基于STM32的水质检测系统Proteus仿真毕业论文

摘要

随着水资源污染问题日益突出，水质实时检测成为保障饮水安全、保护生态环境的重要手段。传统水质检测设备存在体积庞大、操作复杂、成本高昂、便携性差等弊端，难以满足家庭、小型水厂及野外应急检测的需求。本文设计并实现了一款基于STM32微控制器的便携式水质检测系统，并通过Proteus软件完成全流程仿真验证，旨在提供一种低成本、高精度、操作便捷的水质检测解决方案。

该系统以STM32F103C8T6为核心控制单元，整合DS18B20温度传感器、模拟PH传感器（滑动变阻器模拟）、模拟浑浊度传感器（滑动变阻器模拟）、模拟TDS电导率传感器（滑动变阻器模拟）、OLED显示屏、声光报警模块、4个功能按键（设置、加、减、返回）、电源降压模块及WiFi模块，实现水质多参数检测、参数阈值设置、超标声光报警、检测数据显示及无线数据传输等核心功能。

通过Proteus仿真测试表明，系统运行稳定、响应迅速，各功能模块协同工作正常：电源开关可有效控制系统供电，降压模块能提供稳定的工作电压；各模拟传感器可精准模拟水质参数采集，DS18B20传感器可实时检测水温；OLED显示屏可清晰显示系统界面及检测数据，通过按键可灵活设置各参数阈值；当检测参数超出预设阈值时，声光报警模块能及时触发报警；WiFi模块可稳定读取并上传各项检测数据。本设计结构简单、成本低廉、实用性强，既满足了便携式水质检测的需求，也通过Proteus仿真完成了毕业论文的工程实践要求，为水质检测系统的实际开发与应用提供了理论参考与仿真依据，具有一定的实际应用价值与推广前景。

关键词：STM32；水质检测；Proteus仿真；传感器；阈值设置；WiFi传输；声光报警

第一章 绪论

1.1 研究背景与意义

水资源是人类生存与发展的不可或缺的物质基础，随着工业化、城市化进程的加快，工业废水、生活污水的无序排放，导致地表水资源、地下水资源受到不同程度的污染，水质恶化问题日益严峻，直接威胁着人类的饮水安全与生态环境平衡。水质检测作为水资源保护、污染治理的前提，能够实时掌握水质状况，为水资源管理、污染防控提供科学依据。

目前，主流的水质检测设备多为实验室级检测仪器，具备检测精度高、参数全面等优点，但存在体积庞大、操作复杂、成本高昂、依赖专业人员操作、无法实现现场实时检测等不足，难以应用于家庭、小型水厂、农村饮水工程及野外应急检测等场景。因此，开发一款低成本、便携式、操作便捷、性能稳定的水质检测系统，实现水温、PH值、浑浊度、TDS电导率等核心水质参数的实时检测，具有重要的现实意义。

本次研究基于STM32微控制器，结合模拟传感器与数字传感器，设计便携式水质检测系统，并通过Proteus软件进行仿真验证。Proteus仿真作为嵌入式系统开发的重要工具，可在实物搭建前完成系统功能验证，降低开发成本、缩短开发周期，同时满足毕业论文对工程实践能力与仿真设计能力的培养要求。本研究的开展，不仅能掌握STM32微控制器的应用、传感器数据采集与处理方法，还能为便携式水质检测系统的实际开发提供仿真参考，助力水资源保护与水质监测的普及。

1.2 国内外研究现状

国外水质检测技术起步较早，相关产品与研究较为成熟，多注重检测精度、智能化与便携性的结合。国外便携式水质检测设备普遍集成多种传感器，可实现多参数同步检测，具备数据存储、无线传输、阈值报警等功能，部分高端产品还融入了智能算法，提升检测精度与稳定性，但其核心技术封闭、价格高昂，难以在发展中国家广泛普及。

国内水质检测领域近年来快速发展，各类便携式检测设备与研究不断涌现，多数产品实现了水温、PH值、TDS电导率等基础参数的检测，但普遍存在智能化程度不高、检测精度不足、功能单一、仿真验证不完善等问题。部分研究仅完成实物搭建，未通过仿真工具进行前期验证，导致开发过程中出现较多问题，增加了开发成本与难度。此外，现有部分设计未考虑参数阈值的灵活设置，适用性较差。综合现有研究短板，本文设计一款功能全面、成本低廉、操作便捷的水质检测系统，通过Proteus软件完成仿真验证，涵盖题目要求的所有功能，弥补现有研究中仿真设计不足、参数设置不灵活的问题，同时完成毕业论文的研发与撰写任务。

1.3 研究主要内容与目标

1.3.1 研究主要内容

本文围绕基于STM32的水质检测系统Proteus仿真展开研究，完成从方案设计、元器件选型、电路设计、软件编程、Proteus仿真调试到论文撰写的全流程工作，具体研究内容如下：

1. 明确系统核心功能需求，结合题目要求，确定各模块的工作逻辑，完成系统整体方案设计与硬件架构搭建；

1. 根据功能需求，完成各模块元器件选型，重点选择适配Proteus仿真的元器件，设计系统硬件电路，包括STM32最小系统、传感器采集电路、声光报警电路、OLED显示电路、按键电路、电源降压电路及WiFi通信电路；

1. 基于Keil MDK5开发环境，采用模块化编程思想，编写主程序、传感器数据采集子程序、按键处理子程序、阈值设置子程序、声光报警子程序、OLED显示子程序及WiFi数据传输子程序；

1. 在Proteus软件中搭建系统仿真电路，导入编写的程序，完成各功能模块的仿真测试，验证系统功能的正确性与稳定性；

1. 优化系统设计与仿真参数，解决仿真过程中出现的问题，确保系统各项功能达到题目要求，完成毕业论文的撰写。

1.3.2 研究目标

本研究旨在设计一款基于STM32的水质检测系统Proteus仿真系统，实现以下核心目标，满足题目要求：

1. 电源控制功能：通过电源开关控制系统供电，电源降压模块将输入电压转换为系统所需稳定电压，保障系统正常运行；

1. 数据显示功能：OLED显示屏实现双界面显示，界面一显示水质检测系统相关信息及实时检测数据（水温、PH值、浑浊度、TDS电导率）；界面二显示参数阈值设置界面，支持阈值调整；

1. 水质参数检测功能：通过DS18B20传感器检测水温，通过滑动变阻器模拟PH传感器、浑浊度传感器、TDS电导率传感器，采集相应水质参数，确保检测数据准确、稳定；

1. 阈值设置功能：通过4个按键（设置、加、减、返回）实现参数阈值的灵活设置，可调整水温、PH值（上下限）、浑浊度、TDS电导率的报警阈值；

1. 声光报警功能：当检测到的水温、浑浊度、TDS电导率超出预设阈值，或PH值不在预设上下限范围内时，自动触发声光报警，提醒用户；

1. WiFi传输功能：通过WiFi模块读取各项检测数据（水温、PH值、浑浊度、TDS电导率），并实现数据的无线传输，模拟物联网数据监测过程；

1. 仿真验证目标：通过Proteus软件完成系统仿真，确保各功能模块协同工作正常，系统运行稳定、响应迅速，满足毕业论文的仿真设计要求。

1.4 论文章节安排

本文共分为六章，具体章节安排如下：

1. 绪论：阐述研究背景与意义、国内外研究现状、研究主要内容与目标、论文章节安排；

1. 系统总体方案设计：明确系统功能需求、整体架构设计、控制逻辑设计及核心元器件选型；

1. 系统硬件电路设计：分模块详解各单元电路的原理、接线与设计要点，绘制电路原理图，并说明Proteus仿真电路的搭建要点；

1. 系统软件设计：讲解软件开发环境、主程序流程与各功能子程序的设计思路，给出核心代码片段；

1. Proteus仿真调试与结果分析：搭建Proteus仿真环境，完成各功能模块的仿真测试，分析仿真结果，验证系统功能；

1. 总结与展望：总结系统设计与仿真成果，指出现存不足并提出未来优化方向。

第二章 系统总体方案设计

2.1 系统功能需求分析

结合题目要求与便携式水质检测的实际应用场景，本系统核心功能需求覆盖电源控制、数据采集、参数设置、声光报警、数据显示、WiFi传输六大核心模块，确保系统的实用性与针对性，具体功能需求如下：

1. 电源控制功能：电源开关可手动控制系统的通电与断电，电源降压模块将外部输入电压（如9V）转换为3.3V和5V稳定电压，分别为STM32芯片、传感器、OLED显示屏、WiFi模块等提供适配电压，保障系统稳定运行；

1. 水质参数检测功能：DS18B20数字温度传感器实时检测水温，测量范围-55℃~+125℃，精度±0.5℃；采用滑动变阻器分别模拟PH传感器、浑浊度传感器、TDS电导率传感器，通过调节滑动变阻器阻值，模拟不同水质条件下的参数变化，通过STM32的ADC接口采集模拟信号并转换为数字数据；

1. 参数阈值设置功能：通过4个独立按键（设置、加、减、返回）实现阈值设置，按下“设置”键进入阈值设置界面，按下“加”“减”键调整阈值大小，按下“返回”键退出设置界面，返回主显示界面；可设置的阈值包括：水温上下限、PH值上下限、浑浊度阈值、TDS电导率阈值；

1. 声光报警功能：设置声光报警模块（LED灯+蜂鸣器），当检测到的水温超出预设上下限、PH值不在预设上下限范围内、浑浊度超出预设阈值、TDS电导率超出预设阈值时，LED灯亮起，蜂鸣器发出持续报警声；参数恢复正常后，报警自动停止；

1. 数据显示功能：采用OLED显示屏实现双界面显示，界面一（主界面）显示系统名称、检测参数名称及实时检测数据（水温、PH值、浑浊度、TDS电导率）；界面二（设置界面）显示当前可设置的参数及对应阈值，清晰直观，数据刷新频率不低于1次/秒；

1. WiFi传输功能：通过WiFi模块（如ESP8266仿真模型）读取STM32处理后的各项水质检测数据，模拟无线数据传输过程，实现数据的远程监测，可在仿真中通过串口调试窗口查看传输的数据。

2.2 系统整体架构设计

本系统采用模块化设计思想，以STM32F103C8T6微控制器为核心，将整个系统分为七大功能模块，各模块相互独立、协同工作，确保系统结构清晰、便于调试与仿真。系统整体架构如图2-1所示（此处可插入架构图），具体模块如下：

1. 核心控制模块：以STM32F103C8T6为核心，负责接收各传感器采集的数据，进行数据处理、逻辑判断，响应按键操作，发送控制指令给声光报警模块、OLED显示模块，对接WiFi通信模块，协调各模块有序工作；

1. 电源模块：由电源开关、电源降压模块（AMS1117-3.3V）组成，负责为整个系统提供稳定的供电，实现系统电源的通断控制与电压转换；

1. 传感器采集模块：由DS18B20温度传感器、三个滑动变阻器（分别模拟PH、浑浊度、TDS电导率传感器）组成，负责实时采集水温及各项模拟水质参数，并将采集到的信号传输给核心控制模块；

1. 按键控制模块：由4个独立按键（设置、加、减、返回）组成，负责接收用户操作指令，实现阈值设置、界面切换等功能，将操作信号传输给核心控制模块；

1. 声光报警模块：由LED灯、蜂鸣器组成，接收核心控制模块的控制指令，当检测参数超标时，执行声光报警动作；

1. 显示模块：采用OLED屏幕，接收核心控制模块发送的数据，实现主界面与设置界面的切换显示，实时展示检测数据与阈值参数；

1. WiFi通信模块：采用ESP8266仿真模块，负责读取核心控制模块处理后的水质检测数据，模拟无线数据传输功能，实现数据的远程监测。

2.3 系统控制逻辑设计

本系统采用“电源控制-初始化-数据采集-数据处理-逻辑判断-指令执行”的控制逻辑，各模块协同工作，确保各项功能有序实现，具体控制逻辑如下：

1. 打开电源开关，系统上电，电源降压模块开始工作，将输入电压转换为3.3V和5V稳定电压，为各模块供电；

1. 系统进行初始化操作，包括STM32系统时钟初始化、GPIO初始化、ADC初始化、OLED初始化、WiFi模块初始化、DS18B20传感器初始化等，初始化完成后，OLED屏幕显示主界面（界面一），展示系统名称及各项初始检测数据；

1. 传感器采集模块实时采集各项参数：DS18B20采集水温数据，三个滑动变阻器分别采集模拟PH值、浑浊度、TDS电导率数据，通过ADC接口转换为数字信号，传输给核心控制模块；

1. 核心控制模块对采集到的数据进行处理与逻辑判断：


• 数据处理：对采集到的模拟参数进行滤波处理，去除异常值，将模拟信号转换为对应的物理量（如PH值0~14、浑浊度0~100NTU、TDS电导率0~1000ppm）；

• 阈值判断：将处理后的检测数据与预设阈值进行对比，若水温超出上下限、PH值不在上下限范围内、浑浊度或TDS电导率超出阈值，触发声光报警模块工作；若参数正常，报警模块处于关闭状态；

• 按键判断：实时检测按键操作，若按下“设置”键，切换至设置界面（界面二）；在设置界面，按下“加”“减”键调整对应参数的阈值；按下“返回”键，退出设置界面，返回主界面；

1. 核心控制模块将处理后的检测数据、阈值参数发送给OLED显示屏，实时更新显示内容，实现界面切换与数据刷新；

1. WiFi模块实时读取核心控制模块处理后的各项检测数据，模拟无线数据传输过程，完成数据上传；

1. 系统持续循环运行，实时采集、处理、显示数据，响应按键操作，执行报警指令，确保各项功能实时实现；关闭电源开关，系统断电，停止工作。

2.4 核心元器件选型（适配Proteus仿真）

根据系统功能需求与控制逻辑，结合Proteus仿真的兼容性、元器件的性价比与稳定性，对各模块核心元器件进行选型，确保系统仿真顺利实现，具体选型如下：

2.4.1 核心控制器选型

选用STM32F103C8T6作为系统核心控制器，该芯片基于ARM Cortex-M3内核，工作频率最高可达72MHz，具备高性能、低功耗、丰富的外设接口（GPIO、ADC、UART、TIM等），能够满足传感器数据采集、按键处理、声光报警控制、OLED显示、WiFi通信等多种功能需求。同时，该芯片在Proteus软件中具有完善的仿真模型，兼容性好，体积小、成本低廉，适合嵌入式便携式设备的仿真与开发，完全符合本系统的设计要求。

2.4.2 电源模块选型

1. 电源开关：选用普通单刀单掷开关，工作电压5~12V，体积小、操作便捷，用于控制系统电源的通断，在Proteus中可直接调用仿真模型；

1. 降压模块：选用AMS1117-3.3V稳压芯片，输入电压4.5~12V，输出电压3.3V，输出电流可达1A，能够稳定为STM32芯片、传感器、OLED显示屏、WiFi模块等提供3.3V电压；同时搭配100μF电解电容和0.1μF陶瓷电容，用于滤波，减少电压波动，Proteus中可直接仿真。

2.4.3 传感器选型

1. 温度传感器：选用DS18B20数字温度传感器，工作电压3.3~5V，采用单总线通信协议，测量范围-55℃~+125℃，精度±0.5℃，响应速度快，接线简单，无需复杂的外围电路，在Proteus中具有成熟的仿真模型，适合水温检测；

1. 模拟PH传感器：采用10K滑动变阻器模拟，工作电压3.3V，通过调节滑动变阻器的阻值，模拟不同PH值（0~14）对应的模拟信号，通过STM32的ADC接口采集，Proteus中可直接仿真，成本低廉、操作便捷；

1. 模拟浑浊度传感器：采用10K滑动变阻器模拟，工作电压3.3V，通过调节滑动变阻器的阻值，模拟不同浑浊度（0~100NTU）对应的模拟信号，通过STM32的ADC接口采集，适配Proteus仿真；

1. 模拟TDS电导率传感器：采用10K滑动变阻器模拟，工作电压3.3V，通过调节滑动变阻器的阻值，模拟不同TDS电导率（0~1000ppm）对应的模拟信号，通过STM32的ADC接口采集，仿真兼容性好。

2.4.4 按键与声光报警模块选型

1. 按键：选用4个普通轻触按键，工作电压3.3V，按下时导通，松开时断开，分别对应“设置”“加”“减”“返回”功能，接线简单，在Proteus中可直接仿真，响应灵敏；

1. LED灯：选用普通红色LED灯，工作电压3.3V，通过GPIO引脚控制其亮灭，用于声光报警中的灯光提示，Proteus中仿真简单，成本低廉；

1. 蜂鸣器：选用有源蜂鸣器，工作电压5V，通过GPIO引脚控制其启停，用于声光报警中的声音提示，Proteus中可直接仿真，发声效果明显，无需额外驱动电路。

2.4.5 显示模块选型

选用12864 OLED屏幕（I2C接口），分辨率为128×64，工作电压3.3V，具有自发光、功耗低、对比度高、显示清晰、响应速度快等优点，无需背光，适合便携式设备使用。I2C接口接线简单，可有效节省STM32的GPIO引脚资源，在Proteus中具有完善的仿真模型，能够实现主界面与设置界面的切换显示，清晰展示各项检测数据与阈值参数。

2.4.6 WiFi通信模块选型

选用ESP8266 WIFI模块（ESP-01）的仿真模型，工作电压3.3V，支持UART通信，可在Proteus中模拟无线网络连接，实现数据读取与上传功能。该模块配置简单，与STM32的UART接口对接便捷，能够实时读取水温、PH值、浑浊度、TDS电导率等检测数据，模拟无线数据传输，满足题目要求的WiFi模块读取相关信息的功能。

2.4.7 其他元器件

包括10K电阻、220Ω电阻、电容、面包板、杜邦线等，用于搭建各模块接口电路、分压电路与滤波电路，确保电路连接可靠、系统稳定运行，所有元器件均选用Proteus中可正常仿真的型号。

第三章 系统硬件电路设计

3.1 硬件电路设计原则

本系统硬件电路设计遵循以下原则，兼顾实用性、兼容性与仿真可行性：一是可靠性，选用性能稳定、Proteus兼容的元器件，设计合理的电路结构，避免信号干扰，确保系统仿真时稳定运行；二是实用性，结合便携式水质检测的实际应用场景，简化电路设计，降低成本，便于仿真搭建与调试；三是兼容性，所有元器件均选用Proteus中可直接调用的模型，确保仿真顺利实现；四是扩展性，预留一定的接口，便于后续增加功能（如数据存储、蓝牙传输等）。

3.2 核心控制模块电路设计

核心控制模块以STM32F103C8T6为核心，主要包括最小系统电路、电源接口电路，是整个系统的“大脑”，负责协调各模块工作，同时确保在Proteus中可正常仿真。

3.2.1 STM32最小系统电路

STM32F103C8T6最小系统电路主要由芯片、晶振电路、复位电路组成，在Proteus中搭建时需确保接线正确，仿真无报错：

1. 晶振电路：选用8MHz外部晶振，搭配两个22pF电容，连接至芯片的OSC_IN（PA1）和OSC_OUT（PA2）引脚，为芯片提供稳定的时钟信号，通过倍频电路可将时钟频率提升至72MHz，满足系统高速运行需求；在Proteus中，晶振与电容的参数需设置正确，确保时钟信号稳定；

1. 复位电路：采用上电复位与手动复位相结合的方式，复位引脚（NRST）通过10K电阻接VCC（3.3V），通过0.1μF电容接地，同时并联一个手动复位按键，按下按键时，复位引脚接地，实现芯片复位，确保系统出现异常时可手动重启；Proteus中按键选用普通轻触按键，仿真时可正常触发复位功能。

3.2.2 电源接口电路

STM32F103C8T6芯片的VCC引脚（3.3V）连接至AMS1117-3.3V降压模块的输出端，GND引脚接地，确保芯片获得稳定的3.3V供电。同时，在芯片的VCC与GND引脚之间并联一个0.1μF陶瓷电容，用于滤波，减少电压波动，保护芯片。

3.3 电源模块电路设计

电源模块由电源开关、AMS1117-3.3V降压模块、滤波电容组成，负责为整个系统提供稳定的供电，电路设计如下：

1. 输入电源：采用9V直流电源作为输入，通过电源接口接入电路，电源开关串联在输入电源与降压模块之间，用于控制系统电源的通断；

1. 降压电路：AMS1117-3.3V降压芯片的IN引脚接输入电源（9V），OUT引脚输出3.3V稳定电压，GND引脚接地；在IN引脚与GND之间并联一个100μF电解电容和一个0.1μF陶瓷电容，用于滤除输入电压的纹波；在OUT引脚与GND之间并联一个100μF电解电容和一个0.1μF陶瓷电容，用于滤除输出电压的纹波，确保输出电压稳定；

1. 供电分配：降压模块输出的3.3V电压为STM32芯片、DS18B20传感器、OLED屏幕、WiFi模块、滑动变阻器提供供电；蜂鸣器采用5V供电，直接接入输入电源（经电源开关控制），通过GPIO引脚控制其启停。

在Proteus中，需确保电源开关动作正常，降压模块输出电压稳定，无电压波动，为各模块提供可靠供电。

3.4 传感器采集模块电路设计

传感器采集模块负责采集水温及各项模拟水质参数，根据传感器类型的不同，设计相应的接口电路，确保数据采集准确、稳定，同时适配Proteus仿真，各传感器电路设计如下：

3.4.1 DS18B20温度传感器电路

DS18B20传感器采用单总线通信，电路设计简单，传感器的VCC引脚接3.3V电源，GND引脚接地，DQ（数据引脚）通过10K上拉电阻连接至STM32的GPIO引脚（如PA0），确保通信稳定。STM32通过GPIO引脚模拟单总线时序，发送起始信号、接收传感器响应信号，进而读取水温数据，无需复杂的外围电路。在Proteus中，DS18B20模块可直接调用，接线正确后即可正常采集水温数据。

3.4.2 模拟PH传感器电路（滑动变阻器模拟）

采用10K滑动变阻器模拟PH传感器，电路中，滑动变阻器一端接3.3V电源，另一端通过10K电阻接地，中间节点（信号输出端）连接至STM32的ADC输入引脚（如PA1）。通过调节滑动变阻器的阻值，改变信号输出端的电压，模拟不同PH值对应的模拟信号（电压范围0~3.3V），STM32通过ADC外设将模拟信号转换为数字信号，进而转换为对应的PH值（0~14）。为减少信号干扰，在信号输出端与GND之间并联一个0.1μF电容，用于滤波。在Proteus中，滑动变阻器的阻值可手动调节，模拟不同水质的PH值变化。

3.4.3 模拟浑浊度传感器电路（滑动变阻器模拟）

采用10K滑动变阻器模拟浑浊度传感器，电路设计与模拟PH传感器电路一致：滑动变阻器一端接3.3V电源，另一端通过10K电阻接地，中间节点（信号输出端）连接至STM32的ADC输入引脚（如PA2）。通过调节滑动变阻器的阻值，改变信号输出端的电压（0~3.3V），模拟不同浑浊度（0~100NTU）对应的模拟信号，STM32通过ADC外设将模拟信号转换为数字信号，进而转换为对应的浑浊度值。同样并联0.1μF电容滤波，确保信号稳定，Proteus中可正常仿真。

3.4.4 模拟TDS电导率传感器电路（滑动变阻器模拟）

采用10K滑动变阻器模拟TDS电导率传感器，电路设计与上述两个模拟传感器一致：滑动变阻器一端接3.3V电源，另一端通过10K电阻接地，中间节点（信号输出端）连接至STM32的ADC输入引脚（如PA3）。通过调节滑动变阻器的阻值，改变信号输出端的电压（0~3.3V），模拟不同TDS电导率（0~1000ppm）对应的模拟信号，STM32通过ADC外设将模拟信号转换为数字信号，进而转换为对应的TDS电导率值。并联0.1μF电容滤波，确保数据采集准确，适配Proteus仿真。

3.5 按键控制模块电路设计

按键控制模块由4个普通轻触按键组成，分别对应“设置”“加”“减”“返回”功能，电路设计采用独立按键设计，接线简单，响应灵敏，具体设计如下：

4个按键的一端分别连接至STM32的GPIO引脚（如PB0~PB3），另一端共同接地；同时，每个按键对应的GPIO引脚通过10K上拉电阻连接至3.3V电源，确保按键未按下时，GPIO引脚为高电平；按下按键时，GPIO引脚接地，变为低电平。STM32通过检测GPIO引脚的电平变化，判断按键是否被按下及按下的按键类型，进而执行相应的操作（界面切换、阈值调整）。在Proteus中，轻触按键可正常仿真，按下时导通，松开时断开，响应灵敏。

3.6 声光报警模块电路设计

声光报警模块由红色LED灯和有源蜂鸣器组成，电路设计如下，确保报警功能正常实现，同时适配Proteus仿真：

3.6.1 LED灯控制电路

LED灯采用3.3V供电，电路设计中，LED灯的阳极通过220Ω电阻连接至STM32的GPIO引脚（如PB4），阴极接地。当STM32的GPIO引脚输出高电平时，LED灯亮起；输出低电平时，LED灯熄灭。电路设计简单，在Proteus中可直接仿真，无需额外驱动电路，用于报警时的灯光提示。

3.6.2 蜂鸣器控制电路

有源蜂鸣器采用5V供电，电路设计中，蜂鸣器的VCC引脚接5V电源（经电源开关控制），GND引脚通过NPN三极管（如PNP8550）接地，三极管的基极通过1K电阻连接至STM32的GPIO引脚（如PB5）。当STM32的GPIO引脚输出高电平时，三极管导通，蜂鸣器通电发声；输出低电平时，三极管截止，蜂鸣器停止发声。采用三极管驱动可增大输出电流，确保蜂鸣器正常发声，在Proteus中，三极管与蜂鸣器的仿真模型可正常配合工作，实现报警时的声音提示。

3.7 显示模块电路设计

OLED屏幕采用I2C接口，电路设计简单，屏幕的VCC引脚接3.3V电源，GND引脚接地，SCL引脚连接至STM32的I2C_SCL引脚（如PB6），SDA引脚连接至STM32的I2C_SDA引脚（如PB7）。STM32通过I2C总线向OLED屏幕发送控制指令与显示数据，实现主界面与设置界面的切换显示，实时展示各项检测数据与阈值参数，无需额外的驱动芯片，简化了电路设计。在Proteus中，OLED屏幕的I2C通信需确保接线正确，初始化指令配置合理，方可正常显示数据，实现界面切换。

3.8 WiFi通信模块电路设计

模拟WiFi通信模块采用ESP8266 WIFI模块（ESP-01）的仿真模型，电路设计中，ESP8266模块的VCC引脚接3.3V电源（注意：模块不能直接接5V电源，否则会烧毁），GND引脚接地，TX引脚连接至STM32的USART_RX引脚（如PA4），RX引脚连接至STM32的USART_TX引脚（如PA5），实现STM32与ESP8266模块的UART通信。模块的CH_PD引脚接3.3V电源，确保模块正常工作；RST引脚可连接至STM32的GPIO引脚（如PA6），实现模块的手动复位与重启。在Proteus中，ESP8266模块可模拟无线网络连接，通过UART接口接收STM32发送的水质检测数据，模拟数据上传功能，满足题目要求的WiFi模块读取相关信息的功能。

3.9 整体硬件电路原理图与Proteus仿真搭建要点

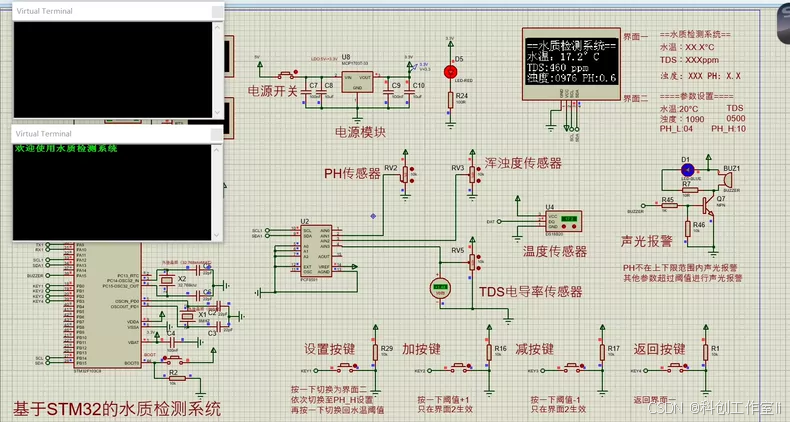

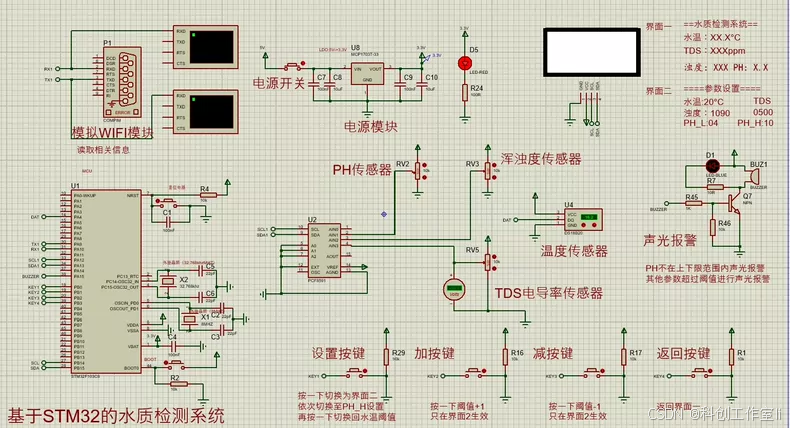

结合上述各模块电路设计，绘制系统整体硬件电路原理图（此处可插入原理图），明确各模块之间的接线关系，确保电路连接正确、合理。原理图中包含STM32最小系统、电源模块、传感器采集模块、按键控制模块、声光报警模块、显示模块、WiFi通信模块，各模块通过GPIO、ADC、I2C、UART等接口实现数据交互与控制，整体电路结构清晰、接线简单，便于Proteus仿真搭建。

Proteus仿真搭建要点：一是选用与选型一致的元器件模型，确保所有元器件在Proteus中可正常仿真；二是按照电路原理图正确接线，重点检查电源引脚、通信引脚的接线，避免接反或短路，尤其是ESP8266模块的电源引脚，严禁接5V；三是设置电源参数，确保输入电源为9V，降压模块输出3.3V稳定电压；四是添加仿真探针，便于查看各引脚的电平变化与数据传输情况，方便调试；五是设置滑动变阻器的初始阻值，模拟初始水质参数，确保仿真启动后可正常采集数据。

第四章 系统软件设计

4.1 软件开发环境

本系统软件设计采用Keil MDK5作为开发环境，该环境支持STM32系列微控制器的编程、编译、调试，集成了丰富的库函数与开发工具，能够大幅提高开发效率；编程语言采用C语言，具有可读性强、可移植性好、执行效率高的特点，适合嵌入式系统开发。同时，需要安装STM32F103系列芯片的固件库，用于调用GPIO、ADC、I2C、UART、TIM等外设的库函数，简化编程流程。

此外，Proteus软件用于系统仿真，将Keil MDK5中编译生成的.hex文件导入Proteus仿真电路，即可实现系统功能仿真，验证软件程序的正确性。

4.2 软件设计思想与整体流程

4.2.1 软件设计思想

系统软件采用模块化编程思想，将不同功能模块的代码分开编写，形成独立的子程序，如系统初始化子程序、传感器数据采集子程序、按键处理子程序、阈值设置子程序、声光报警子程序、OLED显示子程序、WiFi数据传输子程序等。这种设计方式使得代码结构清晰、便于调试与维护，同时提高了代码的可复用性，后续可根据需求灵活增加或修改功能模块。

4.2.2 系统整体软件流程

系统上电后，首先进行初始化操作，包括STM32系统时钟初始化、GPIO初始化、ADC初始化、I2C初始化、UART初始化、DS18B20传感器初始化、OLED初始化、WiFi模块初始化等；初始化完成后，OLED屏幕显示主界面（界面一），展示系统名称、各项检测参数名称及初始检测数据；随后系统进入主循环，在主循环中，依次完成传感器数据采集、数据处理、按键检测与处理、阈值判断、声光报警控制、OLED数据显示、WiFi数据传输等操作；系统持续循环运行，确保各项功能实时实现；关闭电源开关，系统断电，程序停止运行。系统主程序流程图如图4-1所示（此处可插入流程图）。

4.3 各功能模块子程序设计

4.3.1 系统初始化子程序

系统初始化子程序是软件运行的基础，负责对系统各外设与模块进行初始化配置，确保各模块能够正常工作，具体初始化内容如下：

1. 系统时钟初始化：配置STM32的系统时钟为72MHz，为各外设提供稳定的时钟信号；

1. GPIO初始化：配置各传感器、按键、LED灯、蜂鸣器对应的GPIO引脚为输入或输出模式，设置引脚电平初始状态（如LED灯初始熄灭、蜂鸣器初始停止）；

1. ADC初始化：配置ADC外设，用于采集三个滑动变阻器（模拟PH、浑浊度、TDS电导率传感器）的模拟信号，设置采样频率与精度；

1. I2C初始化：配置I2C总线通信参数（如通信速率100kHz），用于OLED屏幕的数据交互；

1. UART初始化：配置USART通信参数（波特率9600bps，数据位8位，停止位1位，无校验位），用于WiFi模块（ESP8266）的数据交互；

1. DS18B20初始化：初始化DS18B20传感器，确保传感器能够正常采集水温数据；

1. OLED初始化：发送控制指令，设置OLED屏幕的显示模式、对比度、显示方向等参数，清空屏幕，显示主界面初始内容；

1. WiFi模块初始化：通过AT指令配置ESP8266模块，使其模拟接入无线网络，准备接收与上传数据；

1. 阈值初始化：设置各项参数的默认阈值（如水温默认上下限为0℃~50℃、PH值默认上下限为6.5~8.5、浑浊度默认阈值为50NTU、TDS电导率默认阈值为500ppm），存储到对应的变量中。

4.3.2 传感器数据采集子程序

传感器数据采集子程序负责实时采集各传感器的参数，进行数据滤波、转换处理，确保数据准确可靠，然后将处理后的数据存储到相应的变量中，供后续显示、阈值判断与WiFi传输使用。各传感器数据采集流程如下：

1. DS18B20水温采集：STM32通过GPIO引脚模拟单总线时序，发送起始信号，等待传感器响应，然后读取传感器返回的16位数据，解析出水温值（保留1位小数），进行滤波处理，去除异常数据；

1. 模拟PH值采集：STM32通过ADC外设采集滑动变阻器（模拟PH传感器）的模拟信号，将模拟信号（0~4095）转换为电压值（0~3.3V），再根据校准参数转换为PH值（0~14，保留1位小数），进行滤波处理；

1. 模拟浑浊度采集：STM32通过ADC外设采集滑动变阻器（模拟浑浊度传感器）的模拟信号，将模拟信号（0~4095）转换为电压值（0~3.3V），再转换为浑浊度值（0~100NTU，保留整数），进行滤波处理；

1. 模拟TDS电导率采集：STM32通过ADC外设采集滑动变阻器（模拟TDS电导率传感器）的模拟信号，将模拟信号（0~4095）转换为电压值（0~3.3V），再转换为TDS电导率值（0~1000ppm，保留整数），进行滤波处理。

数据采集采用定时采集方式，每隔1秒采集一次数据，确保数据的实时性与稳定性，采集完成后，将数据更新到对应的全局变量中。

4.3.3 按键处理与阈值设置子程序

按键处理子程序负责实时检测按键操作，根据按键类型执行相应的操作，配合阈值设置子程序实现参数阈值的灵活调整，具体设计如下：

1. 按键检测：实时检测4个按键（设置、加、减、返回）的电平变化，采用消抖处理（延时10ms），避免误触发，判断按键是否被按下及按下的按键类型；

1. 界面切换：按下“设置”键，OLED屏幕从主界面（界面一）切换至设置界面（界面二），默认选中第一个设置参数（水温上限）；再次按下“设置”键，切换至下一个设置参数（水温下限、PH上限、PH下限、浑浊度阈值、TDS阈值），循环切换；

1. 阈值调整：在设置界面，按下“加”键，当前选中的参数阈值增加（步长可设置，如水温±1℃、PH±0.1、浑浊度±1NTU、TDS±10ppm）；按下“减”键，当前选中的参数阈值减少，同时设置阈值范围限制（如水温0~100℃、PH0~14），避免超出合理范围；

1. 界面返回：按下“返回”键，退出设置界面，返回主界面，保存当前设置的阈值参数，更新主界面显示的阈值信息。

4.3.4 声光报警子程序

声光报警子程序根据阈值判断结果，控制LED灯与蜂鸣器的运行状态，实现超标报警功能，具体设计如下：

1. 阈值判断：将传感器采集的实时数据与预设阈值进行对比，判断是否超标：


• 水温超标：水温>水温上限 或 水温<水温下限；

• PH值超标：PH值>PH上限 或 PH值<PH下限；

• 浑浊度超标：浑浊度>浑浊度阈值；

• TDS电导率超标：TDS电导率>TDS阈值；

1. 报警控制：若任意一项参数超标，控制LED灯亮起、蜂鸣器持续发声；若所有参数均恢复正常，控制LED灯熄灭、蜂鸣器停止发声；报警过程中，可正常进行按键操作与参数设置。

4.3.5 OLED显示子程序

OLED显示子程序负责实现主界面与设置界面的切换显示，实时展示检测数据与阈值参数，显示流程如下：

4.3.5.1 主界面（界面一）显示

1. 清空OLED屏幕显示缓存，避免数据叠加；

1. 在屏幕顶部显示系统名称“水质检测系统”；

1. 在屏幕中部依次显示各项检测参数的名称、实时数据及单位，如“水温：25.5℃”“PH值：7.2”“浑浊度：30NTU”“TDS：200ppm”；

1. 在屏幕底部显示当前各项参数的阈值，如“水温阈值：0~50℃”“PH阈值：6.5~8.5”；

1. 刷新屏幕显示，确保数据实时更新，刷新频率与数据采集频率一致（1次/秒）。

4.3.5.2 设置界面（界面二）显示

1. 清空OLED屏幕显示缓存，在屏幕顶部显示“参数设置”；

1. 在屏幕中部依次显示可设置的参数名称及当前阈值，如“水温上限：50℃”“水温下限：0℃”“PH上限：8.5”“PH下限：6.5”“浑浊度阈值：50NTU”“TDS阈值：500ppm”；

1. 用闪烁光标或下划线标记当前选中的设置参数，提示用户当前可调整的参数；

1. 在屏幕底部显示操作提示，如“设置：切换参数 加/减：调整 返回：退出”；

1. 实时刷新屏幕，显示调整后的阈值变化，确保设置操作实时反馈。

4.3.6 WiFi数据传输子程序

该子程序负责实现STM32与模拟WiFi模块（ESP8266）的通信，将采集到的各项水质检测数据与阈值参数实时读取并模拟上传，具体功能包括：ESP8266模块配置、数据封装、数据上传。

1. ESP8266模块配置：STM32通过UART接口向ESP8266发送AT指令，配置模块的模拟无线网络参数（如接入点名称、密码），确保模块处于数据传输状态；

1. 数据封装：STM32将采集到的水温、PH值、浑浊度、TDS电导率等实时检测数据，以及当前设置的各项阈值参数，按照预设格式（如“水温：25.5℃，PH：7.2，浑浊度：30NTU，TDS：200ppm”）进行封装，便于模拟上传与接收；

1. 数据上传：STM32通过UART接口将封装后的数据发送给ESP8266模块，模块模拟将数据上传至无线网络，完成模拟WiFi数据传输功能，在Proteus仿真中，可通过串口调试窗口查看上传的数据，验证WiFi模块的功能。

4.4 关键代码片段

为清晰展示系统软件的核心实现逻辑，以下给出部分关键代码片段（简化版），涵盖传感器数据采集、按键处理、阈值设置、OLED显示、WiFi数据传输等核心功能，代码可直接在Keil MDK5中编译，适配Proteus仿真：

4.4.1 传感器数据采集代码

c #include "ds18b20.h" #include "adc.h" #include "usart.h" #include "gpio.h" // 全局变量存储传感器数据与阈值 float water_temp;       // 水温（℃） float ph_value;         // PH值 uint16_t turbidity;     // 浑浊度（NTU） uint16_t tds_value;     // TDS电导率（ppm） // 阈值变量 float temp_max = 50.0, temp_min = 0.0;    // 水温上下限 float ph_max = 8.5, ph_min = 6.5;        // PH值上下限 uint16_t turbidity_th = 50;              // 浑浊度阈值 uint16_t tds_th = 500;                   // TDS电导率阈值 // 传感器数据采集函数 void Sensor_Collect(void) {     // 1. DS18B20水温采集     water_temp = DS18B20_ReadTemp();  // 读取水温，返回值保留1位小数
