基于STM32的智能家居控制系统Proteus仿真

摘要

随着物联网技术的快速发展，智能家居已成为提升生活品质、实现家居自动化的重要方向。本文设计并实现了一种基于STM32F103R6单片机的智能家居控制系统，通过Proteus软件完成系统仿真，集成温湿度检测、光照检测、设备控制及远程交互等功能。系统以STM32F103R6为主控芯片，采用DHT11传感器采集环境温湿度，PCF8591驱动ALS-PT19模拟光照模块采集光照强度，通过舵机模拟窗户开关、继电器驱动风扇与灯光，OLED显示屏实时显示系统状态，借助虚拟终端与串口调试工具模拟WIFI模块实现远程控制。仿真结果表明，系统可根据环境参数自动控制风扇、窗户和灯光的开关，同时支持远程手动控制，运行稳定、响应迅速，满足智能家居的基本使用需求，具有一定的实用性和推广价值。

关键词：STM32F103R6；智能家居；Proteus仿真；环境检测；远程控制

第一章 绪论

1.1 研究背景与意义

在科技飞速发展的今天，物联网、嵌入式技术与人工智能的深度融合，推动了智能家居产业的蓬勃发展。智能家居通过对家居设备的智能化控制，实现环境监测、自动调节、远程操控等功能，极大地提升了居住的舒适性、便捷性和节能性，已成为现代家居生活的发展趋势。

传统家居设备多采用手动控制方式，存在操作繁琐、能耗较高、智能化程度低等问题，无法满足人们对高品质生活的追求。基于STM32单片机的智能家居控制系统，具有成本低、性能稳定、扩展性强等优势，通过集成多种传感器和执行器，可实现家居环境的自动监测与设备的智能控制，同时支持远程交互，能够有效解决传统家居的不足，具有重要的研究意义和实际应用价值。

1.2 国内外研究现状

国外智能家居技术起步较早，目前已形成较为成熟的产业体系，欧美、日本等国家的智能家居产品在稳定性、智能化和人性化方面具有明显优势，如谷歌的Nest恒温器、亚马逊的Echo智能音箱等，可实现多设备联动和语音控制。

国内智能家居产业近年来发展迅速，随着物联网技术的普及和政策的支持，越来越多的企业投入到智能家居产品的研发与生产中，产品种类不断丰富，价格逐渐亲民。但目前国内部分智能家居产品存在兼容性差、控制延迟、功能冗余等问题，且部分高端产品依赖进口芯片，成本较高。因此，研发一款基于国产核心芯片、功能实用、成本低廉的智能家居控制系统，具有重要的现实意义。

1.3 研究内容与目标

本文的研究内容是设计并实现基于STM32F103R6的智能家居控制系统，并通过Proteus软件完成系统仿真，具体研究内容如下：

• 确定系统整体方案，包括主控芯片选型、传感器与执行器选型，设计硬件电路和软件程序；

• 完成环境参数采集模块设计，实现温湿度（DHT11）和光照强度（PCF8591+ALS-PT19）的实时采集；

• 设计执行器控制模块，实现风扇（继电器驱动）、窗户（舵机模拟）、灯光的自动控制与手动控制；

• 设计显示模块（OLED），实时显示环境参数、设备状态及系统模式；

• 通过虚拟终端与串口调试工具模拟WIFI模块，实现远程控制功能；

• 在Proteus软件中搭建仿真电路，进行系统调试与功能验证。

本文的研究目标是实现一款功能完善、运行稳定、响应迅速的智能家居控制系统，能够根据环境参数自动调节家居设备，同时支持远程控制，满足人们对智能家居的基本使用需求，为后续实际硬件开发提供理论依据和仿真参考。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

• 第一章 绪论：阐述研究背景与意义、国内外研究现状、研究内容与目标及论文结构安排；

• 第二章 系统总体方案设计：确定系统设计原则，完成硬件总体方案和软件总体方案设计；

• 第三章 系统硬件电路设计与Proteus仿真搭建：设计各模块硬件电路，在Proteus中搭建仿真电路；

• 第四章 系统软件程序设计：设计主程序、各模块子程序及中断服务程序，实现系统各项功能；

• 第五章 系统仿真调试与结果分析：进行Proteus仿真调试，验证系统功能，分析仿真结果；

• 第六章 总结与展望：总结本文的研究成果，分析系统存在的不足，对未来的研究方向进行展望。

第二章 系统总体方案设计

2.1 系统设计原则

为确保系统的实用性、稳定性和可扩展性，本次设计遵循以下原则：

• 实用性原则：聚焦智能家居核心需求，实现环境监测、自动控制、远程控制等实用功能，操作简单、易于上手；

• 稳定性原则：选用性能稳定、性价比高的器件，优化电路设计和程序编写，确保系统长期稳定运行；

• 扩展性原则：系统设计预留接口，便于后续添加新的传感器或执行器，如人体红外传感器、空调控制模块等；

• 经济性原则：在满足功能需求的前提下，选用低成本器件，降低系统整体成本，便于推广应用；

• 仿真可行性原则：设计的电路需符合Proteus仿真要求，确保能够通过仿真验证系统功能。

2.2 系统硬件总体方案

本系统以STM32F103R6单片机为主控核心，围绕核心芯片搭建五大功能模块：主控模块、环境参数采集模块、执行器控制模块、显示模块和远程控制模块，系统硬件总体框图如图2-1所示（仿真中通过Proteus绘制）。

各模块功能如下：

• 主控模块：以STM32F103R6为核心，负责接收各传感器采集的数据，处理控制逻辑，驱动执行器工作，实现系统整体调度；

• 环境参数采集模块：由DHT11温湿度传感器、PCF8591模数转换芯片和ALS-PT19光照传感器组成，负责采集环境温湿度和光照强度数据，传输给主控芯片；

• 执行器控制模块：包括继电器驱动的风扇和灯光、舵机模拟的窗户，接收主控芯片的控制信号，完成相应的开关动作；

• 显示模块：采用OLED显示屏，实时显示环境温湿度、光照强度、设备状态（风扇、窗户、灯光的开关状态）及系统模式（自动模式/手动模式）；

• 远程控制模块：通过虚拟终端与串口调试工具模拟WIFI模块，实现PC端与主控芯片的通信，完成远程控制指令的发送与接收。

2.3 系统软件总体方案

系统软件采用模块化设计思想，将不同功能划分为多个子程序，便于程序的编写、调试和维护。软件总体流程如下：系统上电后，首先进行初始化，包括主控芯片初始化、传感器初始化、执行器初始化、OLED显示屏初始化和串口初始化；初始化完成后，系统进入主循环，在主循环中，实时采集环境温湿度和光照强度数据，进行数据处理与分析，根据预设阈值自动控制风扇、窗户和灯光的开关；同时，OLED显示屏实时更新显示内容，串口监听远程控制指令，若收到指令，则执行相应的控制动作，实现远程控制。

系统软件主要包括主程序、传感器数据采集子程序、执行器控制子程序、OLED显示子程序、串口通信子程序（模拟WIFI远程控制）及中断服务程序等。

第三章 系统硬件电路设计与Proteus仿真搭建

3.1 主控模块电路设计

本次设计选用STM32F103R6单片机作为主控芯片，该芯片属于STM32F1系列，采用ARM Cortex-M3内核，主频最高可达72MHz，具有16KB Flash、1KB SRAM，丰富的I/O接口，支持UART、I2C等通信协议，性价比高，能够满足系统的控制需求。

主控模块电路主要包括电源电路、复位电路和时钟电路，与前文ASM1117电源电路设计适配，采用5V输入，经ASM1117-3.3V稳压后为STM32F103R6供电；复位电路采用RC上电复位电路，确保芯片正常启动；时钟电路采用8MHz外部晶振，经PLL倍频至72MHz，为系统提供稳定的时钟信号。

在Proteus中搭建主控模块电路时，选择STM32F103R6芯片，连接电源、复位和时钟电路，确保电路连接正确，为后续各模块的连接奠定基础。

3.2 环境参数采集模块电路设计

3.2.1 温湿度采集电路（DHT11）

DHT11是一款低成本、高精度的数字温湿度传感器，采用单总线通信方式，只需一根数据线即可实现与主控芯片的通信，采集范围为温度0-50℃，湿度20%-90%RH，精度满足家居环境监测需求。

电路设计：DHT11的VCC引脚接3.3V电源，GND引脚接地，DATA引脚（数据引脚）通过10KΩ上拉电阻连接至STM32F103R6的某个I/O口（如PA0），实现温湿度数据的采集。在Proteus中，选择DHT11传感器，按照上述连接方式搭建电路，确保单总线通信的稳定性。

3.2.2 光照采集电路（PCF8591+ALS-PT19）

ALS-PT19是一款模拟光照传感器，输出模拟电压信号，随光照强度的变化而变化；PCF8591是一款4通道8位模数转换（ADC）芯片，采用I2C通信方式，可将ALS-PT19输出的模拟信号转换为数字信号，传输给主控芯片。

电路设计：PCF8591的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据引脚）连接至STM32F103R6的PB7引脚，SCL引脚（时钟引脚）连接至STM32F103R6的PB6引脚，实现I2C通信；ALS-PT19的VCC引脚接3.3V电源，GND引脚接地，输出端连接至PCF8591的模拟输入通道0（AIN0），实现光照强度模拟信号的采集与转换。在Proteus中，分别选择PCF8591、ALS-PT19传感器，按照上述连接方式搭建电路，确保模拟信号的稳定传输和转换。

3.3 执行器控制模块电路设计

3.3.1 风扇控制电路（继电器驱动）

风扇采用直流电机模拟，由于STM32F103R6的I/O口输出电流较小，无法直接驱动电机，因此采用继电器作为驱动器件，实现对风扇的开关控制。

电路设计：继电器的VCC引脚接5V电源，GND引脚接地，IN引脚（控制引脚）连接至STM32F103R6的某个I/O口（如PA1），继电器的常开触点连接直流电机和5V电源，常闭触点悬空。当主控芯片输出高电平时，继电器吸合，电机转动（风扇开启）；输出低电平时，继电器断开，电机停止（风扇关闭）。同时，在继电器线圈两端并联一个续流二极管，防止线圈断电时产生的反向电动势损坏芯片。在Proteus中，选择继电器、直流电机和续流二极管，搭建风扇控制电路。

3.3.2 灯光控制电路（继电器驱动）

灯光控制电路与风扇控制电路原理相同，采用继电器驱动，实现灯光的开关控制。

电路设计：继电器的IN引脚连接至STM32F103R6的某个I/O口（如PA2），继电器的常开触点连接LED灯和5V电源，常闭触点悬空。当主控芯片输出高电平时，继电器吸合，LED灯点亮（灯光开启）；输出低电平时，继电器断开，LED灯熄灭（灯光关闭）。在Proteus中，选择LED灯、继电器，搭建灯光控制电路。

3.3.3 窗户控制电路（舵机模拟）

窗户采用舵机模拟，舵机通过接收PWM脉冲信号实现角度控制，进而模拟窗户的开关动作（如舵机转到0°时，窗户关闭；转到90°时，窗户开启）。

电路设计：舵机的VCC引脚接5V电源，GND引脚接地，信号引脚（SIG）连接至STM32F103R6的某个PWM输出口（如PA3）。主控芯片通过输出不同占空比的PWM脉冲信号，控制舵机的转动角度，实现窗户的开关控制。在Proteus中，选择舵机，按照上述连接方式搭建电路，确保PWM信号的稳定输出。

3.4 显示模块电路设计（OLED）

本次设计采用0.96英寸OLED显示屏，分辨率为128×64，采用I2C通信方式，具有功耗低、显示清晰、响应迅速等优势，可实时显示系统各项参数和状态。

电路设计：OLED显示屏的VCC引脚接3.3V电源，GND引脚接地，SDA引脚连接至STM32F103R6的PB7引脚（与PCF8591共用I2C总线），SCL引脚连接至STM32F103R6的PB6引脚。在Proteus中，选择OLED显示屏，按照上述连接方式搭建电路，确保I2C通信正常，能够实现显示功能。

3.5 远程控制模块电路设计（WIFI模拟）

由于Proteus中无实际WIFI模块（如ESP8266）的仿真模型，因此采用虚拟终端与串口调试工具结合的方式，模拟WIFI模块的远程控制功能。

电路设计：STM32F103R6的USART1串口（TX引脚PA9，RX引脚PA10）连接至Proteus中的虚拟终端，虚拟终端与PC端的串口调试工具建立通信。PC端通过串口调试工具发送控制指令（如“灯光开启”“风扇关闭”），虚拟终端接收指令后传输给主控芯片，主控芯片解析指令并执行相应的控制动作，实现远程控制。在Proteus中，添加虚拟终端，连接STM32F103R6的串口引脚，配置串口参数（波特率9600bps，数据位8位，停止位1位，无校验位）。

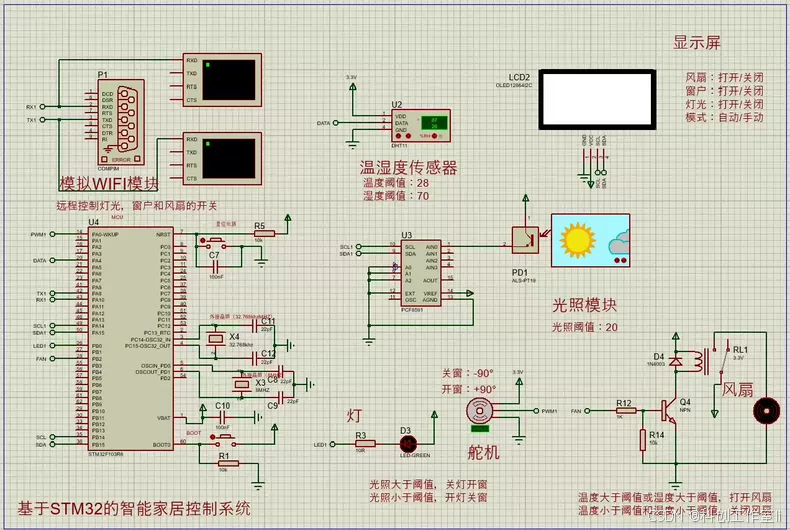

3.6 系统Proteus仿真电路整体搭建

在Proteus软件中，按照上述各模块电路设计，依次添加STM32F103R6、DHT11、PCF8591、ALS-PT19、继电器、直流电机、舵机、OLED显示屏、虚拟终端等器件，完成各模块的连接，搭建系统整体仿真电路。搭建完成后，检查电路连接是否正确，确保各模块能够正常通信和工作，为后续的软件调试和功能验证奠定基础。

第四章 系统软件程序设计

4.1 开发环境与工具

本次系统软件程序设计采用Keil MDK5开发环境，该环境支持STM32系列单片机的程序编写、编译、调试，具有丰富的库函数和调试工具，能够提高程序开发效率。同时，结合Proteus软件进行仿真调试，验证程序的正确性和系统功能的完整性。

程序设计采用C语言编写，遵循模块化设计思想，将不同功能划分为多个子程序，便于程序的编写、调试和维护。

4.2 系统初始化程序设计

系统上电后，首先进行初始化操作，确保各模块能够正常工作，初始化程序主要包括以下几个部分：

• 主控芯片初始化：配置系统时钟（72MHz），使能各外设时钟（GPIO、UART、I2C、TIM等）；

• GPIO初始化：配置各传感器、执行器、显示屏对应的I/O口，设置为输入或输出模式；

• 传感器初始化：初始化DHT11温湿度传感器（单总线初始化）、PCF8591 ADC芯片（I2C初始化）；

• 执行器初始化：初始化继电器（GPIO输出初始化）、舵机（TIM定时器初始化，配置PWM输出）；

• OLED初始化：通过I2C总线初始化OLED显示屏，设置显示模式和显示参数；

• 串口初始化：初始化USART1串口，配置波特率、数据位、停止位等参数，使能串口接收中断，用于接收远程控制指令。

4.3 传感器数据采集子程序设计

4.3.1 DHT11温湿度采集子程序

DHT11采用单总线通信，采集子程序的核心是通过单总线与DHT11通信，读取温湿度数据并进行解析。具体流程如下：

• 主控芯片向DHT11发送起始信号（拉低数据线18ms以上，再拉高20-40us）；

• DHT11收到起始信号后，拉低数据线80us，再拉高80us，作为响应信号；

• 响应信号后，DHT11依次发送40位数据（8位湿度整数位、8位湿度小数位、8位温度整数位、8位温度小数位、8位校验位）；

• 主控芯片接收数据，对校验位进行验证，若校验正确，则解析出温湿度数据；若校验错误，则重新采集。

采集到的温湿度数据存储在相应的变量中，供后续控制逻辑使用。

4.3.2 光照强度采集子程序

光照强度采集通过PCF8591 ADC芯片将ALS-PT19输出的模拟信号转换为数字信号，具体流程如下：

• 主控芯片通过I2C总线向PCF8591发送控制指令，选择模拟输入通道0（AIN0），设置转换模式为单次转换；

• PCF8591完成模数转换后，将数字信号存储在数据寄存器中；

• 主控芯片通过I2C总线读取PCF8591数据寄存器中的数字信号，该数字信号与光照强度成正比；

• 对读取到的数字信号进行换算，得到实际的光照强度值（单位：lux），存储在相应的变量中。

4.4 执行器控制子程序设计

4.4.1 风扇控制子程序

风扇控制采用继电器驱动，根据温湿度阈值自动控制，同时支持远程手动控制。具体逻辑如下：

• 预设温湿度阈值（如温度≥30℃或湿度≥80%RH时，开启风扇；温度<30℃且湿度<80%RH时，关闭风扇）；

• 自动模式下，主控芯片读取温湿度数据，与预设阈值进行比较，若达到开启条件，则控制继电器吸合，风扇开启；若达到关闭条件，则控制继电器断开，风扇关闭；

• 远程手动模式下，接收PC端发送的风扇控制指令（如“风扇开启”“风扇关闭”），解析指令后控制继电器的吸合与断开，实现风扇的远程控制。

4.4.2 灯光控制子程序

灯光控制采用继电器驱动，根据光照强度阈值自动控制，同时支持远程手动控制。具体逻辑如下：

• 预设光照强度阈值（如光照强度≤100lux时，开启灯光；光照强度>100lux时，关闭灯光）；

• 自动模式下，主控芯片读取光照强度数据，与预设阈值进行比较，若达到开启条件，则控制继电器吸合，灯光开启；若达到关闭条件，则控制继电器断开，灯光关闭；

• 远程手动模式下，接收PC端发送的灯光控制指令，解析指令后控制继电器的吸合与断开，实现灯光的远程控制。

4.4.3 窗户控制子程序

窗户采用舵机模拟，根据光照强度阈值自动控制，同时支持远程手动控制。具体逻辑如下：

• 预设光照强度阈值（如光照强度≥500lux时，开启窗户；光照强度<500lux时，关闭窗户）；

• 自动模式下，主控芯片读取光照强度数据，与预设阈值进行比较，若达到开启条件，则控制舵机转到90°，窗户开启；若达到关闭条件，则控制舵机转到0°，窗户关闭；

• 远程手动模式下，接收PC端发送的窗户控制指令（如“窗户开启”“窗户关闭”），解析指令后控制舵机的转动角度，实现窗户的远程控制。

4.5 OLED显示子程序设计

OLED显示子程序通过I2C总线与OLED显示屏通信，实时显示系统各项参数和状态，显示内容包括：

• 环境参数：实时温湿度（如“温度：25℃ 湿度：60%RH”）、光照强度（如“光照：300lux”）；

• 设备状态：风扇（开启/关闭）、窗户（开启/关闭）、灯光（开启/关闭）；

• 系统模式：自动模式/手动模式。

显示子程序采用分页显示或滚动显示的方式，确保显示内容清晰、直观，每间隔一定时间（如500ms）更新一次显示内容，与传感器采集数据的频率同步。

4.6 远程控制子程序设计（串口通信）

远程控制子程序通过USART1串口实现主控芯片与PC端的通信，模拟WIFI远程控制功能，具体流程如下：

• PC端通过串口调试工具发送控制指令（采用字符串格式，如“LED_ON”“FAN_OFF”“WINDOW_ON”）；

• 主控芯片通过串口接收中断接收指令，将接收的字符串存储在缓冲区中；

• 对接收的指令进行解析，判断指令类型（灯光控制、风扇控制、窗户控制）；

• 根据解析结果，调用相应的执行器控制子程序，执行控制动作；

• 控制完成后，通过串口向PC端发送反馈信息（如“灯光已开启”“风扇已关闭”），告知PC端控制结果。

为确保通信的可靠性，在指令传输过程中，采用简单的校验机制（如校验和），避免指令传输错误导致的控制异常。

4.7 主程序设计

主程序是系统的核心，负责调度各子程序，实现系统的整体功能，主程序流程如下：

• 系统上电，执行初始化程序，完成各模块的初始化；

• 初始化完成后，OLED显示屏显示系统启动信息（如“智能家居控制系统启动成功”）；

• 进入主循环，设置系统默认模式为自动模式；

• 调用传感器数据采集子程序，采集温湿度和光照强度数据；

• 自动模式下，调用执行器控制子程序，根据采集到的环境参数和预设阈值，自动控制风扇、窗户和灯光的开关；

• 调用OLED显示子程序，更新显示环境参数、设备状态和系统模式；

• 监听串口中断，若收到远程控制指令，则切换至手动模式，执行相应的控制动作，控制完成后可切换回自动模式；

• 重复上述步骤，实现系统的持续运行。

第五章 系统仿真调试与结果分析

5.1 仿真调试环境搭建

本次仿真调试采用Proteus 8.12版本和Keil MDK5版本，具体调试环境搭建步骤如下：

• 在Keil MDK5中编写系统软件程序，编译生成.hex文件，确保程序无语法错误；

• 在Proteus中打开系统整体仿真电路，将编译生成的.hex文件加载到STM32F103R6芯片中；

• 配置Proteus仿真参数，设置仿真时钟频率为72MHz，串口参数与程序中一致（波特率9600bps）；

• 打开PC端串口调试工具，配置串口参数（与Proteus虚拟终端一致），建立与虚拟终端的通信；

• 启动Proteus仿真，开始系统调试，观察各模块的工作状态和仿真结果。

5.2 分模块仿真调试

5.2.1 环境参数采集模块调试

启动仿真后，观察DHT11温湿度传感器和PCF8591+ALS-PT19光照传感器的数据采集情况，通过Proteus的调试工具查看采集到的温湿度和光照强度数据，验证数据采集的准确性和稳定性。

调试结果：DHT11能够准确采集环境温湿度数据，数据波动在允许范围内；PCF8591能够将ALS-PT19输出的模拟信号准确转换为数字信号，光照强度数据采集稳定，符合设计要求。

5.2.2 执行器控制模块调试

在自动模式下，调整环境参数（温湿度、光照强度），观察风扇、窗户和灯光的控制情况，验证自动控制逻辑的正确性；在手动模式下，通过串口调试工具发送控制指令，观察执行器的响应情况，验证远程控制功能的正确性。

调试结果：当温湿度达到预设阈值时，风扇能够自动开启或关闭；当光照强度达到预设阈值时，窗户和灯光能够自动开启或关闭；通过串口发送控制指令后，执行器能够快速响应，完成相应的控制动作，控制逻辑正确、响应迅速。

5.2.3 显示模块调试

观察OLED显示屏的显示情况，验证显示内容的准确性和实时性，查看环境参数、设备状态和系统模式是否能够实时更新。

调试结果：OLED显示屏能够清晰、准确地显示温湿度、光照强度、设备状态和系统模式，显示内容实时更新，无卡顿、乱码现象，符合设计要求。

5.2.4 远程控制模块调试

通过PC端串口调试工具发送不同的控制指令，观察主控芯片的响应和执行器的控制情况，同时查看串口反馈信息，验证远程控制功能的可靠性。

调试结果：PC端发送控制指令后，主控芯片能够准确解析指令，执行相应的控制动作，并向PC端发送正确的反馈信息，远程控制功能稳定、可靠。

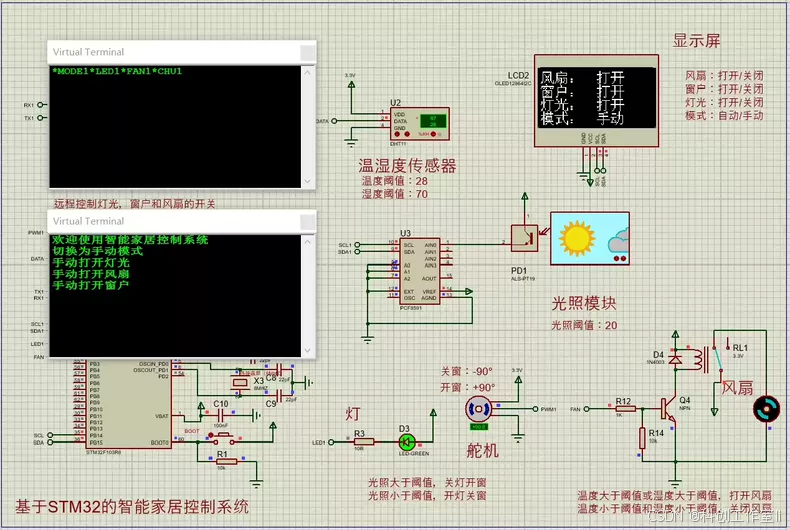

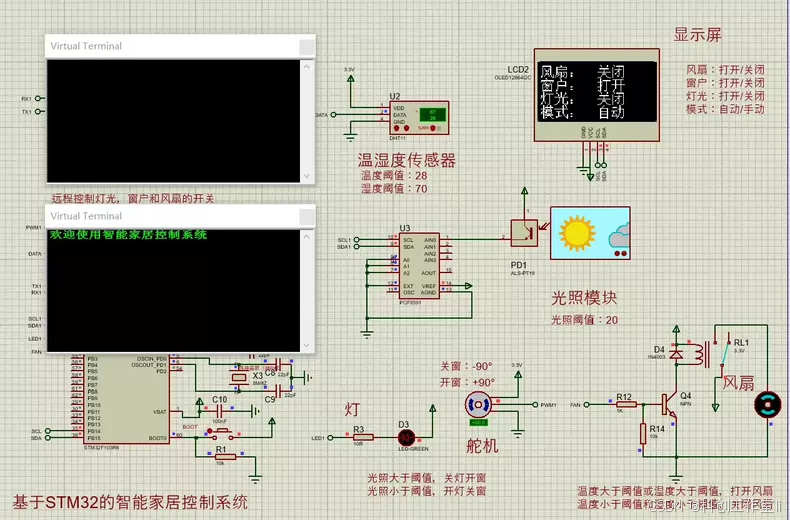

5.3 系统整体仿真调试

完成分模块调试后，进行系统整体仿真调试，模拟实际家居环境的变化，观察系统的整体运行情况，验证系统各项功能的完整性和协调性。

仿真场景模拟：

• 场景1：环境温度32℃，湿度85%RH，光照强度600lux。仿真结果：风扇自动开启，窗户自动开启，灯光自动关闭，OLED显示屏显示相应状态，远程控制指令可正常执行；

• 场景2：环境温度25℃，湿度60%RH，光照强度80lux。仿真结果：风扇自动关闭，窗户自动关闭，灯光自动开启，OLED显示屏显示相应状态，远程控制指令可正常执行；

• 场景3：远程发送“灯光关闭”“风扇开启”指令。仿真结果：灯光关闭，风扇开启，OLED显示屏更新状态，PC端收到反馈信息。

整体调试结果：系统运行稳定，各项功能均能正常实现，环境参数采集准确，自动控制逻辑正确，远程控制响应迅速，OLED显示清晰实时，满足设计要求。

5.4 仿真结果分析

通过Proteus仿真调试，验证了基于STM32F103R6的智能家居控制系统的可行性和正确性，仿真结果表明：

• 环境参数采集模块能够准确、稳定地采集温湿度和光照强度数据，为系统控制提供可靠的依据；

• 执行器控制模块能够根据环境参数和远程指令，准确控制风扇、窗户和灯光的开关，控制逻辑正确、响应迅速；

• 显示模块能够实时、清晰地显示系统各项参数和状态，便于用户查看；

• 远程控制模块（虚拟WIFI）能够实现PC端与主控芯片的可靠通信，远程控制功能稳定、实用。

同时，仿真过程中也发现一些问题，如传感器数据存在微小波动、舵机转动角度存在轻微误差等，这些问题可通过优化程序算法（如数据滤波）和调整电路参数（如舵机PWM占空比）进行改进，为后续实际硬件开发提供了参考。

第六章 总结与展望

6.1 研究总结

本文围绕基于STM32的智能家居控制系统Proteus仿真展开研究，完成了系统的硬件电路设计、软件程序设计和仿真调试，主要研究成果如下：

• 确定了系统整体方案，选用STM32F103R6为主控芯片，搭配DHT11、PCF8591+ALS-PT19等传感器，继电器、舵机等执行器，OLED显示屏和虚拟WIFI模块，实现了环境监测、自动控制、远程控制和状态显示等功能；

• 完成了各模块硬件电路设计，在Proteus中搭建了系统整体仿真电路，确保各模块连接正确、工作稳定；

• 采用模块化设计思想，编写了系统软件程序，包括初始化程序、传感器采集程序、执行器控制程序、OLED显示程序和远程控制程序，实现了系统的各项功能；

• 通过Proteus仿真调试，验证了系统的可行性和正确性，仿真结果表明，系统能够准确采集环境参数，自动控制家居设备，支持远程控制，运行稳定、响应迅速，满足智能家居的基本使用需求。

6.2 存在的不足

本文设计的智能家居控制系统仅完成了Proteus仿真，尚未进行实际硬件开发，存在一些不足，主要包括：

• 仿真中采用虚拟终端模拟WIFI模块，未使用实际的WIFI模块（如ESP8266），远程控制的距离和稳定性有待实际硬件验证；

• 传感器数据存在微小波动，未采用复杂的数据滤波算法，数据采集的精度有待进一步提高；

• 系统功能较为基础，仅实现了温湿度、光照监测和风扇、窗户、灯光控制，未添加人体红外感应、语音控制等高级功能；

• 未考虑系统的功耗优化，长期运行时功耗较高，不利于节能。

6.3 未来展望

针对本文系统存在的不足，未来的研究方向和改进计划如下：

• 进行实际硬件开发，选用ESP8266 WIFI模块替代虚拟终端，实现真正的无线远程控制，验证系统在实际环境中的运行稳定性和可靠性；

• 优化软件算法，添加卡尔曼滤波、滑动平均滤波等数据滤波算法，提高传感器数据采集的精度，减少数据波动；

• 扩展系统功能，添加人体红外传感器实现人来灯亮、人走灯灭，添加语音模块实现语音控制，添加空调、窗帘等设备的控制接口，提升系统的智能化程度；

• 优化电路设计和程序编写，采用低功耗模式，降低系统功耗，实现节能运行；

• 开发手机APP，替代PC端串口调试工具，实现更加便捷的远程控制，提升用户体验。

随着物联网技术的不断发展，智能家居将向更加智能化、人性化、节能化的方向发展，本文设计的系统为智能家居控制系统的研发提供了一定的理论依据和仿真参考，具有较好的应用前景。

参考文献

[1] 王田苗, 嵌式系统设计与实例开发[M]. 北京: 清华大学出版社, 2020.

[2] STM32F103系列单片机参考手册[Z]. 意法半导体（ST）公司, 2019.

[3] 张迎新, STM32单片机原理及应用[M]. 北京: 电子工业出版社, 2021.

[4] 李军, 基于Proteus的嵌入式系统仿真设计[M]. 北京: 机械工业出版社, 2022.

[5] 陈皓, 智能家居控制系统的设计与实现[J]. 电子技术应用, 2020, 46(5): 102-105.

[6] 刘军, DHT11温湿度传感器的应用与调试[J]. 单片机与嵌入式系统应用, 2019, 19(8): 78-81.

[7] 张明, 基于PCF8591的模拟信号采集系统设计[J]. 电子测量技术, 2021, 44(3): 123-127.
