一、Protues介绍

实用技巧与注意事项

        在使用 Proteus 进行仿真时，有几个关键点需要特别注意：

        首先，确保程序编译生成的 HEX 文件正确加载到单片机模型中；

        其次，合理设置仿真时钟频率，使其与实际晶振频率一致；

        最后，遇到仿真异常时，检查电源连接、接地处理以及元器件参数设置是否正确。

二、在protues下绘制电路图

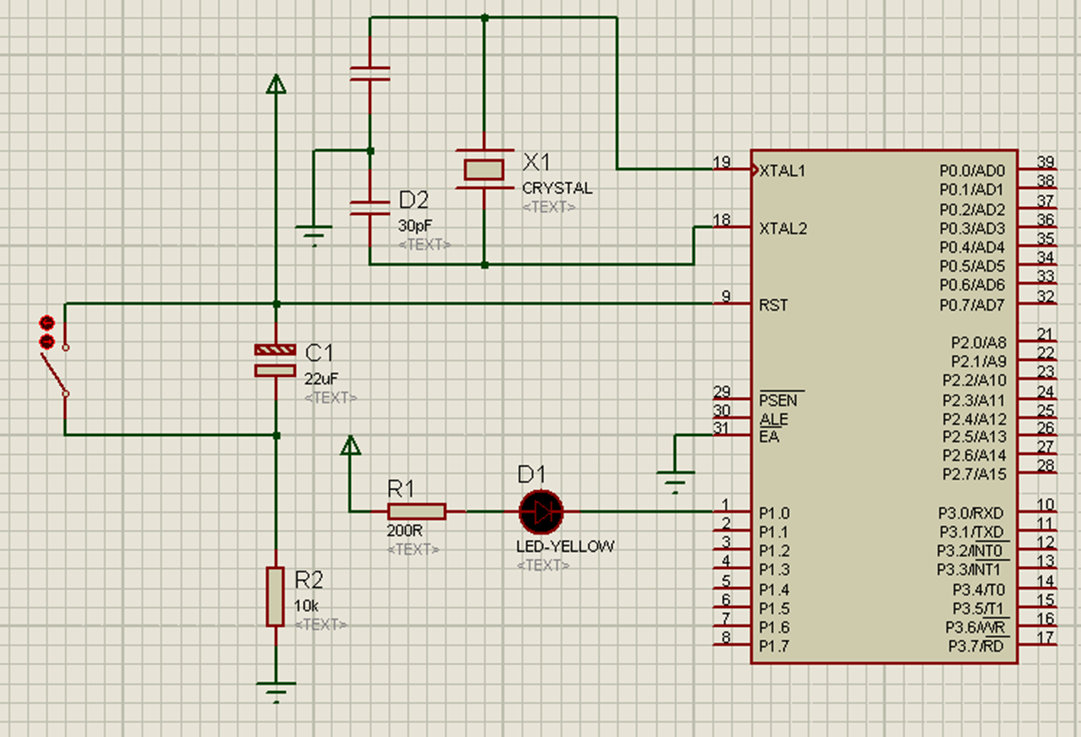

        在protues中绘制以下电路图，在keilc中用汇编语言编写程序，实现LED灯亮和灭的控制。

 1、protues绘制电路图步骤

        首先，

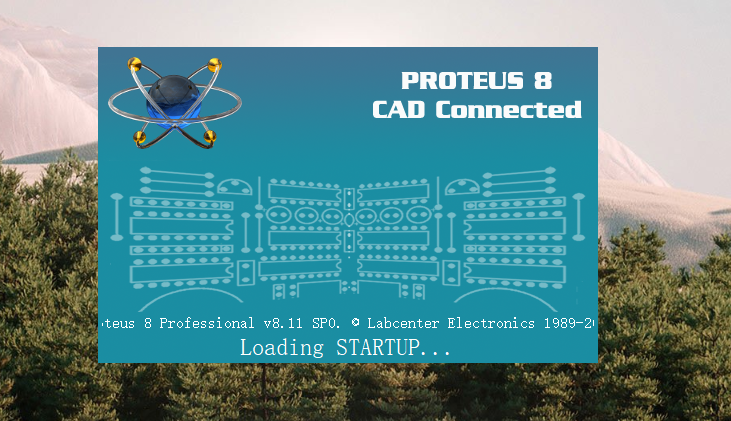

        打开已经下载好的protues软件。

        第二步，

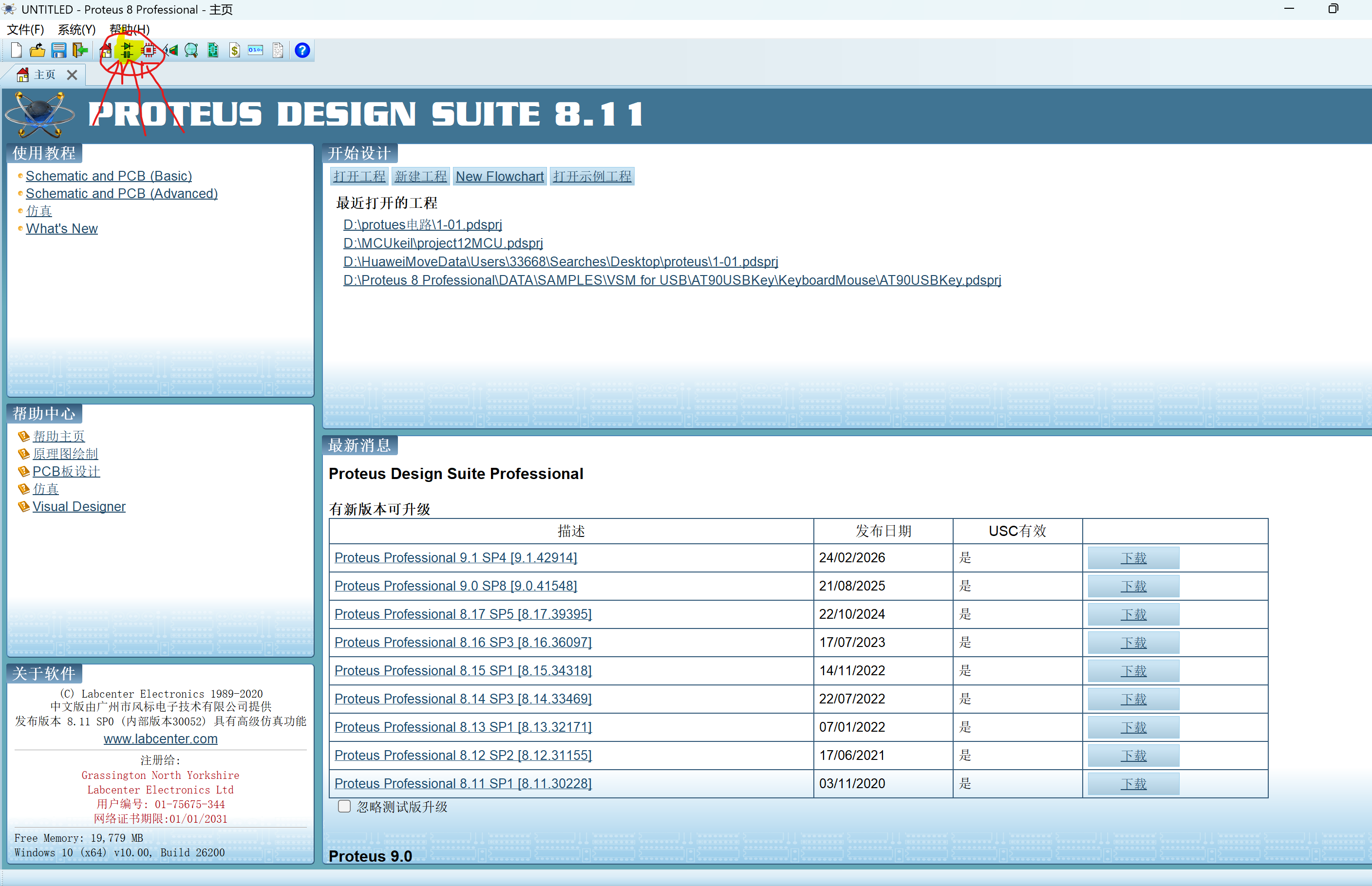

        在软件主界面顶部的工具栏里，找到我用红笔圈出来的这个「新建原理图」按钮并点击，就能创建一个新的空白工程，开始绘制电路了。

        第三步，

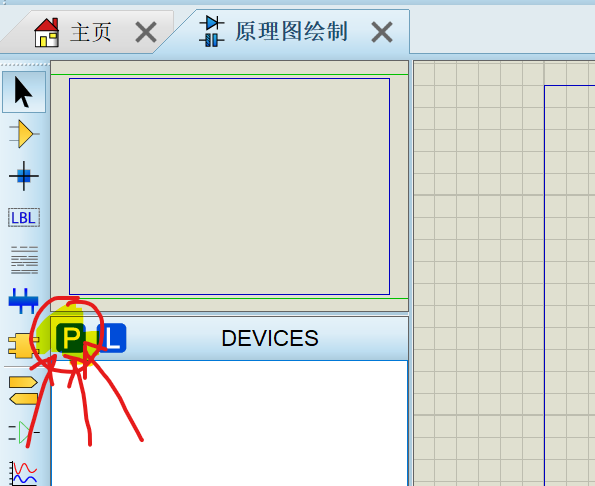

        在原理图绘制界面的左侧工具栏中，找到并点击我用红笔圈出的这个“P”按钮，它是元件库选择按钮，点击后就能打开元件库，搜索并添加你需要的电路元件了。

         第四步，

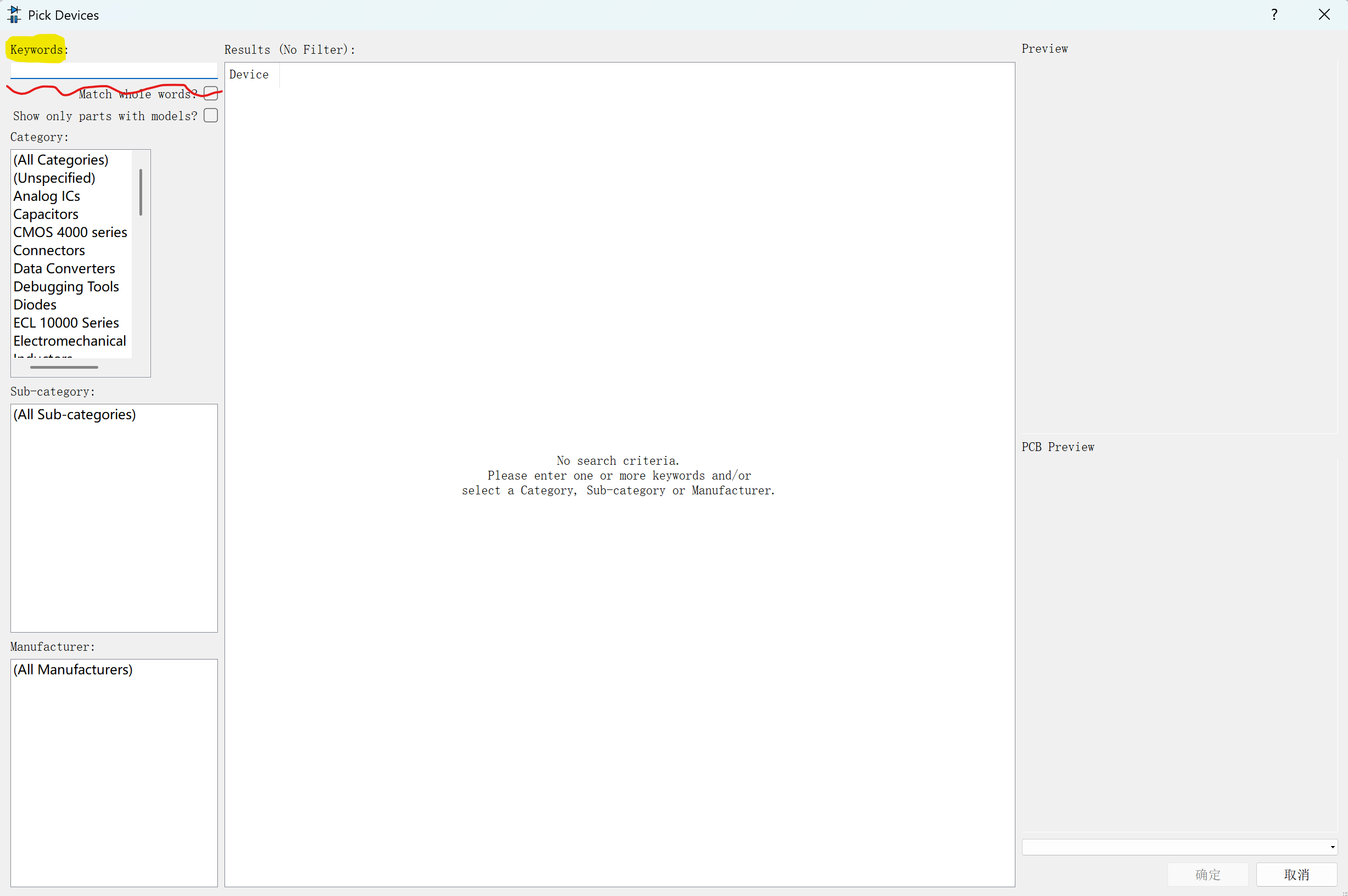

         在弹出的元件库窗口中，找到并点击“Keywords”输入框，在这里输入你需要的元器件名称（比如电阻、电容、单片机的型号），软件就会自动匹配并显示对应的元件列表。

 ps：常用元器件名称简写：

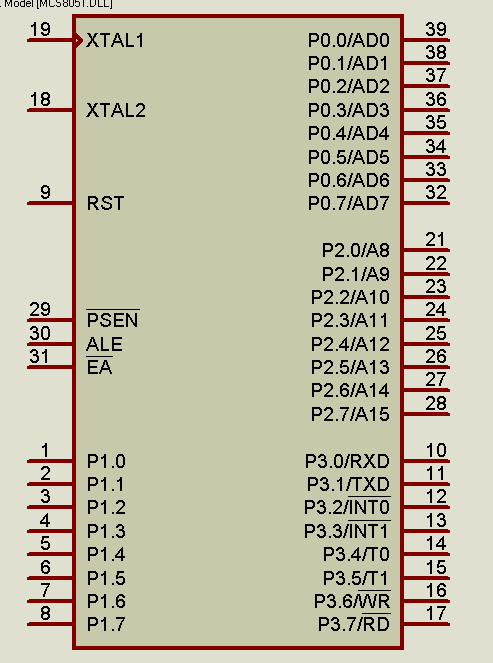

① 80c51（51单片机）

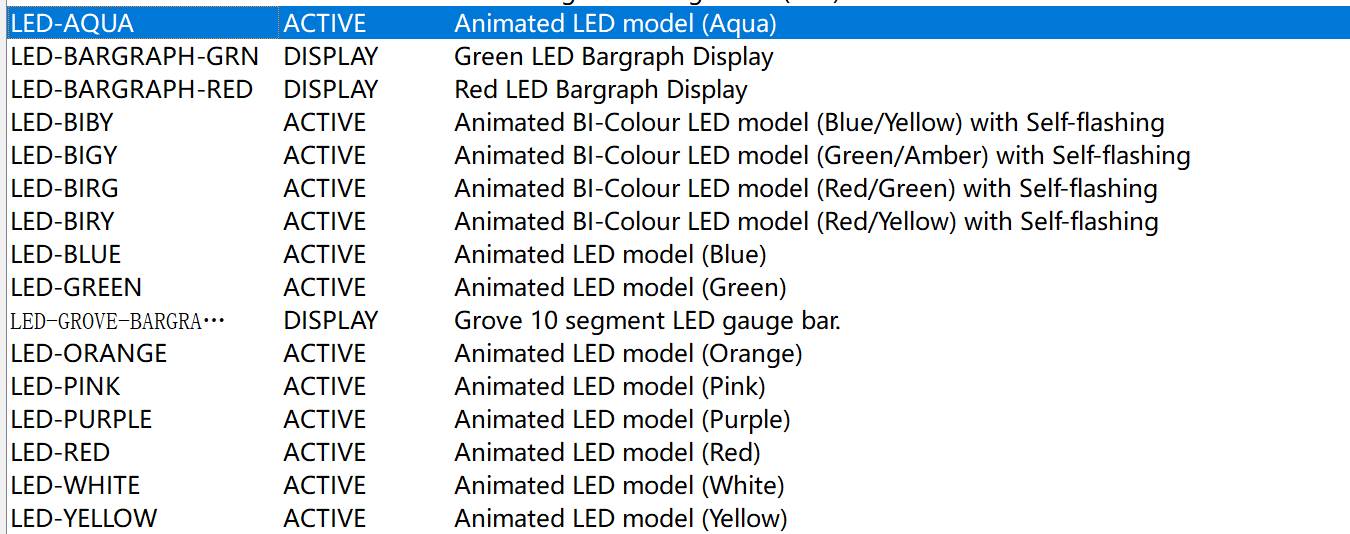

② LED-颜色（发光二极管）

 ③ RES（电阻）

④ CAP（电容）

 ⑤ BUTTON（按键开关）

 ⑥ CAP-ELEC（电解电容）



⑦ INDUCTOR（电感）

 ⑧ SWITCH（拨码开关）

 ⑨ CRYSTAL（晶振）

 ⑩ GROUND（地线）＋POWER（电源）

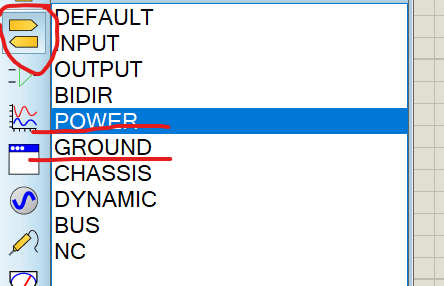

不用在keywords里面查找，直接点击下方图片中红笔圈出的按钮，点击GROUND（地线）、POWER（电源）

地线



电源



        第五步，

        按照图片，绘制电路。

2、在keil中用汇编语言编写程序（c语言）

        首先，

        打开已经下载好的keil软件；

        第二步，

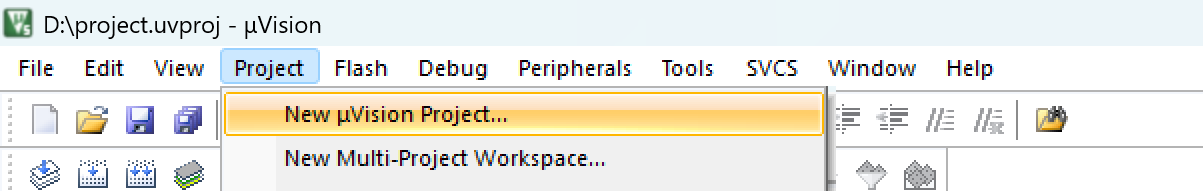

        点击project新建，注意：新建的文件路径一定要知道在哪里！！！

         第三步，

        在新窗口中点击Atmel前方的“＋”号展开下拉菜单，在下拉列表中选择AT89C52或者AT89C51单片机型号，点击OK；

         第四步，

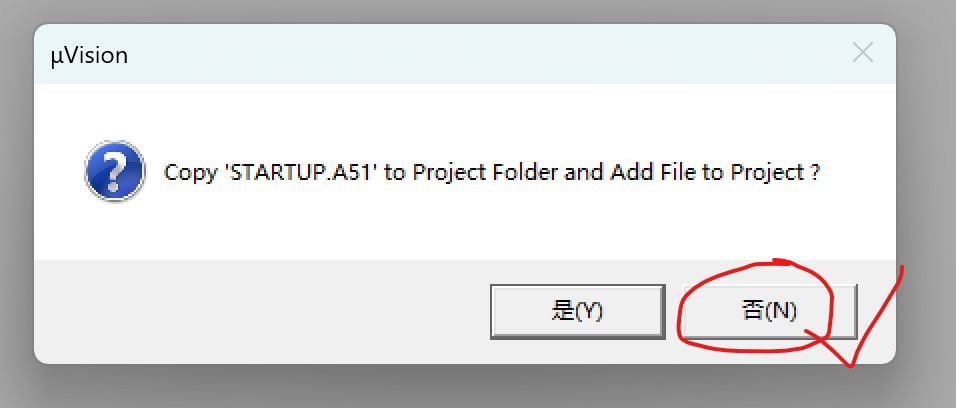

        在新弹出的窗口中，选择“否”，不添加默认启动文件；

         第五步，

        在左侧项目管理窗口中，依次展开 Project: project  →  Target 1 ，找到并选中 Source Group 1 文件夹，后续我们会在这里添加自己的程序文件；

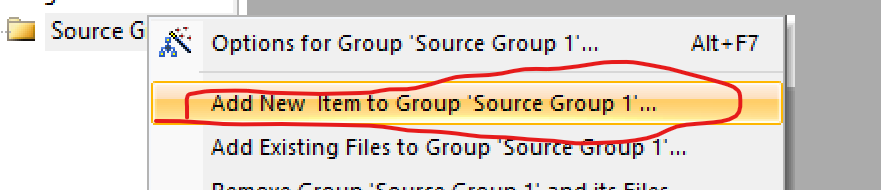

         右击Source Group 1 文件夹，选择Add New Item ；

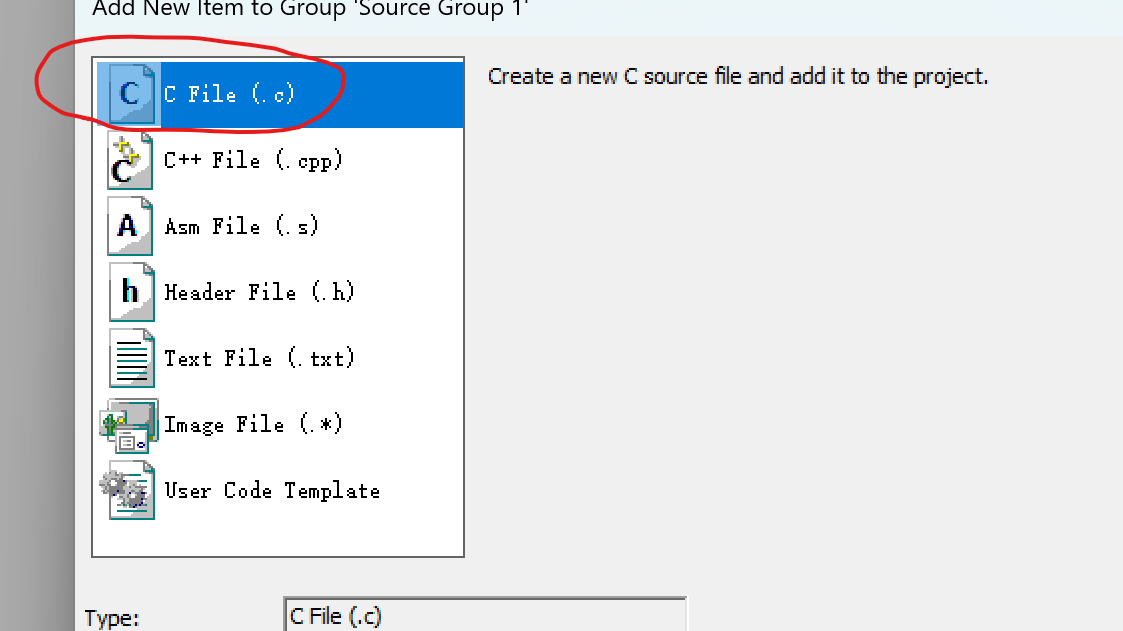

         在新窗口点击C File，取好名字后，点击确定✅；

        ps：如果是c＋＋语言就选择C＋＋ File，如果是汇编语言就选择Asm File。

         第六步，

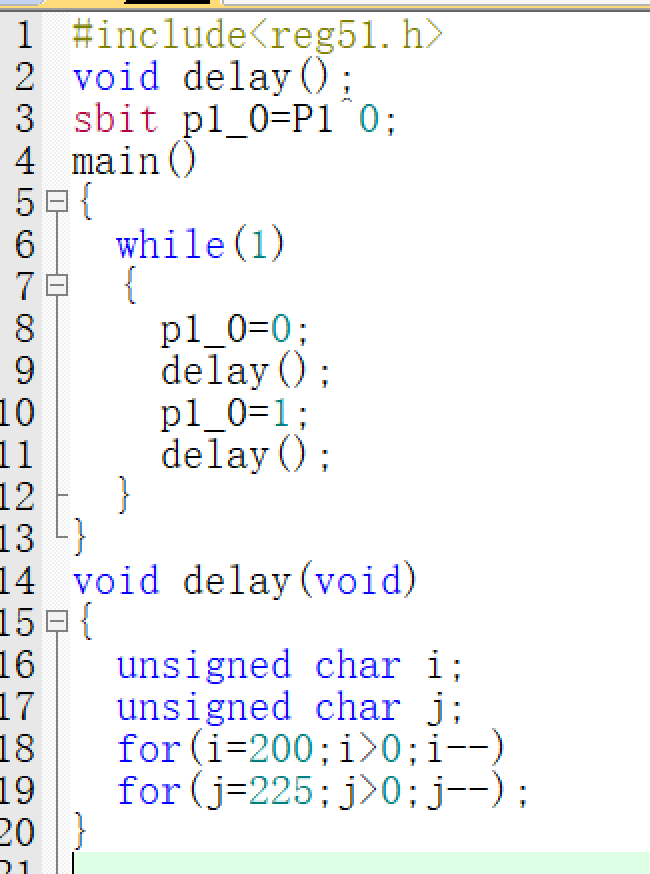

        写程序，实现LED灯闪烁，代码如下；

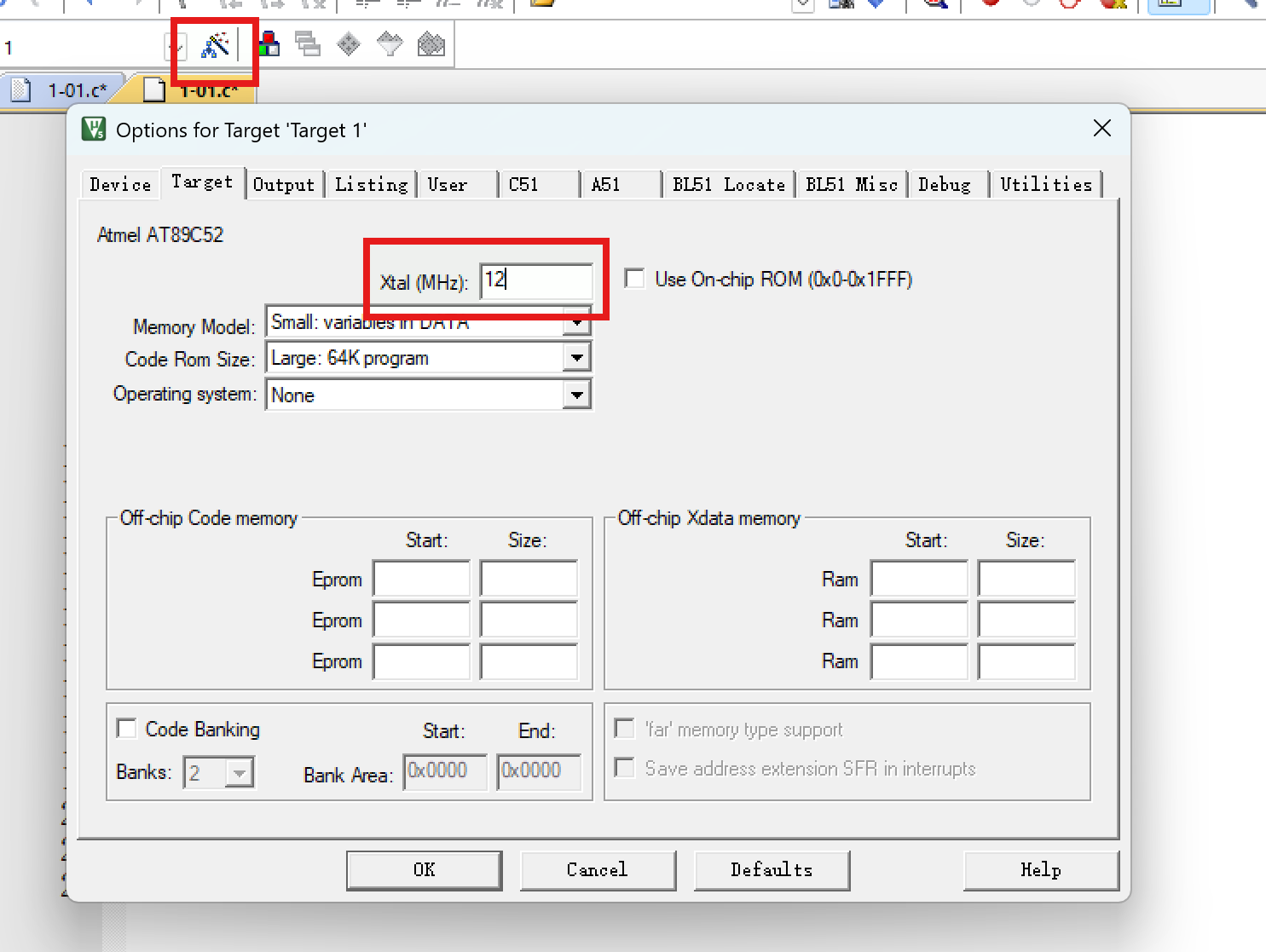

         ！！！！注意：点击上方的“魔法棒”按钮，在新窗口中点击Target，在Xtal中将默认的24改成12；

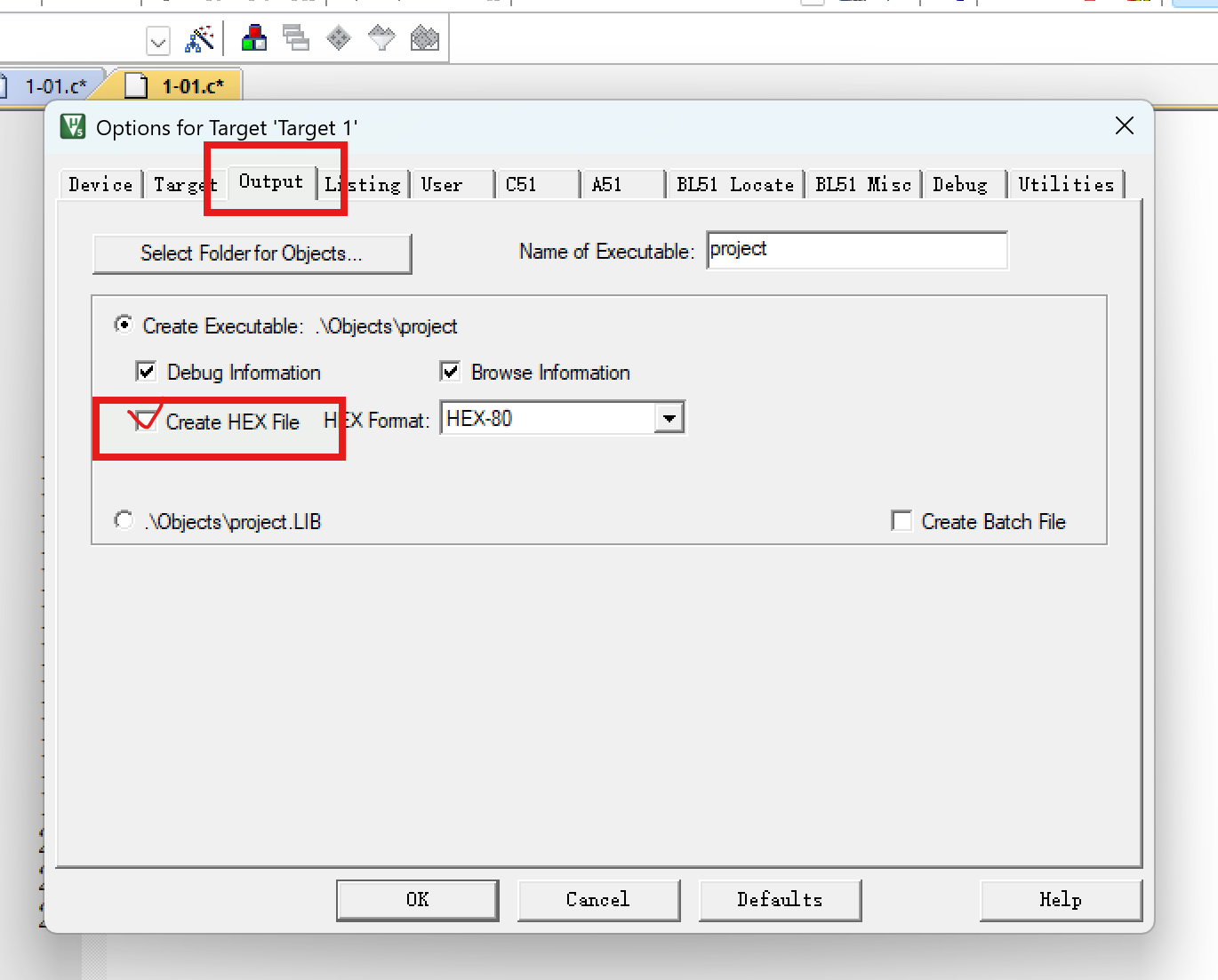

         再次点击Output，勾选Create HEX File，生成.hex文件，点击OK；

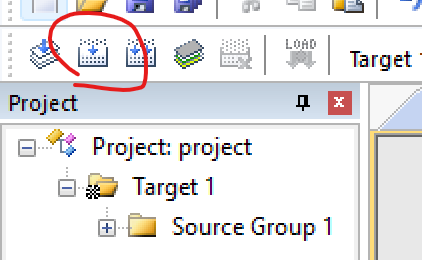

         点击上方的运行按钮，最下方显示0错误，0警告即可；

         第七步，

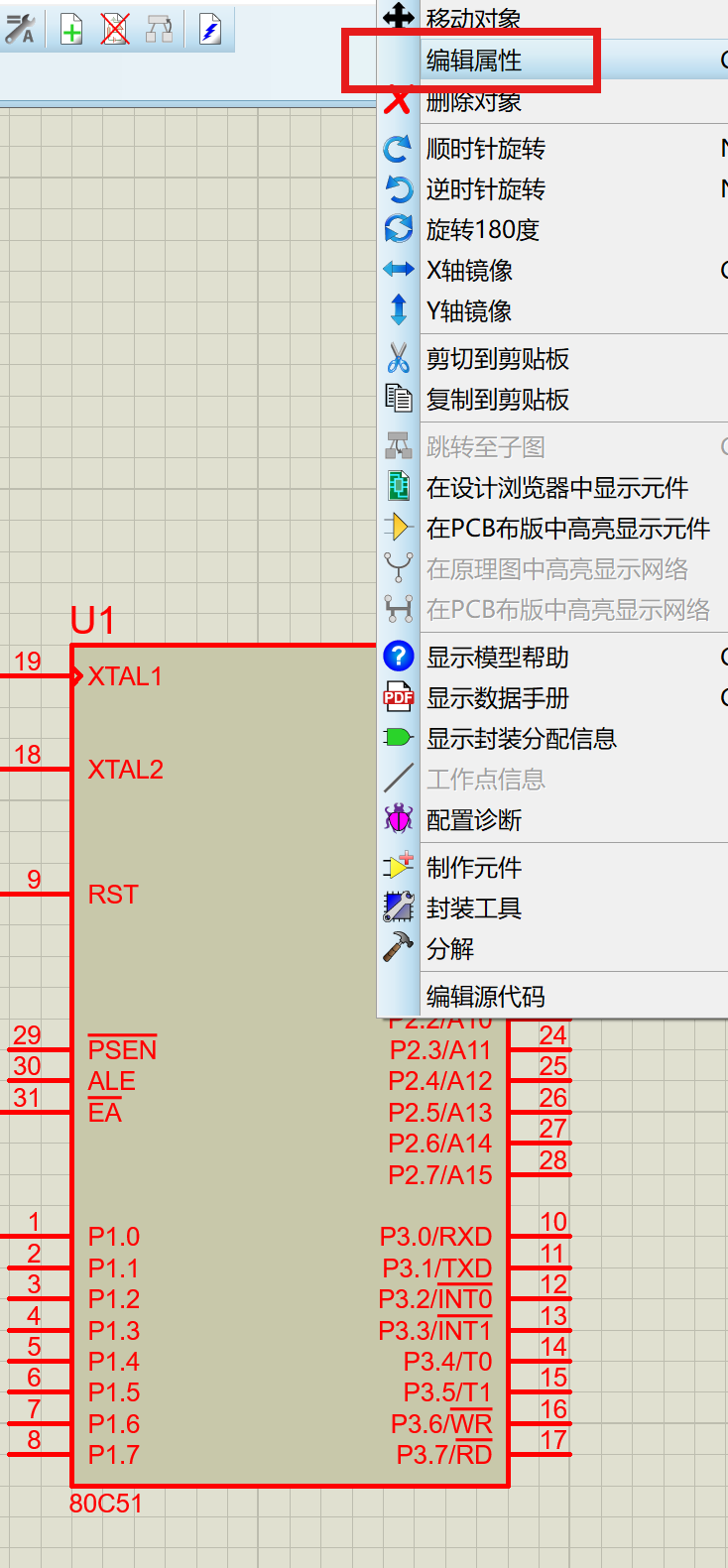

        回到protues中，右击80c51芯片，点击“编辑属性”；

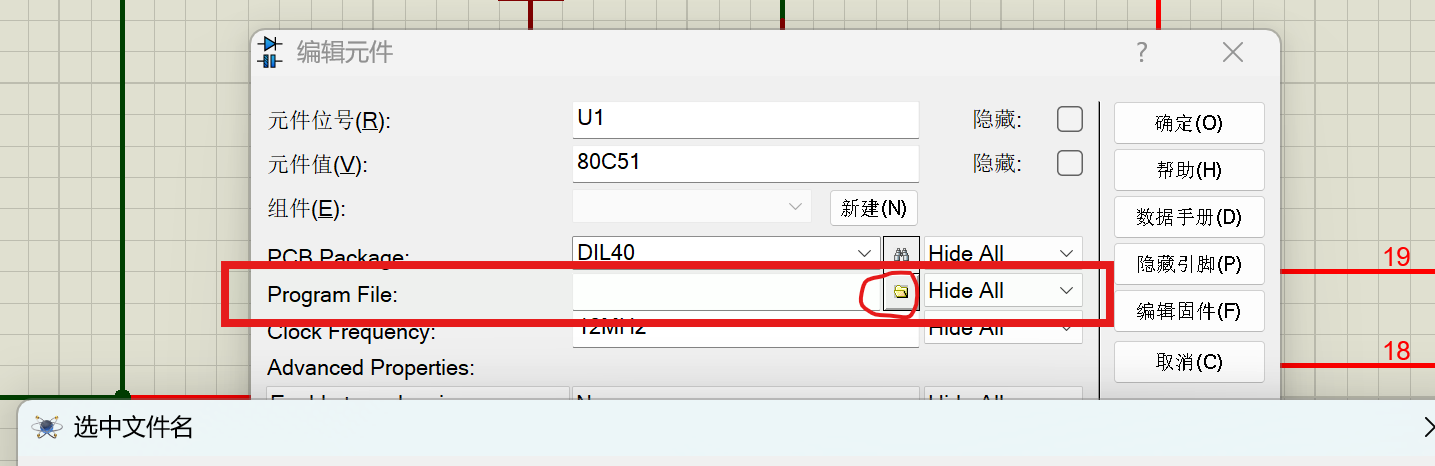

         在新窗口中点击Program File右侧的文件图标；

         找到在keil中新建的文件，在文件中找到.hex文件；

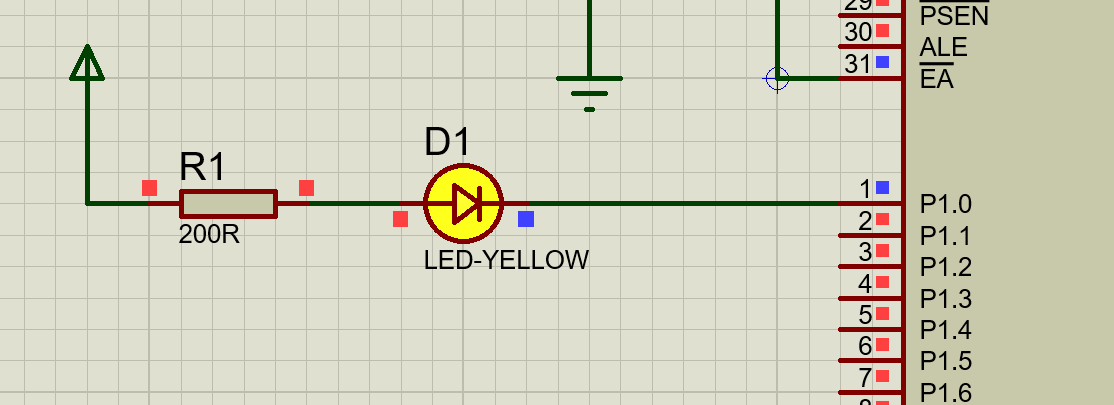

         运行，即可看到LED灯闪烁。

 三、结语

        到这里，从Keil代码编写到Proteus仿真运行，一个完整的51单片机LED闪烁项目就完成啦。

        大家也可以试着修改延时函数的参数，调整LED的闪烁速度，也可以给更多IO口接上LED，做一个流水灯效果。

        希望这篇教程能帮大家顺利入门单片机仿真，我们下一个项目再见~
