STM32F103C8T6 移植 FreeRTOS 全流程+正版/盗版芯片差异+致命踩坑总结

树开了什么花

603人浏览 · 2026-04-13 18:11:13

树开了什么花 · 2026-04-13 18:11:13 发布

一：前期准备

FreeRTOS源码（我用的是FreeRTOS v202107.00）和成功编译的工程模板（越简单越好）。

源码文件夹如图：

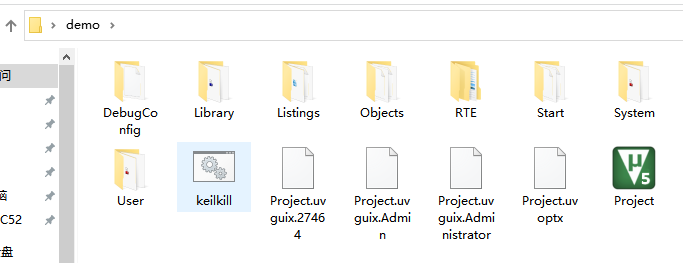

工程文件夹如图：

二：完整移植步骤

1.新建工程文件夹，存放FreeRTOS内核文件

在基础工程中，新建一个名为“FreeRTOS”的文件夹，在文件夹目录下再分别新建src、inc、port文件夹：其中，src文件夹用来存放源码，inc文件夹用来存放头文件，port文件夹用来存放移植平台的相关文件。

FreeRTOS/
├── src/        // 存放内核核心.c文件
├── inc/        // 存放内核核心.h文件
└── port/       // 存放移植层相关文件

建好的文件夹如图所示：

2.复制FreeRTOS核心源码到工程目录

其中，inc文件夹包括：

源码路径：FreeRTOSv202107.00\FreeRTOS\Source\include

include文件夹里全部都是FreeRTOS的头文件，将其全部复制到新建的inc文件夹中（不包括readme）。

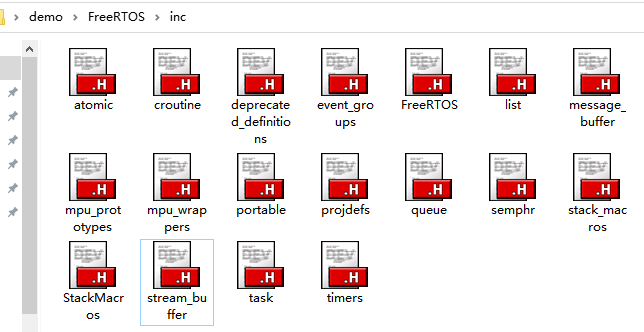

移植完成的inc文件应如图：

port文件夹包括：

源文件路径1：FreeRTOSv202107.00\FreeRTOS\Source\portable\MemMang

源文件路径2：FreeRTOSv202107.00\FreeRTOS\Source\portable\RVDS\ARM_CM3

复制路径1目录下的“heap_4.c”到port文件夹，路径2目录下的“port.c”和“port.h”两个文件到port文件夹。

复制完成后，port文件夹下仅保留heap_4.c、port.c、port.h三个文件，如图所示：

src文件夹包括：

源文件路径：FreeRTOSv202107.00\FreeRTOS\Source

将Source文件夹下所有的.c文件全部复制到src文件夹中，如图所示：

添加配置文件：

源文件路径：FreeRTOSv202107.00\FreeRTOS\Demo\CORTEX_STM32F103_Keil

在文件夹中的FreerRTOSConfig.h文件到新建的FreeRTOS文件夹中，如图所示：

3.建立工程组

打开工程，新建三个工程分组（FreeRTOS_SRC、FreeRTOS_INC、FreeRTOS_PORT），与FreeRTOS文件夹下的src、inc、port对应，分别用于存放不同类型的文件，避免与STM32标准库文件混淆，同时保持工程结构清晰，建好的组如图所示：

4.将对应文件加入组

添加src文件夹的6个核心c文件（除去stream_buffer之外的六个文件）到FreeRTOS_SRC组。

添加inc文件夹的所有头文件和配置文件FreeRTOSConfig.h到FreeRTOS_INC组。

添加port文件夹的2个c文件（heap_4.c、port.c）到FreeRTOS_PORT组。

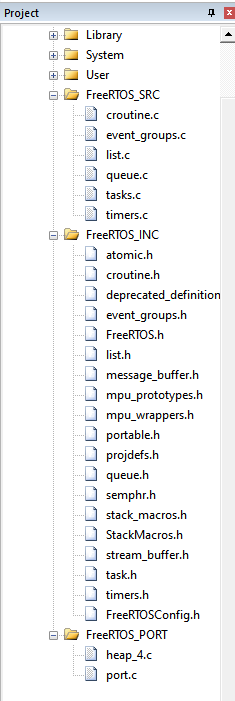

全部添加完成应如图所示：

5.添加头文件路径

在工程中，打开“Options for Target”→“C/C++”→“Include Paths”，添加以下头文件路径：

- ./FreeRTOS
- ./FreeRTOS/src
- ./FreeRTOS/inc
- ./FreeRTOS/port

添加完成应如图所示：

6.修改核心文件

FreeRTOSConfig.h（核心配置文件）

完成中断函数的重定义，在文件夹顶部加入下面三行代码：

// 中断重定向（核心，必须重定向）
#define vPortSVCHandler     SVC_Handler
#define xPortPendSVHandler  PendSV_Handler
#define xPortSysTickHandler SysTick_Handler

stm32f10x_it.c（中断服务函数，避免冲突）

stm32f10x_it.c是STM32的中断服务函数文件，其中SVC_Handler、PendSV_Handler、SysTick_Handler三个中断函数，与FreeRTOS v202107.00的移植层冲突，必须修改，否则编译报错或死机：

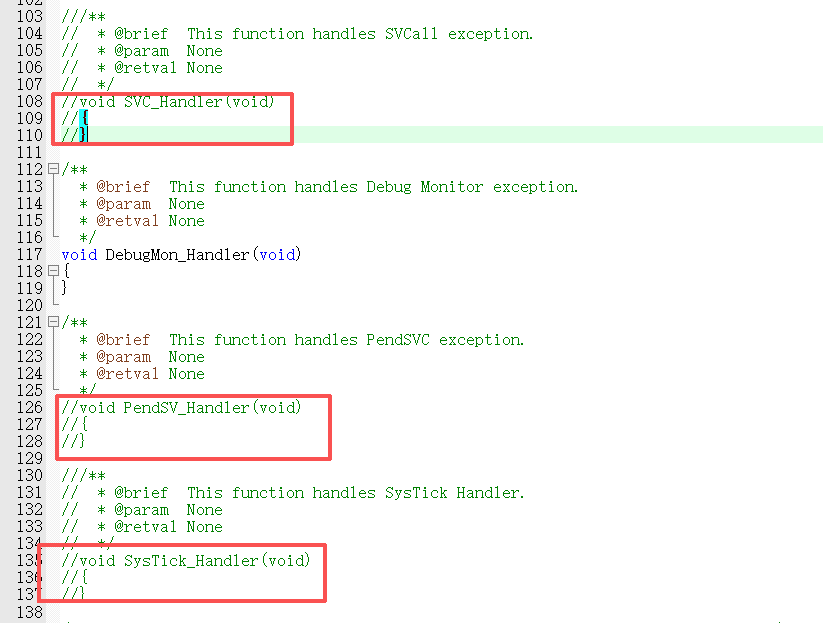

打开stm32f10x_it.c，注释掉上面所说三个函数的空定义代码，如图所示：

修改main.c（创建测试任务，验证移植成功）

在main.c中添加头文件，并创建一个简单的LED闪烁任务，用于验证移植是否成功，代码如下：

#include "stm32f10x.h"
#include "Delay.h"
#include "FreeRTOS.h"
#include "task.h"

TaskHandle_t task1Handler;


static void task1(void *arg)
{
	while(1)
	{
		GPIO_ResetBits(GPIOC, GPIO_Pin_13);
		vTaskDelay(500);
		GPIO_SetBits(GPIOC, GPIO_Pin_13);
		vTaskDelay(500);
	}
}
int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	xTaskCreate(task1,"task1",100,NULL,2,&task1Handler);
	vTaskStartScheduler();

	while(1);
}

编译无报错、无警告，下载到开发板后：

LED按设定频率（500ms）闪烁
调试器查看，程序不进入HardFault_Handler死循环
任务调度正常，无死机、无跑飞现象

三：正/盗版芯片的差异（已解决）

目前，有个现象就是盗版芯片（0X2B开头）能正常跑程序现象，正版芯片（0X1B）无法跑，会卡死在HardFault_Handler函数中：

解决办法：不是芯片不兼容，而是堆空间开太大！

STM32F103C8T6 仅有 20KB RAM，堆空间设置过大会直接内存溢出。

FreeRTOSConfig.h堆空间设置正确配置（正版/盗版都能跑）！

#define configTOTAL_HEAP_SIZE  ((size_t)(8 * 1024))

四：坑点

中断优先级配置

STM32F103移植FreeRTOS v202107.00，优先级必须配置为configKERNEL_INTERRUPT_PRIORITY=255、configMAX_SYSCALL_INTERRUPT_PRIORITY=191，优先级分组必须为Group4，不能乱改。

C8T6 堆空间建议不超过 8KB，正版 ST 对内存溢出零容忍，国产芯片相对宽松。

五：常见报错及解决

L6200E 重复定义：stm32f10x_it.c 中 SVC_Handler、PendSV_Handler 未注释。

进入 HardFault：99% 是 configTOTAL_HEAP_SIZE 设置过大，RAM 溢出。

卡在 vTaskStartScheduler：SysTick 未正常工作，检查中断重定向与优先级分组。

六：重点

SVC_Handler、PendSV_Handler必须重定向，由FreeRTOS v202107.00移植层实现，stm32f10x_it.c中必须注释，不能重复实现。

SysTick的两种实现方式（宏重定向/手动调用）不能同时使用，否则会导致中断冲突，v202107.00版本同样适用。

移植过程中，每修改一处配置，就编译一次，逐步排查，不要一次性修改多处，避免无法定位问题；v202107.00版本编译报错与旧版本一致，可按常规方法排查。

FreeRTOS v202107.00版本无需额外修改移植层文件，核心配置与旧版本一致，直接复用本文配置即可，无需额外适配；文件存放需严格遵循src、inc、port的文件夹划分，便于后续维护。

FreeRTOSConfig.h文件需放在inc文件夹下，与其他核心头文件放在一起，避免路径混乱导致配置文件无法识别。

七：源码及写在后面

FreeRTOSConfig.h

/*
 * FreeRTOS V202107.00
 * Copyright (C) 2020 Amazon.com, Inc. or its affiliates.  All Rights Reserved.
 *
 * Permission is hereby granted, free of charge, to any person obtaining a copy of
 * this software and associated documentation files (the "Software"), to deal in
 * the Software without restriction, including without limitation the rights to
 * use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of
 * the Software, and to permit persons to whom the Software is furnished to do so,
 * subject to the following conditions:
 *
 * The above copyright notice and this permission notice shall be included in all
 * copies or substantial portions of the Software.
 *
 * THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
 * IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS
 * FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR
 * COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER
 * IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN
 * CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
 *
 * http://www.FreeRTOS.org
 * http://aws.amazon.com/freertos
 *
 * 1 tab == 4 spaces!
 */

#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H


// 中断重定向（核心，必须重定向）
#define vPortSVCHandler     SVC_Handler
#define xPortPendSVHandler  PendSV_Handler
#define xPortSysTickHandler SysTick_Handler

/*-----------------------------------------------------------
 * Application specific definitions.
 *
 * These definitions should be adjusted for your particular hardware and
 * application requirements.
 *
 * THESE PARAMETERS ARE DESCRIBED WITHIN THE 'CONFIGURATION' SECTION OF THE
 * FreeRTOS API DOCUMENTATION AVAILABLE ON THE FreeRTOS.org WEB SITE.
 *
 * See http://www.freertos.org/a00110.html
 *----------------------------------------------------------*/

#define configUSE_PREEMPTION		1
#define configUSE_IDLE_HOOK			0
#define configUSE_TICK_HOOK			0
#define configCPU_CLOCK_HZ			( ( unsigned long ) 72000000 )
#define configTICK_RATE_HZ			( ( TickType_t ) 1000 )
#define configMAX_PRIORITIES		( 5 )
#define configMINIMAL_STACK_SIZE	( ( unsigned short ) 128 )
#define configTOTAL_HEAP_SIZE		( ( size_t ) ( 8 * 1024 ) )
#define configMAX_TASK_NAME_LEN		( 16 )
#define configUSE_TRACE_FACILITY	0
#define configUSE_16_BIT_TICKS		0
#define configIDLE_SHOULD_YIELD		1

/* Co-routine definitions. */
#define configUSE_CO_ROUTINES 		0
#define configMAX_CO_ROUTINE_PRIORITIES ( 2 )

/* Set the following definitions to 1 to include the API function, or zero
to exclude the API function. */

#define INCLUDE_vTaskPrioritySet		1
#define INCLUDE_uxTaskPriorityGet		1
#define INCLUDE_vTaskDelete				1
#define INCLUDE_vTaskCleanUpResources	0
#define INCLUDE_vTaskSuspend			1
#define INCLUDE_vTaskDelayUntil			1
#define INCLUDE_vTaskDelay				1

/* This is the raw value as per the Cortex-M3 NVIC.  Values can be 255
(lowest) to 0 (1?) (highest). */
#define configKERNEL_INTERRUPT_PRIORITY 		255
/* !!!! configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to zero !!!!
See http://www.FreeRTOS.org/RTOS-Cortex-M3-M4.html. */
#define configMAX_SYSCALL_INTERRUPT_PRIORITY 	191 /* equivalent to 0xb0, or priority 11. */


/* This is the value being used as per the ST library which permits 16
priority values, 0 to 15.  This must correspond to the
configKERNEL_INTERRUPT_PRIORITY setting.  Here 15 corresponds to the lowest
NVIC value of 255. */
#define configLIBRARY_KERNEL_INTERRUPT_PRIORITY	15

#endif /* FREERTOS_CONFIG_H */
