纯新手教学

一、基本概述

Keil提供了包括C编译器 、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。
补充：目前软件对中文的支持不友好，不建议安装网上的一些汉化包之类的。另外建立的工程文件路径也尽量不要存在中文，否则可能会出现一些异常。

二、软件下载安装配置

1. 软件下载

通过网盘分享的文件：MDK535.EXE
链接: https://pan.baidu.com/s/1cPaoAq0jAj-8onEOrRXekg 提取码: j3yy

当前觉得网盘下载慢的，也可以直接官网下载，用注册机生成Lisence即可（网上有教程），个人用没什么问题，企业组织的话最好购买正版

2. 软件安装

这个没什么特殊的，一路next就行。如果是自己用的，一般不建议装在C盘，因为后续芯片包都会默认安装在此目录下，文件会变得很大。

3. 下载/安装芯片包

跟旧版本的Keil不一样，Keil4以前是软件里集成芯片包，也就是只要下载安装完Keil的软件，就有对应的一些芯片可供选择使用。但由于现在软件支持的芯片越来越多，软件的体量也就越来越大，如果把所有芯片包都跟软件打包一起下载，那软件估计得有几百个G。所以为了简洁，Keil把集成环境跟芯片包、例程等东西分开单独下载，具体要用到什么芯片再自己去下载安装对应的芯片包。

这里以 STM32F103 为例

方式一：在Keil里下载

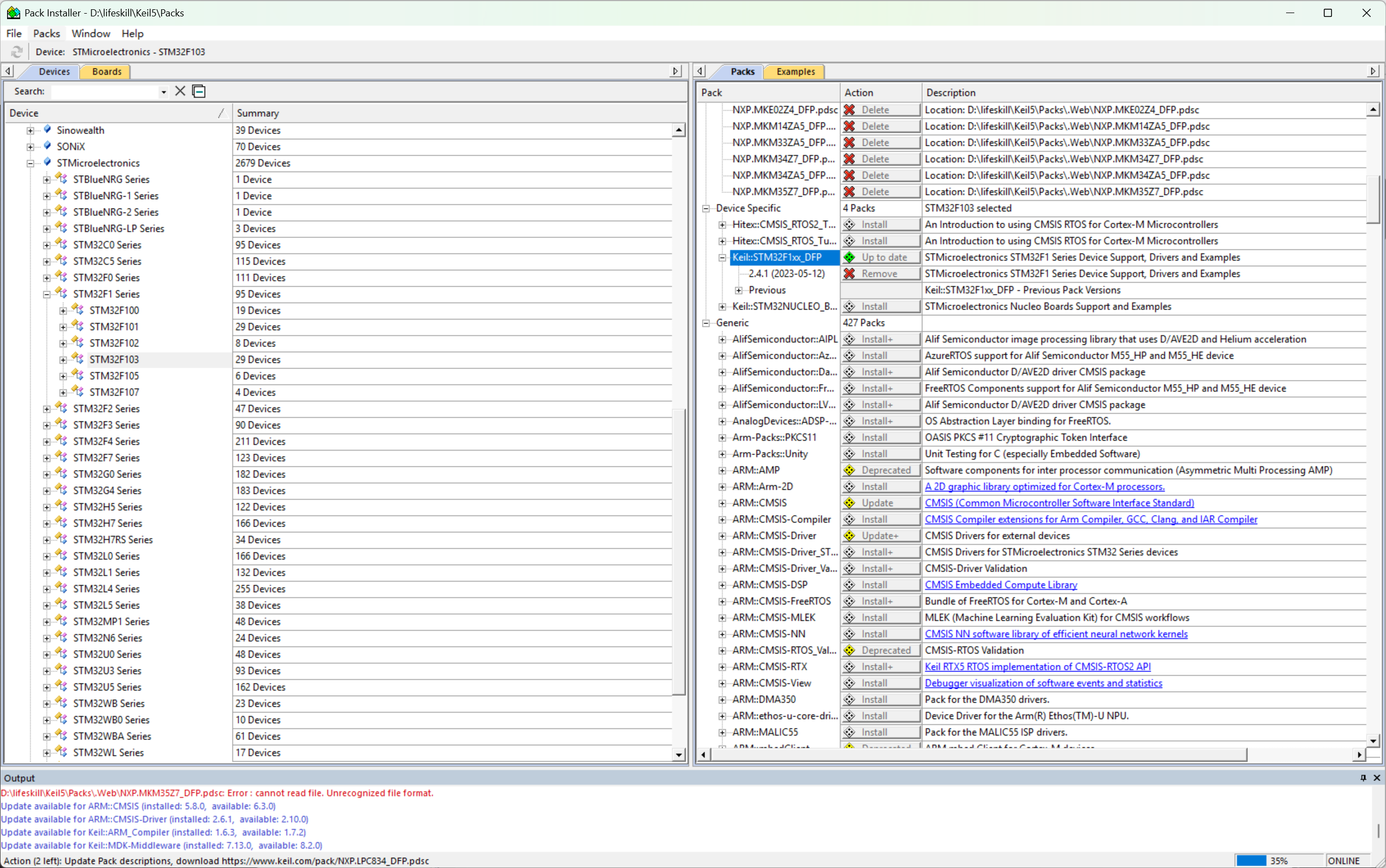

    点击 “Pack Installer”，也就是这个图标，第一次打开可能会很慢，因为要从官网自动更新所有芯片包的信息。这时候很坑的一个点是，你不更新，可能又没法找到你想要的芯片，所以在信息更新完前，只能乖乖地等它更新完。然而这种国外链接，又时不时给你断一下。

在更新完后，在左边的窗口中找到想要安装的芯片型号，可以选择整个系列（或具体芯片，结果是一样的），这里以STM32G071为例。然后在右边窗口中，找到"Device Specific"里面 “Keil:STM32F1xx_DFP” 这一项，点击按钮 “Install” 下载安装。（同样的，网络卡的时候下载很慢，还经常断开链接）

等到下载安装完成后（右下角有进度条），“Install"键会变成"up to date”，这时候说明安装成功。

当前也有可能出现 install 是灰色的，这样只能去官方网站下

方式二：官网下载
    前面那种方法在很多时候都是行不通的，不是网络不好就是网络不好。所以可以通过另外一个方式更新芯片包，那就是先从官网提前下载好芯片包，再点击安装。
官网链接：https://www.keil.com/dd2/Pack/

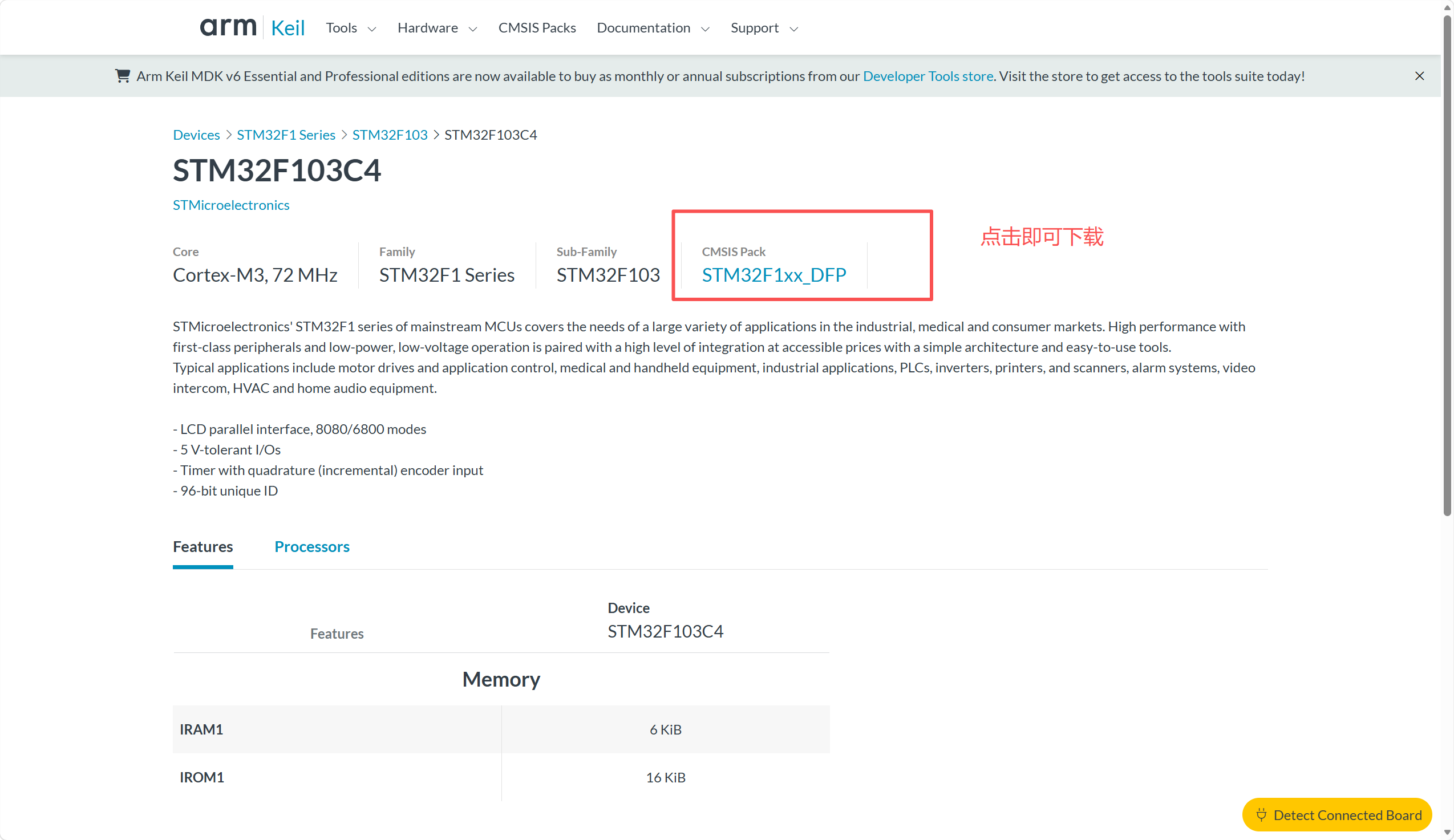

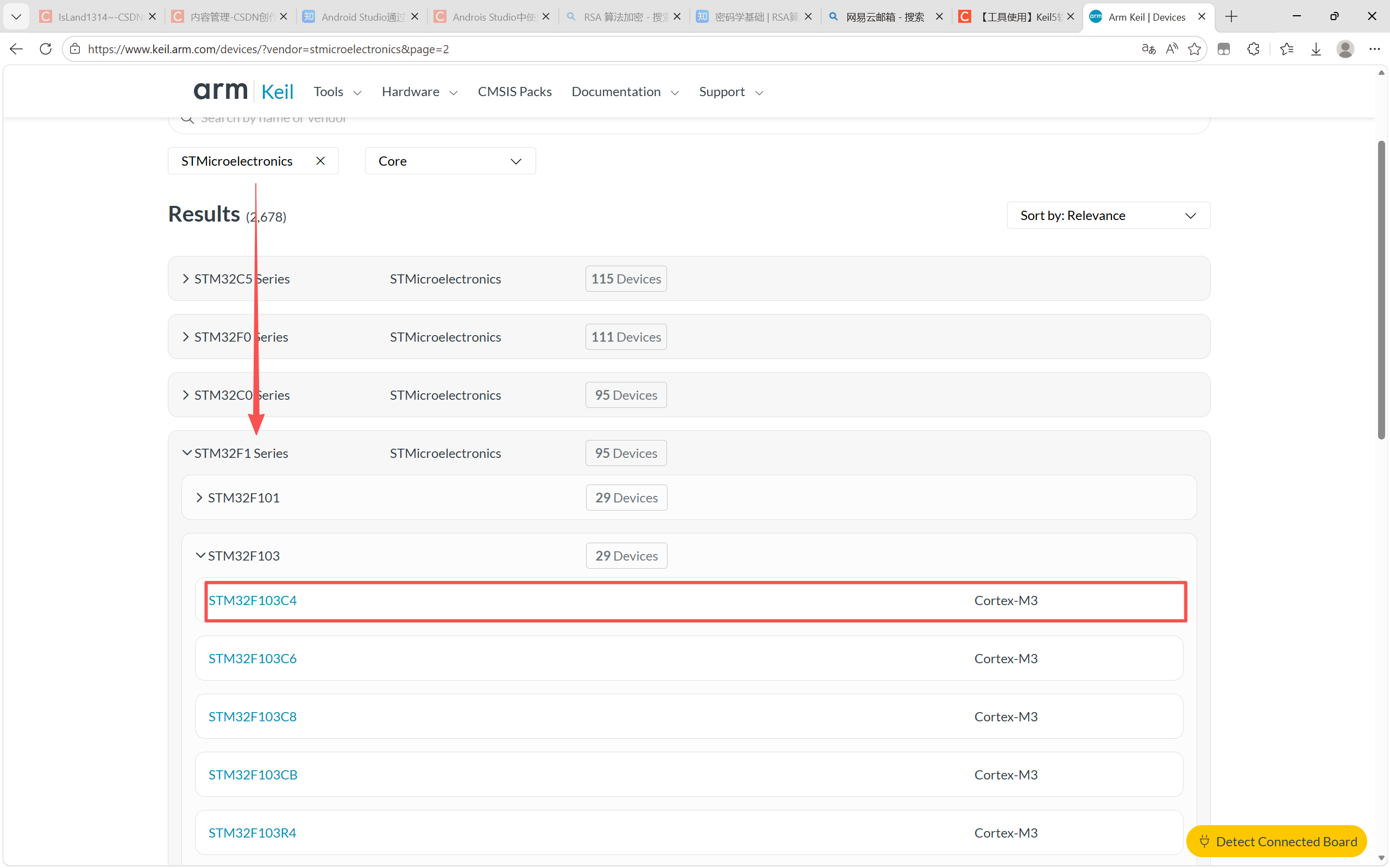

    同样，先找到对应的芯片（这里展开时可能不会显示所有芯片，找不到对应芯片时，点击下面"View all in family"展示所有芯片），选择"xxxxx_DFP"，点"Download Recommended Pack"即可下载。

点击进去之后，如下：

这种方式有个好处就是即使在官网无法下载时，也可以假借他人之手去下载。为了防止小伙伴们在官网下载也出现网络中断的情况，这里提供STM32常用系列的芯片包供下载使用（版本可能不是最新的，可以凑和着用）。

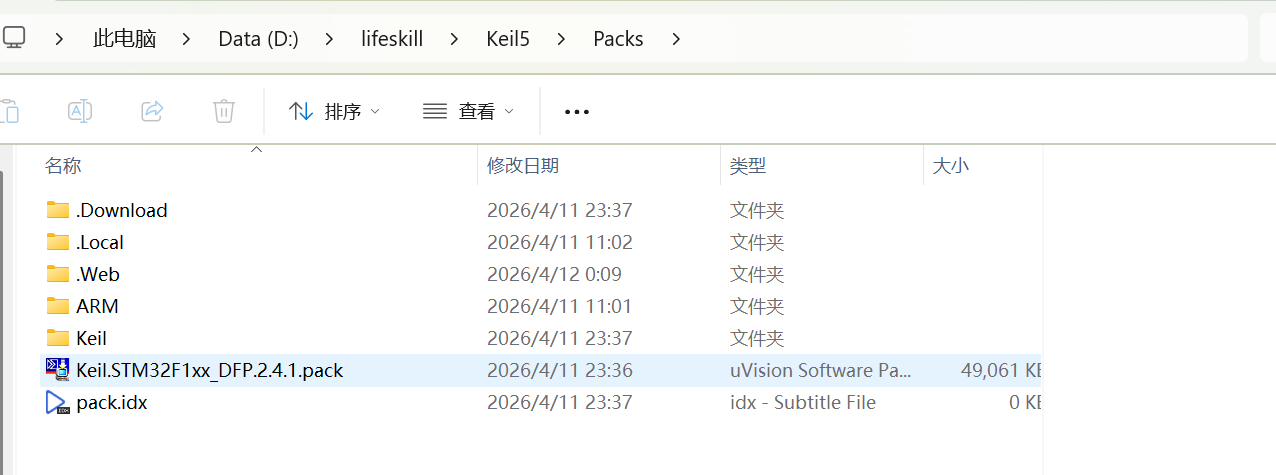

这种方法安装之后的包记得放在软件的 Packs 路径下，如下：

然后直接点击这个包进行安装，一路 Next 即可

4. 注意事项

1. 工程路径下不可以有中文，否则可能编译或调试时会有影响。
2. 工程文件路径不可过长，这个软件对路径的识别是有长度限制的，当文件的总路径长度超过一定限制后，编译时可能会报无法查找到相关文件。

三、创建工程

步骤 1：新建工程

① 打开 Keil MDK 5

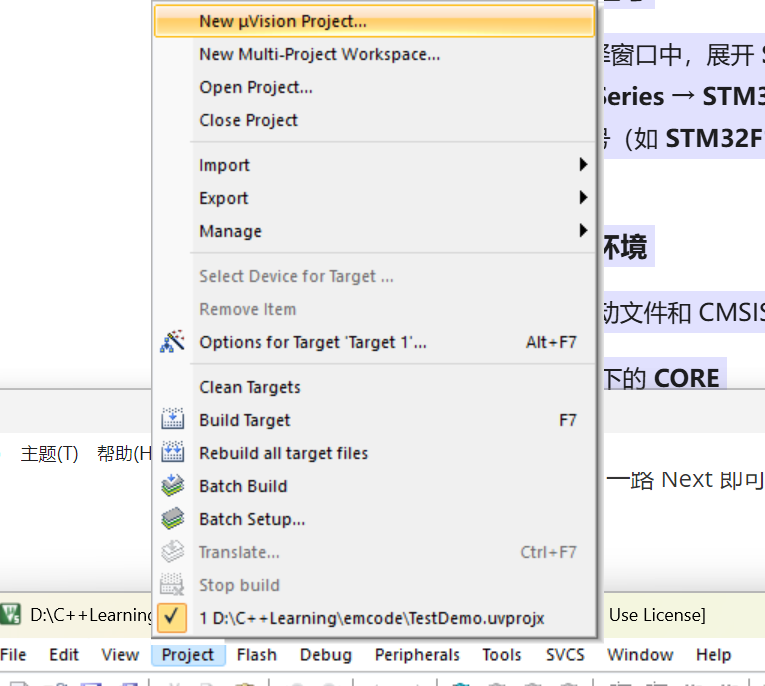

② 点击 Project → New uVision Project

③ 选择保存路径，输入工程名（如 RTC_Time_Demo）

④ 点击保存

步骤 2：选择芯片型号

① 在弹出的设备选择窗口中，展开 STMicroelectronics

② 选择 STM32F1 Series → STM32F103

③ 选择你的具体型号（如 STM32F103C8）

④ 点击 OK

步骤 3：配置运行环境

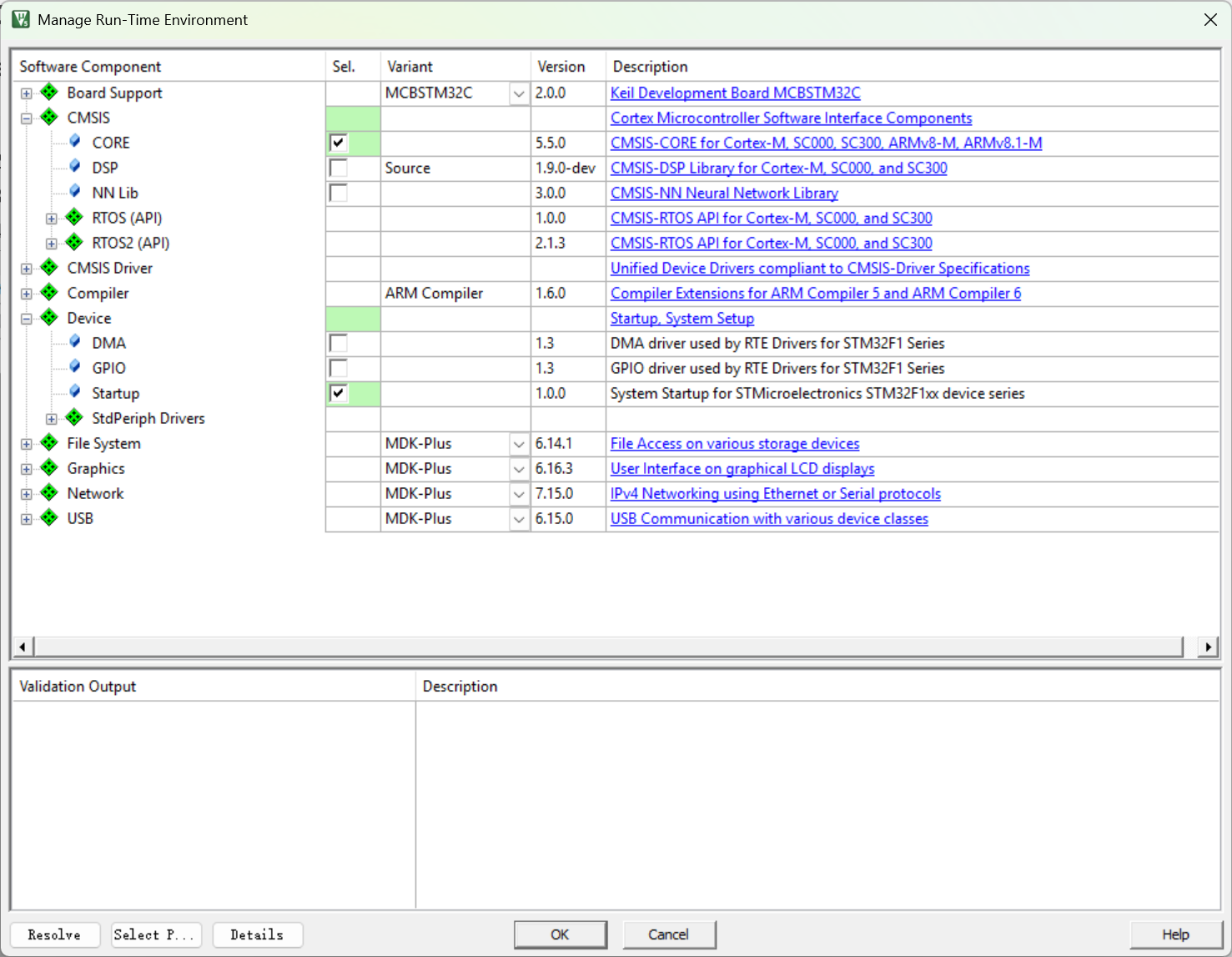

弹出询问是否添加启动文件和 CMSIS 时：

• 勾选 CMSIS 下的 CORE
• 勾选 Device 下的 Startup
• 点击 OK

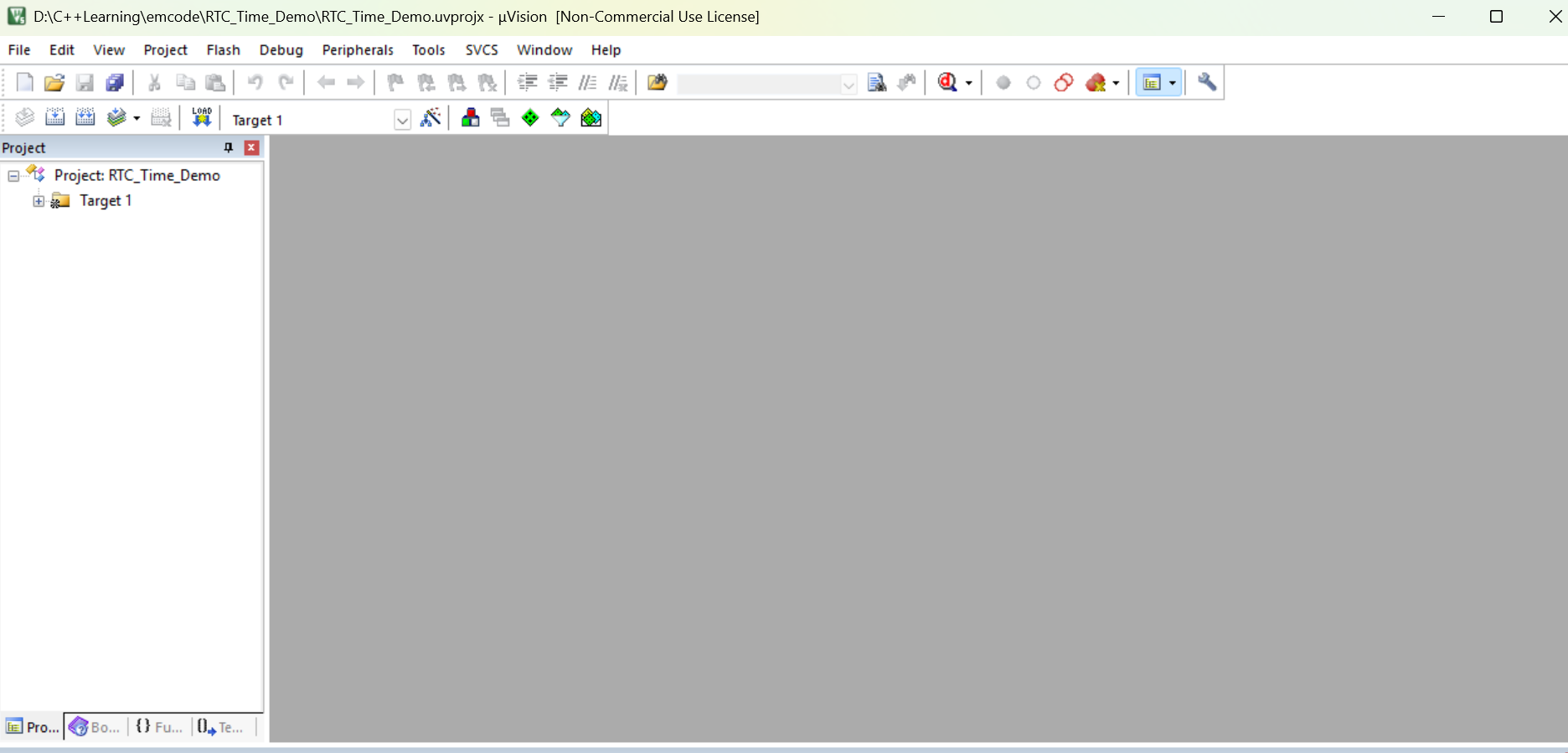

这个时候一个工程项目就生成好啦，如下：

新建/添加文件

有了工程还不够，就像建房子一样，这时候只是把钢筋水泥弄好，做出个房子的外型，离真正可以居住的温馨小屋还差亿点点距离。所以这时候就得加点核心进来，也就是我们的源代码。

创建示例工程

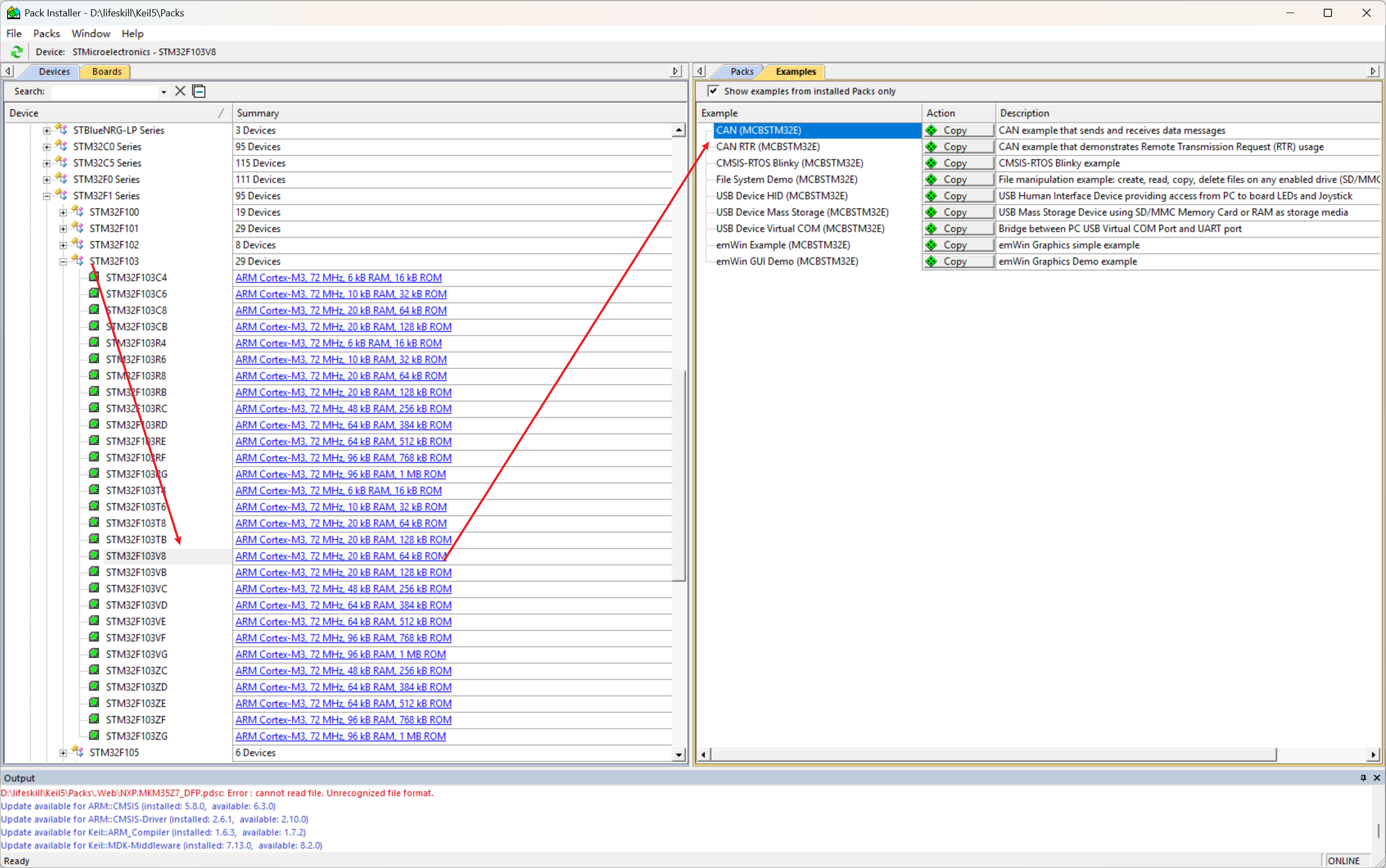

用 Pack Installer 安装 DFP 后，直接打开芯片厂商提供的示例工程，理解工程结构

这里以其提供的工程项目为例，如下：

示例名称	难度	用途
CMSIS-RTOS Blinky	⭐ 简单	LED 闪烁 + RTOS 基础
USB Device Virtual COM	⭐⭐ 中等	串口通信
emWin Example	⭐⭐⭐ 较难	图形界面显示
USB Device HID	⭐⭐⭐ 较难	USB 键盘/鼠标
USB Device Mass Storage	⭐⭐⭐ 较难	U盘功能
File System Demo	⭐⭐⭐ 较难	SD 卡文件操作
CAN/CAN RTR	⭐⭐⭐ 较难	CAN 总线通信
emWin GUI Demo	⭐⭐⭐⭐ 困难	复杂图形界面

这里为了方便理解，我就选择CSIS-RTOS Blinky

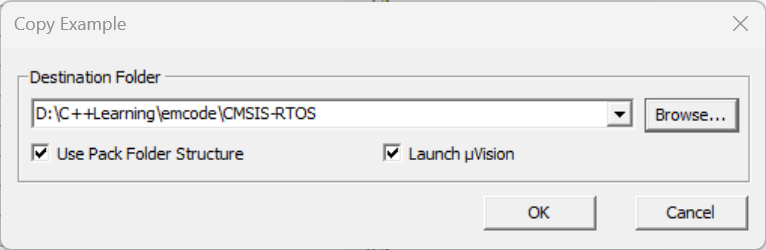

1. 点击对应的 Copy 按钮
2. 等待下载完成（可能需要几分钟）
3. 安装完成后，示例会自动添加到系统中

理解工程结构

打开工程后，会看到以下文件结构：

Project: RTOS_Blinky
│
├───RTE (Run-Time Environment)
│    ├───CMSIS
│    │    └── RTX_Conf_CM.c       ← RTOS 配置文件
│    ├───Device
│    │    └── STM32F103C8
│    │         ├───startup_stm32f10x_md.s  ← 启动文件
│    │         └───system_stm32f10x.c      ← 系统配置
│    └───_RTOS_Blinky
│
├───Blinky.c                      ← 主程序（LED 闪烁）
├───main.c                        ← 入口函数
└───README.txt                    ← 说明文档

📄 关键文件说明：

main.c - 程序入口：

int main(void) {
    SystemInit();           // 系统初始化（时钟配置）
    osKernelInitialize();   // RTOS 内核初始化
    osThreadCreate(osThread(Blinky), NULL);  // 创建 LED 任务
    osKernelStart();        // 启动 RTOS
}

Blinky.c - LED 闪烁任务：

void Blinky(void const *argument) {
    for (;;) {
        LED_On();           // 开 LED
        osDelay(500);       // 延时 500ms
        LED_Off();          // 关 LED
        osDelay(500);       // 延时 500ms
    }
}

四、具体使用

1. 打开工程

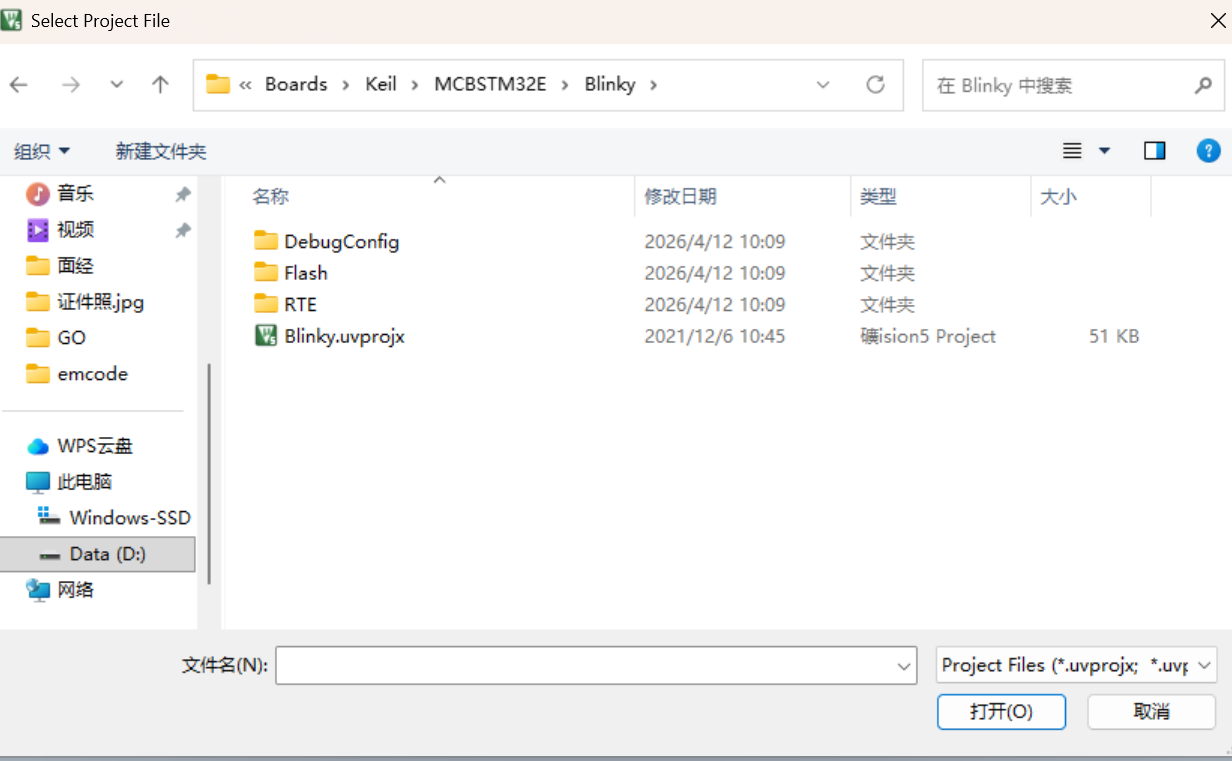

1. 在 Keil 5 中，点击 Project → Open Project（或按 Ctrl+O）
2. 导航到示例工程目录
3. 选择 .uvprojx 文件（Keil 5 工程文件）
4. 点击 Open

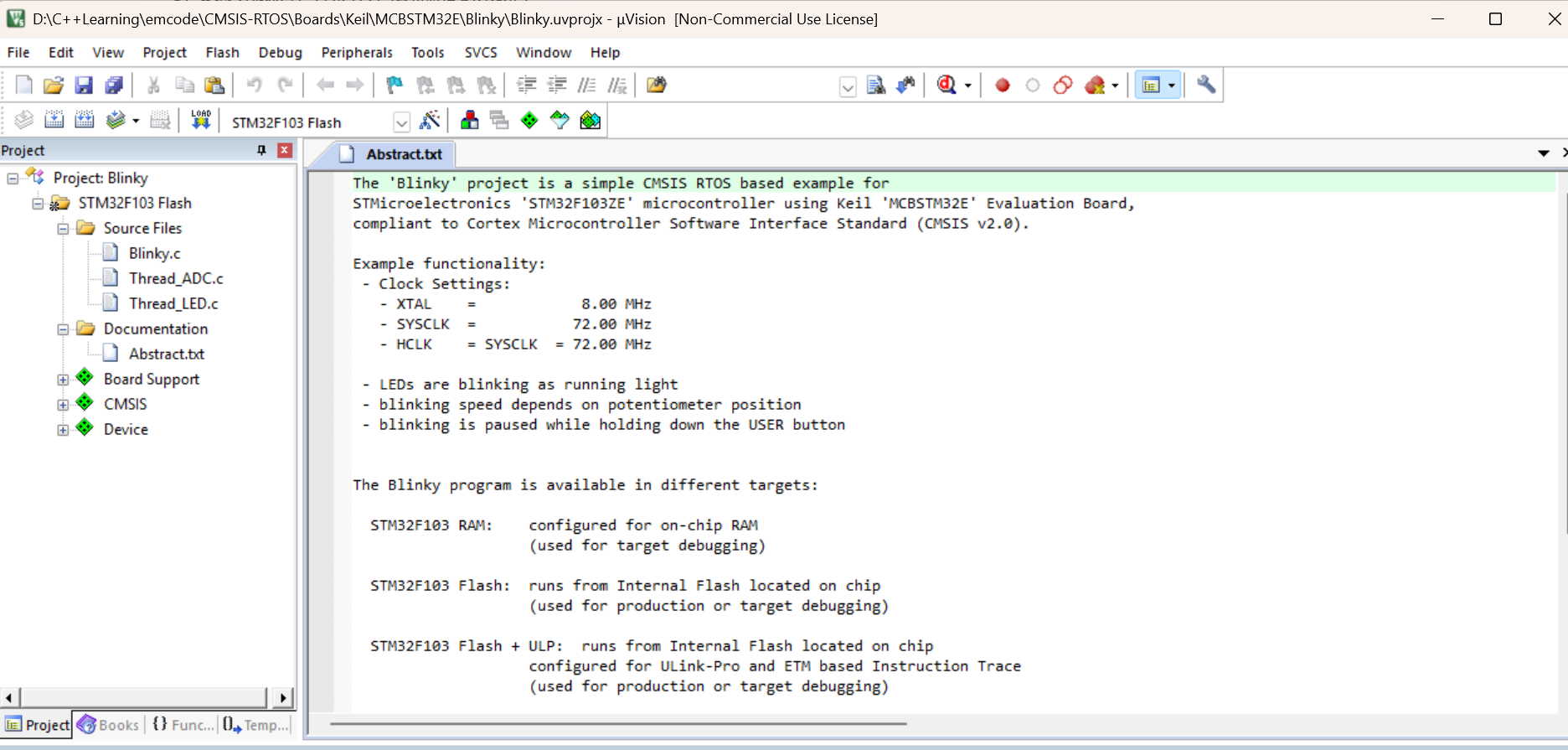

打开之后结果如下：

---

2. 新建/添加文件

如果是有了工程还不够，就像建房子一样，这时候只是把钢筋水泥弄好，做出个房子的外型，离真正可以居住的温馨小屋还差亿点点距离。所以这时候就得加点核心进来，也就是我们的源代码。

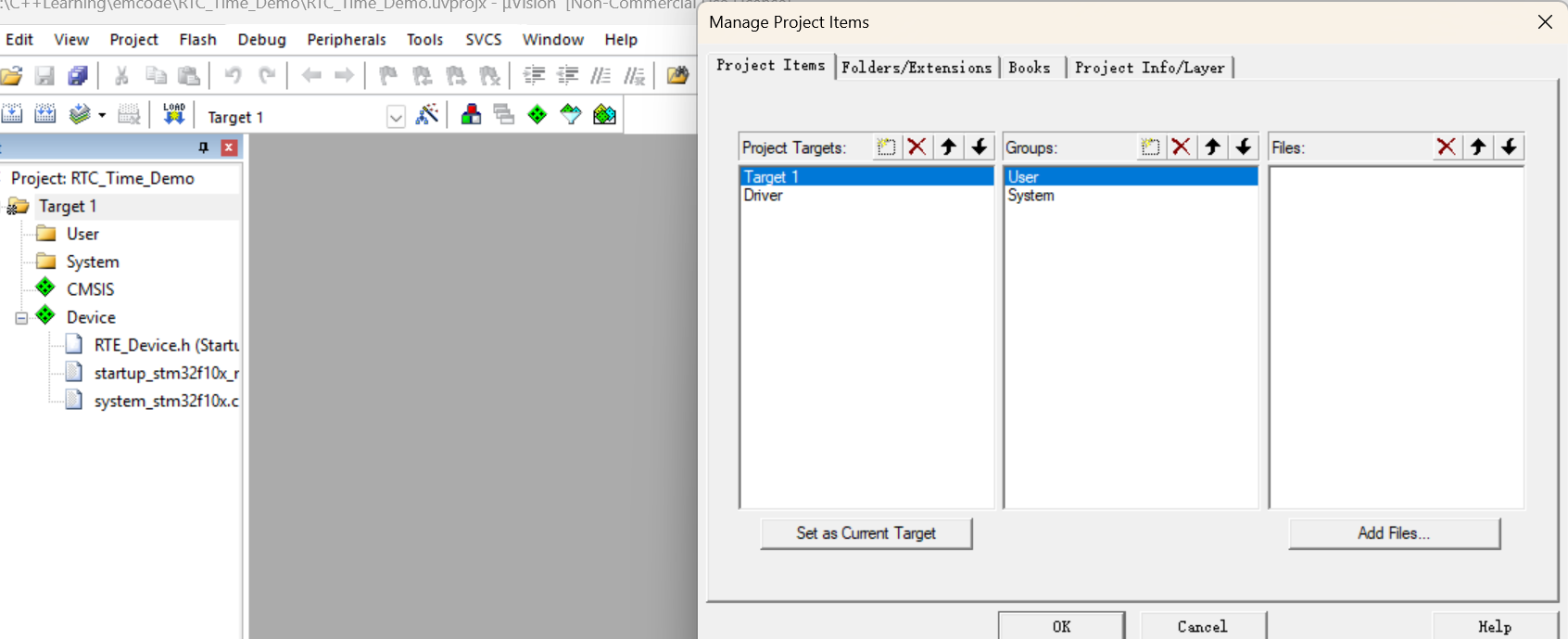

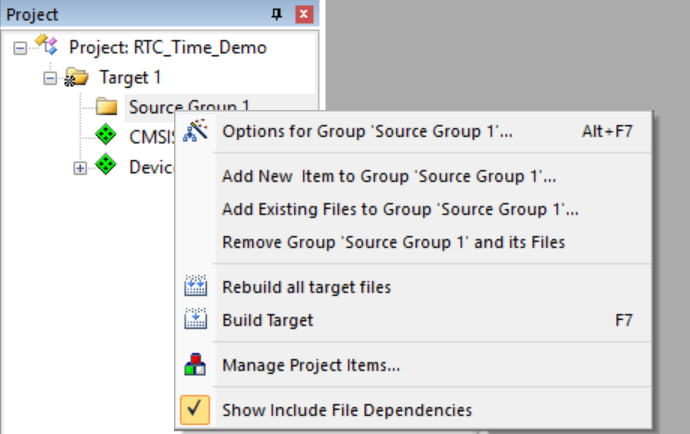

创建文件组

1. 右击项目选择 Manege Project Items
2. 右键 Source Group 1 → Rename → 改为 User
3. 右键 Target 1 → Add New Group to Group ‘User’
   • 输入：Driver
4. 再添加一个组：
   • 输入：System

但是当前我是以示例工程作为示例，所以可以不用新增其他文件

---

3. 配置工程

为了可以正常地跟开发板及烧录器进行匹配，这里我们还需要对工程进行一些配置。

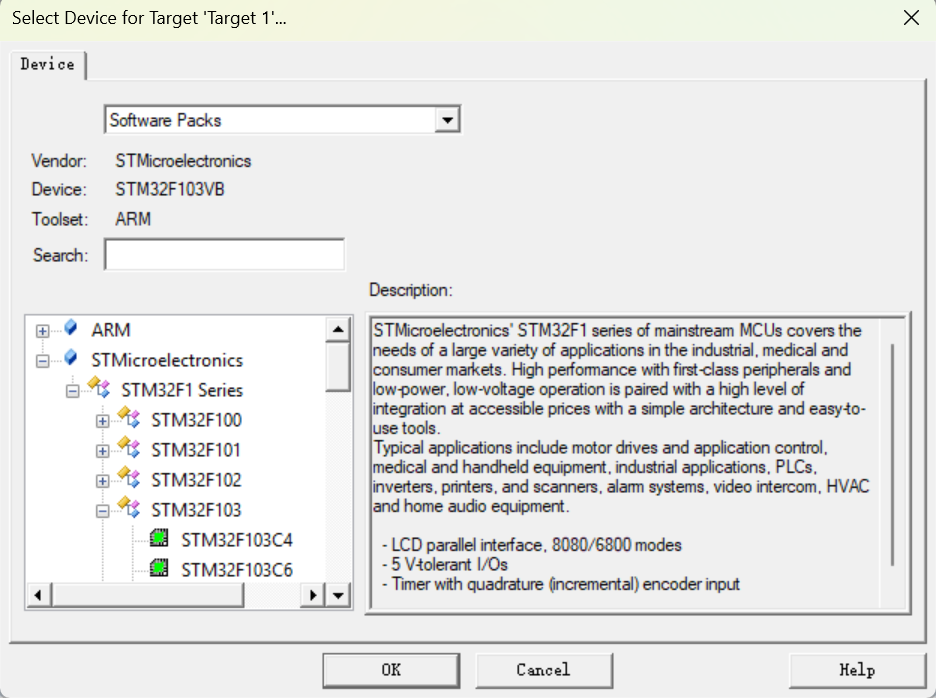

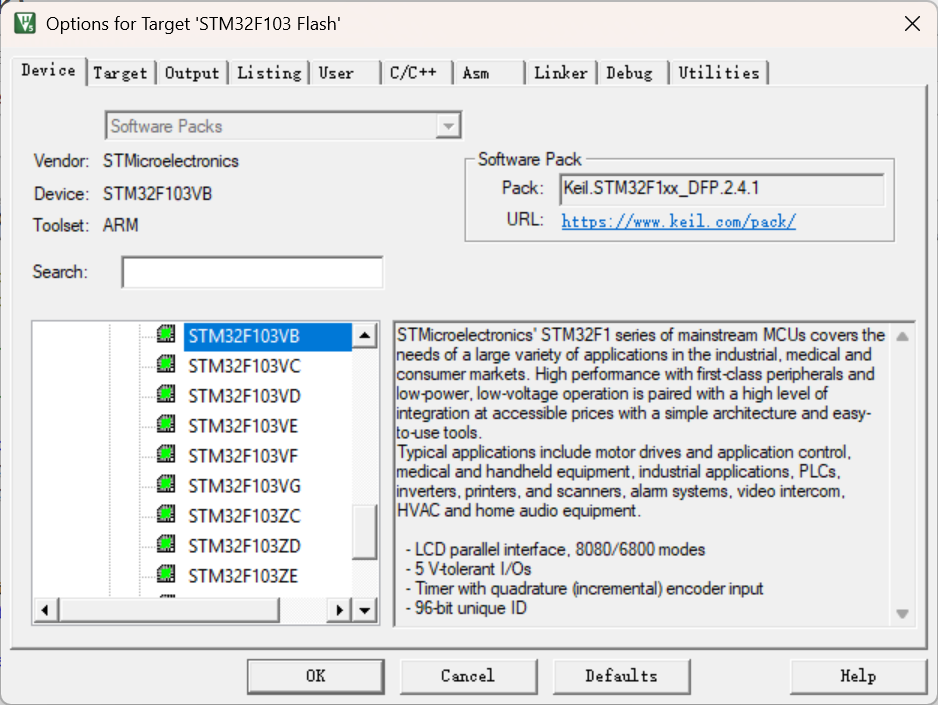

3.1 选择正确的芯片型号

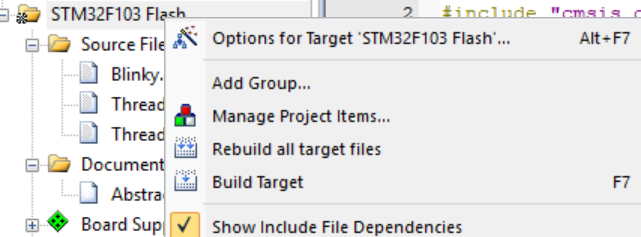

1. 右键点击项目名 → Options for Target ‘…’（或点击工具栏魔术棒图标 🔧）



2. 在 Device 标签页：

   • 点击 Change… 按钮
   • 展开 STMicroelectronics → STM32F1 Series
   • 选择你的具体型号，例如：STM32F103VB
   • 点击 OK



---

3.2 配置调试器

选择在线调试或离线仿真两种方式，如果有开发板，建议选在线调试直接在板子上进行实验。

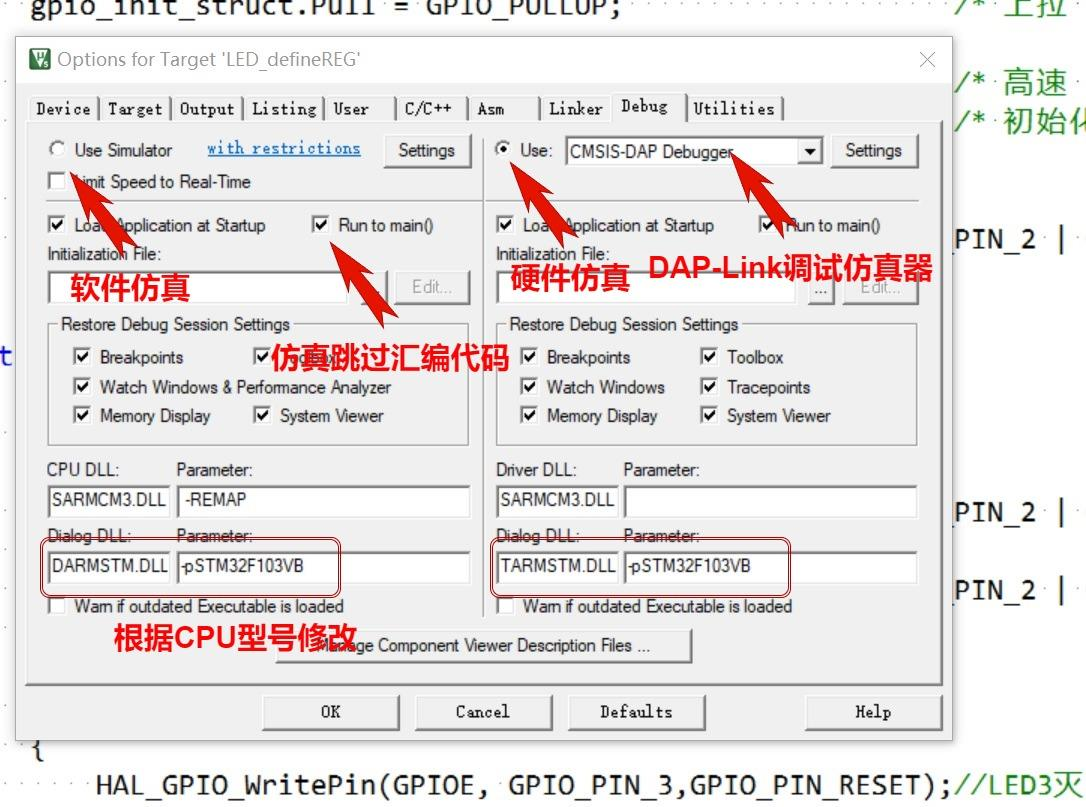

离线仿真设置

1. 选择仿真器：在 Keil5 中，点击魔法棒图标，进入项目设置页面。在“Debug”选项 卡中，选择“Use Simulator”。
2. 设置晶振：输入你所使用的单片机板子的晶振频率。
3. 选择 DLL 文件：根据所使用的单片机型号，选择相应的 DLL 文件。例如，使用 STM32 系列单片机时，选择 DARMSTM.DLL。


如果是没有开发板的情况，想要大致跑下自己写的逻辑有没有问题，可以使用离线仿真这种方式。但如果逻辑中涉及跟单片机外设或开发板外围电路的一些配合，则不适合使用这种方式调试。

在线烧录设置

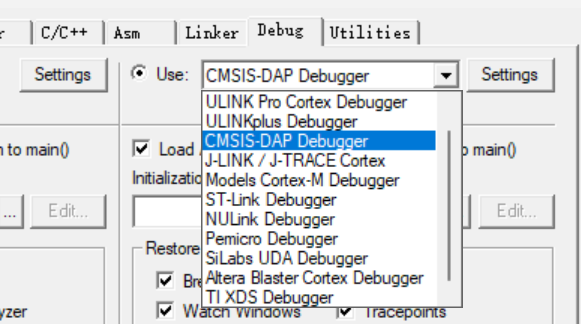

选择了在线调试后，需要选择烧录器的类型。

① 选择烧录器类型（这里我们选择，也就是开发板上自带的这个烧录器的类型）

这里还得看具体的烧录器配置，我之前选择ST-Link导致我后面在烧录的时候出现了：No ST-LINK detected"，表示我选错了 选错了调试器类型

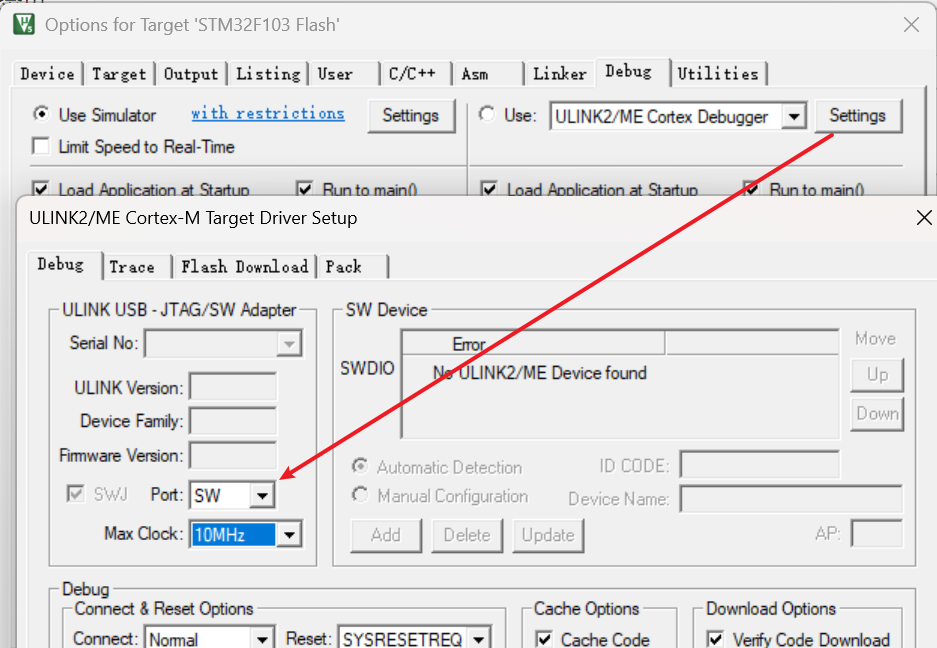

② 点击右侧的 Settings 按钮：

• Port 选择：SW

• Max Clock 设置为：5 MHz（默认 10MHz）（如果烧录失败，降低到 1 MHz）

• 点击 OK



③ 测试连接：

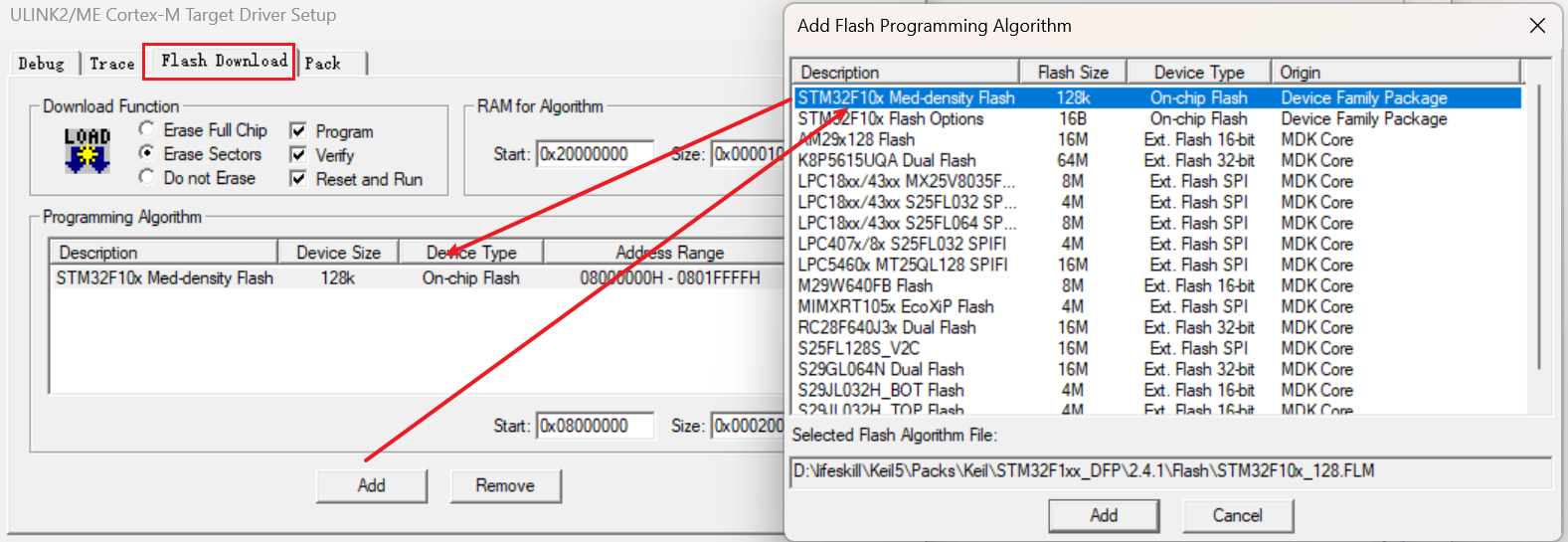

• 点击 Flash Download 标签页

  Programming Algorithm：烧录算法选择，一般选择完芯片后，会自动选择对应的烧录算法。手动添加烧录算法。添加方式很简单，把对应的算法文件（后缀是FLM）放到Keil安装根目录 Keil_v5/ARM/Flash 路径下，点 Add 按钮，选择对应的文件即可。

• 点击 Add 添加 Flash 算法（通常会自动添加）

• 确保看到你的芯片 Flash 信息

1. Erase Full Chip：擦除整片，每次下载时，都会对整个Flash进行擦除操作。
2. Erase Sectors：擦除部分，每次下载时，只会擦除使用到的Flash扇区（备注：只要在start和size设置好程序擦除的范围就可以避免自己的存储的flash数据被误擦）。
3. Do not Erase：不擦除，每次下载时，不擦除原本代码。
4. Program：烧录，下载时才会把代码写入Flash，否则不写入。
5. Verify：校验，烧录代码之后，对代码进行校验。
6. Reset and Run：复位并运行，下载完成之后，立即复位运行程序。
7. RAM for Algorithm：给烧录算法的RAM空间，一般选择完芯片之后，按默认就行。
   1. Start：RAM空间的起始地址。
   2. Size：RAM空间的大小。

理解 Max Clock

Max Clock 是 SWD/JTAG 调试接口的时钟频率（SWCLK 引脚的信号频率）。

作用原理：

PC (Keil) ←→ CMSIS-DAP←→ SWCLK/SWDIO ←→ STM32芯片
           ↓
      这个时钟频率控制通信速度

• 高频率 = 烧录/调试速度快，但稳定性差
• 低频率 = 烧录/调试速度慢，但稳定性好

场景对比：

情况	推荐频率	原因
短接线、良好环境	10 MHz	速度快，节省时间
长接线、杜邦线	1-5 MHz	减少信号干扰
烧录失败、不稳定	1 MHz	最稳定，保证成功
芯片时钟配置错误	1 MHz	芯片时钟异常时仍能通信

常见问题场景：

问题 1：烧录时断时续

Error: Flash Download failed - Target DLL has been cancelled

解决：降低 Max Clock 到 1 MHz

问题 2：调试时经常断开

Error: Could not stop Cortex-M device

解决：降低频率，增加稳定性

问题 3：芯片时钟未配置或错误

• 如果芯片使用内部 8MHz HSI，SWD 频率过高会通信失败
• 降低到 1 MHz 确保可靠通信

Flash 算法

Flash 算法（在 Keil 里通常以 .FLM 文件存在）负责调试器与 MCU 内部 Flash 通信的全套操作：

功能	说明
擦除 (Erase)	按扇区(Sector)或整片(Chip)擦除，将数据恢复为 0xFF
编程/写入 (Program)	把编译好的代码数据写入 Flash 指定地址
校验 (Verify)	写入后立即读回对比，确保数据 100% 正确
空白检查 (Blank Check)	检查某块区域是否已是空的（全 0xFF），避免重复擦除
读/写保护操作	解除或设置芯片的 Read/Write Protection 状态

🤔 为什么需要它？

不同 MCU 的 Flash 控制器硬件设计完全不同：

• 操作命令序列不同（STM32 是写寄存器解锁→擦除→编程→锁存）
• 时序要求不同（等待 Busy 标志、延迟周期）
• 扇区划分不同（F1 系列是 1KB/页，F4 系列是 16KB/128KB 混合扇区）
• 电压/温度补偿机制不同

Keil 的调试核心（ST-Link/J-Link 固件）是通用的，它不懂具体芯片怎么操作 Flash。Flash 算法就是**“翻译官”**，把通用的下载指令翻译成目标芯片能听懂的寄存器操作。

⚙️ 在 Keil 中是如何工作的？

当你点击下载或进入调试时，幕后流程如下：

1. 加载：Keil 从 Flash Download 列表中找到对应的 .FLM 文件
2. 搬运：通过 SWD/JTAG 把这段算法代码临时下载到 STM32 的 RAM 中
3. 执行：调试器发送命令，让 CPU 执行 RAM 里的算法代码
4. 操作：算法代码直接读写 Flash 控制器寄存器，完成擦除/写入/校验
5. 清理：操作完成后，算法从 RAM 移除，你的正式程序开始运行

💡 关键点：算法是跑在目标芯片 RAM 里的，不是跑在电脑或调试器里的。

📦 通俗比喻

调试器 (ST-Link)  = 快递员
你的代码数据     = 包裹
Flash 算法       = 不同小区的“门禁密码 + 电梯操作指南 + 楼层分布图”
芯片内部 Flash   = 一栋结构复杂的公寓楼

没有算法 → 快递员到了门口，不知道按哪个键、怎么进楼、包裹该放几零几
有了算法 → 快递员按指南操作，准确把包裹送到指定房间

---

3.3 编译选项设置

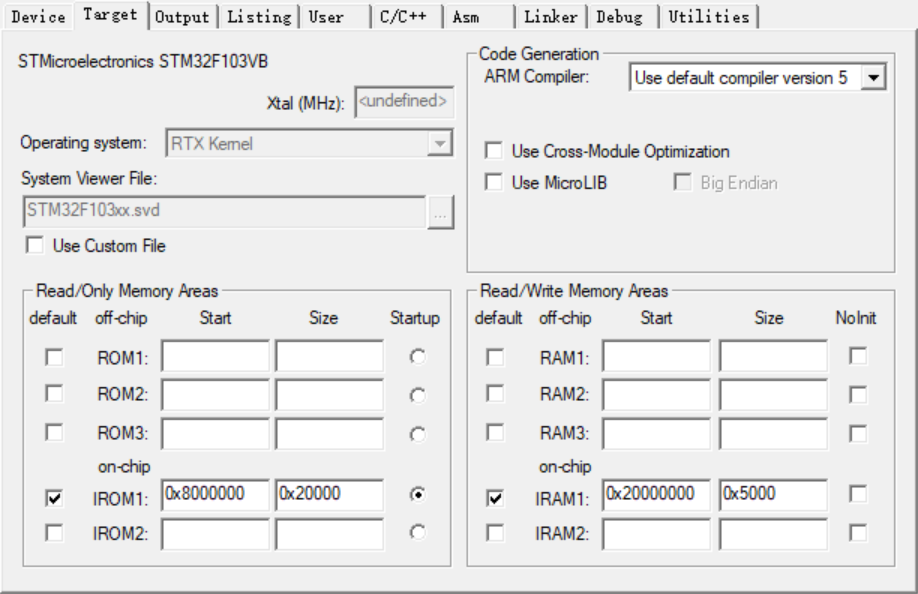

1. Target 标签页：

   XTAL (MHz): 8.0
   Read/Only Memory Areas:
     IROM1: Start = 0x08000000, Size = 0x10000 (64KB)

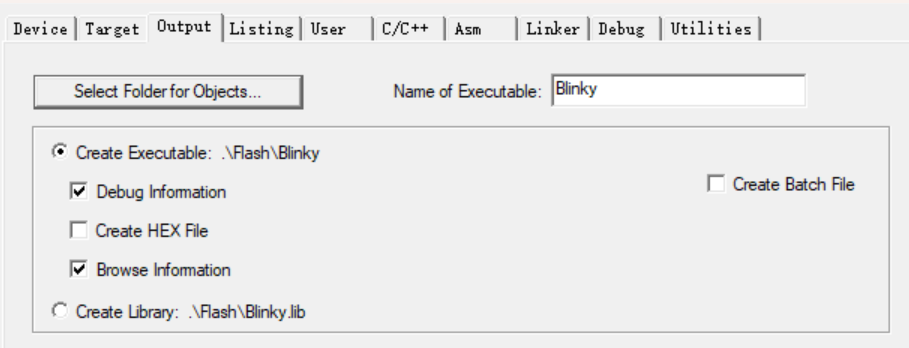

2. Output 标签页：

   • 勾选 Create HEX File（生成 HEX 文件）

   • 点击 Select Folder for Objects… 选择输出目录（一般默认生成放在当前工程路径下，所以这个可以不用管的）



   有些场合下，只能通过Hex文件进行烧录，这时候就需要在工程里勾选"Create HEX File"，这样在编译之后工程会自动生成Hex的可执行文件。

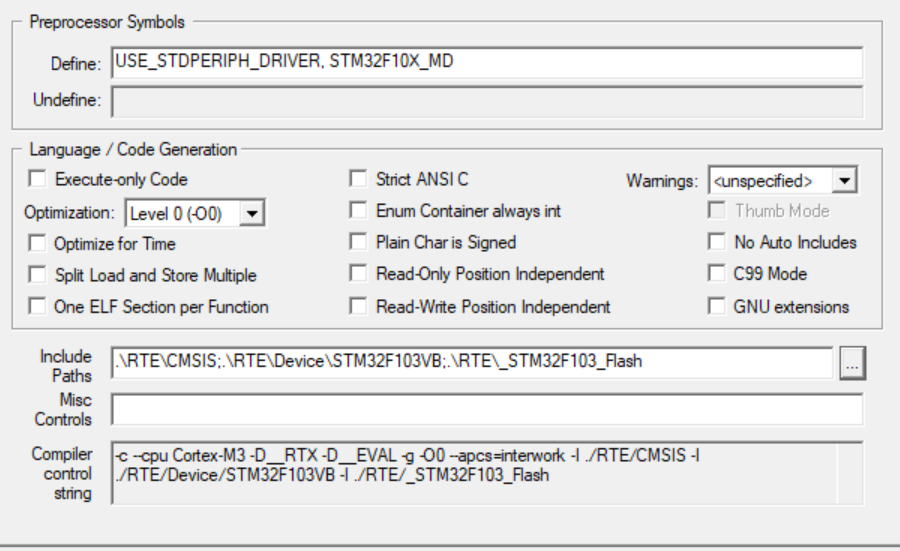

3. C/C++ 标签页：（重点⭐⭐，必须设置）

   • Define 框中输入：

     USE_STDPERIPH_DRIVER, STM32F10X_MD


   • Include Paths 添加必要路径：

     • 点击 … 按钮

     • 添加：

       ./RTE/_RTOS_Blinky
       ./RTE/CMSIS
       ./RTE/Device/STM32F103VB


知识补充

🔍Q1.Define 框里的内容到底是什么？

在 C 语言中，#define 用于定义宏。Keil 的 Define 框的作用是：在编译整个工程时，自动在所有源文件头部注入这些宏定义。

1. USE_STDPERIPH_DRIVER

• 字面意思：使用标准外设驱动库（Standard Peripheral Library）

• 底层作用：STM32 的官方库文件（如 stm32f10x.h）里写满了条件编译代码：

  #ifdef USE_STDPERIPH_DRIVER
      #include "stm32f10x_conf.h"  // 引入外设配置文件
  #endif


  如果你不在 Define 框里写这个宏，编译器就会跳过 #include，导致后续所有 GPIO、USART、RTC 等函数全部报 undefined identifier（未定义标识符）。

  💡 注：如果用的是较新的 HAL 库，这里通常换成 USE_HAL_DRIVER。你看的这个老示例基于 SPL 库，所以是 STDPERIPH。

2. STM32F10X_MD

• 字面意思：STM32F10 系列 中容量（Medium Density） 芯片

• 底层作用：STM32F103 有很多子型号，Flash 大小不同，外设也有差异。库文件通过宏来区分：

  #if defined (STM32F10X_LD)   // 小容量 (16K~32K Flash)
  #elif defined (STM32F10X_MD) // 中容量 (64K~128K Flash) → 如 C8、RB
  #elif defined (STM32F10X_HD) // 大容量 (256K~512K Flash) → 如 ZET6、RCT6
  #endif


  定义 MD 后，编译器只会编译与你芯片匹配的外设代码，避免编译进不存在的硬件驱动导致报错，同时减小固件体积。

  ⚠️ 注意：如果实际用的是 STM32F103RCT6（256KB Flash），这里必须改成 STM32F10X_HD，否则烧录后部分功能会异常！

---

📂 Q2.Include Paths（头文件路径）为什么必须手动加？

编译器的“找文件”规则：

当写 #include "stm32f10x.h" 时，编译器默认只去两个地方找：

1. 当前 .c 文件所在的文件夹
2. 编译器自带的标准库路径

但 Keil 的 Pack 安装包把文件分散放在了 RTE/ 子目录里，编译器根本不知道去哪找。Include Paths 就是告诉编译器：“去这些文件夹里搜头文件！”

如果不加这些路径 → 编译直接报：

error: #5: cannot open source input file "stm32f10x.h": No such file or directory

🛠 现代 Keil 开发中的“自动 vs 手动”

你问“其他一般默认即可，为啥这个要手动？” 这里有个重要背景：

• 早期 Keil（无 Pack 时代）：所有路径和宏都必须手动敲，非常繁琐。
• 现代 Keil 5 + CMSIS-Pack：当通过 Pack Installer 安装 DFP 并在 RTE 界面勾选组件后，Keil 理论上会自动生成 这些路径和宏。
• 为什么还看到需要手动加？
  1. Pack 安装不完整或路径未刷新。
  2. 手动配置是最稳妥的兜底方案，尤其适合理解底层机制。

✅ 建议：在新建工程时，如果使用了 Pack 和 RTE 勾选器，通常不需要手动填。但理解这些配置的含义，能让你在遇到 #include 找不到、宏未定义、芯片型号不匹配等 90% 的编译错误时，瞬间定位问题.

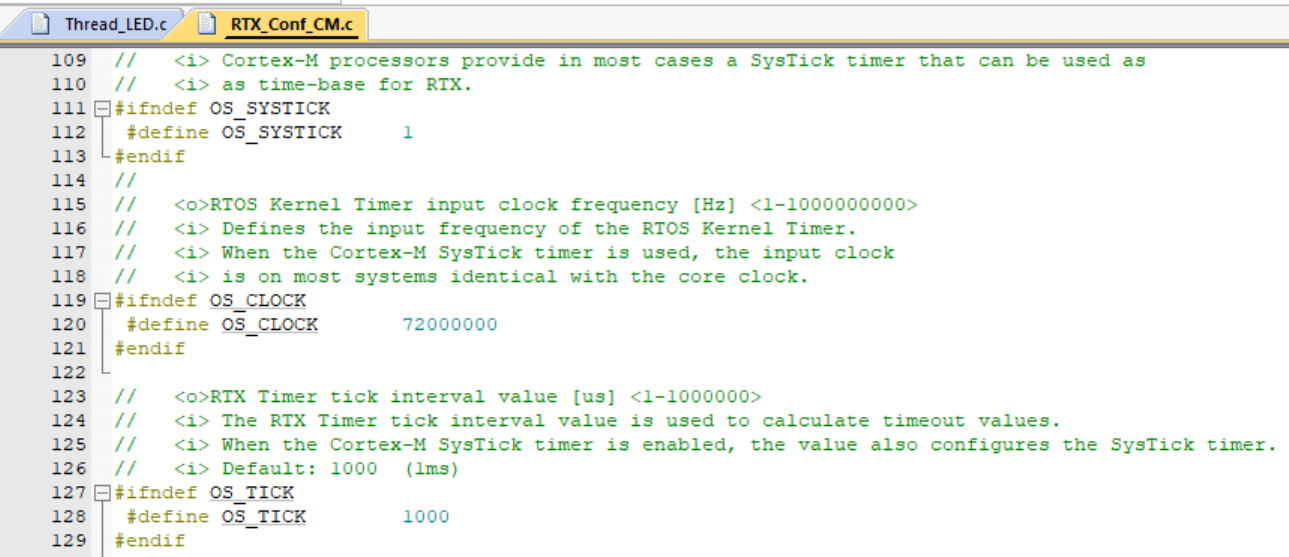

3.4 RTX RTOS 配置

1. 展开左侧项目树，找到 RTE 文件夹

2. 双击 RTX_Conf_CM.c 文件

3. 检查关键配置：

   #define OS_CLOCK 72000000  // 系统时钟 72MHz
   #define OS_TICK 1000       // RTOS 心跳 1ms


---

4. 编译工程

方法 1：工具栏按钮

• 点击工具栏的 Rebuild 按钮（两个箭头循环图标 🔄）

方法 2：快捷键

• 按 F7 键

方法 3：菜单

• Project → Rebuild all target files

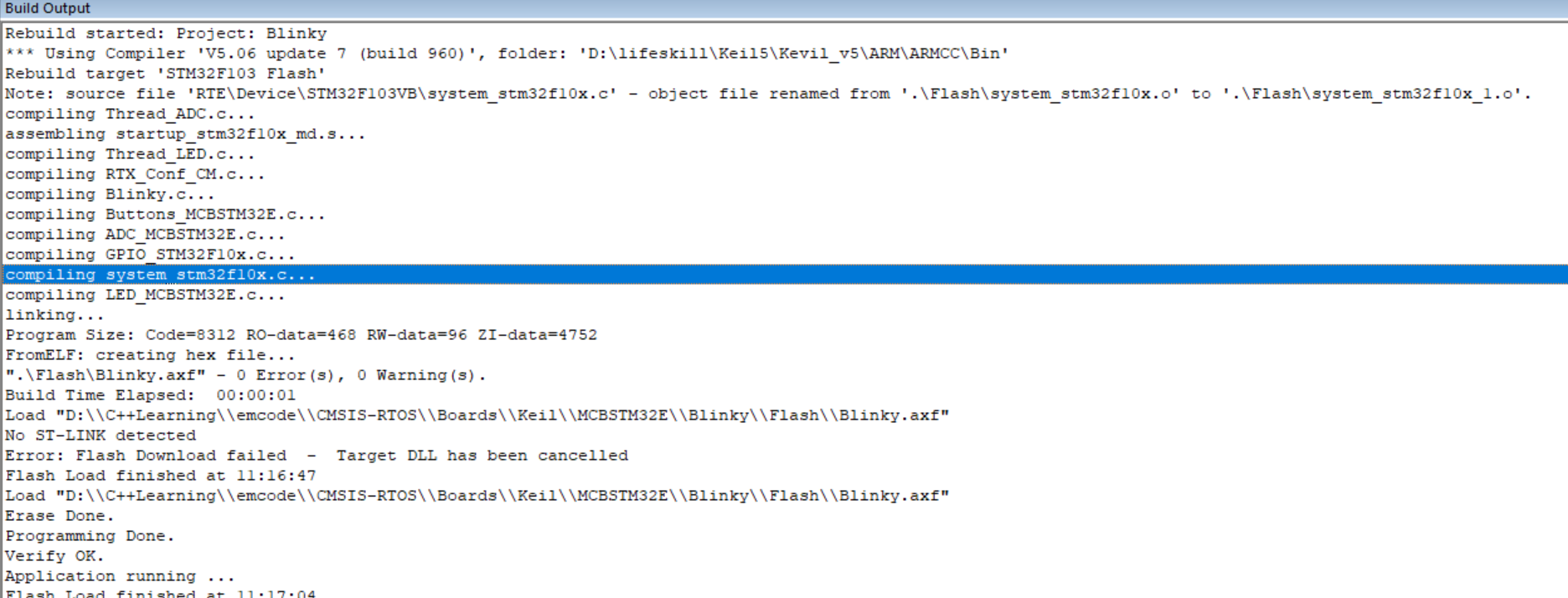

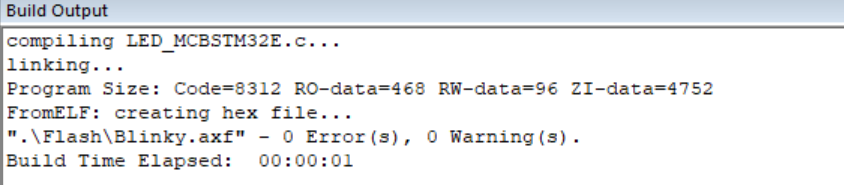

查看编译结果

底部 Build Output 窗口显示：

成功标志：0 Error(s), 0 Warning(s)

注：如果此时出现了Error信息，则无法编译通过，需要修改源代码直到编译结果0-Error，才可以正常生成可执行文件。如果出现Warning信息，可视情况进行处理，Warning信息不影响编译结果，但建议多关注下这些Warning信息，很多Bug就隐藏在里面。

常见编译错误及解决：

错误 1：找不到头文件

error:  #5: cannot open source input file "stm32f10x.h": No such file or directory

解决：

• Options → C/C++ → Include Paths
• 添加路径：./RTE/Device/STM32F103C8

示例：

D:\lifeskill\Keil5\Packs\Keil\STM32F1xx_DFP\2.4.1\Device\Include\stm32f10x.h(8347): error:  #5: cannot open source input file "stm32f10x_conf.h": No such file or directory
    #include "stm32f10x_conf.h"
Blinky.c: 0 warnings, 1 error
compiling Buttons_MCBSTM32E.c...

这个错误非常明确：编译器找不到 stm32f10x_conf.h 文件。这是 STM32 标准外设库（SPL）的核心配置文件，示例工程依赖它来启用/关闭各种外设。

别担心，这是 Keil 导入旧版 Pack 示例时的常见问题。

1. 方式一：将该文件（文件可以用 Everything 搜一下就可以了，一般默认放在 \Packs\Keil\STM32F1xx_DFP\2.4.1\Device\Include）复制到 复制 到工程根目录（即和 Blinky.uvprojx 同级的文件夹）。

   原理：Keil 默认会将工程根目录加入头文件搜索路径。文件放这儿，编译器立刻就能找到

2. 方式二：在 Keil 中添加头文件路径（更规范）

3. 重新编译：点击 Keil 的 Clean（垃圾桶图标）→ 再点击 Rebuild（F7）。

错误 2：未定义符号

error:  #20: identifier "LED_PORT" is undefined

解决：

• 检查是否安装了正确的 Pack
• Pack Installer → 安装 STM32F1xx_DFP

错误 3：代码大小超限

Error: L6406E: No space in execution regions

解决：

• MDK-Lite 版本限制 32KB
• 使用教育授权或商业版

---

5. 烧录程序到开发板

经过前面的步骤，我们已经得到了机器中识别的执行文件.axf。并且工程也已经配置了对应的烧录器及芯片，此时先连接烧录器到开发板上，点击"Project"->“Optinos for Target ‘xxx’”->“Debug”->"Setting"查看当前是否已正常连接。如果已正常连接，点击，可以看到左下方有个烧录的进度条。

烧录程序

方法 1：工具栏按钮

• 点击 Load 按钮（向下箭头⬇️图标）

方法 2：快捷键

• 按 Ctrl + F8

方法 3：菜单

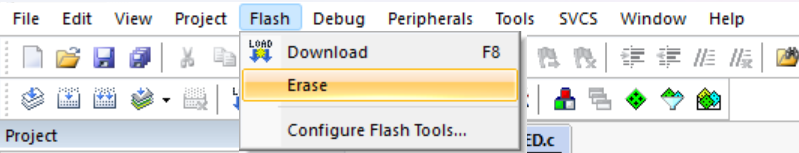

• Flash → Download

此时底部窗口会显示：

✅ 成功标志：Verify OK

烧录失败排查

问题 1：No Target Connected

Error: Flash Download failed - No Target Connected

解决：

• 检查接线
• 检查开发板供电（3.3V LED 是否亮）
• Options → Debug → Settings → 测试 SWD 连接

问题 2：Flash Algorithm 缺失

Error: Flash Download failed - Target DLL has been cancelled

解决：

• Options → Debug → Settings → Flash Download
• 点击 Add 添加正确的 Flash 算法
• 选择 STM32F10x Medium Density Flash

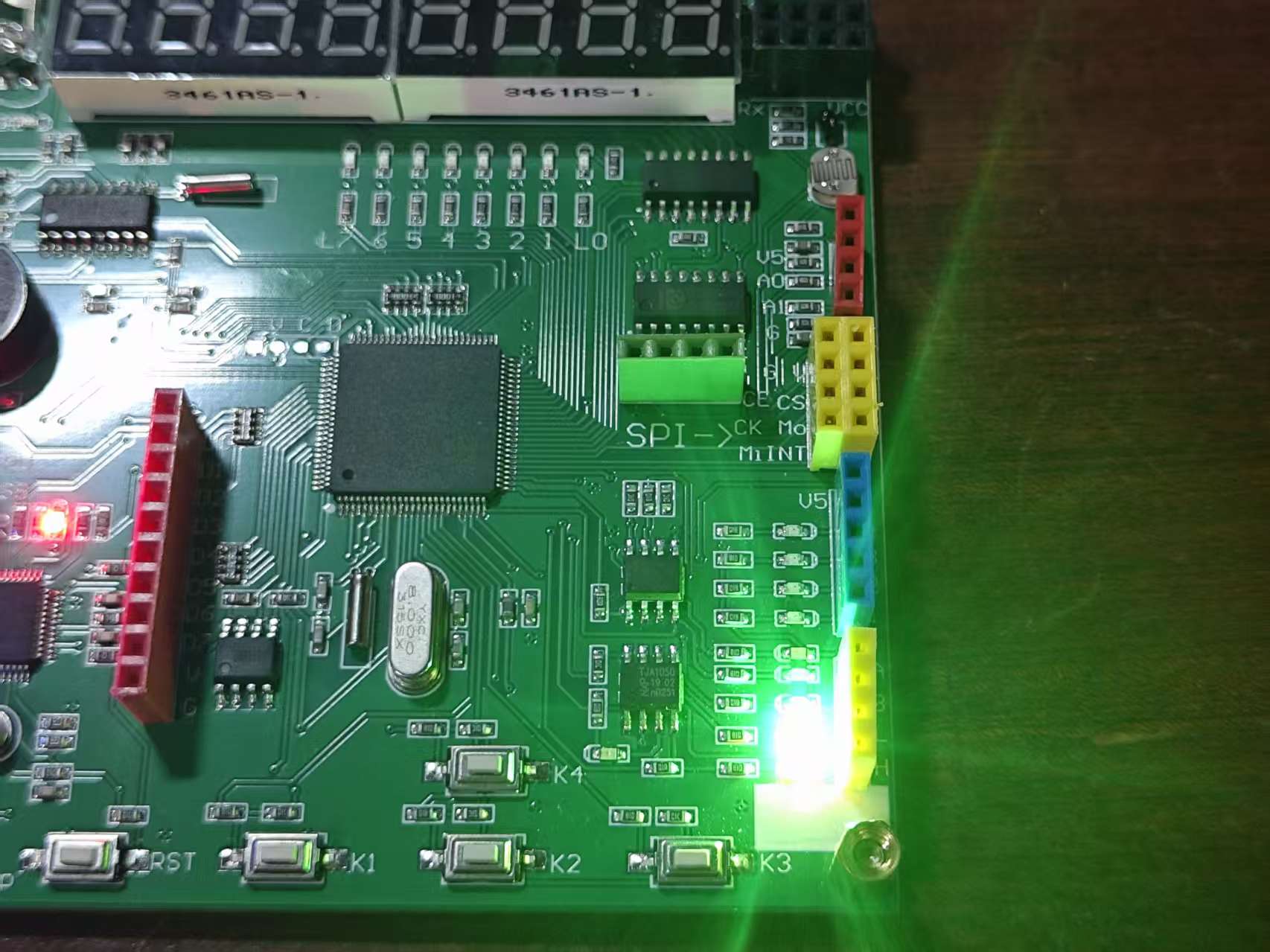

成功烧录之后显示的结果

烧录程序 FlyMcu(mcuisp)

通过串口下载程序

FlyMcu 通过 ISP 烧录与调试器“直接烧录”的最终结果完全一样（都是把 HEX 里的机器码写入 MCU 的 Flash），但实现路径、硬件依赖、速度、功能边界有显著差异。下面按维度对比：

核心区别对比

对比维度	FlyMcu + ISP（串口烧录）	调试器“直接烧录”（SWD/JTAG）
通信接口	UART（TX/RX）	SWD 或 JTAG 调试接口
协议/通道	依赖芯片出厂固化在 ROM 的 Bootloader	调试器通过 CoreSight 架构直接访问 Flash 控制器，绕过 Bootloader
硬件依赖	USB 转 TTL 模块（CH340/CP2102 等）	ST-Link / J-Link / DAP-Link 等仿真器
引脚要求	需配置 BOOT0=1, BOOT1=0（以 STM32F1 为例），使用特定串口引脚	仅需 SWDIO、SWCLK、GND、3.3V，不受 BOOT 引脚影响
烧录速度	受限于串口波特率（通常 115.2k~921.6k），几十 KB 需数秒~十秒级	SWD 有效速率可达数 MHz，通常 1~3 秒完成
功能支持	仅支持擦除、烧录、校验、读 Flash	支持全功能调试、断点、内存读写、Option Bytes 配置、读保护管理、半主机等
读保护影响	若芯片已开启读保护（RDP L1），ISP 通常直接失败	调试器可检测保护状态，支持执行整片擦除解除（需确认是否允许）
适用场景	量产烧录、现场固件升级、无调试器的简易开发板	日常开发调试、快速迭代、需要在线 Debug 的项目

本质相同点

• 写入内容完全一致：HEX 只是 Intel 格式的文本载体，最终都会被转换成二进制机器码写入相同的 Flash 地址。程序运行效果没有任何区别。
• 都不改变硬件设计：只要引脚正确、供电稳定，两种方法写入后 MCU 的行为完全一样。

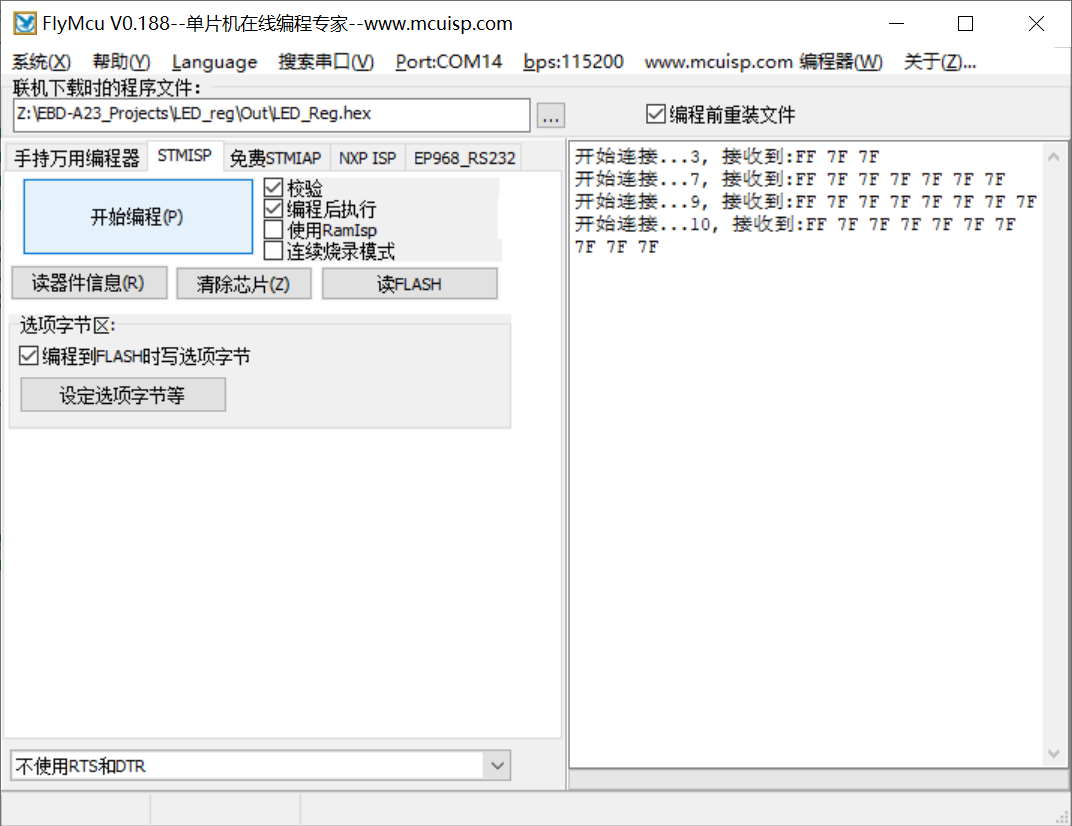

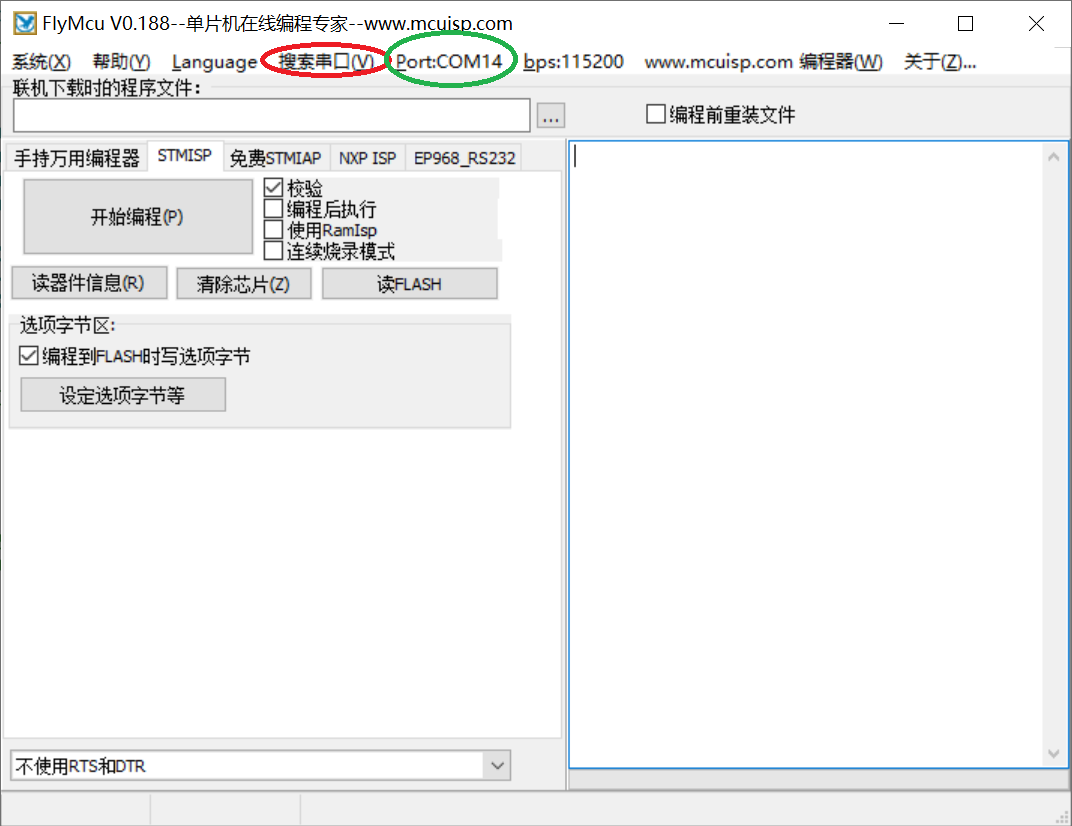

（1）打开 FlyMcu.exe 如图所示

（2）用数据线连接 EBD-A23 开发板的 USB 口，点击搜索串口，再从 Port 菜单中选择对应的 端口号（可从计算机的设备管理器中获知正确的端口号），如图上的 COM14。

（3）从工程文件夹中，找到对应的 hex 文件，点击打开，如图下所示。

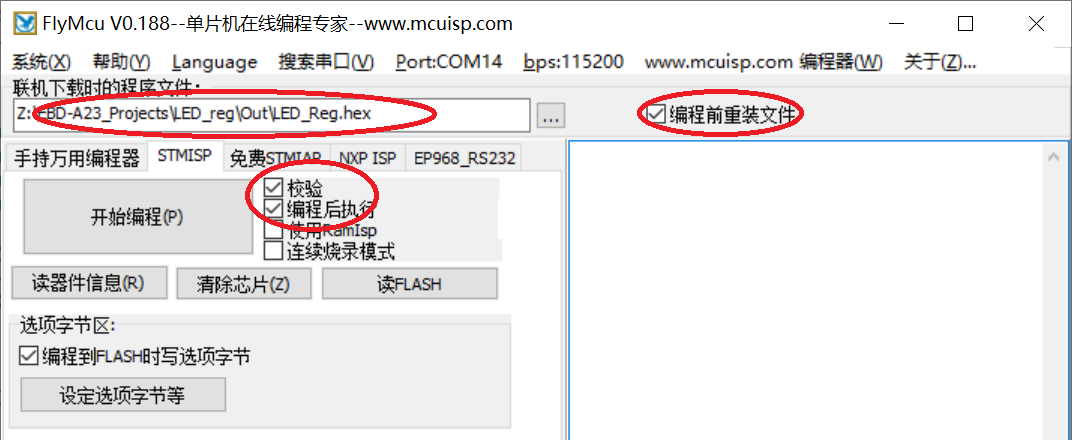

（4）接着选择 STMISP 项，设置如上所示

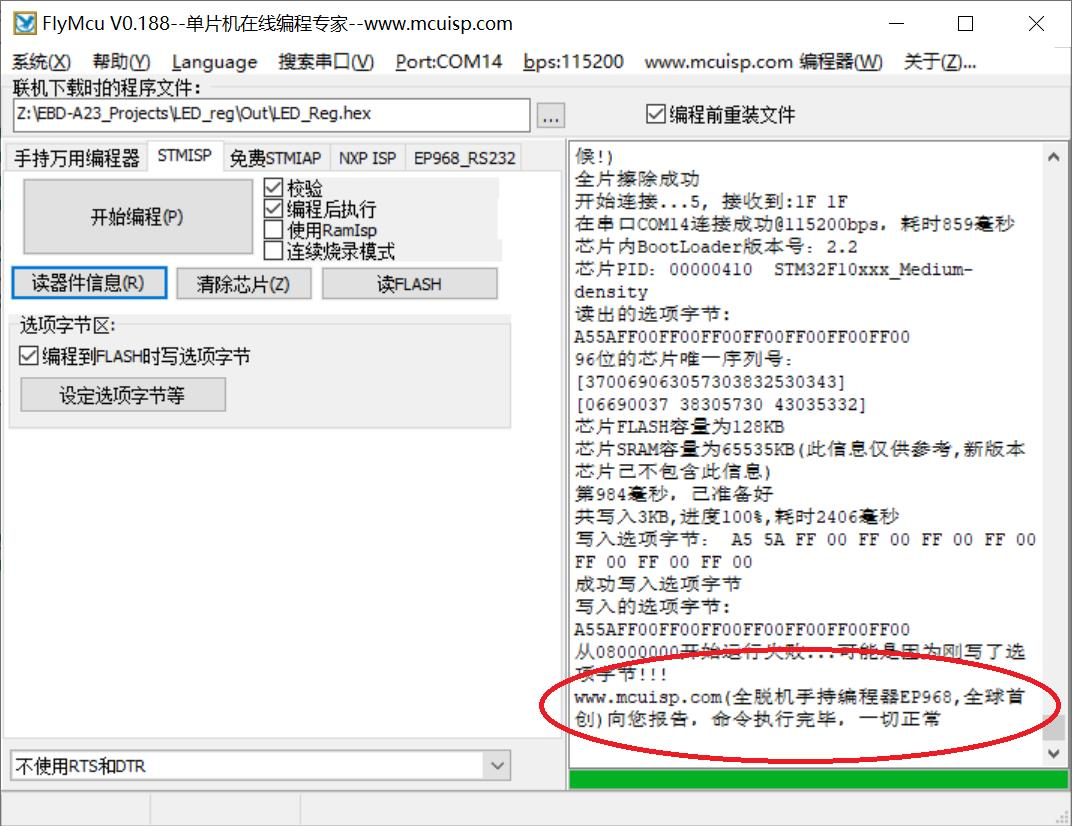

（5）点击开始编程，则系统监测串口，等待芯片连接信号，如下所示，

（6）在开发板上按住 ISP 按键后(BOOT0 高电位，进入 ISP 模式启动)，再按 RESET 按键，释 放 RESET 键后再释放 ISP 键即可将 hex 文件下载到开发板上，如图下所示。可以从开发板 上观察程序运行现象。

---

6. 运行和调试

方式 1：直接运行（最简单）

1. 烧录成功后，拔掉 CMSIS-DAP
2. 给开发板单独供电（5V 或 3.3V）
3. 观察 LED 闪烁（通常 PC13 引脚）

方式 2：调试运行（推荐学习）

步骤 1：进入调试模式

• 点击工具栏的 Start/Stop Debug Session 按钮（🐞 图标）

• 或按 Ctrl + F5

  退出调试界面非常简单，再次按下 Ctrl + F5 即可（该快捷键是“进入/退出调试”的切换开关）。

  🖱️ 鼠标操作方式

  1. 顶部工具栏按钮：点击那个 带红色叉号的调试图标（鼠标悬停会显示 Start/Stop Debug Session）。

     (注：实际图标为红色方块或带斜杠的虫子)

  2. 菜单栏：点击 Debug → Start/Stop Debug Session。

  💡 退出后的状态说明

  项目	说明
  界面变化	自动切回普通的代码编辑视图，底部 Registers/Watch 等调试窗口关闭
  芯片状态	MCU 不会复位，会继续独立运行你之前烧录的程序（只要不断电）
  代码修改	退出后可直接编辑代码，下次编译会自动覆盖旧程序
  按钮变灰	如果按钮呈灰色不可点，说明已退出调试或连接已断开，无需额外操作

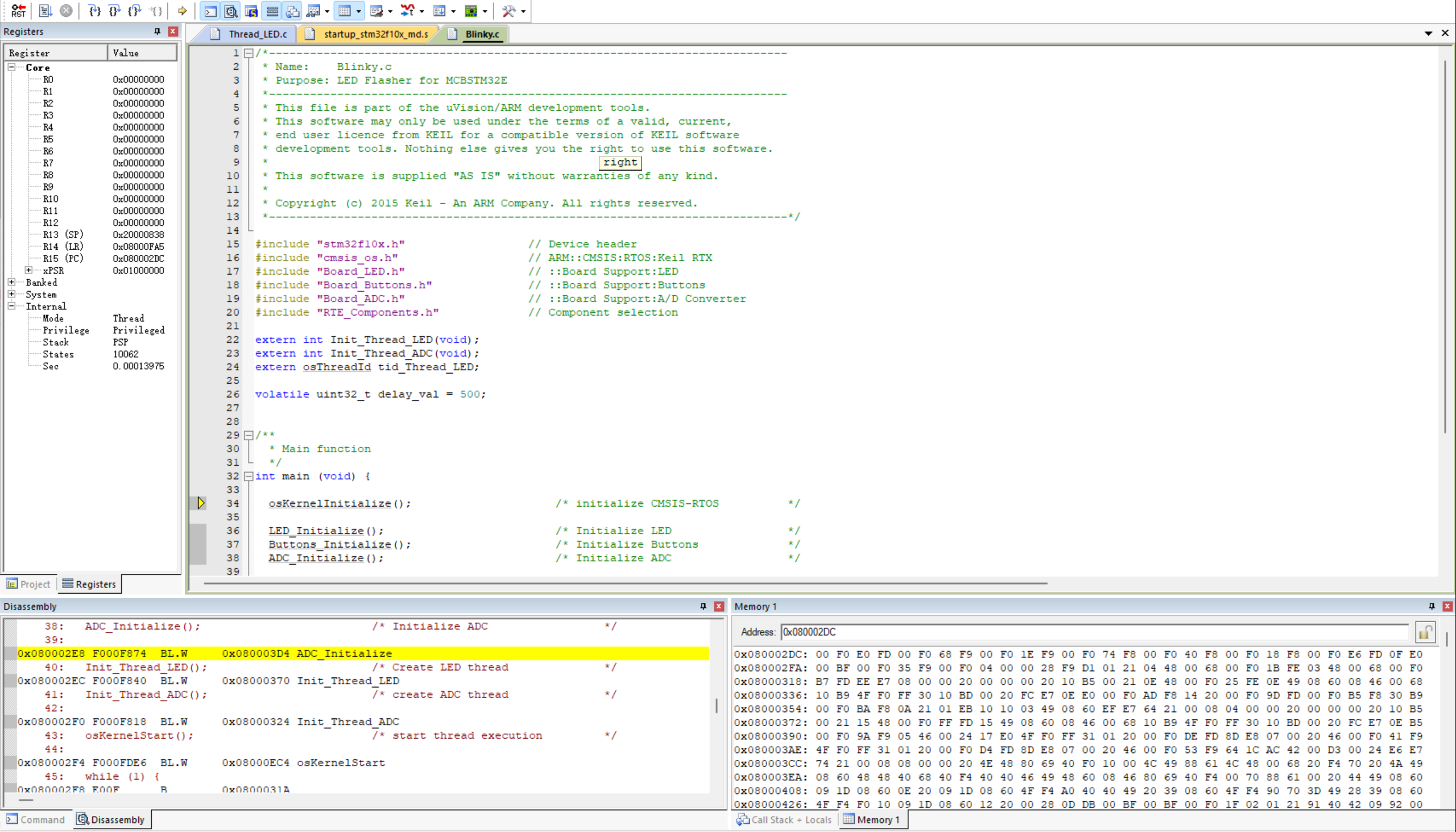

步骤 2：调试界面介绍

1. Disassembly - 反汇编窗口（可关闭）
2. Watch - 变量观察窗口
3. Call Stack + Locals - 调用栈和局部变量
4. Peripherals - 外设寄存器

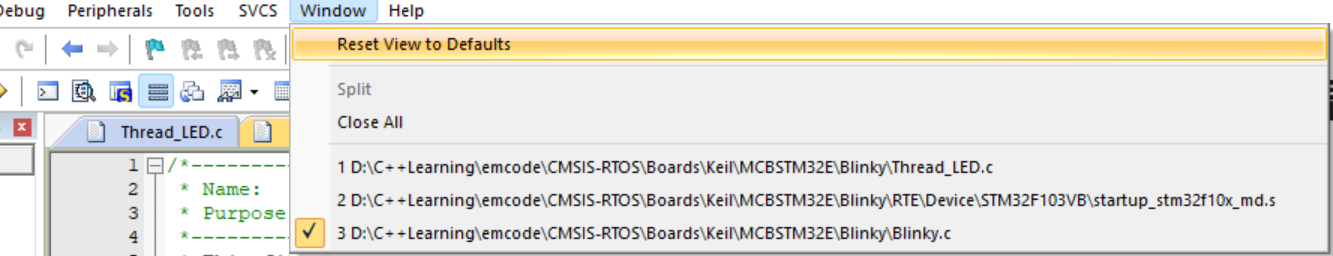

界面乱了想恢复到原来的样子怎么办，如下：

效果：所有窗口会恢复到 Keil 默认布局，包括 Watch、Registers、Memory 等调试窗口

步骤 3：常用调试操作

操作	快捷键	说明
单步跳过	F10	执行当前行，不进入函数
单步进入	F11	进入函数内部
跳出函数	Ctrl+F11	执行完当前函数返回
全速运行	F5	运行到下一个断点
设置断点	Ctrl+B	在代码行左侧点击
停止调试	Ctrl+F5	退出调试模式

步骤 4：观察 LED 控制

1. 在 Blinky.c 的 LED_On() 处设置断点（点击行号左侧）
2. 按 F5 运行
3. 程序会在断点处暂停
4. 查看 Peripherals 窗口：
   • 展开 GPIOC
   • 观察 ODR 寄存器变化
5. 按 F5 继续，观察 LED 状态

五、清除 STM32 已烧录程序

当你发现板子没烧录就有灯亮，说明芯片里已经有程序在运行了。以下是几种清除方法：

方法 1：使用 Keil 全片擦除（最简单）

步骤：

1. 确保调试器连接正常

   • 魔术棒 → Debug → 选择你的调试器（CMSIS-DAP）
   • 点击 Settings → 确认能看到芯片信息

2. 执行全片擦除：

   • 点击工具栏的 Erase 按钮（橡皮擦图标 🧹）

   • 或者：Flash → Erase 菜单



3. 观察输出窗口：

   Batch-Build summary: 0 succeeded, 0 failed, 3 skipped - Time Elapsed: 00:00:00
   Full Chip Erase Done.
   Flash Erase finished 11:40:38


4. 验证：

   • 擦除后，板子上的 LED 应该会熄灭或状态改变
   • 因为 Flash 全为 0xFF，程序无法正常运行

方法 2：使用 STM32CubeProgrammer（推荐，功能最强）

从 ST 官网免费下载：

https://www.st.com/en/development-tools/stm32cubeprog.html

擦除步骤：

1. 打开 STM32CubeProgrammer

2. 选择连接方式：

   • 右侧选择CMSIS-DAP
   • 点击 Connect

3. 全片擦除：

   • 顶部菜单点击 Erasing & Programming
   • 点击 Full chip erase
   • 等待完成

4. 验证：

   • Memory Editor 查看 Flash 区域，应该全是 FF

六、ISP 和 RST 按钮

这两个按钮是 STM32 开发板上最常用的物理按键，理解它们能让你轻松解决 90% 的"烧录失败"和"程序不跑"问题。

---

1. RST 按钮（Reset / NRST）

我的数码管不亮灯就是因为我没按这个，没招了

作用：硬件复位，让芯片"重启"

工作原理：

按下 RST → NRST 引脚被拉低 → 芯片内部复位电路触发
    ↓
1. CPU 寄存器清零
2. 程序计数器 PC = 0x00000000
3. 重新执行启动文件 (startup_stm32f10x.s)
4. 跳转到 main() 函数

常见使用场景：

场景	操作	效果
程序跑飞/死机	按一下 RST	芯片重启，程序从头执行
烧录后不运行	烧录完成 → 按 RST	让新程序立即生效
调试时重置状态	Debug 模式下按 RST	清除所有变量/寄存器状态
切换启动模式后	改完 BOOT 跳线 → 按 RST	让新启动配置生效

小技巧：

• 按住复位键烧录：如果程序禁用了 SWD 引脚导致无法连接，可以按住 RST → 点烧录 → 1 秒后松开，能"抢"在程序运行前完成烧录。

---

2. ISP 按钮（In-System Programming）

作用：切换启动模式，让芯片进入"系统存储器启动"（用于串口下载）

核心原理：STM32 的三种启动模式

STM32F103 通过 BOOT0 和 BOOT1 两个引脚的电平决定启动方式：

BOOT1	BOOT0	启动模式	用途
0	0	Main Flash Memory ✅	正常运行用户程序（默认）
0	1	System Memory 🔧	ISP 模式，用于串口下载
1	0	SRAM 🧪	调试用，断电程序丢失
1	1	保留	不建议使用

ISP 按钮的典型电路：

        3.3V
          │
         10kΩ (上拉电阻)
          │
    BOOT0 ─┼─────┐
          │     │
         [ISP]  │   ← 按下时 BOOT0 = 0 (接地)
          │     │
         GND   100nF (滤波电容)

⚠️ 注意：不同板子设计可能相反！有些板子 按下 ISP = BOOT0=1（通过上拉），请以原理图为准。

3. ISP 按钮的使用流程（串口下载专用）

如果调试器坏了，或者想用串口（USART1）直接烧录，就需要用到 ISP 按钮：

步骤 1：硬件准备

开发板          USB转TTL模块
─────           ───────────
3.3V    →       3.3V
GND     →       GND
PA9(TX) →       RX
PA10(RX)→       TX

步骤 2：进入 ISP 模式

1. 断电
2. 按住 [ISP] 按钮不放
3. 按住 [RST] 按钮 → 松开 → 再松开 [ISP]
   （此时 BOOT0=1, BOOT1=0，芯片进入系统存储器启动）

步骤 3：用工具烧录

• 打开 FlyMcu、STM32CubeProgrammer 或 sscom + XMODEM
• 选择正确 COM 口，波特率 115200
• 加载 .hex 文件 → 点击"开始编程"

步骤 4：恢复正常运行

1. 烧录完成
2. 断电
3. 松开 [ISP] 按钮（BOOT0 恢复为 0）
4. 按一下 [RST] 重启
5. 程序开始运行！✅

4. 常见问题排查

问题 1：按了 RST 程序还是不跑

可能原因：

• 供电不稳 → 检查 3.3V LED 是否常亮
• 复位电路故障 → 用万用表测 NRST 引脚，按下时应≈0V，松开≈3.3V
• 程序本身有死循环 → 用调试器单步跟踪

问题 2：按 ISP + RST 后串口没反应

排查步骤：

1. 确认 BOOT0/BOOT1 电平（万用表测）：
   • ISP 按下时：BOOT0 应为 1（或 0，依设计而定）
   • BOOT1 应始终为 0
2. 确认串口接线：TX↔RX 交叉，共地
3. 尝试不同波特率：9600 / 115200 / 57600
4. 用 FlyMcu 的"清除芯片"功能先擦除

问题 3：烧录后必须按 RST 才运行

正常现象！
因为烧录完成后芯片停在"编程状态"，按 RST 才会跳转到用户程序入口

【★,°:.☆(￣▽￣)/$:.°★ 】那么本篇到此就结束啦，如果有不懂 和 发现问题的小伙伴可以在评论区说出来哦，请持续关注我 ！！
