Keil5 调试按钮别乱点：从这张 Debug 页面开始，把 Run、Step、Watch、Registers 讲明白

有个粉丝问了一个问题：

他用 STM32F103 标准库手动新建 Keil5 工程，程序能正常运行，但是进入 Debug 后，Watch1 里的全局变量一直灰色，显示：

cannot evaluate

他还把 Keil 的调试界面截图发了过来。

这张图非常适合拿来讲 Keil5 调试。因为很多新手不是不会写代码，而是进入 Debug 页面以后，不知道这些按钮分别干什么：

  • RST 是复位还是重新下载？

  • 黄色箭头停在哪一行是什么意思？

  • 红点是断点，那灰色块又是什么？

  • Run、Stop、Step Into、Step Over 到底该怎么用？

  • Registers、Call Stack + Locals、Memory、Watch 各看什么？

  • 为什么程序在跑，变量却 cannot evaluate？

这篇就不写泛泛的“调试很重要”了。我们直接照着 Keil5 Debug 页面，把常用按钮和窗口讲一遍。

不同 Keil5 版本、不同工具栏布局里，图标位置可能会有一点差异。不要死记图标长相，重点记住它们属于哪一类：进入调试、运行控制、单步控制、断点控制、窗口观察。

先看这张 Debug 页面在告诉你什么

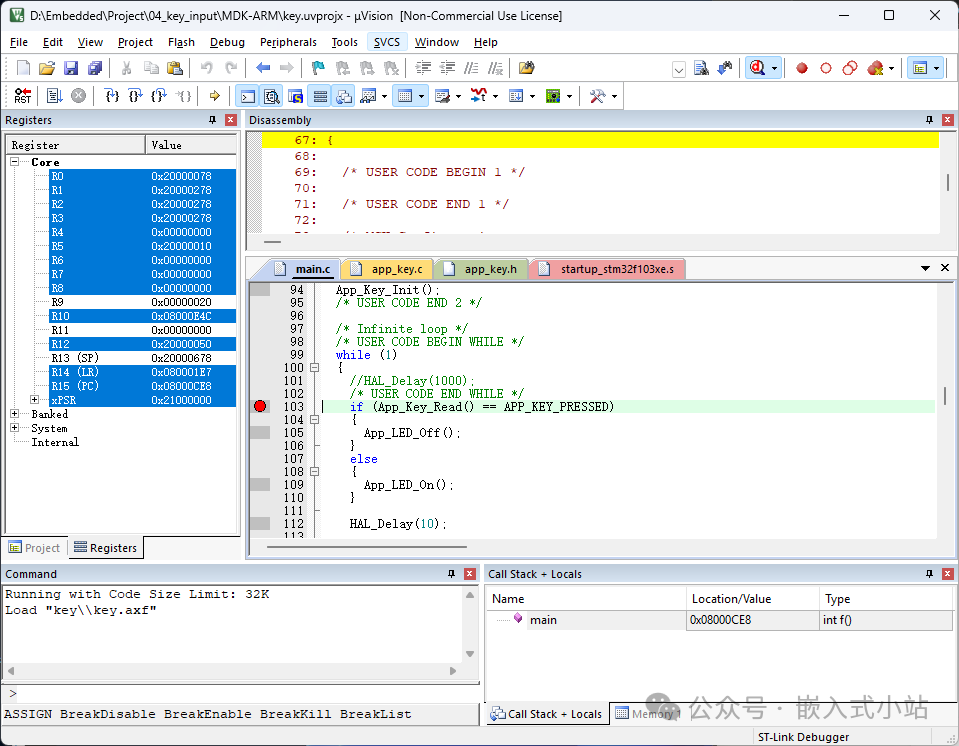

用户附件

你这张截图里，Keil 已经进入 Debug 状态。

几个关键信息先看懂：

左侧：Registers 窗口

中间上方：Disassembly 反汇编窗口

中间下方：C 源码窗口 main.c

左下：Command 命令窗口

右下：Call Stack + Locals 窗口

底部状态栏：ST-Link Debugger

源码窗口里还有几个标记：

  • 左边红点：断点。

  • 当前停住的源码行：调试器当前 PC 附近的位置。

  • Registers 里的 R15 (PC)：CPU 下一条要执行的指令地址。

  • R14 (LR)：函数返回地址。

  • R13 (SP)：当前栈指针。

  • xPSR：CPU 状态寄存器。

截图里 Call Stack + Locals 只有一个 main，说明当前调用栈很简单，程序停在 main() 里。

这时候先记住一句话：

Keil 调试不是只看 Watch。真正排问题，要同时看源码、寄存器、调用栈、内存和断点。

第一组按钮：进入和退出 Debug

最常用的是这个按钮：

Start/Stop Debug Session

它通常是一个带小虫子/放大镜感觉的 Debug 图标，也可以通过菜单进入：

Debug -> Start/Stop Debug Session

快捷键一般是：

Ctrl + F5

它做的事情是：

进入调试会话 / 退出调试会话

注意，它不是普通的“下载程序”按钮。

进入 Debug 后，Keil 会加载 .axf 调试文件，连接 ST-Link，然后让你能下断点、单步、看寄存器、看变量。

如果你只是点了 Flash -> Download，程序可以烧进去运行，但你还没有进入调试会话，自然看不到这些调试窗口。

第二组按钮：Reset、Run、Stop

截图左上调试工具栏里能看到 RST，这是：

Reset CPU

它的作用是让 CPU 复位。

在 STM32 上可以理解为：

让程序重新从启动入口跑

它不是重新编译，也不是重新下载。程序还是 Flash 里的那份，只是 CPU 复位后重新执行。

Run：让程序跑起来

Run 一般是黄色箭头或播放按钮，快捷键常见是：

F5

作用：

从当前位置继续运行，直到遇到断点、手动 Stop、异常或程序停住

比如你在 if (App_Key_Read() == APP_KEY_PRESSED) 这一行打了断点，点 Run 后，程序会一直跑，直到执行到这个断点停下来。

Stop / Halt：让 CPU 停下来

Stop 或 Halt 的作用是：

让正在运行的 CPU 暂停

这对 Watch 问题很关键。

很多变量在程序高速运行时，Watch 不一定能稳定实时刷新。你应该先这样做：

Run 一会儿 -> Stop/Halt -> 再看 Watch、Registers、Memory

如果 Halt 后变量能看，说明调试信息和符号大体没问题，只是运行时实时刷新不稳定。

如果 Halt 后还是 cannot evaluate，再查变量名、符号表和作用域。

第三组按钮：单步调试

Keil 调试工具栏里最容易让新手混乱的，就是几个 Step 按钮。

常用有 4 个：

|
按钮
|
常见名字
|
大概意思
|
适合场景
|
| — | — | — | — |
|
Step Into
|
单步进入
|
执行下一句，如果是函数就钻进去
|
想看函数内部怎么跑
|
|
Step Over
|
单步跳过
|
执行下一句，如果是函数就把函数当成一句跑完
|
只关心当前函数流程
|
|
Step Out
|
跳出函数
|
把当前函数跑完，停在调用它的地方
|
不想继续看当前函数内部
|
|
Run to Cursor
|
运行到光标
|
直接跑到光标所在行
|
想快速跳到某一行
|

Step Into：钻进函数

比如当前停在：

App_Key_Init();

你点 Step Into，Keil 会尝试进入 App_Key_Init() 函数内部。

适合你想看：

这个函数到底有没有执行

函数内部变量怎么变化

有没有跑到某个判断分支

但是新手不要每一行都 Step Into。因为你可能会一路钻进标准库、启动文件、甚至汇编里，最后不知道自己在哪。

Step Over：执行这一行，但不钻进去

如果你只是想确认：

App_Key_Init();

执行完以后程序能不能继续往下走，就用 Step Over。

它会把函数当成一整句执行完，然后停在下一行。

日常调试里，Step Over 比 Step Into 用得更多。

Step Out：从当前函数出来

如果你 Step Into 进了一个函数，发现里面不是你关心的问题，可以点：

Step Out

它会继续执行到当前函数返回，然后停在调用者那里。

比如你不小心进了 HAL_Delay() 或标准库底层函数，不想一行行走完，就用它出来。

Run to Cursor：跑到光标所在行

把光标放到你想停的位置，然后点：

Run to Cursor

Keil 会直接运行到这一行。

它很适合跳过一大段初始化代码。

比如你不想一步步走 SystemInit()、NVIC、GPIO_Init()，可以把光标放在 while(1) 里，直接 Run to Cursor。

Show Next Statement：回到当前执行位置

调试时你经常会翻文件、看别的函数，看着看着就忘了 CPU 现在停在哪。

这时用：

Show Next Statement

它会把编辑器跳回当前 PC 对应的源码位置。

这不是让程序运行，也不是改变 PC，只是把界面带回“CPU 现在停住的位置”。

第四组按钮：断点按钮

截图源码左边有一个红点，这就是断点。

断点的作用是：

程序运行到这里自动停下

常见断点按钮有几类。

Insert/Remove Breakpoint

作用：

在当前行设置或取消断点

快捷键常见是：

F9

你也可以直接在代码左侧灰色边栏点一下。

红点出现，表示这里有断点。

Enable/Disable Breakpoint

有时你不想删除断点，只是暂时不让它生效。

这时用：

Enable/Disable Breakpoint

断点还在，但暂时不会拦住程序。

Disable All Breakpoints

作用：

临时禁用所有断点

适合你怀疑程序被某个断点频繁打断，但又不想一个个删。

Kill All Breakpoints

作用：

删除所有断点

这个按钮要谨慎。

调了半天好不容易布好的断点，一点它就全没了。

断点没有停住时先查什么

如果你打了红点，点 Run 后程序没有停，先查：

  1. 程序有没有真的执行到这一行；

  2. 当前代码是不是最新编译下载的；

  3. Debug Information 有没有勾；

  4. 优化等级是不是太高；

  5. 这行代码是不是被优化掉或根本没链接进去；

  6. 当前调试连接是否正常。

标准库工程手动搭建时，最常见的是：

你以为自己在调这个 main.c，其实 Keil Debug 加载的是旧 axf。

所以遇到断点不进，先 Clean + Rebuild，再重新进入 Debug。

第五组按钮：窗口按钮，别只盯着 Watch

Keil 调试窗口很多，新手常常只会看 Watch。其实不同窗口解决的问题不一样。

Registers：看 CPU 现场

你截图左侧打开的是 Registers。

这里能看到：

|
寄存器
|
含义
|
调试时怎么看
|
| — | — | — |
|
R0-R12
|
通用寄存器
|
函数参数、临时变量可能在这里
|
|
R13/SP
|
栈指针
|
栈是否跑飞、HardFault 时很重要
|
|
R14/LR
|
返回地址
|
看函数准备返回到哪里
|
|
R15/PC
|
当前执行地址
|
CPU 下一条指令在哪里
|
|
xPSR
|
状态寄存器
|
看异常状态、标志位
|

当源码窗口和你感觉不一致时，看 PC 最靠谱。

比如 R15 (PC) 在 0x080001C8，说明 CPU 当前执行位置就在 Flash 某个地址。对应源码能不能显示，要看调试信息和地址映射。

Disassembly：源码对不上时看汇编

你截图中间上方是 Disassembly。

它显示的是 CPU 实际执行的汇编指令。

什么时候看它？

  • 断点停在奇怪位置；

  • 源码行和执行位置对不上；

  • 优化后单步跳来跳去；

  • 进入 HardFault 后没有对应 C 源码；

  • 想看某句 C 最后生成了什么指令。

新手不需要一开始就读懂所有汇编，但要知道：

Disassembly 是最后兜底窗口。源码不可信时，它告诉你 CPU 真正在执行什么。

Call Stack + Locals：看函数从哪来，局部变量是什么

你截图右下角是：

Call Stack + Locals

这里有两个用处。

第一，看调用栈。

比如程序停在 App_Key_Read()，它可能显示：

main

  App_Key_Read

这能告诉你函数是从哪里一路调用过来的。

第二，看局部变量。

局部变量不一定适合手动写进 Watch。更推荐先看 Locals，因为它只显示当前作用域里的局部变量。

如果你在 Watch 里看局部变量显示 cannot evaluate，但在 Locals 里能看到，那说明问题不是变量不存在，而是 Watch 表达式作用域没解析对。

Memory：直接看 RAM 和外设寄存器地址

Memory 窗口可以直接输入地址。

比如全局变量在：

0x20000000

你可以在 Memory 里输入：

0x20000000

看这个地址上的值。

寄存器也可以看。

比如 STM32F103 的 GPIOC 基地址：

0x40011000

你在 Memory 里输入这个地址，就能看到 GPIOC 相关寄存器区域。

这对寄存器学习特别有用。你写：

GPIOC->ODR

或者手写：

*(
volatile

uint32_t
 *)
0x4001100C

最后都可以在 Memory 里验证地址上的值有没有变化。

Watch：看你指定的变量或表达式

Watch 适合看：

  • 全局变量；

  • 静态变量；

  • 当前作用域能解析的局部变量；

  • 简单表达式；

  • 外设寄存器表达式。

比如：

g_key_state

g_watch_u8

GPIOC->IDR

GPIOC->ODR

但 Watch 不是万能的。它依赖：

调试信息 + 符号表 + 作用域 + 目标内存可读

所以它显示 cannot evaluate，不一定是程序没运行。

Command：调试命令窗口

截图左下角是 Command。

这里可以输入 Keil 调试命令，也会显示一些加载信息。

比如你截图里有：

Load "key\\key.axf"

这句话很关键，它告诉你 Keil 当前加载的是哪个 .axf。

如果你怀疑自己调的不是最新程序，就看这里有没有加载到你刚刚编译的目标文件。

回到粉丝问题：Watch1 为什么 cannot evaluate

现在再看粉丝的问题，就清楚多了。

他的程序能跑，说明工程大体通了。Watch 灰色，优先按这条链路查：

先 Halt -> 看 Symbols -> 看 Watch 填的名字 -> 看作用域 -> 看 Memory -> 查 Debug Information

第一件事：确认 Watch 里填的是变量，不是类型

粉丝提到：

uchar

这里一定要确认：

uchar 是变量名，还是 typedef 出来的类型名？

很多老工程里会写：

typedef

unsigned

char
 uchar;

如果是这样，uchar 只是类型名，没有运行时地址。

Watch 里填：

uchar

当然可能 cannot evaluate。

正确写法应该是看具体变量：

typedef

unsigned

char
 uchar;


volatile
 uchar g_key_value =
0
;

Watch 里填：

g_key_value

第二件事：用 Symbols Window 搜变量

进入 Debug 后打开：

View -> Symbols Window

搜索你要看的变量。

如果 Symbols 里搜不到，Watch 里也基本不用试。

常见原因是：

  • 变量没有被编译进工程；

  • 变量所在 .c 文件没有加入 Keil 工程；

  • 没有勾 Debug Information；

  • 没有 Clean + Rebuild；

  • 当前 Debug 加载的是旧 .axf；

  • 变量被优化或链接丢掉。

如果 Symbols 里搜得到，建议直接拖到 Watch。

不要自己手敲，尤其是 static 变量、局部变量、同名变量比较多的时候。

第三件事：先停住 CPU 再看

不要只在 Run 状态盯着 Watch。

先这样做：

Run -> Stop/Halt -> 看 Watch

如果 Halt 后能显示，说明符号没问题，只是运行时实时刷新问题。

如果 Halt 后也不能显示，再继续查名字和作用域。

View -> Periodic Window Update 只是让窗口运行时尝试刷新，它不能解决符号不存在和表达式错误。

第四件事：调试变量先写成 volatile

建议用下面这个最小例子验证 Watch：

#include "stm32f10x.h"


typedef
unsigned
char
 uchar;


volatile
 uchar g_watch_u8 =
0
;

volatile
unsigned
int
 g_watch_u32 =
0
;


int main(void)
{


while
 (
1
)

    {

        g_watch_u8++;

        g_watch_u32++;

    }

}

正常标准库启动文件会在进 main() 前调用 SystemInit()，这里不需要手动再调一次。

然后：

  1. Clean Targets；

  2. Rebuild all target files；

  3. 进入 Debug；

  4. Run 一下；

  5. Stop/Halt；

  6. 从 Symbols Window 搜 g_watch_u8；

  7. 拖到 Watch1。

如果这个能显示，Keil 调试链路就是通的，原来的问题大概率是变量名、作用域、旧 axf 或变量没有进入符号表。

第五件事：确认 Debug Information 和 AXF

源码级调试靠 .axf，不是靠 .hex。

Create HEX File 是生成烧录文件。

Debug Information 才是 Watch、断点、源码级调试的关键。

建议按这个顺序做：

退出 Debug

Project -> Clean Targets

Project -> Rebuild all target files

重新进入 Debug

看 Command 窗口里 Load 的 axf 路径

你截图里 Command 窗口已经显示：

Load "key\\key.axf"

如果你发现加载的不是自己刚刚编译的工程，就先别查 Watch，先把目标文件路径和工程输出目录理顺。

标准库手建工程顺手检查这几个点

粉丝列出的文件基本方向是对的，但标准库工程还要注意：

启动文件和宏要匹配

startup_stm32f10x_md.s 对应 Medium-density。

常见 STM32F103C8/CB 可以用它。

同时宏定义：

STM32F10X_MD

要和启动文件匹配。

如果芯片是大容量，比如 STM32F103ZE，就要换成对应启动文件和宏。

用标准库函数就要加对应源文件

如果你调用了：

RCC_APB2PeriphClockCmd();

GPIO_Init();

NVIC_Init();

工程里就要加入：

stm32f10x_rcc.c

stm32f10x_gpio.c

misc.c

否则可能编译链接报错。

但注意，这通常不是 Watch cannot evaluate 的直接原因。标准库源文件少了，更多表现为函数未定义、外设不工作，而不是变量名无法求值。

Use MicroLIB 不是 Watch 的核心开关

Use MicroLIB 常影响 printf、库函数、代码体积等。

Watch 变量显示主要看：

Debug Information

Symbols

作用域

当前调试状态

目标内存访问

所以不要把所有调试问题都归到 MicroLIB 上。

一套推荐的 Keil 调试流程

以后调 STM32，不建议一进 Debug 就乱点按钮。

可以按这个流程：

  1. Rebuild，确认 0 Error。

  2. Download 或直接进入 Debug 自动下载。

  3. 进入 Debug。

  4. 点 RST，让 CPU 复位到初始状态。

  5. 在关键代码行左侧点红点打断点。

  6. 点 Run，让程序跑到断点。

  7. 停住后先看 Call Stack + Locals。

  8. 再看 Watch 里的全局变量。

  9. 如果 Watch 不行，用 Symbols 找变量。

  10. 如果变量地址明确，再用 Memory 看 RAM。

  11. 如果源码对不上，再看 Disassembly 和 R15(PC)。

  12. 单步时优先用 Step Over，需要看函数内部再用 Step Into。

这个流程比“看变量不对就改代码”稳得多。

一张表记住常用按钮

|
按钮/窗口
|
作用
|
新手最常用场景
|
| — | — | — |
|
Start/Stop Debug Session
|
进入或退出调试
|
开始调试前必须进这里
|
|
RST / Reset CPU
|
CPU 复位
|
想从头重新跑程序
|
|
Run
|
继续运行
|
跑到断点或让程序正常执行
|
|
Stop / Halt
|
暂停 CPU
|
Run 后停下来观察变量
|
|
Step Into
|
单步进入函数
|
想看函数内部
|
|
Step Over
|
单步跳过函数
|
只看当前流程，不钻进函数
|
|
Step Out
|
跳出当前函数
|
不想继续看当前函数内部
|
|
Run to Cursor
|
跑到光标行
|
快速跳过一段初始化
|
|
Show Next Statement
|
回到当前执行行
|
翻代码后找不到 PC 位置
|
|
Insert/Remove Breakpoint
|
设置/取消断点
|
让程序跑到某行停下
|
|
Disable Breakpoint
|
暂时禁用断点
|
保留断点但先不触发
|
|
Kill All Breakpoints
|
删除所有断点
|
清理调试现场，谨慎使用
|
|
Registers
|
看 CPU 寄存器
|
PC/LR/SP、异常排查
|
|
Disassembly
|
看汇编
|
源码和执行位置对不上
|
|
Call Stack + Locals
|
看调用栈和局部变量
|
函数从哪来、局部变量是多少
|
|
Memory
|
按地址看内存/寄存器
|
直接看 RAM 或外设寄存器
|
|
Watch
|
看指定变量/表达式
|
看全局变量、状态变量
|
|
Command
|
看加载信息、输入命令
|
确认加载了哪个 .axf
|

最后给这个粉丝的直接回复

你这个现象，程序能运行，说明工程启动和下载大概率没问题。Watch1 cannot evaluate 优先不要怀疑标准库文件。

建议你先这样查：

  1. 进入 Debug 后先 Run，再 Stop/Halt，停住 CPU 后看变量。

  2. 打开 Symbols Window，搜索你要看的变量名。

  3. 如果你 Watch 里填的是 uchar，确认它是不是 typedef unsigned char uchar;。如果是，它是类型名，不是变量名，应该填真实变量名。

  4. 写一个 volatile unsigned char g_watch_u8 的最小测试变量，确认 Watch 链路是否正常。

  5. Clean + Rebuild 后重新进入 Debug，看 Command 窗口加载的 .axf 是否是最新的。

  6. 如果 Symbols 能看到变量，但 Watch 不能显示，直接从 Symbols 拖到 Watch。

  7. 如果 Halt 后能看、Run 时不能看，说明主要是实时刷新问题，用断点或 Halt 看变量更稳。

调试这件事，按钮不用一次全记住。先掌握四个动作就够了：

打断点 -> Run 到断点 -> Step Over 看流程 -> Halt 后看变量

剩下的 Registers、Memory、Disassembly，是你遇到“源码看不明白、变量看不到、程序跑飞”时再拿出来兜底的工具。

你们平时用 Keil 调试，最常卡住的是 Watch 看不到变量，还是断点打不上？
