嵌入式科普(49)Segger RTT Assistant v1.3 功能介绍
一、概述
RTT Assistant是一款基于JLink RTT的MCU调试工具，通过SWD/JTAG接口实现PC与MCU的高效通信。
下载：
https://github.com/cl234583745/Segger-RTT-Assistant/releases
https://gitee.com/292812832/Segger-RTT-Assistant/tags
exe文件：dist/RTT-Assistant-v1.3.exe
二、核心功能
|
功能 |
说明 |
|---|---|
|
RTT通信 |
通过JLink连接MCU，实现数据收发 |
|
连接配置 |
USB/TCP/IP连接，可配置设备型号、接口速度 |
|
数据接收 |
HEX/字符串显示，时间戳显示 |
|
数据发送 |
字符串/HEX模式，自动换行 |
|
日志记录 |
独立日志窗口，类型过滤 |
|
配置保存 |
自动保存设置 |
三、对比JLink RTT Viewer
功能对比
|
功能 |
JLink RTT Viewer |
RTT Assistant |
|---|---|---|
|
数据收发 |
✅ |
✅ |
|
HEX显示 |
✅ |
✅ |
| 时间戳显示 |
❌ |
✅ |
| 日志窗口 |
❌ |
✅ |
| 配置保存 |
❌ |
✅ |
| 数据导出 |
❌ |
✅ |
| 独立exe |
❌ |
✅ |
| 中文界面 |
❌ |
✅ |
|
设备选择 |
✅ |
✅ |
|
RTT地址配置 |
✅ |
✅ |
核心优势
|
优势 |
说明 |
|---|---|
| 便携性 |
单exe文件，无需安装Python环境 |
| 易用性 |
中文界面，操作简单直观 |
| 时间戳 |
精确记录数据收发时间，便于调试分析 |
| 日志追踪 |
记录所有连接和通讯事件，问题排查更高效 |
| 配置记忆 |
自动保存设置，下次启动自动恢复 |
| 数据导出 |
一键导出接收数据到文件 |
四、使用方法
4.1 运行exe
双击 dist/RTT-Assistant-v1.2.exe
4.2 连接MCU
-
点击"连接"按钮
-
配置连接参数：
-
连接方式：USB/TCP/IP
-
设备型号：如Cortex-M4、R9A07G084M04等
-
接口类型：SWD/JTAG
-
接口速度：建议4000 kHz
-
RTT控制块：通常选择"自动检测"
-
-
点击"确定"连接

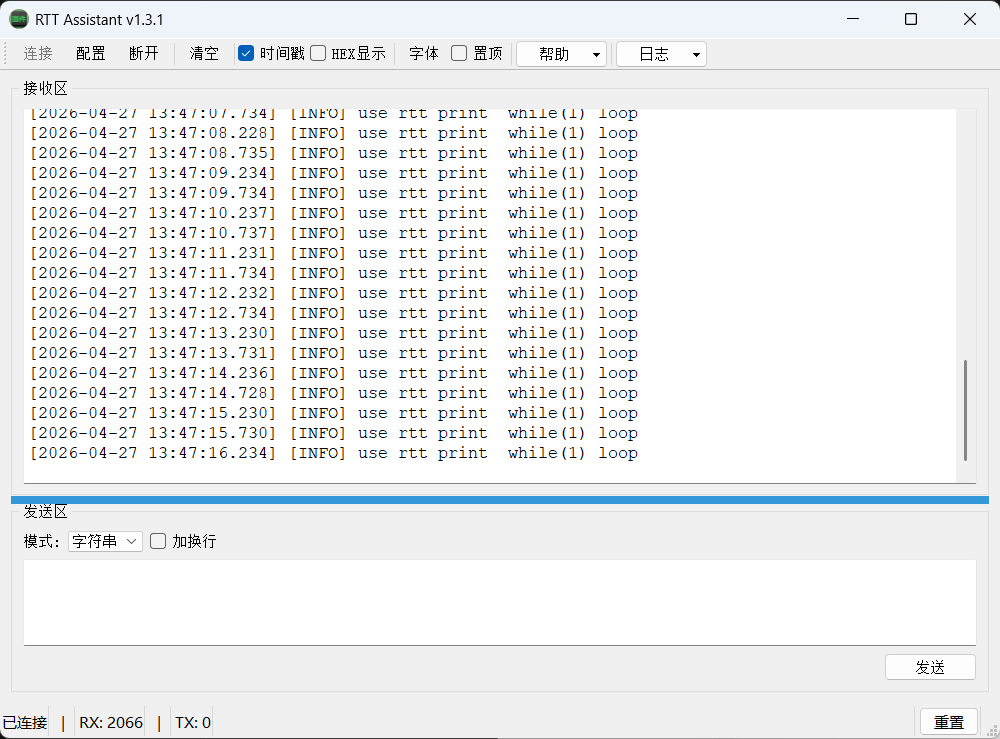

4.3 数据收发
- 接收
：数据自动显示，可切换HEX/字符串模式，可开启时间戳
- 发送
：输入数据，选择模式，点击"发送"或按回车
五、系统要求
-
Windows 7/10/11
-
JLink软件（V930+）
-
MCU已移植RTT代码
六、附录
版本历史
|
版本 |
更新内容 |
|---|---|
|
v1.3 |
修复exe独立运行问题 |
|
v1.2 |
日志窗口、瑞萨设备支持、RTT地址保存 |
|
v1.1 |
连接配置对话框、pylink集成 |
|
v1.0 |
基础RTT收发功能 |
相关链接
-
SEGGER RTT：https://www.segger.com/products/debug-probes/j-link/tools/about-real-time-transfer/
-
JLink下载：https://www.segger.com/downloads/jlink/
