基于STM32智能拐杖设计

摘要

随着人口老龄化加剧及视障人群出行需求的提升，传统拐杖功能单一，难以满足使用者对安全出行、紧急求助等多元化需求。本文设计了一款基于STM32系列单片机的智能拐杖，整合超声波测距模块、OLED显示模块、光敏电阻、滑动变阻器（模拟水位）、MPU6050陀螺仪（按键模拟摔倒）、GPS定位模块、GSM模块、NB-IoT模块及声光报警模块，实现环境参数检测、障碍物避障、危险预警、紧急求助、摔倒检测、定位追踪及云端数据监控等功能。通过Proteus软件搭建仿真电路，编写相应控制程序，结合虚拟终端模拟GPS、GSM、NB-IoT模块功能，经仿真测试验证，该智能拐杖能实时检测光照强度、水位、GPS定位及障碍物距离，准确触发分级报警、自动开灯、紧急求助及摔倒预警，数据可上传至腾讯云供远程查看，响应迅速、性能稳定，能有效提升视障及老年使用者的出行安全性与便捷性，具有结构简单、成本低廉、实用性强等特点，可广泛应用于视障人群及老年人的日常出行辅助。

关键词：STM32；智能拐杖；Proteus仿真；障碍物检测；紧急求助；腾讯云监控

1 绪论

1.1 研究背景与意义

当前，全球人口老龄化趋势日益明显，我国老年人口数量持续增长，同时视障人群也面临着出行不便、安全隐患突出等问题。传统拐杖仅能提供支撑功能，无法应对出行过程中的障碍物、水坑、光线昏暗、突发疾病、摔倒等突发情况，导致使用者出行风险较高，极易发生意外事故。

智能拐杖作为一种新型出行辅助设备，融合了嵌入式技术、传感器技术、无线通信技术及云端技术，能够实时感知周围环境，提供障碍物预警、危险提示、紧急求助、定位追踪等功能，有效弥补传统拐杖的不足，降低使用者出行风险，提升出行安全性与独立性。因此，设计一款功能完善、性能可靠、操作便捷的基于STM32的智能拐杖，不仅能解决视障人群及老年人的出行难题，还能响应智慧养老、无障碍出行的社会需求，具有重要的现实意义和应用价值。

1.2 国内外研究现状

国外对智能拐杖的研究起步较早，技术较为成熟，产品多集成GPS定位、摔倒检测、无线通信等功能，部分高端产品还具备语音交互、健康监测等功能，如美国、日本推出的智能拐杖，可通过GSM模块发送求助信息，结合GPS定位实现家人实时追踪，但这类产品结构复杂、成本较高，难以在发展中国家普及。

国内对智能拐杖的研究近年来逐渐增多，多以单片机为核心，搭配基础传感器实现简单的避障、报警功能，但存在功能单一、响应速度慢、数据传输不稳定、缺乏云端监控等问题。随着STM32系列单片机的普及，其高性能、低功耗、高性价比的优势逐渐凸显，越来越多的研究者将其应用于智能拐杖设计中，结合NB-IoT、腾讯云等技术，实现数据实时上传与远程监控，进一步提升了智能拐杖的智能化水平。

1.3 研究内容与目标

本文的核心研究内容是设计一款基于STM32的智能拐杖，完成硬件电路设计、软件程序编写及Proteus仿真测试，整合各类传感器与通信模块，实现预设的全部功能，具体研究内容如下：

• 确定系统整体方案，明确各模块的功能及接口关系，完成硬件电路的设计与绘制；

• 选择合适的元器件，搭建Proteus仿真电路，利用虚拟终端模拟GPS、GSM、NB-IoT模块功能，滑动变阻器模拟水位传感器，按键模拟MPU6050摔倒检测；

• 编写主控程序、传感器检测程序、OLED显示程序、声光报警程序、无线通信程序、紧急求助程序及云端数据上传程序；

• 进行仿真测试，验证系统各功能的稳定性和准确性，优化程序参数，解决测试中出现的问题，确保系统满足实际使用需求。

研究目标：实现光照强度、GPS定位、水位的实时检测与OLED显示；通过水位检测实现水坑预警，超声波检测实现障碍物避障，光敏电阻实现自动开灯；通过按键实现紧急求助，MPU6050（按键模拟）实现摔倒检测并发送求助信息；实现数据上传至腾讯云，支持远程查看；确保系统响应迅速、检测准确、运行稳定，操作便捷，满足视障及老年使用者的出行辅助需求。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

• 第1章：绪论，阐述研究背景与意义、国内外研究现状、研究内容与目标及论文结构安排；

• 第2章：系统总体方案设计，确定系统核心功能、总体架构及各模块的选型；

• 第3章：系统硬件电路设计，详细设计各模块的硬件电路，绘制电路原理图；

• 第4章：系统软件程序设计，编写各模块的控制程序，梳理程序流程，实现云端数据上传；

• 第5章：Proteus仿真测试，搭建仿真电路，进行功能测试与结果分析；

• 第6章：总结与展望，总结本文的研究成果，分析系统存在的不足，并对未来的改进方向进行展望。

2 系统总体方案设计

2.1 系统核心功能分析

根据题目要求，本系统需实现以下核心功能，全面保障使用者出行安全与便捷：

1. 实时检测功能：通过光敏电阻检测周围环境光照强度，滑动变阻器模拟水位传感器检测拐杖底部水位，超声波模块检测前方障碍物距离，GPS模块（虚拟终端）获取定位信息，实时采集各类环境及位置数据；

1. 数据显示功能：将光照强度、水位高度、障碍物距离、GPS定位信息等数据，实时显示在OLED屏幕上，方便使用者查看（视障使用者可结合语音提示，本次仿真重点实现显示功能）；

1. 水位预警功能：当水位传感器（滑动变阻器）检测到的水位超过设定高度时，触发声光报警，提醒使用者前方有水坑，避免踏入危险区域；

1. 障碍物避障功能：超声波模块实时检测前方障碍物距离，当距离小于预设安全值时，蜂鸣器发出警报，提醒使用者避开障碍物；

1. 自动开灯功能：光敏电阻检测到光照强度低于安全阈值时，自动开启白灯LED，提高使用者可见度，同时警示周围行人和车辆；

1. 紧急求助功能：设计紧急求助按键，使用者遇到紧急情况时，按下按键，系统通过GSM模块（虚拟终端）向预设联系人发送求助短信及GPS定位信息；

1. 摔倒检测功能：通过MPU6050陀螺仪（按键模拟）检测使用者是否摔倒，一旦检测到摔倒行为，立即通过GSM模块发送求助短信及GPS定位信息，同时触发声光报警；

1. 云端监控功能：通过NB-IoT模块（虚拟终端+串口调试工具）将各类检测数据上传至腾讯云，支持家人或监护人事先远程查看相关数据，实时掌握使用者状态。

2.2 系统总体架构设计

本系统以STM32系列单片机作为主控核心，采用模块化设计思想，将整个系统分为9个功能模块，分别是：主控模块、超声波测距模块、OLED显示模块、光敏电阻模块、水位检测模块（滑动变阻器模拟）、摔倒检测模块（MPU6050+按键模拟）、GPS定位模块（虚拟终端）、GSM通信模块（虚拟终端）、NB-IoT通信模块（虚拟终端+串口调试工具）、声光报警模块、LED灯光模块、紧急求助按键模块。系统总体架构如图2-1所示（此处为仿真论文，可在Proteus中绘制架构图，文中用文字描述）。

各模块的功能分工如下：

• 主控模块：STM32单片机，负责接收各模块的输入信号，处理数据，发送控制指令，协调各模块协同工作，实现数据上传至腾讯云；

• 超声波测距模块：负责发射超声波信号，接收反射信号，计算与前方障碍物的距离，并将距离数据传输给主控模块；

• OLED显示模块：接收主控模块发送的各类数据，实时显示光照强度、水位、障碍物距离、GPS定位信息等，提供直观的数据展示；

• 光敏电阻模块：检测周围环境的光照强度，将模拟信号转换为数字信号，传输给主控模块，用于控制LED灯光的开启与关闭；

• 水位检测模块：采用滑动变阻器模拟水位传感器，通过改变滑动变阻器阻值模拟水位变化，将模拟信号传输给主控模块，实现水位预警；

• 摔倒检测模块：以MPU6050陀螺仪为核心，搭配按键模拟摔倒动作（仿真中通过按键触发摔倒信号），检测使用者是否摔倒，将摔倒信号传输给主控模块；

• GPS定位模块：通过虚拟终端模拟，获取使用者实时定位信息，传输给主控模块，用于求助时发送定位及云端数据上传；

• GSM通信模块：通过虚拟终端模拟，接收主控模块的求助指令，向预设联系人发送求助短信及GPS定位信息；

• NB-IoT通信模块：通过虚拟终端+串口调试工具模拟，将主控模块处理后的各类数据上传至腾讯云，实现云端监控；

• 声光报警模块：由蜂鸣器和LED报警灯组成，接收主控模块的报警指令，启动声光提醒，用于水位预警、障碍物避障、摔倒报警及紧急求助；

• LED灯光模块：由白灯LED组成，接收主控模块的控制指令，当光照不足时自动开启，提高使用者可见度；

• 紧急求助按键模块：由独立按键组成，使用者按下按键后，向主控模块发送紧急求助信号，触发后续求助流程。

2.3 核心元器件选型

为保证系统性能稳定、成本可控，结合题目要求及仿真需求，对各模块的核心元器件进行选型，具体如下：

2.3.1 主控芯片选型

选用STM32F103C8T6单片机作为主控芯片，该芯片是ST公司推出的32位ARM Cortex-M3内核单片机，主频最高可达72MHz，具有128KB Flash、20KB SRAM，支持多种外设接口（GPIO、UART、ADC、I2C等），能够满足各模块的控制、数据处理及通信需求，且成本低廉、功耗低、编程灵活，适合小型嵌入式智能设备的设计，完全适配本智能拐杖系统。

2.3.2 超声波测距模块选型

选用HC-SR04超声波测距模块，该模块体积小、功耗低、测量精度高，测量距离范围为2cm~400cm，测量误差≤3mm，无需复杂的电路设计，通过GPIO口与主控芯片连接，即可实现障碍物距离检测，完全满足本系统的避障需求，且适配Proteus仿真环境。

2.3.3 OLED显示模块选型

选用0.96英寸I2C接口的OLED显示模块，分辨率为128×64，具有自发光、对比度高、响应速度快、功耗低等优点，无需背光，可清晰显示各类检测数据，且接口简单，占用主控芯片的I2C接口，不占用过多的IO资源，适合集成在体积小巧的智能拐杖中。

2.3.4 光敏电阻与水位检测模块选型

光敏电阻选用GL5516型，该光敏电阻灵敏度高，光照强度变化时阻值变化明显，可将光照强度转换为模拟电压信号，通过ADC接口传输给主控芯片，适配仿真环境；水位检测模块采用滑动变阻器模拟，通过改变滑动变阻器的阻值，模拟水位高度变化，将模拟信号通过ADC接口传输给主控芯片，无需额外添加专用水位传感器，简化电路设计，降低仿真难度。

2.3.5 摔倒检测模块选型

摔倒检测模块选用MPU6050陀螺仪传感器，该传感器集成了加速度计和陀螺仪，可检测物体的姿态变化，能够准确判断使用者是否摔倒，通过I2C接口与主控芯片连接；仿真中，搭配独立按键模拟摔倒动作，当按键按下时，向主控芯片发送摔倒触发信号，简化仿真操作，同时保留实际硬件的功能逻辑。

2.3.6 通信模块选型

GPS定位模块、GSM通信模块、NB-IoT通信模块均采用Proteus虚拟终端模拟，无需添加实际硬件模块：

• GPS模块：通过虚拟终端模拟，设置固定的经纬度数据，模拟定位功能，将定位信息通过UART串口传输给主控芯片；

• GSM模块：通过虚拟终端模拟，接收主控芯片发送的求助指令及定位信息，模拟向预设联系人发送短信；

• NB-IoT模块：通过虚拟终端+串口调试工具模拟，将各类检测数据通过UART串口传输，模拟数据上传至腾讯云的过程。

2.3.7 声光报警、LED灯光与按键模块选型

声光报警模块：蜂鸣器选用有源蜂鸣器，无需外接驱动电路，通电即可发声，声音清晰；报警LED选用红色LED，亮度高、功耗低，与蜂鸣器配合实现声光双重报警；LED灯光模块选用白色LED，亮度适中，用于光照不足时提供照明；按键模块选用普通独立按键，分为紧急求助按键和摔倒模拟按键，结构简单、操作便捷，适合老年人和视障使用者使用。

3 系统硬件电路设计

3.1 硬件电路设计原则

本系统硬件电路设计遵循以下原则，兼顾实用性、稳定性和便捷性，适配智能拐杖的使用场景及Proteus仿真需求：

• 实用性：电路设计简洁、可靠，满足系统核心功能需求，避免冗余设计，适配智能拐杖小巧的结构特点；

• 兼容性：各模块接口与STM32F103C8T6单片机的外设接口兼容，便于连接和控制，降低仿真与实际硬件的差异；

• 稳定性：选用性能稳定的元器件，合理设计电源电路和抗干扰电路，确保系统长期稳定运行，避免误报警、数据错乱等问题；

• 低功耗：选用低功耗元器件，优化电路设计，降低系统功耗，便于后续搭配电池供电，提升续航能力；

• 低成本与易仿真：在保证性能的前提下，选用性价比高的元器件，采用虚拟终端模拟通信模块，简化电路设计，降低仿真难度。

3.2 主控模块电路设计

STM32F103C8T6单片机的最小系统电路是整个系统的核心，主要包括电源电路、复位电路和晶振电路，具体设计如下：

• 电源电路：采用5V直流电源供电，通过AMS1117-3.3V稳压芯片将5V电压稳压为3.3V，为单片机和各模块提供稳定的3.3V电源，电源输入端添加电容滤波，减少电源干扰，确保各模块稳定工作；

• 复位电路：采用上电复位和手动复位相结合的方式，复位引脚（NRST）通过电阻连接到3.3V电源，通过电容接地，手动复位按键并联在电容两端，按下按键即可实现手动复位，确保系统出现异常时能够及时复位；

• 晶振电路：选用8MHz外部晶振，搭配两个22pF电容接地，为单片机提供稳定的时钟信号，通过倍频电路将主频提升至72MHz，满足系统的运算、数据处理和通信需求。

主控模块核心引脚分配（适配仿真及功能需求）：PA0~PA1连接ADC接口（分别连接光敏电阻、滑动变阻器），PA4连接超声波模块的Trig引脚，PA5连接超声波模块的Echo引脚，PB0~PB1连接OLED显示模块的I2C接口（SDA、SCL），PB2连接蜂鸣器，PB3连接红色报警LED，PB4连接白色照明LED，PB5连接紧急求助按键，PB6连接摔倒模拟按键，PA2~PA3连接MPU6050的I2C接口（SDA、SCL），PA9~PA10作为UART1串口（连接GPS、GSM虚拟终端），PA11~PA12作为UART2串口（连接NB-IoT虚拟终端+串口调试工具）。

3.3 超声波测距模块电路设计

HC-SR04超声波测距模块的电路设计简单，其引脚包括VCC、GND、Trig（触发引脚）、Echo（接收引脚），具体连接方式如下，适配主控芯片及仿真需求：

• VCC引脚：连接5V电源，为模块供电；

• GND引脚：接地，保证模块正常工作；

• Trig引脚：连接STM32F103C8T6的PA4引脚，由主控芯片发送至少10us的高电平触发信号，触发模块发射超声波；

• Echo引脚：连接STM32F103C8T6的PA5引脚，模块接收反射信号后，通过该引脚向主控芯片发送高电平，高电平持续时间即为超声波往返的时间，主控芯片通过计算得到障碍物距离。

为提高测距精度，在Echo引脚与主控芯片之间添加一个10KΩ的上拉电阻，增强信号稳定性，避免干扰导致的测量误差，确保仿真中距离检测的准确性。

3.4 OLED显示模块电路设计

0.96英寸OLED显示模块采用I2C接口，其引脚包括VCC、GND、SDA（数据线）、SCL（时钟线），具体连接方式如下，兼顾低功耗和接口简洁性：

• VCC引脚：连接3.3V电源，为模块供电（避免5V电源烧毁模块）；

• GND引脚：接地；

• SDA引脚：连接STM32F103C8T6的PB1引脚（I2C1_SDA）；

• SCL引脚：连接STM32F103C8T6的PB0引脚（I2C1_SCL）。

OLED模块通过I2C接口与主控芯片通信，主控芯片发送控制指令和各类检测数据，实现光照强度、水位、障碍物距离、GPS定位信息的实时显示，电路无需额外添加驱动芯片，结构简洁，适配智能拐杖的小巧结构，同时便于Proteus仿真。

3.5 光敏电阻与水位检测模块电路设计

3.5.1 光敏电阻模块电路

光敏电阻（GL5516）采用分压电路设计，具体连接方式如下：光敏电阻的一端连接3.3V电源，另一端通过10KΩ固定电阻接地，中间节点连接STM32F103C8T6的PA0引脚（ADC1通道0）。当光照强度变化时，光敏电阻的阻值发生变化，分压节点的电压也随之变化，主控芯片通过ADC采集该电压信号，转换为数字信号，计算得到光照强度值。

3.5.2 水位检测模块电路

采用滑动变阻器模拟水位传感器，电路设计与光敏电阻模块类似，属于分压电路：滑动变阻器的一端连接3.3V电源，另一端接地，滑动端连接STM32F103C8T6的PA1引脚（ADC1通道1）。通过调节滑动变阻器的阻值，模拟水位高度变化（阻值越小，模拟水位越高），主控芯片通过ADC采集滑动端的电压信号，转换为数字信号，判断水位是否超过设定阈值。

3.6 摔倒检测模块电路设计

摔倒检测模块由MPU6050陀螺仪传感器和独立按键组成，具体电路设计如下：

• MPU6050传感器：引脚包括VCC、GND、SDA、SCL，VCC连接3.3V电源，GND接地，SDA连接STM32F103C8T6的PA2引脚（I2C2_SDA），SCL连接STM32F103C8T6的PA3引脚（I2C2_SCL），传感器实时检测姿态变化，将数据传输给主控芯片；

• 摔倒模拟按键：一端接地，另一端通过10KΩ上拉电阻连接3.3V电源，同时连接STM32F103C8T6的PB6引脚，仿真中，按下按键即模拟摔倒动作，向主控芯片发送高电平触发信号，简化仿真操作，同时保留实际硬件的功能逻辑。

3.7 通信模块电路设计（虚拟终端模拟）

GPS定位模块、GSM通信模块、NB-IoT通信模块均采用Proteus虚拟终端模拟，无需添加实际硬件，电路连接均通过UART串口实现，具体如下：

• GPS模块（虚拟终端1）：RX引脚连接STM32F103C8T6的PA9引脚（USART1_TX），TX引脚连接STM32F103C8T6的PA10引脚（USART1_RX），VCC连接5V电源，GND接地，虚拟终端设置固定经纬度数据，模拟GPS定位功能，向主控芯片发送定位信息；

• GSM模块（虚拟终端2）：RX引脚连接STM32F103C8T6的PA9引脚（USART1_TX），TX引脚连接STM32F103C8T6的PA10引脚（USART1_RX），与GPS模块共用UART1串口，虚拟终端接收主控芯片发送的求助指令及定位信息，模拟向预设联系人发送短信；

• NB-IoT模块（虚拟终端3+串口调试工具）：RX引脚连接STM32F103C8T6的PA11引脚（USART2_TX），TX引脚连接STM32F103C8T6的PA12引脚（USART2_RX），VCC连接5V电源，GND接地，虚拟终端+串口调试工具模拟NB-IoT通信，接收主控芯片发送的各类检测数据，模拟上传至腾讯云的过程。

3.8 声光报警、LED灯光与按键模块电路设计

3.8.1 声光报警模块电路

声光报警模块由蜂鸣器和红色LED组成，具体电路设计如下：

• 蜂鸣器电路：有源蜂鸣器的VCC引脚连接5V电源，GND引脚通过NPN三极管（PNP8550）接地，三极管的基极通过1KΩ电阻连接STM32F103C8T6的PB2引脚，主控芯片输出高电平时，三极管导通，蜂鸣器发声；输出低电平时，三极管截止，蜂鸣器停止发声；

• 红色报警LED电路：红色LED的阳极通过220Ω电阻连接3.3V电源，阴极连接STM32F103C8T6的PB3引脚，主控芯片输出低电平时，LED点亮；输出高电平时，LED熄灭，与蜂鸣器配合实现声光双重报警。

3.8.2 LED灯光模块电路

LED灯光模块采用白色LED，用于光照不足时提供照明，具体电路设计：白色LED的阳极通过220Ω电阻连接3.3V电源，阴极连接STM32F103C8T6的PB4引脚，主控芯片输出低电平时，LED点亮；输出高电平时，LED熄灭，实现自动开灯功能。

3.8.3 紧急求助按键电路

紧急求助按键为独立按键，具体连接方式：按键的一端接地，另一端通过10KΩ上拉电阻连接3.3V电源，同时连接STM32F103C8T6的PB5引脚，按下按键时，引脚电平变为低电平，主控芯片检测到电平变化后，触发紧急求助流程；松开按键后，引脚电平恢复高电平，电路添加消抖处理，避免误触发。

3.9 系统整体硬件电路原理图

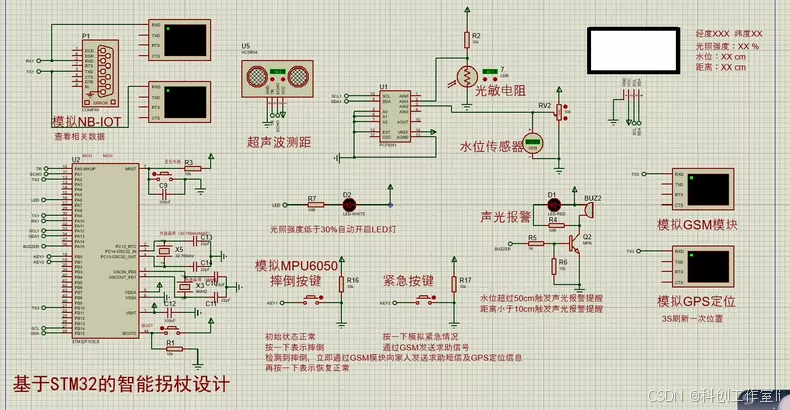

整合上述各模块电路，在Proteus软件中绘制系统整体硬件电路原理图，明确各模块的连接关系，确保电路连接正确、无短路、无虚焊。原理图中需标注各元器件的型号、参数及引脚分配，重点标注虚拟终端与主控芯片的串口连接、ADC接口连接及IO口连接，便于后续仿真测试和实际制作参考。

4 系统软件程序设计

4.1 软件设计总体思路

本系统软件程序采用C语言编写，基于Keil MDK5开发环境，采用模块化编程思想，将程序分为主控程序、传感器检测程序（超声波、光敏电阻、水位、MPU6050）、OLED显示程序、声光报警程序、通信程序（GPS、GSM、NB-IoT）、紧急求助程序、摔倒检测程序及腾讯云数据上传程序，各模块程序独立编写，通过函数调用实现协同工作，提高程序的可读性、可维护性和可扩展性。

程序总体流程如下：系统上电后，进行初始化（包括单片机IO口初始化、ADC初始化、I2C初始化、UART初始化、定时器初始化、MPU6050初始化等），然后进入主循环；在主循环中，各传感器实时采集数据（光照强度、水位、障碍物距离、MPU6050姿态数据），GPS模块（虚拟终端）获取定位信息；主控芯片处理各类数据，将数据实时显示在OLED屏幕上；同时判断是否触发各类报警条件（水位超标、障碍物过近、光照不足、摔倒、紧急求助），若触发，则启动对应功能（声光报警、自动开灯、发送求助短信、数据上传）；通过NB-IoT模块（虚拟终端）将各类数据上传至腾讯云，循环执行上述操作，确保系统持续稳定运行。

4.2 系统初始化程序设计

系统初始化程序是系统正常运行的基础，主要包括以下初始化操作，确保各模块能够正常工作：

• IO口初始化：配置各模块对应的IO口为输入或输出模式，如超声波模块的Trig引脚为输出模式、Echo引脚为输入模式；OLED模块的SDA、SCL引脚为输出模式；声光报警、LED灯光模块的引脚为输出模式；按键引脚为输入模式。

• ADC初始化：配置ADC1通道0（光敏电阻）、通道1（水位检测），设置采样速率和分辨率，用于采集模拟信号并转换为数字信号。

• I2C初始化：配置I2C1（OLED模块）、I2C2（MPU6050传感器），设置通信速率（如100KHz），初始化通信协议，为后续数据传输做准备。

• UART初始化：配置USART1（GPS、GSM虚拟终端）、USART2（NB-IoT虚拟终端），设置波特率为9600bps，数据位8位，停止位1位，无校验位，初始化串口通信参数，确保与虚拟终端通信正常。

• 定时器初始化：配置定时器（如TIM2），用于测量超声波Echo引脚的高电平持续时间，计算障碍物距离；配置定时器中断，确保测量精度和响应速度。

• MPU6050初始化：初始化MPU6050传感器，设置加速度计和陀螺仪的量程，校准传感器，确保姿态检测准确。

• 变量初始化：初始化各类检测数据变量（光照强度、水位、障碍物距离、GPS定位信息）、报警阈值变量、状态变量（LED灯光状态、报警状态、摔倒状态）等，为程序运行提供初始参数。

4.3 传感器检测程序设计

4.3.1 超声波测距程序设计

超声波测距程序的核心是通过触发超声波模块发射信号，接收反射信号，计算与前方障碍物的距离，具体实现步骤如下：

1. 主控芯片向Trig引脚发送至少10us的高电平触发信号，触发超声波模块发射超声波；

1. 超声波模块发射超声波后，Echo引脚变为高电平，同时启动定时器计时；

1. 当超声波遇到障碍物反射回来，被超声波模块接收后，Echo引脚变为低电平，停止定时器计时，记录定时器的计时时间t；

1. 根据超声波在空气中的传播速度（约340m/s），计算障碍物距离d，计算公式为：d = (340m/s × t) / 2（除以2是因为超声波往返一次）；

1. 将计算得到的距离数据传输给主控芯片，用于OLED显示和障碍物报警判断。

为提高测距精度，采用多次测量取平均值的方法，减少测量误差，每次测量5次，去掉最大值和最小值，取剩余3次的平均值作为最终的距离数据。

4.3.2 光敏电阻检测程序设计

光敏电阻检测程序用于采集周围环境的光照强度，具体实现步骤如下：

1. 主控芯片通过ADC1通道0采集光敏电阻分压节点的电压信号；

1. 将采集到的模拟电压信号转换为数字信号（0~4095）；

1. 根据光敏电阻的阻值与光照强度的对应关系，将数字信号转换为实际光照强度值（单位：lux）；

1. 将光照强度数据传输给主控芯片，用于OLED显示和自动开灯判断。

4.3.3 水位检测程序设计

水位检测程序采用滑动变阻器模拟水位变化，采集水位数据，具体实现步骤如下：

1. 主控芯片通过ADC1通道1采集滑动变阻器滑动端的电压信号；

1. 将采集到的模拟电压信号转换为数字信号（0~4095）；

1. 根据滑动变阻器阻值与水位高度的对应关系，将数字信号转换为实际水位高度值（单位：cm）；

1. 将水位数据传输给主控芯片，用于OLED显示和水位报警判断。

4.3.4 摔倒检测程序设计

摔倒检测程序结合MPU6050传感器和摔倒模拟按键，实现摔倒检测功能，具体实现逻辑如下：

• MPU6050传感器实时采集加速度和陀螺仪数据，传输给主控芯片；

• 主控芯片对采集到的数据进行处理，判断使用者是否出现摔倒姿态（加速度突变、姿态角度超过设定阈值）；

• 仿真中，按下摔倒模拟按键，向主控芯片发送高电平触发信号，直接触发摔倒报警流程；

• 若检测到摔倒（传感器判断或按键触发），主控芯片设置摔倒状态标志，触发声光报警和求助短信发送功能。

4.4 OLED显示程序设计

OLED显示程序的功能是接收主控芯片发送的各类检测数据，在屏幕上实时显示，方便使用者查看，具体实现步骤如下：

1. 初始化OLED显示模块，发送初始化指令，设置显示模式、亮度等参数；

1. 清除OLED屏幕缓存，避免显示混乱；

1. 在屏幕指定位置显示固定字符，如“光照强度：”“水位高度：”“障碍物距离：”“GPS定位：”；

1. 将光照强度、水位高度、障碍物距离、GPS定位信息等数据转换为字符串，显示在对应位置，标注单位；

1. 当触发报警（水位超标、障碍物过近、摔倒、紧急求助）时，在屏幕上显示对应报警提示（如“水位超标！”“前方有障碍物！”），增强视觉提醒效果。

OLED显示程序采用模块化设计，编写OLED初始化函数、字符显示函数、字符串显示函数、数值显示函数，通过调用这些函数，实现不同内容的显示，程序简洁、易维护，适配仿真中的数据展示需求。

4.5 声光报警程序设计

声光报警程序根据不同的报警场景，启动蜂鸣器和红色报警LED，实现分级报警，具体实现逻辑如下：

• 水位超标报警：当水位高度超过设定阈值（如5cm）时，蜂鸣器持续发声，红色LED持续点亮，直到水位低于阈值为止；

• 障碍物报警：当障碍物距离小于预设安全值（如30cm）时，蜂鸣器间歇发声（响0.5s，停0.5s），红色LED间歇点亮，提醒使用者避障；

• 摔倒报警：当检测到摔倒时，蜂鸣器持续发声，红色LED持续点亮，直到手动复位或解除报警；

• 紧急求助报警：当按下紧急求助按键时，蜂鸣器持续发声，红色LED持续点亮，直到求助流程完成或手动停止。

声光报警程序编写蜂鸣器控制函数和LED控制函数，通过控制对应IO口的电平变化，实现蜂鸣器的启停、发声模式和LED的亮灭，确保报警提示清晰、明显。

4.6 LED灯光控制程序设计

LED灯光控制程序实现光照不足时自动开启白灯LED，具体实现逻辑如下：

• 预设光照强度安全阈值（如50lux）；

• 主控芯片实时获取光敏电阻检测到的光照强度值；

• 当光照强度低于安全阈值时，主控芯片控制PB4引脚输出低电平，白色LED点亮；

• 当光照强度高于安全阈值时，主控芯片控制PB4引脚输出高电平，白色LED熄灭；

• LED灯光开启后，实时检测光照强度，当光照强度恢复至阈值以上时，自动关闭LED，实现节能控制。

4.7 通信程序设计（虚拟终端模拟）

4.7.1 GPS定位程序设计

GPS定位程序通过UART1串口与GPS虚拟终端通信，获取定位信息，具体实现步骤如下：

1. 主控芯片通过USART1_TX引脚向GPS虚拟终端发送定位请求指令；

1. GPS虚拟终端接收指令后，发送预设的经纬度数据（如北纬39.9042°，东经116.4074°）；

1. 主控芯片通过USART1_RX引脚接收经纬度数据，解析数据后，转换为GPS定位信息；

1. 将GPS定位信息传输给OLED显示模块，同时用于紧急求助时发送定位短信及云端数据上传。

4.7.2 GSM通信程序设计

GSM通信程序通过UART1串口与GSM虚拟终端通信，实现求助短信发送，具体实现步骤如下：

1. 当触发摔倒报警或紧急求助时，主控芯片整合GPS定位信息，生成求助短信内容（如“紧急求助！使用者已摔倒，定位：北纬39.9042°，东经116.4074°”）；

1. 主控芯片通过USART1_TX引脚向GSM虚拟终端发送短信发送指令及预设联系人号码；

1. GSM虚拟终端接收指令后，模拟向预设联系人发送求助短信，同时向主控芯片反馈发送成功信号；

1. 主控芯片接收反馈信号后，记录求助短信发送状态，用于OLED显示和云端数据上传。

4.7.3 NB-IoT通信程序设计

NB-IoT通信程序通过UART2串口与NB-IoT虚拟终端+串口调试工具通信，实现数据上传至腾讯云，具体实现步骤如下：

1. 主控芯片整合各类检测数据（光照强度、水位、障碍物距离、GPS定位信息、报警状态），按照腾讯云数据上传协议，打包数据；

1. 主控芯片通过USART2_TX引脚向NB-IoT虚拟终端发送打包后的数据；

1. NB-IoT虚拟终端+串口调试工具接收数据后，模拟NB-IoT通信过程，将数据上传至腾讯云；

1. 腾讯云接收数据后，存储并展示数据，支持家人或监护人事先远程查看，主控芯片接收云端反馈的上传成功信号，完成数据上传流程。

4.8 紧急求助程序设计

紧急求助程序由紧急求助按键触发，实现向预设联系人发送求助短信及定位信息，具体实现逻辑如下：

• 主控芯片实时检测紧急求助按键（PB5引脚）的状态，采用消抖处理（延时10ms），避免按键抖动导致的误操作；

• 当检测到按键按下时，触发紧急求助流程，启动声光报警，同时调用GPS定位程序获取定位信息；

• 调用GSM通信程序，向预设联系人发送求助短信及GPS定位信息；

• 调用NB-IoT通信程序，将紧急求助状态及定位信息上传至腾讯云；

• 求助流程完成后，等待按键松开，松开后停止声光报警，恢复正常工作状态，若按键持续按下，持续发送求助信号。

4.9 主程序设计

主程序是系统的核心，负责协调各模块程序的运行，实现系统的整体功能，主程序流程如下：

1. 系统上电，执行初始化程序，完成IO口、ADC、I2C、UART、定时器、MPU6050等的初始化，初始化变量和报警阈值；

1. OLED屏幕显示初始界面，显示默认报警阈值、初始状态等信息；

1. 调用各传感器检测程序，采集光照强度、水位、障碍物距离、MPU6050姿态数据；

1. 调用GPS定位程序，获取GPS定位信息；

1. 调用OLED显示程序，在屏幕上实时显示各类检测数据和GPS定位信息；

1. 判断各类报警条件，执行对应功能：


• 光照强度低于阈值：开启白色LED灯光；光照强度高于阈值：关闭白色LED灯光；

• 水位高于阈值：启动水位超标声光报警；

• 障碍物距离小于安全值：启动障碍物避障声光报警；

• 检测到摔倒（传感器或按键触发）：启动摔倒声光报警，调用GSM程序发送求助短信，调用NB-IoT程序上传数据；

• 检测到紧急求助按键按下：启动紧急求助声光报警，调用GSM程序发送求助短信，调用NB-IoT程序上传数据；

1. 调用NB-IoT通信程序，将各类检测数据上传至腾讯云；

1. 返回步骤3，循环执行，实现系统持续工作。

5 Proteus仿真测试

5.1 仿真环境搭建

本次仿真采用Proteus 8 Professional软件，搭建系统仿真电路，结合虚拟终端模拟通信模块功能，具体步骤如下：

1. 打开Proteus软件，新建项目，命名为“基于STM32的智能拐杖仿真”，选择对应的单片机型号STM32F103C8T6；

1. 在元件库中搜索并添加系统所需的元器件，包括STM32F103C8T6、HC-SR04超声波模块、0.96英寸OLED模块、有源蜂鸣器、红色LED、白色LED、独立按键、滑动变阻器、光敏电阻（GL5516）、MPU6050陀螺仪、AMS1117-3.3V稳压芯片、电容、电阻、虚拟终端等；

1. 根据系统硬件电路原理图，在Proteus仿真界面中连接各元器件，确保电路连接正确，无短路、无虚焊，重点检查各模块与主控芯片的接口连接、虚拟终端与串口的连接；

1. 配置3个虚拟终端，分别模拟GPS、GSM、NB-IoT模块：


• GPS虚拟终端：设置波特率9600bps，预设固定经纬度数据，用于模拟定位功能；

• GSM虚拟终端：设置波特率9600bps，用于模拟接收求助指令并发送短信；

• NB-IoT虚拟终端：设置波特率9600bps，搭配串口调试工具，用于模拟数据上传至腾讯云；

1. 将Keil MDK5中编译生成的.hex文件导入STM32F103C8T6单片机中，完成仿真环境的搭建；

1. 配置仿真参数，设置仿真速度，确保各模块协同工作正常，数据传输稳定。

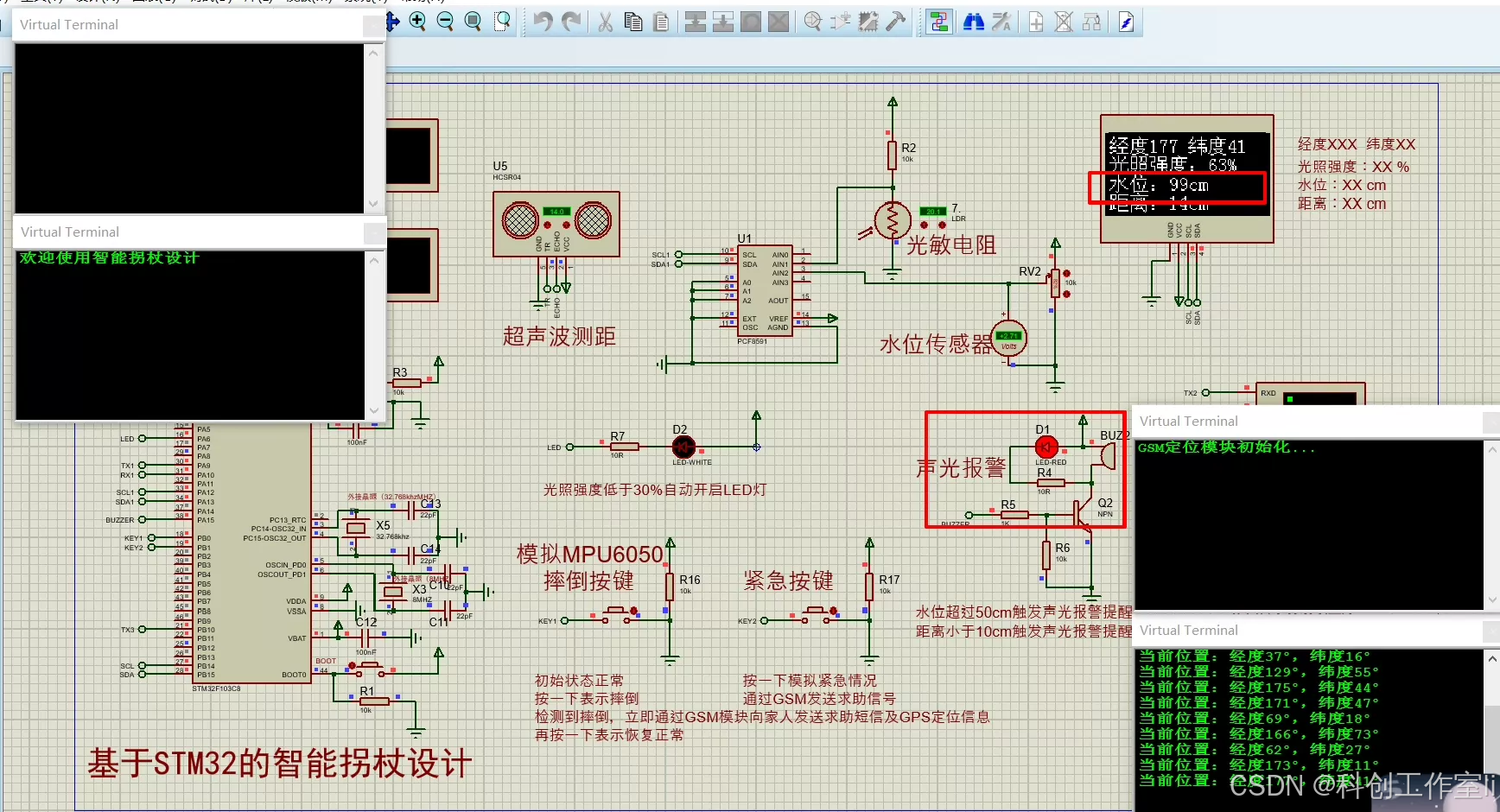

5.2 仿真测试方案

为验证系统各功能的稳定性和准确性，设计以下仿真测试方案，模拟不同的使用场景，检测系统的响应情况，覆盖所有预设功能：

1. 数据检测与显示测试：调节光敏电阻的光照强度（遮挡/照射）、滑动变阻器的阻值（模拟水位变化），移动超声波模块前方的障碍物，观察OLED屏幕上显示的光照强度、水位、障碍物距离数据是否准确，GPS定位信息是否正常显示；

1. 自动开灯功能测试：遮挡光敏电阻（模拟光照不足，低于50lux），观察白色LED是否自动开启；照射光敏电阻（模拟光照充足，高于50lux），观察白色LED是否自动关闭；

1. 水位预警功能测试：调节滑动变阻器，模拟水位超过设定阈值（5cm），观察声光报警是否启动；调节滑动变阻器，使水位低于阈值，观察报警是否停止；

1. 障碍物避障功能测试：移动障碍物，使障碍物距离小于预设安全值（30cm），观察蜂鸣器是否间歇发声、红色LED是否间歇点亮；移动障碍物，使距离大于30cm，观察报警是否停止；

1. 摔倒检测功能测试：按下摔倒模拟按键，模拟摔倒动作，观察声光报警是否启动，GSM虚拟终端是否接收并模拟发送求助短信及GPS定位信息，NB-IoT虚拟终端是否上传摔倒数据；

1. 紧急求助功能测试：按下紧急求助按键，观察声光报警是否启动，GSM虚拟终端是否接收并模拟发送求助短信及GPS定位信息，NB-IoT虚拟终端是否上传求助数据；

1. 云端数据上传测试：观察NB-IoT虚拟终端+串口调试工具是否接收各类检测数据，模拟上传至腾讯云的过程，验证数据上传的准确性和稳定性；

1. 稳定性测试：保持各模块正常工作，持续运行仿真系统30分钟，观察系统是否出现死机、数据错乱、报警异常、通信中断等情况，验证系统的稳定性。
