一、下载安装包和压缩文件先省略

二、解压后开始

下载完成后，进行解压，解压后目录

标准外设库目录介绍
打开下载的 STM32F4xx 标准固件库，里面的目录如图

Project：此文件夹包含的是官方编写的示例代码，涉及芯片的大部分功能。还包含了模板代码。
Libraries：此文件夹里面有 2个文件夹，包含 CMSIS和固件库，方便用户开发使用。
Utilities：此文件夹包含一些第三方组件和 STM32 配套的开发板文件。
Libraries

CMSIS：微控制器软件接口标准(CMSIS：Cortex Microcontroller Software Interface Standard) 是Cortex-M 处理器系列的与供应商无关的硬件抽象层。规定了处理器内核与外设的接口，统一了内核访问外设寄存器的方法
POSIX（Portable Operating System Interface of UNIX），可移植操作系统接口，它定义了操作系统应该为应用程序提供的接口

STM32F10x_StdPeriph_Driver: 从名称也可以看出，这个是 STM32F4 系列的标准外设库，存放一些封装了寄存器的库函数，我们后面编程也是依赖于这个库进行开发。

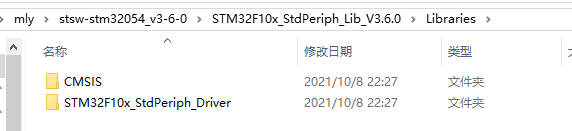

Libraries/CMSIS

内部主要是汇编代码，这个是直接和芯片进行交互的，每种不同的芯片需要配套不同的cmsis接口实现。

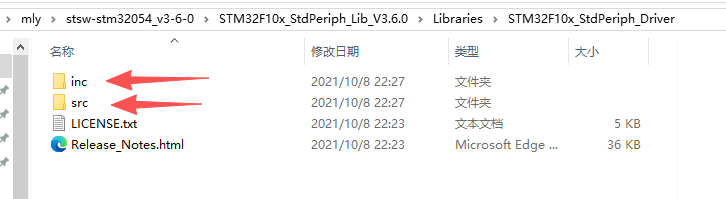

Libraries/STM32F10x_StdPeriph_Driver

这个里面都是一些外设库文件，包含 STM32F1 芯片的绝大部分功能，包含 ADC，CAN，SDIO，SPI 等。

这个库是嫁接在cmsis的基础上的，F1系列不同的芯片可用公用这一套实现。

项目模板搭建
前期准备
已经安装好 Keil 软件
已经安装好 STM32F10x 的 Pack 包
已经下载好 STM32F10x 标准固件库
工程文件目录创建
Project:放工程文件，编译文件等。
Firmware：放 ARM 内核文件，标准外设库文件等。
Hardware：放开发板的硬件驱动文件。
User：放 main 函数，stm32f10x_it 文件，systick 文件。
Doc: 放 readme.txt 文件，工程说明文件。

固件库移植

找到我们的固件库的下载目录，将STM32F10x_DSP_StdPeriph_Lib_V1.9.0\Libraries 文件夹下的内容全部拷贝到新建目录的Firmware 下

程序入口移植

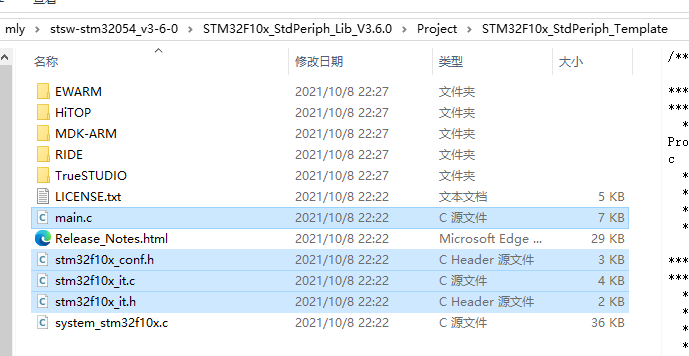

找到我们的固件库的下载目录，将STM32F10x_DSP_StdPeriph_Lib_V3.6.0/Project/STM32F10x_StdPeriph_Templates中的如下文件进行拷贝：

将文件拷贝到工程目录的User目录中

Keil工程创建

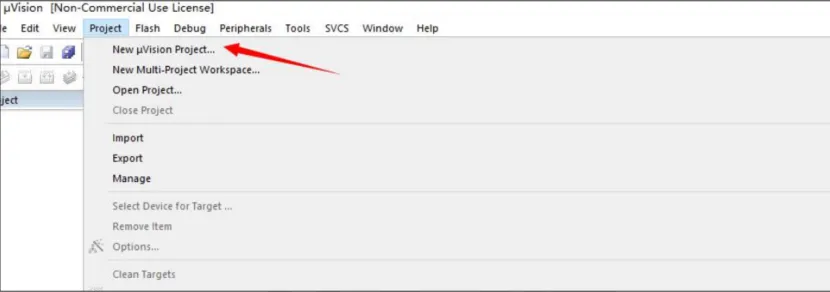

打开 keil，点击最上面的 Project 选项卡，选择 New uVision Project 选项新建一个工程

选择保存路径为我们刚才创建的文件夹下的 Project，文件名为 STM32Template，然后点击保存

设备选择

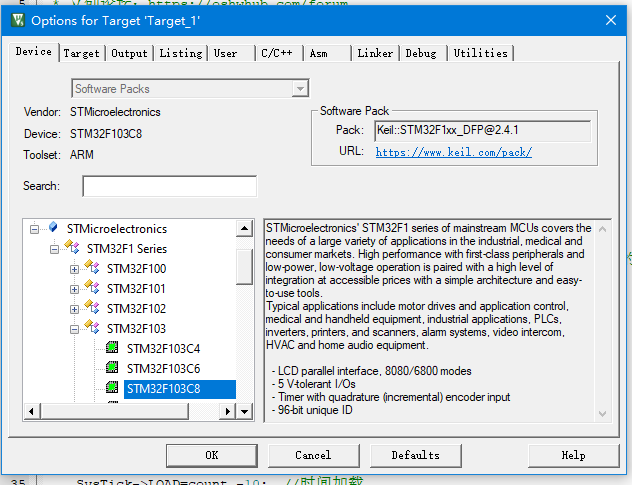

点击保存之后，弹出工程配置窗口，选择所需芯片，这里依次选择STMicroelectronics->STM32F1 Series->STM32F103->STM32F103C8，然后点击 ok

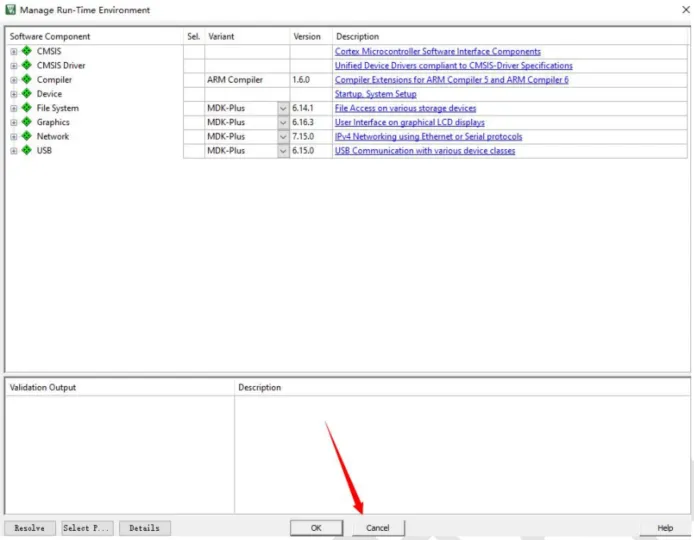

确定所需芯片之后，弹出 RTE 的环境配置对话框，选择工程所需的组件，不用配置,点击取消

keil分组创建

我们的工程已经创建完成，但是可以看到工程里面还没有文件，我们可以创建一些分组和添加一些文件。

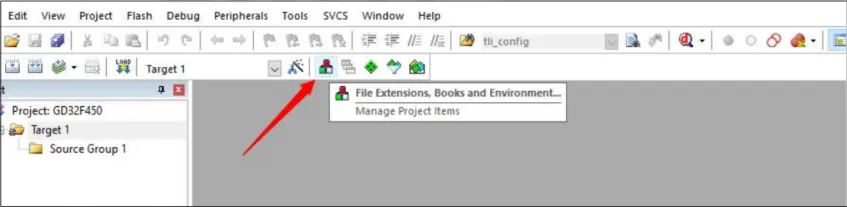

我们打开管理工程项去创建分组和添加文件

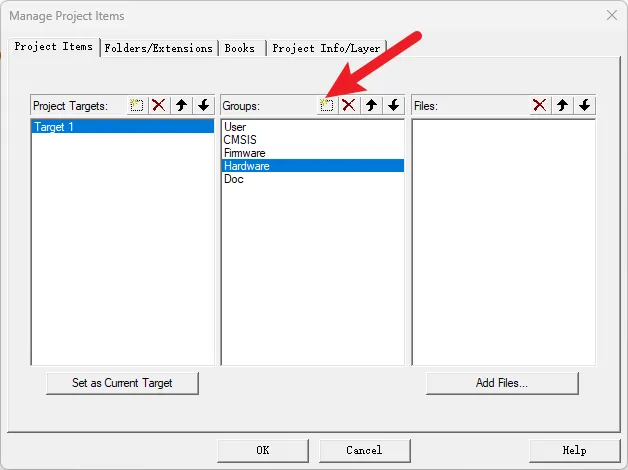

首先我们新建分组：

• User
• CMSIS
• Firmware
• Hardware
• Doc

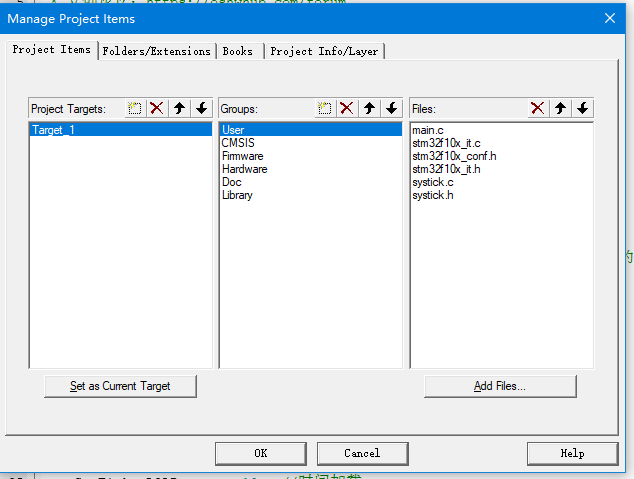

User分组添加

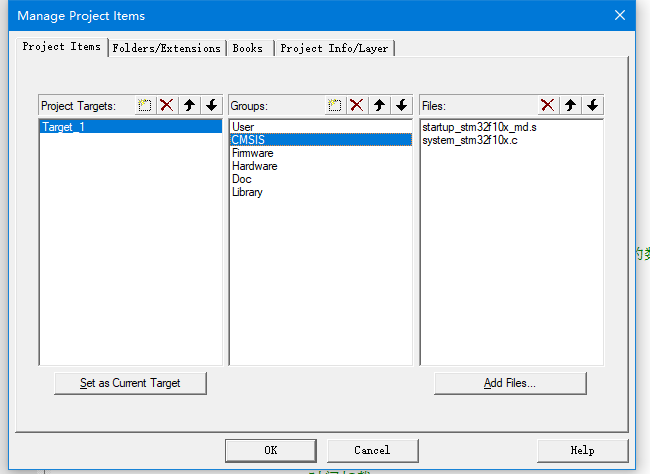

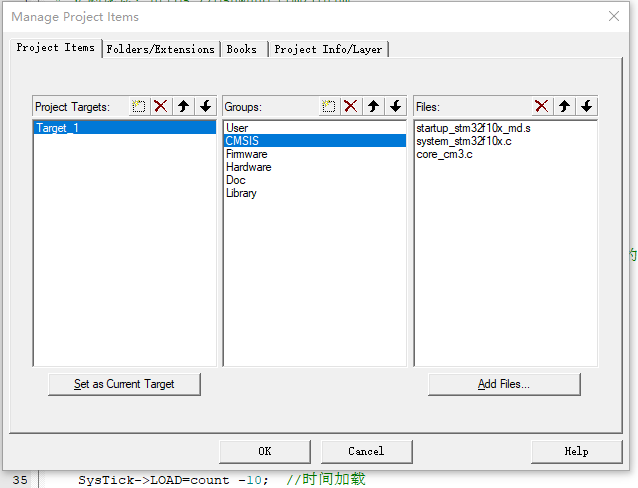

CMSIS分组添加

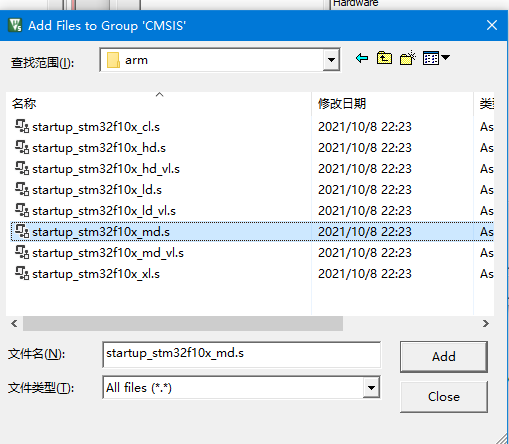

添加汇编.s启动文件

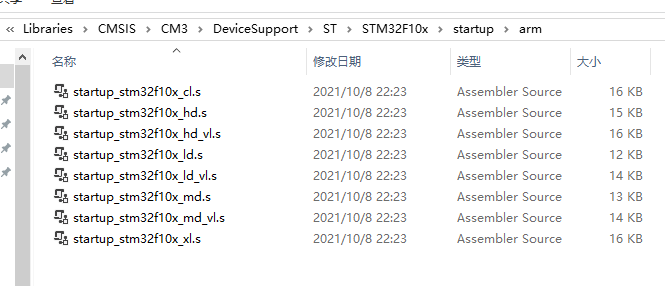

来到Firmware\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm目录下，选择如下：

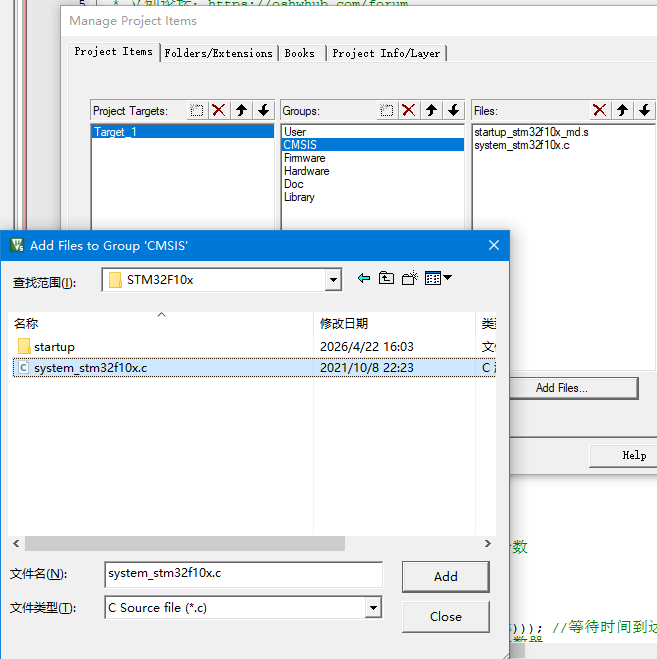

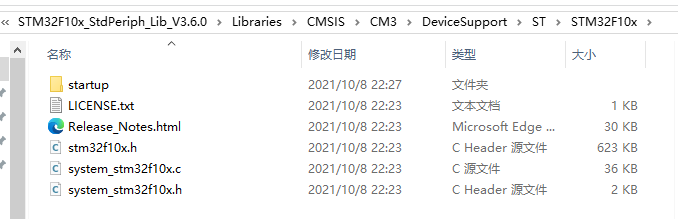

添加system系统初始化.c文件

Firmware\CMSIS\CM3\DeviceSupport\ST\STM32F10x\system_stm32f10x.c

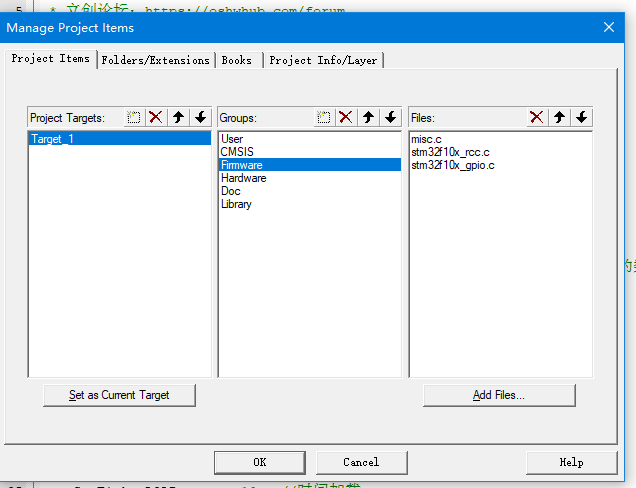

Firmware分组添加

来到Firmware\STM32F10x_StdPeriph_Driver\src目录下，选择如下：

• stm32f10x_rcc.c
• stm32f10x_gpio.c
• misc.c

添加\libraries\CMSIS\CM3\CoreSupport目录下的com3文件到CMSIS组下面：

工程配置

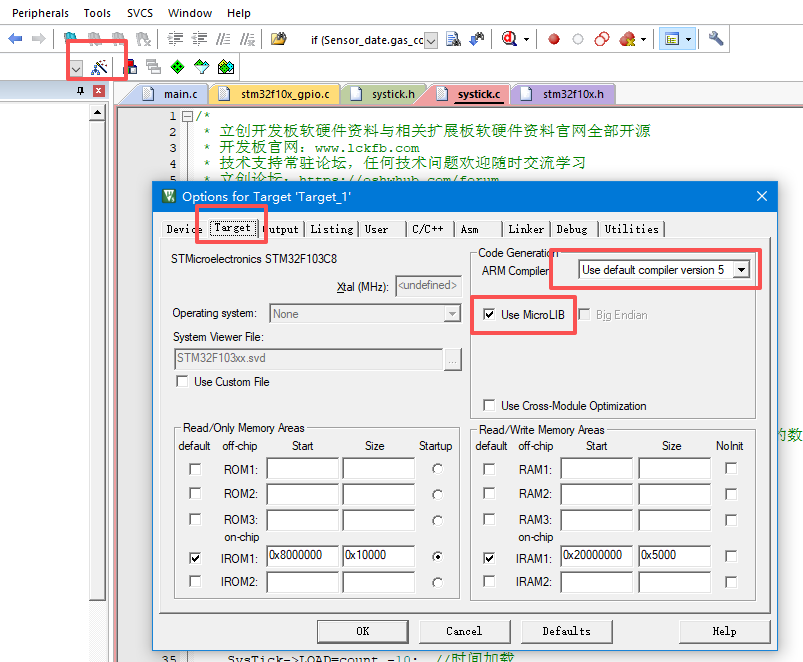

1. Target配置

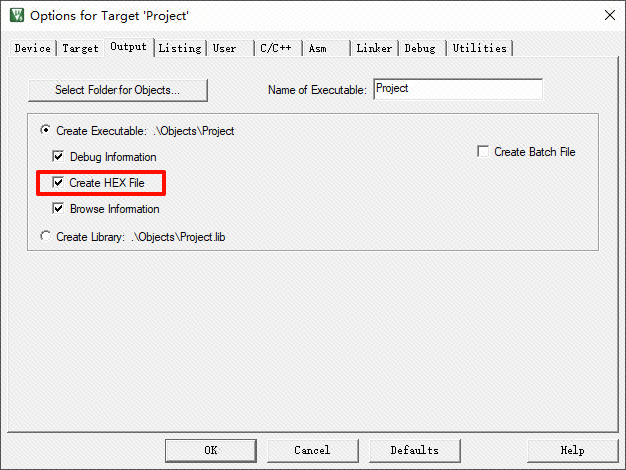

2.Output配置

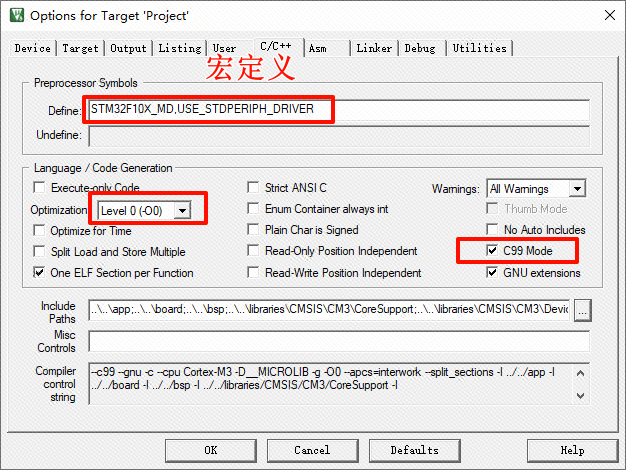

3.C/C++配置

• Define配置为：STM#@F!)X_MD.USE_STDPERIPH_DRIVER
• 选择c99
• Optimization选择-O0

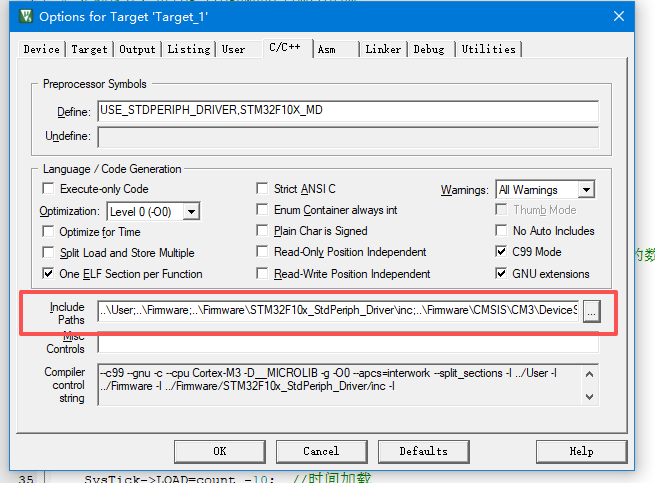

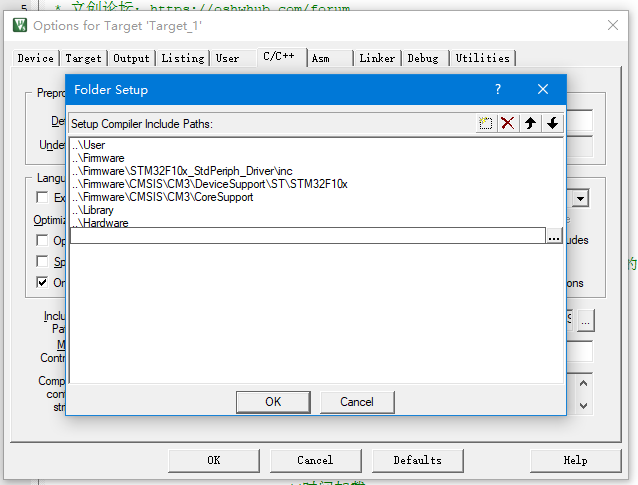

4.Include配置

增加延时函数

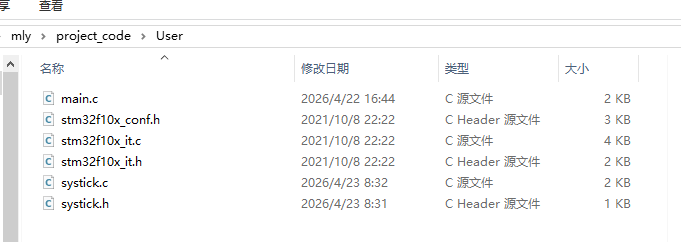

在User中增加systick.h和systick.c

systick.h


#ifndef __BOARD_H__
#define __BOARD_H__

#include "stm32f10x.h"

void board_init(void);

void delay_us(uint32_t us);
void delay_ms(uint32_t ms);

void delay_1us(uint32_t us);
void delay_1ms(uint32_t ms);





#endif

systick.c

#include "systick.h"

static uint32_t systick_us = 0;
//static uint32_t systick_ms = 0;

void board_init(void)
{
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);	//Ñ¡ÔñÍⲿʱÖÓ
	systick_us=SystemCoreClock/8000000;	      				//ΪϵͳʱÖÓµÄ1/8
//	systick_ms=(uint32_t)systick_us*1000;					//ÿºÁÃëSysTickµÄVAL¼õµÄÊýÄ¿
}

void delay_us(uint32_t us)
{
	uint32_t systickCount;
	uint32_t count = us * systick_us;

	if(us == 1)
	{
		SysTick->LOAD=count - 8;
	}
	else
	{
		SysTick->LOAD=count -10; 	//ʱ¼ä¼ÓÔØ
	}

	SysTick->VAL=0x00;        	//Çå¿Õ¼ÆÊýÆ÷
	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk ; //¿ªÊ¼¼ÆÊý

	do
	{
		systickCount=SysTick->CTRL;
	}while((systickCount&0x01)&&!(systickCount&(1<<16))); //µÈ´ýʱ¼äµ½´ï
	SysTick->CTRL&=~SysTick_CTRL_ENABLE_Msk; //¹Ø±Õ¼ÆÊýÆ÷
	SysTick->VAL =0X00;       //Çå¿Õ¼ÆÊýÆ÷

}

void delay_ms(uint32_t ms){ delay_us(ms * 1000); }

void delay_1us(uint32_t us){ delay_us(us); }

void delay_1ms(uint32_t ms){ delay_us(ms * 1000); }
