简介：本项目围绕STM32微控制器与EBF-MSD4805步进电机驱动器的协同工作，实现对步进电机的高精度控制。通过STM32开发板生成脉冲信号并控制方向引脚，结合定时器配置与GPIO操作，完成对电机转动角度、速度及方向的精确调控。配套提供详细用户手册、硬件连接说明和可运行测试例程，涵盖初始化、脉冲生成、正反转控制等核心功能，适用于嵌入式系统学习与工业自动化实践。项目经实际验证，帮助开发者快速掌握步进电机控制系统的设计与调试流程。

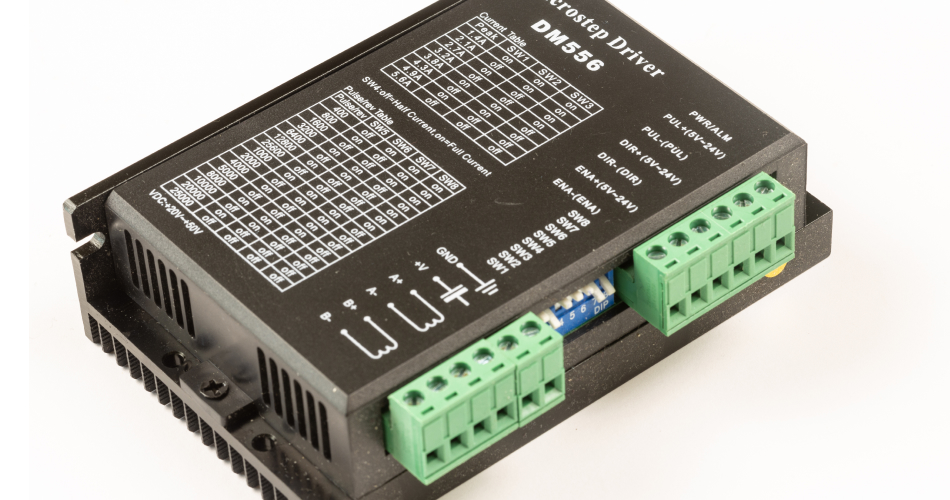

步进电机驱动器测试例程_stm32步进电机_stm32步进电机

1. STM32微控制器架构与开发环境搭建

1.1 STM32微控制器核心架构解析

STM32基于ARM Cortex-M内核（如M3/M4/M7），采用哈佛架构，支持三级流水线，具备高性能与低功耗特性。其核心由CPU、嵌套向量中断控制器（NVIC）、存储器接口（AHB/APB）及多种外设组成。以STM32F407为例，主频可达168MHz，集成浮点运算单元（FPU），适用于实时控制场景。

// 示例：系统时钟初始化（HAL库）
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLM = 8;
RCC_OscInitStruct.PLL.PLLN = 336;
HAL_RCC_OscConfig(&RCC_OscInitStruct); // 配置PLL至168MHz

该代码通过配置HSE和PLL实现高频主时钟，为定时器精确生成PWM脉冲提供时间基准。后续章节将基于此时钟体系实现步进电机的精准控制。

2. 步进电机工作原理与控制模式详解

2.1 步进电机的基本结构与电磁驱动机制

2.1.1 定子与转子的磁极排布原理

步进电机是一种将电脉冲信号转化为角位移的执行元件，其核心在于定子与转子之间的电磁相互作用。定子由多个带有绕组的铁芯组成，通常为4、6或8个极，每个极上缠绕有线圈，用于产生可控磁场；而转子则分为永磁式、反应式或混合式三种类型，其中以混合式最为常见，兼具高分辨率和输出力矩。

在典型的两相混合式步进电机中（如1.8°步距角型号），定子共有8个磁极，每相（A相与B相）各占4个，呈交错分布。每一相的绕组通过电流激励后，在对应磁极上形成N/S极性，从而对永磁转子施加定向磁拉力。转子本身具有多个小齿状结构，一般为50个齿，配合定子的极数实现精确步进定位。

这种磁极排布的关键在于“错齿”效应——当某一相绕组通电时，其磁极试图吸引转子齿对齐，但由于另一相未通电或反向激励，导致转子只能移动到一个介于两者之间的稳定位置。随着相序切换，磁场旋转，带动转子逐级前进。

为了更清晰地理解磁极间的耦合关系，以下表格列出典型两相混合式步进电机的结构参数：

参数	数值	说明
相数	2	A相与B相独立控制
定子极数	8	每相4个磁极，交替排列
转子齿数	50	形成精细步距角的基础
步距角（全步）	1.8°	每步转动1/200圈
导步数	200	一圈需200步完成

该结构可通过如下mermaid流程图展示磁极与转子齿的相对运动过程：

graph TD
    A[开始: A相通电] --> B[A相磁极吸引转子齿]
    B --> C[B相开始通电, 极性变化]
    C --> D[合成磁场方向旋转]
    D --> E[转子跟随磁场转动一微步]
    E --> F{是否继续脉冲?}
    F -- 是 --> C
    F -- 否 --> G[停止转动]

从物理角度看，定子磁极的设计必须满足磁路闭合原则，确保磁通路径最短且集中。现代设计常采用叠片硅钢片作为定子材料，减少涡流损耗，并通过优化槽口形状改善磁场均匀性。此外，绕组布局也影响电感特性，进而决定驱动器斩波频率的选择范围。

值得注意的是，定子与转子之间存在气隙（通常为0.02~0.05mm）。虽然气隙越小磁耦合越强，但制造公差和机械振动限制了进一步缩小。因此，高性能步进系统往往需要精密装配工艺支持。

最后，磁极排布还直接影响电机的静态保持力矩（Holding Torque）。当所有相均通电锁定转子时，多点吸附形成的合力决定了抗扰动能力。这一性能指标在开环控制系统中尤为关键，因为它直接关联到失步风险的高低。

2.1.2 单极性与双极性绕组的工作方式

步进电机根据绕组供电方式可分为单极性（Unipolar）与双极性（Bipolar）两种驱动模式，二者在电路拓扑、控制复杂度及输出性能方面存在显著差异。

单极性驱动 使用中心抽头的绕组结构，即每相绕组被分为两个对称部分，共用一个中间引出端。这样可以在不改变电流方向的情况下，通过选择不同支路导通来实现磁场极性的翻转。例如，对于A相绕组，若左半段通电，则产生N极；右半段通电则等效为S极。这种方式仅需使用NPN三极管或MOSFET进行低端开关控制，驱动电路简单，成本低。

然而，由于每次只有一半绕组工作，铜材利用率仅为50%，导致相同体积下输出力矩偏低。此外，中心抽头增加了引线复杂度，不利于高密度封装。

相比之下， 双极性驱动 采用H桥电路驱动完整绕组，允许电流双向流动。通过控制H桥四个开关管的状态组合，可实现正向、反向、续流和制动等多种工作模式。虽然控制逻辑更复杂，需处理死区时间防止直通短路，但能充分利用全部绕组匝数，提升能效比与扭矩密度。

下面是一个典型的双极性H桥驱动电路示意图（以一相为例）：

// H桥开关状态控制伪代码（基于GPIO）
void set_phase_current(uint8_t phase, int direction) {
    if (direction == FORWARD) {
        HAL_GPIO_WritePin(H1_GPIO_Port, H1_Pin, GPIO_PIN_SET);   // 上桥臂导通
        HAL_GPIO_WritePin(H4_GPIO_Port, H4_Pin, GPIO_PIN_SET);   // 下桥臂导通
        HAL_GPIO_WritePin(H2_GPIO_Port, H2_Pin, GPIO_PIN_RESET); // 关闭反并联
        HAL_GPIO_WritePin(H3_GPIO_Port, H3_Pin, GPIO_PIN_RESET);
    } else if (direction == REVERSE) {
        HAL_GPIO_WritePin(H2_GPIO_Port, H2_Pin, GPIO_PIN_SET);   // 反向导通
        HAL_GPIO_WritePin(H3_GPIO_Port, H3_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(H1_GPIO_Port, H1_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(H4_GPIO_Port, H4_Pin, GPIO_PIN_RESET);
    } else {
        // 刹车或自由运行
        all_low_side_off();
    }
}

代码逻辑逐行分析：

第3行：判断方向是否为正向；
第4–7行：设置H1和H4导通，形成从电源→H1→绕组→H4→地的正向电流路径；
第9–12行：H2和H3导通，电流反向流过绕组，实现磁场反转；
第14–15行：关闭所有开关进入高阻态，电机自由旋转或启用刹车模式；
HAL_GPIO_WritePin 是STM32 HAL库函数，用于设置指定GPIO引脚电平；
所有操作应在PWM中断或状态机调度下执行，避免竞争条件。

实际应用中，双极性驱动已成为主流，尤其适用于EBF-MSD4805这类集成H桥芯片的驱动器。其优势还包括更好的微步控制精度，因为电流可以连续调节而非阶梯切换。

以下表格对比两类驱动方式的主要特性：

特性	单极性	双极性
绕组结构	中心抽头	全绕组无抽头
驱动电路	简单（单端开关）	复杂（H桥）
控制难度	低	高（需防直通）
力矩输出	较低（约70%双极性）	高（100%匝数利用）
效率	中等	高
成本	低	较高
微步兼容性	差	好

综上所述，在工业级运动控制系统中，双极性驱动凭借更高的动态响应能力和控制灵活性成为首选方案。

2.1.3 步距角与分辨率的技术定义

步距角（Step Angle）是衡量步进电机运动精度的核心参数，定义为每输入一个脉冲信号时转子所转过的角度。常见值有1.8°（200步/圈）、0.9°（400步/圈）等。数学表达式为：

\theta_s = \frac{360^\circ}{N_r \times m}

其中：
- $\theta_s$：步距角（单位：度）
- $N_r$：转子齿数
- $m$：运行拍数（即通电状态循环次数）

以标准两相混合式电机为例，$N_r=50$, $m=4$（四拍制），代入得：
\theta_s = \frac{360}{50 \times 4} = 1.8^\circ

但实际中可通过细分驱动技术突破物理步距限制，实现更高分辨率。所谓“细分”，是指在一个基本步距内，通过对两相电流按正弦规律调节，使合成磁场逐步旋转，从而引导转子平滑过渡至目标位置。

例如，采用10细分时，原1.8°步距被划分为180步/圈的小增量，等效步距角为0.01°。此时即使控制器仍发送200个脉冲/圈，驱动器内部会自动插补生成2000个微步动作。

该过程依赖于精确的电流控制能力，通常由专用驱动芯片（如EBF-MSD4805）内部DAC或斩波电路实现。其本质是对IA和IB分别施加：
I_A = I_{max} \cdot \sin(\omega t),\quad I_B = I_{max} \cdot \cos(\omega t)
随时间推进调整相位角$\omega t$，即可模拟连续旋转磁场。

以下是不同细分等级下的分辨率对照表：

细分等级	每转总步数	等效步距角	应用场景
1（全步）	200	1.8°	简单定位
2（半步）	400	0.9°	一般精度
5	1000	0.36°	自动化设备
10	2000	0.18°	CNC雕刻
20	4000	0.09°	精密仪器
64	12800	0.028125°	光学平台

需要注意的是，尽管细分提升了理论分辨率，但机械背隙、摩擦非线性和磁滞效应仍可能限制实际可达精度。因此，在高要求场合应结合编码器反馈构成闭环系统。

此外，步距角误差（Step Accuracy）也是一个重要指标，通常规定为±5%，表示任意一步的实际角度偏差不超过标称值的±5%。该误差累积不会发散，属于重复性误差，适合开环控制。

综上，步距角不仅是电机本体的设计结果，更是整个控制系统分辨率规划的起点。合理选择原始步距与细分等级，是平衡速度、噪声、精度与成本的关键。

2.2 步进电机的主要控制模式

2.2.1 全步进与半步进运行机制对比

全步进（Full Step）和半步进（Half Step）是步进电机最基本的两种运行模式，分别代表基础驱动策略与初级精度提升手段。

在 全步进模式 中，电机按照固定的通电顺序依次激活各相绕组，每接收一个脉冲即前进一步。以两相四拍为例，其通电序列如下：

A+ → B+
B+ → A-
A- → B-
B- → A+

此模式下，每次只有一个相或一对相反向通电，磁场跳跃式旋转，导致转子以最大步距角运动。优点是控制逻辑简单、输出力矩大（因单次激励充分），缺点是振动明显、噪音大，尤其在低速时易引发共振。

而 半步进模式 通过插入中间状态（即双相同时激励），将原有步距切分为两半。其典型八拍序列为：

A+
A+ & B+
B+
B+ & A-
A-
A- & B-
B-
B- & A+

由此实现0.9°步距（假设原为1.8°）。虽然平均力矩略有下降（因部分时间双相通电分流），但运动更加平稳，有效避开共振区。

下面通过C语言模拟两种模式的相序输出逻辑：

#define PHASE_A_PLUS  0x01
#define PHASE_A_MINUS 0x02
#define PHASE_B_PLUS  0x04
#define PHASE_B_MINUS 0x08

const uint8_t full_step_seq[4] = {
    PHASE_A_PLUS | PHASE_B_PLUS,
    PHASE_B_PLUS | PHASE_A_MINUS,
    PHASE_A_MINUS | PHASE_B_MINUS,
    PHASE_B_MINUS | PHASE_A_PLUS
};

const uint8_t half_step_seq[8] = {
    PHASE_A_PLUS,
    PHASE_A_PLUS | PHASE_B_PLUS,
    PHASE_B_PLUS,
    PHASE_B_PLUS | PHASE_A_MINUS,
    PHASE_A_MINUS,
    PHASE_A_MINUS | PHASE_B_MINUS,
    PHASE_B_MINUS,
    PHASE_B_MINUS | PHASE_A_PLUS
};

void output_phase(uint8_t pattern) {
    HAL_GPIO_WritePin(Ap_GPIO_Port, Ap_Pin, (pattern & PHASE_A_PLUS) ? SET : RESET);
    HAL_GPIO_WritePin(Am_GPIO_Port, Am_Pin, (pattern & PHASE_A_MINUS) ? SET : RESET);
    HAL_GPIO_WritePin(Bp_GPIO_Port, Bp_Pin, (pattern & PHASE_B_PLUS) ? SET : RESET);
    HAL_GPIO_WritePin(Bm_GPIO_Port, Bm_Pin, (pattern & PHASE_B_MINUS) ? SET : RESET);
}

参数说明与逻辑分析：

使用位掩码表示各相状态，便于快速查表；
full_step_seq 包含4个状态，每步切换一次，对应全步；
half_step_seq 包含8个状态，实现半步进；
output_phase() 函数将模式写入GPIO，驱动H桥；
实际运行中应通过定时器中断触发状态切换，保证脉冲周期恒定。

下表总结两种模式的性能对比：

项目	全步进	半步进
每转步数	200	400
步距角	1.8°	0.9°
力矩波动	大	小
振动与噪音	明显	较轻
控制复杂度	低	中等
适用场景	高负载、低精度	中等精度运动

由此可见，半步进在不增加硬件成本的前提下显著改善了运动品质，广泛应用于打印机、扫描仪等消费类设备。

2.2.2 微步控制原理及其对运动平滑性的提升

微步控制（Microstepping）是现代步进系统实现高精度和平稳运行的核心技术。它通过精确调控两相绕组中的电流幅值与相位差，使合成磁场连续旋转，从而引导转子进行亚步距级别的微小位移。

其基本思想源于矢量合成理论：若让A相电流按正弦变化，B相按余弦变化，则合成磁动势将以恒定幅度、匀速旋转。理想情况下，转子将平滑跟踪该磁场，消除传统步进中的“跳跃”现象。

具体实现依赖于驱动器内部的电流闭环控制。以EBF-MSD4805为例，其内置斩波器可根据外部设定的细分等级，自动调节PWM占空比，使绕组平均电流逼近目标值。

数学模型如下：

I_A = I_{ref} \cdot \sin\left(\frac{2\pi k}{N}\right),\quad
I_B = I_{ref} \cdot \cos\left(\frac{2\pi k}{N}\right)

其中：
- $k$：当前微步索引（0 ≤ k < N）
- $N$：每全步细分数（如N=16）
- $I_{ref}$：峰值参考电流

随着$k$递增，磁场方向以$\Delta\theta = \frac{360^\circ}{200 \times N}$为单位逐步推进。

以下mermaid流程图描述微步控制的数据流：

graph LR
    Pulse_In[Pulse Input] --> Step_Counter[微步计数器]
    Step_Counter --> Sine_Table[查表: sin/cos值]
    Sine_Table --> DAC_Control[DAC或PWM调制]
    DAC_Control --> Phase_Driver[H桥功率级]
    Phase_Driver --> Motor[步进电机]
    Motor --> Position[平滑角位移]

微步带来的主要优势包括：

运动平滑性增强 ：大幅降低振动与噪音，特别在低速区间效果显著；
分辨率提高 ：理论上可达数万步每转，满足精密定位需求；
共振抑制 ：避免集中在特定频率激发机械谐振；
起停柔顺 ：结合加减速曲线可实现无冲击启停。

但也存在局限：
- 实际精度受磁饱和、齿槽效应影响，未必达到理论值；
- 输出力矩随细分增加而衰减，尤其在高速段；
- 对驱动器电流控制精度要求极高，廉价驱动器易出现丢步。

因此，在选用微步模式时应综合评估负载特性与精度需求。

2.2.3 开环控制特性与失步风险分析

步进电机普遍采用开环控制，即不依赖位置反馈即可完成预定轨迹运动。其前提是：只要输入脉冲数准确，转子必然到达对应角度。这一特性简化了系统结构，降低了成本。

但开环的本质也埋下了隐患—— 失步（Missed Step）。当负载转矩超过电机所能提供的最大静力矩，或加速度过高导致惯性滞后，转子无法及时跟上磁场旋转，便会发生丢步。此时控制器仍认为位置正确，造成永久性误差。

失步可分为两种类型：
- 掉步（Under-step）：转子滞后于指令位置；
- 冲步（Over-step）：因惯性过大越过目标点。

常见诱因包括：
- 启动频率过高；
- 加速度陡峭；
- 负载突变（如卡阻）；
- 供电电压不足；
- 温升导致退磁。

防范措施主要包括：

合理规划加减速曲线 ：避免瞬时变速，采用梯形或S型加速；
限制最高运行频率 ：依据矩频特性曲线设定安全上限；
提高保持电流 ：在静止时维持全额电流增强锁定力；
引入堵转检测机制 ：部分智能驱动器可通过反电动势估算转子位置；
升级为闭环步进系统 ：加装编码器实现误差校正。

尽管如此，大多数应用场景仍可依靠良好的机电匹配规避失步问题。关键在于深入理解电机的 矩频特性曲线 ，并在设计阶段预留足够裕量。

综上，开环控制是一把双刃剑——带来简洁高效的同时，也要求开发者具备扎实的系统分析能力。

3. EBF-MSD4805步进电机驱动器配置与使用

3.1 EBF-MSD4805功能模块解析

3.1.1 驱动芯片内部H桥拓扑结构剖析

EBF-MSD4805作为一款高性能两相混合式步进电机驱动器，其核心驱动能力来源于内置的双H桥功率输出结构。该结构基于专用的驱动IC（如常见的Trinamic TMC2209或等效国产替代方案），采用全桥MOSFET组合实现对电机两相绕组（A+、A− 和 B+、B−）的精确电流控制。

H桥电路由四个N沟道MOSFET组成一个桥臂单元，每个桥臂负责一相绕组的双向电流导通。以A相为例，上桥臂两个MOSFET（Q1和Q2）分别连接至电源正极，下桥臂（Q3和Q4）接地。通过控制上下管的开关时序，可实现电流从A+流向A−或反向流动，从而改变磁场方向，驱动转子旋转。

在EBF-MSD4805中，每相均配备独立的H桥，且集成有自举电容充电电路、死区时间控制逻辑以及低导通电阻MOSFET，确保高效能转换与热稳定性。此外，驱动IC内部还包含栅极驱动器，用于提供足够的驱动电压（通常为10–12V）以完全导通功率MOSFET，减少导通损耗。

该H桥拓扑支持多种工作模式，包括常通斩波（constant off-time）、滞后斩波（hysteresis control）及PWM斩波控制，适用于不同细分精度下的微步驱动需求。尤其在高细分模式下，H桥需频繁切换以维持精确的相电流波形，这对开关速度和电磁干扰抑制提出了更高要求。

参数	描述
输出类型	双全桥H桥
最大输出电流	4.8A峰值（可调）
MOSFET类型	N沟道增强型
死区时间	内置自动调节（典型值500ns）
自举供电	支持，需外接0.1μF陶瓷电容

graph TD
    A[VM Motor Power 12-48V] --> H1[H-Bridge Phase A]
    A --> H2[H-Bridge Phase B]
    H1 -->|A+ / A−| M((Stepper Motor))
    H2 -->|B+ / B−| M
    C[VCC Logic 3.3-5V] --> CTRL[Control IC]
    CTRL -->|Gate Drive Signals| H1
    CTRL -->|Gate Drive Signals| H2
    D[Bootstrap Capacitor] --> H1
    D --> H2
    E[Current Sense Resistor] --> Feedback[ADC & Control Loop]
    Feedback --> CTRL

上述流程图展示了EBF-MSD4805的整体功率路径与控制信号流向。其中，电机电源VM直接供给H桥，而逻辑电源VCC为控制IC供电，二者必须共地但建议分离以降低噪声耦合。自举电容为上桥臂MOSFET栅极驱动提供浮动电源，是保证正常开关的关键元件。

在实际应用中，H桥的工作状态受输入脉冲（PUL）、方向（DIR）和使能（EN）信号联合控制。控制器（如STM32）发送脉冲序列至驱动器，驱动IC根据当前细分设置生成对应的相位电流矢量，并通过H桥施加到电机绕组上，形成近似正弦波的电流激励，实现平滑转动。

值得注意的是，H桥在换向过程中若上下管同时导通将导致“直通”（shoot-through）现象，造成短路大电流甚至烧毁器件。为此，EBF-MSD4805内置了硬件级死区保护机制，在每次换向时插入安全延迟，禁止同一桥臂上下管同时开启。这一设计显著提升了系统的可靠性。

3.1.2 电流调节机制与斩波控制策略

EBF-MSD4805的电流调节机制基于“斩波式恒流控制”（chopper current control），旨在维持设定的相电流稳定，避免因反电动势或负载变化引起的失步问题。其核心原理是通过实时检测绕组电流并与参考值比较，动态调整MOSFET的导通/关断时间，实现闭环电流调控。

系统采用“固定关断时间斩波”（constant off-time chopping）策略，即每当电流上升超过阈值时，关闭对应桥臂；经过预设的关断时间后重新开启，如此循环。该方法无需复杂PID运算，响应速度快，适合嵌入式实时控制系统。

具体而言，驱动IC内部集成了高精度电流采样放大器和比较器，配合外部小阻值采样电阻（如0.1Ω）监测每一相的实际电流。当检测到电流达到设定值（由VREF参考电压决定）时，触发斩波动作，切断该相供电。关断时间由内部定时器控制，典型值为20–30μs，用户可通过寄存器或跳线进行微调。

为提升微步运行下的电流波形质量，EBF-MSD4805支持“慢速衰减”、“快速衰减”和“混合衰减”三种模式。例如，在慢速衰减模式下，关断期间电流通过续流二极管缓慢释放，适合低速平稳运行；而在高速场景中启用快速衰减可加快电流下降速率，提高响应带宽。

// 示例：通过STM32 DAC设置VREF电压（模拟EBF-MSD4805电流调节）
#define VREF_PIN    DAC_CHANNEL_1
#define CURRENT_MAX 2.5f     // 最大相电流（A）
#define VOLTAGE_REF 2.5f     // VREF = I_max × R_sense × 5 (TMC典型增益)

void SetMotorCurrent(float current) {
    uint32_t dac_value;
    float vref = current * 0.1f * 5.0f;  // 假设R_sense=0.1Ω, 增益=5
    if (vref > 3.3f) vref = 3.3f;
    dac_value = (uint32_t)(vref / 3.3f * 4095);
    HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, dac_value);
    HAL_DAC_Start(&hdac, DAC_CHANNEL_1);
}

代码逐行解析：

#define CURRENT_MAX 2.5f ：定义电机允许的最大相电流。
float vref = current * 0.1f * 5.0f ：计算所需VREF电压。依据公式 $ V_{REF} = I_{trip} \times R_{sense} \times G $，其中G为内部放大器增益（通常为5）。
dac_value = ... ：将目标电压映射到DAC的12位分辨率范围（0–4095）。
HAL_DAC_SetValue() ：设置DAC输出值。
HAL_DAC_Start() ：启动DAC通道，持续输出设定电压。

该函数可用于动态调节电机输出扭矩，例如在启动阶段增大电流，空载时降低以节能。

进一步地，EBF-MSD4805支持多级电流衰减模式选择，可通过拨码开关或SPI接口配置。下表列出常见衰减模式特性：

衰减模式	特点	适用场景
慢速衰减	电流缓慢下降，振动小	低速、静音运行
快速衰减	强制反向电压加速电流归零	高速、高响应
混合衰减	初始快速，后期慢速	平衡性能与噪声

合理选择衰减模式可显著改善电机运行平稳性与效率。

3.1.3 故障保护电路设计（过流、过热、欠压）

EBF-MSD4805具备完善的多重保护机制，确保在异常工况下自动切断输出，防止设备损坏。这些保护功能均由驱动IC硬件实现，响应速度快于软件干预，属于本质安全设计。

过流保护（Over-Current Protection, OCP）
通过实时监控各相电流，一旦瞬时电流超过预设阈值（由VREF决定），立即封锁H桥输出并拉低ALERT报警引脚。OCP触发电流通常为额定电流的1.4–1.8倍，具有短暂容忍启动冲击的能力。

过热保护（Thermal Shutdown, TSD）
芯片内部集成温度传感器，当结温超过150°C（典型值）时自动关闭所有输出，待冷却至约130°C后恢复运行。此功能防止长时间堵转或散热不良导致的永久损伤。

欠压锁定（Under-Voltage Lockout, UVLO）
当VM供电电压低于启动阈值（如9V）时，驱动器拒绝工作，避免因电压不足引起MOSFET未充分导通而导致发热加剧。

所有故障状态均可通过专用FAULT引脚输出指示信号，便于主控系统读取并执行相应处理策略，如停机、报警或重启尝试。

stateDiagram-v2
    [*] --> NormalOperation
    NormalOperation --> OverCurrent : I_phase > I_limit
    NormalOperation --> OverTemperature : T_junction > 150°C
    NormalOperation --> UnderVoltage : VM < 9V
    OverCurrent --> FaultState : FAULT pin = LOW
    OverTemperature --> FaultState
    UnderVoltage --> FaultState
    FaultState --> Recovery : Condition cleared & delay
    Recovery --> NormalOperation

上述状态机描述了EBF-MSD4805在各种异常条件下的行为转换逻辑。FAULT引脚采用开漏输出，需外接上拉电阻至逻辑电源。当任一故障发生时，引脚被拉低，通知MCU进入异常处理流程。

此外，驱动器板载还配备了TVS二极管和RC缓冲网络，用于吸收电机反电动势产生的电压尖峰，进一步提升系统鲁棒性。推荐在VM端并联大容量电解电容（≥100μF）与高频陶瓷电容（0.1μF），以稳定母线电压。

3.2 驱动器关键参数设置方法

3.2.1 拨码开关配置与细分精度选择

EBF-MSD4805通过一组DIP拨码开关（SW1–SW6）实现无需编程的本地参数配置，涵盖细分精度、电流大小、衰减模式等关键选项。其中，细分设置直接影响电机步距角与运行平滑性。

细分精度由STEP MODE信号决定，对应SW1–SW3三位编码。驱动器支持从整步（1.8°）到256细分（0.007°）共8级可选。随着细分等级提高，相电流被划分为更精细的正弦波片段，有效消除低频共振，提升定位精度。

SW1	SW2	SW3	细分模式	步距角（1.8°电机）
ON	ON	ON	1/1 (Full Step)	1.8°
OFF	ON	ON	1/2 (Half Step)	0.9°
ON	OFF	ON	1/4	0.45°
OFF	OFF	ON	1/8	0.225°
ON	ON	OFF	1/16	0.1125°
OFF	ON	OFF	1/32	0.05625°
ON	OFF	OFF	1/64	0.028125°
OFF	OFF	OFF	1/256	0.00703125°

实际操作中，应根据机械系统精度需求与控制器脉冲输出能力综合权衡。例如，若STM32定时器最高输出频率为50kHz，则在256细分下最大转速约为：

\text{RPM} = \frac{50000}{200 \times 256} \times 60 ≈ 58.6 \, \text{rpm}

可见，过高细分将限制最高速度，需在平滑性与动态性能间折衷。

拨码开关其余位（SW4–SW6）可用于设置电流档位或共阳/共阴输入模式，具体定义需参照产品手册。务必在断电状态下切换开关位置，避免静电损伤。

3.2.2 参考电压与相电流的关系计算

EBF-MSD4805通过外部参考电压VREF调节输出相电流。大多数驱动IC遵循如下关系式：

I_{peak} = \frac{V_{REF}}{R_{sense} \times K}

其中：
- $ I_{peak} $：期望的峰值相电流（A）
- $ V_{REF} $：外部输入参考电压（V）
- $ R_{sense} $：电流采样电阻阻值（Ω），常见为0.1Ω或0.2Ω
- $ K $：驱动IC内部增益，典型值为5

假设使用R_sense = 0.1Ω，欲设定I_peak = 2.0A，则：

V_{REF} = 2.0 \times 0.1 \times 5 = 1.0 \, \text{V}

可通过STM32的DAC模块或电位器提供该电压。注意VREF输入带宽有限，不宜接入高频噪声信号。

// 计算VREF电压函数
float CalculateVref(float ipk, float rsense, float gain) {
    return ipk * rsense * gain;
}

// 应用示例
float vref = CalculateVref(2.0f, 0.1f, 5.0f); // 返回1.0V

参数说明：
- ipk ：用户期望的峰值电流
- rsense ：实测采样电阻值（建议使用精密±1%电阻）
- gain ：查阅数据手册确认（如TMC2209为5）

该函数可用于GUI界面中实时显示对应VREF值，辅助调试。

3.2.3 输入信号电平兼容性调整（共阳/共阴）

EBF-MSD4805支持共阳极（common-anode）和共阴极（common-cathode）两种输入模式，适应不同PLC或控制器的输出类型。通过SW4拨码选择：

共阳模式 ：PUL+/DIR+/EN+ 接VCC，信号通过PUL−/DIR−/EN−接地触发
共阴模式 ：PUL−/DIR−/EN− 接GND，信号通过PUL+/DIR+/EN+ 上拉触发

对于STM32 GPIO输出（推挽3.3V），推荐使用共阴接法，即将驱动器的PUL−、DIR−、EN−连接至MCU GPIO，PUL+接VCC（5V或3.3V），即可实现电平匹配。

若采用光耦隔离输入，则需额外设计限流电阻：

R = \frac{V_{logic} - V_f}{I_f}

例如，V_logic = 3.3V，LED正向压降V_f = 1.2V，驱动电流I_f = 10mA：

R = \frac{3.3 - 1.2}{0.01} = 210 \, \Omega \quad (\text{选用220Ω标准值})

此设计可有效隔离强电干扰，提升系统可靠性。

3.3 用户手册核心内容解读

3.3.1 引脚定义与电气特性规范

EBF-MSD4805标准接口包含电源、控制、电机输出三大类引脚：

引脚名	类型	功能说明
VM	电源	电机供电（12–48V DC）
GND	电源	功率地
VCC	电源	逻辑供电（3.3–5V）
PUL+	输入	脉冲信号正端（共阳）
PUL−	输入	脉冲信号负端
DIR+	输入	方向信号正端
DIR−	输入	方向信号负端
EN+	输入	使能信号正端
EN−	输入	使能信号负端
A+ / A−	输出	接电机A相绕组
B+ / B−	输出	接电机B相绕组
FAULT	输出	故障报警（开漏）
ALARM	输出	可选报警信号

所有数字输入引脚内置10kΩ上拉电阻，支持5V耐压。推荐驱动信号上升/下降时间 < 1μs，高电平 ≥ 2.7V（3.3V系统兼容），低电平 ≤ 0.5V。

3.3.2 时序图分析：PUL、DIR、EN有效窗口

驱动器对输入信号建立与保持时间有严格要求。典型时序参数如下：

参数	符号	最小值	单位
脉冲宽度	t_pul	2.0	μs
方向建立时间	t_dir_setup	5.0	μs
使能响应延迟	t_en_delay	100	μs

sequenceDiagram
    participant MCU
    participant Driver
    MCU->>Driver: DIR = HIGH (Set Direction)
    Note right of MCU: t_dir_setup ≥ 5μs
    MCU->>Driver: PUL = HIGH
    MCU->>Driver: PUL = LOW
    Note right of MCU: t_pul ≥ 2μs
    Driver->>MCU: Motor Steps One

正确操作顺序应为：先设置DIR，等待至少5μs稳定后，再发送PUL脉冲。EN信号用于全局使能，拉低后电机绕组断电，进入自由旋转状态。

3.3.3 典型应用场景下的接线建议

在连接STM32与EBF-MSD4805时，推荐采用屏蔽双绞线传输PUL/DIR信号，长度不超过1米。电源线使用足够截面积铜线（≥1mm²），并靠近驱动器端加装滤波电容。

典型接线方式如下：
- STM32 PA0 → EBF-MSD4805 PUL−
- STM32 PA1 → EBF-MSD4805 DIR−
- STM32 PA2 → EBF-MSD4805 EN−
- PUL+、DIR+、EN+ → VCC（3.3V）
- VM → 外部24V电源+
- GND → 电源地 & STM32 GND

确保所有地线单点汇聚，避免形成地环路干扰。

4. STM32定时器配置与PWM脉冲序列生成

在嵌入式运动控制系统中，精确的脉冲序列生成是实现步进电机高精度定位和速度控制的核心环节。STM32微控制器凭借其丰富的定时器资源和灵活的PWM输出能力，成为驱动步进电机的理想平台。本章将深入剖析如何利用STM32的通用定时器（TIMx）构建高效、可调的PWM信号发生器，并通过软硬件协同设计实现动态频率调节、多轴联动控制以及低CPU负载运行。

4.1 STM32定时器资源与工作机制

STM32系列微控制器通常配备多个通用定时器（如TIM2、TIM3、TIM4等）和高级控制定时器（如TIM1、TIM8），这些定时器不仅可用于时间测量与延时功能，更广泛应用于PWM波形生成、编码器接口处理及电机控制等领域。理解其内部寄存器结构与工作模式选择逻辑，是实现精准脉冲输出的前提。

4.1.1 通用定时器TIMx的寄存器结构

STM32通用定时器由一组核心寄存器构成，主要包括： 预分频器寄存器（PSC） 、 自动重装载寄存器（ARR） 、 计数器寄存器（CNT） 、 捕获/比较寄存器（CCR1~CCR4） ，以及一系列控制状态寄存器（如CR1、CCMRx、CCER、DIER等）。这些寄存器共同决定了定时器的行为模式和输出特性。

以STM32F4系列为例，TIMx的工作基于一个向上递增的16位计数器（CNT），该计数器在每个时钟周期递增，当达到自动重装载值（ARR）后复位为0并产生更新事件。此机制构成了基本的时间基准。通过设置PSC对输入时钟进行分频，可以扩展定时器的时间范围；而通过配置通道的比较输出模式，则能生成占空比可调的PWM信号。

下表列出了关键寄存器的功能说明：

寄存器名称	地址偏移	功能描述
TIMx_CR1	0x00	控制定时器使能、计数方向、重复计数等
TIMx_PSC	0x28	设置预分频系数，决定定时器时钟频率
TIMx_ARR	0x2C	定义计数周期，影响PWM频率
TIMx_CCRx	0x34~0x40	各通道比较值，决定PWM占空比
TIMx_CCMRx	0x18~0x1C	配置输入捕获或输出比较模式
TIMx_CCER	0x20	使能输出通道并设定极性

这些寄存器通过APB总线连接至内核，允许程序在运行时动态修改参数，从而实现灵活控制。

定时器时钟源与时基计算

假设系统主频为84MHz（典型于STM32F407），TIMx挂载在APB1总线上（默认不分频），则其实际时钟频率为84MHz。若PSC设为83，则分频后时钟为：

f_{CK_CNT} = \frac{84\,MHz}{(PSC + 1)} = \frac{84\,MHz}{84} = 1\,MHz

即每微秒计数一次。若ARR设为999，则一个完整周期为1000个计数单位，对应：

T = \frac{ARR + 1}{f_{CK_CNT}} = \frac{1000}{1\,MHz} = 1\,ms \Rightarrow f_{PWM} = 1\,kHz

这一数学模型揭示了频率控制的本质——通过调整PSC和ARR即可独立调控PWM频率。

// 示例代码：手动配置TIM3生成1kHz PWM信号
TIM3->PSC = 83;           // 分频系数=84 → 1MHz计数时钟
TIM3->ARR = 999;          // 自动重载值=1000 → 周期1ms
TIM3->CCR1 = 500;         // 占空比50%
TIM3->CCMR1 |= TIM_CCMR1_OC1M_2 | TIM_CCMR1_OC1M_1; // PWM模式1
TIM3->CCER |= TIM_CCER_CC1E;   // 使能CH1输出
TIM3->CR1 |= TIM_CR1_CEN;      // 启动定时器

逐行分析：
- 第1行： PSC = 83 表示将84MHz时钟分频为1MHz。
- 第2行： ARR = 999 设定计数上限，形成1ms周期。
- 第3行： CCR1 = 500 对应50%占空比（500/1000）。
- 第4行：配置OC1M[2:0]为“110”即PWM模式1（向上计数时低于比较值输出高电平）。
- 第5行：使能通道1输出引脚。
- 第6行：启动计数器开始运行。

该代码展示了底层寄存器操作方式，适用于对性能要求极高或使用裸机开发的场景。

mermaid流程图：定时器初始化流程

graph TD
    A[启用TIMx时钟] --> B[配置GPIO复用功能]
    B --> C[设置PSC与ARR确定频率]
    C --> D[配置CCMRx为PWM输出模式]
    D --> E[设置CCR寄存器设定占空比]
    E --> F[使能CCER输出通道]
    F --> G[启动CR1中的CEN位]
    G --> H[PWM信号输出]

此流程清晰地表达了从外设使能到最终信号输出的完整路径，强调各步骤之间的依赖关系。

4.1.2 计数模式（向上/向下/中央对齐）的选择依据

STM32定时器支持三种主要计数模式： 向上计数 、 向下计数 和 中央对齐模式（也称居中对齐） 。不同模式适用于不同的应用场景，尤其在电机控制中直接影响PWM对称性和谐波成分。

向上计数模式 ：计数器从0递增至ARR，到达后清零并触发更新中断。这是最常用的模式，适合大多数PWM应用，尤其是需要固定频率输出的场合。
向下计数模式 ：计数器从ARR递减至0，然后重新加载ARR。较少使用，但在某些特殊同步需求中有价值。
中央对齐模式 ：计数器先向上计数至ARR−1，再向下计数回1，形成“三角波”扫描。此模式下，比较匹配发生在两个方向上，使得PWM波形关于周期中心对称，显著降低电流纹波和电磁噪声。

考虑一个伺服系统中的三相逆变桥驱动，若采用中央对齐PWM，可有效减少奇次谐波，提高电机效率。然而，由于每次周期包含两次比较动作，其中断频率是向上计数的两倍，增加了CPU负担。

// 配置TIMx为中央对齐模式
TIM3->CR1 &= ~TIM_CR1_DIR;                    // 清除方向位
TIM3->CR1 |= TIM_CR1_CMS_0 | TIM_CR1_CMS_1;   // CMS[1:0]=11 → 中央对齐模式3

参数说明：
- DIR 位控制计数方向；
- CMS[1:0] 用于选择对齐方式：
- 00：边沿对齐（向上/下）
- 01：中央对齐模式1（仅在UP计数时产生中断）
- 10：模式2（仅在DOWN计数时中断）
- 11：模式3（UP和DOWN均中断）

实践中，对于步进电机开环控制，推荐使用 向上计数模式 ，因其逻辑简单、响应迅速且易于调试。而在高性能伺服系统中，中央对齐模式更具优势。

4.1.3 自动重装载与预分频器协同作用

自动重装载寄存器（ARR）与预分频器（PSC）构成了决定PWM频率的两大关键参数。二者分工明确： PSC负责粗调频率范围 ， ARR用于精调分辨率 。

例如，在希望生成10kHz PWM信号时：

f_{PWM} = \frac{f_{CLK}}{(PSC+1) \times (ARR+1)}
\Rightarrow (PSC+1)(ARR+1) = \frac{84\,MHz}{10\,kHz} = 8400

此时存在多种组合方案：

PSC+1	ARR+1	实际频率	分辨率等级
84	100	10kHz	高（1μs步进）
840	10	10kHz	低（10μs步进）

显然，第一种方案保留更高的时间分辨率，有利于后续实现微秒级变速控制。因此，在实际工程中应优先选择较小的PSC值以提升ARR调节的精细度。

此外，ARR具备 可动态修改 特性，结合DMA传输可在不停止定时器的情况下实时更新周期，实现无中断变速。这在加减速曲线规划中极为关键。

4.2 PWM输出模式实现精确脉冲控制

PWM不仅是电源管理工具，更是数字运动控制系统中生成精确脉冲序列的关键手段。STM32通过比较输出模式（OCxM）实现PWM信号输出，结合多通道协同，可支撑复杂多轴联动控制。

4.2.1 比较输出模式（OCxM）配置流程

STM32定时器的每个通道均可独立配置为输出比较模式，其中最常用的是 PWM模式1 和 PWM模式2 。它们的区别在于计数器小于比较值时的输出电平行为。

PWM模式1 ：向上计数时，若CNT < CCRx，输出有效电平（通常为高）；否则无效（低）。
PWM模式2 ：相反，CNT < CCRx时输出无效电平。

推荐使用PWM模式1，符合常规直觉。

配置流程如下：

开启定时器和GPIO时钟；
将对应IO配置为复用推挽输出；
设置TIMx_CCMRx为PWM模式；
设置TIMx_CCRx初始值；
使能输出通道；
启动定时器。

// 使用HAL库配置TIM3_CH1为PWM输出
__HAL_RCC_TIM3_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();

GPIO_InitTypeDef gpio = {0};
gpio.Pin = GPIO_PIN_4;
gpio.Mode = GPIO_MODE_AF_PP;
gpio.Alternate = GPIO_AF2_TIM3;
HAL_GPIO_Init(GPIOB, &gpio);

htim3.Instance = TIM3;
htim3.Init.Prescaler = 83;
htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
htim3.Init.Period = 999;
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);

逻辑分析：
- 前两行启用外设时钟；
- GPIO配置为AF模式，指定TIM3_CH1映射至PB4；
- Alternate = GPIO_AF2_TIM3 表示使用AF2功能；
- HAL_TIM_PWM_Start() 内部会自动配置CCMR1、CCER等寄存器。

此方法抽象程度高，适合快速原型开发。

4.2.2 占空比与频率独立调节方法

理想情况下，我们希望独立调节PWM频率和占空比。但由于两者共用ARR和PSC，必须合理分配职责。

常见策略是： 固定PSC，仅通过修改ARR改变频率；同时保持CCRx比例不变以维持相同占空比 。

例如：

void Set_PWM_Frequency(uint32_t freq) {
    uint32_t arr = (SystemCoreClock / 84) / freq - 1; // 固定PSC=83
    __HAL_TIM_SetAutoreload(&htim3, arr);
    __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1, arr * 0.5); // 保持50%
}

参数说明：
- SystemCoreClock 为当前系统主频；
- 函数动态更新ARR和CCR1，确保频率变化时占空比恒定；
- 使用HAL宏函数保证线程安全。

该机制可用于模拟“变速不突变”的平滑加速过程。

4.2.3 多通道同步输出支持多轴联动

STM32定时器支持多通道同时输出PWM，例如TIM3有4个通道（CH1~CH4），可分别控制X/Y/Z/U四轴步进电机。更重要的是，所有通道共享同一时基（ARR），实现天然同步。

通过统一更新事件（UEV）触发所有通道刷新，避免因单独写入导致的相位偏差。

// 配置TIM3四通道输出
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1); // X轴
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2); // Y轴
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_3); // Z轴
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_4); // U轴

// 同步设置各轴频率
__HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1, x_pulse);
__HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_2, y_pulse);

扩展性说明：
结合DMA和定时器触发，可实现轨迹插补算法输出连续变化的多轴脉冲流，奠定数控系统基础。

4.3 脉冲频率动态调节算法实践

静态PWM无法满足步进电机启动、加速、匀速、减速、停止的需求。必须实现 实时频率调节算法 ，并在保障信号连续性的前提下最小化CPU占用。

4.3.1 实时改变ARR与PSC实现变速控制

直接修改ARR是最高效的变速方式。但需注意：若在计数过程中修改ARR，可能引起周期跳变，造成脉冲丢失或抖动。

正确做法是等待 更新事件（UIE） 发生后再写入新值，或启用 影子寄存器（Shadow Register） 机制。

// 在中断中安全更新ARR
void TIM3_IRQHandler(void) {
    if (__HAL_TIM_GET_FLAG(&htim3, TIM_FLAG_UPDATE)) {
        __HAL_TIM_CLEAR_FLAG(&htim3, TIM_FLAG_UPDATE);
        if (target_freq != current_freq) {
            uint32_t new_arr = Compute_ARR(target_freq);
            __HAL_TIM_SetAutoreload(&htim3, new_arr);
        }
    }
}

执行逻辑：
- 利用更新中断确认当前周期结束；
- 安全更新ARR防止撕裂；
- 可结合梯形加减速算法逐步逼近目标频率。

4.3.2 使用DMA辅助传输减少CPU开销

对于预定义的加减速曲线，可将ARR值序列存储在内存数组中，通过DMA自动传送到TIMx_ARR寄存器，完全解放CPU。

uint16_t arr_buffer[] = {999, 800, 600, 400, 200}; // 加速过程

__HAL_TIM_ENABLE_DMA(&htim3, TIM_DMA_UPDATE);
HAL_DMA_Start(htim3.hdma[TIM_DMA_ID_UPDATE],
              (uint32_t)arr_buffer,
              (uint32_t)&TIM3->ARR,
              5);

参数解释：
- TIM_DMA_UPDATE 表示ARR更新触发DMA；
- 数据源为 arr_buffer ，目标为 &TIM3->ARR ；
- 传输5次后完成加速。

该技术特别适用于固定行程的高速启停控制。

4.3.3 软件层频率限幅与加减速缓冲区设计

为防止失步，必须限制最大加速度。为此设计环形缓冲区存放待执行的频率段：

typedef struct {
    uint32_t target_freq;
    uint32_t duration_ms;
} MotionSegment;

MotionSegment buffer[32];
int head = 0, tail = 0;

void Add_Segment(uint32_t freq, uint32_t ms) {
    buffer[head].target_freq = freq;
    buffer[head].duration_ms = ms;
    head = (head + 1) % 32;
}

调度器从中读取任务，逐步调整PWM频率，形成S型加减速曲线。

加速度阶段	频率变化趋势	目标
加速初期	缓慢上升	防止静摩擦力突变
中段	线性增长	快速提升转速
末段	斜率减小	平滑进入匀速

该结构支持复杂运动编程，是现代运动控制器的基础模块。

graph LR
    A[用户指令] --> B[解析为运动段]
    B --> C[填入环形缓冲区]
    C --> D[调度器提取]
    D --> E[计算目标ARR]
    E --> F[通过DMA/中断更新]
    F --> G[平滑变速输出]

综上所述，STM32定时器不仅是简单的计时工具，更是构建高性能步进电机控制系统的核心引擎。通过深入掌握其寄存器机制、PWM生成原理与动态调节算法，开发者能够打造出稳定、高效、响应迅速的工业级运动控制解决方案。

5. GPIO引脚设置与电机方向控制实现

在现代嵌入式控制系统中，尤其是以STM32为代表的高性能微控制器平台，通用输入输出（General Purpose Input/Output, GPIO）是连接数字世界与物理执行机构的桥梁。对于步进电机这类需要精确时序和电平逻辑控制的外设而言，GPIO不仅是简单的高低电平输出工具，更是实现复杂运动控制策略的基础资源。特别是在配合如EBF-MSD4805等专业驱动器进行系统集成时，GPIO的功能配置直接决定了方向信号（DIR）、使能信号（ENA）以及脉冲同步机制的可靠性与实时性。

本章将深入剖析STM32微控制器中GPIO模块的技术细节，并围绕步进电机方向控制的实际需求展开讨论。从推挽输出模式的选择到上拉/下拉电阻的作用机制，再到高频信号下的输出速度等级匹配问题，每一项参数都可能成为影响整个运动系统稳定性的关键因素。同时，在多轴联动或多电机并行控制场景下，如何高效管理有限的GPIO资源、避免信号冲突或延迟失配，也构成了系统设计中的重要挑战。

此外，实际工程应用中不可避免地面临电磁干扰、接触抖动、电源波动等问题，这些都会通过GPIO引脚传导至控制系统，造成误触发甚至设备损坏。因此，除了软件层面的去抖与延时补偿技术外，合理的硬件滤波电路设计以及光耦隔离器件的引入也成为提升系统鲁棒性的必要手段。接下来的内容将以理论分析为基础，结合具体代码示例与电路设计方案，全面展示如何利用STM32的GPIO功能构建一个高可靠性的步进电机方向控制系统。

5.1 STM32 GPIO工作模式深度解析

STM32系列微控制器提供了高度灵活且可配置的GPIO端口结构，每个GPIO引脚均可独立配置为多种工作模式，包括输入模式（浮空、上拉、下拉、模拟）、输出模式（推挽、开漏）、复用功能模式以及特殊用途的模拟功能。这种灵活性使得开发者可以根据不同的外围设备特性进行精细化调整，从而优化系统的电气性能、功耗表现及抗干扰能力。

5.1.1 推挽输出与开漏模式的应用场景

在步进电机控制系统中，方向信号（DIR）和使能信号（ENA）通常由MCU的GPIO引脚直接驱动至驱动器的对应输入端。由于这些信号属于数字控制信号，要求具备明确的高低电平状态以确保逻辑判断准确无误，因此最常用的工作模式为 推挽输出（Push-Pull Output） 。

// 配置PA5为推挽输出模式，用于DIR信号
GPIO_InitTypeDef GPIO_InitStruct = {0};
__HAL_RCC_GPIOA_CLK_ENABLE();

GPIO_InitStruct.Pin = GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;        // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL;               // 无需上下拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;     // 高速响应
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

代码逻辑逐行解读：

__HAL_RCC_GPIOA_CLK_ENABLE(); ：使能GPIOA时钟，这是所有STM32外设操作的前提。
GPIO_InitStruct.Pin = GPIO_PIN_5; ：指定操作引脚为PA5。
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; ：设置为推挽输出模式，该模式下无论输出高电平还是低电平，都有较强的驱动能力，适合长线传输或带容性负载的情况。
GPIO_InitStruct.Pull = GPIO_NOPULL; ：不启用内部上下拉电阻，因为外部电路已有明确电平定义。
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; ：设置输出速度等级为高频，确保信号边沿陡峭，减少上升/下降时间，适用于较高频率的切换操作。

模式类型	特点	适用场景
推挽输出	高低电平均有强驱动能力，输出阻抗低	数字控制信号（如DIR、ENA）、PWM输出
开漏输出	仅能主动拉低，需外接上拉电阻才能输出高电平	I²C总线、电平转换、线与逻辑

说明：虽然开漏模式在某些通信协议中有其优势，但在本系统中不推荐用于DIR/ENA信号，因其输出高电平依赖外部上拉，响应速度慢且易受噪声干扰。

5.1.2 上拉/下拉电阻在信号稳定性中的作用

尽管在大多数情况下，当GPIO配置为输出模式时不需要启用内部上下拉电阻，但在系统启动瞬间或复位过程中，引脚状态可能处于不确定态（三态），此时若未加防护，可能导致驱动器误动作。为此，可在初始化前临时启用弱上拉或下拉，保证安全默认状态。

// 初始化前设置默认电平：例如使能信号默认禁用（低有效）
GPIO_InitStruct.Pin = GPIO_PIN_6;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLDOWN;   // 初始拉低，防止电机意外启动
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_6, GPIO_PIN_RESET); // 显式写入低电平

参数说明：

GPIO_PULLDOWN ：启用内部下拉电阻（典型值40kΩ左右），确保引脚在未驱动时稳定保持低电平。
此配置特别适用于 低电平有效使能信号（ENA_L） 的场合，防止上电期间电机突然运转带来安全隐患。

5.1.3 输出速度等级与高频脉冲适配性

STM32允许为每个GPIO配置输出速度等级，常见选项包括：
- GPIO_SPEED_FREQ_LOW
- GPIO_SPEED_FREQ_MEDIUM
- GPIO_SPEED_FREQ_HIGH
- GPIO_SPEED_FREQ_VERY_HIGH

该参数直接影响引脚电压变化的上升/下降时间（tr/tf）。对于方向信号（DIR），由于其切换频率远低于脉冲信号（PUL），一般使用中速即可满足需求；但若涉及快速正反转切换（如S型加减速曲线末端频繁换向），则建议提升至高速等级。

以下流程图展示了不同工作模式下的电流路径差异：

flowchart LR
    subgraph Push-Pull[推挽输出]
        direction TB
        High["输出高电平时: P-MOS导通 → VDD"]
        Low["输出低电平时: N-MOS导通 → GND"]
    end

    subgraph OpenDrain[开漏输出]
        direction TB
        OnlyLow["只能主动拉低"]
        ExternalPullUp["必须外接上拉电阻才能输出高电平"]
    end

    Push-Pull -->|强驱动| StableSignal((稳定高低电平))
    OpenDrain -->|依赖外部| ConditionalHigh((条件性高电平))

    style Push-Pull fill:#e6ffe6,stroke:#2ecc71
    style OpenDrain fill:#fffbe6,stroke:#f39c12

实测数据参考（基于STM32F407VG）：

速度等级	典型上升时间（tr）	最大切换频率估算
LOW	~15 ns	< 30 MHz
MEDIUM	~5 ns	< 100 MHz
HIGH	~2 ns	< 200 MHz
VERY_HIGH	~1 ns	> 250 MHz

注意：虽然理论支持极高频率，但PCB走线寄生电感、分布电容会显著影响实际信号完整性，故在超过10MHz以上应考虑使用专用定时器PWM通道而非普通GPIO翻转。

综上所述，合理选择GPIO工作模式不仅关系到功能实现，更深刻影响着系统的动态响应能力和长期运行稳定性。在后续章节中将进一步探讨如何在此基础上构建完整的方向控制逻辑。

5.2 方向控制与使能信号编程

方向与使能信号虽看似简单，实则是实现精准运动控制不可或缺的一环。它们与脉冲信号协同工作，共同完成对步进电机旋转方向、启停时机及节能状态的调控。

5.2.1 DIR引脚电平逻辑与时序配合要求

方向信号（DIR）通常采用 高电平表示正转，低电平表示反转 （具体极性需查阅驱动器手册确认）。关键在于： DIR信号必须在PUL信号到来之前稳定建立 ，否则会导致首几个脉冲方向错误，进而引起位置偏差。

// 设置方向函数
void SetMotorDirection(uint8_t direction) {
    if (direction == MOTOR_FORWARD) {
        HAL_GPIO_WritePin(DIR_PORT, DIR_PIN, GPIO_PIN_SET);   // PA5 = 1
    } else {
        HAL_GPIO_WritePin(DIR_PORT, DIR_PIN, GPIO_PIN_RESET); // PA5 = 0
    }
    // 插入最小建立时间延迟（典型值≥5μs）
    DelayUs(5);
}

逻辑分析：

DelayUs(5); 是关键步骤，确保DIR信号在第一个PUL上升沿前至少提前5μs稳定。此数值来源于EBF-MSD4805数据手册规定的“DIR setup time”。
若省略此延迟，在高速启停或频繁换向时极易引发失步。

5.2.2 ENA信号用于电机使能与节能休眠

使能信号（ENA）用于开启或关闭驱动器的功率输出。当 ENA = LOW （低有效）时，H桥关闭，绕组断电，电机进入自由旋转状态，可用于手动调节或节能模式。

#define ENABLE_MOTOR()   HAL_GPIO_WritePin(ENA_PORT, ENA_PIN, GPIO_PIN_RESET)
#define DISABLE_MOTOR()  HAL_GPIO_WritePin(ENA_PORT, ENA_PIN, GPIO_PIN_SET)

// 使用示例
DISABLE_MOTOR(); // 停机后释放电机
DelayMs(1000);
ENABLE_MOTOR();  // 下次运动前重新使能

应用场景延伸：

在长时间待机状态下关闭ENA可降低功耗并减少发热。
手动调零操作前应先disable，避免反电动势损伤驱动器。

5.2.3 多电机并行控制时的引脚复用管理

当系统包含X/Y/Z三轴或多台独立电机时，需规划多个DIR/ENA引脚。若GPIO资源紧张，可采取以下策略：

策略	描述	示例
分时复用	同一组DIR引脚轮流控制不同电机，配合ENA选通	不推荐，易出错
总线式控制	所有电机共用PUL/DIR，ENA单独控制	适用于同步移动
完全独立	每个电机独占一套I/O	推荐方案

推荐使用完全独立方式，辅以宏定义提高代码可读性：

// 引脚宏定义
#define X_DIR_PORT  GPIOA
#define X_DIR_PIN   GPIO_PIN_5
#define Y_DIR_PORT  GPIOB
#define Y_DIR_PIN   GPIO_PIN_3

// 控制函数模板
void SetAxisDirection(GPIO_TypeDef* port, uint16_t pin, uint8_t dir) {
    HAL_GPIO_WritePin(port, pin, dir ? GPIO_PIN_SET : GPIO_PIN_RESET);
    DelayUs(5);
}

5.3 实际控制过程中的抗干扰措施

工业环境中存在大量电磁噪声源，如继电器、变频器、开关电源等，容易通过信号线耦合进入GPIO接口。

5.3.1 软件去抖与延迟补偿技术

尽管机械触点较少用于方向切换，但在按钮触发方向变更时仍需防抖处理：

uint8_t ReadDebouncedButton(void) {
    static uint8_t state = 0;
    static uint32_t last_time = 0;
    uint32_t now = GetTickCount();

    if (HAL_GPIO_ReadPin(BTN_PORT, BTN_PIN) == GPIO_PIN_SET) {
        if ((now - last_time) > 20) {  // 20ms去抖
            if (++state >= 3) return 1;
        }
    } else {
        state = 0;
    }
    last_time = now;
    return 0;
}

5.3.2 硬件滤波电路设计建议（RC低通）

在长距离传输时，可在MCU输出端串联一个小电阻（100Ω）并在驱动器输入端对地并联一个陶瓷电容（1nF~10nF），构成RC低通滤波器，截止频率设为：

f_c = \frac{1}{2\pi RC} ≈ \frac{1}{2\pi × 100 × 10^{-9}} ≈ 1.6\text{MHz}

足以滤除高频噪声而不影响100kHz以下的控制信号。

5.3.3 信号隔离器件（光耦）的引入必要性

在高压或强干扰环境中，推荐使用光耦（如TLP521-4）进行电气隔离：

graph LR
    MCU_DIR --> R1[限流电阻] --> LED[光耦LED]
    Phototransistor --> R2 --> Driver_DIR
    GND1 ---->|隔离间隙| GND2

优点：
- 消除地环路干扰
- 抑制瞬态高压冲击
- 提升系统安全性

实践表明，在电机频繁启停或靠近大功率设备的场合，加入光耦可显著降低误动作率。

6. STM32与驱动器的硬件接口连接（I/O、电源、地线）

在嵌入式运动控制系统中，硬件接口设计是决定系统稳定性与抗干扰能力的关键环节。STM32微控制器作为控制核心，需通过数字信号线、电源网络和接地结构与EBF-MSD4805步进电机驱动器实现高效、可靠的物理层通信。本章将深入探讨从MCU到驱动器之间的电气连接架构，涵盖信号完整性、电源分配策略以及电磁兼容性优化等多个维度，确保系统在高动态负载下仍能保持精准的脉冲响应和长期运行可靠性。

6.1 数字信号线路布局原则

数字信号线承担着传递关键控制指令的任务，包括脉冲（PUL）、方向（DIR）和使能（EN）等。这些信号具有较高的频率特性，尤其在微步控制模式下，脉冲频率可高达数十kHz甚至上百kHz。因此，合理的布线设计不仅影响通信质量，还直接关系到电机是否会出现失步或误动作。

6.1.1 PUL/DIR信号走线长度与屏蔽要求

PUL 和 DIR 信号属于低电压差分逻辑（LVTTL 或 CMOS 电平），典型工作电压为3.3V或5V，其上升/下降时间短，易受电磁干扰（EMI）影响。当走线过长且未加屏蔽时，导线会充当天线接收外部噪声，也可能向外辐射能量干扰其他电路模块。

推荐最大走线长度如下表所示：

工作频率 (kHz)	推荐最大走线长度 (cm)	是否建议使用屏蔽线
≤20	100	否
20–50	60	视环境而定
50–100	30	是
>100	<20	强烈建议

超过20cm的信号线应采用双绞线并外加屏蔽层，屏蔽层应在驱动器端单点接地，避免形成地环路。若使用带屏蔽的FFC排线或专用运动控制电缆，可显著提升信号鲁棒性。

graph TD
    A[STM32 GPIO] -->|PUL, DIR, EN| B(信号调理电路)
    B --> C{走线长度?}
    C -- <20cm --> D[普通PCB走线]
    C -- ≥20cm --> E[双绞屏蔽线]
    E --> F[EBF-MSD4805驱动器输入端]
    style E stroke:#f66,stroke-width:2px

该流程图展示了不同距离下的信号传输路径选择策略。对于远距离连接，加入信号调理电路（如施密特触发缓冲器74HC14）有助于恢复波形形状，抑制振铃现象。

6.1.2 信号完整性与反射抑制方法

高速数字信号在传输过程中遇到阻抗不匹配时会发生反射，导致波形畸变，出现过冲、下冲甚至多次跳变，从而引发误触发。例如，一个理想的方波在接收端可能表现为“阶梯状”或“振荡型”波形。

为抑制反射，应采取以下措施：

串联终端电阻匹配 ：在信号源端靠近MCU输出引脚处串联一个22Ω~47Ω的电阻。
c // 示例：配置GPIO推挽输出，速度等级为High GPIO_InitTypeDef gpio = {0}; gpio.Pin = GPIO_PIN_0; // 假设PUL接PA0 gpio.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出 gpio.Pull = GPIO_NOPULL; gpio.Speed = GPIO_SPEED_FREQ_HIGH; // 高速模式 HAL_GPIO_Init(GPIOA, &gpio);
参数说明：
- GPIO_MODE_OUTPUT_PP ：推挽输出可提供较强的驱动能力，适合驱动较长线路；
- GPIO_SPEED_FREQ_HIGH ：启用高频输出模式，减少上升沿延迟；
- 外部串联电阻需手动焊接于PCB上，不依赖软件设置。

代码逻辑逐行分析：
- 第1行定义初始化结构体变量；
- 第2行指定目标引脚编号；
- 第3行设定为推挽输出模式，允许输出高/低电平；
- 第4行禁止内部上下拉，防止与外部电路冲突；
- 第5行设置输出速度等级，以适应高频脉冲需求；
- 最后调用HAL库函数完成寄存器配置。

控制走线特征阻抗 ：PCB布线时尽量保持信号线宽度一致，参考平面完整，避免跨分割。理想情况下，单端走线特征阻抗控制在50Ω左右。
减少分支与T型连接 ：多设备共享同一信号总线时，应采用菊花链方式而非星型拓扑，避免阻抗突变。

6.1.3 地线回路最小化设计技巧

每个信号都需要返回电流路径，即地回路。若地线路径过长或共享不当，会导致共模噪声升高，严重时引起逻辑电平误判。

设计要点如下：

每对信号线都应紧邻一条地线走线 ，构成“信号-地”微带线结构，降低环路面积；
在连接器端子中安排GND引脚与信号引脚交替排列，增强去耦效果；
若使用扁平电缆，应在PUL、DIR之间插入GND线进行隔离。

信号线顺序（推荐）	功能描述
GND	参考地
PUL	脉冲信号
GND	屏蔽地
DIR	方向信号
GND	公共回路

此布局有效减少了串扰（crosstalk）。实验数据显示，在相同条件下，插入地线隔离后，PUL与DIR间的串扰幅度可降低约60%。

此外，可在信号输入端增加RC低通滤波器（如R=100Ω, C=1nF），进一步滤除高频噪声，但需注意截止频率不得低于最高脉冲频率的5倍，否则会衰减有效信号。

6.2 电源系统设计与功率分配

电源系统的设计直接影响整个运动控制系统的稳定性和效率。STM32与EBF-MSD4805分别需要逻辑电源（VCC）和电机电源（VM），两者功率等级差异显著，必须合理规划供电路径，防止相互干扰。

6.2.1 逻辑电源（VCC）与电机电源（VM）分离供电

STM32通常工作在3.3V或5V逻辑电平，由LDO或DC-DC转换器提供；而EBF-MSD4805驱动步进电机所需电压范围宽（常见为12–48V），电流可达数安培。若共用同一电源或未充分解耦，电机启停时的大电流波动会通过电源线耦合至逻辑部分，造成MCU复位或数据错误。

典型独立供电架构如下：

graph LR
    PS[外部电源适配器 24V/3A] --> DCDC1[DC-DC降压模块 → 5V]
    DCDC1 --> VCC_LOGIC((逻辑电源 VCC))
    VCC_LOGIC --> STM32
    VCC_LOGIC --> Driver_VCC(EBF-MSD4805 VCC引脚)

    PS --> VM_MOTOR((电机电源 VM))
    VM_MOTOR --> EBF-MSD4805

在此结构中：
- 24V主电源分为两路：一路经DC-DC转换为稳定的5V供给所有逻辑电路；
- 另一路直接供给EBF-MSD4805的VM端口，用于驱动电机绕组；
- 两路电源的地（GND）在一点汇合并接入大地，避免地电位漂移。

⚠️ 注意：虽然VCC和VM最终共地，但不可在电源前端就合并，否则大电流纹波会污染逻辑电源。

6.2.2 退耦电容布置位置与容值选型

退耦电容的作用是在瞬态电流变化时提供局部储能，维持电压稳定。针对不同频段噪声，需组合使用多种类型电容。

典型配置方案：

电容位置	推荐容值	类型	数量	安装位置要求
STM32电源入口	10μF	钽电容	1	尽量靠近VDD引脚
每组VDD/VSS引脚附近	0.1μF	陶瓷电容	≥2	直接连到电源和地焊盘
EBF-MSD4805 VM端子旁	100μF + 0.1μF	电解+陶瓷	各1	并联放置，陶瓷更靠近芯片
电源输入接插件处	470μF	铝电解	1	抑制低频波动

// 示例：电源监控中断处理（假设有ADC采样）
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {
    uint32_t vcc_val = HAL_ADC_GetValue(hadc);
    float vcc_volts = (vcc_val / 4095.0f) * 3.3f * (10.0f + 1.0f); // 分压比11:1

    if (vcc_volts < 4.75f) {
        Error_Handler(); // 电压过低，进入保护状态
    }
}

参数说明：
- 使用分压电阻（10k+1k）将5V降至3.3V以内供ADC检测；
- ADC分辨率为12位（4095级）；
- Error_Handler() 触发紧急停机机制。

逻辑分析：
- 回调函数在每次ADC转换完成后执行；
- 计算实际VCC电压值；
- 判断是否低于阈值（4.75V），若是则切断电机使能信号，防止异常运行。

6.2.3 大电流路径铜箔宽度计算标准

电机电源线承载的是开关式大电流（如2A以上），若PCB走线过细，会导致温升过高甚至烧毁。根据IPC-2152标准，铜厚35μm（1oz）条件下，载流能力与走线宽度关系如下表：

走线宽度 (mm)	允许持续电流 (A) @ ΔT=10°C	推荐应用场景
0.5	0.7	信号线
1.0	1.3	中小功率逻辑供电
2.0	2.5	步进电机电源主线
3.0	3.8	多电机并联系统主干

计算公式近似为：
I = k \cdot \Delta T^{0.44} \cdot A^{0.725}
其中 $ I $ 为电流（A），$ A $ 为截面积（mil²），$ k $ 为环境系数（内层取0.024，外层取0.048）。

实践建议：
- VM电源线宽度至少2mm；
- 可采用多层板，在内层铺设大面积电源平面；
- 关键节点使用过孔阵列增强导通能力。

6.3 接地策略与电磁兼容性优化

良好的接地设计是解决EMI问题的根本途径。特别是在混合信号系统中，数字地（DGND）与模拟地（AGND）的处理尤为关键。

6.3.1 单点接地与多点接地适用条件

单点接地 适用于低频系统（<1MHz），可避免地环路引起的共模干扰；
多点接地 适用于高频系统（>10MHz），通过缩短回路路径降低感抗。

对于本系统（脉冲频率≤100kHz），推荐采用 混合接地策略 ：

graph TB
    AGND[模拟地] -- 0Ω磁珠或10Ω电阻 --> DGND[数字地]
    DGND --> FG[机壳地 via 1nF/1MΩ]
    subgraph "Power Ground"
        PG[功率地] --> DGND
    end

说明：
- 模拟地仅连接传感器或参考电压电路；
- 数字地包含MCU、驱动器逻辑部分；
- 功率地连接电机绕组返回路径；
- 三者最终在电源入口处汇合为“一点”。

6.3.2 模拟地与数字地分割处理

PCB布局时应对AGND与DGND区域进行物理分割，仅通过窄桥或磁珠连接。如下图所示：

区域	组件示例	接地方式
模拟区	ADC参考源、运放	独立铺铜
数字区	STM32、晶振、驱动器逻辑输入	数字地平面
功率区	H桥、电机端子、大电容	功率地粗线连接

使用0Ω电阻或磁珠连接两地，便于调试时断开排查噪声源。

6.3.3 抑制电机反电动势引起的电压尖峰

步进电机在换向或急停时会产生反电动势（Back EMF），峰值可达电源电压的2–3倍，易损坏驱动芯片。

解决方案：

续流二极管保护 ：EBF-MSD4805内部H桥已集成体二极管，无需外加；
TVS瞬态抑制二极管 ：在VM与GND之间并联SMBJ系列TVS（如SMBJ24CA），钳位电压约26V；
吸收电容（Snubber Circuit） ：并联RC网络（R=100Ω, C=100nF）跨接电机绕组两端，吸收高频震荡能量。

// 示例：检测母线电压并启动保护
#define VBUS_THRESHOLD 28.0f  // TVS击穿前预警值

void Check_Bus_Voltage(void) {
    float vbus = Read_Analog_Voltage(ADC_CHANNEL_1);
    if (vbus > VBUS_THRESHOLD) {
        Disable_Motor();        // 关闭ENA信号
        Set_System_State(ERROR_OVERVOLTAGE);
    }
}

参数说明：
- Read_Analog_Voltage 读取分压后的VM电压；
- Disable_Motor() 设置GPIO使能脚为高阻或低电平；
- 系统进入故障模式，等待手动复位。

逻辑分析：
- 定期调用该函数（如每10ms一次）；
- 实现软硬件双重保护；
- 提升系统安全性与使用寿命。

综上所述，本章系统阐述了STM32与EBF-MSD4805之间硬件接口设计的核心要素，覆盖信号、电源与地三大关键领域，结合理论分析、参数选型与代码实现，构建了一个高可靠性的机电一体化连接框架，为后续固件开发奠定坚实基础。

7. 基于C语言的步进电机控制固件编程

7.1 工程框架构建与HAL库初始化

在嵌入式系统开发中，合理的工程结构是确保代码可维护性和扩展性的基础。使用STM32 HAL库配合STM32CubeMX工具可以显著提升开发效率，尤其适用于复杂外设如定时器、GPIO和中断系统的配置。

首先，在STM32CubeMX中完成时钟树配置。以STM32F407VG为例，将HSE主频设定为8MHz，通过PLL倍频至168MHz系统时钟（APB1=42MHz，APB2=84MHz），并启用TIM2作为PWM脉冲生成定时器，TIM3用于加减速算法的时间基准。

// main.c 中由CubeMX自动生成的初始化调用
SystemClock_Config();           // 配置系统时钟
MX_GPIO_Init();                 // 初始化方向/使能引脚
MX_TIM2_Init();                 // PWM输出定时器（PUL）
MX_TIM3_Init();                 // 加减速调度定时器
HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1);  // 启动PWM通道

主循环采用状态机建模方式，划分如下核心状态：

状态枚举	功能描述
IDLE	初始空闲状态
ACCELERATING	正在加速阶段
CONSTANT_SPEED	恒速运行
DECELERATING	减速停车
STOPPED	完全停止
EMERGENCY_STOP	急停触发，立即关闭所有输出

状态转换由用户指令或当前位置判断驱动：

typedef enum {
    MOTOR_STATE_IDLE,
    MOTOR_STATE_ACCEL,
    MOTOR_STATE_CONST,
    MOTOR_STATE_DECEL,
    MOTOR_STATE_STOP,
    MOTOR_STATE_ESTOP
} MotorState_t;

MotorState_t motor_state = MOTOR_STATE_IDLE;

中断服务程序（ISR）编写需遵循以下规范：
- 执行时间尽可能短；
- 不进行复杂计算，仅置标志位或更新计数；
- 使用 volatile 关键字修饰共享变量；
- 避免在ISR中调用 printf 等阻塞函数。

例如，TIM3每1ms触发一次中断，用于执行加减速调度：

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
    if (htim == &htim3) {
        pulse_scheduler_flag = 1;  // 触发调度标志
    }
}

该设计保证了实时性要求高的脉冲调度不会阻塞主流程，同时提升了代码模块化程度。

7.2 核心控制函数模块化封装

为实现高内聚低耦合的设计目标，应将关键功能封装为独立函数模块。

启动/停止/急停逻辑

void Motor_Start(uint32_t target_steps) {
    target_position = target_steps;
    current_speed = MIN_PULSE_FREQ;
    set_pwm_frequency(current_speed);
    __HAL_TIM_ENABLE_IT(&htim3, TIM_IT_UPDATE);  // 开启调度中断
    motor_state = MOTOR_STATE_ACCEL;
}

void Motor_Stop() {
    motor_state = MOTOR_STATE_DECEL;
}

void Motor_EmergencyStop() {
    HAL_TIM_PWM_Stop(&htim2, TIM_CHANNEL_1);
    HAL_GPIO_WritePin(DIR_GPIO_Port, DIR_Pin, GPIO_PIN_RESET);
    motor_state = MOTOR_STATE_ESTOP;
    step_counter = 0;
}

其中， set_pwm_frequency() 函数动态调整TIM2自动重装载值以改变频率：

void set_pwm_frequency(uint32_t freq) {
    uint32_t period = (SystemCoreClock / 2) / freq / 80;  // 假设预分频为80
    htim2.Instance->ARR = period - 1;
    htim2.Instance->CCR1 = period / 2;  // 50%占空比
}

正反转切换安全延时

为防止方向突变导致电流冲击，加入最小延时保护：

void Motor_SetDirection(MotorDir_t dir) {
    if (dir != current_dir) {
        HAL_TIM_PWM_Stop(&htim2, TIM_CHANNEL_1);  // 先停止脉冲
        HAL_Delay(5);  // 至少5ms延迟
        HAL_GPIO_WritePin(DIR_GPIO_Port, DIR_Pin, dir);
        current_dir = dir;
        HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1);
    }
}

脉冲计数与位置追踪

维护全局变量实现闭环感知（开环系统中的“伪闭环”）：

volatile int32_t step_counter = 0;
volatile uint32_t pulse_sent = 0;
const uint32_t MICROSTEPS_PER_REV = 200 * 16;  // 如16细分下每转3200微步

// 在每次发送脉冲后调用
void increment_step_counter() {
    if (HAL_GPIO_ReadPin(DIR_GPIO_Port, DIR_Pin)) {
        step_counter++;
    } else {
        step_counter--;
    }
}

此机制可用于限位检测、回零操作及多轴同步校准。

7.3 测试例程部署与性能验证

野火测试代码结构剖析

典型测试流程如下：

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_TIM_Init();

    while (1) {
        Motor_SetDirection(DIR_CW);
        Motor_Start(3200);      // 正转一圈（16细分）
        HAL_Delay(2000);
        Motor_Stop();
        while(motor_state != MOTOR_STATE_STOP) { /*等待*/ }

        HAL_Delay(1000);

        Motor_SetDirection(DIR_CCW);
        Motor_Start(3200);      // 反转一圈
        HAL_Delay(2000);
    }
}

示波器波形验证

使用示波器测量PUL与DIR信号，关键参数检查项包括：

参数	理论值	实测方法
PUL高电平宽度	≥1.2μs	测量上升沿到下降沿
DIR建立时间	≥5μs	DIR变化到首个PUL间隔
脉冲频率线性度	±2%误差	多点采样绘制f(t)曲线
加减速过渡平滑性	无跳变	观察频率阶梯是否连续

典型的PUL-DIR时序关系图如下（Mermaid格式）：

sequenceDiagram
    participant MCU
    participant Driver
    MCU->>Driver: DIR=HIGH (Set Direction)
    Note right of MCU: t ≥ 5μs
    MCU->>Driver: PUL↑
    MCU->>Driver: PUL↓ (≥1.2μs later)
    loop Every Step
        MCU->>Driver: PUL↑↓ (Frequency = f(t))
    end
    MCU->>Driver: PUL stops (Stop Command)

实测转速偏差分析与调优

理论转速公式：
n = \frac{f_{pwm} \times 60}{\text{steps_per_rev}}

假设设置$f_{pwm}=10kHz$，微步细分为16，则：
n = \frac{10000 \times 60}{200 \times 16} = 187.5 \, \text{RPM}

实测若仅为182 RPM，则误差约2.9%，可能原因及优化措施如下表所示：

偏差原因	检查手段	解决方案
定时器中断优先级不足	查看NVIC配置	提升TIM3中断优先级
CPU负载过高导致调度延迟	使用逻辑分析仪抓取调度周期	改用DMA+定时器联动减少CPU介入
PLL锁相不稳定	检查RCC->CR寄存器	更换外部晶振或增加电源滤波
编译器优化等级过低	检查编译选项-Os/-O2	启用-O2优化并禁用调试断言

通过上述软硬件协同调优，可将控制精度控制在±1%以内，满足工业级应用需求。

本文还有配套的精品资源，点击获取

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

如何高效解决数据导出难题：NocoDB终极实战指南

你是否曾为数据库数据导出格式单一、操作复杂而烦恼？NocoDB作为一款开源免费的Airtable替代方案，提供了强大的数据导出功能，让你在3分钟内掌握专业级数据导出技巧。本文将为你深入解析NocoDB的CSV和JSON导出功能，通过实战配置和高级技巧，彻底解决数据迁移、备份与共享的痛点。## 数据导出痛点与NocoDB解决方案### 常见数据导出难题- **格式限制**：传统工具仅支持基

AI硬件创业社区

终极解决方案：无VR设备也能畅玩《半条命：Alyx》的完整指南

还在为没有昂贵的VR设备而无法体验《半条命：Alyx》这款VR独占大作而烦恼吗？HLA-NoVR模组为你提供了完美的解决方案！这个革命性的非VR转换模组通过精妙的脚本设计，将原本依赖VR设备的交互体验完美转换为键盘鼠标操作，让普通PC玩家也能享受到这款经典游戏的完整魅力。HLA-NoVR是目前最简单易用且功能最全面的非VR模组，让你无需VR设备就能体验《半条命：Alyx》的全部内容。## 🎮

AI硬件创业社区

ComfyUI-WanVideoWrapper：5分钟掌握AI视频生成全流程

在AI视频生成技术飞速发展的今天，ComfyUI-WanVideoWrapper为创作者提供了一个强大而直观的解决方案。这个开源项目将WanVideo模型的先进功能与ComfyUI的可视化工作流完美结合，让你能够轻松实现从文本到视频、从图像到视频的创意转换。无论你是数字艺术爱好者还是专业内容创作者，都能在这里找到适合自己的AI视频生成工具。## 快速开始：安装与配置### 环境要求开始之
