关键词：STM32、AD9851、DDS、Altium Designer、四层板、信号完整性
项目状态：已完成原理图设计 + PCB 布局规划，进入布线阶段

一、项目简介

本设计基于 STM32F103 主控芯片与 AD9851 直接数字频率合成器（DDS），实现了一款输出频率范围 0-70MHz、频率步进 1Hz 的信号源。项目涵盖原理图设计、四层 PCB 布局规划、信号完整性分析，目前已进入布线阶段。

应用场景：射频测试、电子竞赛、教学实验。

主要指标：

• 输出频率：0 – 70 MHz

• 频率步进：1 Hz

• 输出波形：正弦波

• 控制接口：STM32 并行控制

二、系统框图

text

┌─────────────┐     数据/控制      ┌─────────────┐     正弦波      ┌─────────────┐
│   STM32     │ ─────────────────▶ │   AD9851    │ ──────────────▶ │ 低通滤波器  │ ──▶ 输出
│   F103      │                     │   DDS       │                 │ (70MHz LPF) │
└─────────────┘                     └─────────────┘                 └─────────────┘
      │                                   │
      │ 8MHz 晶振                          │ 30MHz 有源晶振
      ▼                                   ▼
  系统时钟                             参考时钟

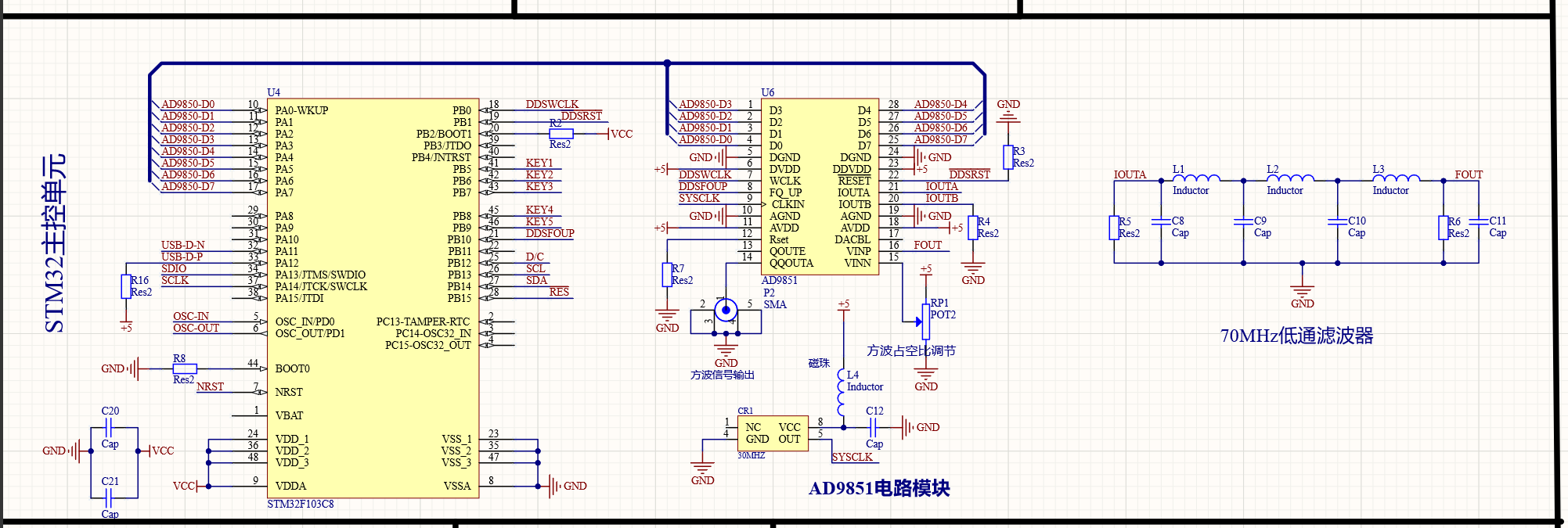

三、原理图设计（已完成）

3.1 电源模块

设计采用 USB 5V 输入，通过 AMS1117 系列 LDO 转换为 3.3V 为数字电路供电，同时通过 π 型滤波器为模拟电路提供低噪声电源。

设计要点：

• 数字电源与模拟电源通过磁珠隔离

• 每个电源引脚就近放置 0.1μF + 10μF 去耦电容

• 电源入口处预留 TVS 管进行保护

---

3.2 STM32 最小系统

• 主控：STM32F103C8T6

• 时钟：8MHz 外部晶振 + 32.768kHz RTC 晶振

• 复位电路：10kΩ + 0.1μF

• 调试接口：SWD（PA13、PA14）

• 所有 IO 口预留排针，方便扩展

---

3.3 AD9851 DDS 电路

核心配置：

• 参考时钟：30MHz 有源晶振（内部 PLL 倍频后最高可达 180MHz）

• 控制方式：并行控制（D0-D7 + W_CLK + FQ_UD）

• 输出：IOUT、IOUTB 差分输出，经变压器转为单端

• 电源：模拟 3.3V 独立供电

设计要点：

• 参考时钟走线尽量短，避免干扰

• 模拟地与数字地在电源入口处单点连接

• 输出端预留 50Ω 匹配电阻位置

---

3.4 低通滤波器

采用 7 阶椭圆低通滤波器，截止频率 70MHz，用于滤除 DDS 输出的高频谐波分量。

• 结构：LC 无源滤波 + 运放缓冲

• 关键器件：高 Q 值贴片电感、COG/NPO 电容

• 设计工具：使用 Filter Solutions 进行仿真验证

---

四、PCB 布局规划（已完成）

4.1 层叠结构

采用 四层板，层叠方案如下：

层	功能	说明
Top	信号层	主要元器件、高速信号（时钟、数据总线）
GND	完整地平面	提供低阻抗回流路径
Power	电源分割平面	3.3V数字、3.3V模拟分区
Bottom	信号层	低速信号、辅助走线

选型理由：四层板可提供完整地平面，减少 EMI，提升信号完整性，满足 70MHz 高速信号要求。

---

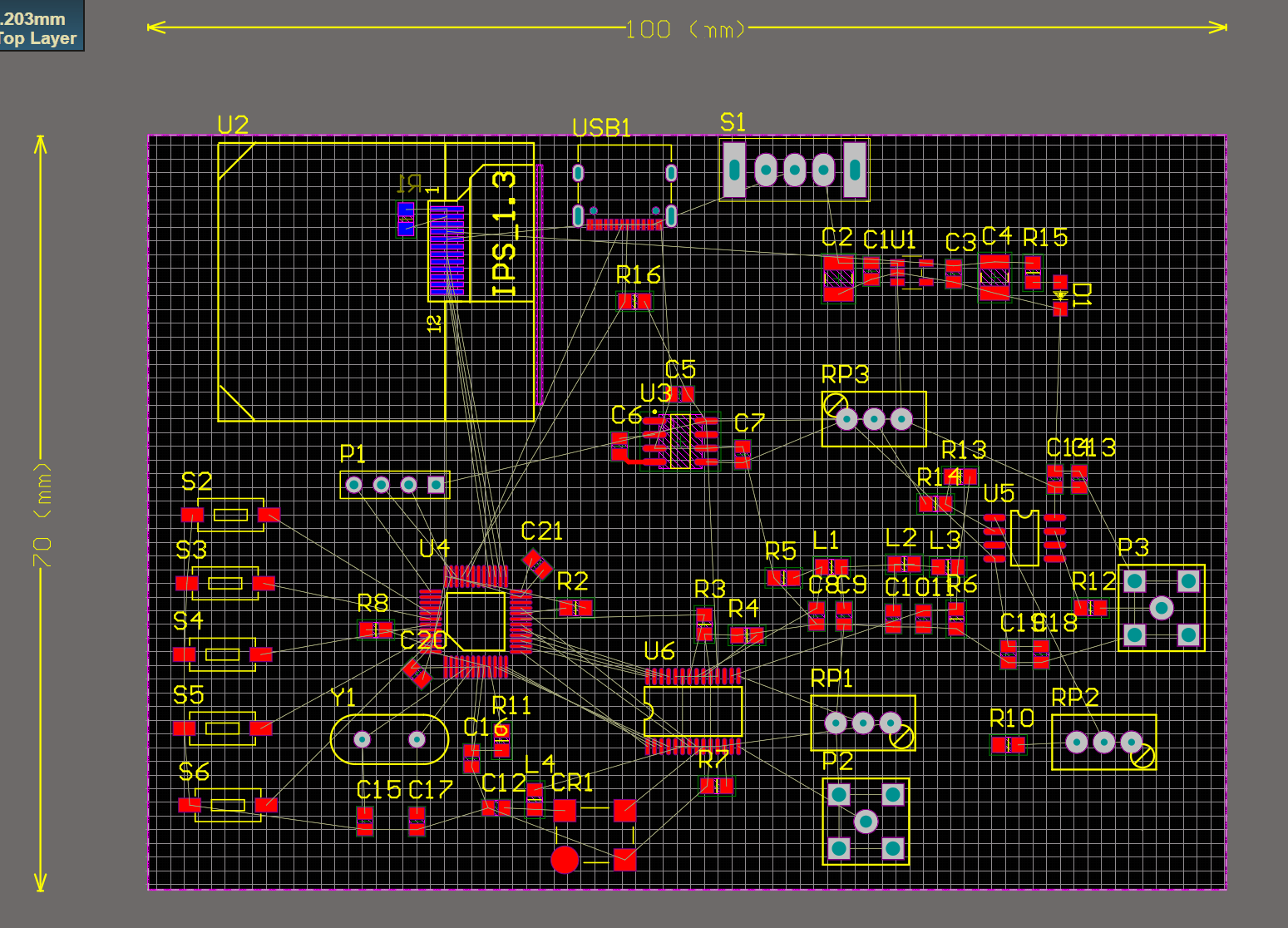

4.2 布局分区

已完成关键元器件布局规划，采用 分区布局 策略：

区域	内容	布局考虑
模拟区	AD9851、滤波器、输出放大电路	集中布置，远离数字区
数字区	STM32、晶振、接口电路	靠近电源入口
电源区	电源芯片、滤波电路	靠近板边，便于散热和输入输出
隔离	模拟地与数字地	在电源入口处单点连接

---

4.3 布局阶段已考虑的布线策略

信号类型	布局阶段已做的处理	后续布线计划
30MHz 时钟	已预留最短路径	采用微带线设计、阻抗控制 50Ω、包地处理
AD9851 差分输出	IOUT/IOUTB 对称布局	严格等长走线，紧耦合
并行数据总线	D0-D7 集中布置	等长控制，减少时序偏差
电源去耦	每个电源引脚旁已放置去耦电容	电容紧贴引脚，先过电容再过芯片

---

五、项目当前状态与下一步计划

已完成

• ✅ 原理图设计（STM32最小系统、AD9851接口、电源模块、滤波器）

• ✅ 元器件选型与封装库

• ✅ PCB 四层层叠规划

• ✅ 关键元器件布局与分区

进行中

• 🔄 关键信号（时钟、差分、总线）优先布线

• 🔄 电源平面分割与连接

下一步

• 完成全部布线

• DRC 检查与优化

• 输出 Gerber 文件，准备打样

• 编写 STM32 控制程序，完成系统联调

---

六、设计总结

通过本项目，我掌握了以下技能：

1. 高速数模混合电路设计：如何分区布局、如何隔离模拟/数字地、如何避免干扰

2. DDS 原理与应用：AD9851 的配置、输出特性、滤波器设计

3. 四层 PCB 设计方法：层叠规划、阻抗控制、包地处理、电源分割

4. 工程化流程：从原理图到生产文件的完整设计流程

---

七、项目文件

• 原理图：

• PCB 布局文件：

• Github链接：https://github.com/WuQinghui-00/STM32-AD9851-DDS-Signal-Generator

---

八、参考资料

• AD9851 Datasheet

• STM32F103 Datasheet

• 高速 PCB 设计指南

---
