一、产品概述

        E2000Q COM-E TYPE 10是一款严格参照PICMG COM Express Module Base Specification Reversion 2.0 Type 10标准设计的国产化嵌入式模块，核心搭载飞腾腾珑E2000四核处理器，构建全链路自主可控硬件平台，标配元器件国产化率100%，无关键外源器件依赖。模块采用全表贴化设计，板载最大8GB DDR4内存，集成丰富I/O扩展接口与多路显示接口，支持智能散热管控，模块尺寸仅84×55mm，最大功耗小于12W，具备高性能、高国产化、高稳定、高可靠等核心优势，适配工业级宽温环境运行，原生兼容银河麒麟桌面版操作系统，可广泛应用于国防、政府、科研、医疗、电力、通讯、交通等各类严苛应用场景。

二、核心产品特点

• 标准COM-E TYPE 10设计：严格遵循PICMG COM Express Module Base Specification Reversion 2.0 Type 10标准，采用标准COM-E TYPE 10 Basic Module尺寸84×55mm，适配标准载板，便于系统集成、批量部署与后期维护升级。

• 纯国产化核心硬件平台：核心选用飞腾腾珑E2000四核处理器，标配元器件国产化率100%，硬件自主可控，安全可靠，完全适配各类国产化替代项目需求，杜绝外源芯片安全隐患。

• 全表贴化高可靠设计：采用全表贴化工艺，元器件均为表贴封装，抗震抗冲击性能优异，减少松动故障风险，提升模块长期运行稳定性，适配各类严苛工业与特种场景。

• 紧凑型低功耗设计：模块尺寸仅84×55mm，体积小巧，节省安装空间；最大功耗小于12W（1A@12V），低功耗特性突出，适配便携、低功耗嵌入式设备需求。

• 多接口丰富扩展：集成5路USB2.0、2路USB3.0、4路UART串口、1路SATA3.0、1路PCIE 3.0 X4、1路千兆以太网、1路GMAC、2路CAN2.0等多种I/O接口，扩展能力强劲，无需额外转接模块，满足多场景外设扩展需求。

• 多通道显示输出：搭载1路VGA、1路HDMI、1路DP三路显示接口，VGA与HDMI为完全复制关系，单路最大分辨率均支持1920×1080@60Hz，适配不同类型显示设备，满足多场景显示需求。

• 智能散热管控能力：板载Smart FAN智能风扇接口，支持风扇转速实时监测与智能调速，可根据模块工作温度动态调节风扇运行状态，兼顾散热效率与低噪音，适配工业级宽温环境下的长期稳定运行，保障核心器件散热安全。

• 工业级宽温适配：采用工业级元器件选型，支持-40℃～+85℃宽温工作环境，-45℃～+85℃超宽存储温度，适配高寒高热、野外等极端工业环境，可靠性拉满。

• 国产操作系统深度适配：原生完美适配银河麒麟桌面版操作系统，模块全套硬件驱动均针对飞腾腾珑E2000平台专项优化，无软硬件兼容性障碍，开机即可正常运行，实现软硬件全国产化闭环。

三、核心系统规格参数

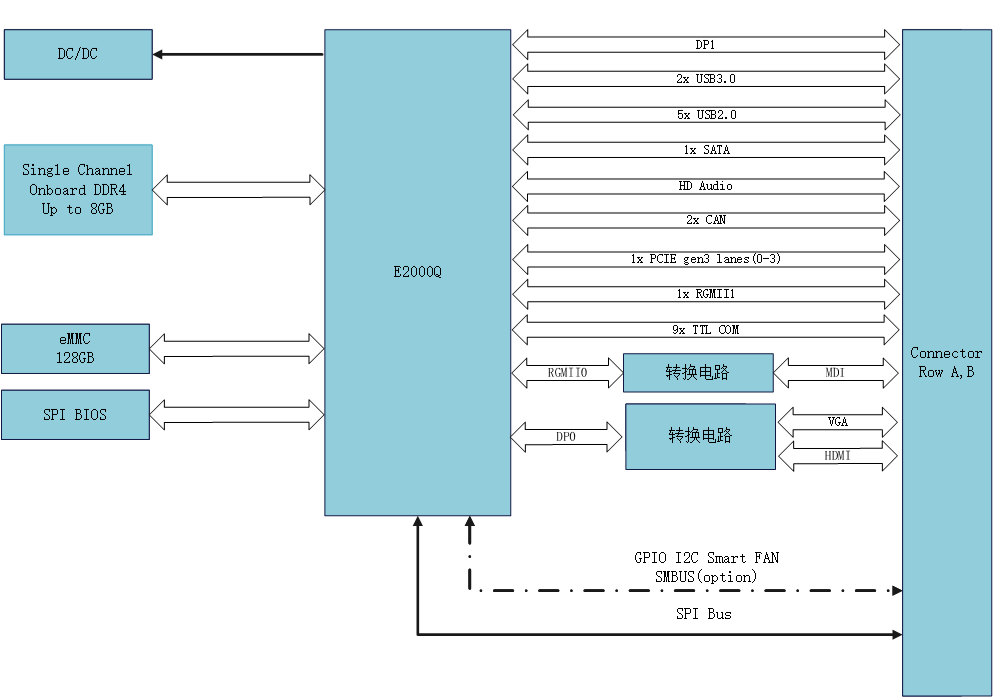

本章节详细罗列E2000Q COM-E TYPE 10模块核心硬件参数，各项参数均为额定标准参数，严格匹配用户要求与参考资料框图细节，方便选型对比与方案设计，具体参数如下表所示：

四、硬件配置与I/O接口详情

4.1 板载核心硬件配置

• 处理器单元：搭载飞腾腾珑E2000四核处理器，主频1.5GHz，承担核心运算、任务调度与系统控制功能，性能稳定、功耗优化，适配工业级宽温环境运行；集成显卡，支撑多通道显示输出。

• 内存单元：板载DDR4内存颗粒，最大支持8GB容量，采用全表贴化工艺，宽温级内存颗粒选型，适配工业严苛环境稳定运行，满足系统运行与数据缓存需求。

• 存储单元：板载1路SATA3.0高速存储接口，支持SATA接口固态硬盘接入；同时支持eMMC存储（32GB/128GB可选），满足操作系统安装、应用程序部署与大容量数据存储需求，接口稳定可靠。

• 总线与控制单元：配备1路SPI总线、1路I2C总线，支持SMBUS（可选），负责各类外设与核心单元的通信链路；集成8路GPIO（4GPI/4GPO），支持外部设备控制与信号采集。

• 转换电路单元：集成转换电路及各类信号转换模块，负责显示信号、接口信号的转换与优化，保障信号传输稳定，适配不同外设接口需求；配备Connector转换电路（Row A,B），实现接口信号转接。

• 风扇控制单元：板载Smart FAN智能风扇接口，支持风扇转速实时监测与智能调速，由系统根据模块工作温度自动调节风扇转速，兼顾散热效率与低噪音，保障核心器件长期稳定工作。

• 固件单元：搭载UEFI固件，支持快速启动与系统配置，BIOS配置信息支持掉电恢复，保障模块启动稳定性与可维护性。

4.2 I/O接口明细

五、环境与机械特性

六、软件适配与核心应用领域

6.1 操作系统适配

       E2000Q COM-E TYPE 10模块原生深度适配银河麒麟桌面版操作系统，模块全套硬件驱动均针对飞腾腾珑E2000平台专项优化，覆盖处理器、集成显卡、内存、存储、各类外设接口、转换电路全模块，安装系统后无需额外调试驱动，即可实现全部硬件功能正常启用，软硬件兼容性拉满，打造全国产化应用生态。

6.2 核心应用领域

       依托纯国产化硬件架构、标准COM-E TYPE 10设计、丰富的I/O接口与高可靠性全表贴化工艺，E2000Q COM-E TYPE 10模块广泛适用于各类高端嵌入式与特种场景，主要包括：国防装备嵌入式终端、政府办公国产化设备、科研实验平台、医疗设备控制终端、电力系统监控设备、通讯设备核心模块、交通车载嵌入式终端等，尤其适配对国产化要求高、体积紧凑、低功耗、环境严苛的高端应用场景。
