简介：STM32是一款广泛应用的微控制器，支持包括I2C在内的多种通信接口。本文档重点讲解STM32在I2C总线中作为从机设备的配置与实现方法。内容涵盖I2C外设初始化、GPIO引脚配置、从机地址设置、中断处理机制、数据收发流程、错误检测与处理、驱动代码编写及调试测试等关键环节，帮助开发者快速掌握STM32 I2C从机通信的完整实现流程。附带的“I2C 从”文件提供完整代码示例，适用于嵌入式项目中直接应用与学习。

1. STM32微控制器与I2C通信概述

STM32系列微控制器基于ARM Cortex-M内核，广泛应用于工业控制、智能传感和物联网设备中。其丰富的外设接口与高性能、低功耗特性，使其在嵌入式系统开发中占据重要地位。在多设备通信场景中，I2C总线协议因其仅需两根信号线（SCL和SDA）即可实现主从设备间高效通信，成为嵌入式系统中最常用的同步串行通信协议之一。相较于SPI的全双工优势和UART的简单性，I2C在布线成本、地址管理与多设备兼容性方面展现出独特优势，为构建复杂嵌入式通信系统提供了坚实基础。

2. I2C协议与STM32从机模式基础

2.1 I2C协议的基本工作原理

2.1.1 总线结构与通信时序

I2C（Inter-Integrated Circuit）是一种广泛应用于嵌入式系统中的串行通信协议，由飞利浦公司于1980年代提出。I2C总线使用两条双向开漏信号线： SCL（串行时钟线） 和 SDA（串行数据线） ，支持多个主设备和多个从设备在同一总线上通信。

总线结构特点

• 半双工通信 ：数据在SDA上传输，SCL提供同步时钟。
• 主从架构 ：至少一个主设备控制通信，从设备响应主设备的请求。
• 多主支持 ：支持多个主设备同时存在，但同一时刻只能有一个主设备主导通信。
• 地址寻址机制 ：每个从设备都有一个唯一的7位或10位地址。

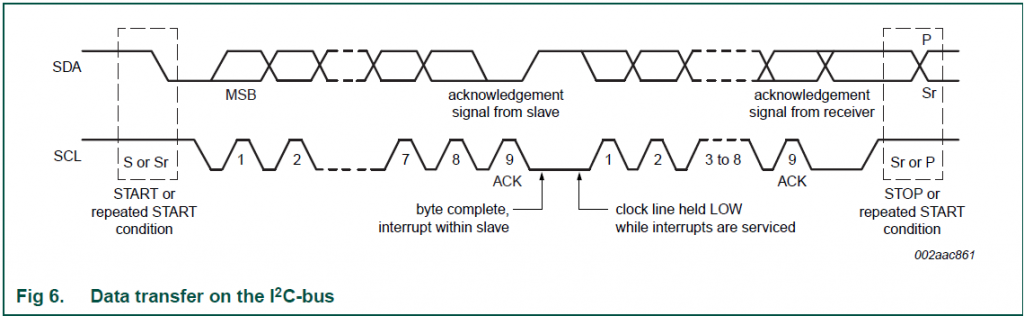

I2C通信时序分析

I2C通信的基本时序单元包括起始位（START）、地址帧、数据帧、应答位（ACK/NACK）以及停止位（STOP）。

时序阶段	说明
START	SDA由高变低，SCL保持高电平，表示通信开始
STOP	SDA由低变高，SCL保持高电平，表示通信结束
Address	7位地址 + 1位读写标志（R/W）
Data	每次传输1字节数据，高位先发
ACK/NACK	从设备在第9个SCL周期回应应答信号（ACK=0，NACK=1）

下面是一个典型的I2C通信流程图：

sequenceDiagram
    主设备->>从设备: START
    主设备->>从设备: 7位地址 + R/W位
    从设备-->>主设备: ACK/NACK
    主设备->>从设备: 数据字节1
    从设备-->>主设备: ACK
    主设备->>从设备: 数据字节2
    从设备-->>主设备: NACK
    主设备->>从设备: STOP

2.1.2 数据帧格式与ACK/NACK机制

数据帧格式

I2C数据传输以 字节为单位 ，每个字节为8位。传输时高位（MSB）先发。每次传输后，接收方需在第9个SCL周期发送ACK/NACK信号。

ACK/NACK机制详解

• ACK（应答） ：SDA为低电平，表示接收方成功接收到数据。
• NACK（非应答） ：SDA为高电平，表示接收方未接收到数据或传输结束。

代码示例：I2C通信模拟（伪代码）

以下是一个简单的I2C通信模拟代码，展示数据发送过程中的ACK/NACK处理机制：

void i2c_send_byte(uint8_t data) {
    for (int i = 0; i < 8; i++) {
        if (data & 0x80) {
            sda_high();  // 发送高位
        } else {
            sda_low();
        }
        scl_high(); delay_us(1);  // SCL上升沿锁存数据
        scl_low(); delay_us(1);   // SCL下降沿准备下一个bit
        data <<= 1;
    }
    // 等待ACK/NACK
    sda_high();  // 释放SDA，准备接收ACK
    scl_high(); delay_us(1);
    if (sda_read()) {
        // NACK received
        printf("NACK received\n");
    } else {
        // ACK received
        printf("ACK received\n");
    }
    scl_low();
}

逻辑分析与参数说明：

• sda_high() 和 sda_low() ：控制SDA引脚电平，用于发送数据。
• scl_high() 和 scl_low() ：控制SCL时钟线的高低电平，用于同步数据传输。
• sda_read() ：读取SDA线状态，判断是否收到ACK。
• delay_us(1) ：模拟时钟周期延迟，确保时序符合标准。

该代码通过逐位发送数据，并在每个字节后检测ACK/NACK，体现了I2C协议的通信机制。在实际STM32开发中，这一过程由硬件I2C外设自动完成，但在底层理解这些时序对于调试和优化至关重要。

2.2 STM32中的I2C外设概述

2.2.1 主从模式切换机制

STM32系列微控制器集成了标准的I2C外设模块，支持主模式（Master）和从模式（Slave）两种工作方式。主模式由STM32主动发起通信并控制SCL时钟，而从模式则等待主设备的访问请求。

主从模式切换方式

STM32 I2C外设通过配置寄存器实现主从模式切换：

• 主模式 ：通过调用 I2C_GenerateSTART() 函数启动通信。
• 从模式 ：通过使能地址匹配功能（ I2C_EnableAddressing() ）进入监听状态。

代码示例：主从模式切换配置

void i2c_configure_slave_mode(I2C_TypeDef *I2Cx, uint8_t address) {
    // 使能I2C外设
    I2C_Cmd(I2Cx, ENABLE);

    // 配置为从模式，设置7位地址
    I2C_InitTypeDef I2C_InitStruct;
    I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
    I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
    I2C_InitStruct.I2C_OwnAddress1 = address;
    I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;
    I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStruct.I2C_ClockSpeed = 100000;  // 100kHz
    I2C_Init(I2Cx, &I2C_InitStruct);

    // 使能地址匹配
    I2C_OwnAddress1Config(I2Cx, address << 1, I2C_AcknowledgedAddress_7bit);
}

逻辑分析与参数说明：

• I2C_Mode_I2C ：标准I2C模式。
• I2C_DutyCycle_2 ：SCL高低电平比为2:1。
• I2C_Ack_Enable ：启用ACK应答机制。
• I2C_AcknowledgedAddress_7bit ：使用7位地址。
• I2C_ClockSpeed ：设置通信速率，此处为100kHz。

该配置函数展示了如何将STM32 I2C外设设置为从机模式，并设置其地址。在从机模式下，设备将监听总线上的地址匹配信号，并在匹配后自动进入通信状态。

2.2.2 寄存器结构与功能概述

STM32的I2C外设由多个寄存器组成，负责控制通信流程、状态检测和数据收发。

主要寄存器列表

寄存器名	功能说明
CR1	控制寄存器1，控制I2C使能、ACK应答、起始/停止位等
CR2	控制寄存器2，设置时钟频率、中断使能等
OAR1/OAR2	从地址寄存器1/2，用于设置从机地址
DR	数据寄存器，用于读写数据
SR1/SR2	状态寄存器1/2，反映当前通信状态

状态寄存器SR1关键位说明

位	名称	描述
0	SB	起始条件已发送
1	ADDR	地址匹配成功
2	BTF	字节传输完成
8	RXNE	接收缓冲区非空
9	TXE	发送缓冲区为空

在从机模式下，地址匹配后，ADDR位会被置位，程序可以通过检测该位来判断是否被主设备选中。

2.3 从机模式的核心特性

2.3.1 地址匹配机制

STM32 I2C从机支持 单地址匹配 和 双地址匹配 （通过OAR1和OAR2寄存器）。主设备发送的地址与从设备配置的地址匹配后，从设备进入通信状态。

地址匹配流程图

graph TD
    A[主设备发送地址帧] --> B{地址匹配?}
    B -->|匹配| C[从设备进入通信]
    B -->|不匹配| D[从设备保持监听]

代码示例：地址匹配中断处理

void I2C1_EV_IRQHandler(void) {
    if (I2C_GetITStatus(I2C1, I2C_IT_ADDR)) {
        // 地址匹配中断
        printf("Slave address matched\n");
        I2C_ClearITPendingBit(I2C1, I2C_IT_ADDR);
    }
}

该中断处理函数用于检测地址匹配事件，一旦匹配成功，程序即可开始进行数据收发操作。

2.3.2 自动应答与数据收发机制

STM32 I2C外设支持 自动应答机制 （ACK/NACK）和 数据自动收发机制 。当从设备处于接收状态时，硬件会自动将数据写入DR寄存器；发送状态时，则从DR寄存器读取数据。

数据接收流程示意图

sequenceDiagram
    主设备->>从设备: 发送地址+读标志
    从设备-->>主设备: ACK
    从设备->>主设备: 发送数据字节
    主设备-->>从设备: ACK
    从设备->>主设备: 发送下一个字节
    主设备-->>从设备: NACK
    从设备->>主设备: STOP

代码示例：从机接收数据中断处理

void I2C1_EV_IRQHandler(void) {
    if (I2C_GetITStatus(I2C1, I2C_IT_RXNE)) {
        uint8_t rx_data = I2C_ReceiveData(I2C1);
        printf("Received data: 0x%02X\n", rx_data);
    }
}

该中断函数在从机接收到数据时触发，通过 I2C_ReceiveData() 读取DR寄存器中的数据，实现自动接收。

本章从I2C协议的基本原理入手，详细解析了其通信时序、数据格式与ACK机制，并结合STM32 I2C外设的功能配置与寄存器操作，深入讲解了从机模式的核心特性。下一章将进入STM32 I2C从机的硬件配置与初始化设置，进一步指导读者完成实际开发环境的搭建。

3. STM32 I2C从机硬件与初始化配置

在嵌入式系统中，STM32微控制器的I2C接口以其低引脚数、多设备支持和良好的兼容性，成为连接传感器、EEPROM、ADC等外围设备的常用通信接口。在I2C通信中，作为从机设备的STM32需要完成正确的硬件引脚配置、时钟速率设置以及地址匹配机制的初始化，才能确保与主机之间的稳定通信。本章将围绕STM32作为I2C从机的硬件配置和初始化流程展开详细分析。

3.1 GPIO引脚配置为开放漏极模式

I2C总线使用两条双向开漏线：SDA（数据线）和SCL（时钟线），这就要求STM32的GPIO引脚必须配置为开放漏极（Open-Drain）模式，并且外部需接上拉电阻，以确保信号的高电平驱动能力。

3.1.1 引脚复用功能配置

STM32的GPIO引脚具有多种复用功能（Alternate Function），I2C通信需要将SCL和SDA引脚配置为对应的复用功能。以常见的STM32F4系列为例，I2C1的SCL引脚为PB6，SDA引脚为PB7，其复用功能编号为 GPIO_AF_I2C1 。

以下是GPIO配置的初始化代码示例（使用标准外设库）：

// GPIO配置
GPIO_InitTypeDef GPIO_InitStruct;

// 使能GPIOB时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

// 配置SCL (PB6) 和 SDA (PB7)
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;               // 复用功能模式
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;             // 开漏输出
GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;               // 上拉电阻
GPIO_Init(GPIOB, &GPIO_InitStruct);

// 设置复用功能映射
GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_I2C1);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_I2C1);

逐行代码分析：

• RCC_AHB1PeriphClockCmd ：启用GPIOB的时钟，否则配置无效。
• GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF ：将引脚设置为复用功能模式，允许I2C外设控制引脚。
• GPIO_InitStruct.GPIO_OType = GPIO_OType_OD ：设置为开漏输出，符合I2C总线的电气特性。
• GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP ：内部上拉电阻，确保未被拉低时保持高电平。
• GPIO_PinAFConfig ：将PB6和PB7引脚映射到I2C1外设的功能。

3.1.2 上拉电阻设计与电气特性

由于I2C使用开漏输出，必须通过外部上拉电阻将信号线拉高至电源电压。典型的上拉电阻值为1kΩ到10kΩ之间，具体数值取决于通信速率、总线电容和电源电压。

参数	推荐值范围
上拉电阻	1kΩ ~ 10kΩ
通信速率	标准模式 100kHz，快速模式 400kHz
总线电容	< 400pF（标准模式）

电气连接示意图（mermaid流程图）：

graph TD
    A[STM32 I2C SDA] -->|上拉电阻| B[VCC]
    A -->|连接| C[I2C设备 SDA]
    D[STM32 I2C SCL] -->|上拉电阻| B
    D -->|连接| E[I2C设备 SCL]

3.2 I2C外设时钟与通信速率设置

STM32的I2C外设通过系统时钟进行分频来生成SCL时钟信号，正确设置分频系数和通信模式（标准/快速）是实现稳定通信的关键。

3.2.1 时钟源选择与分频计算

STM32的I2C外设时钟来源于APB1总线，通常为36MHz或42MHz（根据系统时钟配置）。要生成特定频率的SCL信号（如100kHz或400kHz），需通过 I2C_CCR 寄存器配置分频值。

标准模式（100kHz）的分频计算公式如下：

CCR = f_APB1 / (2 * f_SCL)

例如，若APB1为36MHz，SCL为100kHz，则：

CCR = 36000000 / (2 * 100000) = 180

在STM32中，设置如下：

I2C_InitTypeDef I2C_InitStruct;

// 使能I2C1时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

// 初始化I2C
I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;             // I2C模式
I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;     // 标准模式下占空比为2
I2C_InitStruct.I2C_OwnAddress1 = 0x32;              // 从机地址
I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;            // 启用应答
I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; // 7位地址
I2C_InitStruct.I2C_ClockSpeed = 100000;             // 100kHz通信速率

I2C_Init(I2C1, &I2C_InitStruct);

参数说明：

• I2C_Mode_I2C ：标准I2C通信模式。
• I2C_DutyCycle_2 ：标准模式下占空比固定为2。
• I2C_ClockSpeed ：设定SCL的通信速率。
• I2C_InitStruct.I2C_AcknowledgedAddress ：指定使用7位或10位地址。

3.2.2 标准模式与快速模式配置

快速模式下通信速率为400kHz，需调整 I2C_DutyCycle 参数为 I2C_DutyCycle_16_9 ，并重新计算分频值。

I2C_InitStruct.I2C_ClockSpeed = 400000;             // 快速模式400kHz
I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_16_9;  // 快速模式占空比16:9

模式	通信速率	占空比参数	CCR计算方式
标准模式	100kHz	I2C_DutyCycle_2	CCR = APB1 / (2*SCL)
快速模式	400kHz	I2C_DutyCycle_16_9	CCR = APB1 / (3*SCL)

3.3 从机地址设置与匹配机制

STM32 I2C支持7位和10位地址模式，从机地址可通过寄存器设置，并支持多个地址识别和广播地址响应。

3.3.1 7位地址与10位地址配置

在7位地址模式下，从机地址占据7位，最低位为读写位（R/W）。STM32的I2C外设通过 I2C_OwnAddress1 寄存器设置本地地址。

I2C_InitStruct.I2C_OwnAddress1 = 0x32 << 1;  // 7位地址左移1位，低位为R/W
I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;

对于10位地址模式：

I2C_InitStruct.I2C_OwnAddress1 = 0x180;      // 10位地址直接写入
I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_10bit;

3.3.2 多地址识别与广播地址响应

STM32 I2C从机支持两个地址识别（通过 I2C_OwnAddress2 寄存器），并且可配置是否响应广播地址（地址为0x00）。

以下为多地址配置示例：

I2C_SetOwnAddress2(I2C1, 0x42);  // 设置第二个从机地址
I2C_DualAddressCmd(I2C1, ENABLE); // 启用双地址识别
I2C_GeneralCallCmd(I2C1, ENABLE); // 启用广播地址响应

从机地址匹配流程图（mermaid）：

graph TD
    A[主机发送地址帧] --> B{地址匹配?}
    B -->|匹配成功| C[从机应答ACK]
    B -->|不匹配| D[忽略帧]
    C --> E[进入数据接收/发送流程]

3.3.3 地址冲突与解决机制

在多从机系统中，若多个从机配置了相同的地址，会导致通信冲突。解决办法包括：

1. 地址引脚设计 ：使用地址选择引脚（如A0、A1）实现硬件地址配置。
2. 软件配置 ：通过EEPROM或外部输入设置不同从机地址。
3. 地址仲裁机制 ：部分I2C控制器支持地址仲裁，检测并处理地址冲突。

本章小结

本章系统地讲解了STM32作为I2C从机的硬件初始化配置，包括GPIO引脚设置为开漏模式、I2C外设的时钟与速率配置、以及从机地址的设置与识别机制。通过代码示例、参数分析与流程图展示，帮助读者理解并掌握从机初始化的完整流程。这些配置为后续的数据通信和中断处理打下坚实基础。

4. I2C从机通信的数据处理机制

I2C总线作为嵌入式系统中广泛使用的串行通信接口，其从机模式的数据处理机制尤为关键。在STM32微控制器中，I2C从机通过中断机制和DMA传输技术实现高效的数据通信。本章将深入探讨I2C从机的数据处理流程，包括中断服务程序的设计、数据收发流程控制以及DMA技术的应用，从而为构建稳定可靠的I2C通信系统提供理论基础和实践指导。

4.1 中断服务程序的设计与实现

在STM32的I2C从机模式中，中断是实现数据通信的关键机制。通过对I2C外设的中断标志进行响应和处理，可以实现数据的实时接收与发送。

4.1.1 接收中断与发送中断的处理

当主设备向从设备发送数据时，I2C接口会通过 RXNE （接收寄存器非空）标志触发接收中断；当主设备请求读取数据时，I2C接口会通过 TXE （发送寄存器为空）标志触发发送中断。

以下是一个典型的I2C中断处理函数框架：

void I2C1_IRQHandler(void)
{
    uint32_t isr_flags = I2C1->ISR;

    // 接收中断处理
    if ((isr_flags & I2C_ISR_RXNE) != 0)
    {
        uint8_t received_data = I2C1->RXDR;
        // 数据处理逻辑，如存入缓冲区
        i2c_slave_rx_buffer[i2c_slave_rx_index++] = received_data;
    }

    // 发送中断处理
    if ((isr_flags & I2C_ISR_TXIS) != 0)
    {
        if (i2c_slave_tx_index < i2c_slave_tx_length)
        {
            I2C1->TXDR = i2c_slave_tx_buffer[i2c_slave_tx_index++];
        }
        else
        {
            // 数据发送完成，关闭发送中断
            I2C1->CR1 &= ~I2C_CR1_TXIE;
        }
    }

    // 错误处理
    if ((isr_flags & I2C_ISR_NACKF) != 0)
    {
        // 清除NACK标志
        I2C1->ICR |= I2C_ICR_NACKCF;
    }
}

代码逻辑分析：

• I2C1->ISR 读取中断状态寄存器，判断当前触发的中断类型。
• 如果是 RXNE 位被置位，表示有新数据到达，读取 RXDR 寄存器获取数据，并存入接收缓冲区。
• 如果是 TXIS 位被置位，表示发送寄存器为空，将发送缓冲区的数据写入 TXDR 寄存器，实现主设备的数据请求响应。
• 在发送完成后，关闭发送中断，防止后续中断干扰。
• 错误中断如NACK（非应答）被检测到后，通过 ICR 寄存器清除中断标志。

参数说明：

• RXNE ：接收寄存器非空标志，用于触发接收中断。
• TXIS ：发送寄存器为空标志，用于触发发送中断。
• NACKF ：非应答标志，表示从机未收到主设备的ACK信号。

4.1.2 错误中断（如ARLO、BERR）的响应策略

I2C通信过程中可能遇到多种错误，如仲裁丢失（ARLO）、总线错误（BERR）等。这些错误需要在中断中进行识别与处理。

错误类型	标志位	描述
仲裁丢失	ARLO	多主机竞争时，当前设备失去总线控制权
总线错误	BERR	检测到非法起始/停止条件或时钟同步失败
非应答	NACKF	主设备未收到从设备的ACK信号

以下是错误中断处理逻辑示例：

if ((isr_flags & I2C_ISR_BERR) != 0)
{
    // 总线错误处理
    I2C1->ICR |= I2C_ICR_BERRCF;
    // 可选：重新初始化I2C模块
}

if ((isr_flags & I2C_ISR_ARLO) != 0)
{
    // 仲裁丢失处理
    I2C1->ICR |= I2C_ICR_ARLOCF;
    // 可选：进入等待状态或重新尝试通信
}

状态图（Mermaid流程图）：

graph TD
    A[进入I2C中断] --> B{判断中断类型}
    B -->|接收中断| C[读取RXDR数据]
    B -->|发送中断| D[写入TXDR数据]
    B -->|错误中断| E[判断错误类型]
    E --> F[总线错误]
    E --> G[仲裁丢失]
    E --> H[非应答]
    F --> I[清除BERR标志]
    G --> J[清除ARLO标志]
    H --> K[清除NACK标志]
    C --> L[更新接收缓冲区]
    D --> M[检查发送是否完成]
    M -->|是| N[关闭TXIE中断]
    M -->|否| O[继续发送]

4.2 数据接收与发送流程控制

I2C从机在通信过程中需要高效地处理单字节和多字节数据的收发，同时合理管理数据缓冲区和通信状态，确保数据传输的完整性与稳定性。

4.2.1 单字节与多字节数据的处理

在I2C协议中，单字节数据传输通常用于控制命令的交互，而多字节数据则常用于批量数据的传输，如传感器数据读取。

单字节数据处理流程：

1. 主设备发送地址+写标志（W）。
2. 从设备应答。
3. 主设备发送1个字节数据。
4. 从设备接收数据并应答。
5. 主设备发送STOP条件。

多字节数据处理流程：

1. 主设备发送地址+写标志（W）。
2. 从设备应答。
3. 主设备连续发送多个字节数据，从设备逐个接收并应答。
4. 最后一个字节接收后，从设备发送NACK。
5. 主设备发送STOP条件。

以下是一个多字节接收状态机的示例：

typedef enum {
    I2C_SLAVE_STATE_IDLE,
    I2C_SLAVE_STATE_RECEIVING,
    I2C_SLAVE_STATE_COMPLETE
} I2C_SlaveState;

I2C_SlaveState current_state = I2C_SLAVE_STATE_IDLE;

void I2C_Receive_Handler(uint8_t data)
{
    switch(current_state)
    {
        case I2C_SLAVE_STATE_IDLE:
            if (is_address_match(data)) {
                current_state = I2C_SLAVE_STATE_RECEIVING;
                buffer_index = 0;
            }
            break;
        case I2C_SLAVE_STATE_RECEIVING:
            buffer[buffer_index++] = data;
            if (buffer_index >= buffer_size) {
                current_state = I2C_SLAVE_STATE_COMPLETE;
            }
            break;
        case I2C_SLAVE_STATE_COMPLETE:
            // 数据接收完成处理
            break;
    }
}

逻辑分析：

• 状态机通过枚举类型定义三种状态：空闲、接收中、接收完成。
• 接收处理函数根据当前状态决定如何处理新接收的数据。
• 收到地址匹配后进入接收状态，开始填充缓冲区。
• 缓冲区满后进入完成状态，等待下一次通信。

4.2.2 缓冲区管理与状态机设计

在实际通信中，为了避免数据丢失或覆盖，必须设计合理的缓冲区机制和状态机逻辑。

缓冲区类型	容量	用途
接收缓冲区	32字节	存储主设备发送的数据
发送缓冲区	32字节	存储从设备响应主设备请求的数据

使用环形缓冲区（Ring Buffer）可以有效管理数据流：

#define BUFFER_SIZE 32

uint8_t rx_buffer[BUFFER_SIZE];
uint8_t rx_head = 0, rx_tail = 0;

int buffer_is_empty() {
    return rx_head == rx_tail;
}

int buffer_is_full() {
    return (rx_head + 1) % BUFFER_SIZE == rx_tail;
}

void buffer_put(uint8_t data) {
    if (!buffer_is_full()) {
        rx_buffer[rx_head] = data;
        rx_head = (rx_head + 1) % BUFFER_SIZE;
    }
}

uint8_t buffer_get() {
    if (!buffer_is_empty()) {
        uint8_t data = rx_buffer[rx_tail];
        rx_tail = (rx_tail + 1) % BUFFER_SIZE;
        return data;
    }
    return 0; // 缓冲区为空时返回默认值
}

逻辑说明：

• buffer_put 函数将数据写入缓冲区，并更新 head 指针。
• buffer_get 函数读取数据，并更新 tail 指针。
• 判断缓冲区是否为空或满，防止溢出或重复读取。

4.3 使用DMA实现高效数据传输

在I2C通信中，频繁的中断响应会增加CPU负担，降低系统效率。通过DMA（直接内存访问）技术，可以实现数据的自动搬运，减少CPU干预，提高通信效率。

4.3.1 DMA通道配置与优先级设置

STM32的I2C模块支持与DMA控制器联动。以下是DMA通道配置的步骤：

1. 选择DMA通道 ：根据I2C外设映射的DMA通道配置相应的DMA控制器。
2. 配置DMA模式 ：选择为循环模式或正常模式。
3. 设置优先级 ：根据系统需求设置DMA通道的优先级。
4. 配置数据方向 ：确定是内存到外设（发送）还是外设到内存（接收）。

示例代码片段（以DMA1 Channel7为例）：

// 配置DMA接收
DMA1_Channel7->CPAR = (uint32_t)&I2C1->RXDR;       // 外设地址
DMA1_Channel7->CMAR = (uint32_t)rx_buffer;         // 内存地址
DMA1_Channel7->CNDTR = RX_BUFFER_SIZE;             // 数据长度
DMA1_Channel7->CCR = DMA_CCR_PL_0 |                // 优先级中等
                    DMA_CCR_MSIZE_0 |               // 内存大小为8位
                    DMA_CCR_PSIZE_0 |               // 外设大小为8位
                    DMA_CCR_MINC |                  // 内存增量使能
                    DMA_CCR_EN;                     // 启用DMA通道

参数说明：

• CPAR ：外设地址寄存器，指向I2C的接收寄存器 RXDR 。
• CMAR ：内存地址寄存器，指向接收缓冲区地址。
• CNDTR ：传输数据数量。
• CCR ：配置寄存器，设置优先级、数据大小、内存增量等。

4.3.2 自动数据搬运与中断触发机制

DMA在完成数据传输后可以触发中断，通知CPU进行后续处理。例如，接收完成中断：

if (DMA1->ISR & DMA_ISR_TCIF7) {
    // 传输完成，处理数据
    DMA1->IFCR = DMA_IFCR_CTCIF7;  // 清除中断标志
    process_received_data();       // 处理接收数据
}

逻辑分析：

• DMA_ISR_TCIF7 ：判断是否为DMA1 Channel7的传输完成中断。
• DMA_IFCR_CTCIF7 ：清除对应中断标志，防止重复触发。
• process_received_data() ：调用数据处理函数，如解析命令、更新状态等。

通信效率对比表：

通信方式	CPU占用率	优点	缺点
中断方式	高	实现简单	CPU负担重，响应延迟
DMA方式	低	减少CPU干预，提高效率	配置复杂，需处理缓冲区管理

通过DMA机制，STM32的I2C从机可以在不频繁打断CPU的情况下完成高效的数据通信，显著提升嵌入式系统的性能与稳定性。

5. I2C从机驱动代码实现与测试验证

本章将围绕STM32 I2C从机驱动的代码实现过程展开，深入讲解如何在实际项目中编写、调试并验证I2C从机通信功能。通过本章内容，读者将掌握从初始化配置到数据收发流程的完整实现路径，并学习使用逻辑分析仪和PC端工具进行通信信号的捕获与分析。本章内容注重实践性与工程性，适用于中高级嵌入式开发人员在实际项目中应用和调试I2C从机通信模块。

5.1 I2C从机驱动代码结构设计

I2C从机驱动的代码结构设计是整个通信模块开发的基础，良好的模块化结构不仅提高代码的可维护性，也便于后期功能扩展和调试。

5.1.1 初始化函数与配置函数

在STM32中，I2C从机的初始化通常包括以下几个步骤：

• GPIO引脚配置 ：设置SCL和SDA为开放漏极输出，并启用复用功能。
• 时钟使能与外设配置 ：使能I2C外设时钟，并配置其工作模式为从机模式。
• 通信参数设置 ：设置从机地址、通信速率、地址位数等。
• 中断使能与优先级配置 ：启用I2C中断，并设置中断优先级。

以下是一个典型的初始化函数实现：

void I2C_Slave_Init(void) {
    // 1. 使能GPIO和I2C时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

    // 2. 配置SCL和SDA引脚为复用开漏输出
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; // PB6:SCL, PB7:SDA
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStruct);

    // 3. 配置I2C参数
    I2C_InitTypeDef I2C_InitStruct;
    I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
    I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
    I2C_InitStruct.I2C_OwnAddress1 = 0x42; // 从机地址
    I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;
    I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStruct.I2C_ClockSpeed = 100000; // 100kHz
    I2C_Init(I2C1, &I2C_InitStruct);

    // 4. 启动I2C
    I2C_Cmd(I2C1, ENABLE);

    // 5. 配置中断
    I2C_ITConfig(I2C1, I2C_IT_EVT | I2C_IT_BUF | I2C_IT_ERR, ENABLE);

    // 6. NVIC配置
    NVIC_InitTypeDef NVIC_InitStruct;
    NVIC_InitStruct.NVIC_IRQChannel = I2C1_EV_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);
}

逐行分析与参数说明：

1. RCC_APB2PeriphClockCmd ：使能GPIOB的时钟，用于配置I2C的SCL和SDA引脚。
2. GPIO_InitStruct ：配置引脚为复用开漏输出模式，确保符合I2C总线电气特性。
3. I2C_InitStruct ：设置I2C工作模式为I2C协议模式，配置从机地址为0x42，地址长度为7位，通信速率为100kHz。
4. I2C_Cmd ：启用I2C外设。
5. I2C_ITConfig ：启用事件、缓冲区和错误中断，以便在通信过程中进行实时处理。
6. NVIC配置 ：设置中断优先级并使能中断通道。

5.1.2 数据收发接口与回调函数设计

为了实现数据的异步处理，通常采用中断回调机制来处理I2C事件。例如，在从机接收到数据时触发回调函数处理接收缓冲区。

void I2C1_EV_IRQHandler(void) {
    // 检查事件类型
    if (I2C_GetITStatus(I2C1, I2C_IT_RXNE)) {
        uint8_t data = I2C_ReceiveData(I2C1); // 读取接收缓冲区
        I2C_Slave_Receive_Callback(data);     // 触发接收回调
    }

    if (I2C_GetITStatus(I2C1, I2C_IT_TXE)) {
        uint8_t data = I2C_Slave_Transmit_Callback(); // 获取待发送数据
        I2C_SendData(I2C1, data);                    // 发送数据
    }
}

逻辑分析与参数说明：

• I2C_GetITStatus ：检查当前是否发生RXNE（接收非空）或TXE（发送缓冲区空）事件。
• I2C_ReceiveData ：从I2C数据寄存器中读取接收到的字节。
• I2C_SendData ：将待发送的数据写入I2C数据寄存器。
• 回调函数 ：由用户实现，用于处理数据接收和发送逻辑，提高代码可扩展性。

5.2 使用逻辑分析仪调试I2C信号

在嵌入式开发中，逻辑分析仪是调试I2C通信问题的重要工具。它可以帮助开发者捕获I2C总线上的信号波形，进而分析通信时序、数据内容以及异常情况。

5.2.1 波形捕获与时序分析方法

逻辑分析仪捕获I2C信号的基本步骤如下：

步骤	操作说明
1	连接SCL和SDA引脚到逻辑分析仪探头
2	设置采样频率（通常为10MHz以上）
3	启动I2C通信并开始捕获信号
4	停止捕获并分析波形
5	使用协议解析功能解码I2C帧数据

以下是一个典型的I2C通信时序波形图（使用Mermaid格式绘制）：

sequenceDiagram
    主机->>从机: START
    主机->>从机: 从机地址+写标志(0x42<<1 | 0)
    从机-->>主机: ACK
    主机->>从机: 数据字节1
    从机-->>主机: ACK
    主机->>从机: 数据字节2
    从机-->>主机: ACK
    主机->>从机: STOP

图示说明：

• START ：主机发送起始信号，表示通信开始。
• 从机地址 + 写标志 ：主机发送从机地址和写操作标志。
• ACK/NACK ：从机应答主机是否成功接收地址或数据。
• 数据字节 ：主机发送的数据内容。
• STOP ：通信结束信号。

5.2.2 常见通信问题的定位与修复

通过逻辑分析仪可以快速定位以下常见问题：

问题类型	表现	解决方案
地址不匹配	从机无ACK响应	检查从机地址配置是否正确
时钟频率异常	SCL波形频率不符合预期	检查I2C_CLK寄存器配置
数据错误	接收到的数据内容不一致	检查数据寄存器读写顺序
丢失ACK	主机发送数据后无应答	检查I2C外设是否被正确使能
总线锁定	SCL或SDA被拉低无法释放	检查硬件设计是否上拉电阻缺失

调试建议：

• 使用逻辑分析仪观察SCL和SDA的电平变化，确保没有被外部电路拉低。
• 检查从机是否在正确地址下响应，必要时使用 I2C_SoftwareResetCmd 进行复位。
• 使用I2C状态寄存器（SR1/SR2）检查通信状态，判断是否发生错误（如ARLO、BERR等）。

5.3 PC端I2C通信测试工具使用

在开发过程中，使用PC端的I2C通信测试工具可以帮助快速验证I2C通信功能，避免反复烧录调试。

5.3.1 工具选择与通信参数配置

常见的I2C通信测试工具包括：

工具名称	平台	特点
Bus Pirate	跨平台	支持多种协议，可作为I2C主设备
I2C-Tiny-USB	Windows/Linux	USB转I2C适配器，支持Python控制
STM32CubeMonitor	Windows	ST官方工具，支持图形化通信调试
I2Cspy	Windows	可视化I2C通信分析工具，支持逻辑分析仪集成

配置通信参数时需注意以下几点：

• 从机地址 ：必须与STM32程序中配置的地址一致。
• 通信速率 ：应与STM32的I2C_ClockSpeed设置一致。
• 地址位数 ：根据程序选择7位或10位地址格式。

5.3.2 数据交互验证与日志分析

使用PC端工具进行数据交互的基本流程如下：

# 示例：使用I2C-Tiny-USB工具发送数据到STM32从机
import smbus

bus = smbus.SMBus(1)  # I2C总线编号
slave_address = 0x42  # 从机地址

# 写入数据
bus.write_byte(slave_address, 0x55)

# 读取数据
data = bus.read_byte(slave_address)
print(f"Read data: {data}")

执行逻辑说明：

1. smbus.SMBus(1) ：打开I2C总线1（根据实际硬件选择）。
2. bus.write_byte ：向从机地址0x42发送一个字节的数据0x55。
3. bus.read_byte ：从从机地址读取一个字节的数据。
4. print ：打印接收到的数据，用于验证通信是否成功。

日志分析方法：

• 日志记录通信数据 ：将每次通信的数据记录到日志文件中，便于后期分析。
• 异常标记 ：在日志中标记通信失败或超时事件，便于问题定位。
• 时间戳标记 ：添加时间戳信息，分析通信响应延迟。

graph TD
    A[PC端工具] --> B[USB转I2C适配器]
    B --> C[I2C总线]
    C --> D[STM32从机]
    D --> C
    C --> B
    B --> A

流程图说明：

• PC端工具 通过USB接口控制I2C适配器。
• 适配器 将数据转换为I2C信号并发送到总线。
• STM32从机 接收数据并响应。
• 响应数据 通过总线返回PC端工具进行显示或分析。

通过本章内容，读者已经掌握了STM32 I2C从机驱动的代码实现流程、逻辑分析仪的使用方法以及PC端测试工具的应用技巧。下一章将继续深入探讨I2C从机在实际项目中的集成与优化方法。

6. STM32 I2C从机项目集成与应用实践

6.1 从机代码集成与工程部署

在嵌入式项目中，良好的代码结构和工程部署是系统稳定运行的基础。STM32 I2C从机代码通常分为几个模块：初始化模块、中断处理模块、数据收发模块和主程序逻辑模块。

6.1.1 代码模块化与Makefile配置

为了提高代码的可维护性和复用性，建议将I2C从机代码模块化处理。例如：

// i2c_slave.h
#ifndef __I2C_SLAVE_H
#define __I2C_SLAVE_H

#include "stm32f4xx_hal.h"

#define I2C_SLAVE_ADDRESS 0x50

void I2C_Slave_Init(I2C_HandleTypeDef *hi2c);
void I2C_Slave_Transmit(uint8_t *pData, uint16_t Size);
void I2C_Slave_Receive(uint8_t *pData, uint16_t Size);

#endif /* __I2C_SLAVE_H */

// i2c_slave.c
#include "i2c_slave.h"

I2C_HandleTypeDef hi2c1;

void I2C_Slave_Init(I2C_HandleTypeDef *hi2c) {
    hi2c->Instance = I2C1;
    hi2c->Init.ClockSpeed = 100000;
    hi2c->Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c->Init.OwnAddress1 = I2C_SLAVE_ADDRESS;
    hi2c->Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    hi2c->Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    HAL_I2C_Init(hi2c);
}

void I2C_Slave_Transmit(uint8_t *pData, uint16_t Size) {
    HAL_I2C_Slave_Transmit_IT(&hi2c1, pData, Size);
}

void I2C_Slave_Receive(uint8_t *pData, uint16_t Size) {
    HAL_I2C_Slave_Receive_IT(&hi2c1, pData, Size);
}

Makefile 示例：

CC = arm-none-eabi-gcc
CFLAGS = -mcpu=cortex-m4 -mthumb -O2 -Wall
LDFLAGS = -T STM32F407VGTx_FLASH.ld -mthumb -mcpu=cortex-m4
OBJ = main.o i2c_slave.o system_stm32f4xx.o

all: $(OBJ)
    $(CC) $(CFLAGS) $(LDFLAGS) -o main.elf $(OBJ)

main.o: main.c
    $(CC) $(CFLAGS) -c main.c

i2c_slave.o: i2c_slave.c i2c_slave.h
    $(CC) $(CFLAGS) -c i2c_slave.c

clean:
    rm -f *.o main.elf

6.1.2 与其他外设（如ADC、PWM）的协同工作

在实际项目中，I2C从机可能需要与ADC、PWM等外设协同工作。例如，主设备通过I2C发送指令，从机根据指令启动ADC采样或控制PWM输出。

// adc_pwm_control.c
#include "adc.h"
#include "tim.h"

uint16_t adc_value;
uint8_t i2c_command;

void process_i2c_command(uint8_t cmd) {
    switch (cmd) {
        case 0x01: // 读取ADC值
            HAL_ADC_Start(&hadc1);
            HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
            adc_value = HAL_ADC_GetValue(&hadc1);
            I2C_Slave_Transmit((uint8_t*)&adc_value, sizeof(adc_value));
            break;
        case 0x02: // 设置PWM占空比
            __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, i2c_command);
            break;
        default:
            break;
    }
}

6.2 嵌入式系统中I2C从机典型应用实例

6.2.1 传感器数据采集与主控通信

在传感器节点中，STM32作为从机负责采集本地传感器数据并通过I2C传输给主控设备。例如，使用DS18B20温度传感器：

// ds18b20.c
#include "onewire.h"

float temperature;

void read_temperature() {
    OneWire_Reset(&ow);
    OneWire_WriteByte(&ow, 0xCC); // Skip ROM
    OneWire_WriteByte(&ow, 0x44); // Start conversion
    HAL_Delay(750);              // Wait for conversion

    OneWire_Reset(&ow);
    OneWire_WriteByte(&ow, 0xCC); // Skip ROM
    OneWire_WriteByte(&ow, 0xBE); // Read scratchpad

    uint8_t data[9];
    for (int i = 0; i < 9; i++) {
        data[i] = OneWire_ReadByte(&ow);
    }

    int16_t raw = (data[1] << 8) | data[0];
    temperature = (float)raw / 16.0;
}

void I2C_Transmit_Temperature() {
    uint8_t temp_data[4];
    memcpy(temp_data, &temperature, sizeof(float));
    I2C_Slave_Transmit(temp_data, sizeof(temp_data));
}

6.2.2 EEPROM读写操作与远程控制

在EEPROM读写应用中，STM32从机接收主设备的读写请求，完成对EEPROM的操作。例如使用AT24C02：

// at24c02.c
#include "i2c.h"

void eeprom_write_byte(uint8_t address, uint8_t data) {
    uint8_t buffer[2] = {address, data};
    HAL_I2C_Master_Transmit(&hi2c1, 0xA0, buffer, 2, HAL_MAX_DELAY);
}

uint8_t eeprom_read_byte(uint8_t address) {
    uint8_t data;
    HAL_I2C_Master_Transmit(&hi2c1, 0xA0, &address, 1, HAL_MAX_DELAY);
    HAL_I2C_Master_Receive(&hi2c1, 0xA1, &data, 1, HAL_MAX_DELAY);
    return data;
}

通过I2C从机接收主设备的命令，可以远程控制EEPROM的读写操作：

void process_i2c_command(uint8_t *buffer, uint16_t size) {
    if (buffer[0] == 0x01) { // Write command
        eeprom_write_byte(buffer[1], buffer[2]);
    } else if (buffer[0] == 0x02) { // Read command
        uint8_t data = eeprom_read_byte(buffer[1]);
        I2C_Slave_Transmit(&data, 1);
    }
}

6.3 从机模式优化与系统稳定性提升

6.3.1 低功耗设计与唤醒机制

为了降低功耗，STM32 I2C从机可以进入低功耗模式（如待机模式），并通过I2C地址匹配唤醒。

void enter_low_power_mode() {
    HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);
}

void HAL_I2C_AddrCallback(I2C_HandleTypeDef *hi2c, uint8_t TransferDirection, uint16_t AddrMatchCode) {
    if (TransferDirection == I2C_DIRECTION_RECEIVE) {
        // 唤醒系统
        HAL_PWR_ExitSTOPMode();
    }
}

6.3.2 多主机竞争与通信冲突解决方案

在多主机环境中，I2C总线可能出现竞争和冲突。STM32 I2C外设支持仲裁机制，可通过以下方式配置：

hi2c1.Instance = I2C1;
hi2c1.Init.ClockSpeed = 400000;
hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_16_9;
hi2c1.Init.OwnAddress1 = I2C_SLAVE_ADDRESS;
hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_ENABLE;
hi2c1.Init.OwnAddress2 = 0x51; // 第二地址用于冲突检测
HAL_I2C_Init(&hi2c1);

此外，使用软件仲裁机制，可以检测并处理冲突：

void check_bus_conflict() {
    if (HAL_I2C_IsDeviceReady(&hi2c1, I2C_SLAVE_ADDRESS << 1, 1, 100) != HAL_OK) {
        // 检测到冲突，进入错误处理
        handle_bus_conflict();
    }
}

通过以上优化手段，可以显著提升STM32 I2C从机在复杂嵌入式环境中的稳定性与可靠性。

本文还有配套的精品资源，点击获取

简介：STM32是一款广泛应用的微控制器，支持包括I2C在内的多种通信接口。本文档重点讲解STM32在I2C总线中作为从机设备的配置与实现方法。内容涵盖I2C外设初始化、GPIO引脚配置、从机地址设置、中断处理机制、数据收发流程、错误检测与处理、驱动代码编写及调试测试等关键环节，帮助开发者快速掌握STM32 I2C从机通信的完整实现流程。附带的“I2C 从”文件提供完整代码示例，适用于嵌入式项目中直接应用与学习。

本文还有配套的精品资源，点击获取
