Stm32CubeMX+Proteus仿真入门

1. 新建Proteus工程

打开Proteus软件，这里使用的是8.9版本，点击新建工程。

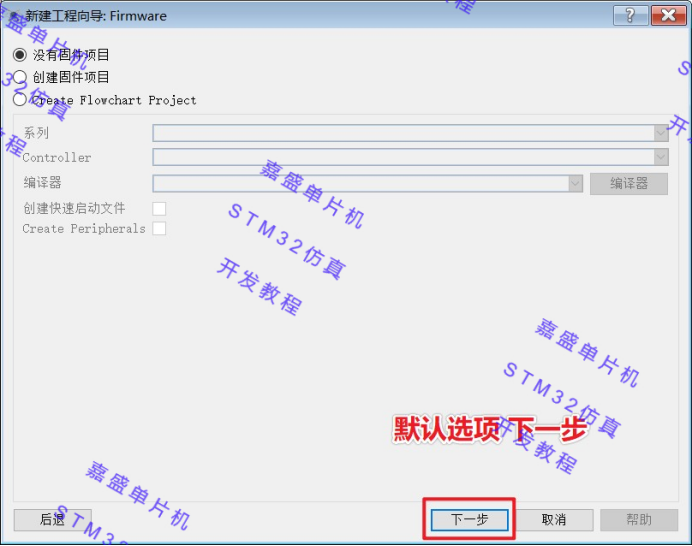

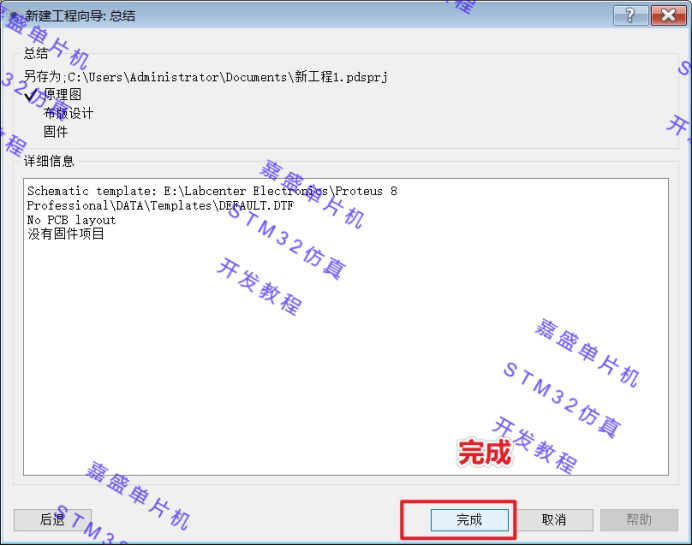

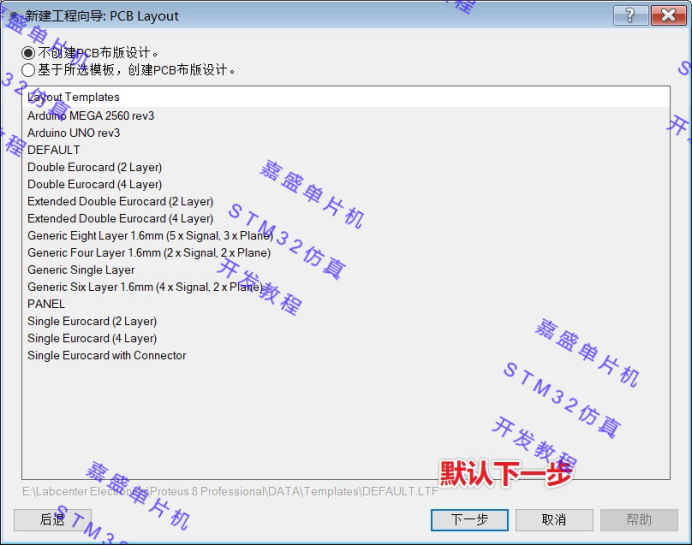

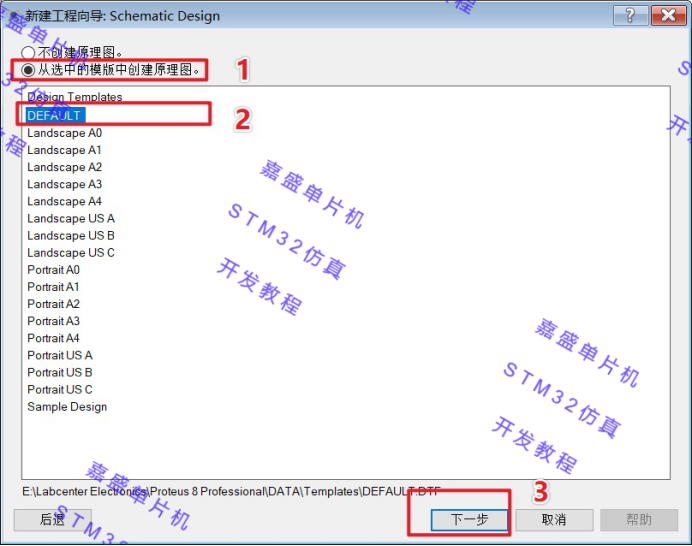

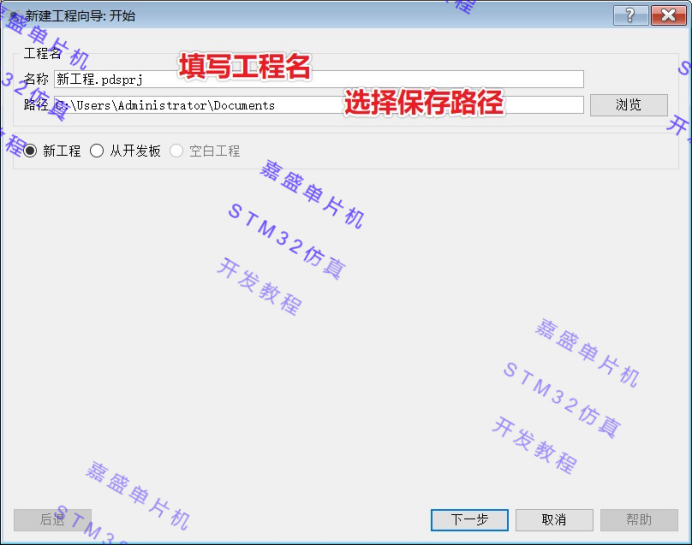

在弹出的窗口中填写工程名和保存路径，其他设置都不变，点击“下一步”直到完成即可。

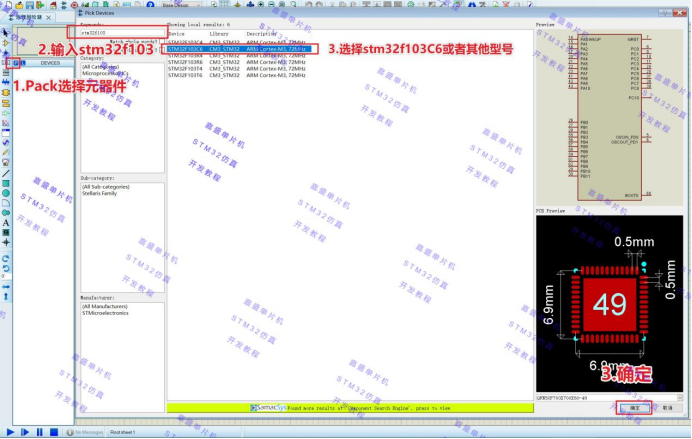

在工程窗口中点击“P”图标，打开“Pick Devices”窗口，在“Keywords”中输入“STM32F103”，可以看到Proteus中能进行仿真的STM32F103芯片，这里我们选择“STM32F103C6”，双击即可将芯片添加到“DEVICES”栏。注意这里可以仿真的芯片有哪些，后面我们在Keil或CubeMX中构建时，应该选择Proteus中能仿真的芯片。

按照上面的步骤再添加一些元件，DEVICES列表如图所示。

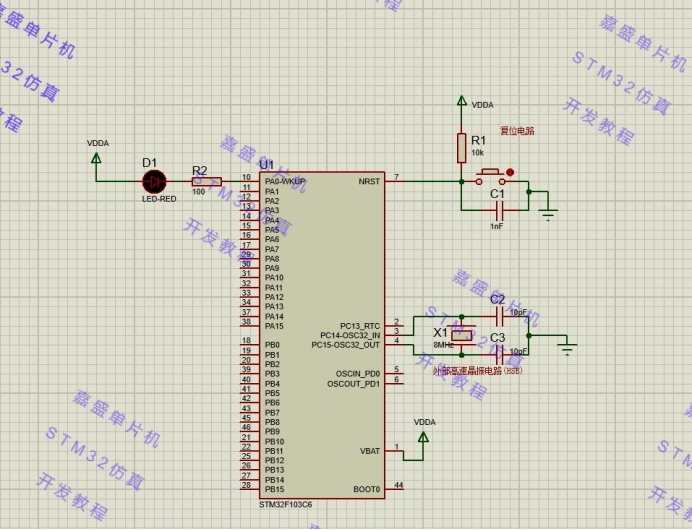

画最小系统，包括复位电路、HSE、BOOT电路，因为在Proteus中进行仿真，所以我们不需要单独再画电源电路。最小系统如图所示。

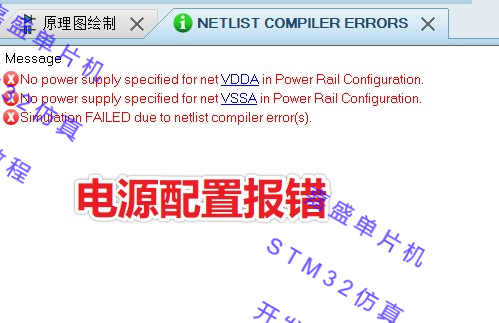

开始仿真如果出现下下面的报错。

No power supply specified for net VDDA in Power Rail Configuration.

No power supply specified for net VSSA in Power Rail Configuration.

Simulation FAILED due to netlist compiler error(s).

需要配置供电网

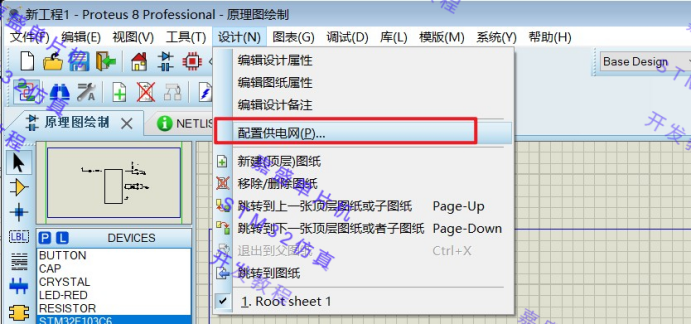

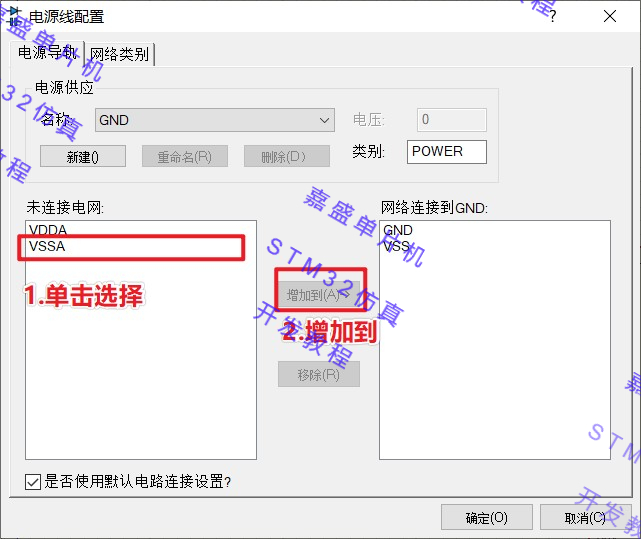

点击“设计–配置供电网”，在弹出的窗口中，将“VSSA”加入“GND”，“VDDA”加入“VCC/VDD”，并将其电压改为“3.3”v。
