本文将基于一段 UART 回显代码，从硬件连接、宏定义、初始化函数、任务逻辑到避坑指南，逐字逐句拆解，帮你彻底搞懂 ESP32-S3 的 UART 串口通信，不仅能 “复制代码跑通”，更能 “灵活修改实现自己的需求”。

一、前置说明

1.1 什么是 UART？

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器）是 ESP32-S3 最常用的串口通信协议，核心特点：

  • 异步通信：不需要时钟线，仅用 TX（发送）、RX（接收）、GND（地线）三根线就能通信；
  • 全双工：可以同时发送和接收数据；
  • 广泛兼容：几乎所有单片机、USB 转 TTL 模块、蓝牙模块都支持 UART。

1.2 这段代码能实现什么功能？

  • 回显功能：通过 UART 收到什么数据，就立刻发回什么数据（比如你发 “Hello ESP32”，它就回显 “Hello ESP32”）；
  • 日志打印：通过printf把收到的数据打印到 ESP-IDF 的串口监视器（默认 UART0）。

二、接线说明

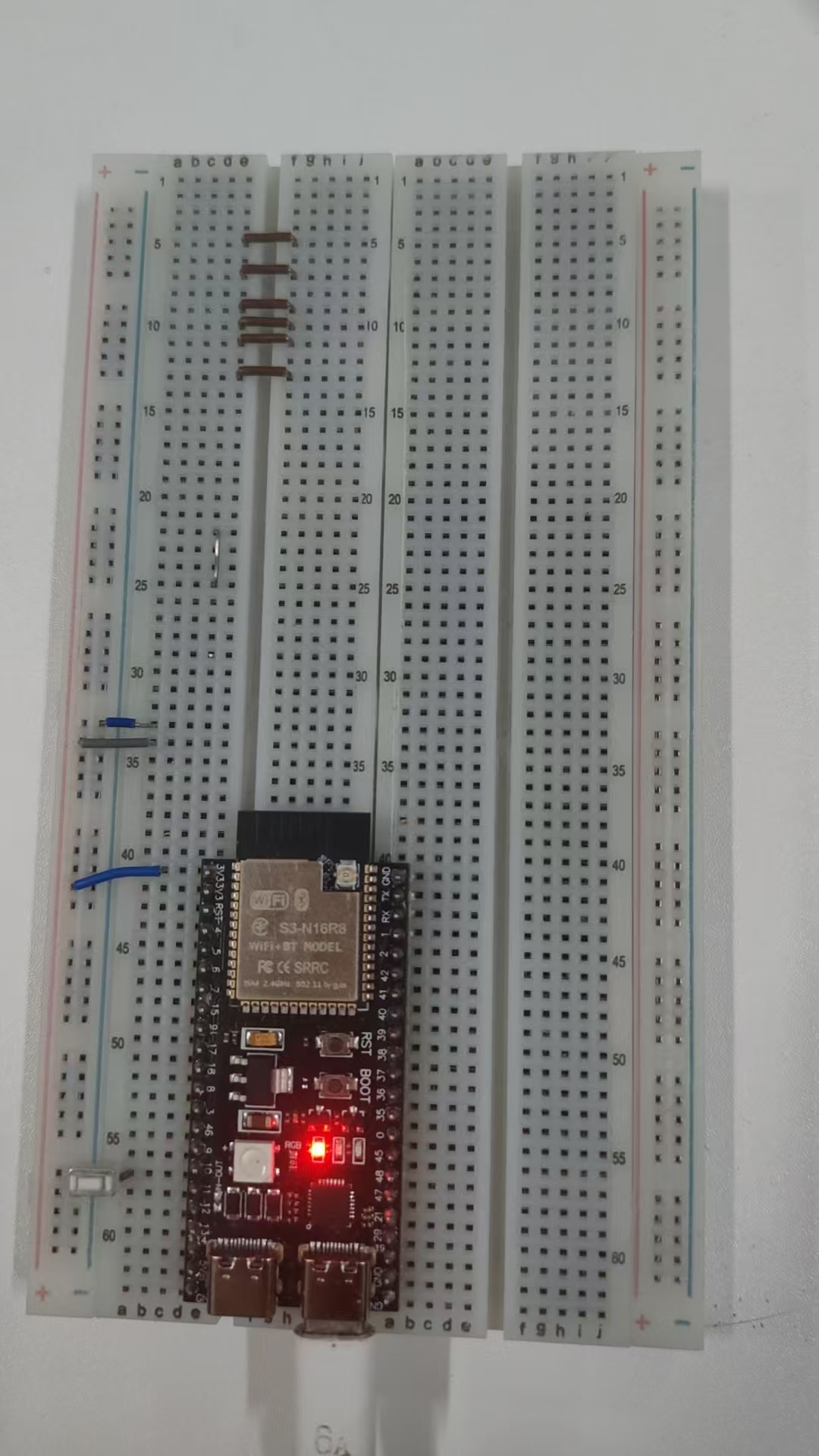

这段代码用的是UART_NUM_0，而 ESP32-S3 的 UART0 默认通过 USB Type-C 接口连接电脑，无需额外接线！

  • 直接用 USB 数据线把 ESP32-S3 开发板和电脑连接即可；
  • 电脑会自动识别为串口设备。

三、完善CMakeList.txt

idf_component_register(SRCS "main.c"
                    PRIV_REQUIRES driver freertos
                    INCLUDE_DIRS ".")

四、完善main.c

#include "driver/uart.h"
#include "driver/gpio.h"  // 必须添加，否则GPIO_NUM_43/44会报错
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "string.h"
#include "stdlib.h"  // 必须添加，否则malloc/free会警告

#define UART_PORT_NUM     UART_NUM_0  // 选择UART端口（0/1/2）
#define TXD_PIN           GPIO_NUM_43 // UART TX引脚
#define RXD_PIN           GPIO_NUM_44 // UART RX引脚

#define BUF_SIZE          1024        // 数据缓冲区大小（字节）

// ===================== UART初始化函数 =====================
void uart_init(void) {
    // 1. 定义UART配置结构体
    uart_config_t uart_config = {
        .baud_rate = 115200,                // 波特率：115200（最常用）
        .data_bits = UART_DATA_8_BITS,      // 数据位：8位
        .parity    = UART_PARITY_DISABLE,   // 校验位：无
        .stop_bits = UART_STOP_BITS_1,      // 停止位：1位
        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE, // 硬件流控：无
        .source_clk = UART_SCLK_APB,         // 时钟源：APB（80MHz）
    };
    // 2. 应用UART参数配置
    uart_param_config(UART_PORT_NUM, &uart_config);
    // 3. 设置UART引脚
    uart_set_pin(UART_PORT_NUM, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
    // 4. 安装UART驱动（必须！否则无法读写数据）
    uart_driver_install(UART_PORT_NUM, BUF_SIZE * 2, 0, 0, NULL, 0);
}

// ===================== UART数据处理任务 =====================
void uart_task(void *arg) {
    // 1. 分配数据缓冲区内存
    uint8_t* data = (uint8_t*)malloc(BUF_SIZE);
    if (data == NULL) {  // 检查内存分配是否成功
        printf("内存分配失败！\n");
        vTaskDelete(NULL);
        return;
    }

    while(1) {
        // 2. 读取串口数据（阻塞100ms，超时返回0）
        int len = uart_read_bytes(UART_PORT_NUM, data, BUF_SIZE, pdMS_TO_TICKS(100));
        if(len > 0) {
            // 3. 回显数据：把收到的数据发回去
            uart_write_bytes(UART_PORT_NUM, (const char*)data, len);
            // 4. 打印日志：通过UART0打印收到的数据
            printf("收到串口数据：");
            for(int i=0; i<len; i++) {
                printf("%c", data[i]);
            }
            printf("\n");
            // 5. 清空缓冲区：避免下次读取残留数据
            memset(data, 0, BUF_SIZE);
        }
        // 6. 任务延时10ms：释放CPU资源
        vTaskDelay(pdMS_TO_TICKS(10));
    }

    // 7. 任务退出时释放内存（虽然是无限循环，但规范写法）
    free(data);
    vTaskDelete(NULL);
}

// ===================== 主函数 =====================
void app_main(void) {
    // 1. 初始化UART
    uart_init();
    // 2. 创建UART数据处理任务
    xTaskCreate(
        uart_task,    // 任务函数
        "uart_task",  // 任务名称
        4096,         // 任务栈大小（字节，从2048改为4096，避免栈溢出）
        NULL,         // 任务参数（无）
        10,           // 任务优先级（较高，优先处理串口数据）
        NULL          // 任务句柄（无）
    );
}

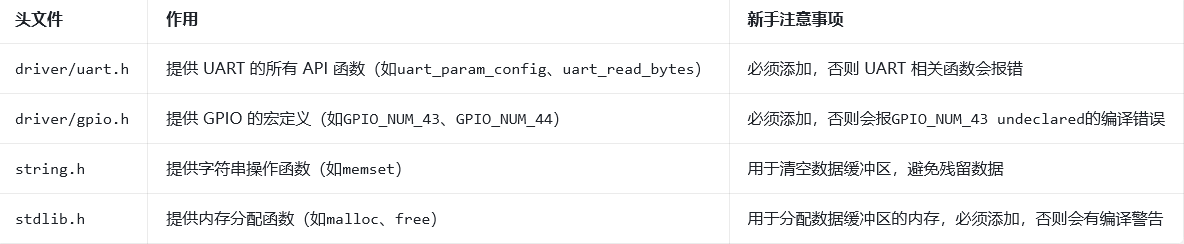

4.1 头文件说明

#include "driver/uart.h"    // UART驱动头文件，必须添加
#include "driver/gpio.h"    // GPIO头文件，定义了GPIO_NUM_43/44等宏，必须添加
#include "freertos/FreeRTOS.h" // FreeRTOS核心头文件
#include "freertos/task.h"   // FreeRTOS任务头文件
#include "string.h"          // 字符串操作头文件，用于memset
#include "stdlib.h"          // 标准库头文件，用于malloc/free

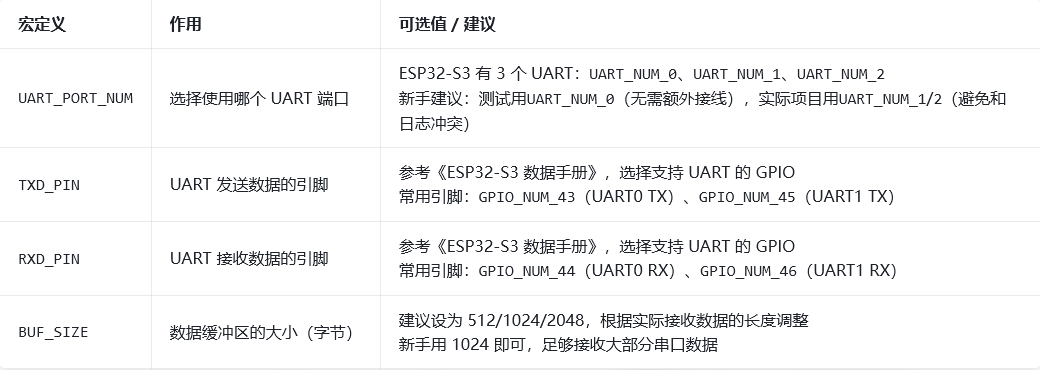

4.2 宏定义部分

#define UART_PORT_NUM     UART_NUM_0  // 选择UART端口
#define TXD_PIN           GPIO_NUM_43 // UART TX引脚
#define RXD_PIN           GPIO_NUM_44 // UART RX引脚
#define BUF_SIZE          1024        // 数据缓冲区大小

4.3 UART 初始化函数：uart_init()

这是 UART 能正常工作的核心，分为 4 步：定义配置结构体 → 应用参数 → 设置引脚 → 安装驱动。

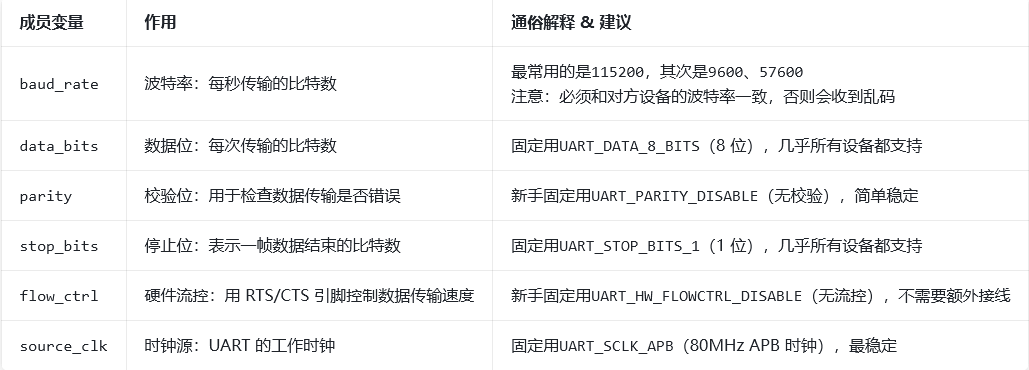

步骤 1：定义 UART 配置结构体

uart_config_t uart_config = {
    .baud_rate = 115200,                // 波特率
    .data_bits = UART_DATA_8_BITS,      // 数据位
    .parity    = UART_PARITY_DISABLE,   // 校验位
    .stop_bits = UART_STOP_BITS_1,      // 停止位
    .flow_ctrl = UART_HW_FLOWCTRL_DISABLE, // 硬件流控
    .source_clk = UART_SCLK_APB,         // 时钟源
};

步骤 2：应用 UART 参数配置

uart_param_config(UART_PORT_NUM, &uart_config);
  • 作用：将配置结构体的参数应用到指定的 UART 端口；
  • 参数：1.UART_PORT_NUM：UART 端口号（复用宏定义）；2.&uart_config：配置结构体的指针（传地址，加&）；
  • 新手注意：必须在uart_set_pin()和uart_driver_install()之前调用。

步骤 3：设置 UART 引脚

uart_set_pin(UART_PORT_NUM, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
  • 作用：将 UART 的 TX、RX、RTS、CTS 引脚绑定到指定的 GPIO；
  • 参数：
  • UART_PORT_NUM：UART 端口号；
  • TXD_PIN：TX 引脚（复用宏定义）；
  • RXD_PIN：RX 引脚（复用宏定义）；
  • UART_PIN_NO_CHANGE：RTS 引脚（不使用，设为UART_PIN_NO_CHANGE）；
  • UART_PIN_NO_CHANGE：CTS 引脚（不使用，设为UART_PIN_NO_CHANGE）；
  • 新手注意：如果用 UART0，且开发板默认通过 USB 连接电脑，TXD_PIN和RXD_PIN可以设为UART_PIN_NO_CHANGE（使用默认引脚）。

步骤 4：安装 UART 驱动（最容易漏写！）

uart_driver_install(UART_PORT_NUM, BUF_SIZE * 2, 0, 0, NULL, 0);
  • 作用：安装 UART 驱动，分配接收和发送缓冲区，必须调用！否则无法读写数据；
  • 参数：
  • UART_PORT_NUM：UART 端口号；
  • BUF_SIZE * 2：接收缓冲区大小（设为数据缓冲区的 2 倍，避免溢出）；
  • 0：发送缓冲区大小（设为 0，使用默认发送缓冲区）；
  • 0：队列长度（设为 0，不使用队列）；
  • NULL：队列句柄（设为 NULL，不使用队列）；
  • 0：中断优先级（设为 0，自动分配）；
  • 新手必记：这是最容易漏写的函数！如果漏写，uart_read_bytes()和uart_write_bytes()会无法正常工作。

4.4 UART数据处理任务

这是任务的核心逻辑，分为 7 步：分配内存 → 读取数据 → 回显数据 → 打印日志 → 清空缓冲区 → 任务延时 → 释放内存。

4.4.1 分配数据缓冲区内存

uint8_t* data = (uint8_t*)malloc(BUF_SIZE);
if (data == NULL) {  // 检查内存分配是否成功
    printf("内存分配失败！\n");
    vTaskDelete(NULL);
    return;
}
  • 作用：在堆上分配一块内存，用于存储收到的串口数据；
  • 参数：BUF_SIZE：缓冲区大小（复用宏定义）；
  • 返回值：
    • 成功：返回指向缓冲区的指针；
    • 失败：返回NULL；
  • 新手注意：
    • 必须检查malloc是否成功，避免内存分配失败导致系统崩溃；
    • 任务退出时必须用free释放内存（虽然是无限循环，但规范写法）。

4.4.2 读取串口数据

int len = uart_read_bytes(UART_PORT_NUM, data, BUF_SIZE, pdMS_TO_TICKS(100));
  • 作用：从 UART 接收缓冲区读取数据；
  • 参数：
    1. UART_PORT_NUM：UART 端口号；
    2. data：指向数据缓冲区的指针；
    3. BUF_SIZE：最多读取的字节数；
    4. pdMS_TO_TICKS(100)：超时时间（100ms，阻塞等待 100ms，超时返回 0）；
  • 返回值：实际读取到的字节数（0 表示超时未收到数据）；
  • 通俗解释：
    • 这个函数会阻塞等待 100ms；
    • 如果 100ms 内收到数据，就把数据存到data缓冲区，返回实际收到的字节数；
    • 如果 100ms 内没收到数据，就返回 0，继续执行后面的代码。

4.4.3 回显函数

uart_write_bytes(UART_PORT_NUM, (const char*)data, len);
  • 作用：把收到的数据通过 UART 发回去（回显）；
  • 参数：
    1. UART_PORT_NUM：UART 端口号；
    2. (const char*)data：指向要发送的数据的指针（强制转换为const char*，因为函数要求）；
    3. len：要发送的字节数（实际读取到的字节数）；
  • 返回值：实际发送的字节数；
  • 新手注意：必须在uart_driver_install()之后调用，否则无法发送数据。

4.4.4 打印日志

printf("收到串口数据：");
for(int i=0; i<len; i++) {
    printf("%c", data[i]);
}
printf("\n");
  • 作用：通过printf把收到的数据打印到 ESP-IDF 的串口监视器（默认 UART0）；
  • 通俗解释：
    • 先打印 “收到串口数据：”；
    • 再用循环逐个打印收到的字符；
    • 最后打印换行符，方便阅读。

4.4.5 清空缓冲区

memset(data, 0, BUF_SIZE);
  • 作用：把数据缓冲区的所有字节设为 0，避免下次读取残留数据；
  • 参数：
    1. data：指向缓冲区的指针；
    2. 0：要设置的值（0）；
    3. BUF_SIZE：要设置的字节数；
  • 新手注意：必须清空缓冲区，否则下次读取时可能会残留上次的数据。

4.4.6 任务延时

vTaskDelay(pdMS_TO_TICKS(10));
  • 作用：任务延时 10ms，释放 CPU 资源，让其他任务有机会执行；
  • 参数：pdMS_TO_TICKS(10)：延时时间（10ms，转换为 FreeRTOS 的时钟节拍）；
  • 新手注意：必须加任务延时，否则这个任务会一直占用 CPU，导致其他任务无法执行。

4.4.7 任务退出时释放内存

free(data);
vTaskDelete(NULL);
  • 作用：释放之前分配的内存，删除任务；
  • 新手注意：虽然这个任务是无限循环，不会执行到这里，但这是规范写法，养成好习惯。

4.5 主函数

void app_main(void) {
    // 1. 初始化UART
    uart_init();
    // 2. 创建UART数据处理任务

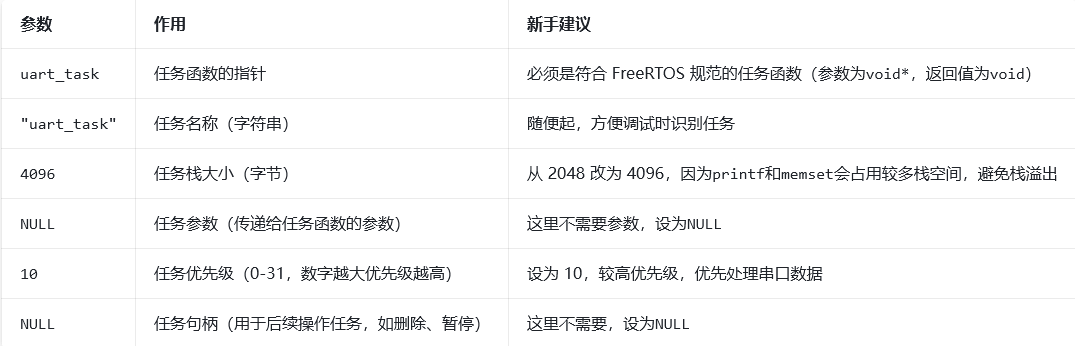

    xTaskCreate(
        uart_task,    // 任务函数
        "uart_task",  // 任务名称
        4096,         // 任务栈大小（字节，从2048改为4096，避免栈溢出）
        NULL,         // 任务参数（无）
        10,           // 任务优先级（较高，优先处理串口数据）
        NULL          // 任务句柄（无）
    );
}

五、烧录查看现象

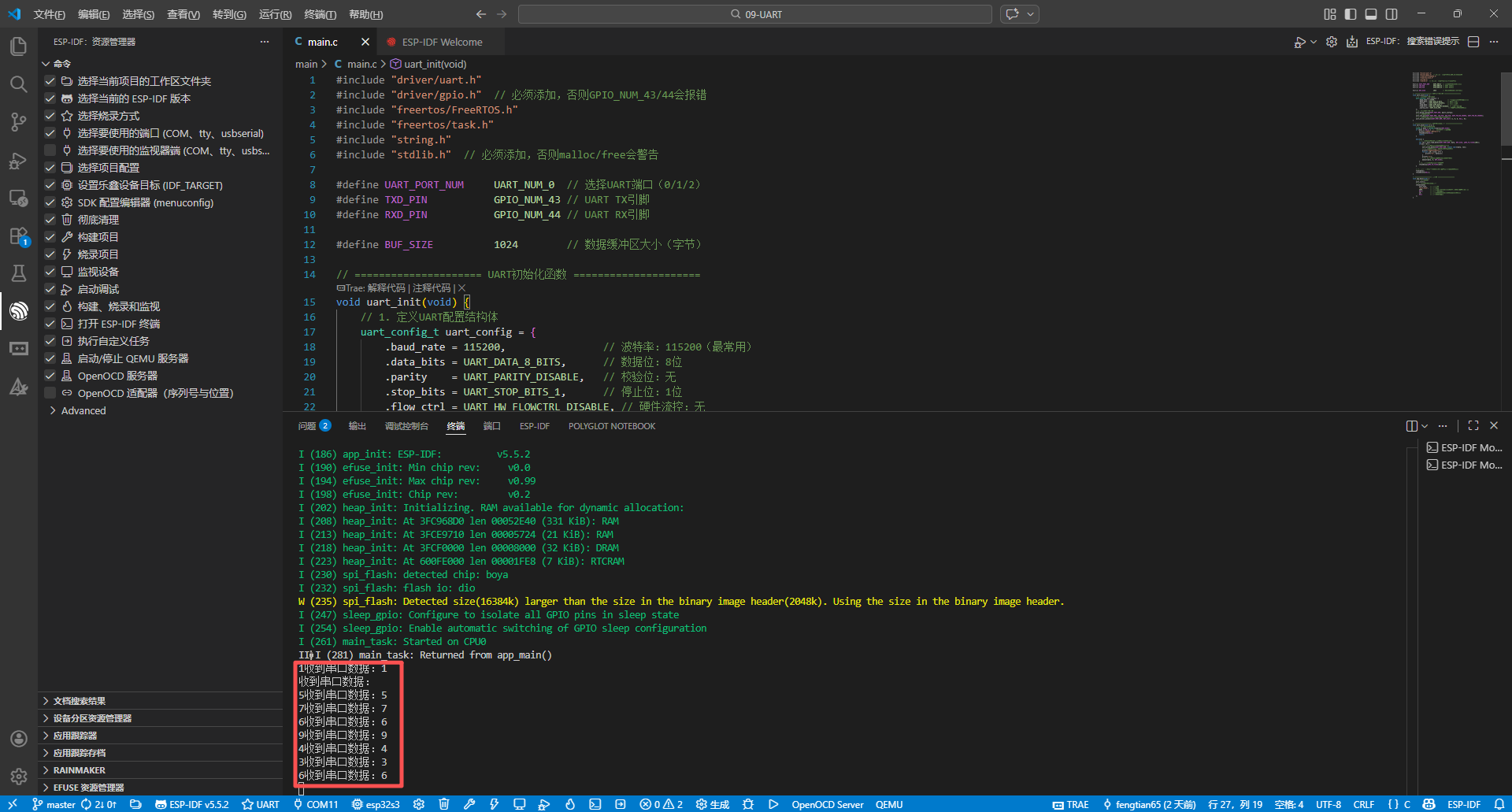

编译烧录后，无需额外接线，仅需要按下键盘上的某一按键，打开终端，即可看到先输出了按下什么键，之后输出一个字符串“收到串口数据：”
