你是否想过，智能手机为何能自动旋转屏幕？智能手表如何精准监测心率？无人机又靠什么保持稳定飞行？这些看似“魔法”的功能背后，其实都离不开一种关键技术——MEMS（Micro-Electro-Mechanical Systems，微机电系统 / 微电子机械系统）技术及其衍生的微型传感器。

MEMS 技术将 机械结构、电子电路、光学元件 等集成在毫米甚至微米尺度的 芯片上，实现了“感知+处理+执行”一体化，被誉为继集成电路之后的又一次半导体产业革命。

---

一、MEMS技术的起源与发展

1.1 起源：微加工技术的突破

MEMS 的雏形可追溯至 20 世纪 60 年代。随着半导体制造工艺（如光刻、刻蚀、薄膜沉积）的成熟，科学家开始尝试在硅片上制作微型机械结构。1979 年，美国斯坦福大学首次成功制备出硅基压力传感器，标志着 MEMS 技术正式登上历史舞台。

1.2 核心特征

• 微型化：器件尺寸通常在 1–100 微米之间；( 特别小 )
• 批量化：采用类似 IC 的晶圆级制造，成本低、一致性高；( 便宜, 质量好, 长得还一样 )
• 多功能集成：传感、驱动、信号处理可单片集成；( 功能强大 )
• 低功耗：适用于电池供电的便携设备。( 还省电, 适合小设备 )

---

二、MEMS微型传感器的工作原理

MEMS 传感器的核心思想是：将物理量（如加速度、角速度、压力、温度）转化为可测量的电信号。其工作依赖于微机械结构在外力作用下的形变，并通过电容、压阻、压电或热效应等方式检测该形变。

2.1 典型类型与原理

传感器类型	检测物理量	工作原理简述
加速度计	线性加速度	质量块在惯性作用下位移 → 改变电容值 → 输出电压信号
陀螺仪	角速度	利用科里奥利力 (科氏力) 使振动质量块产生垂直方向位移 → 电容变化检测
压力传感器	气体/液体压力	压力使薄膜变形 → 压阻材料电阻变化 或 电容间隙改变
麦克风	声波 （气压波动）	声压驱动振膜 → 与背极板形成可变电容 → 转换为音频电信号

📌 关键公式（以电容式加速度计为例）
电容变化量 $\Delta C\propto 位移x\propto 加速度a$
最终输出电压 $V_{o}ut=k\cdot a$ （$k$ 为灵敏度系数）

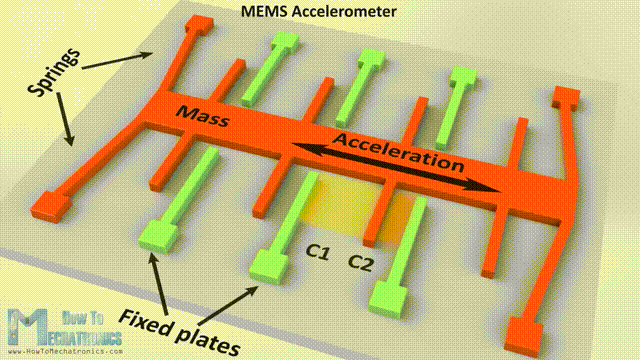

MEMS 加速度计基本原理

源自:

YouTube - How MEMS Accelerometer Gyroscope Magnetometer Work & Arduino Tutorial

1. Mass（质量块）
   • 红色的长条形结构是“质量块”。
   • 它通过弹簧连接在固定基板上，可以随着外力（如加速度）发生位移。
2. Springs（弹簧）
   • 连接质量块与固定基板的红色细杆，起到弹性支撑作用。
   • 当有加速度时，质量块会因惯性而移动，弹簧提供恢复力。
3. Fixed plates（固定电极板）
   • 绿色的小方块是固定的电容极板。
   • 它们与质量块上的电极构成电容器（C1 和 C2），用来检测位移。
4. C1 和 C2（电容器）
   • 质量块两侧分别与两个固定电极形成电容：C1 和 C2。
   • 当质量块因加速度向右移动时，C1 的间距变大（电容减小），C2 的间距变小（电容增大）。

这样一个结构就可以测量一个方向上的加速度.
那么使用三个这样类似的结构, 就可以测量三个方向上的加速度了. ( X, Y, Z )

MEMS 陀螺仪基本原理

**陀螺仪: **专门测量物体旋转速度, 即 角速度 的仪器

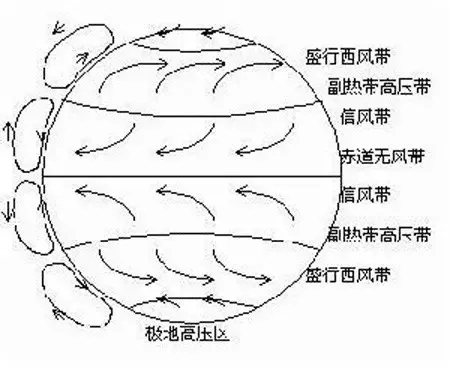

科里奥利力的现象 - 大气环流

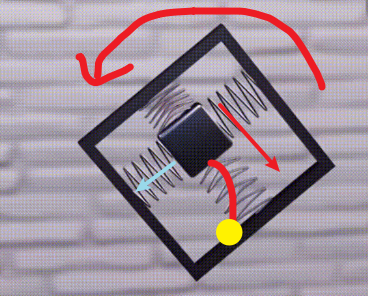

科里奥利型振动陀螺仪 (原理性演示, 实际结构较复杂)

第一步：驱动振动（Drive Mode）

• 在正常工作前，系统会通过电激励使中央质量块在某个方向上（如图示方向）做周期性振动。

第二步：检测旋转（Sense Mode）

• 当整个陀螺仪发生旋转时，由于科里奥利力的作用，原本只在固定方向振动的质量块会在旋转影响的方向上产生一个额外的运动。
• 这个额外的运动会被传感器检测到，并转换为电信号输出。

第三张图蓝色高亮部分即表示科里奥利力引起的偏移。

第三步：信号读取与处理

• 通过检测 (通常使用电容式或压阻式传感器) 指定方向的位移大小，可以计算出输入的角速度。
• 输出信号经过放大和滤波后，提供给控制系统使用。

中间黑色部分为质量块, 连接四个固定在外框上的弹簧, 形成一个可沿特定方向振动的结构.

---

三、MEMS传感器的典型应用

应用领域	产品/技术	功能/特性
消费电子	智能手机	自动旋转（加速度计+陀螺仪）、计步、防抖
	TWS 耳机	入耳检测、主动降噪（MEMS麦克风阵列）
	VR/AR设备	头部姿态追踪（6轴IMU：3轴加速度+3轴角速度）
汽车电子	安全气囊触发	碰撞时高g值加速度信号
	ESP车身稳定系统	实时监测车辆横摆角速度
	胎压监测（TPMS）	内置MEMS压力+温度传感器
医疗健康	可穿戴设备	心率、血氧、睡眠质量分析
	一次性内窥镜	微型摄像头+MEMS扫描镜
	胰岛素泵	精确流量控制依赖MEMS微阀
工业与物联网	智能工厂	设备振动监测（预测性维护）
	环境监测	微型气体/温湿度传感器节点
	农业物联网	土壤墒情、温室CO₂浓度监测

扩展

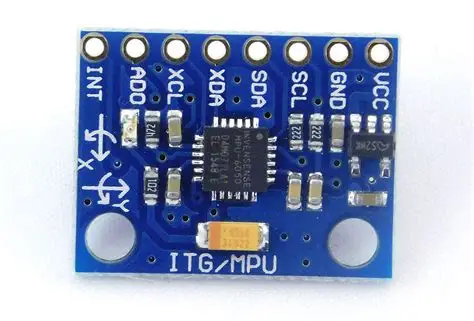

MPU6050 不仅是一款 MEMS 传感器, 同时还是 全球首款集成式六轴 MEMS 运动处理单元

注:

1. 本文章部分使用 AI 辅助撰写
2. 本文中引用的资源, 对于知晓原始出处的已经给出, 剩下无法得知其原始出处. 有问题请联系删除.
3. 本文章源于学校学科学习过程中, 老师提供的锻炼演讲等能力的机会. 所撰写的用于演讲的文章. 其中部分内容会联系学校学习内容. 对于这部分内容, 您可以略过.
