前言：

在Proteus8.17搭建stm32f103c8t6核心板，并附带测试程序，提供pcb原理图，proteus原理图，电灯代码，方便大家直接引用修改。

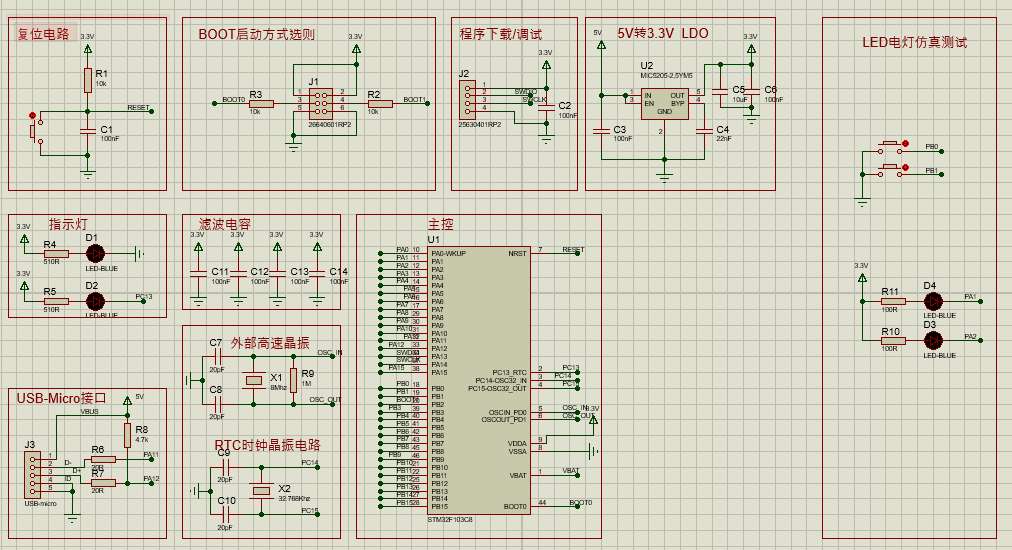

图片预览

注意事项：

1.J1~J4 右键选则“编辑属性” 勾选“不进行仿真”，否则会报错

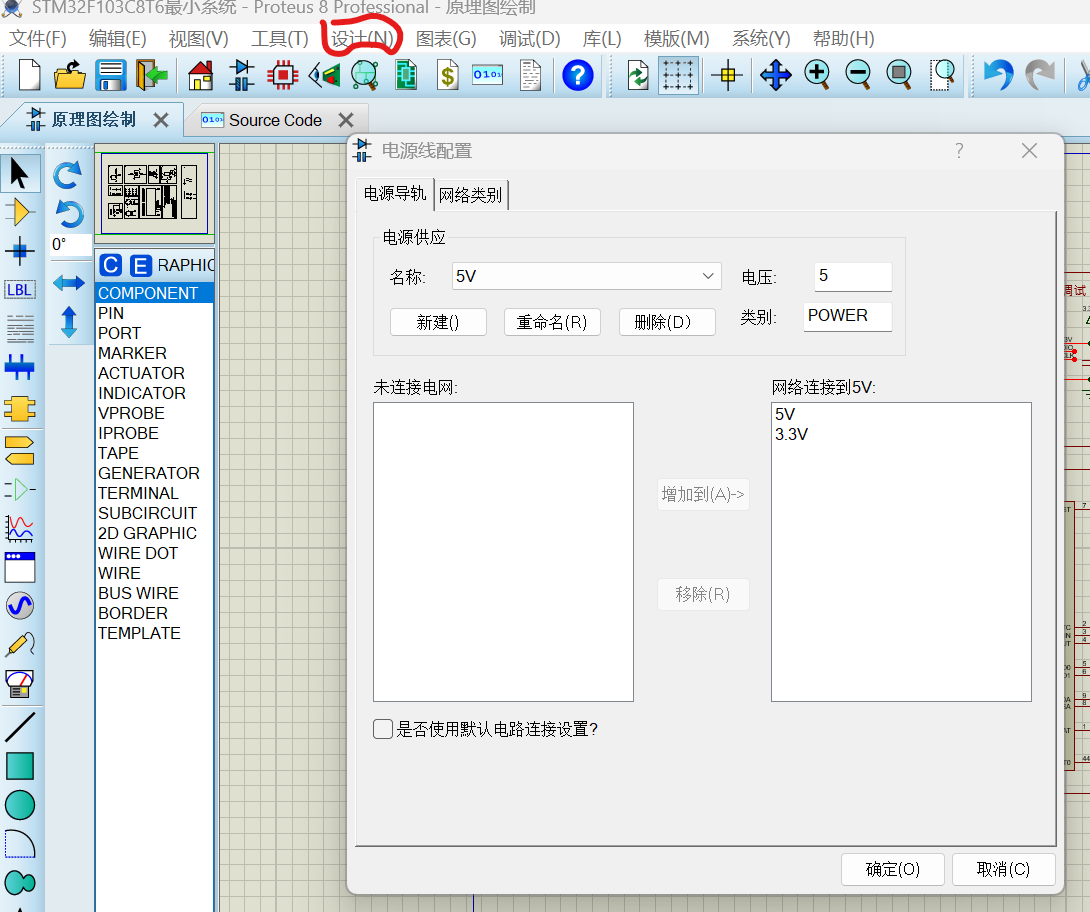

2.菜单栏：设计->配置供电网 要配置对/也不能缺少，否则报错不能仿真（见下图1），除了5v还有gnd等，下拉核对

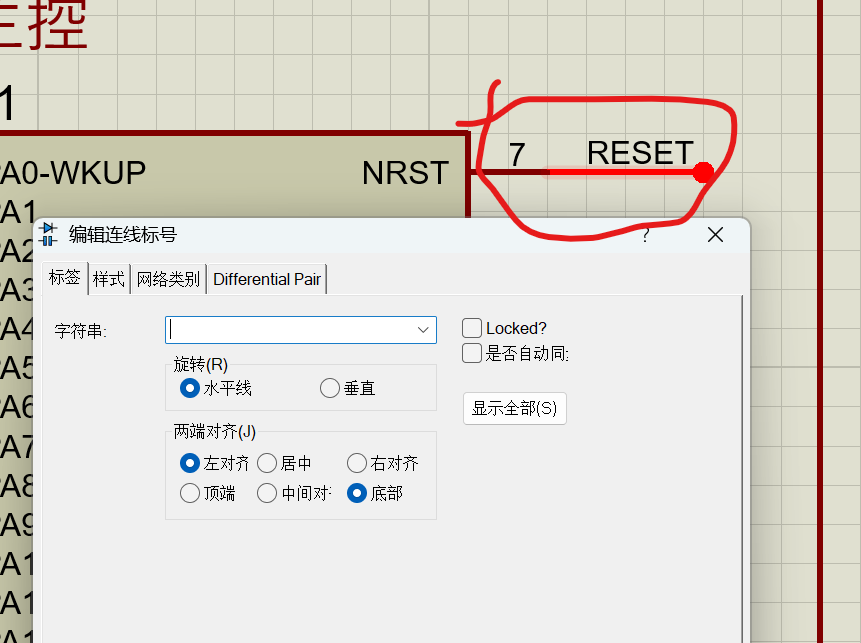

3.给线添加网络一定要添加上，选中线点击右键->添加网络标号（见下图2）， 我起初直接给线加的文本后续网络没连一起，仿真成功但按下按键灯不亮，用的时候注意,判断标志：选中网络标号，线一起变红即添加成功

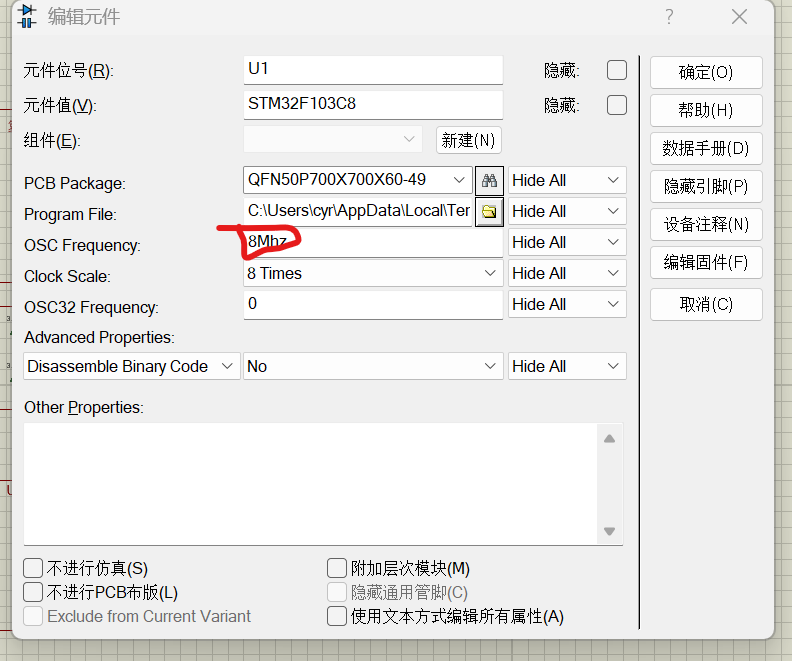

4.还有一点很重要，记得双击单片机，给其加晶振，不加的话点灯还可以，但加入别的外设就不行，这个bug卡了我好几天，还花了20大洋，气死了（见下图3）

图1

图2

    图3

文件：

proteus原理图文件+pcb原理图+keil led电灯测试代码

通过网盘分享的文件：Proteus下的STM32F103C8T6核心板
链接: https://pan.baidu.com/s/17xg_R2DtgCrQTtWpXLb7NA 提取码: ffkr

参考文档链接：

1.STM32单片机开发入门(一)STM32F103C8T6小系统板电路原理图分析_stm32f103c8t6原理图-CSDN博客

2.

【Proteus仿真】STM32F103核心板_proteus仿真stm32f103-CSDN博客

3.如何在Proteus进行STM32F103C8T6模拟以及keil5开发_proteus中stm32f103c8t6-CSDN博客
