玩转 ESP32S3-CAM：PlatformIO 配置 PSRAM 并实现摄像头图像采集

ESP32S3-CAM 是一款集成 ESP32-S3 主控、16MB Flash、8MB PSRAM 及摄像头模块的高性能开发板，其内置的 PSRAM（伪静态随机存取存储器）能为图像采集、视频缓存等大内存需求场景提供充足空间。本文将详细讲解如何在 PlatformIO 中完成 ESP32S3-CAM 的 PSRAM 配置、摄像头初始化，并通过代码验证 PSRAM 与摄像头的协同工作效果。

一、核心配置：platformio.ini 优化（适配 ESP32S3-CAM）

ESP32S3-CAM 的硬件核心是 ESP32-S3（16MB Flash + 8MB PSRAM），因此需在 PlatformIO 配置文件中精准匹配硬件特性，同时添加摄像头相关依赖支持。

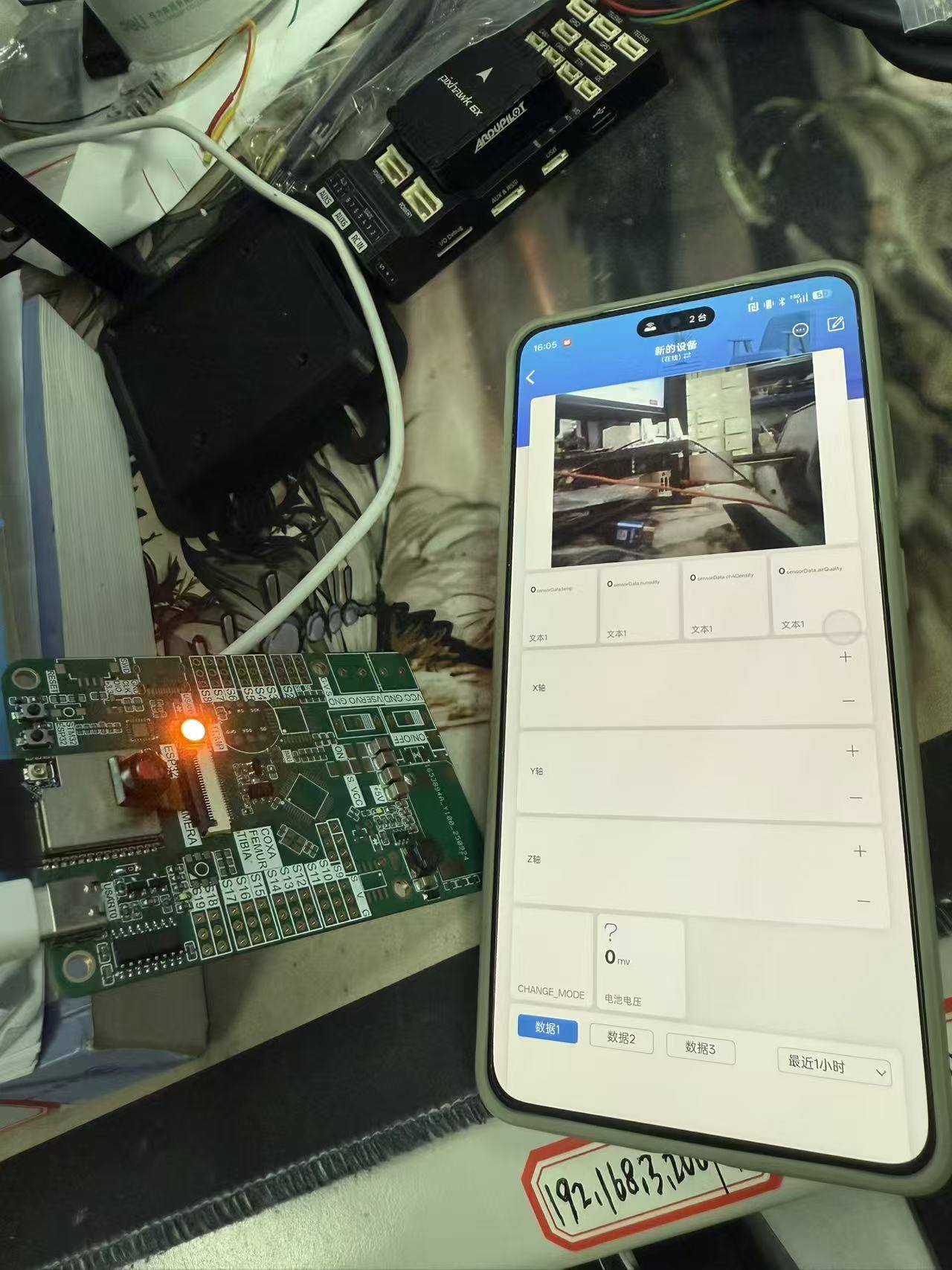

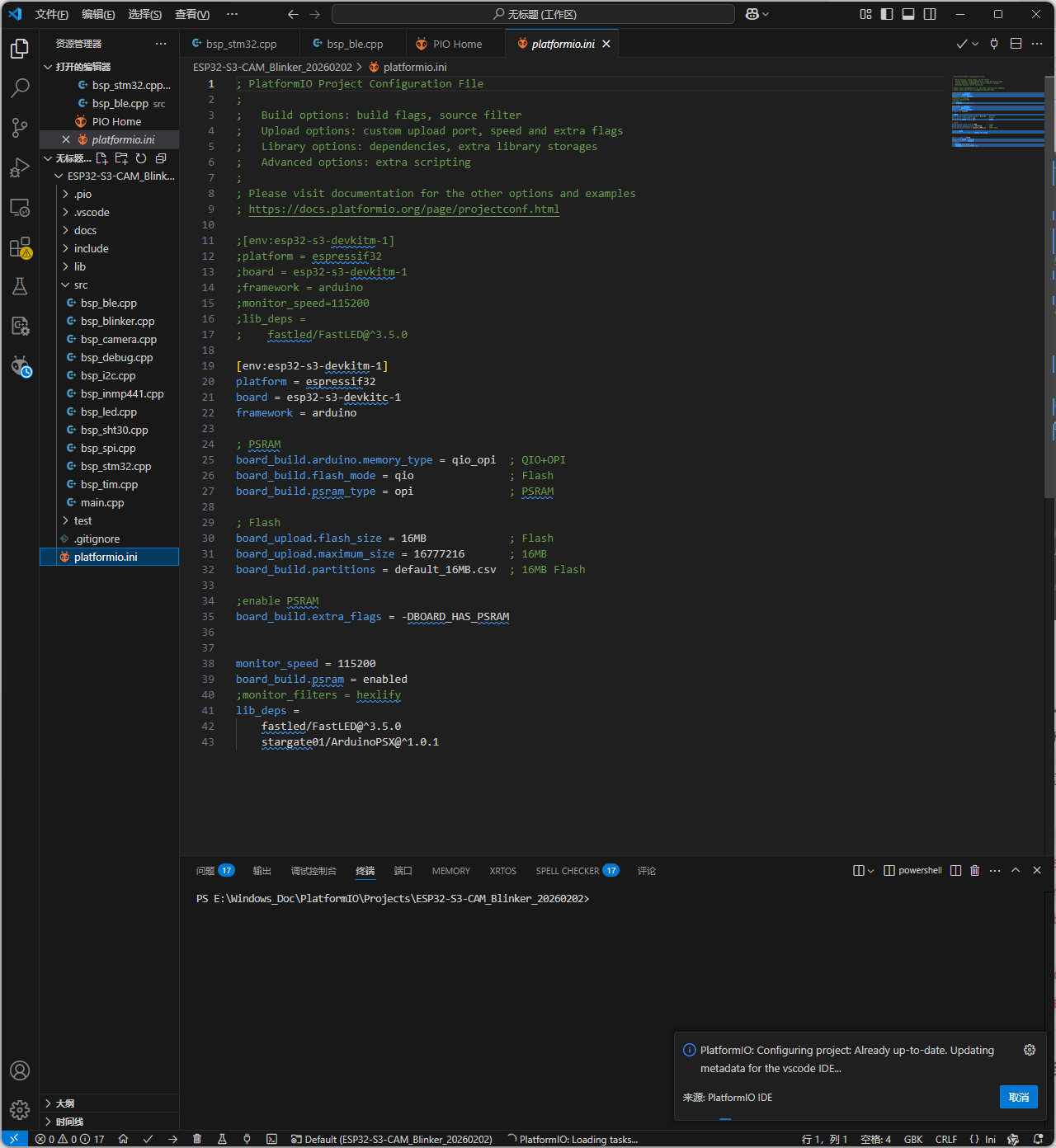

完整配置代码

; PlatformIO Project Configuration File
; 文档参考：https://docs.platformio.org/page/projectconf.html

[env:esp32-s3-cam]
; 基础平台配置（适配 ESP32-S3 架构）
platform = espressif32
board = esp32-s3-devkitc-1  ; ESP32S3-CAM 兼容该开发板配置，无需额外自定义board
framework = arduino

; 关键硬件配置（PSRAM + Flash）
board_build.arduino.memory_type = qio_opi  ; QIO(Flash) + OPI(PSRAM) 双模适配
board_build.flash_mode = qio               ; Flash 传输模式（QIO 速率更快）
board_build.psram_type = opi               ; ESP32S3-CAM 8MB PSRAM 为 OPI 接口
board_upload.flash_size = 16MB             ; Flash 总容量 16MB
board_build.partitions = default_16MB.csv  ; 16MB 专属分区表（避免内存分配异常）
board_build.extra_flags = -DBOARD_HAS_PSRAM  ; 启用 PSRAM 核心编译宏

; 串口监控配置
monitor_speed = 115200
monitor_filters = default, time  ; 可选：添加时间戳过滤，便于日志分析

; 依赖库（摄像头核心库 + 可选工具库）
lib_deps =
  espressif/ESP32 Camera Library@^2.0.0  ; ESP32 官方摄像头库
  adafruit/Adafruit NeoPixel@^1.15.2     ; 可选：若需控制板载LED，保留此依赖

配置关键点说明（针对 ESP32S3-CAM 优化）

1. PSRAM 配置核心：
   ESP32S3-CAM 的 8MB PSRAM 采用 OPI（Octal SPI）接口，必须设置 board_build.psram_type = opi，且配合 qio_opi 内存类型（Flash 用 QIO，PSRAM 用 OPI），否则 PSRAM 无法被识别。
2. 编译宏不可缺失：
   -DBOARD_HAS_PSRAM 是启用 PSRAM 的关键，缺失会导致摄像头采集的图像无法存入扩展内存，进而引发内存溢出。
3. 摄像头库依赖：
   必须添加 ESP32 Camera Library，该库已适配 ESP32S3-CAM 的传感器（如 OV2640、OV5640），无需手动编写底层驱动。
4. 分区表选择：
   16MB Flash 必须使用 default_16MB.csv 分区表，否则可能因内存分区不足导致摄像头初始化失败。

二、验证代码：PSRAM 检测 + 摄像头图像采集

配置完成后，通过代码实现「PSRAM 可用性检测 + 摄像头初始化 + 图像采集 + 内存占用监控」，全方位验证系统功能。

完整测试代码

#include <Arduino.h>
#include <esp_camera.h>

// -------------------------- ESP32S3-CAM 引脚配置（通用版）--------------------------
#define PWDN_GPIO_NUM     -1  // 电源关闭引脚（无则设为-1）
#define RESET_GPIO_NUM    -1  // 复位引脚（无则设为-1）
#define XCLK_GPIO_NUM     15  // 时钟引脚
#define SIOD_GPIO_NUM     4   // I2C SDA 引脚
#define SIOC_GPIO_NUM     5   // I2C SCL 引脚
#define Y9_GPIO_NUM       16  // 图像数据引脚
#define Y8_GPIO_NUM       17
#define Y7_GPIO_NUM       18
#define Y6_GPIO_NUM       19
#define Y5_GPIO_NUM       20
#define Y4_GPIO_NUM       21
#define Y3_GPIO_NUM       22
#define Y2_GPIO_NUM       23
#define VSYNC_GPIO_NUM    24  // 场同步信号引脚
#define HREF_GPIO_NUM     25  // 行同步信号引脚
#define PCLK_GPIO_NUM     26  // 像素时钟引脚
// ----------------------------------------------------------------------------------

// 摄像头配置结构体
static camera_config_t camera_config = {
  .pin_pwdn = PWDN_GPIO_NUM,
  .pin_reset = RESET_GPIO_NUM,
  .pin_xclk = XCLK_GPIO_NUM,
  .pin_sccb_sda = SIOD_GPIO_NUM,
  .pin_sccb_scl = SIOC_GPIO_NUM,
  .pin_d7 = Y9_GPIO_NUM,
  .pin_d6 = Y8_GPIO_NUM,
  .pin_d5 = Y7_GPIO_NUM,
  .pin_d4 = Y6_GPIO_NUM,
  .pin_d3 = Y5_GPIO_NUM,
  .pin_d2 = Y4_GPIO_NUM,
  .pin_d1 = Y3_GPIO_NUM,
  .pin_d0 = Y2_GPIO_NUM,
  .pin_vsync = VSYNC_GPIO_NUM,
  .pin_href = HREF_GPIO_NUM,
  .pin_pclk = PCLK_GPIO_NUM,

  .xclk_freq_hz = 20000000,  // 时钟频率（20MHz，适配多数摄像头）
  .ledc_timer = LEDC_TIMER_0,
  .ledc_channel = LEDC_CHANNEL_0,

  .pixel_format = PIXFORMAT_JPEG,  // 图像格式：JPEG（压缩后占用内存小）
  .frame_size = FRAMESIZE_VGA,     // 图像尺寸：VGA(640x480)（平衡清晰度和内存）

  .jpeg_quality = 10,  // JPEG质量（0-63，数值越小质量越高）
  .fb_count = 2,       // 帧缓冲区数量（2个轮流使用，避免卡顿）
  .fb_location = CAMERA_FB_IN_PSRAM,  // 帧缓冲区存储在PSRAM（关键！利用扩展内存）
  .grab_mode = CAMERA_GRAB_WHEN_EMPTY,
};

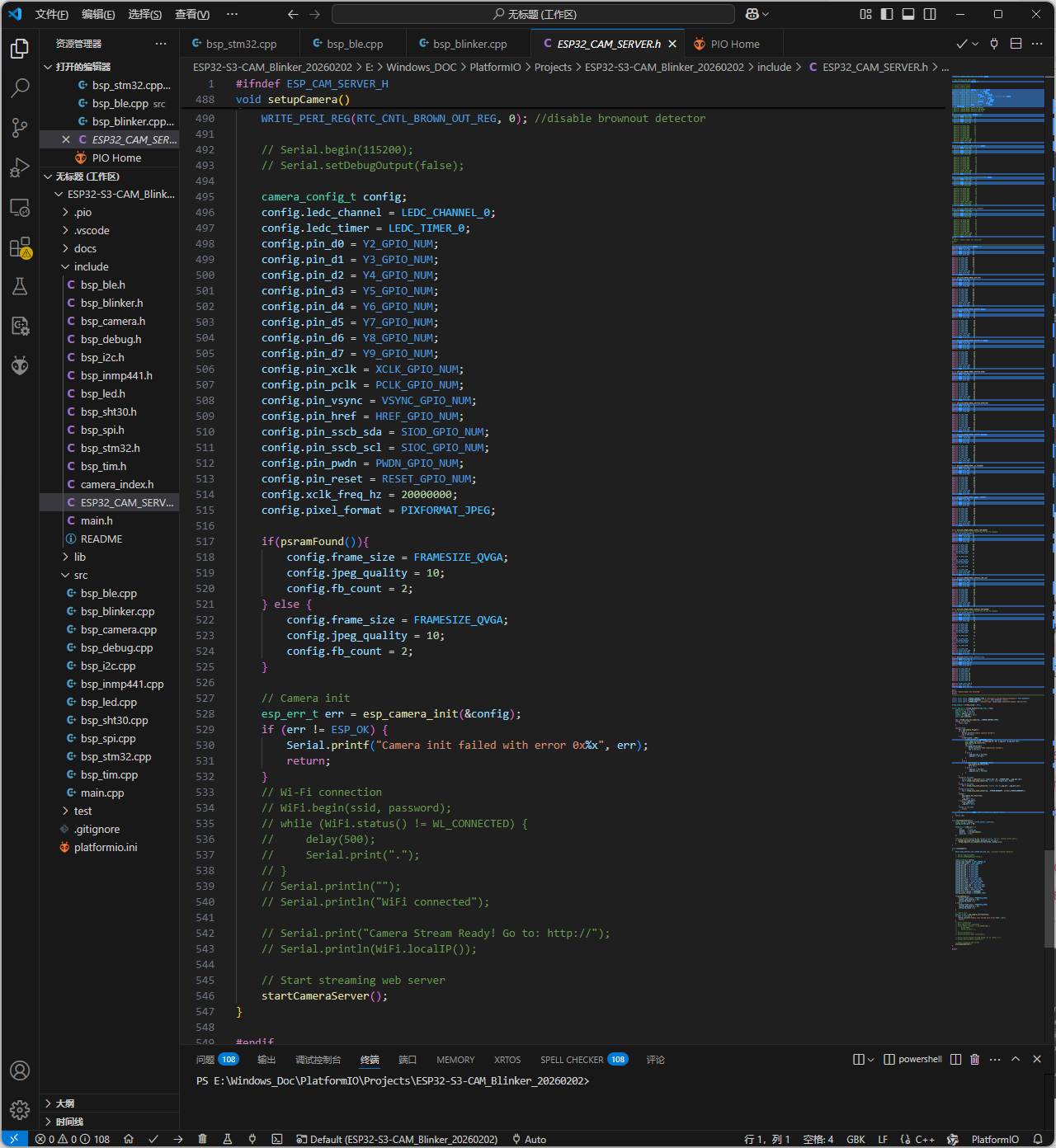

// 初始化摄像头
esp_err_t camera_init() {
  // 初始化摄像头硬件
  esp_err_t err = esp_camera_init(&camera_config);
  if (err != ESP_OK) {
    Serial.printf("❌ 摄像头初始化失败：%s\n", esp_err_to_name(err));
    return err;
  }

  // 可选：调整摄像头参数（如亮度、对比度）
  sensor_t *s = esp_camera_sensor_get();
  s->set_brightness(s, 0);    // 亮度（-2至2）
  s->set_contrast(s, 0);      // 对比度（-2至2）
  s->set_saturation(s, 0);    // 饱和度（-2至2）
  s->set_sharpness(s, 0);     // 锐度（0至4）

  Serial.println("✅ 摄像头初始化成功！");
  return ESP_OK;
}

void setup() {
  // 初始化串口（与platformio.ini中monitor_speed一致）
  Serial.begin(115200);
  delay(1000);  // 等待串口稳定，避免日志丢失

  // 1. 检测PSRAM
  Serial.println("\n===== PSRAM 状态检测 =====");
  if (psramFound()) {
    Serial.printf("✅ PSRAM 检测成功！\n");
    Serial.printf("📦 PSRAM 总容量：%d KB\n", ESP.getPsramSize() / 1024);
    Serial.printf("🆓 初始空闲 PSRAM：%d KB\n", ESP.getFreePsram() / 1024);
  } else {
    Serial.println("❌ 未检测到 PSRAM！请检查platformio.ini配置");
    while (1) delay(1000);  // 暂停程序，等待修复
  }

  // 2. 初始化摄像头
  Serial.println("\n===== 摄像头初始化 =====");
  esp_err_t cam_err = camera_init();
  if (cam_err != ESP_OK) {
    while (1) {
      Serial.printf("🔄 重试摄像头初始化...\n");
      delay(3000);
      cam_err = camera_init();
      if (cam_err == ESP_OK) break;
    }
  }

  // 3. 打印初始化后的内存状态
  Serial.println("\n===== 系统就绪 =====");
  Serial.printf("🆓 空闲 PSRAM（初始化后）：%d KB\n", ESP.getFreePsram() / 1024);
}

void loop() {
  // 循环采集图像并验证
  camera_fb_t *fb = esp_camera_fb_get();  // 获取图像帧缓冲区
  if (!fb) {
    Serial.println("❌ 图像采集失败！");
    delay(1000);
    return;
  }

  // 打印图像信息和内存状态
  Serial.printf("\n📷 图像采集成功！\n");
  Serial.printf("   图像尺寸：%dx%d\n", fb->width, fb->height);
  Serial.printf("   图像大小：%d KB\n", fb->len / 1024);
  Serial.printf("   存储位置：%s\n", fb->buf == NULL ? "未知" : "PSRAM");
  Serial.printf("🆓 剩余 PSRAM：%d KB\n", ESP.getFreePsram() / 1024);

  // 释放帧缓冲区（关键！避免内存泄漏）
  esp_camera_fb_return(fb);

  delay(2000);  // 每2秒采集一次
}

代码关键点说明

1. 引脚配置：
   提供 ESP32S3-CAM 通用引脚定义，若你的模块引脚不同（如部分厂商自定义引脚），需根据硬件手册修改对应 GPIO 编号。
2. PSRAM 与摄像头协同：
   通过 fb_location = CAMERA_FB_IN_PSRAM 将图像帧缓冲区直接存储在 PSRAM 中，避免占用 ESP32-S3 有限的内部 RAM（仅 512KB），这是实现高清图像采集的核心配置。
3. 核心函数解析：
   • psramFound()：检测 PSRAM 是否被识别。
   • ESP.getPsramSize()/ESP.getFreePsram()：获取 PSRAM 总容量和空闲容量。
   • esp_camera_init()：初始化摄像头（依赖配置结构体和引脚定义）。
   • esp_camera_fb_get()/esp_camera_fb_return()：获取/释放图像帧缓冲区，必须成对使用，否则会导致内存泄漏。
4. 图像参数优化：
   • 格式选择 PIXFORMAT_JPEG（压缩格式，减少内存占用），若需原始图像可改为 PIXFORMAT_RGB565（但占用内存翻倍）。
   • 尺寸选择 FRAMESIZE_VGA（640x480），若需更小内存可改为 FRAMESIZE_QVGA（320x240），更大尺寸可尝试 FRAMESIZE_XGA（1024x768）。


三、运行结果与日志解读

正常运行日志

串口监视器（波特率 115200）应输出如下内容：

===== PSRAM 状态检测 =====
✅ PSRAM 检测成功！
📦 PSRAM 总容量：8192 KB
🆓 初始空闲 PSRAM：8188 KB

===== 摄像头初始化 ====="
✅ 摄像头初始化成功！

===== 系统就绪 =====
🆓 空闲 PSRAM（初始化后）：8056 KB

📷 图像采集成功！
   图像尺寸：640x480
   图像大小：32 KB
   存储位置：PSRAM
🆓 剩余 PSRAM：7980 KB

📷 图像采集成功！
   图像尺寸：640x480
   图像大小：33 KB
   存储位置：PSRAM
🆓 剩余 PSRAM：7979 KB

• 核心验证点：PSRAM 总容量为 8192 KB（8MB），图像存储在 PSRAM 中，每次采集后内存能正常释放（无持续下降）。

四、常见故障排查

1. 未检测到 PSRAM

• 检查 platformio.ini 中是否添加 board_build.extra_flags = -DBOARD_HAS_PSRAM。
• 确认 board_build.psram_type = opi（ESP32S3-CAM 必须用 OPI 模式，不可改为 quad）。
• 执行 pio platform update espressif32 更新 ESP32 平台，避免旧版本兼容性问题。

2. 摄像头初始化失败

• 引脚配置错误：核对模块硬件手册，确认 XCLK、SDA、SCL 等关键引脚是否与代码一致。
• 电源不足：ESP32S3-CAM 摄像头模块功耗较高，建议使用 5V/2A 电源供电，避免 USB 供电不稳导致初始化失败。
• 库版本问题：确保 ESP32 Camera Library 版本 ≥2.0.0，旧版本可能不支持 ESP32-S3。

3. 图像采集失败/内存泄漏

• 未释放帧缓冲区：确保每次 esp_camera_fb_get() 后都调用 esp_camera_fb_return(fb)。
• PSRAM 分配不足：若采集大尺寸图像（如 XGA）时失败，可降低图像质量（增大 jpeg_quality 数值）或减小帧缓冲区数量（fb_count = 1）。
• 分区表不匹配：确认 board_build.partitions = default_16MB.csv，若使用自定义分区表，需确保有足够的 PSRAM 分配空间。

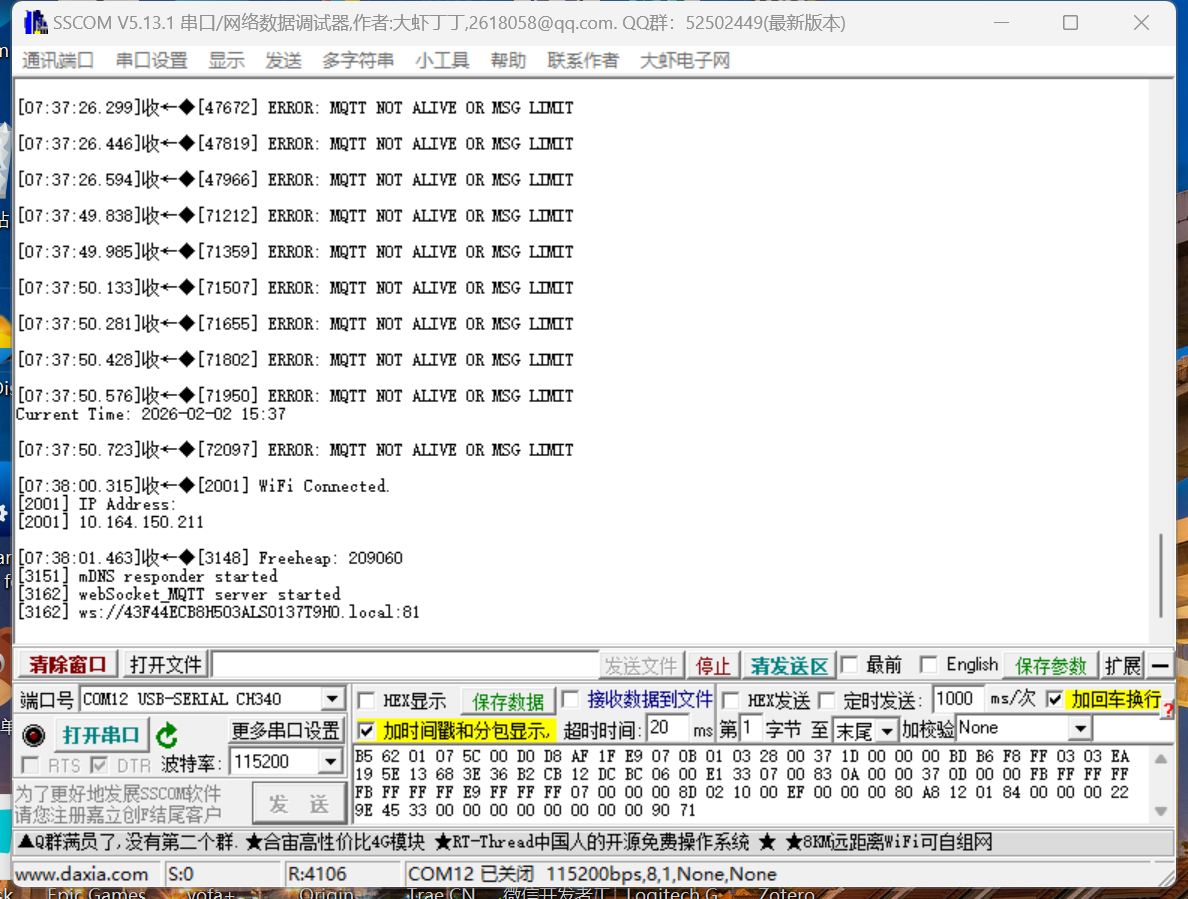

4. 串口日志

全部设置好之后：

• 波特率与 platformio.ini 中 monitor_speed 一致（默认 115200）。
• 勾选串口监视器的「CRLF」换行模式（部分工具默认「LF」可能导致乱码）。


五、优化建议

1. 图像传输与存储：
   若需将采集的图像上传到服务器或存储到 SD 卡，可在 esp_camera_fb_get() 后添加：
   • 网络传输：通过 WiFi 用 HTTP/HTTPS 上传 fb->buf（JPEG 数据）。
   • SD 卡存储：挂载 SD 卡后，将 fb->buf 写入文件（需添加 SD 库依赖）。
2. 内存优化：
   • 使用 ps_calloc() 替代 ps_malloc() 分配 PSRAM 内存（自动初始化零值，避免脏数据）。
   • 实时监控内存：通过 ESP.getFreePsram() 触发内存预警（如低于 512KB 时切换为小尺寸图像）。
3. 多任务处理：

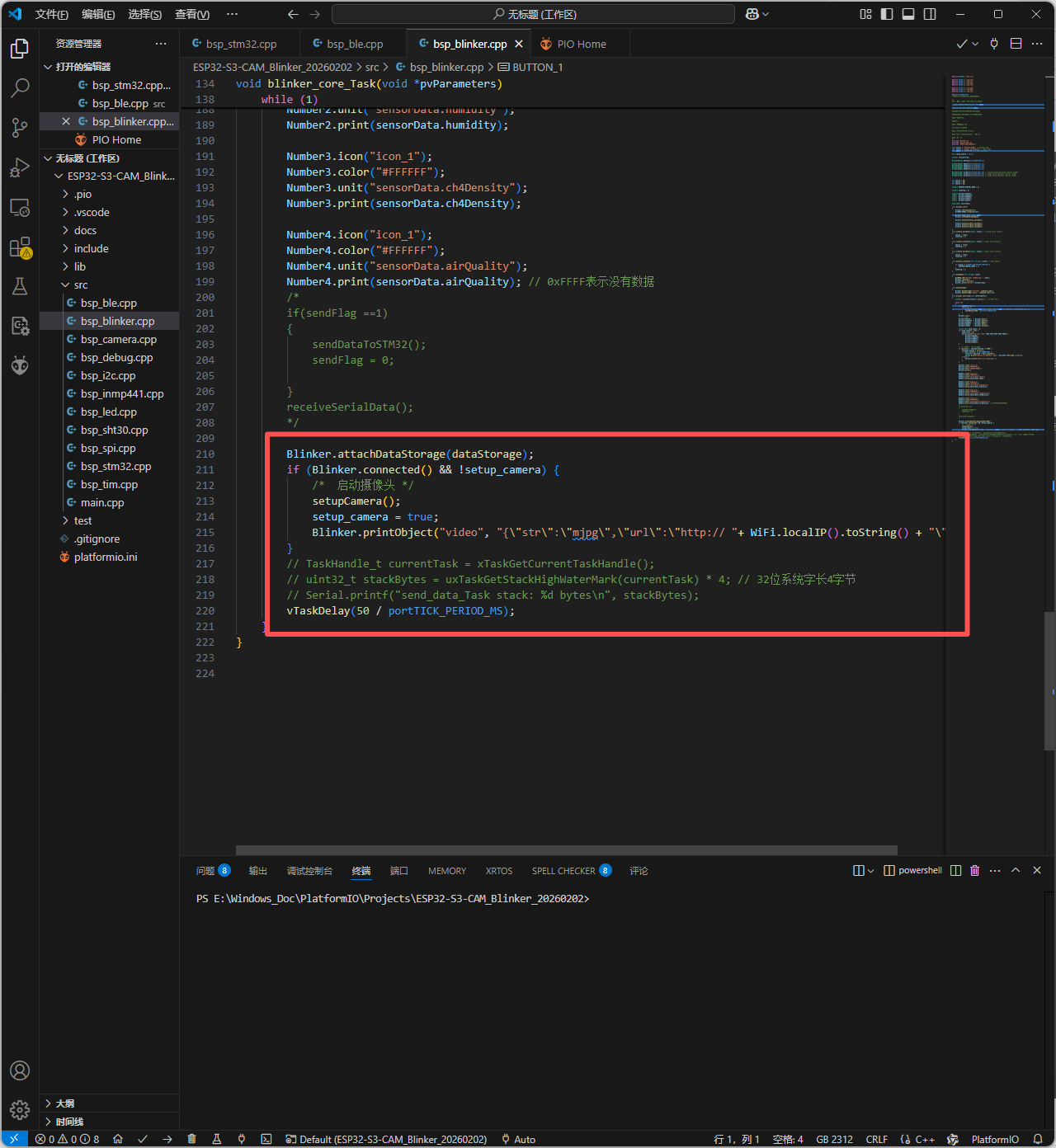

   若需同时处理图像采集和其他任务（如串口通信、传感器读取），可使用 FreeRTOS 任务拆分，将图像采集放在独立任务中（注意帧缓冲区的线程安全）。
4. esp-idf 框架适配：
   若需使用 esp-idf 框架（而非 Arduino），可参考原文档的 sdkconfig 配置，添加摄像头相关配置（如 CONFIG_ESP32S3_CAMERA_SUPPORT=y）。

六、总结

ESP32S3-CAM 的核心优势在于「ESP32-S3 高性能 + 16MB Flash + 8MB PSRAM + 摄像头模块」的集成设计，而通过 PlatformIO 的精准配置，能快速释放其图像采集能力。本文的核心要点的是：

1. 确保 PSRAM 配置正确（模式、编译宏、分区表三者一致）。
2. 将摄像头帧缓冲区存储在 PSRAM 中，突破内部 RAM 限制。
3. 规范使用帧缓冲区的获取与释放，避免内存泄漏。

该方案适用于安防监控、图像识别、物联网视觉采集等场景，若需进一步提升性能，可优化摄像头时钟频率、图像压缩比，或结合 ESP32-S3 的硬件加速功能（如 DMA 传输）。如果遇到具体问题，可在评论区留言讨论！
