最近在折腾锂电池保护板方案，中颖电子的SH367309方案算是性价比不错的方案。这玩意主打多串锂电池组管理，支持最高16串电芯监控，自带均衡和多种保护功能。今天拆解一下整个开发流程，从原理图到PCB设计再到代码实现，给大伙儿唠点干货。

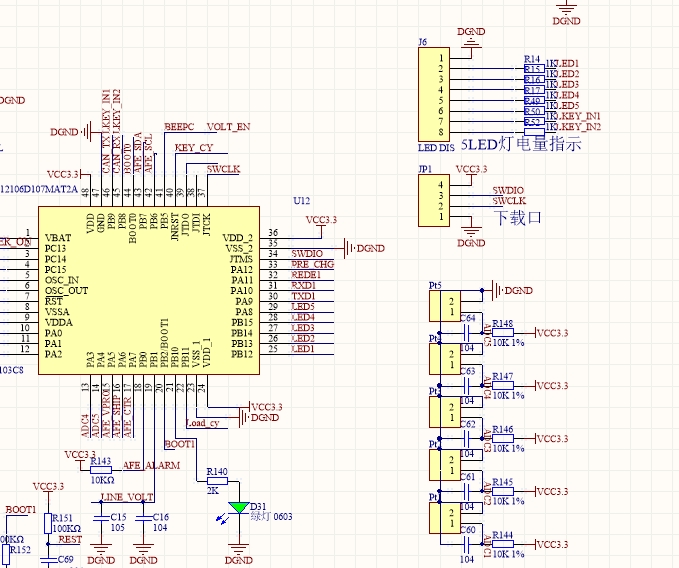

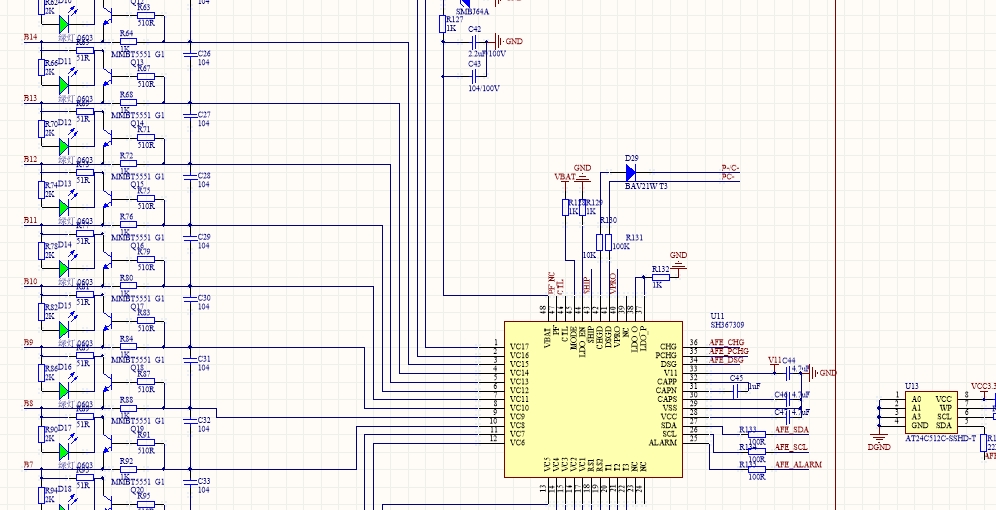

先看核心硬件设计（原理图部分），SH367309需要配合NTC、MOS管阵列和采样电阻搭建基本框架。举个关键点——电压采集电路的设计，每个电芯正极需要接10kΩ电阻到芯片的VC1-VCn引脚，这里要注意电阻精度必须用1%的金属膜电阻。代码层面对应的是电压校准算法：

// 电压校准参数结构体
typedef struct {
    uint16_t adc_offset;
    float    gain_factor;
} VoltCalibParams;

void BMS_CalibrateCellVoltage(uint8_t cell_id) {
    // 读取工厂校准值
    uint16_t raw_adc = SH367309_ReadRegister(REG_VC_BASE + cell_id);
    VoltCalibParams* p = &calib_params[cell_id];

    // 实际电压 = (原始ADC值 - 偏移量) * 增益系数
    float real_voltage = (raw_adc - p->adc_offset) * p->gain_factor;

    // 过压判断
    if(real_voltage > OVP_THRESHOLD) {
        SH367309_TriggerProtection(OVP_FLAG);
    }
}

这个代码段里有个细节：每个电芯的校准参数需要单独存储，因为不同通道的ADC可能存在微小偏差。调试时建议先给所有通道输入已知电压（比如3.000V），记录各通道ADC原始值来生成校准表。

锂电池 保护板方案 中颖SH367309方案 原理图 PCB 源代码 保护板方案 中颖SH367309方案 原理图 PCB 源代码 全套方案

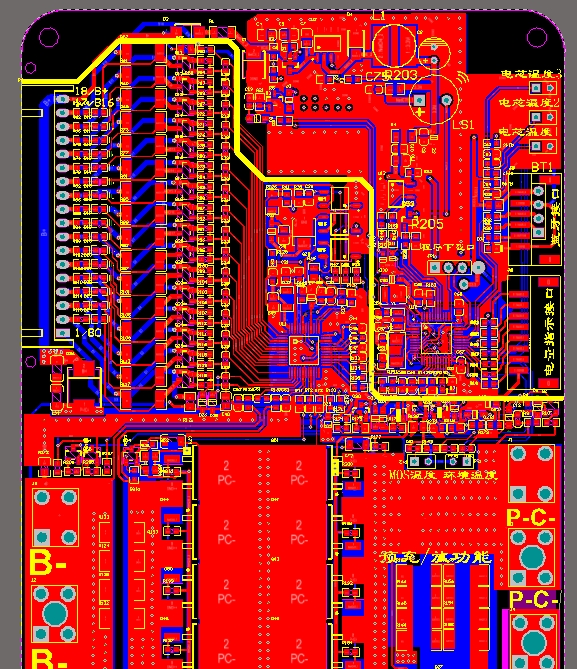

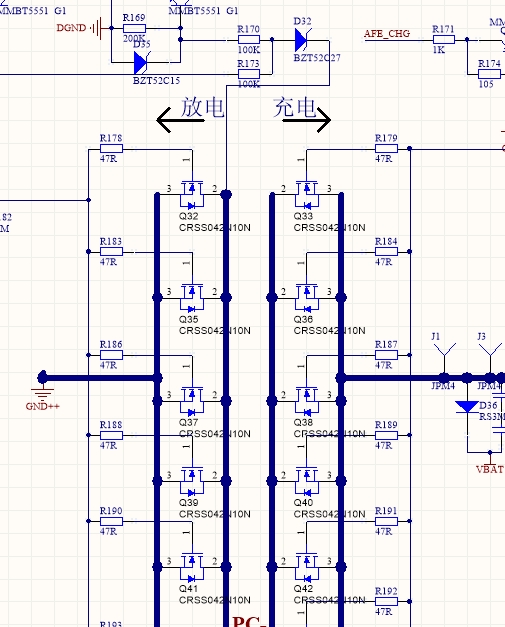

PCB布局要特别注意模拟和数字地的分割。芯片底部必须铺铜作为散热焊盘，周围布置10uF+0.1uF的退耦电容。有个坑我踩过——MOS驱动走线必须做等长处理，特别是当使用双N-MOS管做充放电隔离时，栅极信号如果延时不一致会导致MOS管烧毁。建议在Altium里设置差分对规则：

1. 线宽0.3mm起步
2. 相邻走线间距3倍线宽
3. 关键路径包地处理

通信模块方面，SH367309支持I2C和UART。推荐用隔离型485芯片做长距离通讯，代码里要注意CRC校验：

// 485数据帧打包
void Build_Status_Frame(uint8_t *buf) {
    buf[0] = 0xAA; // 帧头
    buf[1] = g_system_status;
    buf[2] = (uint8_t)(total_voltage >> 8);
    buf[3] = (uint8_t)total_voltage;

    // 计算CRC16
    uint16_t crc = CRC16_Calculate(buf, 4);
    buf[4] = crc >> 8;
    buf[5] = crc & 0xFF;
}

// 接收处理时要做超时判断
if((HAL_GetTick() - last_rx_time) > 50) {
    uart_rx_state = IDLE_STATE; // 超时复位状态机
}

均衡电路是另一个重点，当检测到某节电芯电压偏高时，需要开启对应的泄放电阻。硬件上建议用5W以上的功率电阻，代码里要做动态调整：

void Balance_Control(void) {
    for(int i=0; i<CELL_NUM; i++) {
        if(cell_voltage[i] > BALANCE_START_VOLT) {
            SH367309_SetBalance(i, ON);
            balance_counter[i]++;

            // 每开启10分钟强制暂停5分钟
            if(balance_counter[i] >= 600) { // 假设1秒执行一次
                SH367309_SetBalance(i, OFF);
                balance_counter[i] = 0;
                balance_cooldown[i] = 300;
            }
        }
    }
}

最后说下源码架构设计。建议分三层：硬件抽象层（HAL）直接操作寄存器，业务逻辑层处理保护算法，应用层处理通信协议。比如过流保护的实现就要跨这三层：

HAL层检测电流ADC值→逻辑层判断持续时间→应用层通过485上报故障代码

调试时一定要准备可调电源和电子负载，模拟过充、过放、短路等极端情况。有个隐藏功能——按住测试按钮5秒可以进入工程模式查看原始ADC数据，这个在量产时记得屏蔽掉。
