有关开发环境的搭建，可以查看本人的上一篇博文，这里不再赘述。

一、新建一个ESP32-S3工程

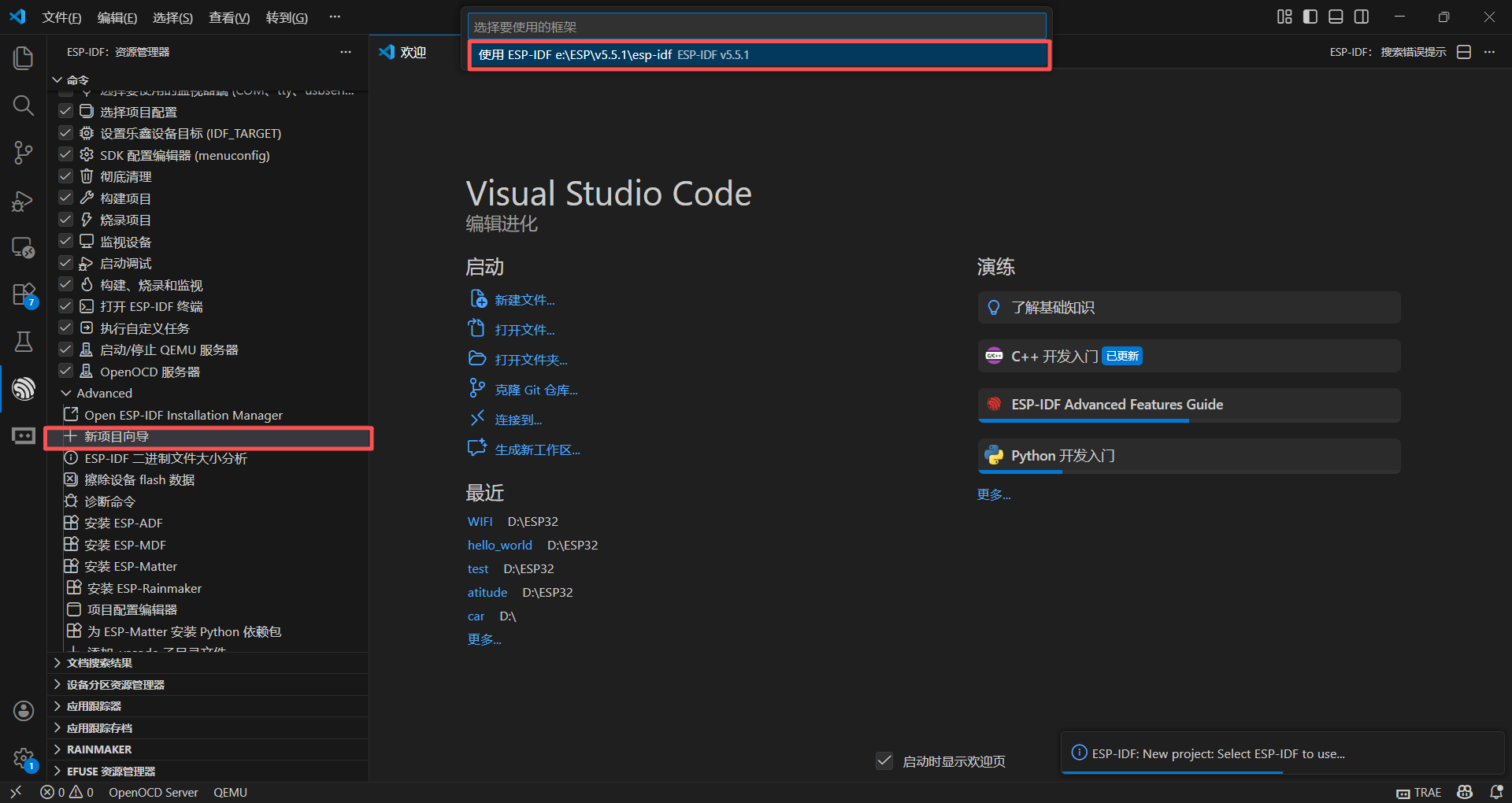

首先，打开VS Code，在左侧插件栏点击ESP-IDF的图标，在“命令”下拉栏中，找到“Advanced”——“新建项目向导”，稍等一会，界面上方会弹出一个选择框架的选项，我们点击“使用ESP-IDF”。之后会弹出如下界面：

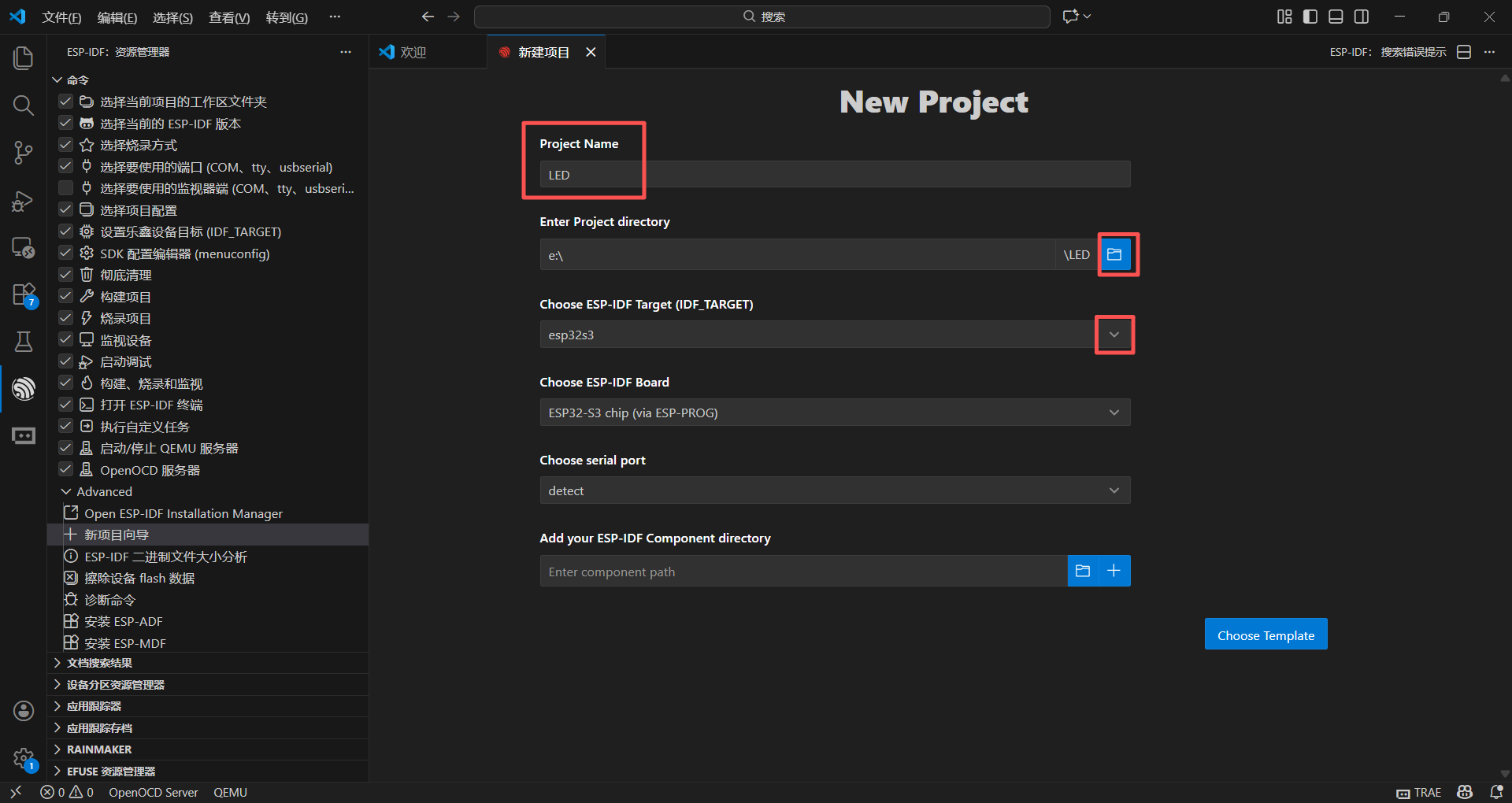

在这里，我们修改项目名称为“LED”，第二行的项目地址可以自行选择，将会在该目录下新建一个名为“LED”的文件夹存放项目的所有内容。第三行选择芯片型号，我们选择“ESP32S3”，再下一个不需要更改，之后我们点击“Choose Template”开始选择项目的模板：

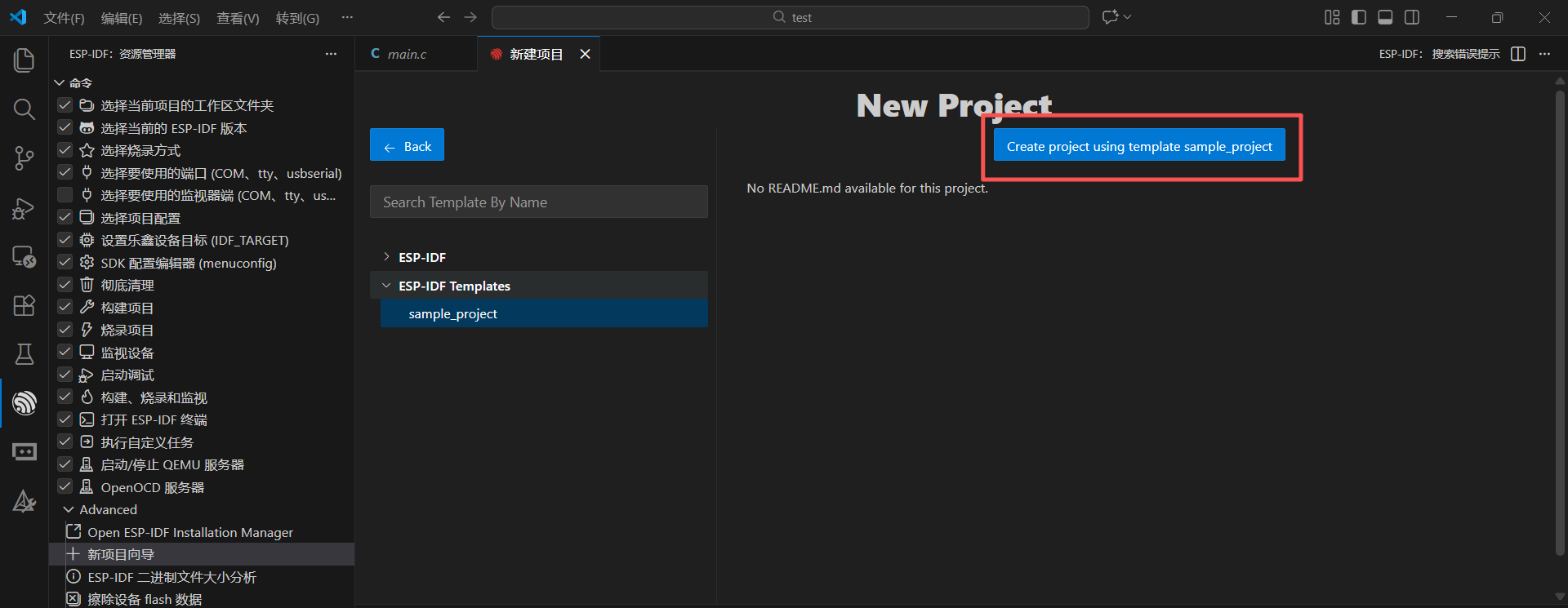

在此界面下，找到“ESP-IDF Templates”-“sample_project”，点开之后，右边显示没有README.md文件介绍这个项目，是因为这是一个空白的模板。

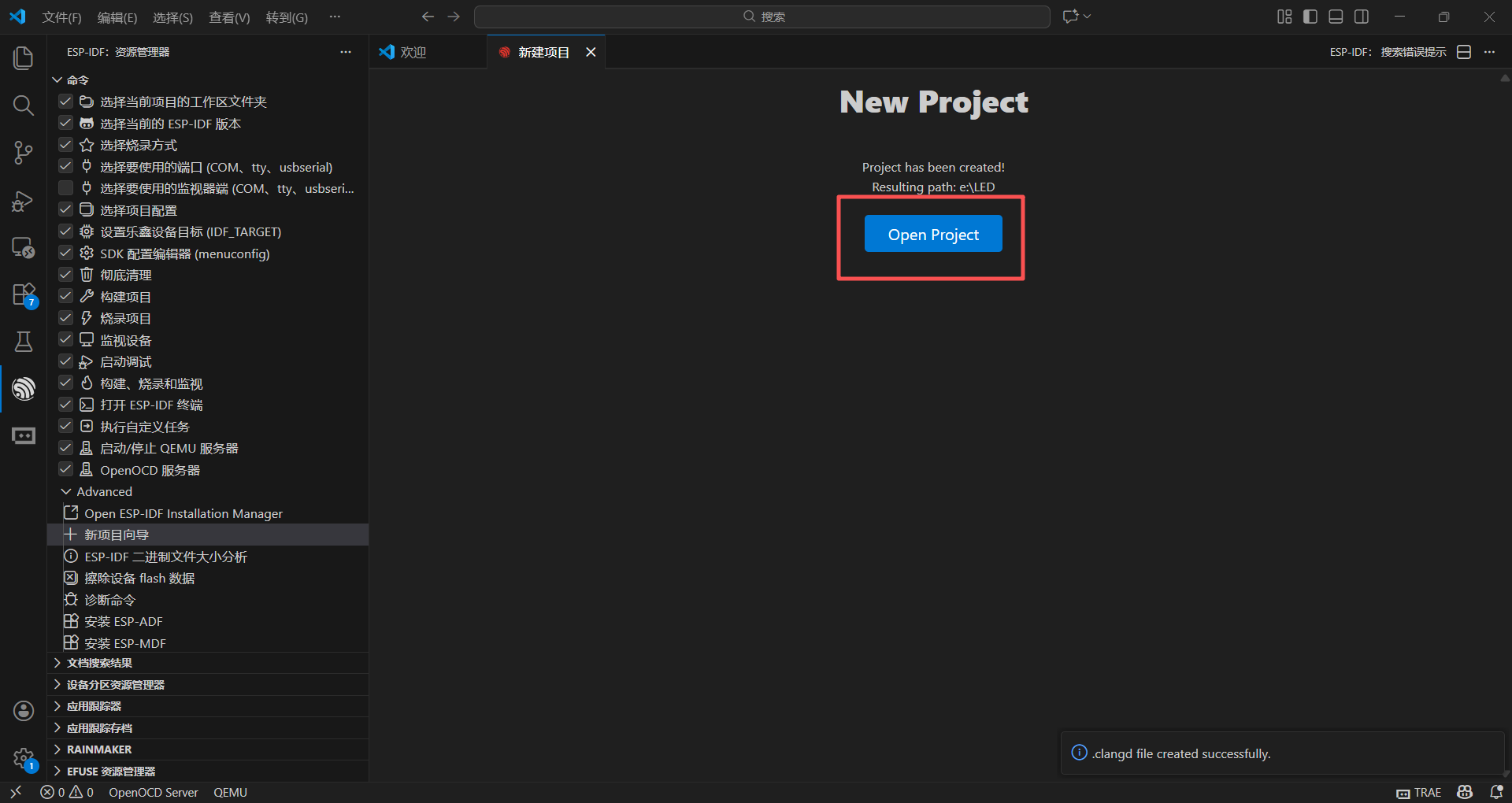

之后，我们点击最上方的“Create project using template sample_project”，此时可以看到右下角弹出“created successfully”，同时界面也变成了这样，我们直接点击“Open Project”即可：

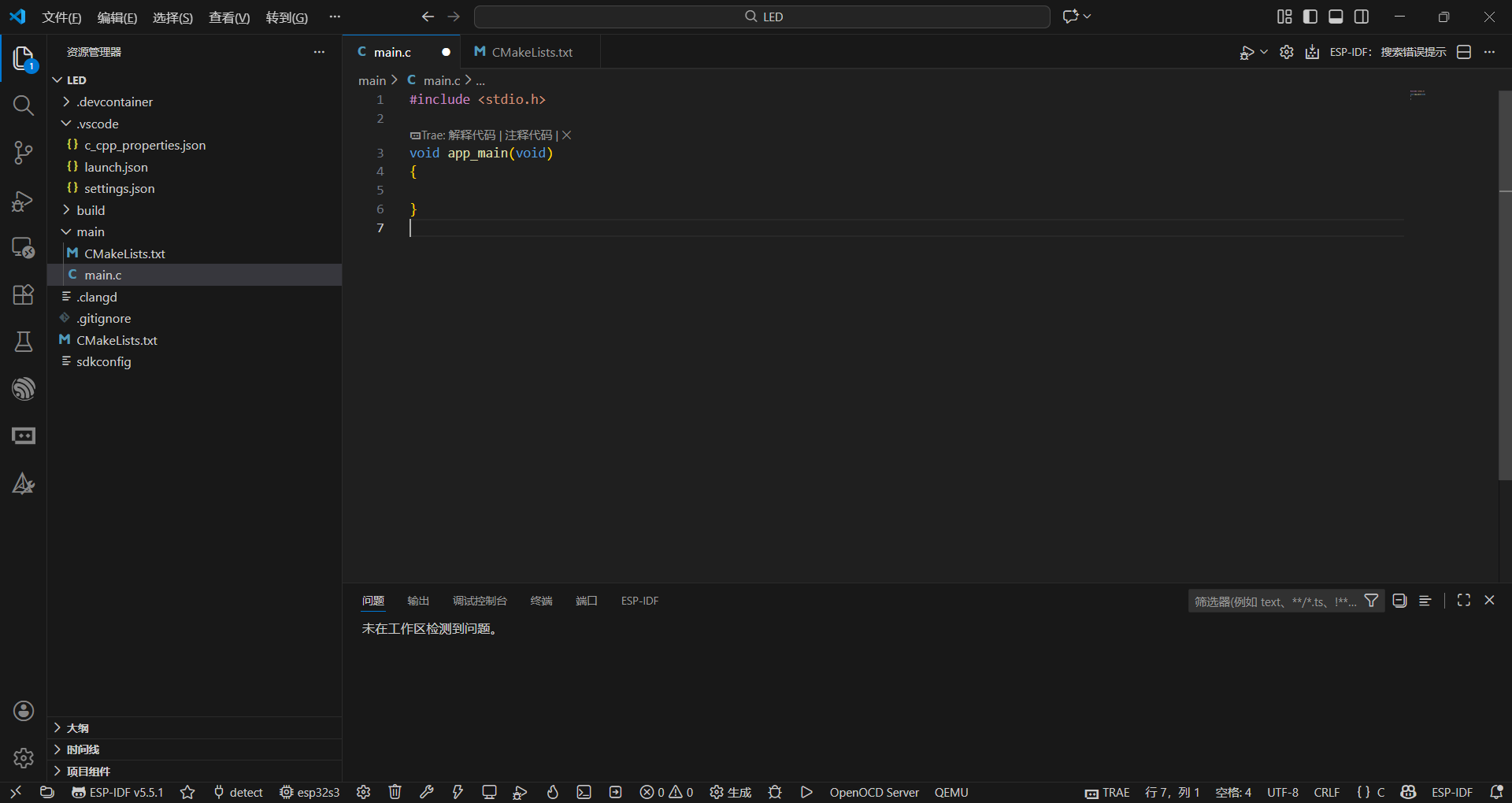

VS Code默认打开了一个新的工作区，所以我们把原来的那个叉掉，进入我们创建好的项目：

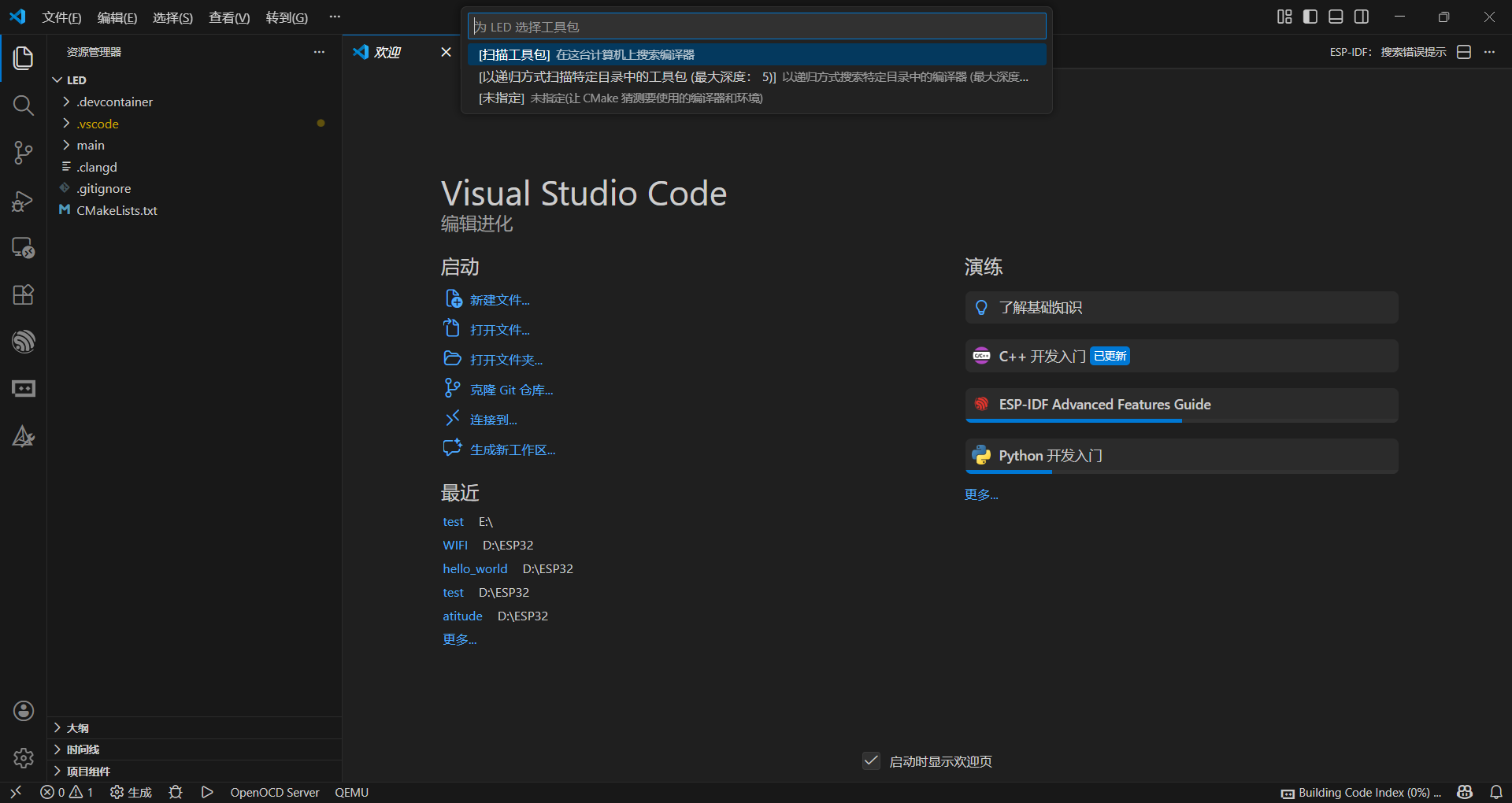

需要注意，在打开项目时，上方可能会出现弹窗说：“未指定工具包”，我们先不予理会。可以看到我们刚才创建好的项目包含了许多的文件和文件夹，但是我们在进行开发的时候，只需要关注“main”文件夹里的内容即可，一般我们所作的所有修改都在main文件夹内。

二、工程大致框架

我们打开main文件夹，可以看到里面有两个文件，一个是“CMakeList.txt”，另一个是“main.c”。CMake是一个跨平台的构建配置工具，这里我们不细讲，大家只需要知道怎么使用就可以了。main.c文件是我们的代码文件，对芯片的所有编程主要在这个文件里完成。

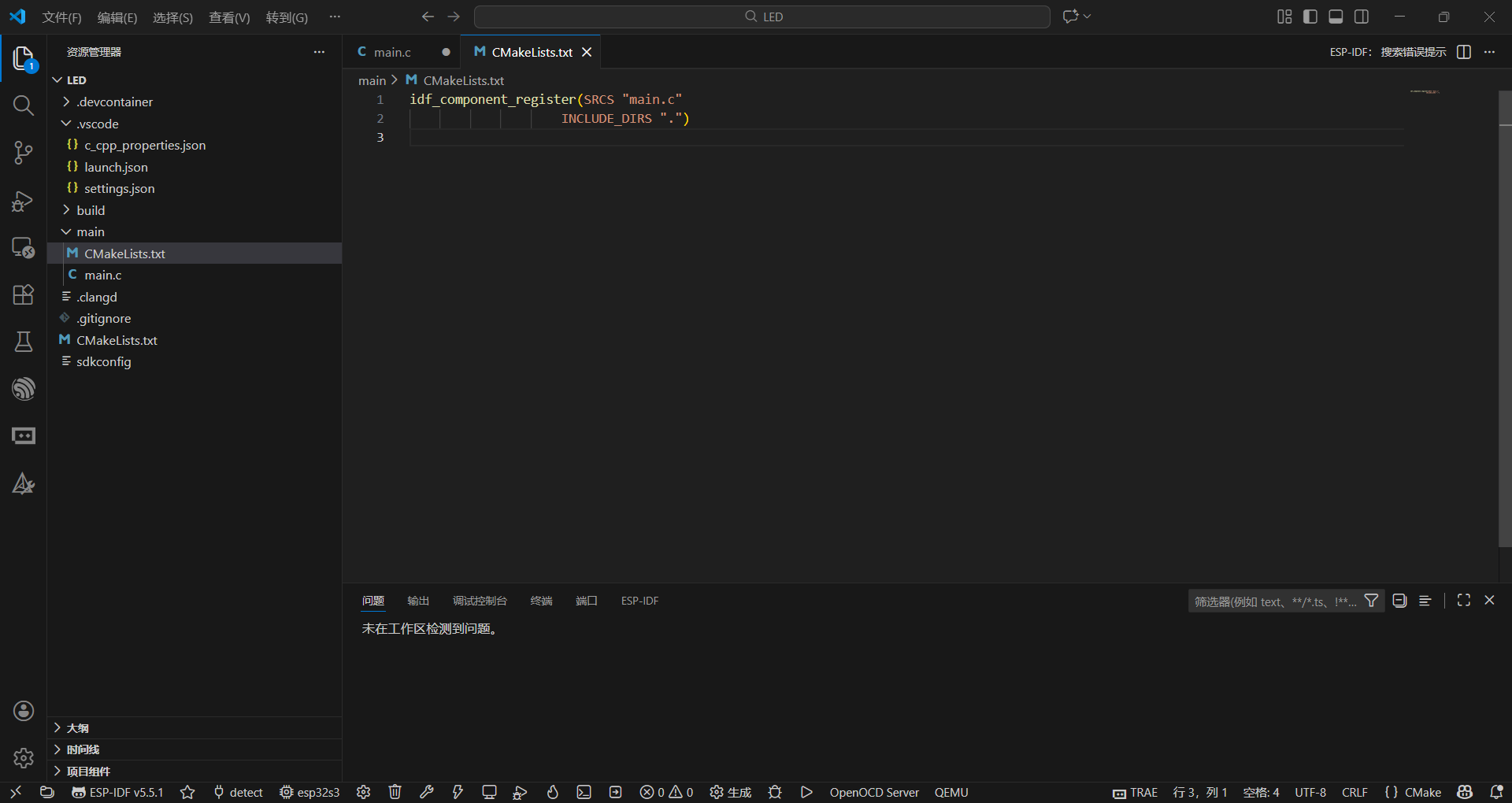

CMakeList.txt文件里，是一个注册当前组件的核心配置语句，SRCS "main.c"表示该组件只包含"main.c"这一个源文件，INCLUDE_DIRS "."指定当前组件的头文件搜索目录。

“main.c”文件里，有一个#include将所需头文件包含进来。app_main是ESP32_S3的起始函数，程序将从这个函数开始运行。

三、开始程序编写

1.添加头文件

因为ESP-IDF使用了CMake，所以添加头文件要比一般的程序麻烦一些。

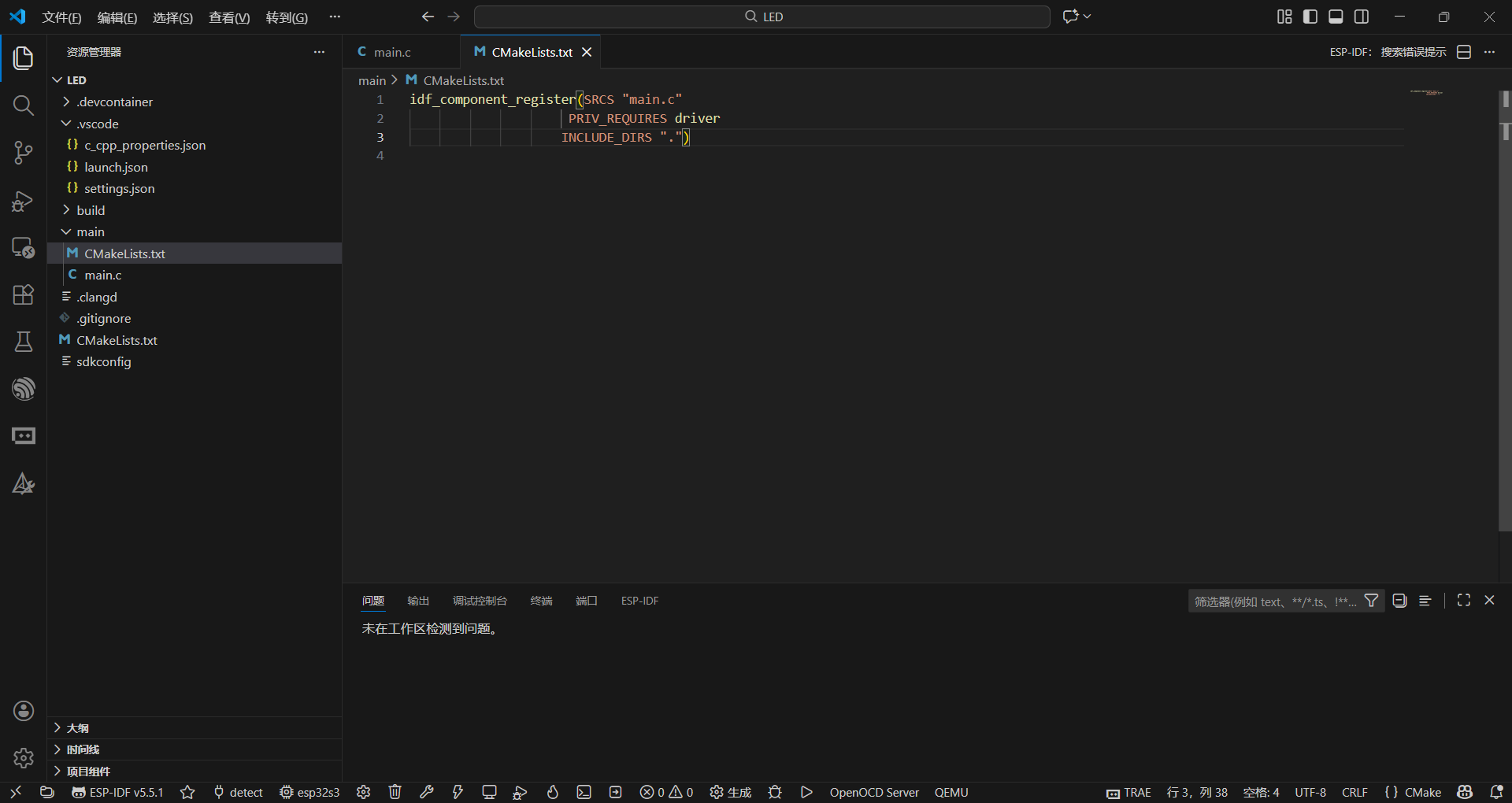

首先点击“CMakeList.txt”，在中间加入一行“PRIV_REQUIRES driver”，声明当前组件的私有依赖项，这里表示当前组件需要依赖ESP-IDF的driver组件。

接着，回到main.c文件中，在头文件处写上#include "driver/gpio.h"，只有这样才算是加上了这个头文件。

在之后的开发中，添加头文件都需要这样的两步，在CMakeList中添加好后，再去.c文件中添加。

2.编写代码

#include <stdio.h>
#include "driver/gpio.h"

void app_main(void)
{
    gpio_config_t io_conf={
        .pin_bit_mask = (1ULL<<15),
        .mode = GPIO_MODE_OUTPUT,
        .pull_down_en = 0,
        .pull_up_en = 0,
        .intr_type = GPIO_INTR_DISABLE,
    };
    gpio_config(&io_conf);

    gpio_set_level(GPIO_NUM_15, 1);
}

鼠标光标放在gpio_config_t上，ctrl＋单击，可以看到在gpio.h中头文件对于GPIO初始化的代码：

/**
 * @brief Configuration parameters of GPIO pad for gpio_config function
 */
typedef struct {
    uint64_t pin_bit_mask;          /*!< GPIO pin: set with bit mask, each bit maps to a GPIO */
    gpio_mode_t mode;               /*!< GPIO mode: set input/output mode                     */
    gpio_pullup_t pull_up_en;       /*!< GPIO pull-up                                         */
    gpio_pulldown_t pull_down_en;   /*!< GPIO pull-down                                       */
    gpio_int_type_t intr_type;      /*!< GPIO interrupt type                                  */
#if SOC_GPIO_SUPPORT_PIN_HYS_FILTER
    gpio_hys_ctrl_mode_t hys_ctrl_mode;       /*!< GPIO hysteresis: hysteresis filter on slope input    */
#endif
} gpio_config_t;

现在我们挨个解释一下：

• pin_bit_mask，指定要配置的 GPIO 引脚，使用位掩码表示，我们这里要使用的是GPIO15，就设置为(1ULL<<15)。

• mode，GPIO模式，可以选择GPIO_MODE_INPUT（输入模式）、GPIO_MODE_OUTPUT（输出模式）、GPIO_MODE_INPUT_OUTPUT（双向模式）。

• pull_up_en，使能/禁用上拉电阻，可以选择GPIO_PULLUP_DISABLE（禁用）、GPIO_PULLUP_ENABLE（使能）。

• pull_down_en，使能/禁用下拉电阻，可以选择GPIO_PULLDOWN_DISABLE（禁用）、GPIO_PULLDOWN_ENABLE（使能）。

• intr_type，设置中断类型，可以选择GPIO_INTR_DISABLE（禁用）、GPIO_INTR_POSEDGE（上升沿触发）、GPIO_INTR_NEGEDGE（下降沿触发）、GPIO_INTR_ANYEDGE（双边沿触发）、GPIO_INTR_LOW_LEVEL（低电平触发）、GPIO_INTR_HIGH_LEVEL（高电平触发）。

所以，我们这里的代码是定义了一个输出引脚GPIO15，禁用了上下拉电阻和它的中断。之后，再给它写1，使它输出高电平。

四、编译烧录

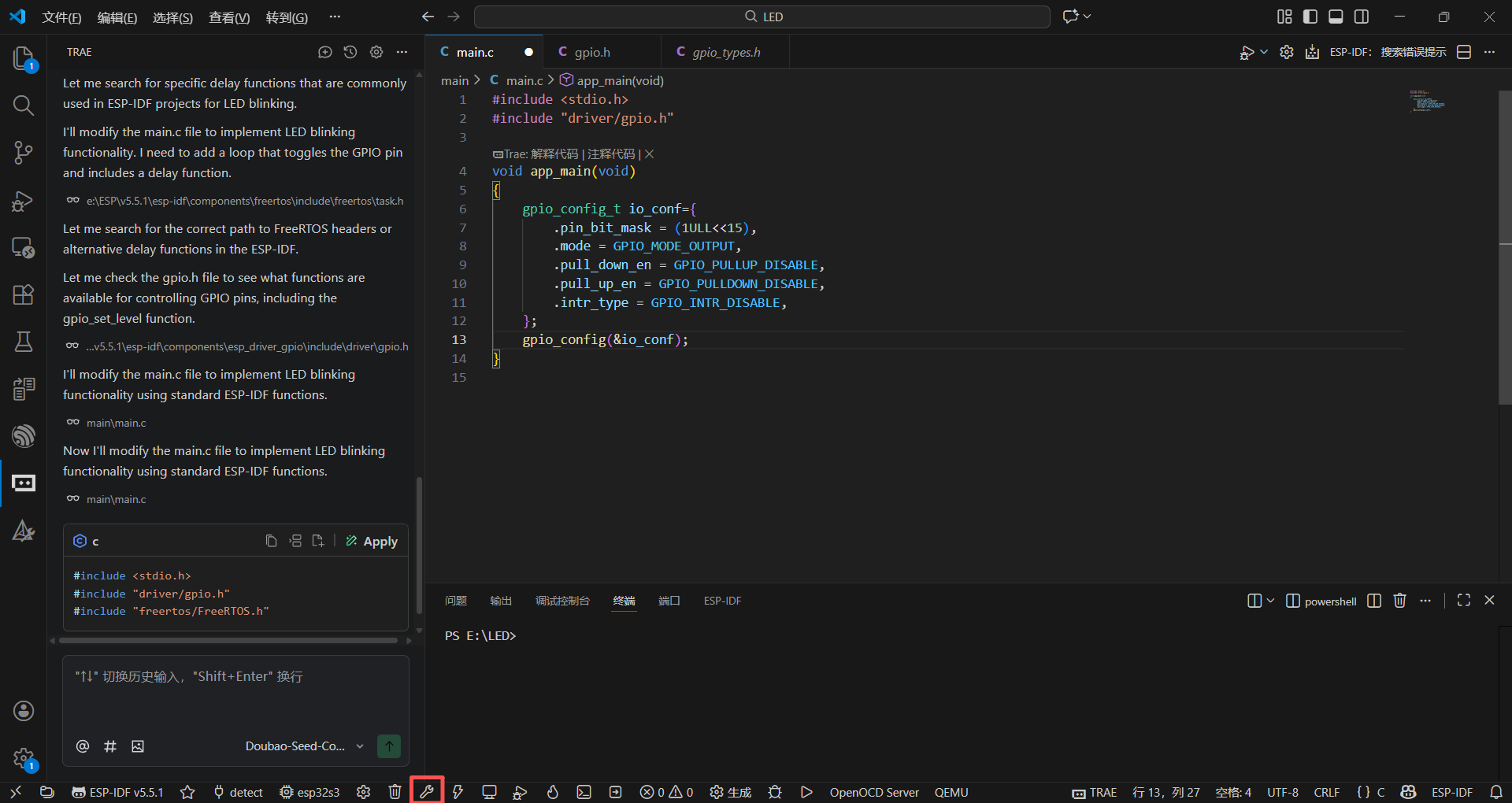

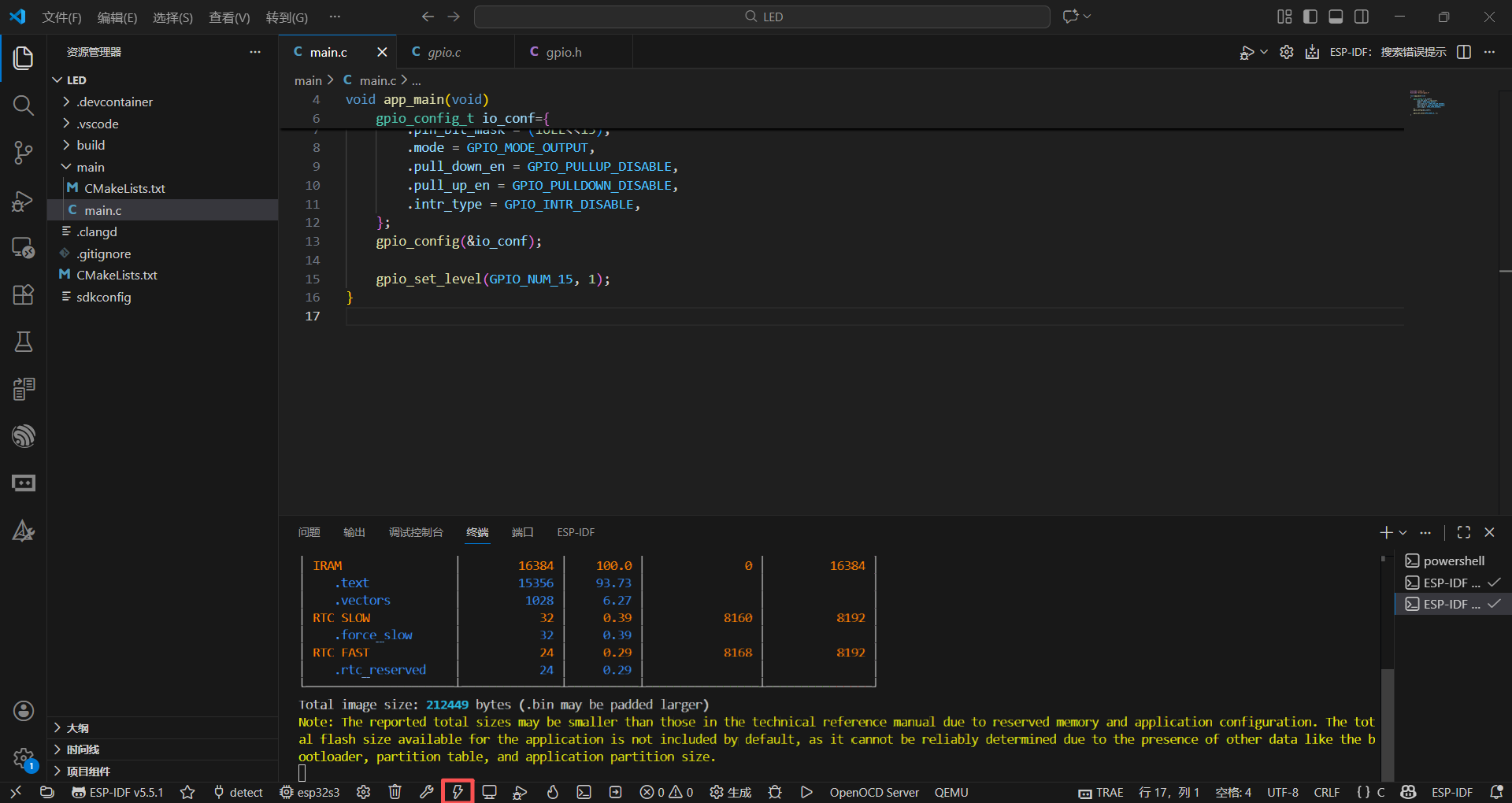

之后，我们点一下界面左下角的扳手按钮进行编译：

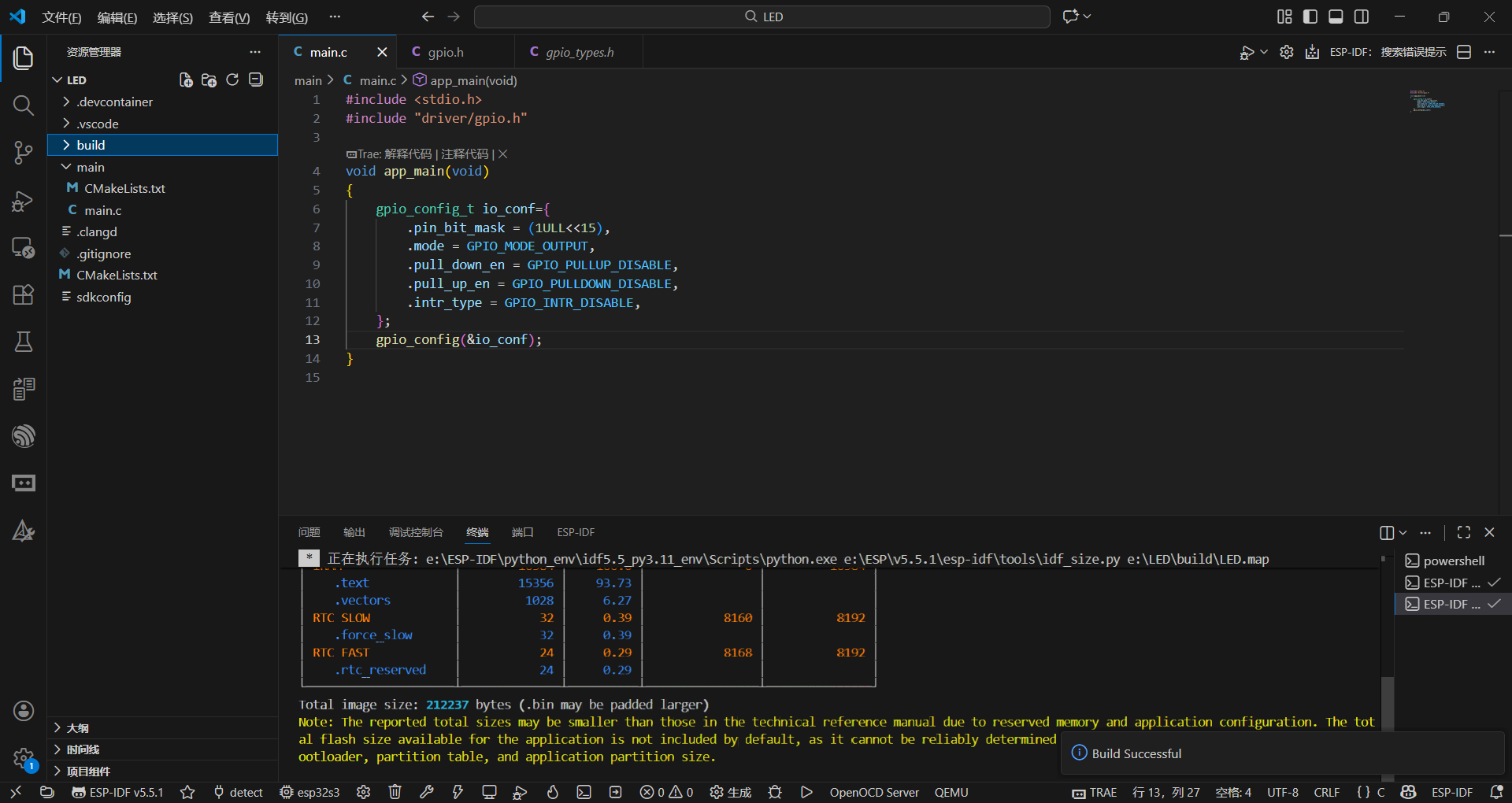

编译成功后，终端输出会出现如下的内容，同时右下角的消息面板会显示“Build Successful”。

编译成功后，使用USB线连接电脑与ESP32-S3芯片，点击扳手右边的闪电按钮进行烧录：

弹出的弹窗中会让我们选择烧录方式，这里我们选择UART：

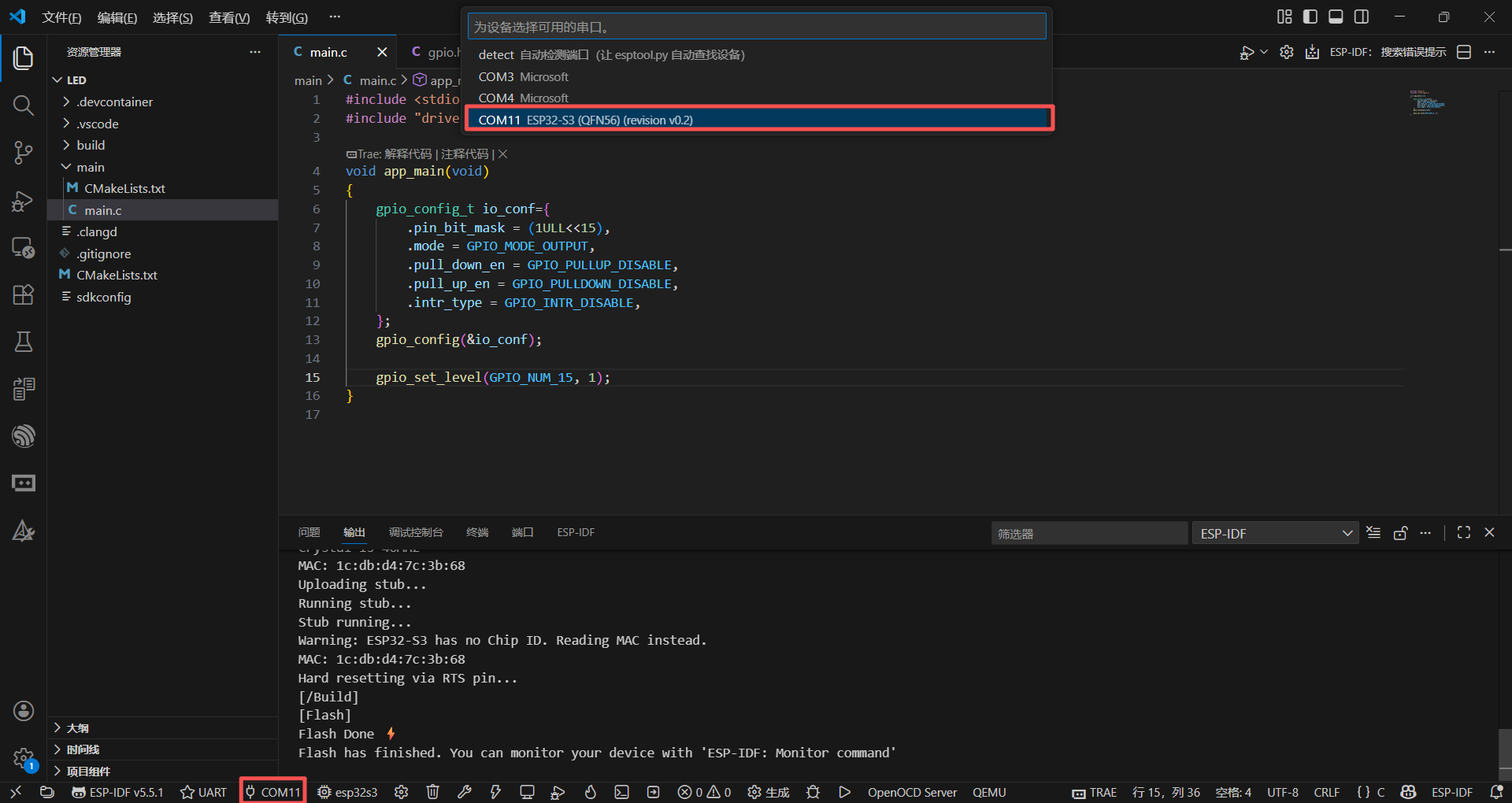

之后，如果我们没有提前选择串口的话，ESP-IDF会自动把所有的串口全部扫描一遍，我们也可以手动选择串口：

COM11后面有一大串东西，证明我们的COM11连接上了东西。

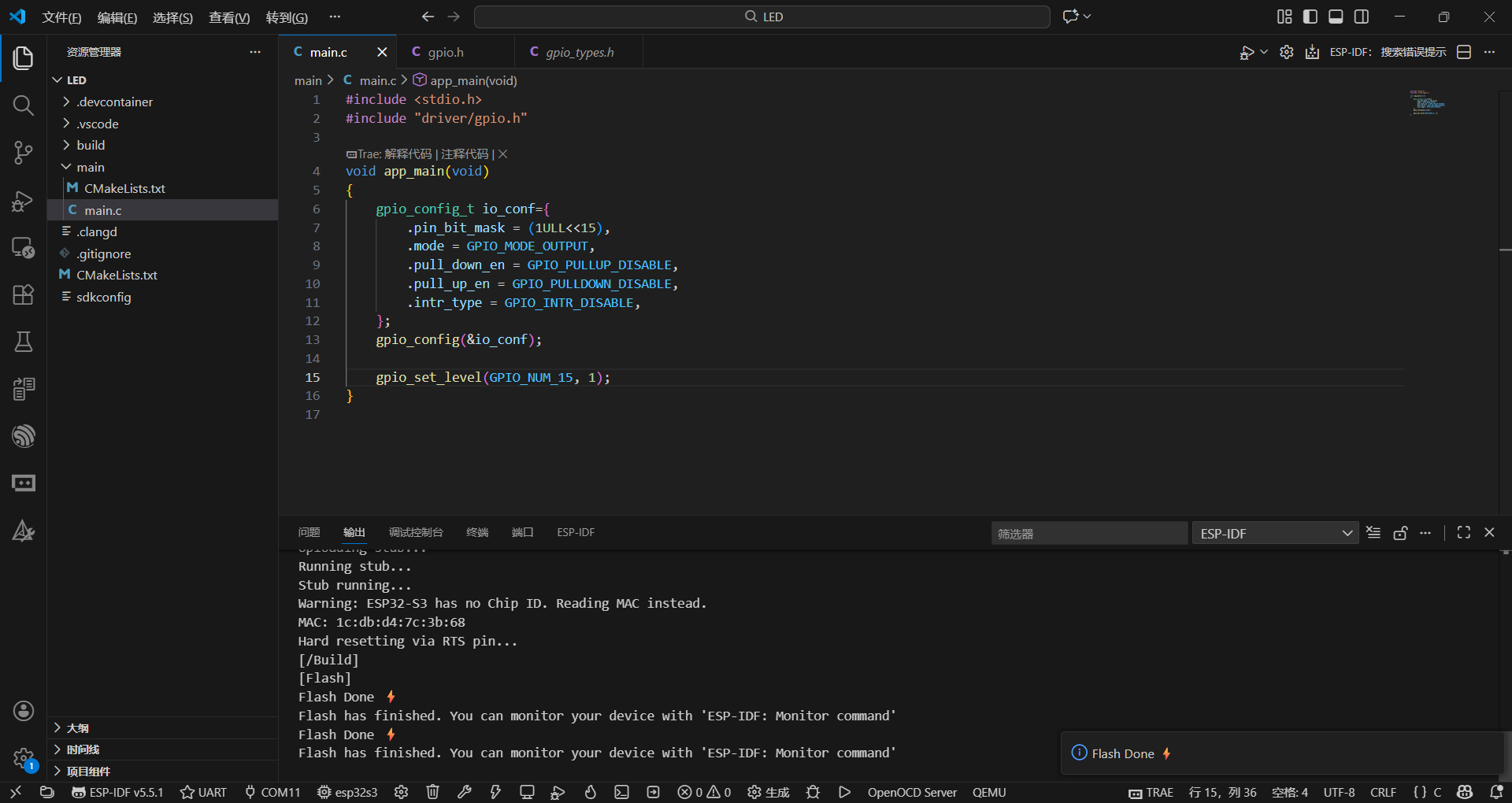

烧录完成后，会出现如下画面：

五、观察现象

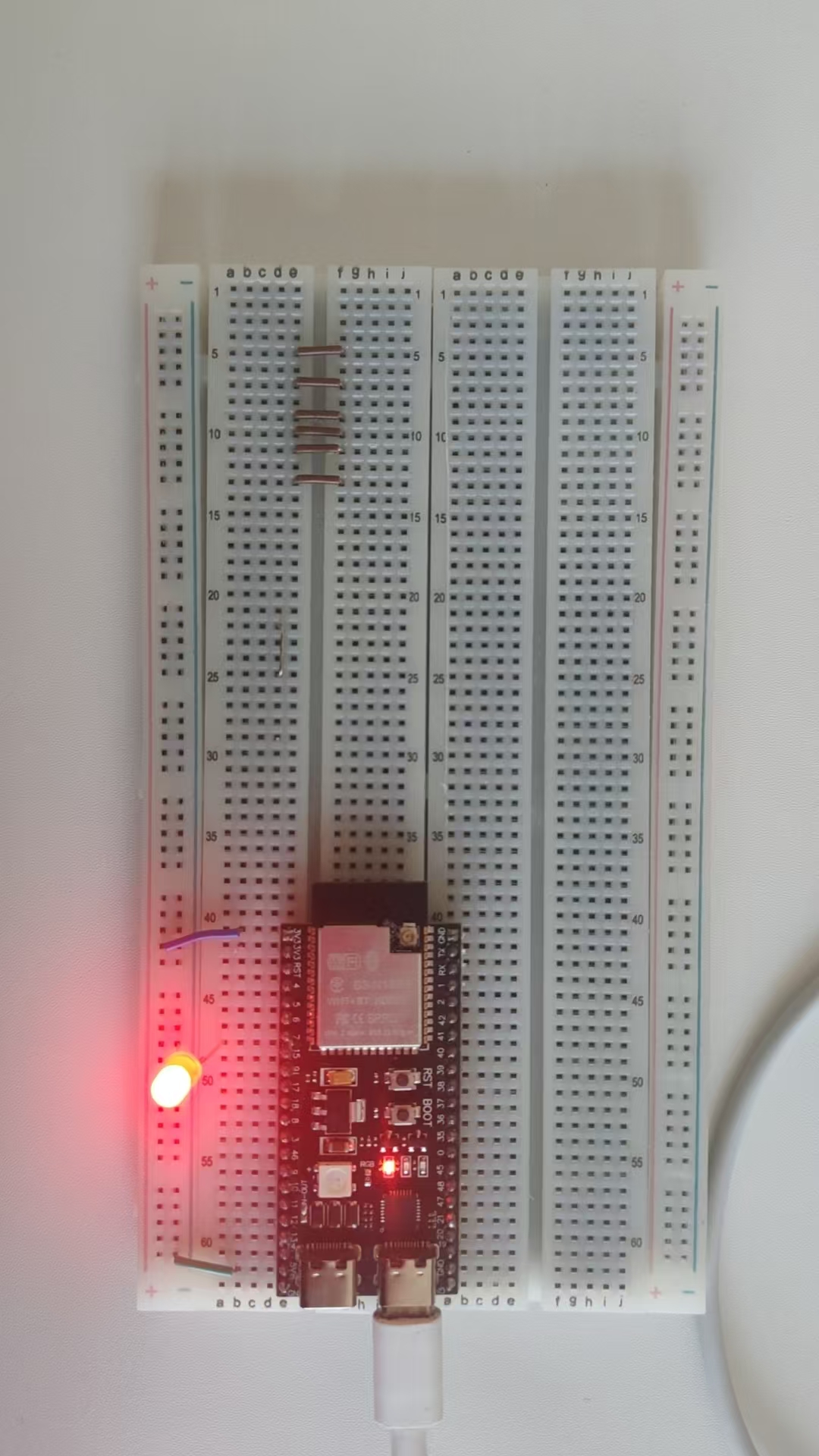

将一颗LED的长脚插在GPIO15，短脚插在地，上电后可以看到LED被点亮：
