一、文档概述

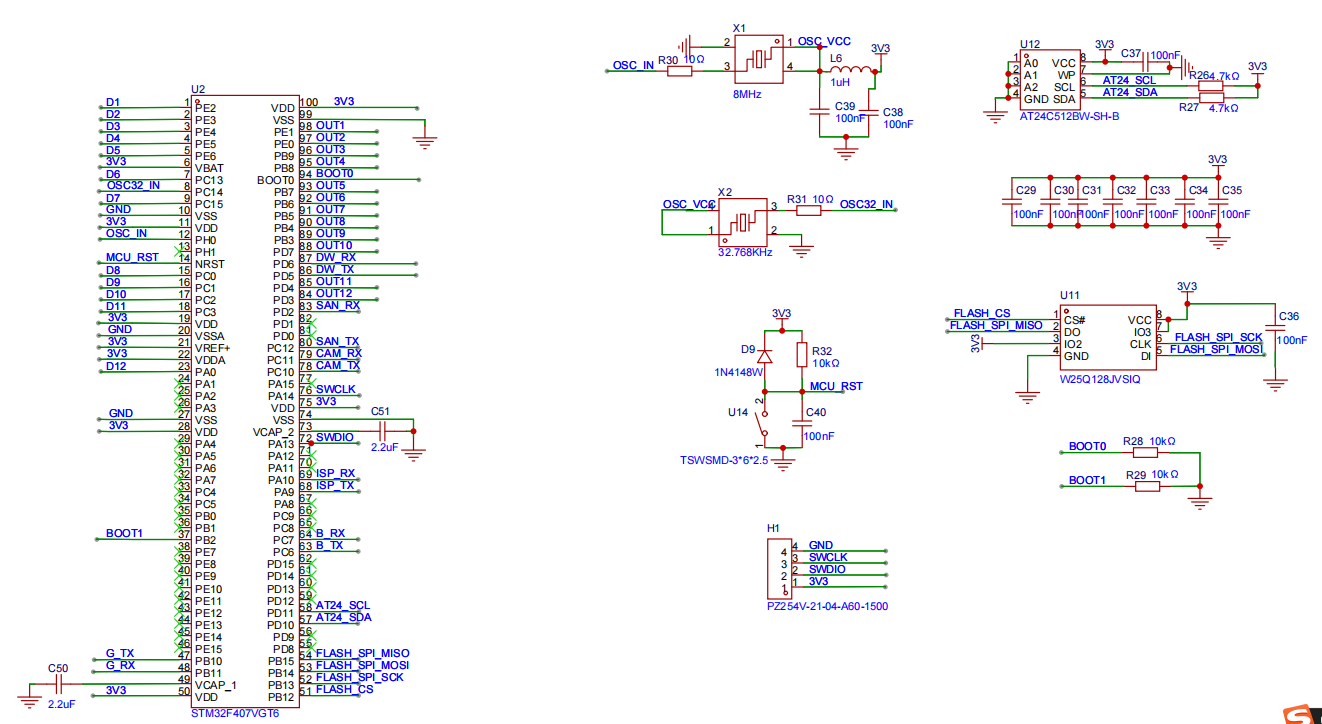

        STM32F407VGT6 的核心板外部电路进行详细技术说明，包含电源、时钟、存储、启动配置、调试接口、复位电路等模块的设计原理、参数选型及功能说明，为硬件开发与调试提供依据。

---

二、核心主控电路

1. 主控芯片

• 型号：STM32F407VGT6
• 功能说明：32 位 ARM Cortex-M4 内核微控制器，最高主频 168MHz，包含丰富外设接口，是系统的控制与运算核心。
• 电源设计：
  • 内核与 IO 电源均由 3.3V 供电，芯片内部集成 LDO 实现内核与 IO 域的电源隔离。
  • 引脚VDD、VDDA接 3.3V 电源，VSS、VSSA接 GND，模拟电源引脚VDDA通过独立路径供电，减少数字电路对模拟电路的干扰。
  • 模拟参考电压引脚VREF+接 3.3V，VREF-接 GND，为内置 ADC、DAC 提供基准电压。

---

三、电源电路

1. 系统供电

• 输入：采用 3.3V 稳压电源作为整个系统的供电输入，需保证电源纹波小于 100mV，以满足数字电路的稳定性要求。
• 滤波设计：
  • 在 3.3V 电源输入节点并联多颗陶瓷电容（C29-C35，100nF），用于滤除高频电源噪声，每颗电容就近布局在芯片电源引脚旁，减少电源走线的寄生电感。
  • 主控芯片模拟电源引脚VDDA与VREF+之间连接 2.2μF 电容（C51），进一步降低模拟电源的纹波干扰。

---

四、时钟电路

1. 高速外部时钟（HSE）

• 配置：采用 8MHz 无源晶振（X1）作为高速外部时钟源，匹配 STM32F407 的 HSE 输入范围（4-26MHz）。
• 外围电路：
  • 晶振两端串联 10Ω 电阻（R30），用于抑制晶振的高频振荡，避免信号过冲。
  • 晶振两端分别连接 22pF 负载电容（C39、C38），电容另一端接地，用于稳定晶振的振荡频率，保证时钟精度。
  • 时钟信号通过OSC_IN与OSC_OUT引脚输入主控芯片，作为系统主时钟源，可经内部倍频至 168MHz。

2. 低速外部时钟（LSE）

• 配置：采用 32.768kHz 无源晶振（X2）作为低速外部时钟源，用于驱动实时时钟（RTC）模块。
• 外围电路：
  • 晶振直接连接至OSC32_IN与OSC32_OUT引脚，无需额外串联电阻，匹配 RTC 模块的时钟输入特性。
  • 晶振两端的负载电容已集成在晶振封装内，简化外部电路设计。

---

五、存储电路

1. SPI Flash 存储

• 型号：W25Q128JVSIQ
• 容量：128Mbit（16MB）
• 接口：SPI 高速接口，最高时钟频率可达 104MHz，支持连续读取、页编程、扇区擦除等操作。
• 电路连接：
  • FLASH_CS（片选）连接至主控 PB12 引脚，FLASH_SPI_SCK（时钟）连接 PB13，FLASH_SPI_MOSI（主机输出）连接 PB15，FLASH_SPI_MISO（主机输入）连接 PB14。
  • 电源引脚VCC接 3.3V，GND接地，电源引脚旁并联 100nF 滤波电容（C36），保证电源稳定性。

2. I2C EEPROM 存储

• 型号：AT24C512BW-SH-B
• 容量：512Kbit（64KB）
• 接口：I2C 接口，支持标准模式（100kHz）与快速模式（400kHz）。
• 电路连接：
  • SCL（时钟）连接至主控 PD11 引脚，SDA（数据）连接 PD12 引脚。
  • 总线引脚SCL、SDA分别通过 4.7kΩ 上拉电阻（R27、R26）接 3.3V，保证总线空闲时的高电平状态，提升信号抗干扰能力。
  • 地址引脚A0、A1、A2接地，设置设备 I2C 地址为0xA0。

---

六、启动配置电路

• 原理：STM32F407 通过BOOT0与BOOT1引脚的电平状态选择启动模式，硬件上通过下拉电阻固定引脚电平。
• 电路设计：
  • BOOT0引脚通过 10kΩ 下拉电阻（R28）接地，BOOT1引脚通过 10kΩ 下拉电阻（R29）接地。
  • 此配置对应主闪存存储器启动模式，即芯片从内置的 Flash 中加载程序运行，是最常用的启动方式。

---

七、复位电路

• 类型：按键复位电路，支持手动复位与电源上电复位。
• 电路设计：
  • 复位按键（U14）一端接 3.3V，另一端通过 100nF 电容（C40）接地，同时连接至主控MCU_RST引脚。
  • 引脚MCU_RST通过 10kΩ 上拉电阻（R32）接 3.3V，保证正常工作时引脚为高电平；按下按键时，电容放电使引脚拉低，触发芯片复位。
  • 二极管 1N4148 用于加速电容放电，提升复位响应速度，确保复位信号的低电平持续时间满足芯片复位要求（至少 20μs）。

---

八、调试与下载接口

• 接口类型：SWD（Serial Wire Debug）接口，是 STM32 推荐的调试接口，仅需 2 根信号线即可实现调试与程序下载。
• 电路连接：
  • SWCLK（时钟）连接至主控 PA14 引脚，SWDIO（数据）连接 PA13 引脚，接口通过 2.54mm 间距排针（H1）引出，方便连接调试器。
  • 接口包含 GND 引脚，用于调试器与目标板的共地，减少信号干扰。

---

九、外设接口预留

1. UART 接口

• 预留多组 UART 接口：
  • SAN_RX（PC2）/SAN_TX（PC3）
  • CAM_RX（PC11）/CAM_TX（PC10）
  • B_RX（PC6）/B_TX（PC7）
• 可用于连接串口外设（如蓝牙模块、GPS 模块），引脚已做信号引出，便于后续扩展。

2. ISP 下载接口

• 预留ISP_RX（PA10）/ISP_TX（PA9）UART 接口，支持串口 ISP 程序下载，无需调试器即可实现程序烧录。

---

十、PCB 布局布线建议

1. 电源分区：数字电源与模拟电源区域分开布局，模拟电源路径尽量短，减少数字噪声对模拟电路的串扰。
2. 时钟走线：晶振电路的走线需尽量短且远离高速数字信号线，晶振与负载电容就近布局在主控芯片的时钟引脚旁，减少信号衰减与干扰。
3. 滤波电容：所有电源滤波电容均需就近布局在芯片的电源引脚旁，采用短走线连接，确保滤波效果。
4. 接口防护：对外引出的信号接口（如 UART、SWD）可预留 ESD 防护器件焊盘，提升系统的抗静电能力。
