​​​​​​LoRa模块

LoRa官网：https://www.semtech.cn/lora

LoRa 是 Long Range Communication的简称，狭义上的LoRa指的是一种物理层的信号调制方式，是 Semtech（先科）公司定义的一种基于Chirp扩频技术的物理层调制方式，可达到-148 dBm的接收灵敏度，以偏小的数据速率（0.3-50kbps）换取更高的通讯距离（市内3km，郊区15km）和低功耗（电池供电在特定条件下可以工作长达10年）。

从系统角度看，LoRa也指由终端节点、网关、网络服务器、应用服务器所组成的一种网络系统架构。LoRa定义了不同设备在系统中的分工与作用，规定了数据在系统中流动与汇聚的方式。

从应用角度看，LoRa为物联网应用提供了一种低成本、低功耗、远距离的数据传输服务。LoRa在使用10mW射频输出功率的情况下，可以提供超过15km传输距离，从而支持大量广域低功耗物联网应用。

也有封装好的模组，如果需要快速开发或应对公司要求，可以买贵一些的模组。

我们使用自己搭建电路，因此还是用先科的芯片。

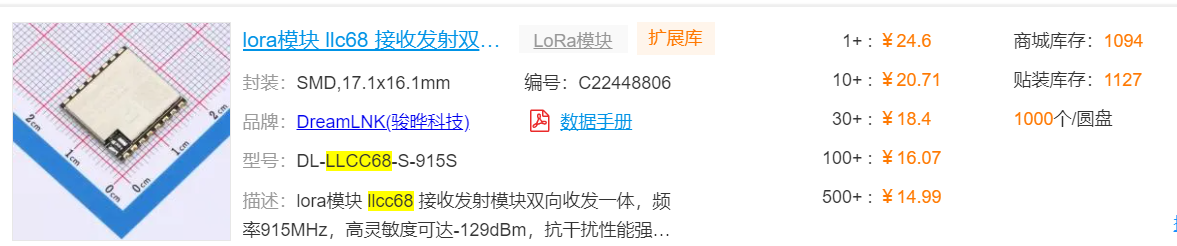

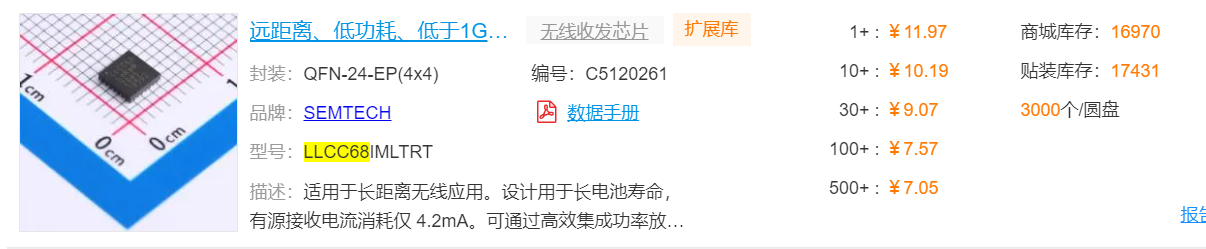

这款LLCC68可以在安信可的官网查到：

https://docs.ai-thinker.com/Ra-01SC/

其提供了大量开源资料

首先添加主芯片

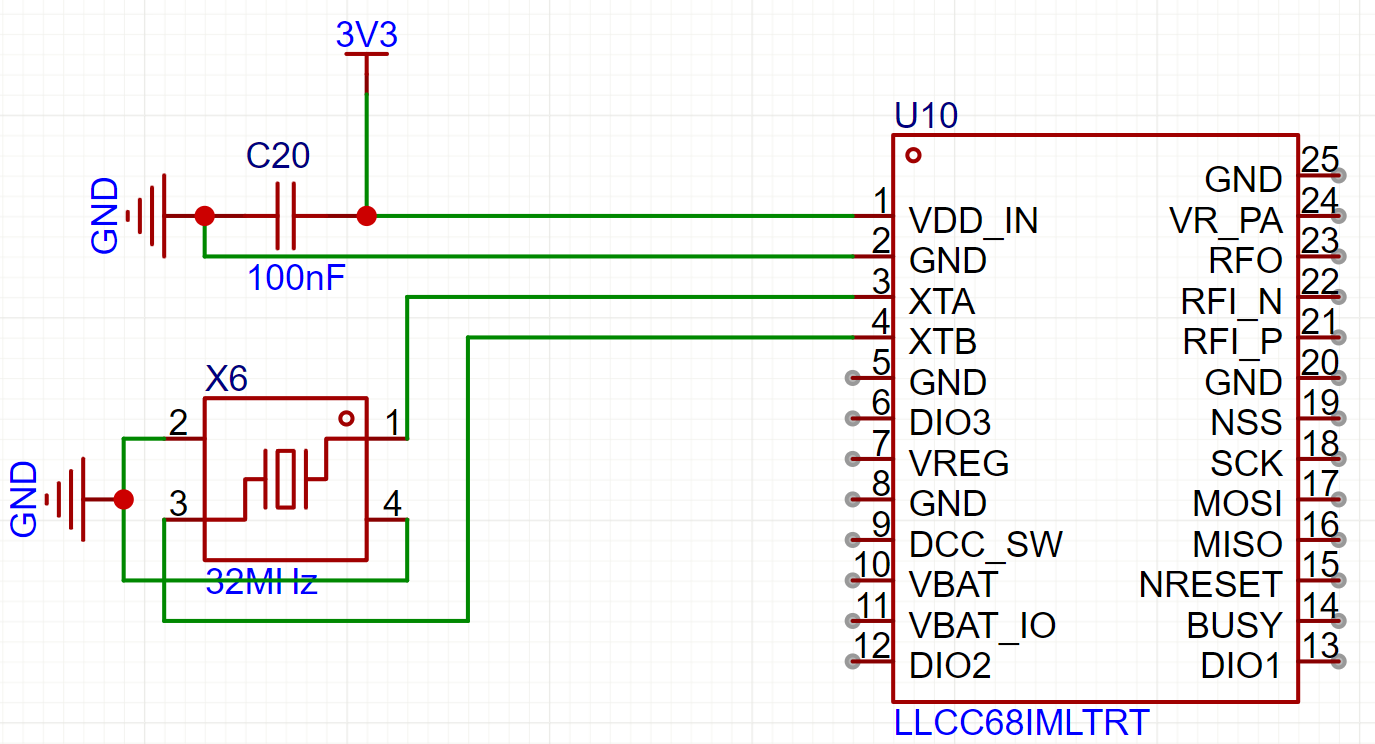

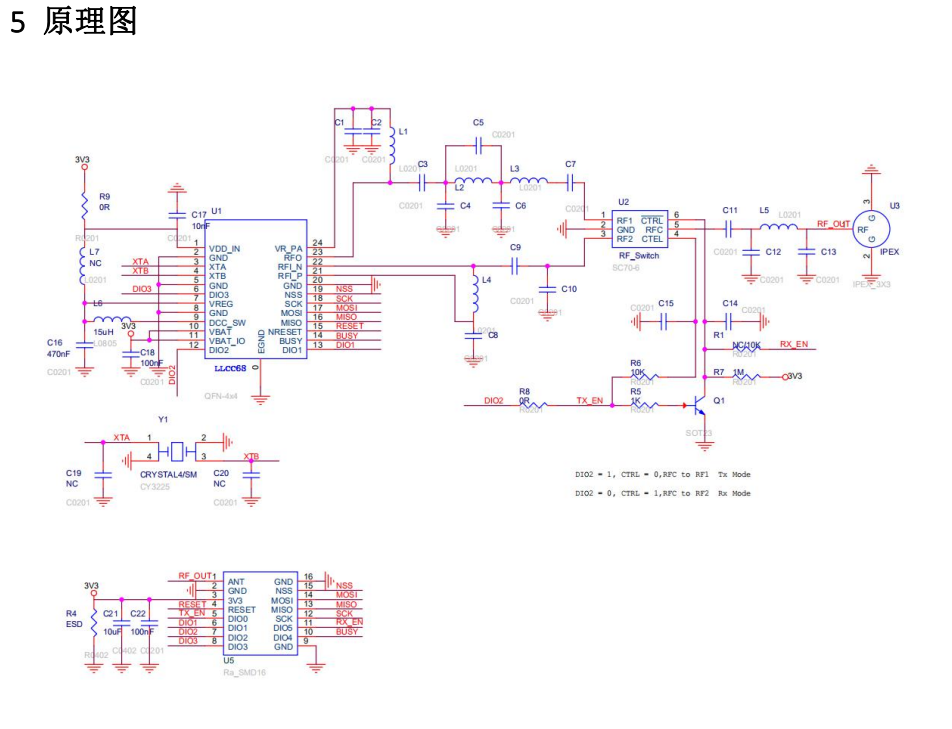

参考示例电路，0R相当于导通，NC电感就是断开的，XTA XTB连接的是外部低速晶振，选用32MHz的这款：

剩余引脚根据原理图绘制，特殊引脚先用网络标签引出来。

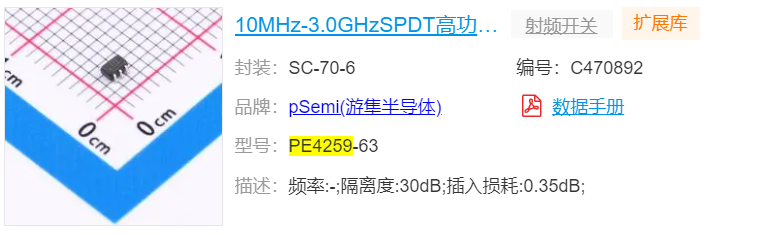

除此之外，还需要加一个射频信号控制器：

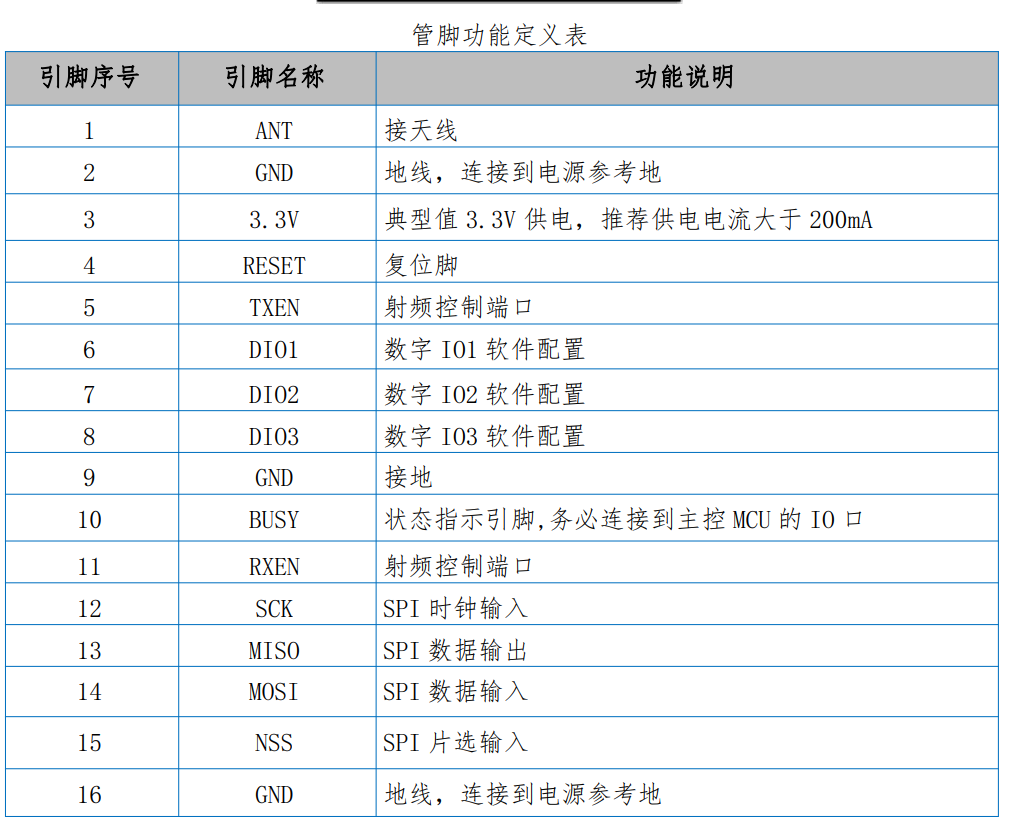

在右侧，我们需要匹配天线，这需要阅读手册的规格参数：

这里提到频谱范围是410-525MHz，我们使用433MHz的。（注意其范围只有2.8km）

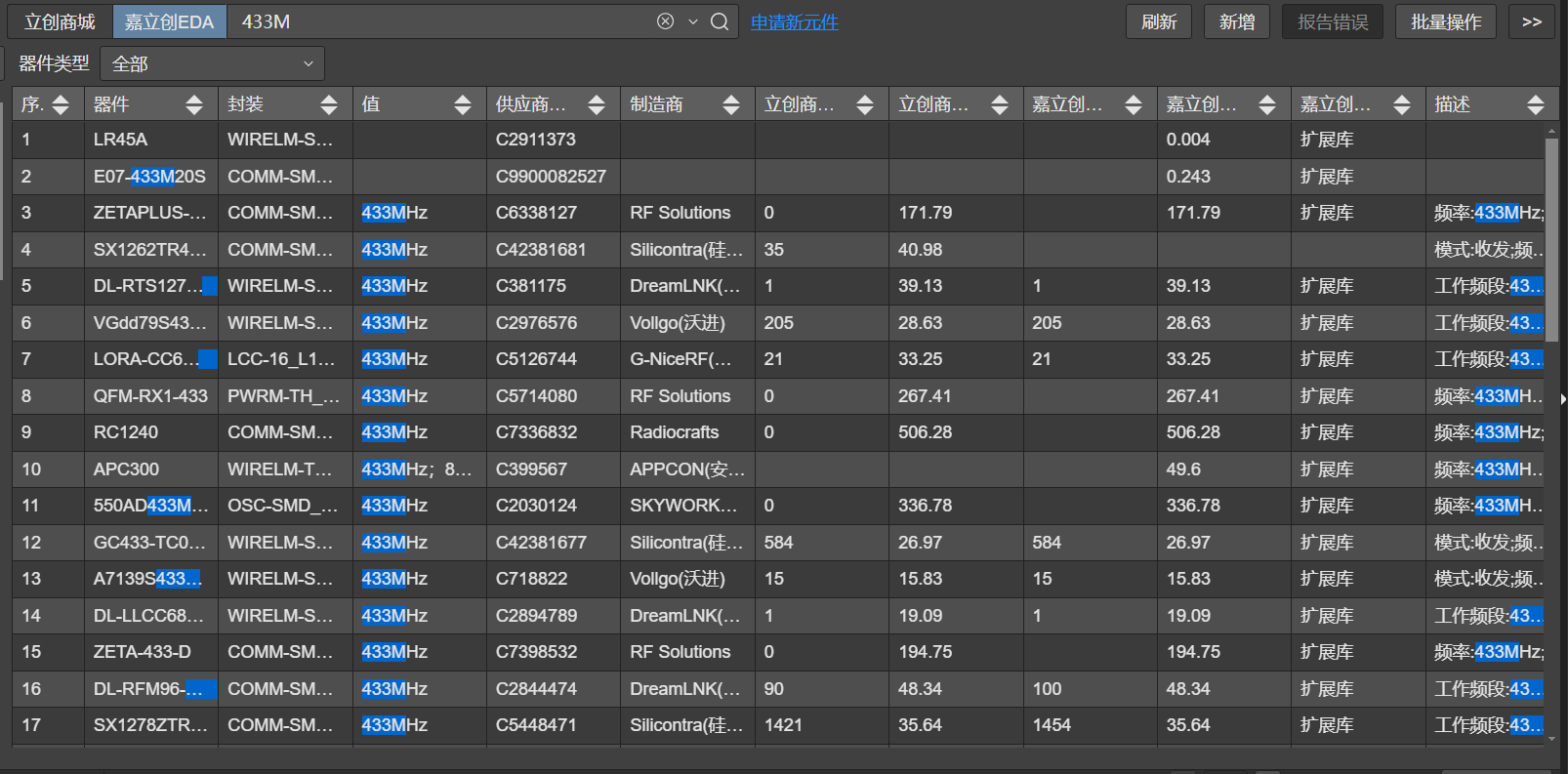

在立创EDA网页版搜索433MHz得到对应的天线，然后将其保存在本地，记得版本是epro。

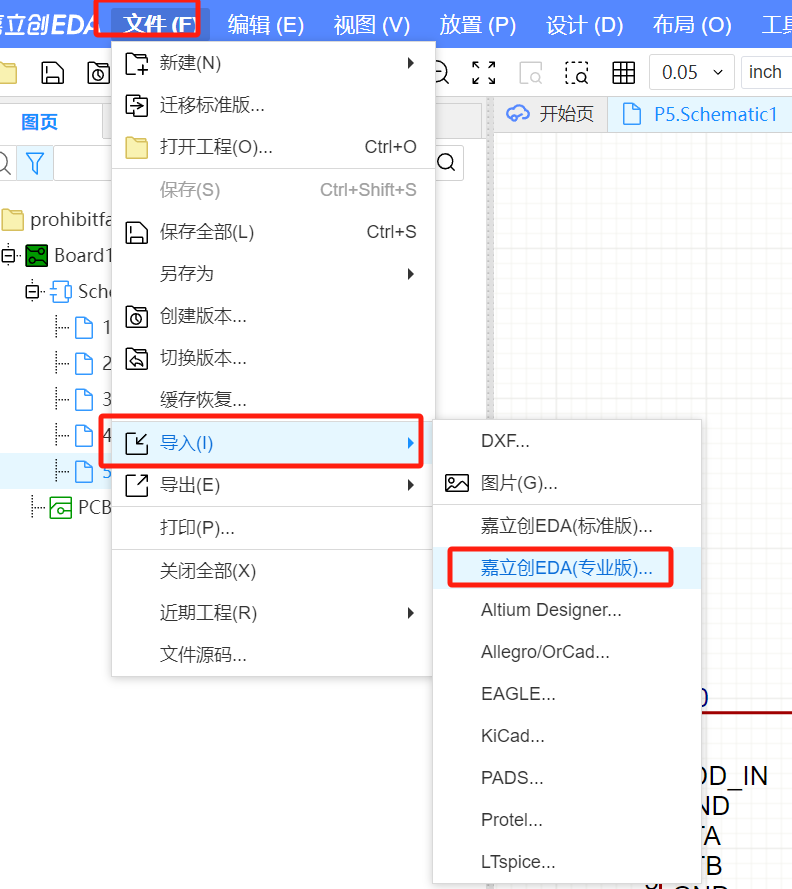

然后在本地导入

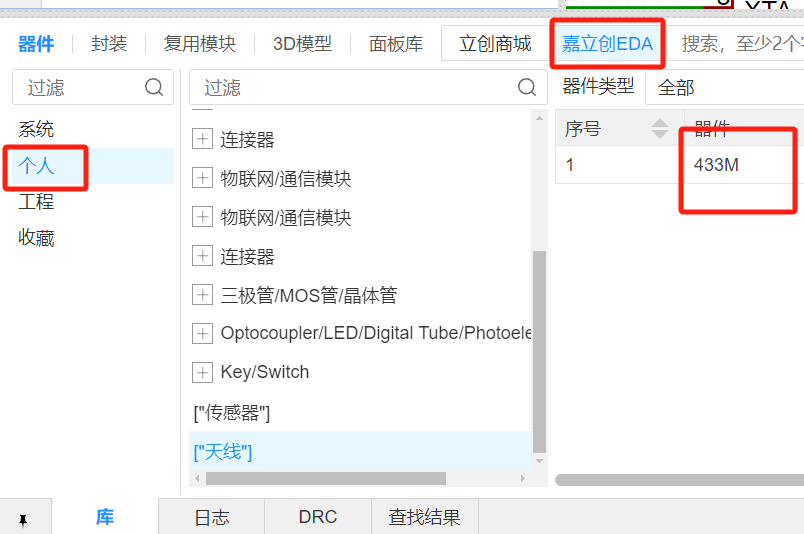

在库-个人-天线中就可以找到啦~

接下来就是常规的和主控芯片引脚连接了:

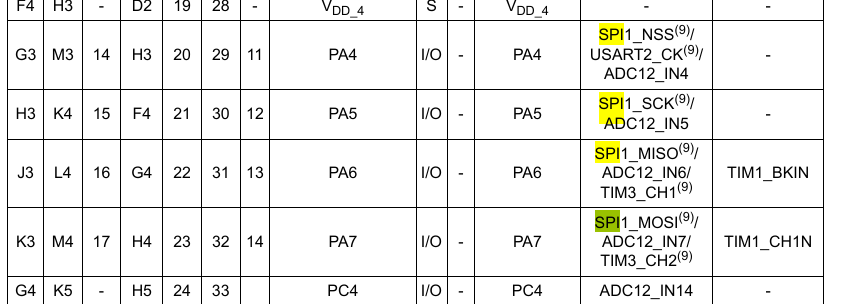

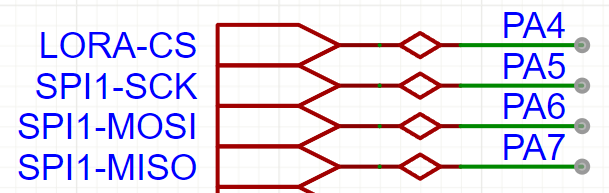

查看stm32的手册，找到SPI的对应引脚，分别是PA4 5 6 7

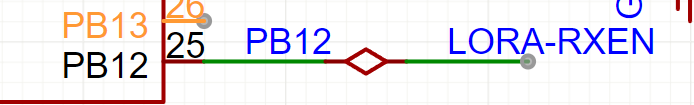

其他四个引脚分给主控的任意GPIO即可：

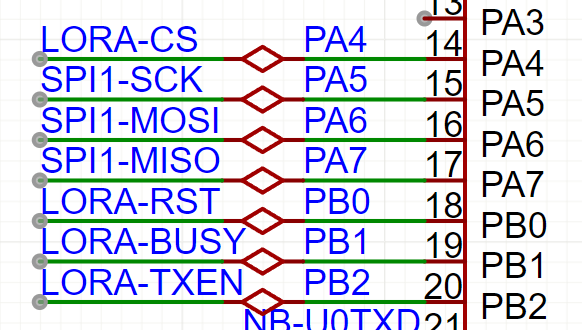

在主控芯片也对应连接上：

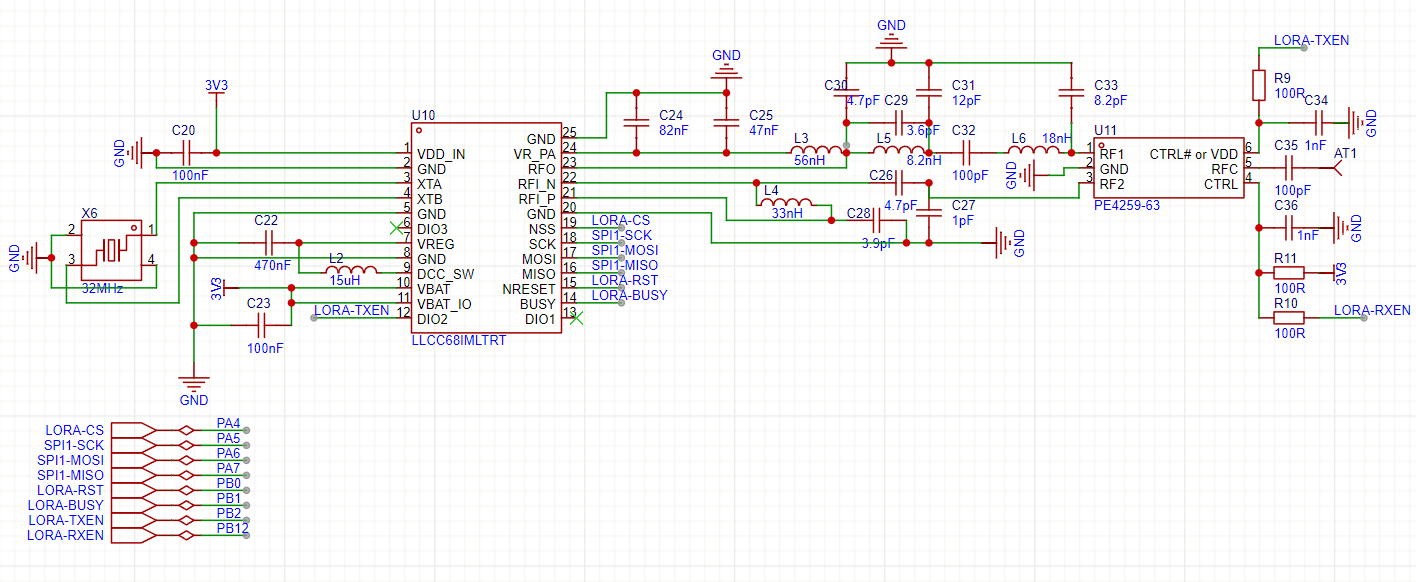

整体：

芯片的封装格式

QFP——四周有引脚的贴片封装

SOP——两侧有引脚的封装

BGA——引脚在底部
