ADC（Analog-to-Digital Converter，模数转换器）是STM32H743处理模拟信号的核心外设，能将传感器（如温湿度、电压、电流）输出的模拟电压转换为数字值，广泛应用于工业测控、消费电子等场景。STM32H743的ADC外设性能远超入门级STM32（如F1/F4）。

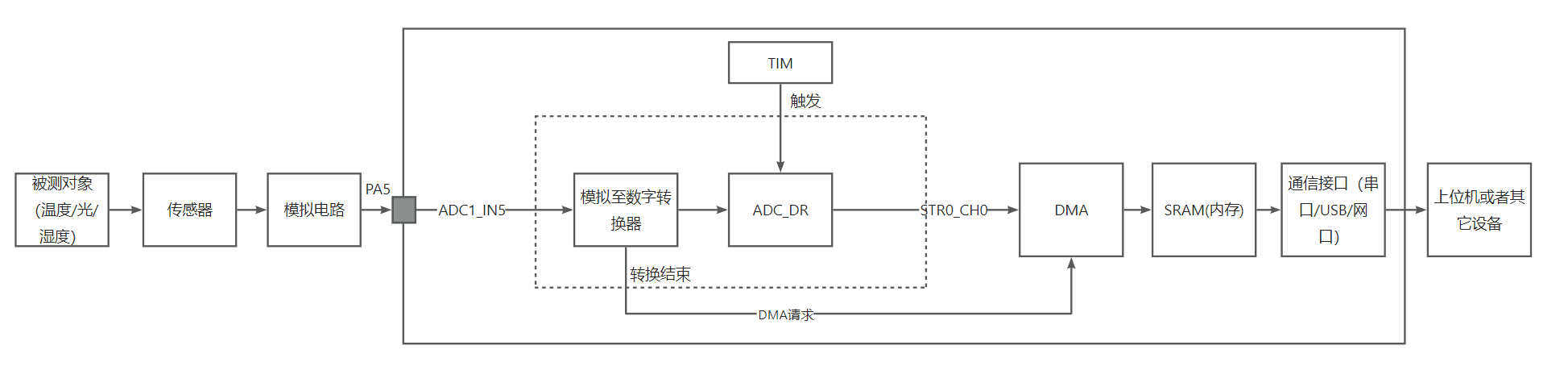

这是一个采集器的框架：

一、STM32H743 ADC 核心硬件特性

STM32H743内置3个独立的ADC控制器（ADC1/ADC2/ADC3），支持多通道、高精度、高速采样，核心特性如下：

特性	说明
分辨率	16位、12位（默认）、10位、8位、6位（分辨率越低，采样速度越快）
采样速率	最高3.6MSPS（12位分辨率下），支持批量采样模式
通道数量	每个ADC有16个外部通道（PA0PA7、PB0PB1等）+ 内部通道（温度传感器、参考电压、VBAT）
采样模式	单次采样、连续采样、扫描模式（多通道自动轮询）、间断模式
触发源	软件触发（手动启动）、硬件触发（TIM定时器、EXTI外部中断、DMA请求等）
数据对齐	右对齐（默认，新手推荐）、左对齐
转换模式	单转换、连续转换、多通道序列转换（支持规则通道/注入通道）
DMA支持	支持DMA自动读取转换结果（解放CPU，批量采样必备）
中断支持	转换完成、转换过半、注入转换完成、溢出错误等中断
电压范围	模拟输入电压范围：0---3.3V（需外部分压/放大适配非03.3V信号）
校准功能	内置自校准（消除偏移误差，提升精度）
双ADC模式	支持ADC1/ADC2/ADC3同步采样（如差分信号采集）

ADC 通道映射

STM32H743的ADC外部通道对应固定GPIO引脚，核心映射示例（以ADC1为例）：

ADC1通道	引脚	备注
CH0	PA0	常用模拟输入引脚
CH1	PA1
CH2	PA2
CH3	PA3
CH4	PA4
CH5	PA5
CH6	PA6
CH7	PA7
CH8	PB0
CH9	PB1
CH10~15	PC0~PC5	部分型号需复用配置

内部通道说明

内部通道	用途	转换值计算（参考）
温度传感器	测量芯片内部温度	温度(℃) = (V_sense - V25)/Avg_Slope + 25
VREFINT（参考电压）	校准ADC精度、测量电源电压	VREFINT实际值（约1.21V）/转换值 × ADC结果
VBAT（电池电压）	测量VBAT引脚电压	转换值 × 3.3/4096 × 2（内置1/2分压）

二、ADC 核心概念

1. 规则通道 vs 注入通道

规则通道（Regular Channel）：常规采样通道，最多16个，支持序列扫描（如轮询采集CH0~CH3）；
注入通道（Injected Channel）：“紧急”采样通道，最多4个，可打断规则通道采样（如故障检测）；

优先掌握规则通道，注入通道仅在特殊场景使用。

2. 采样时间

ADC采样需要一定时间（采样时钟周期数），采样时间越长，精度越高，但速度越慢：

采样时间配置范围：1.5~61.5个ADC时钟周期（H743 ADC时钟最大为72MHz）；
推荐配置：低速信号（如温度传感器）用23.5/47.5周期，高速信号（如音频）用1.5/7.5周期。

3. 转换流程（以12位右对齐为例）

ADC校准 → 配置通道/采样时间 → 启动转换；
对指定通道的模拟电压采样，转换为数字值（0~4095）；
转换结果存储到数据寄存器（ADC_DR）；
触发中断/DMA，CPU读取结果（或DMA自动搬运）；
数字值对应电压：V = 转换值 × 3.3 / 4096（如转换值2048 → 1.65V）。

三、STM32H743 ADC 配置步骤（HAL库+CubeMX）

推荐用STM32CubeMX可视化配置，结合HAL库编程，以ADC1_CH0（PA0）单次采样+阻塞读取为例，步骤如下：

步骤1：硬件准备

开发板：STM32H743核心板；
模拟信号：PA0引脚接可调电压源（0~3.3V），或直接接3.3V/GND测试；
注意：ADC引脚需配置为模拟输入模式（无上拉/下拉）。

步骤2：CubeMX 配置

开启ADC1外设：
- 进入“Analog → ADC1”，勾选“ADC1 Enable”；
- 分辨率：12 Bits（默认）；
- 数据对齐：Right Alignment（右对齐）；
- 扫描模式：Disabled（单次通道无需扫描）；
- 连续转换：Disabled（单次采样）；
- 触发源：Software Trigger（软件触发）。
配置通道参数：
- 点击“ADC1_IN0”（对应PA0），设置“Sampling Time”为23.5 Cycles；
- 规则通道序列：Sequence Length = 1，Rank 1 = ADC1_IN0。
配置引脚：
- PA0 → Analog Input（模拟输入模式，无复用功能）；
- 无需上拉/下拉（模拟引脚默认无）。
时钟配置：
- ADC时钟源：PCLK2（H743 PCLK2最大为72MHz）；
- ADC预分频器：默认（确保ADC时钟≤72MHz）。
生成代码：选择HAL库，生成MDK/STM32CubeIDE工程。

步骤3：HAL库核心API

函数	功能
HAL_ADC_Init()	初始化ADC外设（CubeMX自动生成）
HAL_ADC_Calibrate()	ADC自校准（提升精度，建议每次启动后执行）
HAL_ADC_Start()	启动ADC转换（阻塞式，等待转换完成）
HAL_ADC_PollForConversion()	轮询等待转换完成（配合HAL_ADC_Start使用）
HAL_ADC_GetValue()	读取ADC转换结果（数字值）
HAL_ADC_Start_IT()	启动ADC转换（中断式，非阻塞）
HAL_ADC_Start_DMA()	启动ADC转换（DMA式，批量采样）
HAL_ADC_IRQHandler()	ADC中断服务函数（需在stm32h7xx_it.c中实现）
HAL_ADC_ConvCpltCallback()	ADC转换完成回调函数（中断/DMA）
HAL_ADC_GetError()	获取ADC错误码（排查转换失败问题）

四、实战代码示例

示例1：单次采样（阻塞式，读取PA0电压）

#include "stm32h7xx_hal.h"

/* ADC句柄（CubeMX自动生成） */
ADC_HandleTypeDef hadc1;

/* 错误处理函数 */
void Error_Handler(void)
{
  while(1)
  {
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5); // LED闪烁表示错误
    HAL_Delay(500);
  }
}

/**
 * @brief  初始化ADC并执行自校准
 * @retval HAL_OK: 成功
 */
HAL_StatusTypeDef ADC_Init_Calibrate(void)
{
  // 1. ADC初始化
  if(HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    return HAL_ERROR;
  }

  // 2. ADC自校准（关键：提升精度）
  if(HAL_ADCEx_Calibration_Start(&hadc1, ADC_CALIB_OFFSET, ADC_SINGLE_ENDED) != HAL_OK)
  {
    return HAL_ERROR;
  }

  return HAL_OK;
}

/**
 * @brief  读取ADC单次转换值并计算电压
 * @retval 电压值（单位：mV）
 */
uint16_t ADC_Read_Voltage(void)
{
  uint32_t adc_value = 0;
  uint16_t voltage_mv = 0;

  // 1. 启动ADC转换
  HAL_ADC_Start(&hadc1);

  // 2. 轮询等待转换完成（超时时间100ms）
  if(HAL_ADC_PollForConversion(&hadc1, 100) != HAL_OK)
  {
    Error_Handler();
  }

  // 3. 读取转换值（12位右对齐，范围0~4095）
  adc_value = HAL_ADC_GetValue(&hadc1);

  // 4. 计算电压（mV）：V = adc_value * 3300 / 4096
  voltage_mv = (uint16_t)(adc_value * 3300 / 4096);

  // 5. 停止ADC转换
  HAL_ADC_Stop(&hadc1);

  return voltage_mv;
}

int main(void)
{
  /* 初始化HAL库、系统时钟、ADC、GPIO（LED） */
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_ADC1_Init();

  // ADC初始化并校准
  if(ADC_Init_Calibrate() != HAL_OK)
  {
    Error_Handler();
  }

  uint16_t voltage = 0;

  while (1)
  {
    // 读取PA0电压（每1秒读取一次）
    voltage = ADC_Read_Voltage();

    // 调试输出（可通过串口打印，如：printf("PA0 Voltage: %d mV\r\n", voltage);）
    HAL_Delay(1000);
  }
}

示例2：多通道扫描+DMA（批量采样CH0~CH3）

适合需要同时采集多个模拟信号的场景（如温湿度、光照、电压），解放CPU：

/* DMA句柄（CubeMX配置ADC1_DMA，如DMA1_Channel1） */
DMA_HandleTypeDef hdma_adc1;

/* 存储4个通道的转换结果（CH0~CH3） */
uint32_t adc_dma_buf[4] = {0};

/**
 * @brief  初始化ADC+DMA，启动连续扫描
 */
void ADC_DMA_Init(void)
{
  // 1. ADC初始化+校准
  ADC_Init_Calibrate();

  // 2. 配置ADC规则通道序列（CH0~CH3，长度4）
  ADC_ChannelConfTypeDef sConfig = {0};
  // Rank1: CH0
  sConfig.Channel = ADC_CHANNEL_0;
  sConfig.Rank = ADC_REGULAR_RANK_1;
  sConfig.SamplingTime = ADC_SAMPLETIME_23CYCLES_5;
  HAL_ADC_ConfigChannel(&hadc1, &sConfig);
  // Rank2: CH1
  sConfig.Channel = ADC_CHANNEL_1;
  sConfig.Rank = ADC_REGULAR_RANK_2;
  HAL_ADC_ConfigChannel(&hadc1, &sConfig);
  // Rank3: CH2
  sConfig.Channel = ADC_CHANNEL_2;
  sConfig.Rank = ADC_REGULAR_RANK_3;
  HAL_ADC_ConfigChannel(&hadc1, &sConfig);
  // Rank4: CH3
  sConfig.Channel = ADC_CHANNEL_3;
  sConfig.Rank = ADC_REGULAR_RANK_4;
  HAL_ADC_ConfigChannel(&hadc1, &sConfig);

  // 3. 开启ADC连续转换模式
  hadc1.Init.ContinuousConvMode = ENABLE;

  // 4. 启动ADC DMA转换（循环模式，持续采样）
  HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_dma_buf, 4);
}

/* ADC1 DMA中断服务函数（stm32h7xx_it.c） */
void DMA1_Channel1_IRQHandler(void)
{
  HAL_DMA_IRQHandler(&hdma_adc1);
}

/* ADC DMA转换完成回调函数（每次完成4个通道采样触发） */
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
  if(hadc->Instance == ADC1)
  {
    // 处理转换结果（如计算每个通道的电压）
    uint16_t ch0_volt = adc_dma_buf[0] * 3300 / 4096;
    uint16_t ch1_volt = adc_dma_buf[1] * 3300 / 4096;
    uint16_t ch2_volt = adc_dma_buf[2] * 3300 / 4096;
    uint16_t ch3_volt = adc_dma_buf[3] * 3300 / 4096;

    // 调试输出或数据处理
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
  }
}

// 主函数中调用
// int main(void)
// {
//   HAL_Init();
//   SystemClock_Config();
//   MX_GPIO_Init();
//   MX_ADC1_Init();
//   MX_DMA_Init(); // 初始化DMA
//
//   ADC_DMA_Init(); // 启动ADC DMA采样
//
//   while (1)
//   {
//     // CPU可处理其他任务（如串口上报、逻辑控制）
//   }
// }

五、常见问题与避坑指南

1. 转换值错误/精度低

原因1：未执行ADC校准：每次上电/复位后必须执行自校准，否则偏移误差大；
原因2：采样时间过短：低速模拟信号（如温度传感器）需足够采样时间（≥15Cycles）；
原因3：引脚配置错误：ADC引脚未设为“Analog Input”，或误配成数字模式/上拉下拉；
原因4：电源噪声：模拟电源（VDD_A）需滤波（外接100nF电容），避免数字电路干扰；
排查技巧：将ADC引脚接3.3V，理想转换值应为4095；接GND应为0，验证硬件是否正常。

2. DMA模式采样失败

DMA通道映射错误：需查手册确认ADC对应的DMA通道（如ADC1→DMA1_Channel1）；
DMA地址配置错误：ADC数据寄存器地址（&hadc1.Instance->DR）、缓冲区地址需正确；
未开启DMA中断：NVIC未使能DMA中断，导致回调函数不执行；
缓冲区长度不匹配：DMA传输长度需与ADC通道数一致。

3. 多通道扫描顺序错误

规则通道的Rank值需与采样顺序一致（Rank1=第一个采样通道，Rank2=第二个）；
扫描模式未开启（ContinuousConvMode=ENABLE，ScanConvMode=ENABLE）。

4. 电压计算错误

右对齐vs左对齐：12位右对齐转换值范围04095，左对齐为065535（需调整计算公式）；
参考电压错误：H743 ADC参考电压为3.3V（VREF+），若外部接其他参考电压需修改公式。

5. 硬件触发不工作

触发源配置错误（如TIM定时器触发需配置TRGO输出）；
触发极性/边沿配置错误（如上升沿/下降沿触发）。

六、ADC原理

1.常见的ADC类型

类型	转换速度	精度范围	功耗	成本	核心优势
逐次逼近型（SAR）	中速	8~16 位	低	中	性价比高，适用场景广
流水线型（Pipeline）	高速～超高速	8~20 位	中高	高	高速 + 高精度，适合射频 / 雷达
积分型（双斜率）	极慢	16~24 位	低	低	抗干扰强，适合高精度测量
闪存型（Flash）并行比较型	超高速（最快）	4~8 位	极高	极高	纳秒级转换，适合超高频信号
Sigma-Delta（Σ-Δ）	低速～中速	16~24 位 +	低	中	超低噪声，适合音频 / 传感

2.并行比较型的ADC原理

精度低，成本高

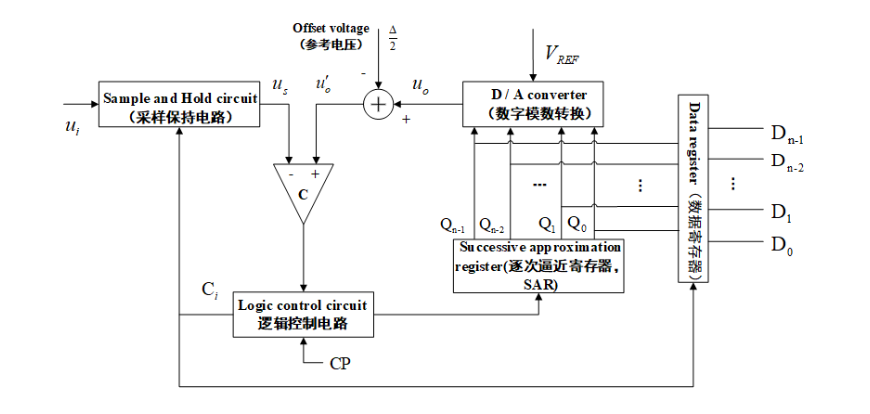

3.逐次逼近型的ADC原理

转换速度慢

分辨率和采样速度相互矛盾，分辨率越高，采样速率越低

4.ADC的特性参数

分辨率：ADC能辨别的最小模拟量 8 10 12 16 位等

转换时间：完成一次AD转换需要的时间，转换时间越短，采样率就越高

精度：最小刻度基础上叠加各种误差的参数，受ADC性能/温度/等影响

量化误差：用数字量近似表示模拟量，采用四舍五入原则，此过程产生的误差叫量化误差

5.STM32 ADC特性

主要特性	F1	F4	F7	H7
ADC 类型	逐次逼近型
分辨率	12 位	6/8/10/12 位	6/8/10/12 位	8/10/12/14/16 位
ADC 时钟频率	14MHz（max）	36MHz（max）	36MHz（max）	36MHz（max）
采样时间	采样时间越长，转换结果相对越准确，但是转换速度就越慢
转换时间	与 ADC 时钟频率、分辨率和采样时间等有关
供电电压	2.4V~3.6V（全速运行）
参考电压	一般为 3.3V
输入电压	0-3.3V
