项目功能：

利用单片机AT89C51、9个LED指示灯以及LED数码管组成带倒计时显示的交通灯控制系统。
东西南北四个路口各三个LED指示灯，分别为红色、黄色、绿色。绿灯先亮9秒，最后2秒快闪，然后黄灯亮3秒，最后红灯亮9秒。南北向、东西向交替通行。南北向、东西向各有一位数码管显示红灯倒计时。


---

项目文件：

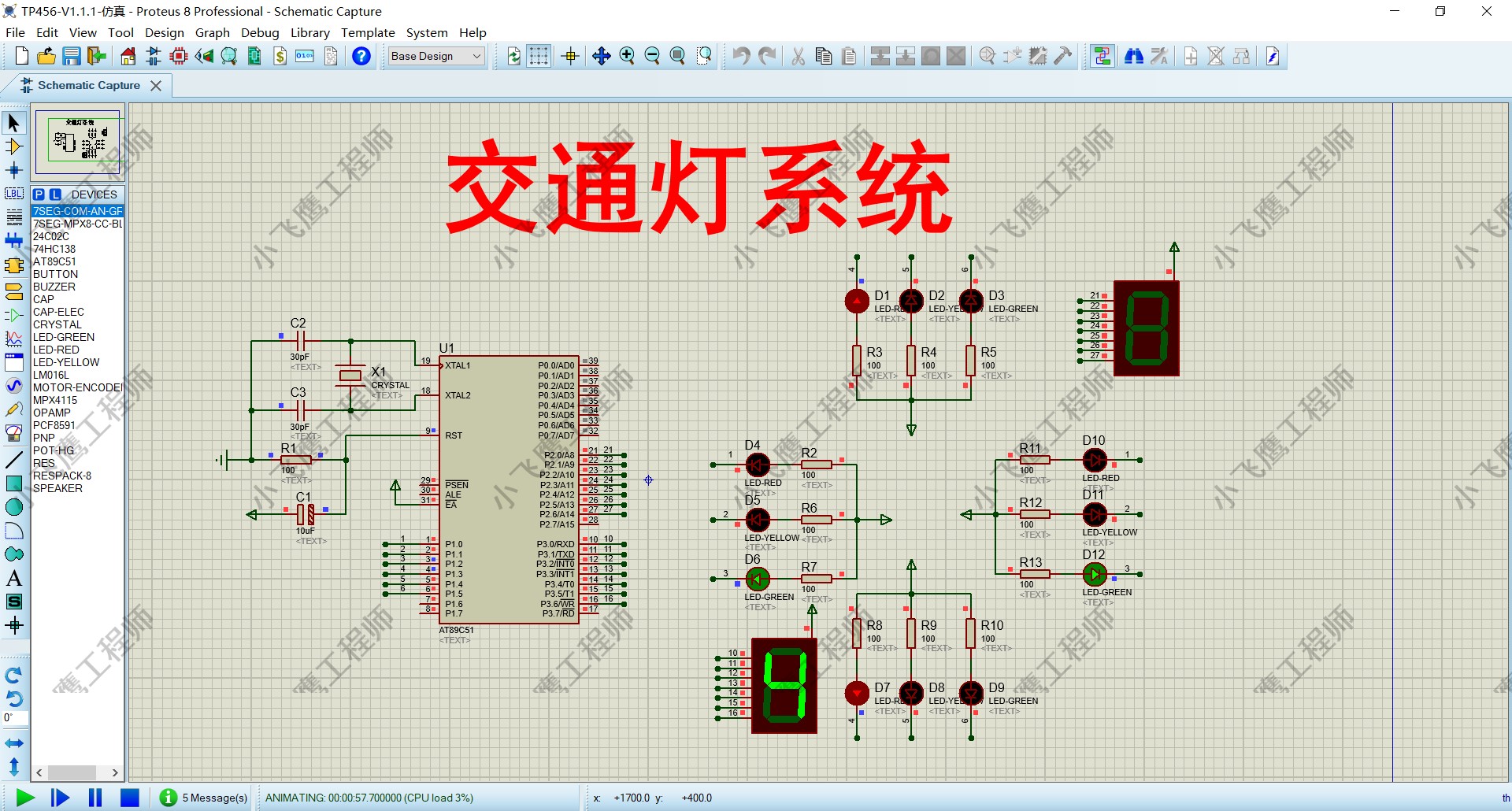

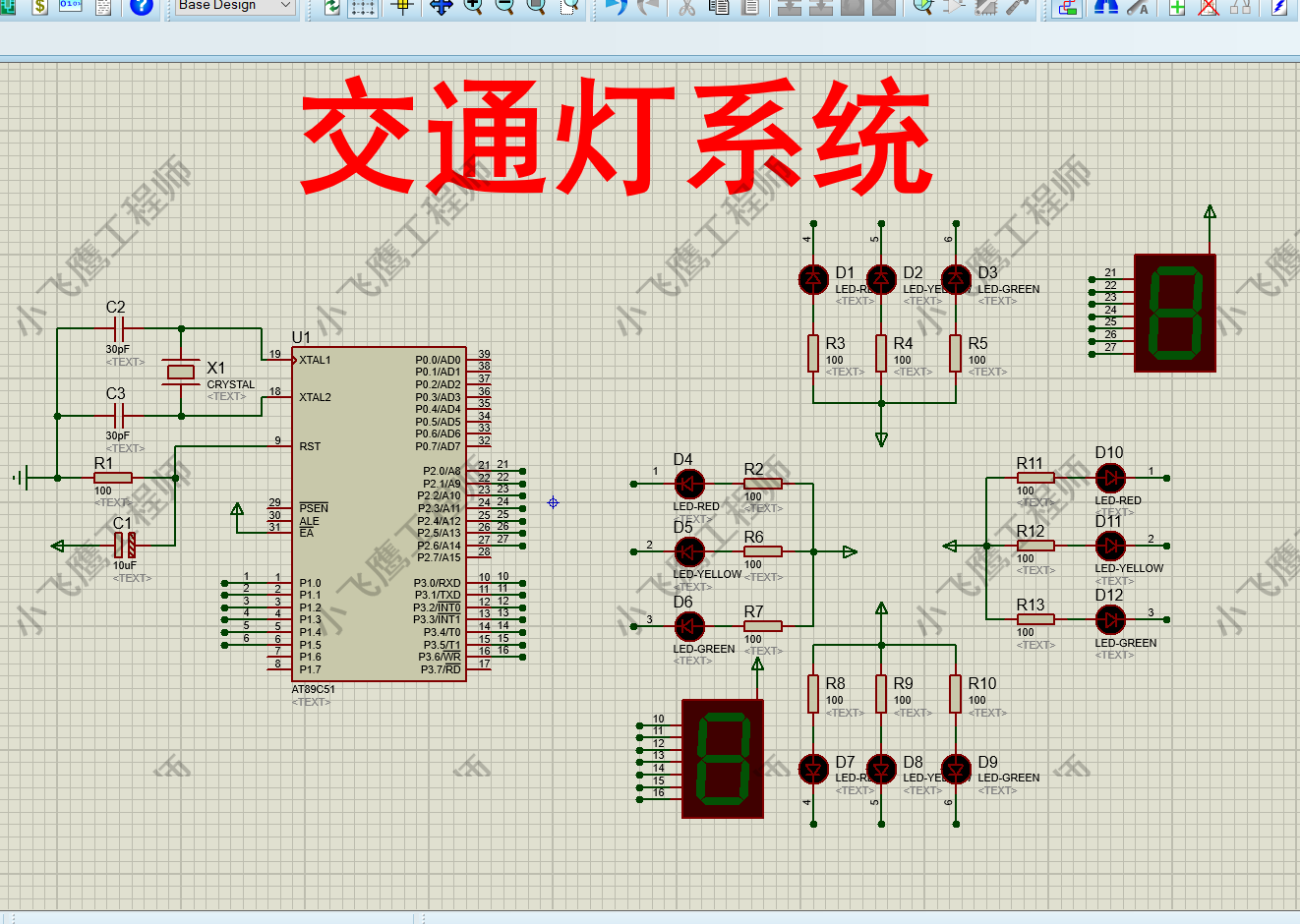

一、Proteus仿真源文件

​

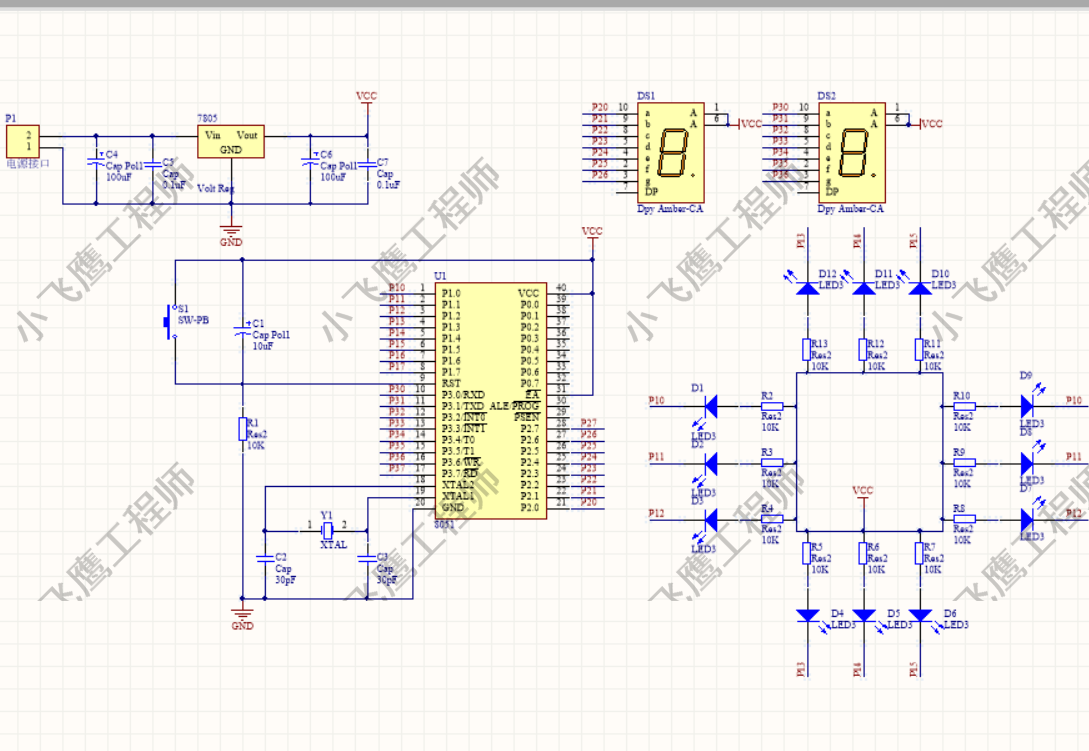

二、AD原理图文件

​

二、报告说明书

三、系统流程图

​

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	10uf	1
电容	30pf	2
晶振	12MHZ	1
电阻	10k	1
LED	黄色	4
LED	绿色	4
LED	红色	4
电阻	100欧	12
数码管	1位共阳	2

五、Keil c语言程序源代码(部分)

#include "reg51.h"
#define uchar unsigned char
#define uint unsigned int
//数码管编码
uchar code smgduan[10]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
//主函数
void main()
{
	TMOD|=0X01;//初始化定时器
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		 //东西绿灯亮
		 time=10000;//9s
		 P1=0xf3;
		 while(time>2000)
		 {
		 	P3=smgduan[time/1000];
		 }
		 while(time>0)//快闪
		 {
		 	P3=smgduan[time/1000];
			if(time%100>50)
			   P1=0xf7;
			else
				P1=0xf3;
		 }
		 //黄灯亮
		 P3=0xff;
		 time=10000;//9s
		 P1=0xde;
		 while(time>2000)
		 {
		 	P2=smgduan[time/1000];
		 }
		 while(time>0)//快闪
		 {
		 	P2=smgduan[time/1000];
			else
				P1=0xde;
		 }
		 //黄灯亮
		 P2=0xff;
		 time=3000;
		 P1=0xee;
		 while(time>0);
	}
}
//定时器中断
void Timer0() interrupt 1
{
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
	if(time>0)
		time--;
}

六、全套资料包含

​
