PCB设计笔记

前言

不少 PCB 新手认为只要原理图无误，布线随意连接即可。但实际工程中，布线细节直接决定电路板的稳定性、抗干扰能力与成品良率。

一、综合总则

PCB 布线核心通用规则、优先级逻辑与基础禁忌，是整个布线工作的总纲领，所有布线操作都需要遵循以下要求：

1. 基础走线规范
   布线优先选择顶层走线，减少过孔带来的信号损耗与串扰；走线严禁使用 90° 直角、锐角转角，统一采用 135° 斜角，避免线路阻抗不连续。电源线需要根据载流需求适当加粗，同时线宽不得超过焊盘尺寸，防止焊接时出现连锡问题。
2. 去耦电容布局原则
   电源通路需先经过去耦电容滤波，再接入芯片引脚；多颗电容并联使用时，小容量电容必须更靠近芯片电源端，且电容就近接地，分层滤除高低频干扰，保障供电纯净。
3. 特殊信号防护规则
   晶振、时钟这类高频敏感信号，走线做到短、直、等长；线路远离电路板边缘、安装孔等区域，规避加工损伤与外部干扰；高频信号遵循 3W 原则，降低线间串扰。
4. 布线优先级顺序
   遵循「关键元件→关键信号→普通线路」的优先级分步布线，优先完成单片机、晶振、电源等核心部分，再处理普通 IO 与外设连线，避免后期线路拥堵、强行改线。

二、EDA 工具设置与进阶布线技巧

完成基础规则梳理后，接下来结合嘉立创 EDA 实操，讲解布线常用功能、效率设置与差分线路布线方法

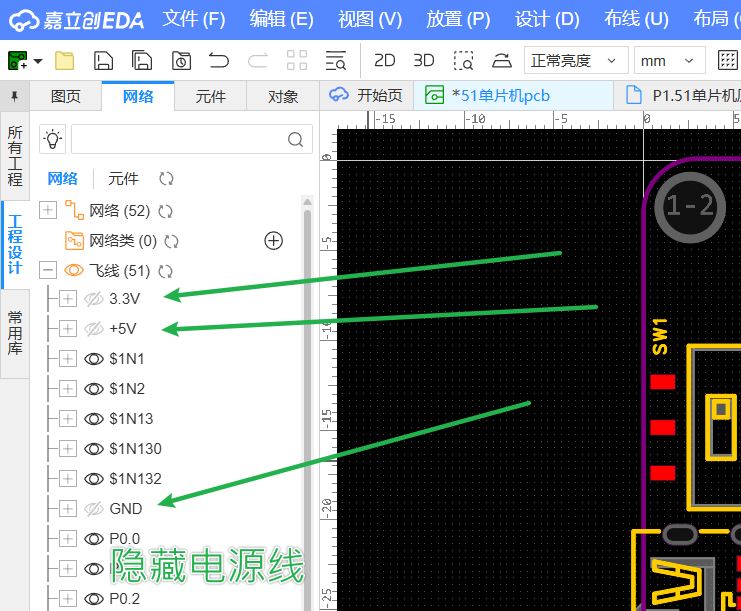

布线过程中界面飞线杂乱会干扰视线，可在软件面板中隐藏电源、地网络飞线，只保留普通信号线飞线，界面更加清爽，专注完成核心线路布设。

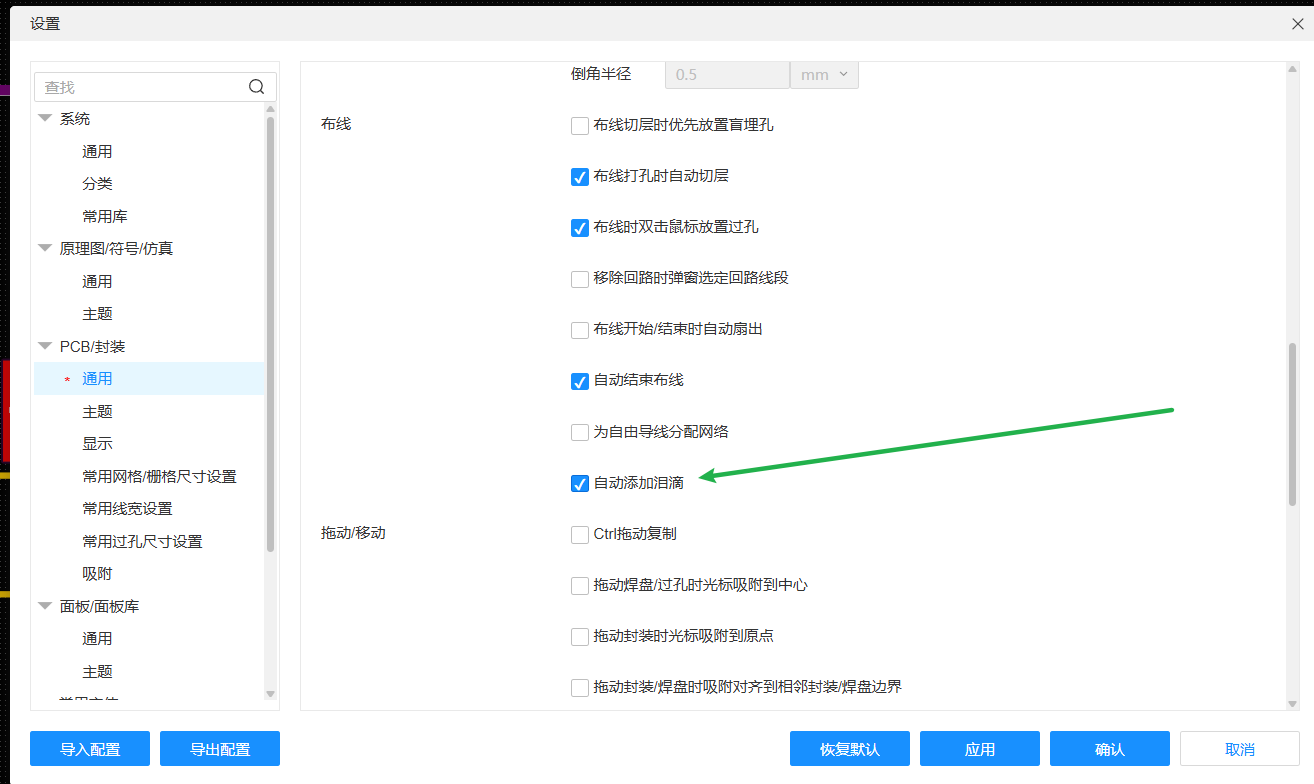

开启自动泪滴功能是布线必备设置。泪滴可以增大走线与焊盘的接触面积，分散机械应力，既能防止生产、焊接过程中焊盘脱落，也能提升线路连接可靠性，建议布线前提前开启该功能

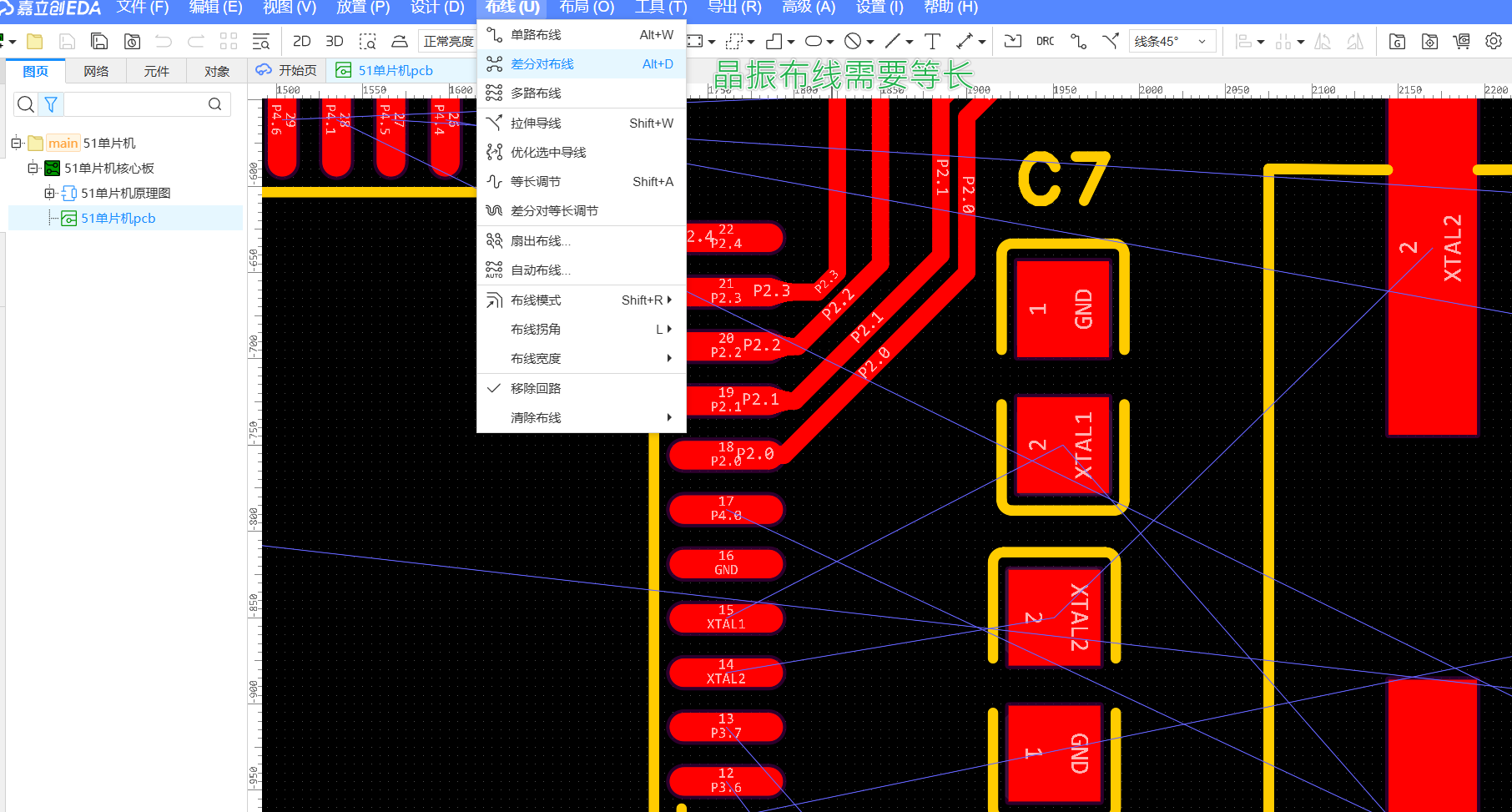

针对晶振这类对等长要求高的信号，使用 EDA 内置差分对布线功能。工具可自动约束两条走线长度、间距，保证差分信号同步传输，是新手做好晶振布线的高效方案。

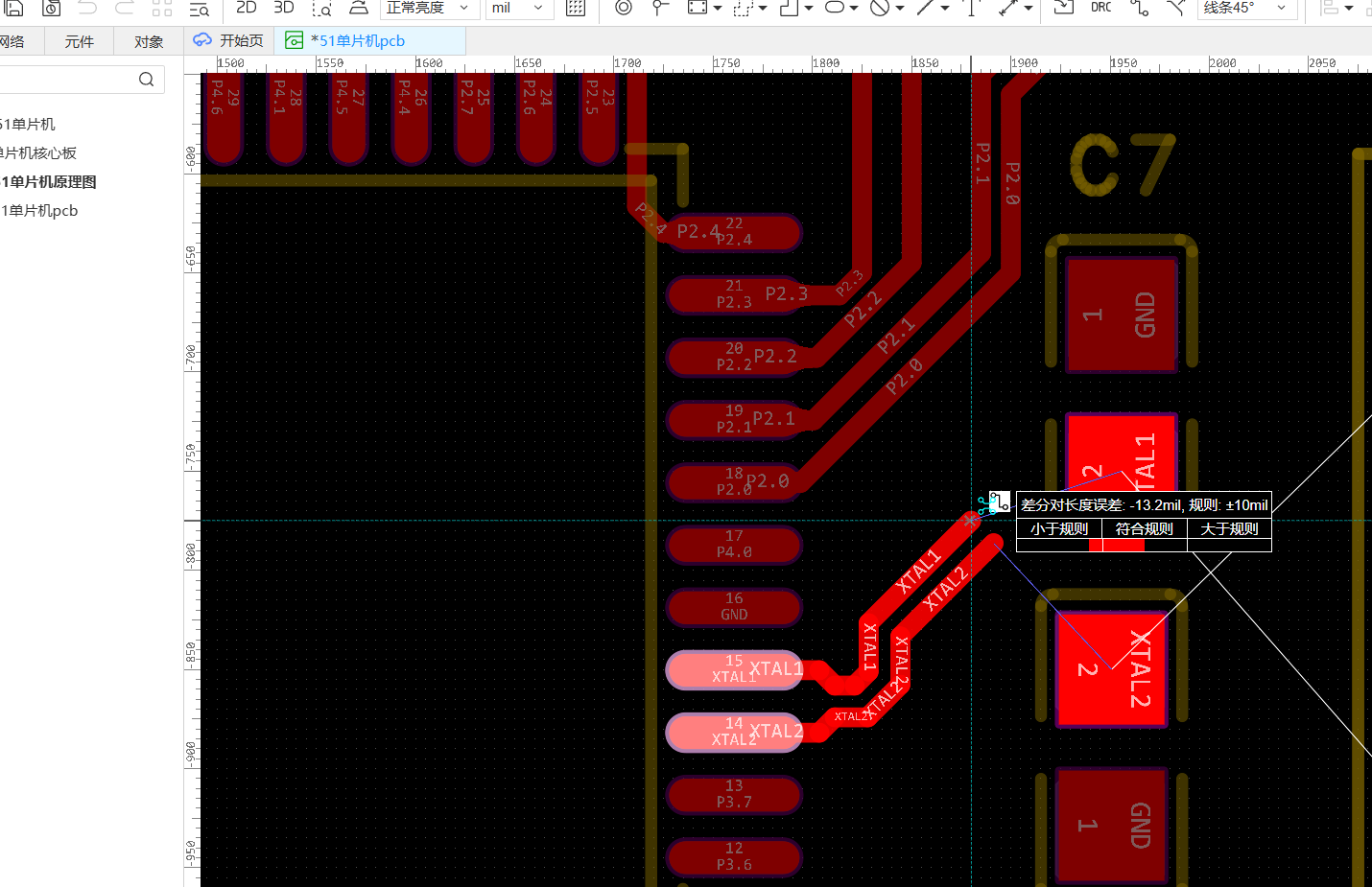

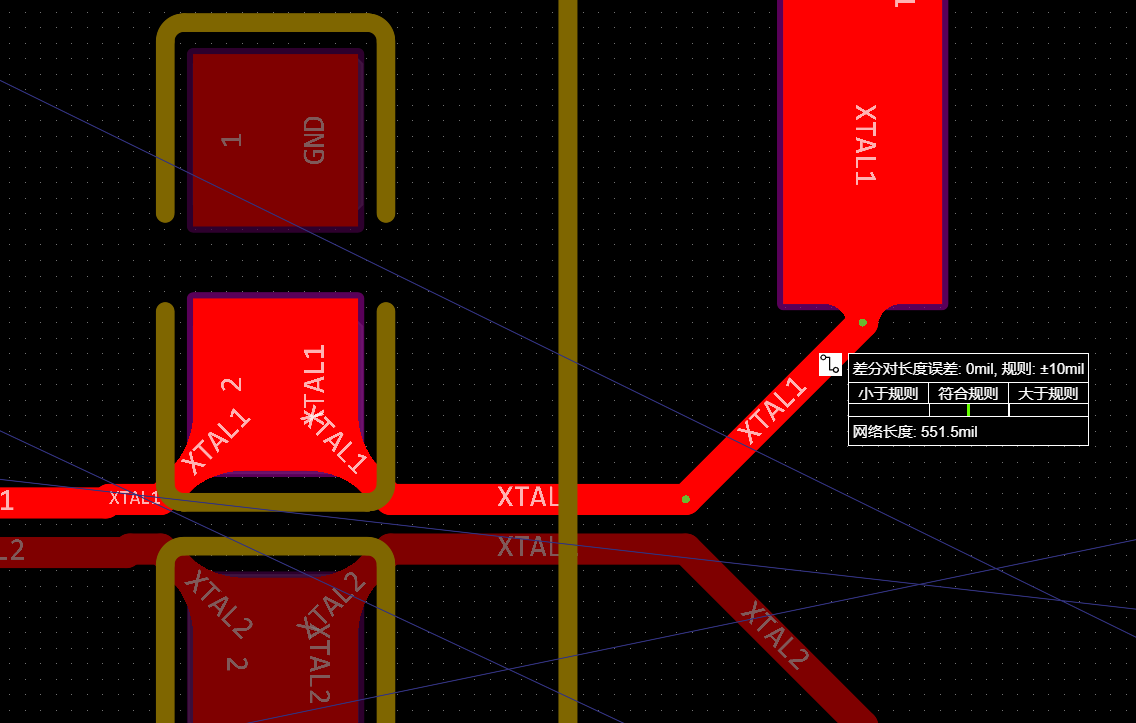

差分布线完成后，可借助软件的等长校验功能复核线路长度，修正微小长度偏差，进一步保证时钟信号质量，杜绝因走线不等长引发的电路工作异常。

三、过孔、晶振屏蔽与换层走线细节

聚焦过孔参数、晶振全方位防护、多层走线冲突解决、线宽管控等实操细节，也是 PCB 布线最容易踩坑的环节

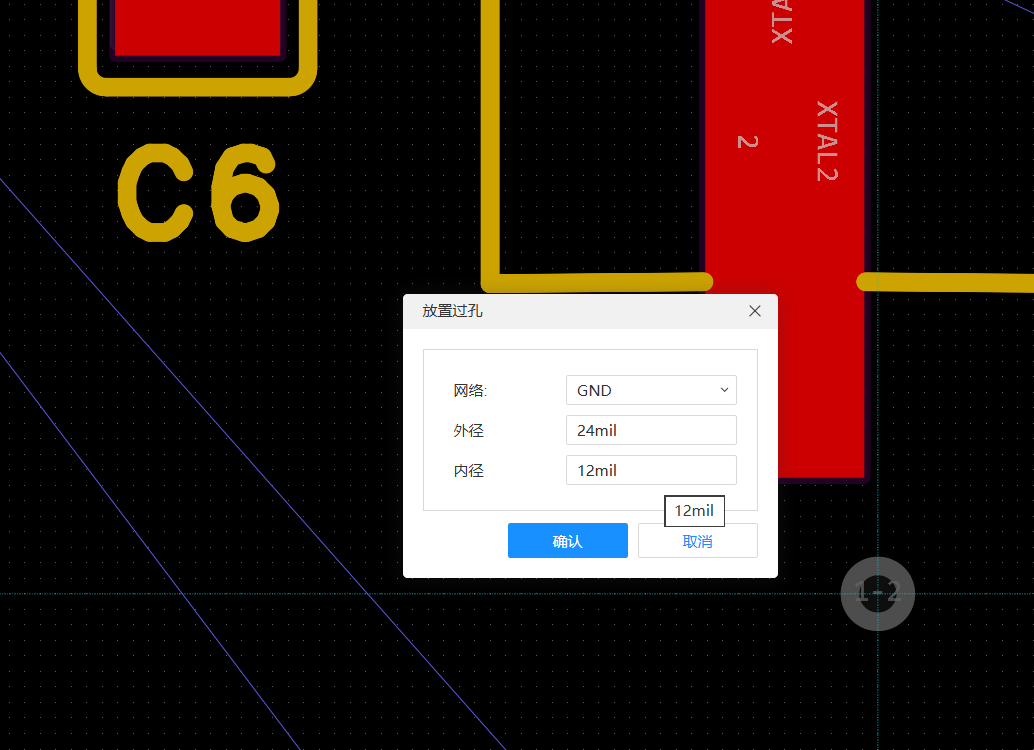

统一规范过孔尺寸，常规信号、接地过孔推荐使用外径 24mil、内径 12mil标准规格。过孔是顶层、底层换层的核心载体，标准尺寸兼顾导通能力与板内布局空间

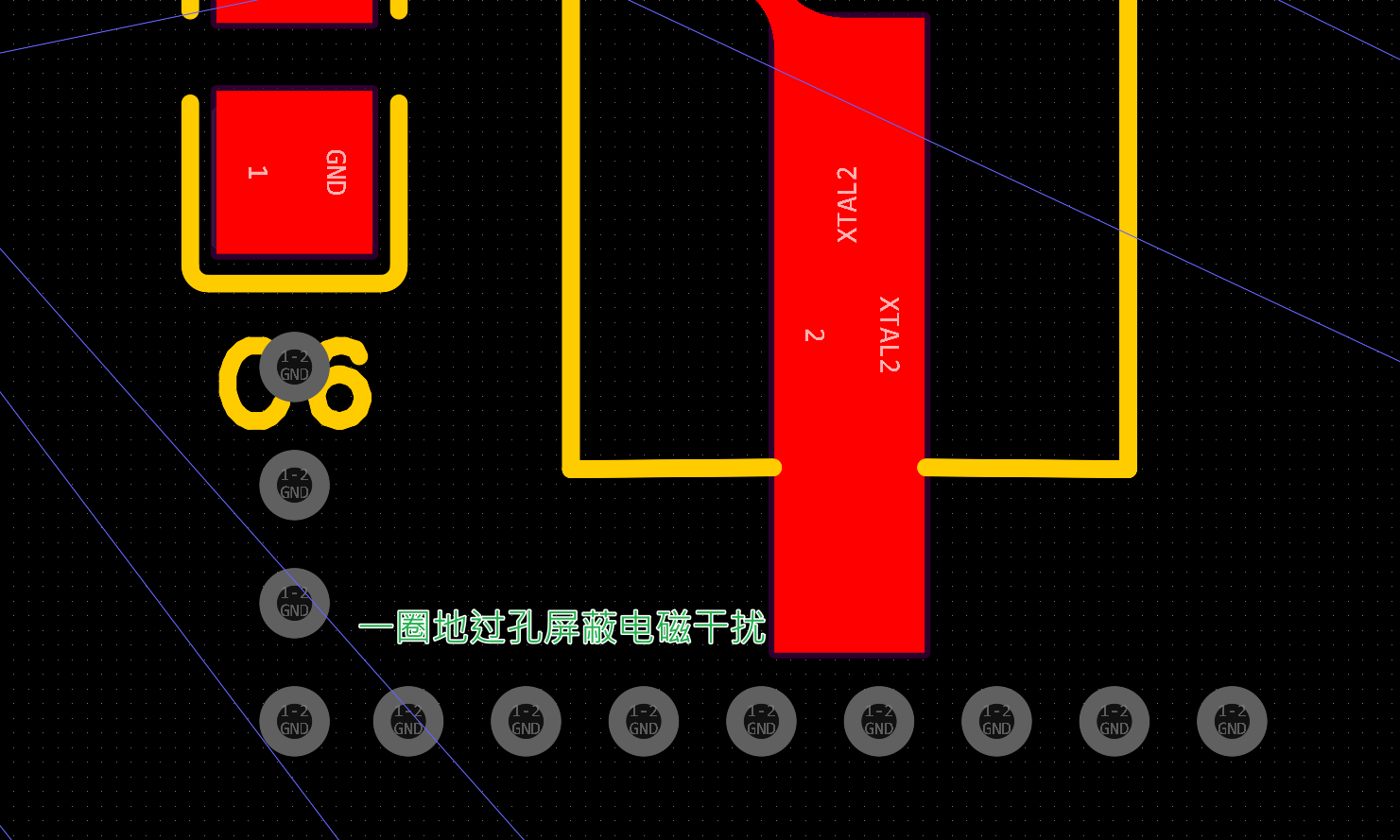

晶振区域采用GND 过孔围堵方案，在晶振外围均匀打一圈接地过孔，模拟法拉第笼结构，从物理层面隔绝外部电磁干扰，保护时钟核心电路。

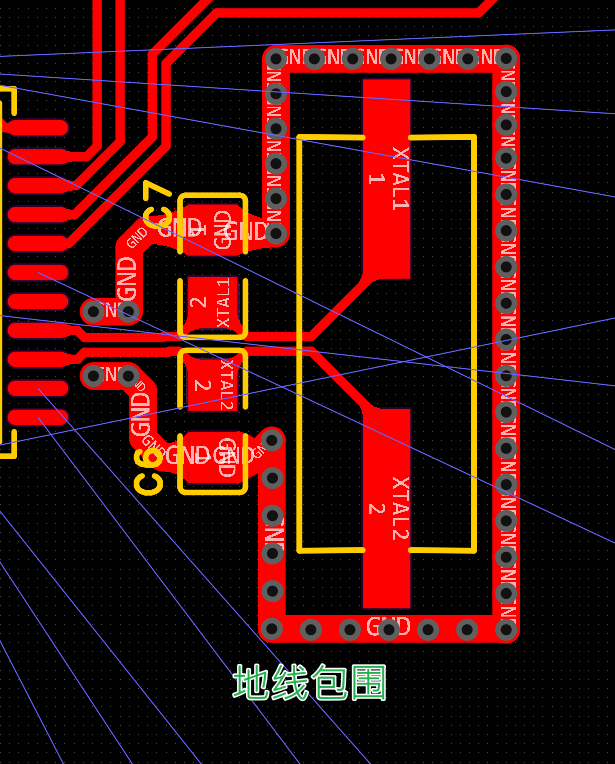

在过孔防护基础上，使用地线将晶振及周边负载电容完整包围，形成双层防护；晶振配套的负载电容紧贴引脚放置，并且就近接地，缩短接地回路。

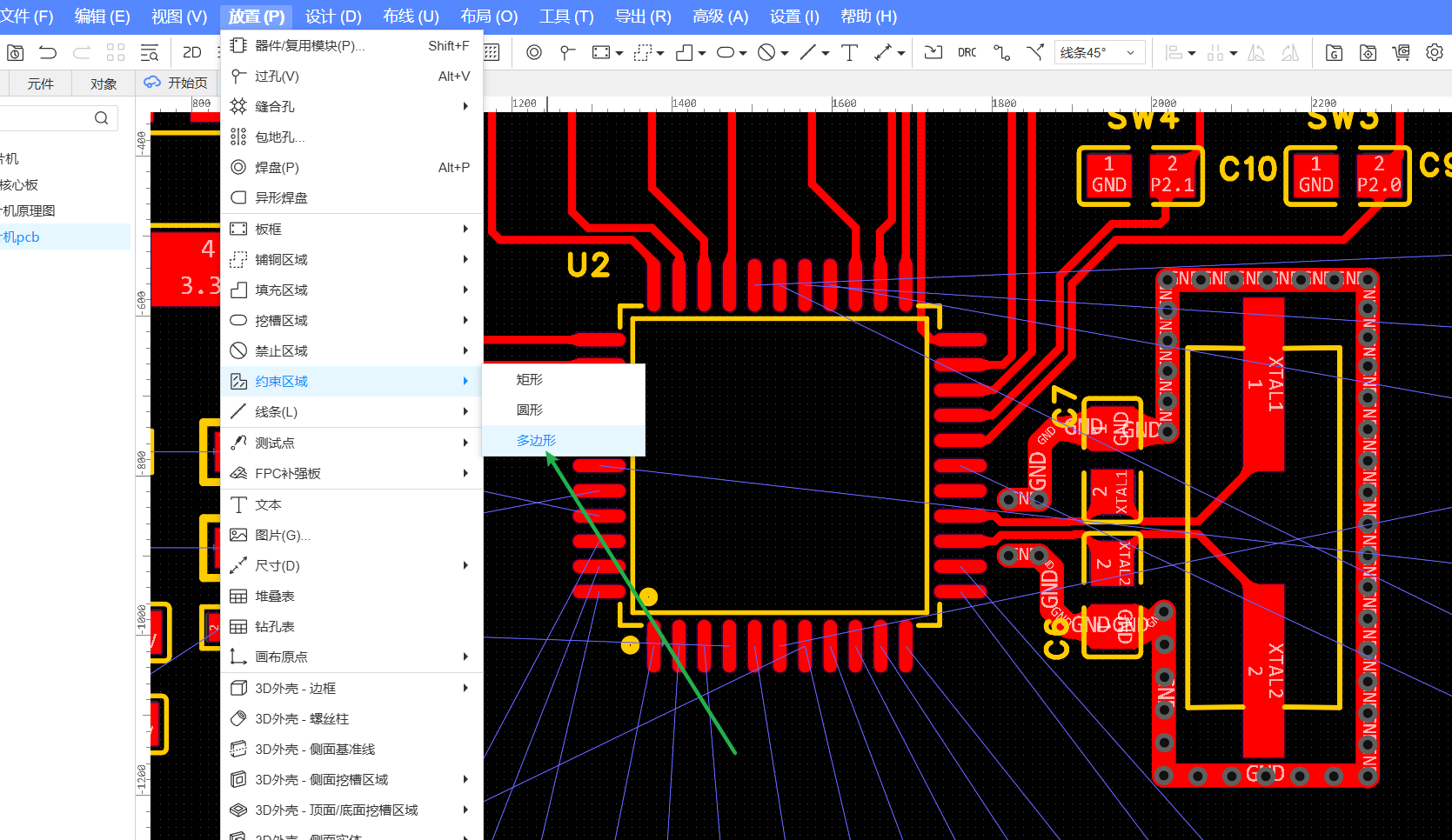

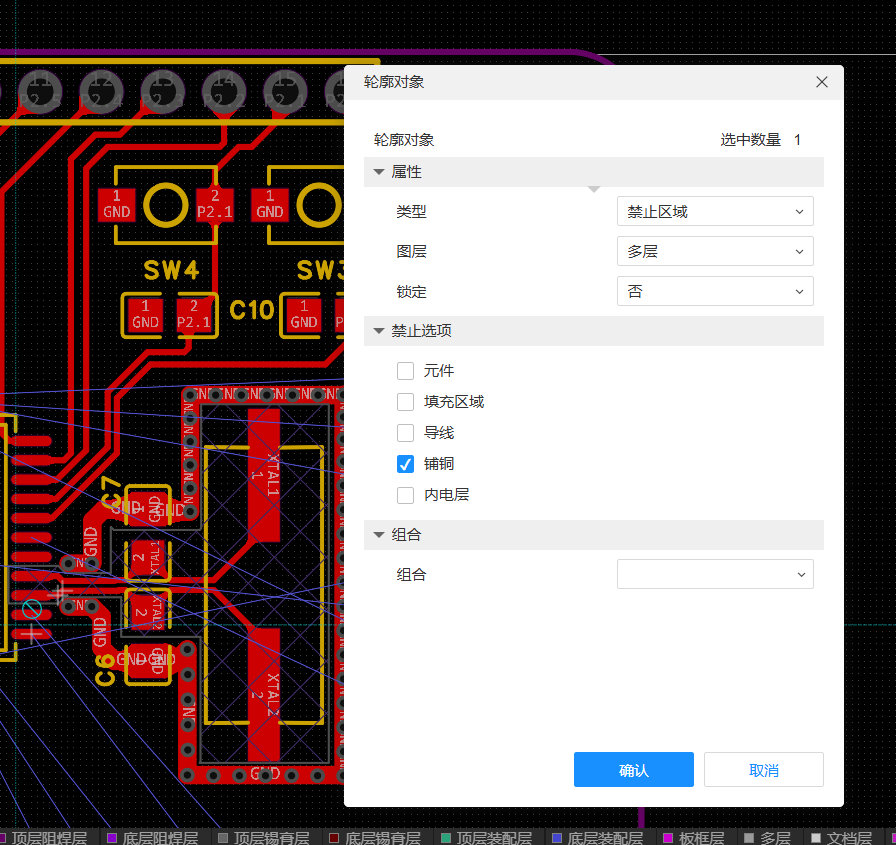

为晶振区域添加禁止铺铜约束区域。在嘉立创 EDA 中通过「放置 - 约束区域」划定范围，并开启禁止铺铜属性，防止后续铺铜产生寄生电容，导致晶振无法正常起振。

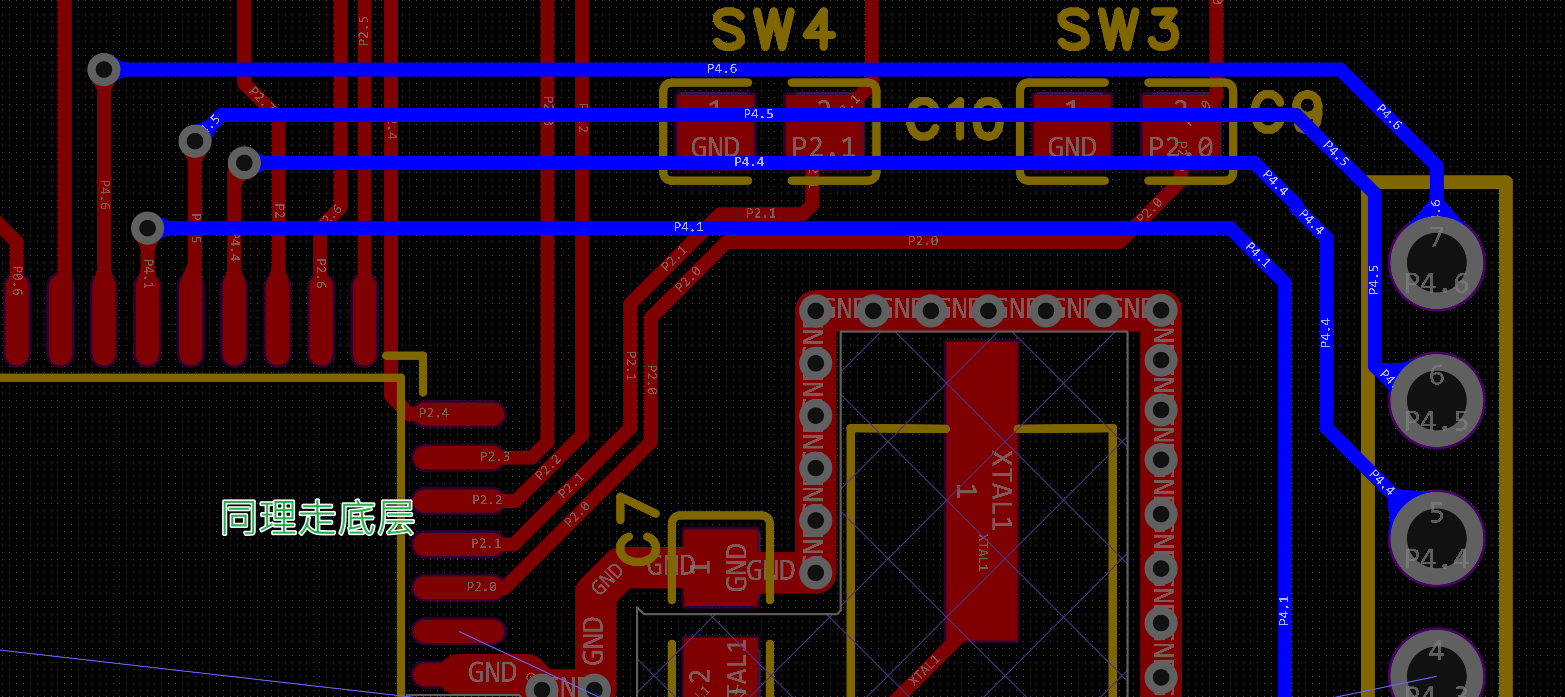

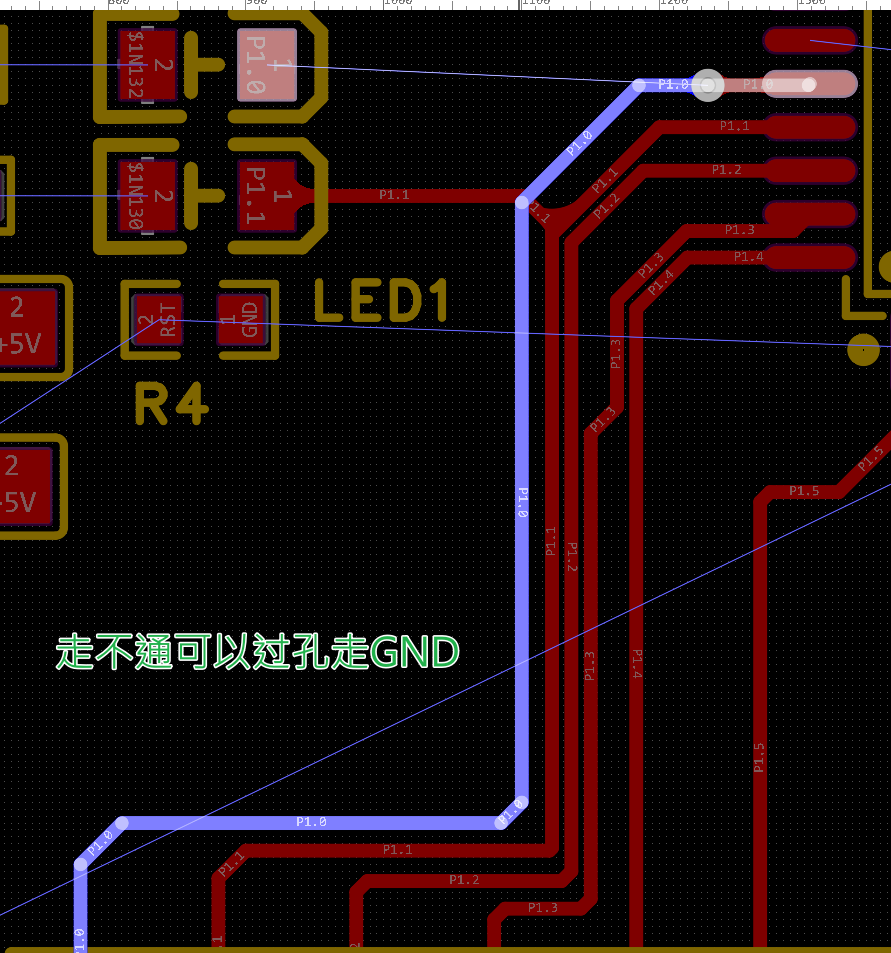

顶层线路出现拥堵、无法连通时，使用过孔切换至底层继续布线。合理利用双层板空间解决走线冲突，过孔严禁直接打在焊盘之上，避免破坏焊盘结构。

双层板走线遵循层间正交原则：顶层线路与底层线路尽量垂直交叉，大幅降低相邻两层线路之间的电容耦合与信号串扰，提升整体信号完整性。

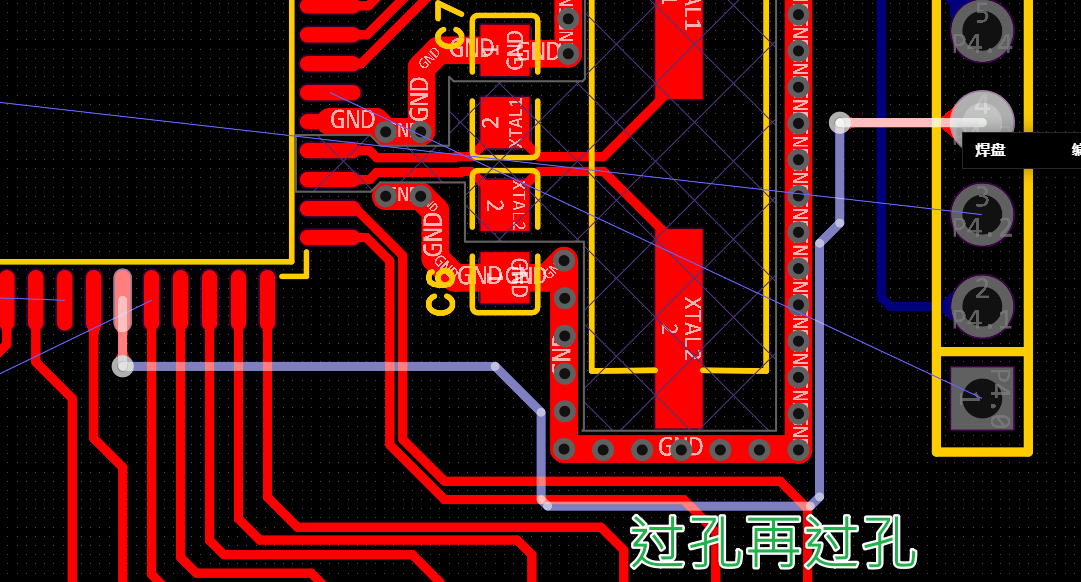

针对复杂布线场景，可采用多次换层走线：顶层→过孔转底层→布线→再次过孔转回顶层，灵活绕开密集元件与线路，保证所有线路连通顺畅。

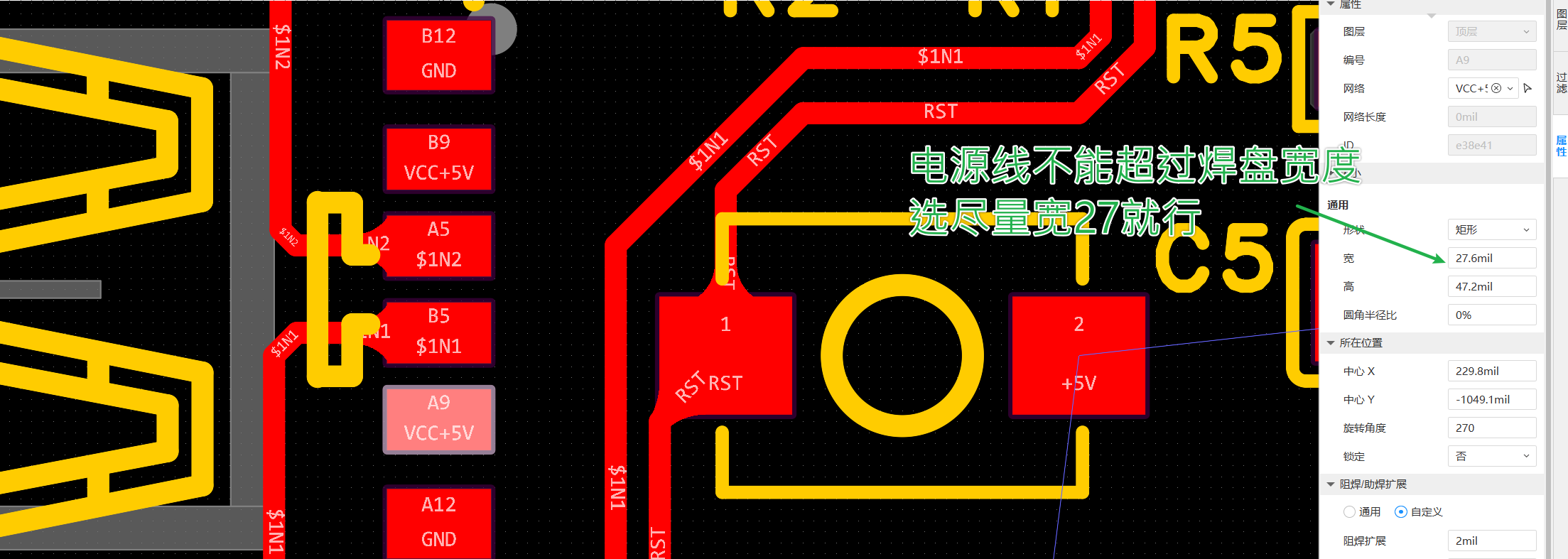

再次强调电源线宽管控：电源线按需加粗满足载流，但严格控制线宽不超出焊盘范围，兼顾供电能力与焊接工艺性，避免宽线引发短路、连锡缺陷。

四、整板铺铜实操规范

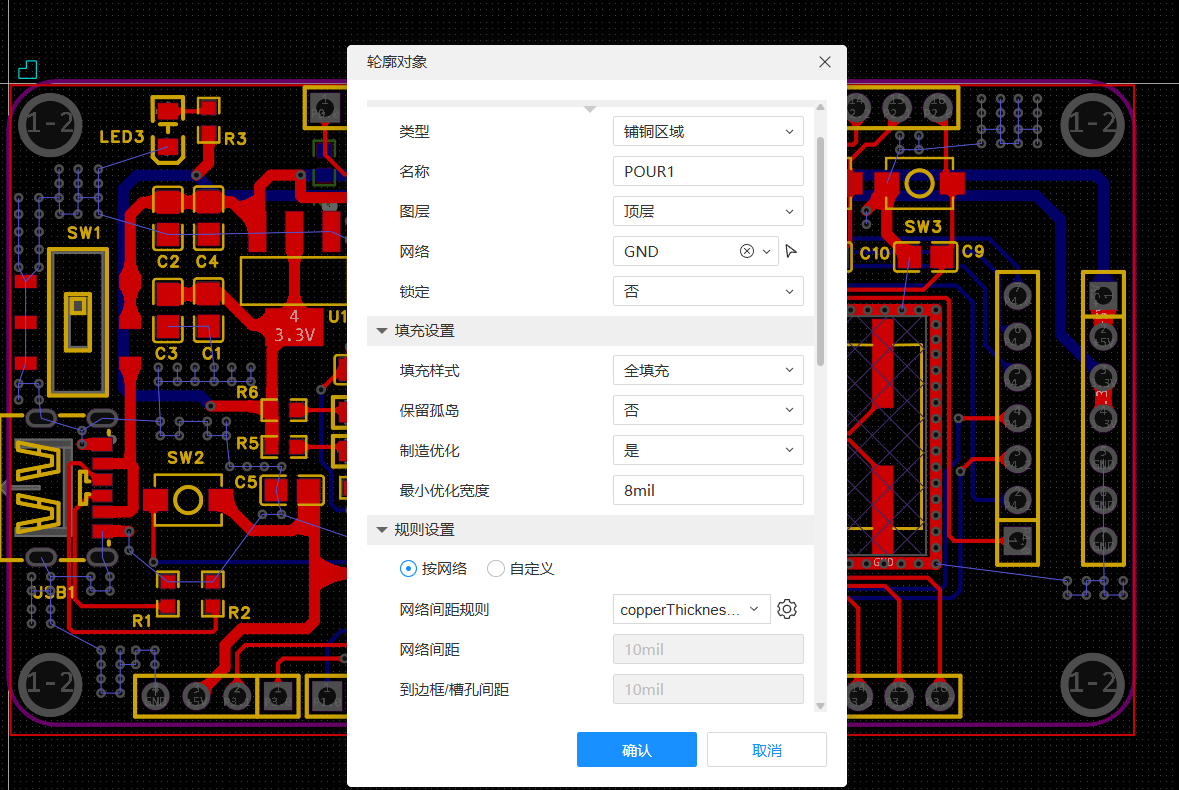

最后两张截图为 PCB 收尾工序铺铜的完整设置与操作要点，铺铜直接影响电路板接地、散热、抗干扰与信号回流，规范操作如下：

优先选择 GND 网络 进行全局铺铜，构建完整地平面，优化信号回流路径；
填充样式选择全填充，相比网格铜，抗干扰、散热效果更优；
开启自动删除孤岛铜箔，孤立铜箔无电气作用，还易引发短路风险；
铜箔与信号线间距统一设置为 10mil，保证电气安全距离

铺铜配套优化与禁忌：

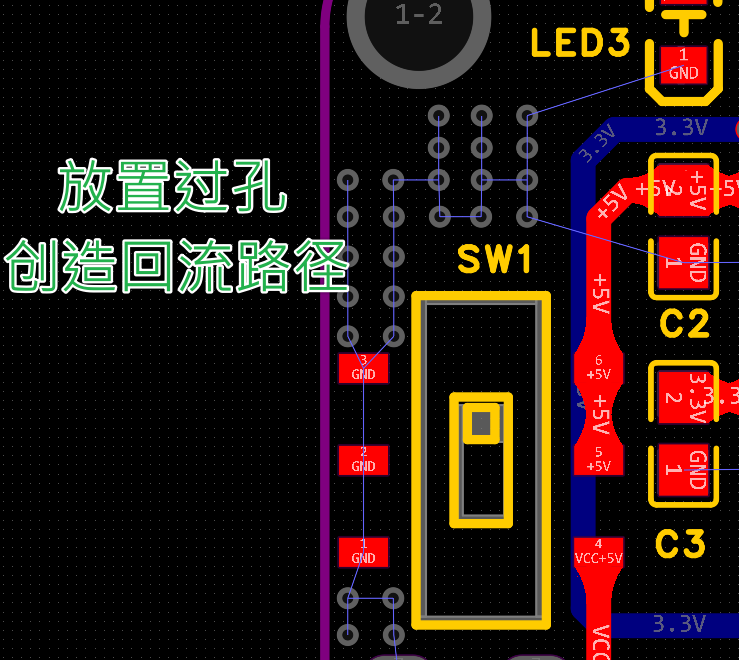

在信号线路、芯片周边补充 GND 过孔，缩短信号回流环路，降低电磁干扰；
前期划定的晶振禁止铺铜区域会自动避让，无需手动调整；
铺铜完成后全局检查铜箔连通性、短路风险，整张 PCB 布线工作正式结束。

五、布线顺序总流程：新手照着走就不会乱

最后给大家一个新手友好的布线顺序，按这个流程走，布线不会乱：

1. 优先布关键信号：晶振、时钟、电源；
2. 再布密度最高的区域：单片机引脚、排针等连线密集的地方；
3. 接着布其他信号线：普通 IO 口、外设信号线；
4. 处理电源线和地线：加粗电源线，就近接地；
5. 铺铜收尾：先铺 GND，再处理孤岛和回流过孔。

总结

1. 优先顶层布线，减少过孔与信号损耗
2. 走线统一使用 135° 斜角，禁用直角、锐角
3. 电源线加粗载流，线宽不超过焊盘
4. 去耦电容就近摆放，小容量电容靠近芯片引脚
5. 高频信号走线短直，远离板边与安装孔
6. 遵循布线优先级：核心元件 > 关键信号 > 普通线路
7. 提前开启自动泪滴功能，提升焊接可靠性
8. 隐藏电源 / 地飞线，简化布线界面
9. 晶振使用差分对布线，保证走线等长
10. 差分线路完成后，使用等长功能二次校验
11. 过孔统一使用 24mil/12mil 标准尺寸
12. 晶振外围打一圈 GND 过孔，做屏蔽防护
13. 地线包围晶振区域，负载电容就近接地
14. 晶振区域设置禁止铺铜约束区
15. 约束区域参数配置正确，禁用铺铜功能
16. 走线拥堵时用过孔切换至底层布线
17. 顶层、底层走线保持正交，降低层间串扰
18. 复杂线路采用多次换层方式绕开障碍
19. 全程管控电源线宽度，规避焊接风险
20. 布线完成后逐项复核所有线路细节
21. 铺铜选择 GND 网络、全填充，自动清除孤岛
22. 铺铜后补充接地过孔，检查整板铜箔状态
