基于STM32的智能鱼缸Proteus仿真

摘要

随着人们生活品质的提升，宠物饲养成为日常生活的重要组成部分，智能鱼缸凭借自动化、便捷化的优势，逐渐替代传统鱼缸，成为水族饲养的主流选择。本文设计并实现了一种基于STM32单片机的智能鱼缸控制系统，通过Proteus软件完成系统仿真，集成环境监测、自动控制、手动操作及远程交互等核心功能。系统以STM32系列单片机为主控核心，采用DS18B20传感器采集水温、超声波传感器检测水位、光敏电阻采集光照强度、滑动变阻器模拟水质参数，通过继电器驱动进水、出水、喂食、加氧、加热等执行机构，OLED显示屏实现参数实时显示与阈值展示，5个按键用于阈值修改和设备手动控制，借助虚拟终端与串口调试工具模拟WIFI模块实现远程数据查看。仿真结果表明，系统可根据预设阈值自动完成加热、进水、出水、补光等操作，支持手动控制和远程数据监控，运行稳定、响应迅速，满足智能鱼缸的日常使用需求，具有一定的实用性和推广价值。

关键词：STM32；智能鱼缸；Proteus仿真；环境监测；自动控制；远程查看

第一章 绪论

1.1 研究背景与意义

随着嵌入式技术、传感器技术和物联网技术的快速发展，智能化已经渗透到人们生活的各个领域，水族饲养领域也不例外。传统鱼缸饲养过程中，需要人工频繁监测水温、水位、水质等参数，手动完成换水、加热、补光、喂食、加氧等操作，不仅耗时费力，且难以精准控制各项环境参数，容易导致鱼类生存环境不稳定，影响鱼类健康。

基于STM32的智能鱼缸控制系统，通过集成多种传感器实现环境参数的自动采集，结合执行机构完成各项自动化操作，同时支持手动控制和远程数据查看，有效解决了传统鱼缸饲养的弊端，降低了饲养难度，提升了饲养体验。该系统成本低廉、功能完善、操作便捷，既适用于家庭个人饲养，也可用于小型水族店，具有重要的研究意义和实际应用价值。

1.2 国内外研究现状

国外智能鱼缸技术起步较早，目前已形成较为成熟的产品体系，欧美、日本等国家的智能鱼缸产品在智能化程度、稳定性和人性化设计方面具有明显优势，可实现水质在线监测、自动换水、智能喂食、远程操控等功能，部分高端产品还支持手机APP联动和水质异常报警。

国内智能鱼缸产业近年来发展迅速，随着人们对水族饲养需求的提升，越来越多的企业投入到智能鱼缸产品的研发与生产中，产品种类不断丰富，价格逐渐亲民。但目前国内部分智能鱼缸产品存在功能单一、参数控制精度不高、稳定性不足等问题，且部分产品依赖进口核心器件，成本较高。因此，研发一款基于国产核心芯片、功能完善、成本低廉的智能鱼缸控制系统，具有重要的现实意义。

1.3 研究内容与目标

本文的研究内容是设计并实现基于STM32的智能鱼缸控制系统，并通过Proteus软件完成系统仿真，具体研究内容如下：

• 确定系统整体方案，包括主控芯片选型、传感器与执行器选型，设计硬件电路和软件程序；

• 完成环境参数采集模块设计，实现水温（DS18B20）、水位（超声波传感器）、光照（光敏电阻）、水质（滑动变阻器模拟）的实时采集；

• 设计执行器控制模块，实现进水、出水、喂食、加氧（继电器+电机）、加热（继电器+红灯）、补光（白灯）的自动控制与手动控制；

• 设计显示模块（OLED），实现双界面显示，界面1显示实时环境参数，界面2显示各项参数阈值；

• 设计按键控制模块（5个按键），实现阈值修改、喂食、加氧等功能的手动开启与关闭；

• 通过虚拟终端与串口调试工具模拟WIFI模块，实现远程查看环境参数功能；

• 在Proteus软件中搭建仿真电路，进行系统调试与功能验证。

本文的研究目标是实现一款功能完善、运行稳定、响应迅速的智能鱼缸控制系统，能够自动监测鱼缸环境参数，根据预设阈值完成自动化控制操作，支持手动控制和远程数据查看，满足智能鱼缸的日常使用需求，为后续实际硬件开发提供理论依据和仿真参考。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

• 第一章 绪论：阐述研究背景与意义、国内外研究现状、研究内容与目标及论文结构安排；

• 第二章 系统总体方案设计：确定系统设计原则，完成硬件总体方案和软件总体方案设计；

• 第三章 系统硬件电路设计与Proteus仿真搭建：设计各模块硬件电路，在Proteus中搭建仿真电路；

• 第四章 系统软件程序设计：设计主程序、各模块子程序及中断服务程序，实现系统各项功能；

• 第五章 系统仿真调试与结果分析：进行Proteus仿真调试，验证系统功能，分析仿真结果；

• 第六章 总结与展望：总结本文的研究成果，分析系统存在的不足，对未来的研究方向进行展望。

第二章 系统总体方案设计

2.1 系统设计原则

为确保系统的实用性、稳定性和可扩展性，本次设计遵循以下原则：

• 实用性原则：聚焦智能鱼缸核心需求，实现环境监测、自动控制、手动操作、远程查看等实用功能，操作简单、易于上手；

• 稳定性原则：选用性能稳定、性价比高的器件，优化电路设计和程序编写，确保系统长期稳定运行，避免因故障影响鱼类生存；

• 扩展性原则：系统设计预留接口，便于后续添加新的功能模块，如水质报警、手机APP联动等；

• 经济性原则：在满足功能需求的前提下，选用低成本器件，降低系统整体成本，便于推广应用；

• 仿真可行性原则：设计的电路需符合Proteus仿真要求，确保能够通过仿真验证系统功能。

2.2 系统硬件总体方案

本系统以STM32系列单片机为主控核心，围绕核心芯片搭建六大功能模块：主控模块、环境参数采集模块、执行器控制模块、显示模块、按键控制模块和远程控制模块，系统硬件总体框图如图2-1所示（仿真中通过Proteus绘制）。

各模块功能如下：

• 主控模块：以STM32单片机为核心，负责接收各传感器采集的数据，处理控制逻辑，驱动执行器工作，响应按键操作和远程指令，实现系统整体调度；

• 环境参数采集模块：由DS18B20温度传感器、超声波传感器、光敏电阻、滑动变阻器组成，分别负责采集水温、水位、光照强度、水质参数，传输给主控芯片；

• 执行器控制模块：包括继电器驱动的进水电机、出水电机、喂食电机、加氧电机，以及继电器驱动的加热红灯和补光白灯，接收主控芯片的控制信号，完成相应的动作；

• 显示模块：采用OLED显示屏，实现双界面显示，界面1实时显示水温、水位、水质、光照参数，界面2显示各项参数的预设阈值；

• 按键控制模块：包含5个按键，分别用于切换显示界面、修改各项参数阈值、手动开启/关闭喂食和加氧功能；

• 远程控制模块：通过虚拟终端与串口调试工具模拟WIFI模块，实现PC端与主控芯片的通信，完成远程查看环境参数功能。

2.3 系统软件总体方案

系统软件采用模块化设计思想，将不同功能划分为多个子程序，便于程序的编写、调试和维护。软件总体流程如下：系统上电后，首先进行初始化，包括主控芯片初始化、传感器初始化、执行器初始化、OLED显示屏初始化、按键初始化和串口初始化；初始化完成后，系统进入主循环，在主循环中，实时采集水温、水位、光照、水质等环境参数，进行数据处理与分析，根据预设阈值自动控制加热、进水、出水、补光等执行器动作；同时，OLED显示屏实时更新显示内容，监听按键操作，若有按键按下，则执行相应的操作（切换界面、修改阈值、手动控制设备）；串口监听远程查看指令，若收到指令，则将实时环境参数发送给PC端，实现远程数据查看。

系统软件主要包括主程序、传感器数据采集子程序、执行器控制子程序、OLED显示子程序、按键处理子程序、串口通信子程序（模拟WIFI远程查看）及中断服务程序等。

第三章 系统硬件电路设计与Proteus仿真搭建

3.1 主控模块电路设计

本次设计选用STM32F103系列单片机作为主控芯片（如STM32F103R6），该芯片属于STM32F1系列，采用ARM Cortex-M3内核，主频最高可达72MHz，具有丰富的I/O接口，支持UART、GPIO等通信和控制功能，性价比高，能够满足系统的控制需求。

主控模块电路主要包括电源电路、复位电路和时钟电路。电源电路采用5V输入，经ASM1117-3.3V稳压芯片稳压后为STM32单片机供电，确保供电稳定；复位电路采用RC上电复位电路，确保芯片正常启动；时钟电路采用8MHz外部晶振，经PLL倍频至72MHz，为系统提供稳定的时钟信号。

在Proteus中搭建主控模块电路时，选择STM32F103系列芯片，连接电源、复位和时钟电路，确保电路连接正确，为后续各模块的连接奠定基础。

3.2 环境参数采集模块电路设计

3.2.1 水温采集电路（DS18B20）

DS18B20是一款高精度数字温度传感器，采用单总线通信方式，只需一根数据线即可实现与主控芯片的通信，采集范围为-55℃~+125℃，精度可达±0.5℃，适合用于鱼缸水温采集。

电路设计：DS18B20的VCC引脚接3.3V电源，GND引脚接地，DQ引脚（数据引脚）通过10KΩ上拉电阻连接至STM32的某个I/O口（如PA0），实现水温数据的采集。在Proteus中，选择DS18B20传感器，按照上述连接方式搭建电路，确保单总线通信的稳定性。

3.2.2 水位采集电路（超声波传感器）

本次设计采用超声波传感器（如HC-SR04）检测鱼缸水位，该传感器具有测量精度高、响应迅速等优势，测量范围为2cm~400cm，可通过发射和接收超声波的时间差计算出距离，进而换算出水位高度。

电路设计：超声波传感器的VCC引脚接5V电源，GND引脚接地，Trig引脚（触发引脚）连接至STM32的某个I/O口（如PA1），Echo引脚（接收引脚）连接至STM32的某个I/O口（如PA2）。主控芯片通过向Trig引脚发送触发信号（10us高电平），传感器发射超声波，Echo引脚接收反射波，主控芯片通过计算触发信号与接收信号的时间差，换算出水位高度。在Proteus中，选择HC-SR04超声波传感器，按照上述连接方式搭建电路。

3.2.3 光照采集电路（光敏电阻）

光敏电阻的阻值随光照强度的变化而变化，光照强度越强，阻值越小；光照强度越弱，阻值越大。通过将光敏电阻与固定电阻串联，将电阻变化转换为电压变化，再通过STM32的ADC接口采集电压信号，即可换算出光照强度。

电路设计：光敏电阻一端接3.3V电源，另一端串联一个10KΩ固定电阻后接地，串联节点连接至STM32的ADC输入口（如PA3）。光照强度变化时，串联节点的电压随之变化，主控芯片通过ADC采集该电压信号，换算出光照强度值。在Proteus中，选择光敏电阻和固定电阻，搭建光照采集电路。

3.2.4 水质采集电路（滑动变阻器模拟）

由于Proteus中无实际水质传感器的仿真模型，本次设计采用滑动变阻器模拟水质参数，滑动变阻器的阻值变化模拟水质污染程度（阻值越大，水质越差；阻值越小，水质越好），通过STM32的ADC接口采集滑动变阻器两端的电压信号，换算出水质参数。

电路设计：滑动变阻器一端接3.3V电源，另一端接地，滑动端连接至STM32的ADC输入口（如PA4）。调节滑动变阻器的阻值，滑动端的电压随之变化，主控芯片通过ADC采集该电压信号，换算出水质参数，用于后续控制逻辑。在Proteus中，选择滑动变阻器，搭建水质采集电路。

3.3 执行器控制模块电路设计

3.3.1 电机类执行器控制电路（继电器驱动）

进水、出水、喂食、加氧均采用直流电机模拟，由于STM32的I/O口输出电流较小，无法直接驱动电机，因此采用继电器作为驱动器件，实现对电机的开关控制。

电路设计：每个电机对应一个继电器，继电器的VCC引脚接5V电源，GND引脚接地，IN引脚（控制引脚）分别连接至STM32的不同I/O口（如进水电机继电器IN接PB0、出水电机继电器IN接PB1、喂食电机继电器IN接PB2、加氧电机继电器IN接PB3）。继电器的常开触点连接直流电机和5V电源，常闭触点悬空。当主控芯片输出高电平时，继电器吸合，电机转动（对应功能开启）；输出低电平时，继电器断开，电机停止（对应功能关闭）。同时，在每个继电器线圈两端并联一个续流二极管，防止线圈断电时产生的反向电动势损坏芯片。在Proteus中，选择继电器、直流电机和续流二极管，搭建电机类执行器控制电路。

3.3.2 灯光类执行器控制电路（继电器驱动）

加热采用红灯模拟，补光采用白灯模拟，同样采用继电器驱动，实现灯光的开关控制。

电路设计：加热红灯和补光白灯分别对应一个继电器，继电器的IN引脚分别连接至STM32的不同I/O口（如加热红灯继电器IN接PB4、补光白灯继电器IN接PB5）。继电器的常开触点连接对应灯光和5V电源，常闭触点悬空。当主控芯片输出高电平时，继电器吸合，灯光点亮（对应功能开启）；输出低电平时，继电器断开，灯光熄灭（对应功能关闭）。在Proteus中，选择继电器、红灯、白灯，搭建灯光类执行器控制电路。

3.4 显示模块电路设计（OLED）

本次设计采用0.96英寸OLED显示屏，分辨率为128×64，采用I2C通信方式，具有功耗低、显示清晰、响应迅速等优势，可实现双界面显示，实时展示环境参数和阈值设置。

电路设计：OLED显示屏的VCC引脚接3.3V电源，GND引脚接地，SDA引脚连接至STM32的PB7引脚，SCL引脚连接至STM32的PB6引脚，实现I2C通信。在Proteus中，选择OLED显示屏，按照上述连接方式搭建电路，确保I2C通信正常，能够实现双界面显示功能。

3.5 按键控制模块电路设计

本次设计采用5个独立按键，分别实现切换显示界面、修改各项参数阈值、手动开启/关闭喂食和加氧功能，按键采用独立按键设计，结构简单、操作可靠。

电路设计：5个按键的一端分别连接至STM32的不同I/O口（如PC0~PC4），另一端均接地，每个按键串联一个10KΩ上拉电阻（或采用STM32内部上拉电阻），确保按键未按下时为高电平，按下时为低电平。主控芯片通过检测I/O口的电平变化，判断按键是否按下及按下的按键类型，执行相应的操作。在Proteus中，选择独立按键和电阻，搭建按键控制电路。

3.6 远程控制模块电路设计（WIFI模拟）

由于Proteus中无实际WIFI模块（如ESP8266）的仿真模型，因此采用虚拟终端与串口调试工具结合的方式，模拟WIFI模块的远程数据查看功能。

电路设计：STM32的USART1串口（TX引脚PA9，RX引脚PA10）连接至Proteus中的虚拟终端，虚拟终端与PC端的串口调试工具建立通信。PC端通过串口调试工具发送远程查看指令（如“查看数据”），虚拟终端接收指令后传输给主控芯片，主控芯片解析指令后，将实时采集的水温、水位、水质、光照参数通过串口发送给PC端，实现远程数据查看。在Proteus中，添加虚拟终端，连接STM32的串口引脚，配置串口参数（波特率9600bps，数据位8位，停止位1位，无校验位）。

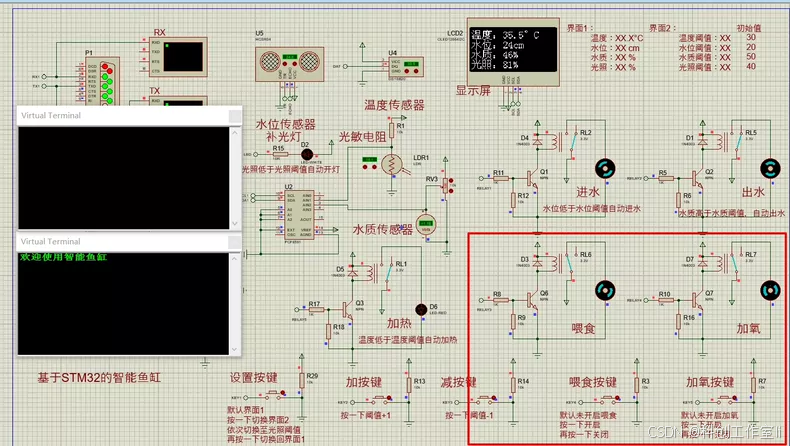

3.7 系统Proteus仿真电路整体搭建

在Proteus软件中，按照上述各模块电路设计，依次添加STM32F103系列芯片、DS18B20、超声波传感器、光敏电阻、滑动变阻器、继电器、直流电机、红灯、白灯、OLED显示屏、按键、虚拟终端等器件，完成各模块的连接，搭建系统整体仿真电路。搭建完成后，检查电路连接是否正确，确保各模块能够正常通信和工作，为后续的软件调试和功能验证奠定基础。

第四章 系统软件程序设计

4.1 开发环境与工具

本次系统软件程序设计采用Keil MDK5开发环境，该环境支持STM32系列单片机的程序编写、编译、调试，具有丰富的库函数和调试工具，能够提高程序开发效率。同时，结合Proteus软件进行仿真调试，验证程序的正确性和系统功能的完整性。

程序设计采用C语言编写，遵循模块化设计思想，将不同功能划分为多个子程序，便于程序的编写、调试和维护。

4.2 系统初始化程序设计

系统上电后，首先进行初始化操作，确保各模块能够正常工作，初始化程序主要包括以下几个部分：

• 主控芯片初始化：配置系统时钟（72MHz），使能各外设时钟（GPIO、UART、ADC、TIM等）；

• GPIO初始化：配置各传感器、执行器、按键对应的I/O口，设置为输入或输出模式；

• 传感器初始化：初始化DS18B20温度传感器（单总线初始化）、超声波传感器（GPIO初始化）、ADC接口（用于采集光敏电阻和滑动变阻器信号）；

• 执行器初始化：初始化各继电器对应的GPIO口，设置为输出模式，默认输出低电平（执行器关闭）；

• OLED初始化：通过I2C总线初始化OLED显示屏，设置显示模式和显示参数，默认显示界面1（实时参数）；

• 按键初始化：配置按键对应的GPIO口为输入模式，使能内部上拉电阻；

• 串口初始化：初始化USART1串口，配置波特率、数据位、停止位等参数，使能串口接收中断，用于接收远程查看指令。

4.3 传感器数据采集子程序设计

4.3.1 DS18B20水温采集子程序

DS18B20采用单总线通信，采集子程序的核心是通过单总线与DS18B20通信，读取水温数据并进行解析。具体流程如下：

• 主控芯片向DS18B20发送复位信号（拉低数据线480~960us，再拉高15~60us）；

• DS18B20收到复位信号后，拉低数据线60~240us，作为应答信号；

• 主控芯片接收应答信号后，向DS18B20发送读取温度指令（0xBE）；

• DS18B20依次发送16位温度数据（低8位、高8位），主控芯片接收数据并进行解析，换算出实际水温值（单位：℃）；

• 将解析后的水温数据存储在相应的变量中，供后续控制逻辑和显示使用。

4.3.2 超声波水位采集子程序

超声波传感器通过发射和接收超声波的时间差计算距离，进而换算出水位高度，具体流程如下：

• 主控芯片向超声波传感器的Trig引脚发送10us高电平触发信号；

• 传感器收到触发信号后，发射8个40KHz的超声波脉冲，同时Echo引脚由低电平变为高电平；

• 当超声波遇到水面反射后，被传感器接收，Echo引脚由高电平变为低电平；

• 主控芯片计算Echo引脚高电平的持续时间（即超声波发射到接收的时间差）；

• 根据公式“距离=时间差×声速（340m/s）/2”，计算出传感器到水面的距离，进而换算出鱼缸水位高度（单位：cm），存储在相应的变量中。

4.3.3 光敏电阻光照采集子程序

光照采集通过STM32的ADC接口采集光敏电阻与固定电阻串联节点的电压信号，换算出光照强度，具体流程如下：

• 开启STM32的ADC外设，配置ADC通道（对应光敏电阻的采集引脚）；

• 启动ADC转换，采集串联节点的电压信号，将模拟信号转换为数字信号（0~4095）；

• 根据分压原理，将数字信号换算为实际电压值，再根据光敏电阻的阻值与光照强度的关系，换算出光照强度值（单位：lux）；

• 将光照强度数据存储在相应的变量中，供后续控制逻辑和显示使用。

4.3.4 滑动变阻器水质采集子程序

水质采集通过STM32的ADC接口采集滑动变阻器滑动端的电压信号，换算出水质参数，具体流程如下：

• 开启STM32的ADC外设，配置ADC通道（对应滑动变阻器的采集引脚）；

• 启动ADC转换，采集滑动端的电压信号，将模拟信号转换为数字信号（0~4095）；

• 将数字信号换算为实际电压值，根据滑动变阻器的阻值与电压的关系，换算出水质参数（设定为0~100，数值越大，水质越差）；

• 将水质参数存储在相应的变量中，供后续控制逻辑和显示使用。

4.4 执行器控制子程序设计

4.4.1 加热控制子程序

加热控制根据水温与预设阈值的关系自动控制，具体逻辑如下：

• 预设水温阈值（如25℃，可通过按键修改）；

• 主控芯片实时读取水温数据，与预设阈值进行比较；

• 若水温低于阈值，则控制加热继电器吸合，红灯点亮，开始加热；

• 若水温高于或等于阈值，则控制加热继电器断开，红灯熄灭，停止加热；

• 加热过程中，实时监测水温，确保水温稳定在阈值附近。

4.4.2 进水控制子程序

进水控制根据水位与预设阈值的关系自动控制，具体逻辑如下：

• 预设水位阈值（如20cm，可通过按键修改）；

• 主控芯片实时读取水位数据，与预设阈值进行比较；

• 若水位低于阈值，则控制进水继电器吸合，进水电机转动，开始进水；

• 若水位高于或等于阈值，则控制进水继电器断开，进水电机停止，停止进水；

• 进水过程中，实时监测水位，避免水位过高溢出。

4.4.3 出水控制子程序

出水控制根据水质参数与预设阈值的关系自动控制，具体逻辑如下：

• 预设水质阈值（如60，可通过按键修改，数值越大，水质越差）；

• 主控芯片实时读取水质参数，与预设阈值进行比较；

• 若水质参数高于阈值（水质较差），则控制出水继电器吸合，出水电机转动，开始出水（换水）；

• 出水一段时间（如5秒，可通过程序设置）后，控制出水继电器断开，出水电机停止，同时启动进水电机补水，直至水位达到预设阈值；

• 换水完成后，重新采集水质参数，确保水质达标。

4.4.4 补光控制子程序

补光控制根据光照强度与预设阈值的关系自动控制，具体逻辑如下：

• 预设光照阈值（如100lux，可通过按键修改）；

• 主控芯片实时读取光照强度数据，与预设阈值进行比较；

• 若光照强度低于阈值，则控制补光继电器吸合，白灯点亮，开始补光；

• 若光照强度高于或等于阈值，则控制补光继电器断开，白灯熄灭，停止补光。

4.4.5 加氧控制子程序

加氧控制支持自动和手动两种模式，具体逻辑如下：

• 自动模式：默认开启加氧功能，加氧电机持续工作，确保鱼缸水质含氧量充足；

• 手动模式：通过按键开启/关闭加氧功能，按下加氧按键，切换加氧状态（开启→关闭、关闭→开启）；

• 远程控制：可通过串口指令间接控制加氧功能（结合远程查看功能，同步显示加氧状态）。

4.4.6 喂食控制子程序

喂食控制仅支持手动模式，通过按键开启，具体逻辑如下：

• 按下喂食按键，控制喂食继电器吸合，喂食电机转动，开始喂食；

• 喂食一段时间（如3秒，可通过程序设置）后，控制喂食继电器断开，喂食电机停止，完成一次喂食；

• 喂食过程中，禁止进水、出水操作，避免食物被冲走；喂食完成后，恢复正常控制逻辑。

4.5 OLED显示子程序设计

OLED显示屏实现双界面显示，可通过按键切换界面，两个界面的显示内容如下：

4.5.1 界面1（实时参数显示）

界面1用于实时显示鱼缸的环境参数，显示布局如下：

• 第一行：显示“智能鱼缸控制系统”（标题）；

• 第二行：显示“水温：XX.XX℃”（实时水温数据）；

• 第三行：显示“水位：XX cm”（实时水位数据）；

• 第四行：显示“水质：XX”（实时水质参数，0~100）；

• 第五行：显示“光照：XX lux”（实时光照强度数据）；

• 第六行：显示当前设备状态（如“加热：关闭 加氧：开启”）。

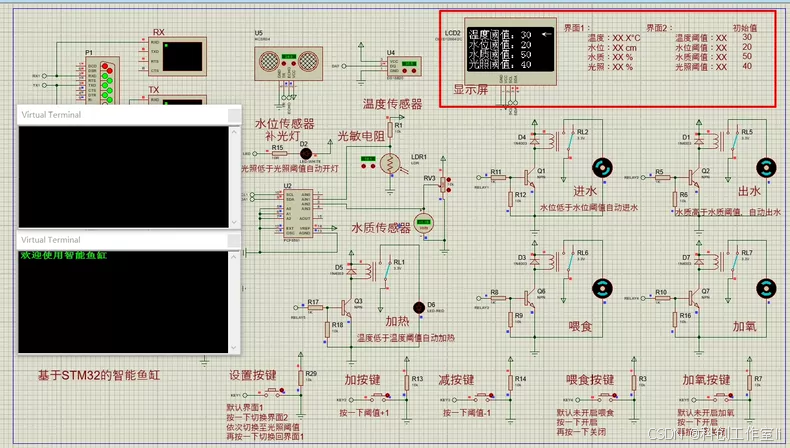

4.5.2 界面2（阈值显示）

界面2用于显示各项参数的预设阈值，显示布局如下：

• 第一行：显示“参数阈值设置”（标题）；

• 第二行：显示“水温阈值：XX℃”（预设水温阈值）；

• 第三行：显示“水位阈值：XX cm”（预设水位阈值）；

• 第四行：显示“水质阈值：XX”（预设水质阈值）；

• 第五行：显示“光照阈值：XX lux”（预设光照阈值）；

• 第六行：显示“按键可修改阈值”（提示信息）。

显示子程序每间隔500ms更新一次显示内容，与传感器采集数据的频率同步；当按键切换界面时，立即更新显示内容，确保显示的实时性和准确性。

4.6 按键处理子程序设计

本次设计共5个按键，分别定义为：界面切换键、阈值增加键、阈值减少键、喂食键、加氧键，按键处理采用中断或查询方式，具体功能如下：

• 界面切换键：按下一次，切换OLED显示界面（界面1↔界面2）；

• 阈值增加键：在界面2时，按下一次，当前选中的阈值增加（如水温阈值+1℃、水位阈值+1cm），可循环切换选中的阈值（水温→水位→水质→光照）；

• 阈值减少键：在界面2时，按下一次，当前选中的阈值减少（如水温阈值-1℃、水位阈值-1cm），与阈值增加键配合使用，实现阈值修改；

• 喂食键：按下一次，启动喂食功能，喂食完成后自动停止，期间再次按下无效；

• 加氧键：按下一次，切换加氧状态（开启→关闭、关闭→开启），并同步更新OLED显示的加氧状态。

按键处理子程序中添加消抖处理（如延时10ms），避免按键抖动导致的误操作，确保按键操作的可靠性。

4.7 远程控制子程序设计（串口通信）

远程控制子程序通过USART1串口实现主控芯片与PC端的通信，模拟WIFI远程查看功能，具体流程如下：

• PC端通过串口调试工具发送远程查看指令（采用字符串格式，如“查看数据”）；

• 主控芯片通过串口接收中断接收指令，将接收的字符串存储在缓冲区中；

• 对接收的指令进行解析，判断是否为远程查看指令；

• 若为远程查看指令，则将实时采集的水温、水位、水质、光照参数，以及各设备状态（加热、进水、出水、补光、加氧、喂食）通过串口发送给PC端；

• PC端串口调试工具接收数据后，显示在界面上，实现远程数据查看。

为确保通信的可靠性，在指令传输过程中，采用简单的校验机制（如校验和），避免指令传输错误导致的响应异常；同时，设置串口接收超时处理，防止因干扰导致的串口卡死。

4.8 主程序设计

主程序是系统的核心，负责调度各子程序，实现系统的整体功能，主程序流程如下：

• 系统上电，执行初始化程序，完成各模块的初始化；

• 初始化完成后，OLED显示屏默认显示界面1（实时参数），加氧功能默认开启；

• 进入主循环，调用传感器数据采集子程序，采集水温、水位、光照、水质参数；

• 调用执行器控制子程序，根据采集到的参数和预设阈值，自动控制加热、进水、出水、补光等执行器动作；

• 调用OLED显示子程序，更新显示内容，同步展示实时参数或阈值；

• 调用按键处理子程序，监听按键操作，若有按键按下，则执行相应的操作（切换界面、修改阈值、手动控制设备）；

• 监听串口中断，若收到远程查看指令，则调用远程控制子程序，向PC端发送实时数据；

• 重复上述步骤，实现系统的持续运行。

第五章 系统仿真调试与结果分析

5.1 仿真调试环境搭建

本次仿真调试采用Proteus 8.12版本和Keil MDK5版本，具体调试环境搭建步骤如下：

• 在Keil MDK5中编写系统软件程序，编译生成.hex文件，确保程序无语法错误；

• 在Proteus中打开系统整体仿真电路，将编译生成的.hex文件加载到STM32芯片中；

• 配置Proteus仿真参数，设置仿真时钟频率为72MHz，串口参数与程序中一致（波特率9600bps）；

• 打开PC端串口调试工具，配置串口参数（与Proteus虚拟终端一致），建立与虚拟终端的通信；

• 启动Proteus仿真，开始系统调试，观察各模块的工作状态和仿真结果。

5.2 分模块仿真调试

5.2.1 环境参数采集模块调试

启动仿真后，观察DS18B20、超声波传感器、光敏电阻、滑动变阻器的数据采集情况，通过Proteus的调试工具查看采集到的水温、水位、光照、水质参数，验证数据采集的准确性和稳定性。

调试结果：DS18B20能够准确采集水温数据，数据波动在允许范围内；超声波传感器能够准确测量水位高度，响应迅速；光敏电阻能够根据光照强度变化输出相应的电压信号，采集的光照数据稳定；滑动变阻器调节后，水质参数能够同步变化，符合设计要求。

5.2.2 执行器控制模块调试

在自动模式下，调整各项环境参数（水温、水位、光照、水质），观察加热、进水、出水、补光、加氧、喂食等执行器的控制情况，验证自动控制逻辑的正确性；在手动模式下，通过按键操作，观察执行器的响应情况，验证手动控制功能的正确性。

调试结果：当水温低于阈值时，加热红灯点亮，水温达到阈值后熄灭；当水位低于阈值时，进水电机转动，水位达到阈值后停止；当水质参数高于阈值时，出水电机转动，换水完成后自动补水；当光照低于阈值时，补光白灯点亮，光照达到阈值后熄灭；按下喂食键，喂食电机转动，完成喂食；按下加氧键，加氧电机切换工作状态，控制逻辑正确、响应迅速。

5.2.3 显示模块调试

观察OLED显示屏的显示情况，通过按键切换界面，验证双界面显示功能的正确性和显示内容的准确性、实时性，查看参数更新是否及时，有无卡顿、乱码现象。

调试结果：OLED显示屏能够清晰、准确地显示界面1（实时参数）和界面2（阈值），界面切换流畅，参数更新及时，无卡顿、乱码现象，显示内容符合设计要求。

5.2.4 按键控制模块调试

依次按下5个按键，观察按键操作对应的功能是否正常实现，验证按键消抖处理的有效性，避免误操作。

调试结果：界面切换键能够正常切换OLED显示界面；阈值增加/减少键能够在界面2时修改各项阈值，阈值调整准确；喂食键能够正常启动喂食功能；加氧键能够切换加氧状态，按键操作可靠，无明显误操作。

5.2.5 远程控制模块调试

通过PC端串口调试工具发送远程查看指令，观察主控芯片的响应和PC端接收的数据情况，验证远程数据查看功能的可靠性。

调试结果：PC端发送远程查看指令后，主控芯片能够准确解析指令，将实时采集的水温、水位、水质、光照参数及设备状态发送给PC端，PC端能够清晰显示接收的数据，远程数据查看功能稳定、可靠。

5.3 系统整体仿真调试

完成分模块调试后，进行系统整体仿真调试，模拟实际鱼缸环境的变化，观察系统的整体运行情况，验证系统各项功能的完整性和协调性。

仿真场景模拟：

• 场景1：水温23℃（低于阈值25℃）、水位18cm（低于阈值20cm）、水质50（低于阈值60）、光照80lux（低于阈值100lux）。仿真结果：加热红灯点亮、进水电机转动、补光白灯点亮，加氧电机正常工作；OLED显示界面1实时更新参数，界面2显示预设阈值；按下喂食键，喂食电机转动，完成喂食；PC端发送查看指令，能够接收实时数据。

• 场景2：水温26℃（高于阈值25℃）、水位22cm（高于阈值20cm）、水质70（高于阈值60）、光照120lux（高于阈值100lux）。仿真结果：加热红灯熄灭、进水电机停止、补光白灯熄灭、出水电机转动（换水），换水完成后进水电机补水；OLED显示界面1实时更新参数；按下加氧键，加氧电机停止工作；PC端发送查看指令，能够接收实时数据。

• 场景3：在界面2时，通过阈值增加/减少键修改水温阈值为26℃、水位阈值为21cm，修改后界面1显示的阈值同步更新，自动控制逻辑随之调整，符合设计要求。

整体调试结果：系统运行稳定，各项功能均能正常实现，环境参数采集准确，自动控制逻辑正确，手动操作和远程查看功能可靠，OLED显示清晰实时，满足智能鱼缸的日常使用需求。

5.4 仿真结果分析

通过Proteus仿真调试，验证了基于STM32的智能鱼缸控制系统的可行性和正确性，仿真结果表明：

• 环境参数采集模块能够准确、稳定地采集水温、水位、光照、水质参数，为系统自动控制提供可靠的依据；

• 执行器控制模块能够根据环境参数和预设阈值，准确控制各执行器动作，自动完成加热、进水、出水、补光等操作，同时支持手动控制，控制逻辑正确、响应迅速；

• 显示模块能够实现双界面显示，实时、清晰地展示环境参数和阈值，界面切换流畅，显示效果良好；

• 按键控制模块操作可靠，能够实现界面切换、阈值修改、手动控制等功能，满足用户个性化需求；

• 远程控制模块（虚拟WIFI）能够实现PC端远程查看环境参数，通信稳定、可靠，提升了系统的便捷性。

同时，仿真过程中也发现一些问题，如超声波传感器测量存在微小误差、水质参数模拟不够精准、喂食时间需进一步优化等，这些问题可通过优化程序算法（如数据滤波）和调整电路参数进行改进，为后续实际硬件开发提供了参考。

第六章 总结与展望

6.1 研究总结

本文围绕基于STM32的智能鱼缸Proteus仿真展开研究，完成了系统的硬件电路设计、软件程序设计和仿真调试，主要研究成果如下：

• 确定了系统整体方案，选用STM32F103系列单片机为主控芯片，搭配DS18B20、超声波传感器、光敏电阻、滑动变阻器等采集器件，继电器驱动的电机、灯光等执行器件，OLED显示屏、按键和虚拟WIFI模块，实现了环境监测、自动控制、手动操作、远程查看等功能；

• 完成了各模块硬件电路设计，在Proteus中搭建了系统整体仿真电路，确保各模块连接正确、工作稳定；

• 采用模块化设计思想，编写了系统软件程序，包括初始化程序、传感器采集程序、执行器控制程序、OLED显示程序、按键处理程序和远程控制程序，实现了系统的各项功能；

• 通过Proteus仿真调试，验证了系统的可行性和正确性，仿真结果表明，系统能够准确采集环境参数，自动控制各执行器动作，支持手动控制和远程数据查看，运行稳定、响应迅速，满足智能鱼缸的日常使用需求。

6.2 存在的不足

本文设计的智能鱼缸控制系统仅完成了Proteus仿真，尚未进行实际硬件开发，存在一些不足，主要包括：

• 仿真中采用滑动变阻器模拟水质参数，未使用实际的水质传感器（如TDS传感器），水质检测的准确性有待实际硬件验证；

• 远程控制仅实现了数据查看功能，未实现远程控制设备开关，功能较为单一；

• 系统未添加报警功能，当水质、水温等参数异常时，无法及时提醒用户；

• 未考虑系统的功耗优化，长期运行时功耗较高，不利于节能；

• 传感器采集的数据存在微小误差，未采用复杂的数据滤波算法，采集精度有待进一步提高。

6.3 未来展望

针对本文系统存在的不足，未来的研究方向和改进计划如下：

• 进行实际硬件开发，选用实际的水质传感器（如TDS传感器）替代滑动变阻器，提高水质检测的准确性；选用ESP8266 WIFI模块替代虚拟终端，实现真正的无线远程控制，不仅支持远程查看数据，还能实现远程控制设备开关；

• 扩展系统功能，添加报警模块（如蜂鸣器），当水质、水温等参数异常时，蜂鸣器报警，同时向用户手机发送报警信息；添加定时喂食功能，可通过按键设置喂食时间和次数，实现自动化喂食；

• 优化软件算法，添加卡尔曼滤波、滑动平均滤波等数据滤波算法，提高传感器数据采集的精度，减少数据波动；

• 优化电路设计和程序编写，采用低功耗模式，降低系统功耗，实现节能运行；

• 开发手机APP，替代PC端串口调试工具，实现更加便捷的远程查看和控制，提升用户体验；添加语音控制功能，通过
