在上一篇专栏导读中，我们盘点了ESP32开发中最常见的架构痛点：代码耦合严重、换芯片就要重写、迭代一次崩一次。很多开发者都清楚「分层架构」是解药，但却搞不清：不同规模的项目到底该分几层？每层的边界在哪里？为什么别人分层越分越清晰，你分层却越分越乱？

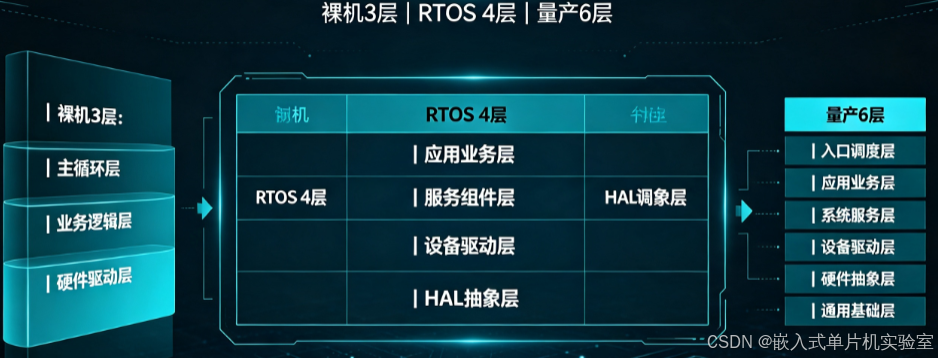

本文彻底讲透嵌入式领域三类经典分层模型：裸机3层、RTOS 4层、量产6层，结合ESP-IDF开发生态讲清各自的适用场景、职责边界与选型标准，帮你根据项目规模选对架构，从根源上避免“写了改、改了崩”的恶性循环。

一、分层架构的本质：到底在解决什么问题

很多人对分层的理解停留在“把代码拆到不同文件里”，这是典型的误区。分层的核心不是物理拆分，而是职责隔离与单向依赖，最终实现三个核心目标：

1. 硬件与业务解耦：更换芯片、硬件改版时，无需改动业务逻辑代码
2. 能力复用：驱动、通用服务可以在多个项目间直接迁移，不用重复造轮子
3. 问题可定位：故障按层级收敛，死机、异常可以快速锁定是硬件、驱动还是业务问题

简单来说：好的分层架构，能让上层只关注业务逻辑，下层只关注硬件实现，每层只和自己的相邻层打交道，互不干扰。

二、模型一：裸机3层架构——极简项目的最优解

这是嵌入式最基础的分层模型，所有复杂架构都由此演化而来，适合无操作系统、资源极度受限的极简项目。

2.1 分层结构与每层职责

从下到上依次为：硬件驱动层 → 业务逻辑层 → 主循环入口层

1. 硬件驱动层（最底层）
   • 职责：直接操作MCU寄存器，实现外设初始化、硬件读写，比如GPIO、UART、ADC、定时器的底层驱动函数
   • 原则：只做硬件操作，不包含任何业务判断逻辑
2. 业务逻辑层（中间层）
   • 职责：调用驱动层接口，实现产品功能逻辑，比如传感器数据采集、按键响应、状态判断
   • 原则：不直接操作寄存器，只通过驱动层提供的函数访问硬件
3. 主循环入口层（最上层）
   • 职责：包含main函数、while(1)主循环，负责模块初始化顺序、轮询调度各业务模块
   • 原则：只做调度，不实现具体业务逻辑

2.2 适用场景与优劣势

• 适用场景：功能单一的极简设备、MCU资源不足无法跑RTOS、一次性验证型Demo
• 核心优势：结构简单、内存开销极小、启动快，新手容易上手
• 核心劣势：业务与驱动耦合度依然较高；多业务并行时容易出现阻塞；多芯片移植成本高；项目规模扩大后维护难度指数级上升

对于ESP32开发而言，纯裸机3层架构仅适用于极简单的外设验证项目；绝大多数物联网项目都会升级到RTOS分层模型。

三、模型二：RTOS 4层架构——物联网项目的主流选择

引入实时操作系统后，任务调度、资源管理被独立出来，业务可以拆分为多个并行任务，分层也随之细化为4层结构，这也是ESP-IDF原生框架的核心形态。

3.1 分层结构与每层职责

从下到上依次为：硬件抽象层 → 设备驱动层 → 服务组件层 → 应用业务层

1. 硬件抽象层（HAL）
   • 职责：封装芯片原生外设驱动，提供统一的API接口，屏蔽不同型号MCU的寄存器差异
   • 对应ESP-IDF：driver 组件（GPIO、SPI、UART等外设驱动）、hal 层抽象接口
2. 设备驱动层
   • 职责：基于HAL层接口，封装外部硬件器件的驱动，比如传感器、屏幕、存储芯片、射频模块
   • 核心价值：同一款器件，在不同MCU平台上只需适配HAL层，驱动逻辑完全复用
3. 服务组件层
   • 职责：封装与业务无关的通用能力，比如日志系统、参数存储、网络协议、电源管理、算法库
   • 对应ESP-IDF：nvs_flash、esp_wifi、esp_bt、freertos 内核组件等
4. 应用业务层
   • 职责：基于服务层和驱动层接口，实现产品具体业务逻辑，通过多个FreeRTOS任务并行运行
   • 原则：不直接操作硬件，不关心底层芯片型号，只调用下层标准接口

3.2 适用场景与优劣势

• 适用场景：绝大多数ESP32物联网项目、多任务并行设备、功能中等复杂度的消费级产品
• 核心优势：多任务并行提升系统实时性；通用服务可复用；业务与硬件初步解耦；开发效率与维护成本平衡
• 核心劣势：分层边界容易模糊，很多开发者会在驱动层写业务、在应用层直接操作硬件；多芯片、多板级适配能力依然不足；长期迭代后依然会出现耦合堆积

3.3 ESP-IDF 原生框架的分层对应关系

很多人用了很久ESP-IDF，却没意识到它本身就是分层架构的典型实现：

• 最底层：硬件寄存器、ROM内置函数
• HAL层：hal、driver 组件，统一外设操作接口
• 服务组件层：esp_system、nvs、lwip、wifi、bt 等通用组件
• 应用层：用户编写的 main 函数、业务任务

原生框架只解决了“系统层面的分层”，而我们要做的，是把用户业务代码也按分层规范组织起来，避免把所有逻辑都堆在 app_main 里。

四、模型三：量产6层架构——可演进工程的标准范式

对于需要长期迭代、多硬件适配、批量量产的中大型项目，4层架构的粒度依然不够。工业级量产项目通常会细化为6层架构，这也是本专栏后续实战的核心模型。

4.1 分层结构与每层职责

从下到上依次为：通用基础层 → 硬件抽象层 → 设备驱动层 → 系统服务层 → 应用业务层 → 入口调度层

1. 通用基础层（第1层）
   • 职责：定义全系统的统一标准，与硬件、业务完全无关
   • 包含内容：标准数据类型、错误码、全局宏定义、日志系统、编译配置选项
   • 核心价值：所有上层代码都依赖这一层的统一规范，消除代码风格、类型定义的混乱
2. 硬件抽象层（第2层）
   • 职责：屏蔽MCU芯片差异，提供标准化外设接口
   • 包含内容：GPIO、UART、SPI、I2C、定时器、ADC等片内外设的统一API
   • 核心价值：更换ESP32-S3/P4/C3等不同芯片时，仅需修改这一层的实现，上层代码零改动
3. 设备驱动层（第3层）
   • 职责：封装所有外部器件驱动，提供统一的设备操作接口
   • 包含内容：传感器、显示屏、存储芯片、充电IC、射频模块等外部硬件驱动
   • 核心价值：同一款器件驱动可在所有项目、所有芯片平台上直接复用
4. 系统服务层（第4层）
   • 职责：封装通用业务无关的系统能力，作为业务层的“工具箱”
   • 包含内容：低功耗管理、电源检测、参数存储、网络管理、OTA升级、协议解析
   • 核心价值：通用能力沉淀为组件，新项目直接复用，无需重复开发
5. 应用业务层（第5层）
   • 职责：实现产品核心业务逻辑，是需求迭代最频繁的一层
   • 包含内容：状态机、业务流程、事件分发、用户交互逻辑
   • 核心原则：只调用下层接口，不触碰任何硬件细节，聚焦业务本身
6. 入口调度层（第6层）
   • 职责：负责系统启动、模块初始化调度、主流程管控
   • 包含内容：main入口函数、初始化顺序管理、系统异常处理
   • 核心价值：统一管控所有模块的启动顺序，避免初始化混乱导致的玄学问题

4.2 适用场景与优劣势

• 适用场景：量产级IoT产品、多硬件版本项目、团队协作开发、需要长期迭代维护的工程
• 核心优势：职责边界极致清晰；多芯片/多板级移植成本极低；团队协作互不干扰；需求迭代对现有代码影响最小；可沉淀出公司级通用框架
• 核心劣势：前期设计成本高，文件数量多；小型项目会显得过度设计；对开发人员的架构意识有要求

4.3 ESP32 量产项目的分层落地示例

以宠物止吠器这类低功耗IoT产品为例，6层架构的实际对应关系：

• 基础层：统一日志、错误码、低功耗宏配置
• HAL层：ESP32-C3的GPIO、ADC、UART、定时器驱动封装
• 驱动层：麦克风ADC驱动、振动马达驱动、电量检测IC驱动
• 服务层：音频采集服务、低功耗管理服务、参数存储服务
• 应用层：吠叫识别状态机、分级止吠逻辑、工作模式切换
• 入口层：系统启动、各模块按优先级初始化、主循环调度

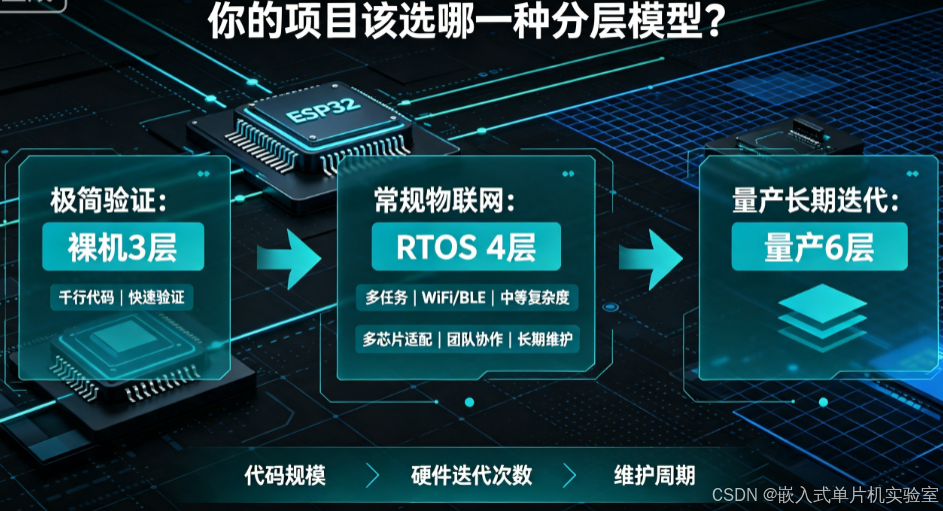

五、三大模型横向对比：你的项目该选哪一种？

架构模型	适用项目类型	典型代码量级	核心优势	核心劣势	典型ESP32场景
裸机3层	极简功能、验证Demo	千行以内	简单直接、开销极小	耦合高、难扩展、难移植	外设验证、单一功能小设备
RTOS 4层	中等复杂度物联网项目	数千到上万行	并行任务、开发效率高	边界易模糊、长期迭代易混乱	普通WiFi/BLE智能设备、常规创客项目
量产6层	量产级、多版本、长期迭代	上万行及以上	高复用、高可维护、低移植成本	前期设计成本高、小项目过度设计	商用产品、多硬件型号、团队协作项目

选型核心原则：没有最好的架构，只有最合适的架构。不要为了“显得专业”在小项目里硬套6层架构，也不要在量产项目里偷懒用裸机写法。架构设计的本质，是在当前项目规模与未来迭代成本之间找到最优解。

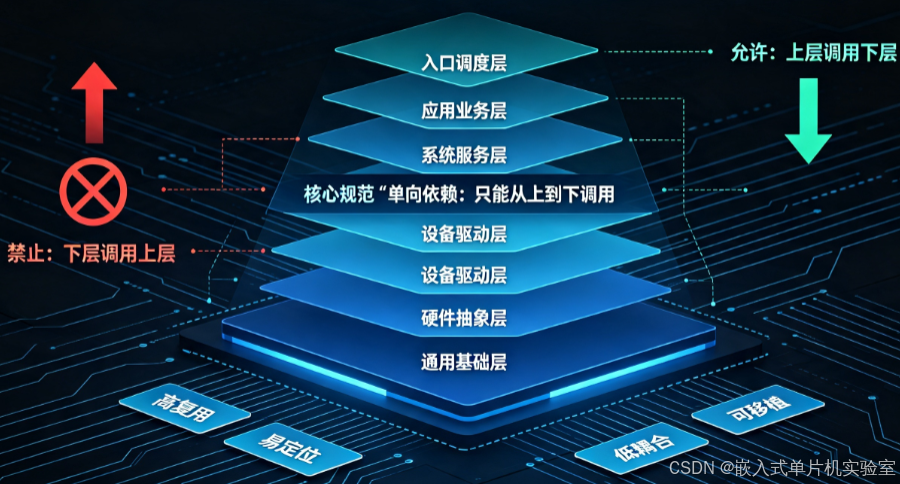

六、分层架构的铁则：单向依赖原则

所有分层混乱的项目，几乎都违反了同一条规则：单向依赖原则。这是分层架构的灵魂，也是90%开发者容易踩的核心坑。

6.1 什么是单向依赖

• 依赖只能从上到下：上层可以调用下层的接口，下层绝对不能调用上层的函数
• 只能相邻依赖：应用层只能调用服务层接口，不能跳过服务层直接操作驱动层和HAL层
• 同层模块之间尽量减少依赖，必要时通过接口解耦

举个最简单的正反例：

• ✅ 正确：应用层调用服务层的“获取电量”接口，服务层调用驱动层的ADC读取函数，驱动层调用HAL层的ADC操作接口
• ❌ 错误：驱动层里直接调用业务逻辑的“低电量报警”函数，导致驱动和业务强绑定，换项目就无法复用

6.2 违反单向依赖的典型后果

1. 复用性彻底失效：驱动里掺杂业务，换项目、换硬件时必须连带修改业务代码
2. 问题定位困难：硬件改动导致业务崩溃，业务迭代导致驱动异常，故障边界完全模糊
3. 迭代成本飙升：每一次需求改动都要牵扯多层代码，改一处崩一片
4. 团队协作灾难：改驱动的人和改业务的人互相影响，代码冲突不断

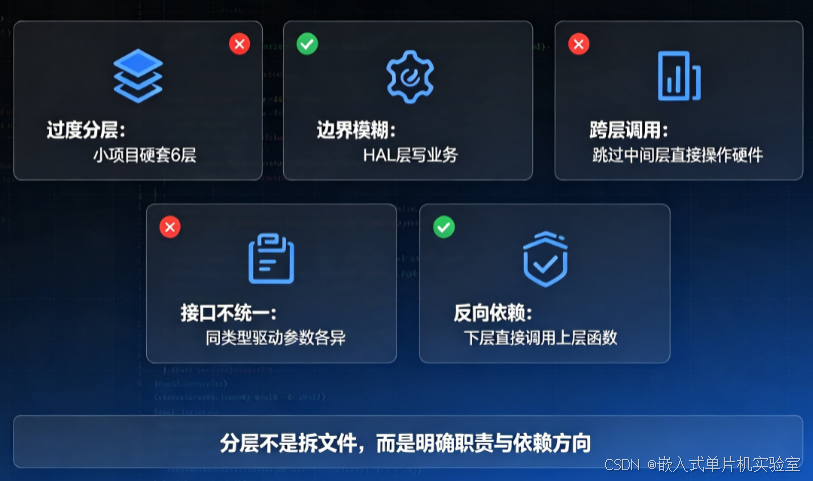

七、90%开发者都会踩的分层误区

1. 为了分层而分层，过度设计
   几百行代码的小Demo硬拆6层，文件建了十几个，逻辑跳转绕好几层，反而降低开发效率。分层的目的是降本提效，不是炫技。
2. 分层不彻底，边界模糊
   HAL层里写业务判断，应用层里直接操作寄存器。名义上分层了，实际上还是一锅粥，等于没分。
3. 跨层调用满天飞
   图省事跳过中间层直接调用底层接口，短期省时间，长期埋下耦合炸弹。
4. 只有分层，没有统一接口规范
   同类型驱动每个函数名、参数都不一样，换一个器件就要改所有调用代码。分层的核心是“统一接口”，不是简单拆分文件。
5. 下层通过全局变量传递数据给上层
   这是隐性的反向依赖，比直接调用更难排查。正确做法是上层主动调用下层接口获取数据，或通过回调函数进行事件通知（回调属于上层注册、下层触发，不算反向依赖）。

八、总结

分层架构不是什么高深的玄学，本质是“分而治之”的工程思想：把复杂的项目拆成多个独立的层，每层只管好自己的事，通过标准化接口互相协作。

• 小型项目选3层，快速落地不纠结
• 中等项目选4层，平衡效率与维护性
• 量产项目选6层，为长期迭代买保险

无论选哪一种模型，守住「单向依赖」这条底线，你的项目就不会越写越乱。

---
