一.核心

我认为队列的核心分为三点：关中断，环形缓冲区，链表。

二.链表结构体

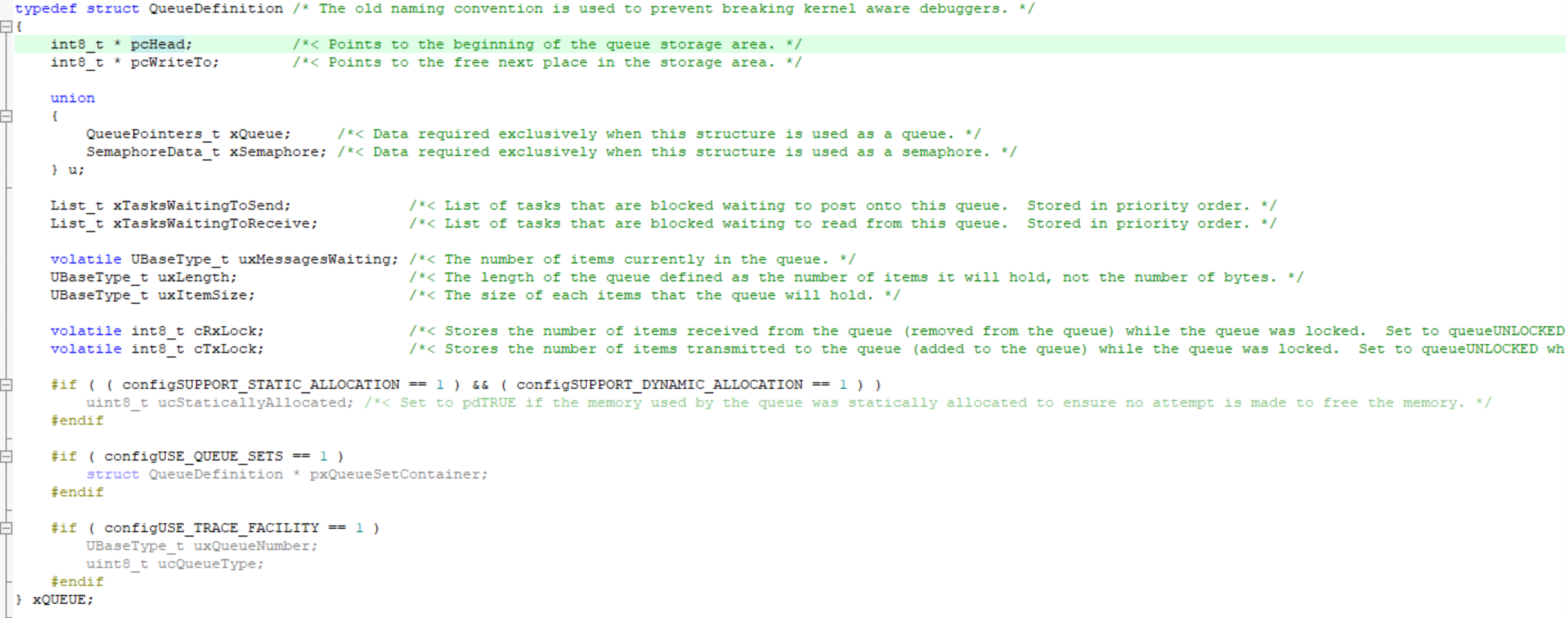

1.Queue结构体：

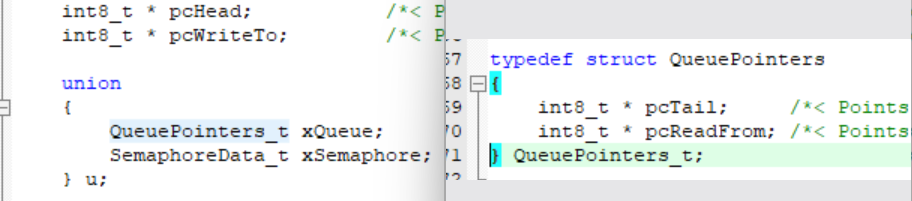

2.环形缓冲区：

pcHead：指向队列存储区的起始地址。

pcTail：指向队列存储区的结束地址。

pcWriteTo：指向下一个将要写入数据的位置。

pcReadFrom：指向下一个将要读取数据的位置。

3.链表：

xTasksWaitingToSend：记录了所有因为队列满而阻塞、等待向该队列发送（入队）的任务。列表中的任务按优先级排序。

xTasksWaitingToReceive：记录了所有因为队列空而阻塞、等待从该队列接收（出队）的任务。同样按优先级排序。

当队列满或空的条件解除时，内核会从相应列表中取出优先级最高的任务并将其唤醒。

4.状态参数

uxMessagesWaiting：当前队列中已有的数据项数量（即队列中的消息数）。用 volatile 修饰，因为可能在中断服务例程中被修改。

uxLength：队列的最大容量，即能同时容纳的数据项个数（不是字节数）。

uxItemSize：队列中每个数据项的大小（字节数）。

        如果 uxItemSize > 0，表明这是一个 队列，实际存储数据；

        如果 uxItemSize == 0，则没有数据存储区，一般用作 信号量、互斥量（仅靠 uxMessagesWaiting 计数实现同步）。

5.锁定计数器（用于中断安全）

cRxLock：队列被锁定期间，实际发生的接收（出队）次数。

cTxLock：队列被锁定期间，实际发生的发送（入队）次数。

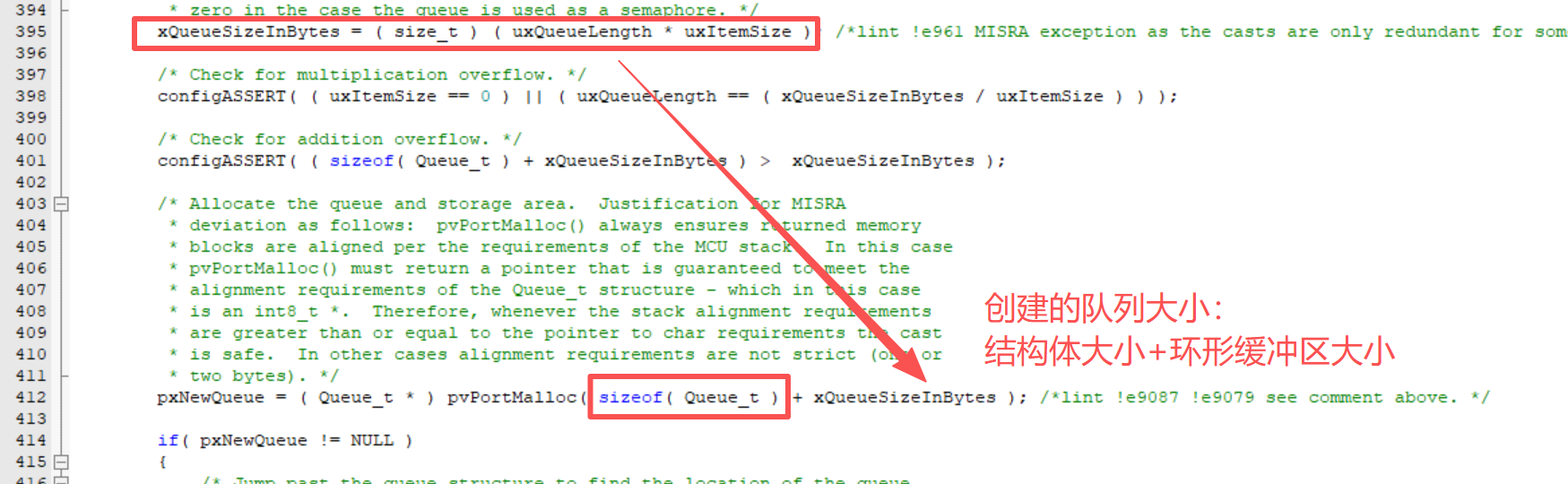

三.创建队列

这里需要注意一点的是，在xQueueCreate函数中malloc队列的函数不单单知识队列的大小，同时还包结构体的大小。

四.读取队列

1.互斥访问数据

简单粗暴：关中断

2.读取数据

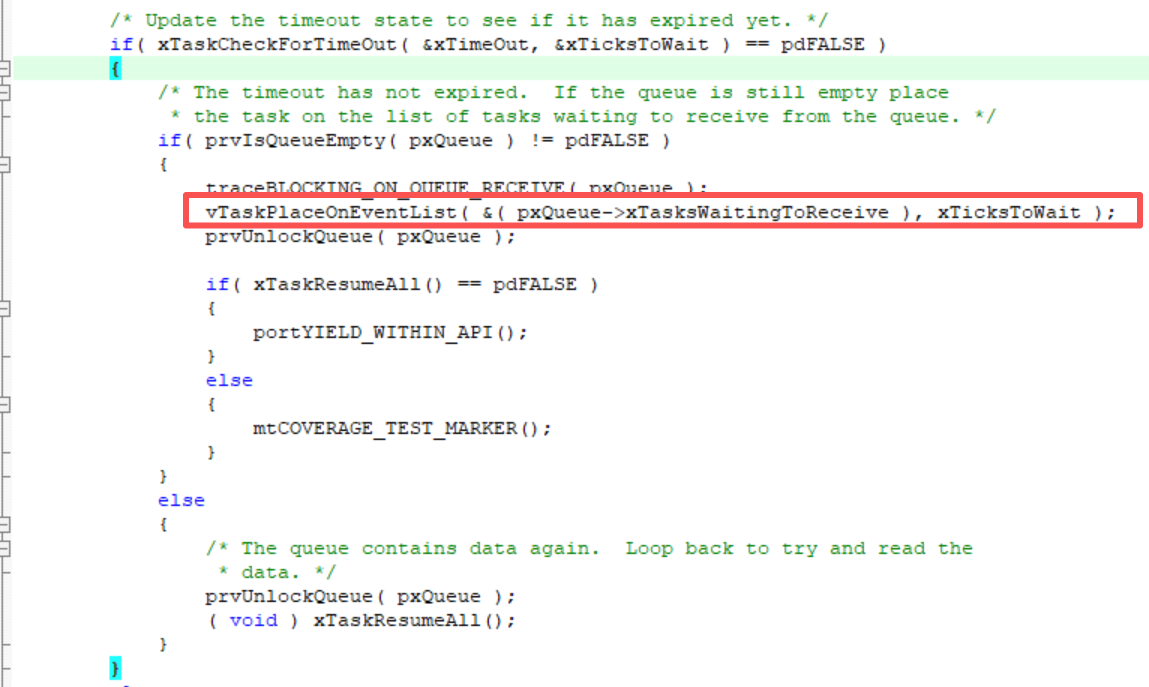

无数据

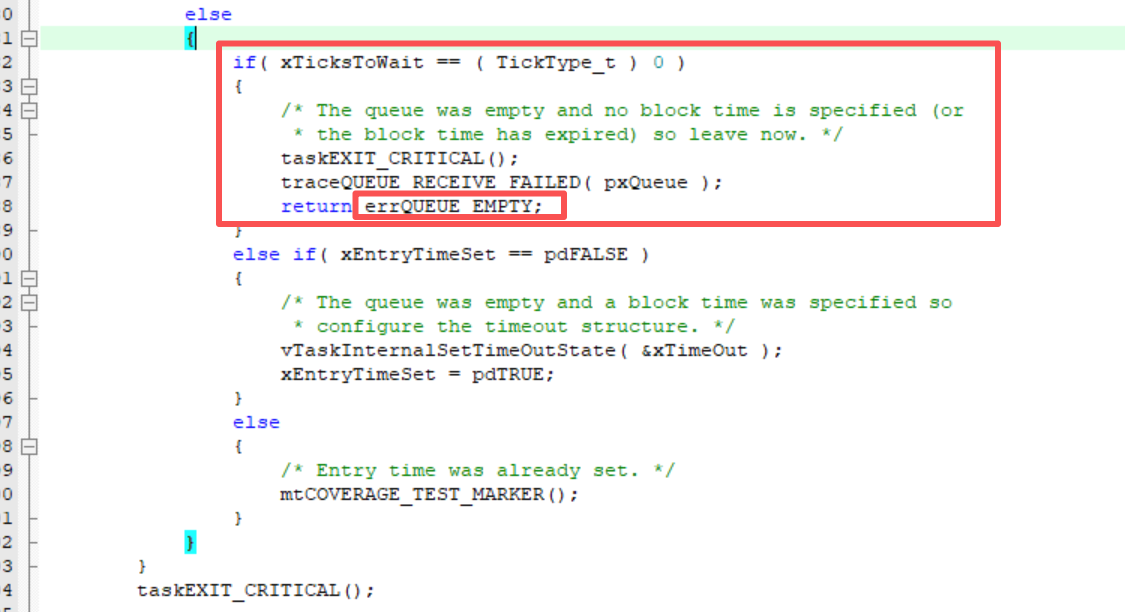

1.如果等待时间为0，直接返回错误

2.如果等待时间不为0，休眠

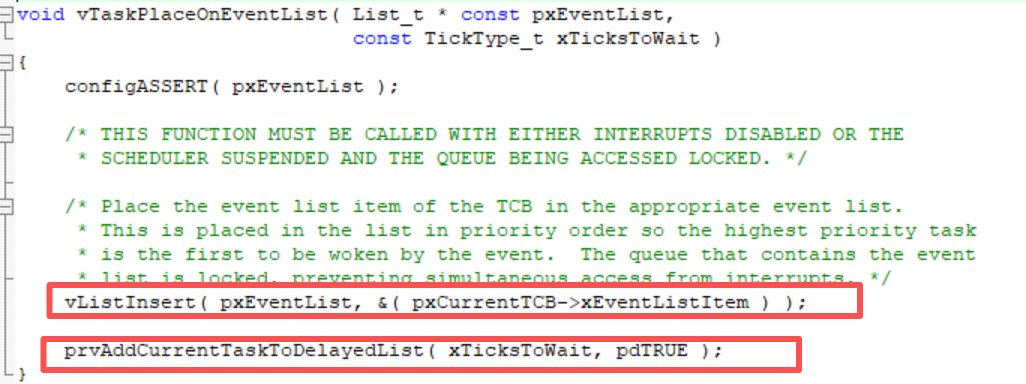

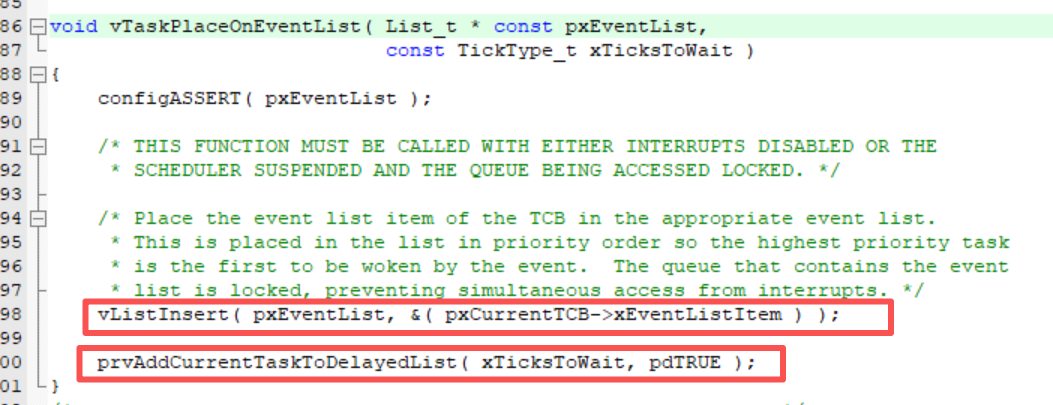

这个函数执行的两个核心操作

1.将任务插入事件等待列表，这里就是xTasksWaitingToReceive List

2.将任务加入延迟列表，这里就是从Ready List移除，添加到Delay List

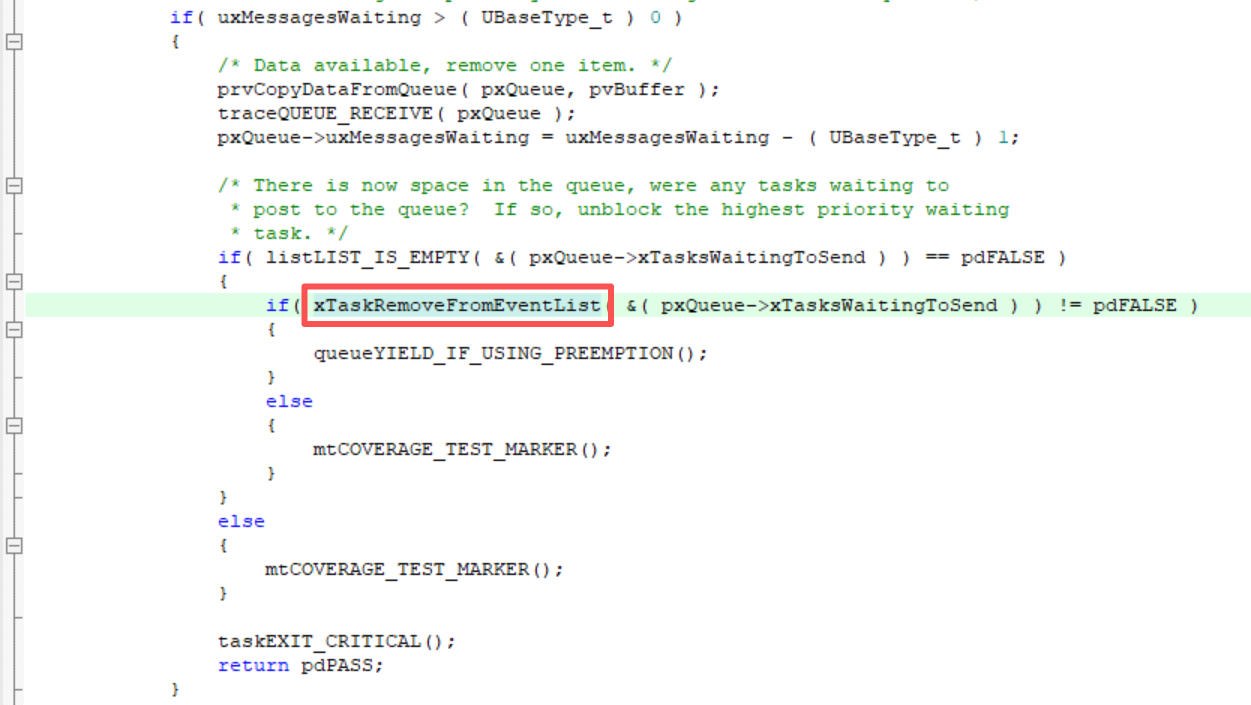

有数据

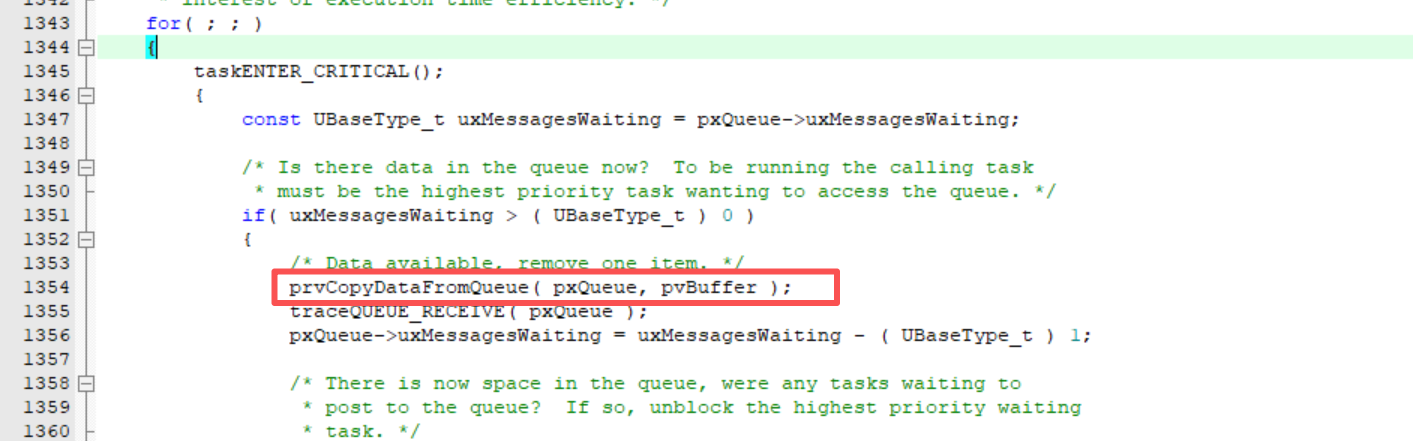

1.开始读的时候就有数据，直接Copy Data

2.被唤醒时，有数据可以读取

这个函数执行的两个核心操作

1.将任务移除事件等待列表，这里就是xTasksWaitingToSend List

2.将任务加入就绪列表，这里就是从Delay List移除，添加到Read List

五.写队列

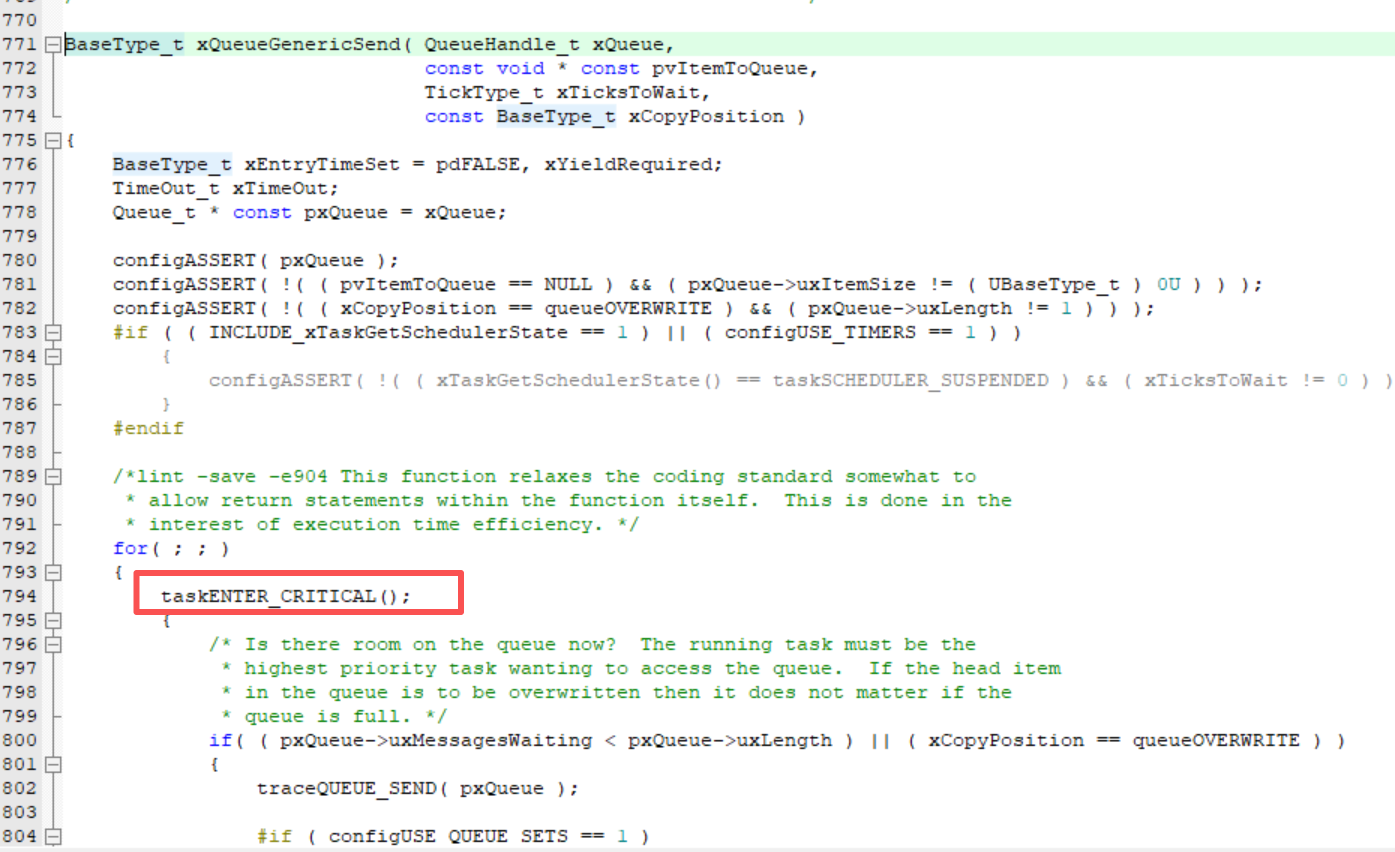

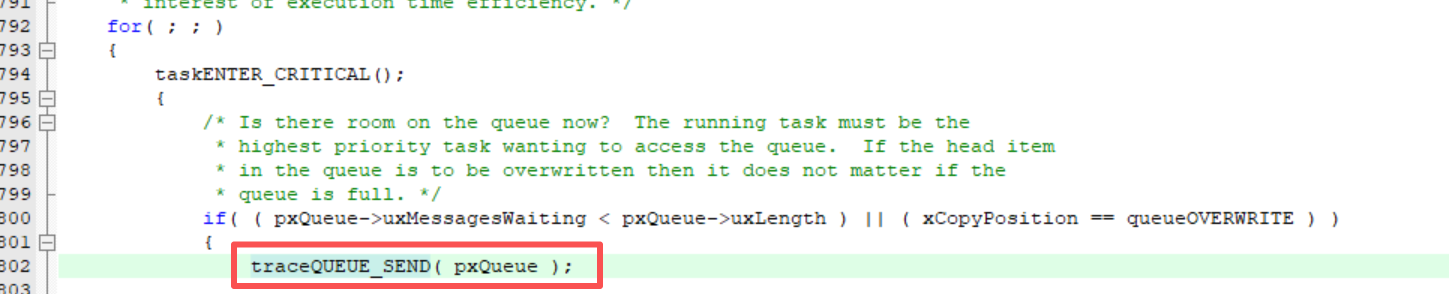

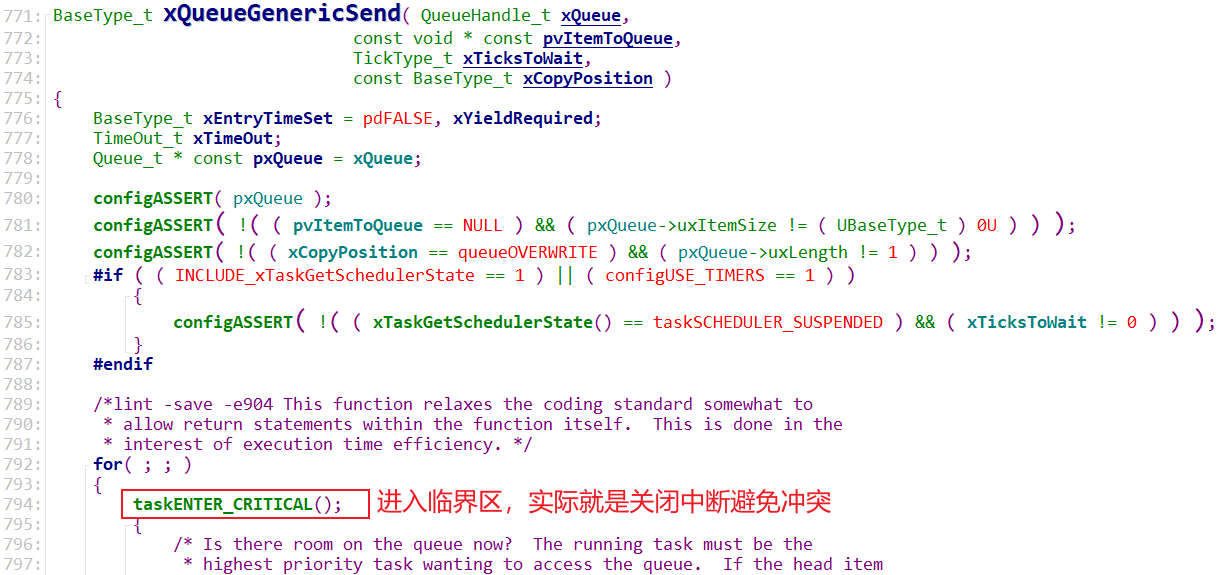

 1.互斥访问数据

简单粗暴：关中断

2.写入数据

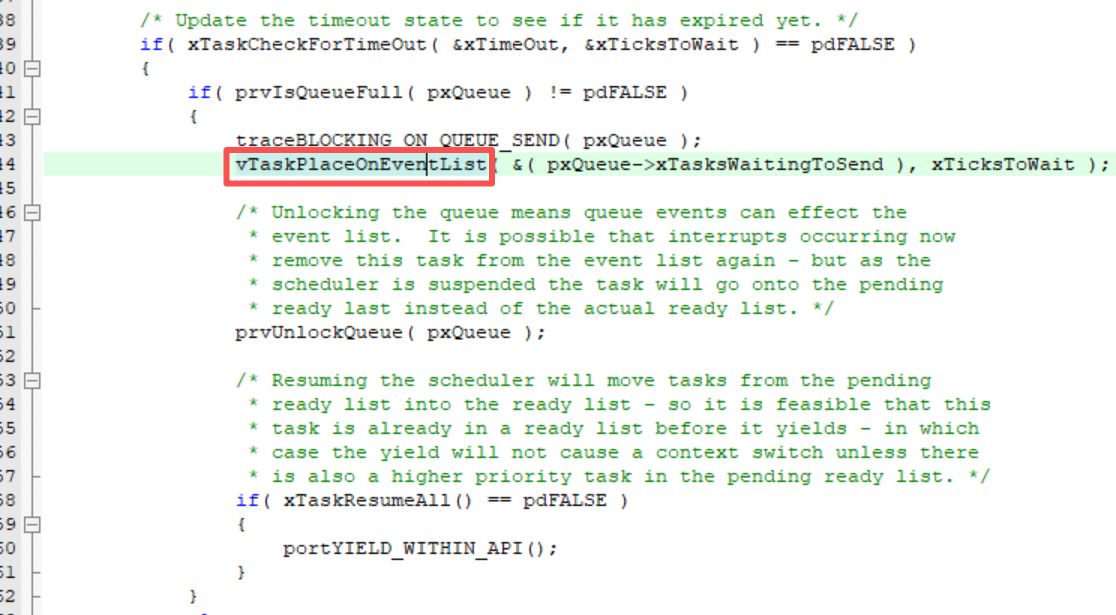

无空间

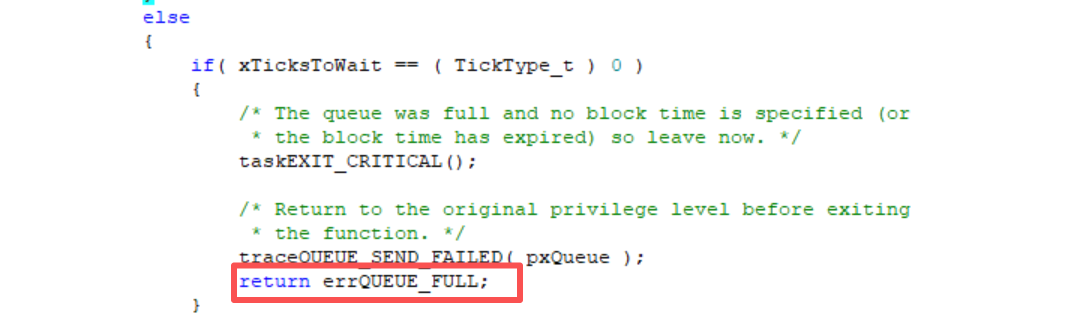

1.如果等待时间为0，直接返回错误

2.如果等待时间不为0，休眠

这个函数执行的两个核心操作

1.将任务插入事件等待列表，这里就是xTasksWaitingToSend List

2.将任务加入延迟列表，这里就是从Ready List移除，添加到Delay List

有空间

1.开始写的时候就有空间，直接Write Data

2.被唤醒时，有数据可以写入

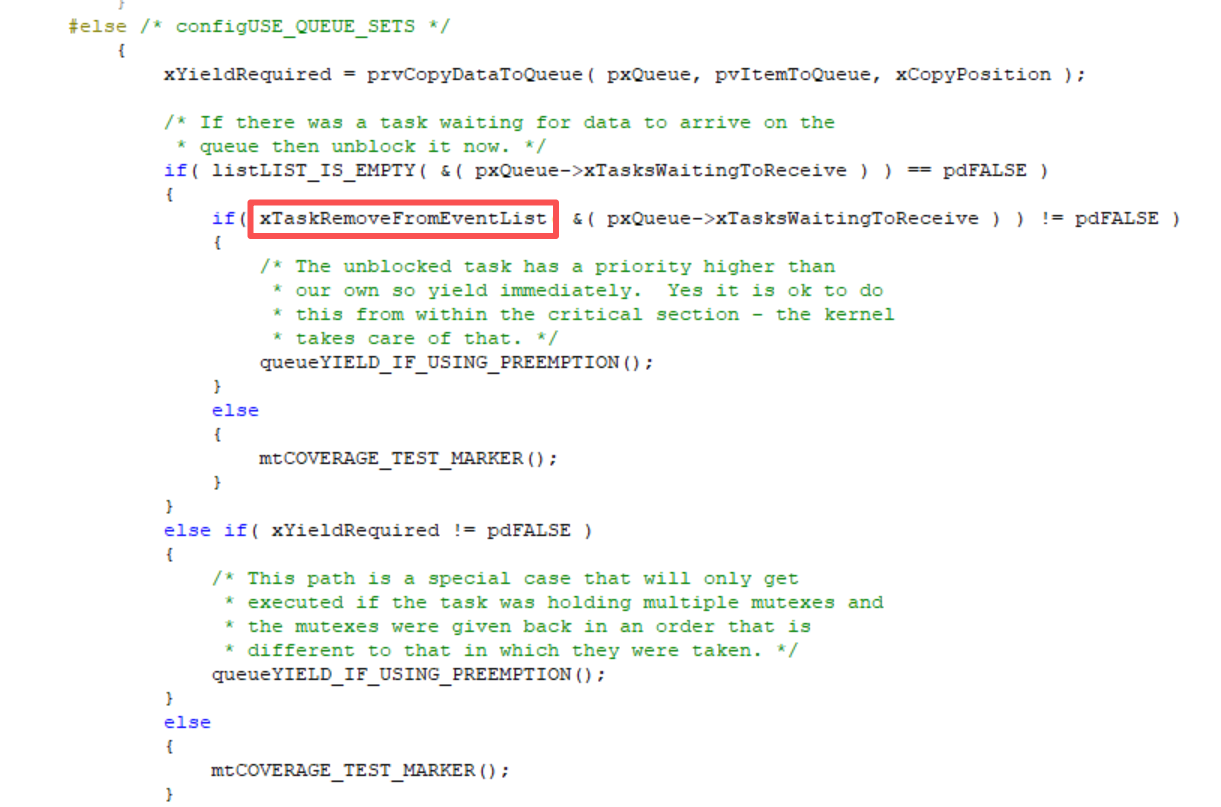

这个函数执行的两个核心操作

1.将任务移除事件等待列表，这里就是xTasksWaitingToSend List

2.将任务加入就绪列表，这里就是从Delay List移除，添加到Read List

六.超时机制

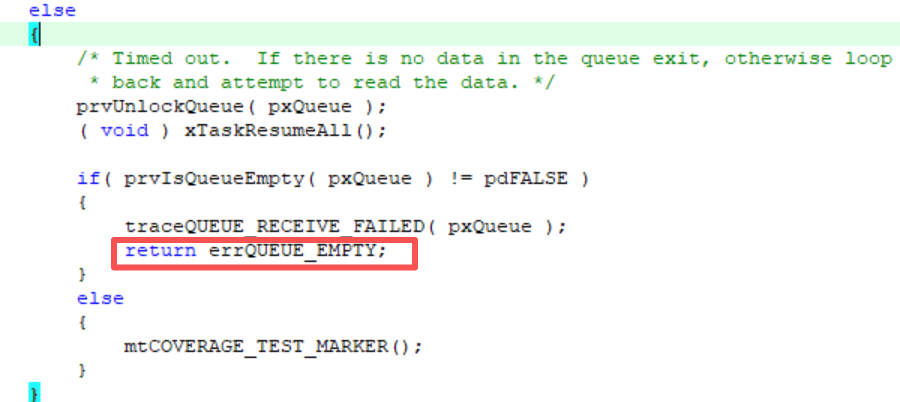

1.读队列超时

超时返回错误

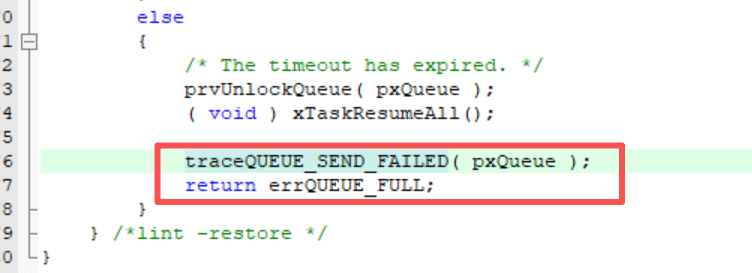

2.写队列超时

超时返回错误
