一、组件属性，样式设计

1.设置左上角坐标位置

lv_obj_set_pos(组件指针,x坐标,y坐标)；

2.设置尺寸大小

lv_obj_set_size(组件, 100, 50);

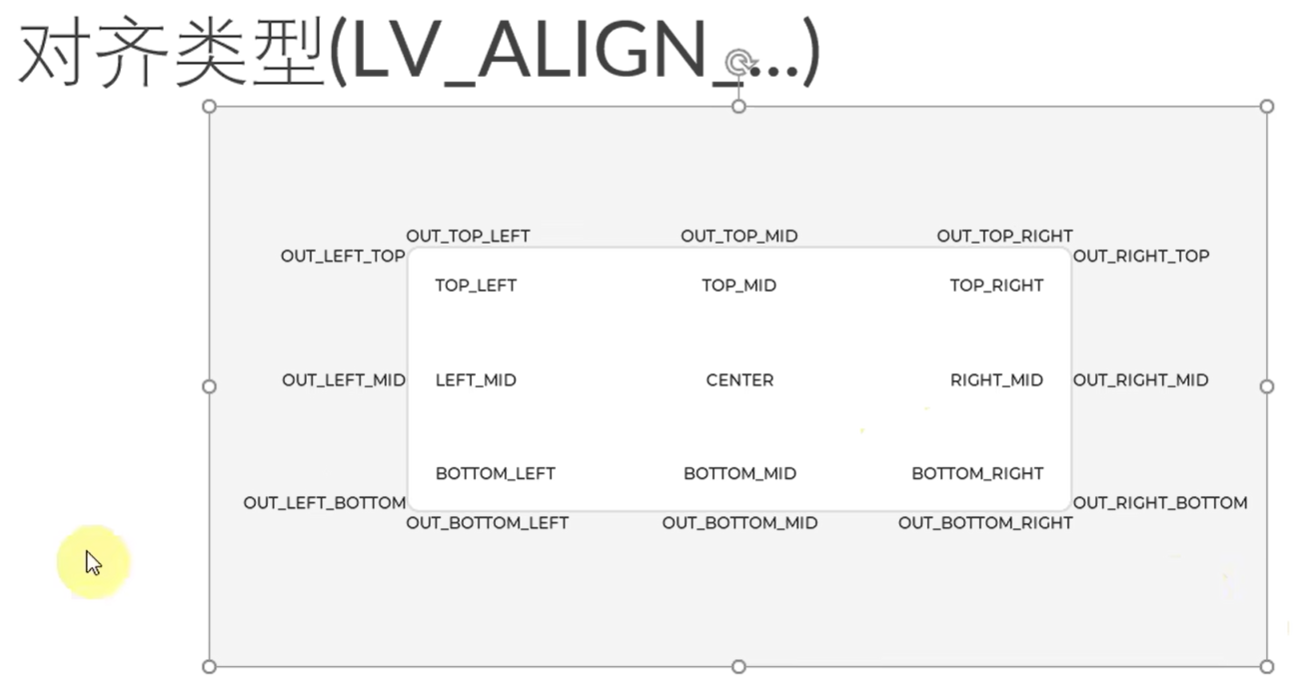

3.设置对齐——LVGL原点在第四象限

lv_obj_set_align(组件地址, LV_ALIGN_CENTER);——》两个参数

lv_obj_align(组件, LV_ALIGN_CENTER,-100,0); ——》四个参数

//居中表示把整个屏幕的中心位置作为(0,0),左边x是负数,右边x是正数，上面y是负数，下面y是正数

在对齐的基础之上再进行移动

LV_ALIGN_RIGHT_MID //靠右居中

LV_ALIGN_LEFT_MID

LV_ALIGN_TOP_MID

lv_obj_align_to(组件1,组件2, LV_ALIGN_OUT_BOTTOM_MID,0,20);——》五个参数

//设置参考物对齐方式，设置组件1参考组件2，在组件2的下方居中的位置,(0,20)表示y方向往下偏移20个像素,x方向居中

4.设置背景颜色，必须设置背景透明度，否则没用

lv_obj_set_style_bg_color(label, lv_color_hex(0xff0000), LV_STATE_DEFAULT);

LV_STATE_DEFAULT = 0，代表控件默认正常状态（无按下、无聚焦、无选中、无禁用的普通释放状态）

lv_obj_set_style_bg_opa(label, 100, LV_STATE_DEFAULT); //透明度0--255，值越大，上面的红色背景越深

//透明度设置为0表示这个组件跟主界面背景一样，肉眼看跟主界面融为一体

5.设置字体大小

lv_obj_set_style_text_font(label, &lv_font_montserrat_30, LV_STATE_DEFAULT);

参数: &lv_font_montserrat_30表示字体大小

注意: lv_conf.h头文件的348行定义所有的字体大小,默认值都是0表示关闭,你需要改成1才能使用

两个设置字体的接口对比

项目

lv_obj_set_style_text_font(obj, font, sel)

lv_style_set_text_font(style, font)

操作对象

直接操作控件 obj

操作独立样式结构体lv_style_t

复用性

仅当前控件生效，无法复用

可挂载到任意多控件，全局复用

代码量

一行搞定，无需提前初始化样式

需先lv_style_init，再 add_style 挂载

适用场景

单个控件特殊字体、少量控件

大量控件统一文字样式（列表、菜单）

6.设置边框宽度

lv_obj_set_style_border_width(组件, 0,LV_PART_MAIN); //边框宽度设置为0表示去除边框

7.设置文本颜色(文字的颜色-->也叫做前景色)

lv_obj_set_style_text_color(label, lv_color_hex(0x5084db), LV_STATE_DEFAULT);

8.设置组件的标志

lv_obj_add_flag(组件, LV_OBJ_FLAG_HIDDEN); //隐藏对象

lv_obj_clear_flag(组件, LV_OBJ_FLAG_HIDDEN);//取消隐藏

9.设置组件的状态

lv_obj_add_state(按钮组件, LV_STATE_FOCUS_KEY); //按钮点击之后，按钮的背景颜色变成蓝色

lv_obj_add_state(开关组件/复选框, LV_STATE_CHECKED | LV_STATE_DISABLED); //设置开关/复选框组件不能点击

lv_obj_clear_state(开关组件/复选框, LV_STATE_CHECKED | LV_STATE_DISABLED); //取消开关/复选框组件不能点击

lv_obj_clear_state(开关组件,LV_STATE_CHECKED); //把开关组件的状态弄成关闭

10.获取组件的状态

if(lv_obj_has_state(开关组件/复选框, LV_STATE_CHECKED)) //如果开关/复选框组件被点击打开

二、基础对象的样式

Styles 用于设置对象的外观。
  • 样式是一个 lv_style_t 变量，它可以保存边框宽度、文本颜色等属性。
  • 将样式 (变量) 分配给对象就可以改变其外观。在赋值过程中，可以指定目标部分和目标状态。
  • 一个样式可以给多个对象使用（正常样式）。
  • 样式可以级联，也就是可以将多个样式分配给一个对象。所以，我们不用将所有属性都在一个样式中指定，可以通过多个样式组合的形式指定。LVGL 会优先使用我们定义的样式，如果没有就会使用默认值。
  • 后来添加的样式具有更高的优先级。也就是说如果在两种样式中指定了同一个属性，则将使用最后添加的样式。
  • 如果对象中未指定某些属性（例如文本颜色），就会从父级继承。
  • 上面说的是 “正常” 样式，对象还有本地样式，它比 “正常” 样式具有更高的优先级。
  • 可以定义有过渡效果的样式。
  • 默认有一个样式主题，我们也可以自己定义样式主题，作为默认的样式主题使用。

1.初始化

样式存储在 lv_style_t 变量中。样式变量应该是静态、全局或动态分配的。也就是它们不能是函数中的局部变量，因为当函数结束时它们会被销毁。样式初始化示例：
static lv_style_t style_obj; lv_style_init(&style_obj);
注释说明：
  1. static lv_style_t style_obj; 定义了一个 lv_style_t 类型的结构体变量 style_obj；static 修饰：存放在静态存储区，函数结束后变量不会销毁，符合 LVGL 样式的存储要求。
  2. lv_style_init(&style_obj);此时结构体内部成员全是随机垃圾值，样式还没生效，未完成初始化。

2.设置样式属性

通用函数格式

初始化完成 lv_style_t 样式变量后，使用统一格式 API 配置外观属性：
lv_style_set_<property_name>(&style, <value>);
  • 第 1 参数：样式结构体指针
  • 第 2 参数：要设置的属性对应数值

代码示例

// 设置背景颜色，十六进制黑色 lv_style_set_bg_color(&style_obj, lv_color_hex(0x000000)); // 设置背景透明度，半透明（50%不透明度） lv_style_set_bg_opa(&style_obj, LV_OPA_50); // 其余属性均遵循 lv_style_set_xxx 命名规范 lv_style_set_...

3.添加样式到对象

核心函数

样式初始化、属性配置完成后，使用唯一接口将样式绑定到控件对象：
lv_obj_add_style(obj, &style, <selector>);
参数详解：
  1. obj：目标 UI 控件对象指针，样式要挂载到这个控件上
  2. &style：lv_style_t 样式结构体的地址指针
  3. ：选择器，由部件标识 + 状态标识按位或（|）组合，用于指定该样式生效的控件部位、交互状态；参数不能传入互斥标志，否则会被判定清除标记无法合并。

代码示例

// selector传0：默认正常状态，最常用 lv_obj_add_style(obj, &style_obj, 0); // selector传LV_STATE_PRESSED：仅控件被按下时，该样式生效 lv_obj_add_style(obj, &style_obj, LV_STATE_PRESSED);

补充拓展

  1. 多状态叠加写法（同时匹配按下 + 聚焦）
lv_obj_add_style(obj, &style_press_focus, LV_STATE_PRESSED | LV_STATE_FOCUSED);
  1. 部件限定（仅修改按钮背景，不修改文字）
lv_obj_add_style(btn, &bg_style, LV_PART_MAIN | 0);
  1. 同一对象可多次调用 lv_obj_add_style 挂载多个样式，后添加样式优先级更高。

4.状态和部分

States（对象交互状态）

控件可同时叠加多种状态，作为 lv_obj_add_style 第三个参数的状态选择器：
状态宏
数值
含义
LV_STATE_DEFAULT
0x0000
默认正常释放状态，传 0 等价于此
LV_STATE_CHECKED
0x0001
勾选 / 切换选中（开关、复选框）
LV_STATE_FOCUSED
0x0002
焦点（触摸点击、键盘选中）
LV_STATE_FOCUS_KEY
0x0004
仅键盘 / 编码器焦点，触摸不算
LV_STATE_EDITED
0x0008
编码器编辑中
LV_STATE_HOVERED
0x0010
鼠标悬浮，嵌入式触摸屏一般不支持
LV_STATE_PRESSED
0x0020
手指 / 鼠标按下
LV_STATE_SCROLLED
0x0040
正在滚动
LV_STATE_DISABLED
0x0080
控件禁用，不可交互
LV_STATE_USER_1~4
0x1000/0x2000/0x4000/0x8000
4 组自定义状态，自由拓展交互样式
多状态叠加写法：LV_STATE_PRESSED | LV_STATE_FOCUSED

Part（控件内部子部件）

每个控件由多个子部件组成，可单独给某一部分设置独立样式，同样作为 lv_obj_add_style 选择器参数，和状态按位或组合使用：
部件宏
作用说明
LV_PART_MAIN
主体背景，绝大多数控件默认绘制区域
LV_PART_SCROLLBAR
滚动条部件
LV_PART_INDICATOR
指示器：滑块轨道、开关底色、复选框勾选区域
LV_PART_KNOB
可拖动旋钮 / 滑块手柄
LV_PART_SELECTED
列表 / 表格中被选中条目
LV_PART_ITEMS
批量重复元素：表格单元格、列表项
LV_PART_TICKS
刻度（仪表、进度条刻度）
LV_PART_CURSOR
光标（文本框输入光标、图表游标）
LV_PART_CUSTOM_FIRST
自定义部件起始标识，用于拓展控件

selector 组合使用示例（Part + State）

// 按钮主体，按下状态时生效该样式 lv_obj_add_style(btn, &style_press, LV_PART_MAIN | LV_STATE_PRESSED); // 滑块旋钮，禁用状态样式 lv_obj_add_style(slider, &style_dis_knob, LV_PART_KNOB | LV_STATE_DISABLED); // 默认全部主体正常状态（最常用） lv_obj_add_style(obj, &style_normal, 0);
  • selector = 部件 (Part) | 状态 (State)，两者可以自由按位或合并；
  • 不传 Part（只写状态 / 0）时，默认等价 LV_PART_MAIN；
  • 样式匹配规则：控件当前部件 + 当前状态同时匹配 selector，该套样式才会生效；

5.本地样式

除了“普通”样式外，对象还可以存储本地样式。
本地样式与普通样式类似，但是它不能在其他对象之间共享。如果使用本地样式，将自动分配局部样式，并在删除对象时释放。本地样式对于向对象添加本地自定义很有用。
本地样式的接口函数是这样的格式：lv_obj_set_style_local_(obj, , );
示例：
lv_obj_set_style_bg_color(obj, lv_color_hex(0xffffff), 0);
// 设置背景色lv_obj_set_style_bg_opa(obj, LV_OPA_50, 0);
// 设置背景透明度lv_style_set_...

6.本地样式VS普通共享样式

  1. 共享限制：本地样式仅归属当前控件对象，无法多个控件共用；普通lv_style_t样式可以一次定义、批量绑定给任意多个对象。
  2. 内存管理：本地样式由 LVGL 内核自动分配内存，控件lv_obj_del()销毁时自动释放，无需手动管理；普通样式需要自己保证全局 /static 生命周期，不能是函数局部栈变量。
  3. 优先级：本地样式优先级高于所有通过lv_obj_add_style()挂载的普通级联样式，相同属性会覆盖普通样式。
  4. 适用场景：仅给单个控件做一次性自定义外观，无需复用样式时使用；批量统一外观优先用普通共享样式。
对比项
本地样式
lv_obj_set_style_xxx
普通共享样式 lv_style_t + lv_obj_add_style
复用性
仅当前控件可用，不能共享
一个 style 可批量绑定给 N 个按钮 / 窗口
内存管理
对象销毁自动释放，无需手动操作
需手动lv_style_init，无需手动销毁
优先级
更高，覆盖共享样式
更低，会被本地样式覆盖
使用场景
单个控件独有的特殊外观
统一批量 UI（全部按钮同色、全部标签同字体）

三、基础对象的事件

1.事件是什么

当发生用户可能感兴趣的事情时，LVGL 中会触发事件，例如当一个对象：
  • 被点击
  • 滚动
  • 数值改变
  • 重绘
  • 等等。。

2.事件操作

添加事件回调

lv_event_dsc_t lv_obj_add_event_cb(obj, event_cb, event_code, user_data);
作用：给控件绑定事件处理函数，当触发指定event_code事件时自动执行回调
参数：
obj：目标控件对象
event_cb：事件回调函数，原型固定为 void (*lv_event_cb_t)(lv_event_t e)event_code：要监听的事件类型（如LV_EVENT_CLICKED点击、LV_EVENT_VALUE_CHANGED数值变更）
user_data：自定义用户数据，回调中可通过lv_event_get_user_data(e)
返回值：lv_event_dsc_t 事件描述符，用于精准删除事件

手动发送事件

void lv_event_send(obj, event_cb, event_code, user_data);
作用：手动主动给控件触发一次指定事件，无需用户真实操作，常用于模拟交互参数含义与lv_obj_add_event_cb一致，调用后会直接执行绑定好的回调函数。
参数：（与 lv_obj_add_event_cb 完全一致）
obj：目标 UI 控件对象（lv_obj_t*）
event_cb：要触发的事件回调函数（lv_event_cb_t）
event_code：事件类型码（如 LV_EVENT_CLICKED、LV_EVENT_VALUE_CHANGED）
user_data：自定义透传数据，回调内可通过lv_event_get_user_data(e)获取
返回值：无返回值（void 类型函数）

删除事件

void lv_obj_remove_event_cb(obj, event_cb);
作用：根据回调函数地址，删除目标控件上所有绑定了该回调的事件；如果同一个回调绑定了多种事件码，会一次性全部清除。适合模块整体销毁时批量清理。
参数：
obj：目标 UI 控件对象（lv_obj_t*）
event_cb：待删除的事件回调函数指针（lv_event_cb_t）
返回值：无返回值（void 类型函数）
lv_obj_remove_event_dsc(obj, event_dsc); //event_dsc 是 lv_obj_add_event_cb 返回的指针
作用：通过lv_obj_add_event_cb添加事件时返回的事件描述符，精准删除单一条事件绑定；不会误删同一控件下其他使用相同回调的事件，工程开发推荐优先使用。
参数：
obj：目标 UI 控件对象（lv_obj_t*）
event_dsc：添加事件时lv_obj_add_event_cb返回的事件描述符（lv_event_dsc_t*）
返回值：无返回值（void 类型函数）

3.事件类型

  • 输入设备事件 (Input device events)
  • 绘图事件 (Drawing events)
  • 其他事件 (Special events)
  • 特殊事件 (Other events)
  • 自定义事件 (Custom events)

4.事件回调函数的 lv_event_t 参数

事件回调函数只有一个参数，这个参数对我们的作为非常大，现在的版本提供这些功能：
static void my_event_cb(lv_event_t * event);
  1. 获取触发的事件代码：
lv_event_code_t code = lv_event_get_code(e);
  1. 获取触发事件的对象：
lv_obj_t * target = lv_event_get_target(e);
  1. 获取最初触发事件的对象 (事件冒泡)：
lv_obj_t * target = lv_event_get_current_target(e);
  1. 获取事件传递的用户数据：
  • lv_event_get_user_data(e); 获取使用 lv_obj_add_event_cb 传递的用户数据
  • lv_event_get_param(e); 获取使用 lv_event_send 传递的用户数据

5.事件冒泡

如果对象启用了 lv_obj_add_flag(obj, LV_OBJ_FLAG_EVENT_BUBBLE)，该对象的所有事件将会发送到该对象的父级。如果父级也启用了 LV_OBJ_FLAG_EVENT_BUBBLE，那么事件继续发送到他的父级，依此类推。
  • lv_event_get_target(e); 获取触发事件的当前对象。
  • lv_event_get_current_target(e); 获取事件冒泡的父对象。 备注：两个都是lv_event_t类型结构体中的成员
lv_obj_add_flag(obj, LV_OBJ_FLAG_EVENT_BUBBLE); // add_flag：给对象添加 / 开启该冒泡标志 lv_obj_clear_flag(obj, LV_OBJ_FLAG_EVENT_BUBBLE); // clear_flag：清除 / 关闭冒泡标志

LVGL 事件冒泡完整解读

1. 冒泡机制原理
LVGL 控件是树形层级结构（子控件嵌套在父容器内）：
  1. 给控件开启 LV_OBJ_FLAG_EVENT_BUBBLE 标志后，自身产生的交互事件会向上传递给父控件；
  2. 若父控件同样开启冒泡标志，事件会继续向上传递给祖父控件，直到根屏幕；
  3. 每一层开启冒泡的父控件，绑定的事件回调都会依次执行。
2. target 与 current_target 核心区分
API
返回对象
冒泡场景举例（容器内按钮）
lv_event_get_target(e)
绑定回调的控件（监听对象）
容器绑定回调 → 返回容器
lv_event_get_current_target(e)
真正产生交互的原始控件（事件源头）
点击按钮触发冒泡 → 返回按钮
3. 冒泡开关 API 说明
开启冒泡
lv_obj_add_flag(obj, LV_OBJ_FLAG_EVENT_BUBBLE);
作用：开启当前对象的事件向上冒泡能力。
关闭冒泡
lv_obj_clear_flag(obj, LV_OBJ_FLAG_EVENT_BUBBLE);
作用：关闭冒泡，当前对象产生的事件不会向上传递。
4. 典型使用场景
  • 容器统一处理：页面面板绑定点击回调，内部所有子按钮开启冒泡，点击任意子控件都能触发面板回调；
  • 分层交互逻辑：子控件做细分操作，父容器做统一的页面背景响应；
  • 全局拦截：给屏幕根对象开启冒泡，可捕获页面内所有控件的交互事件。
