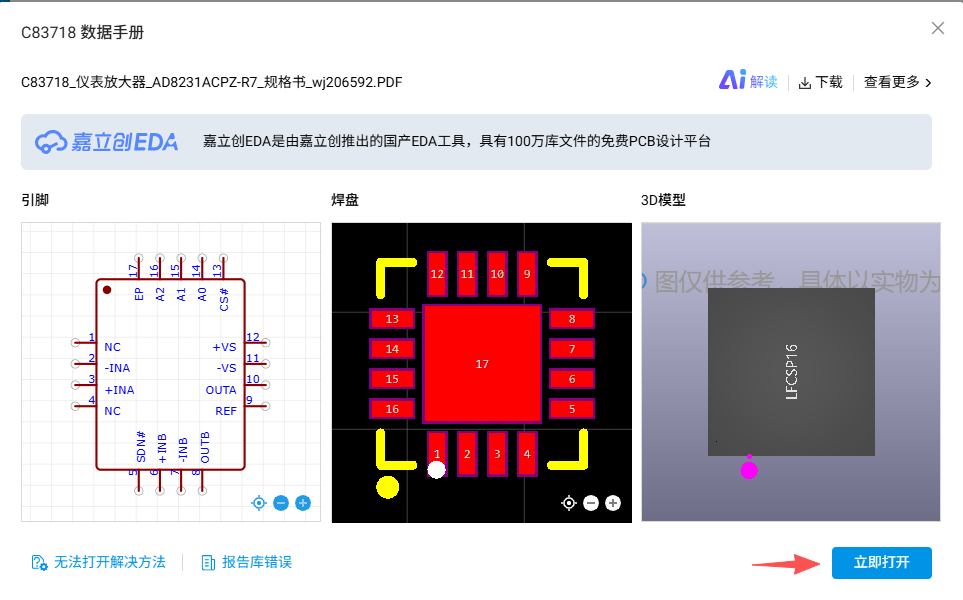

大多数元器件都可以在立创商城找到2D和3D封装，点击立即打开

COPY 2D封装

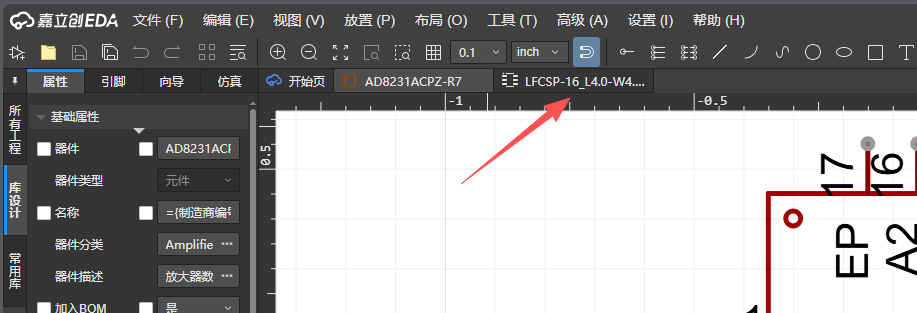

1.切换到PCB

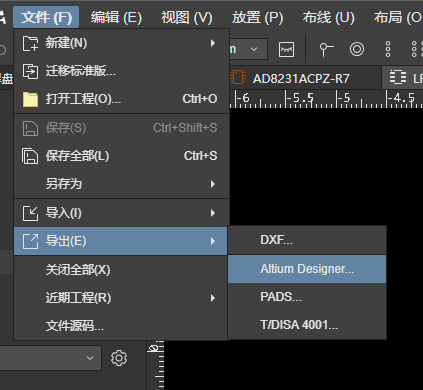

2.导出PCB文件

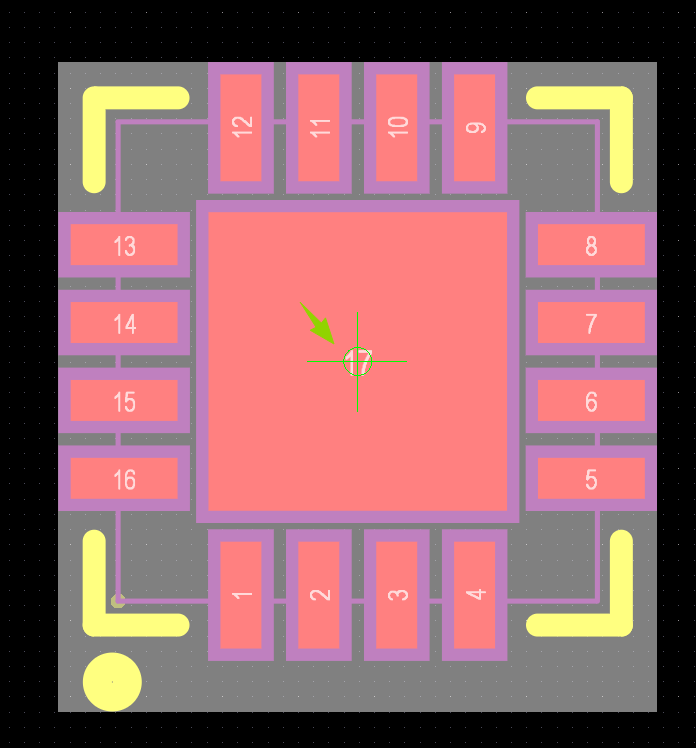

3.用AD打开下载的PCB文件，复制时选择中心吸附点

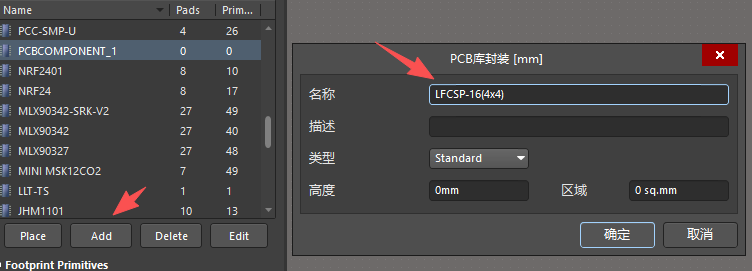

4.在自己的库中添加，并重命名

5.对齐原点粘贴并保存

6.至此2D封装COPY完成

COPY 3D模型

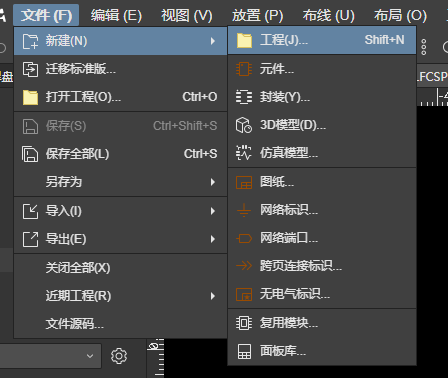

1.在嘉立创EDA新建工程

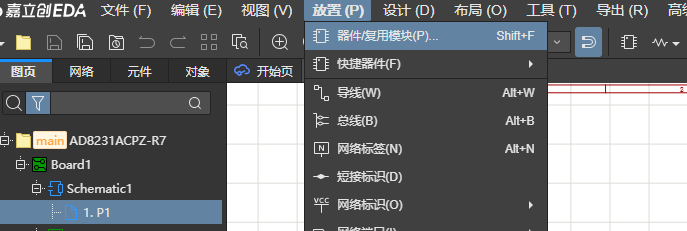

2.选择原理图，点击放置器件

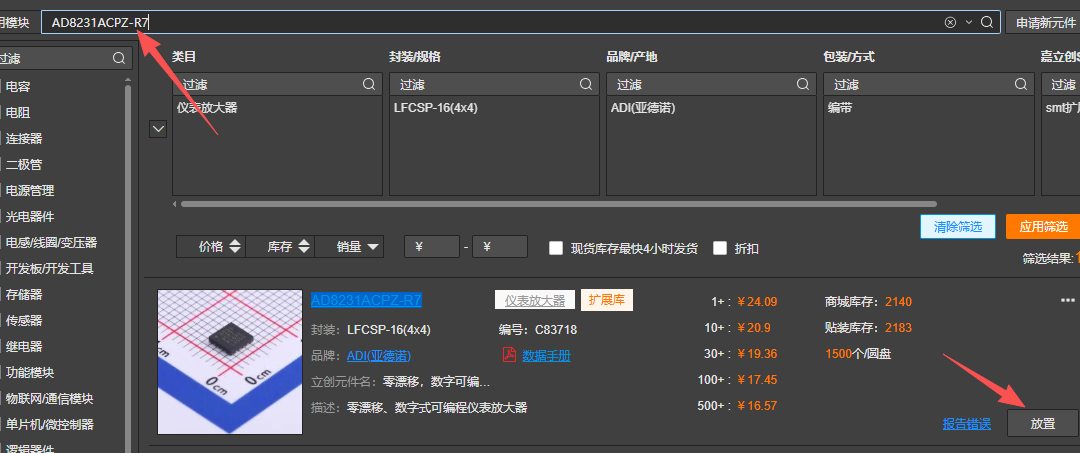

3.搜索并放置器件

4.点击设计，更新到PCB

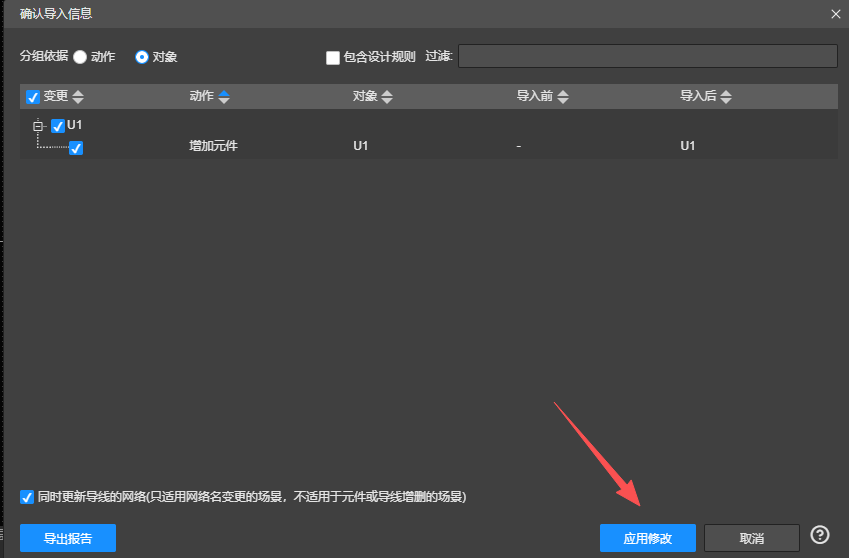

5.直接应用

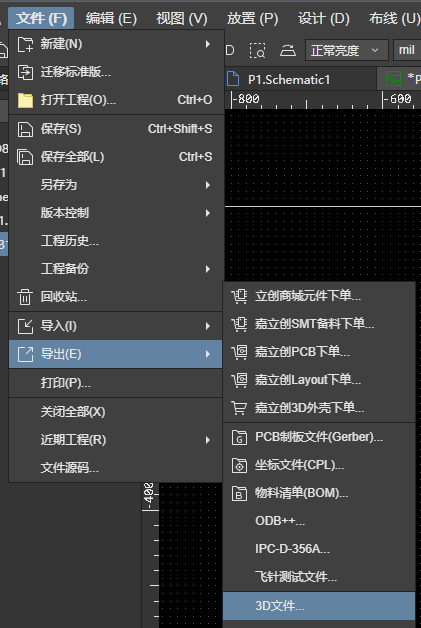

6.导出3D文件

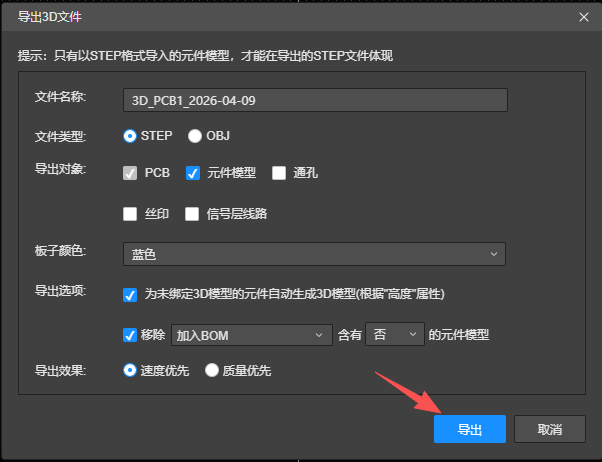

7.直接导出

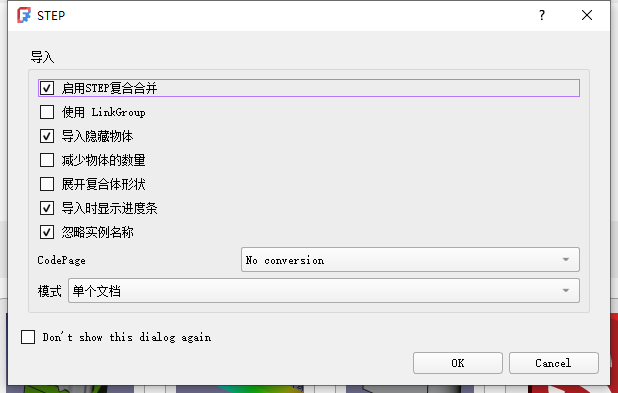

8.用FreeCAD打开3D文件（用其他软件也行，推荐使用FreeCAD，下载链接FreeCAD: Your own 3D parametric modeler）

9.删除Board

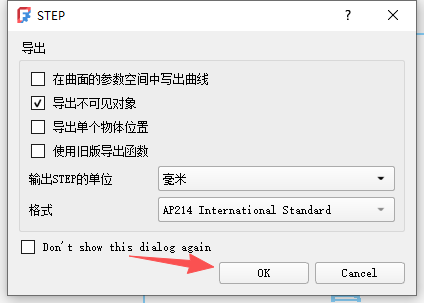

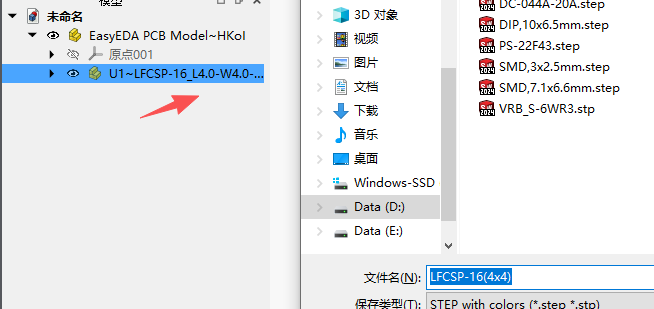

10.选择模型并导出到存放3D模型的文件夹

11.回到AD PCB封装库，点击放置3D模型

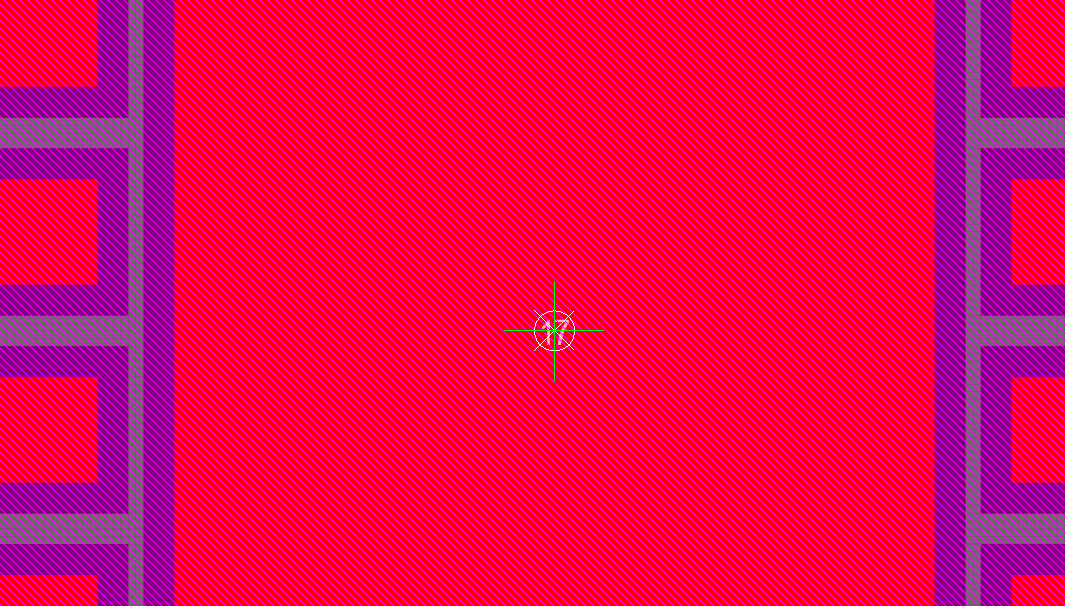

12.对齐原点放置

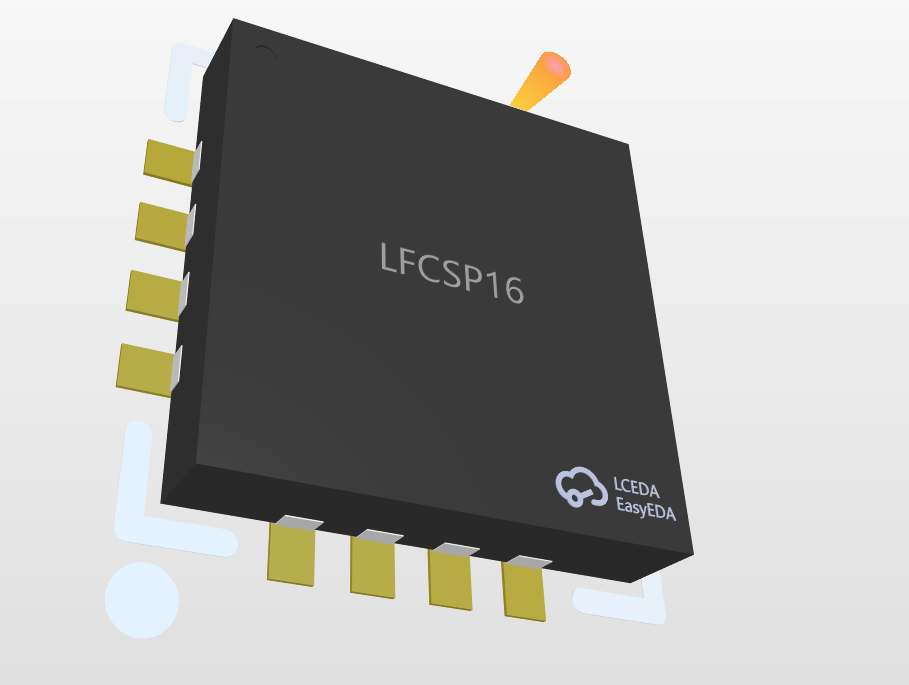

13.预览3D效果

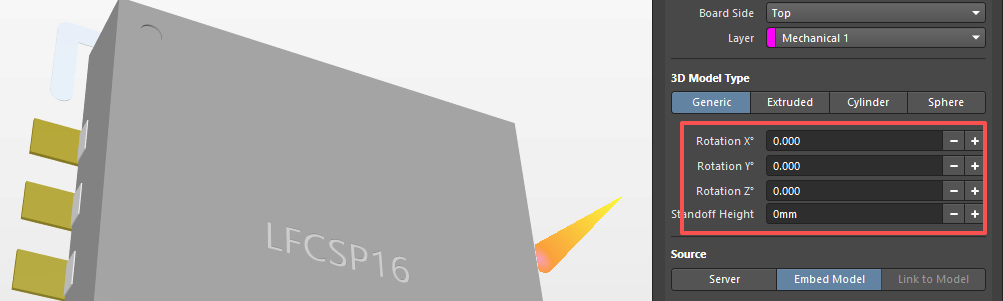

14.选中3D模型可进行微调

若发现3D模型位于焊盘下方或与焊盘穿模，需要在Standoff Height输入器件高度来调整（在器件手册中可以查询到）

至此3D模型COPY完成
