已经生成了PCB:
在这里插入图片描述

但有的地方丝印不明确,不方便以后的使用,例如可以在VCC的地方加上丝印,以后看到了就知道这个地方是连接电源正极。

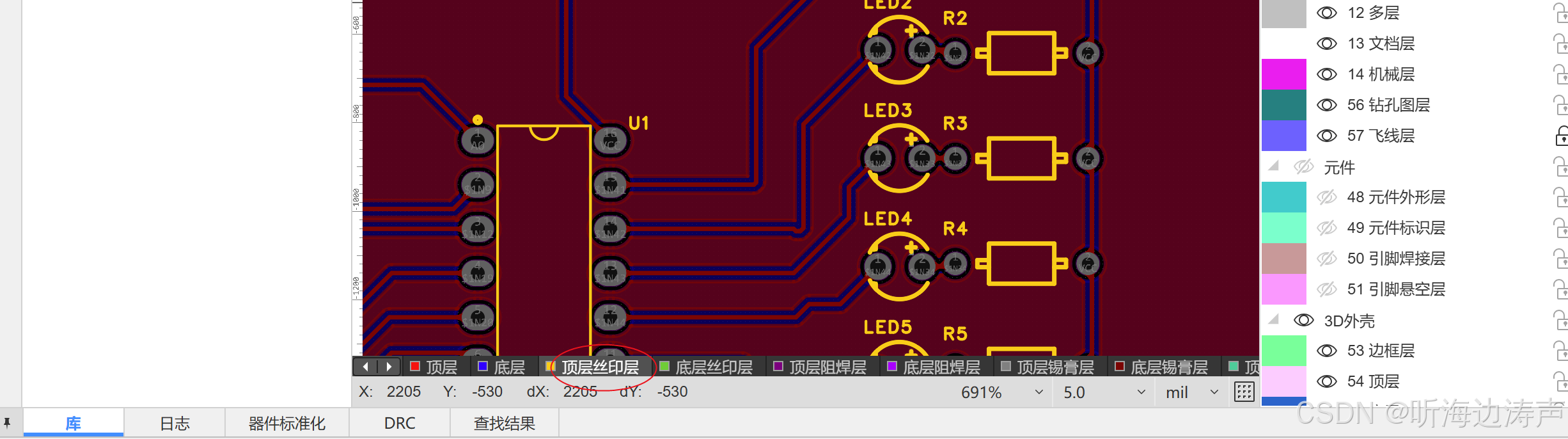

在下面点击“顶层丝印层”,现在黄色高亮显示的就是顶层已有的丝印:
在这里插入图片描述

我下面准备在VCC的地方加上VCC丝印。

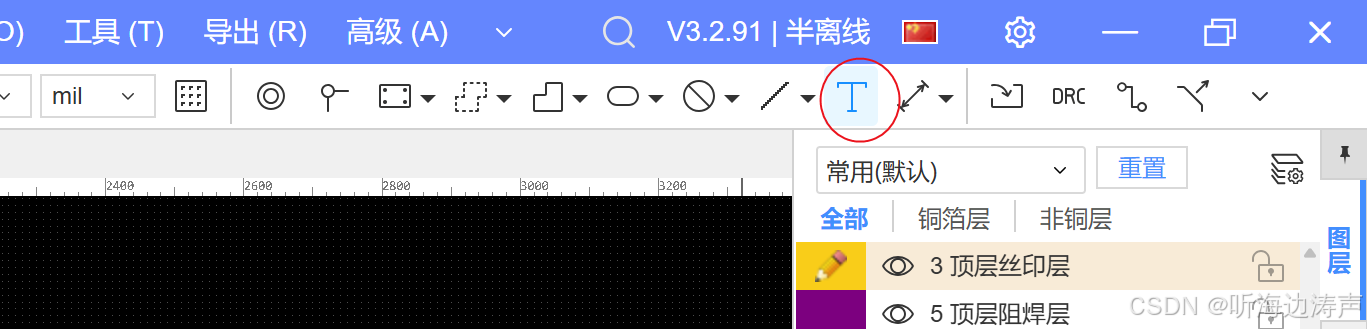

在右上方的工具栏中点击文本按钮:
在这里插入图片描述

出现输入框:
在这里插入图片描述

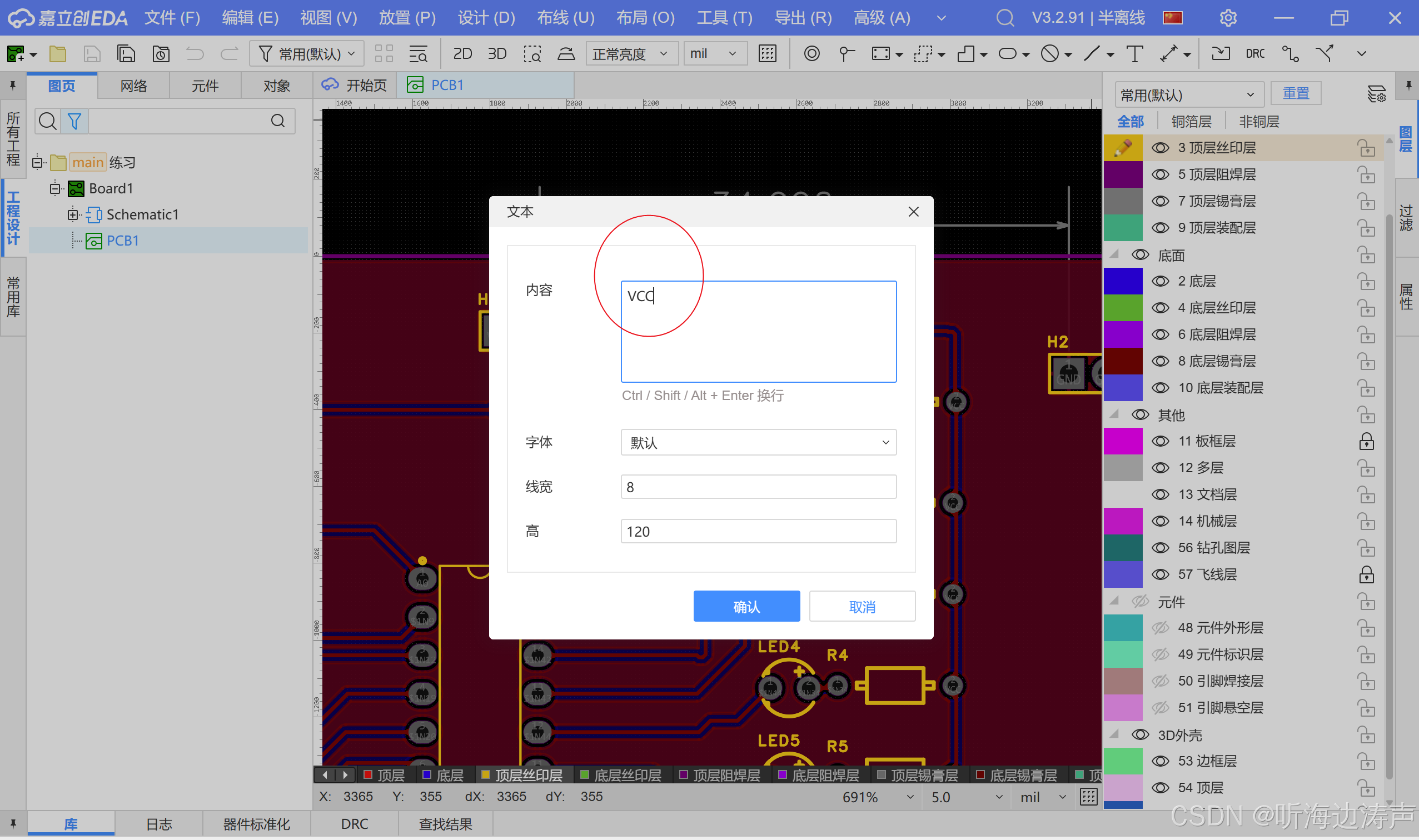

输入丝印的名字,例如VCC:
在这里插入图片描述

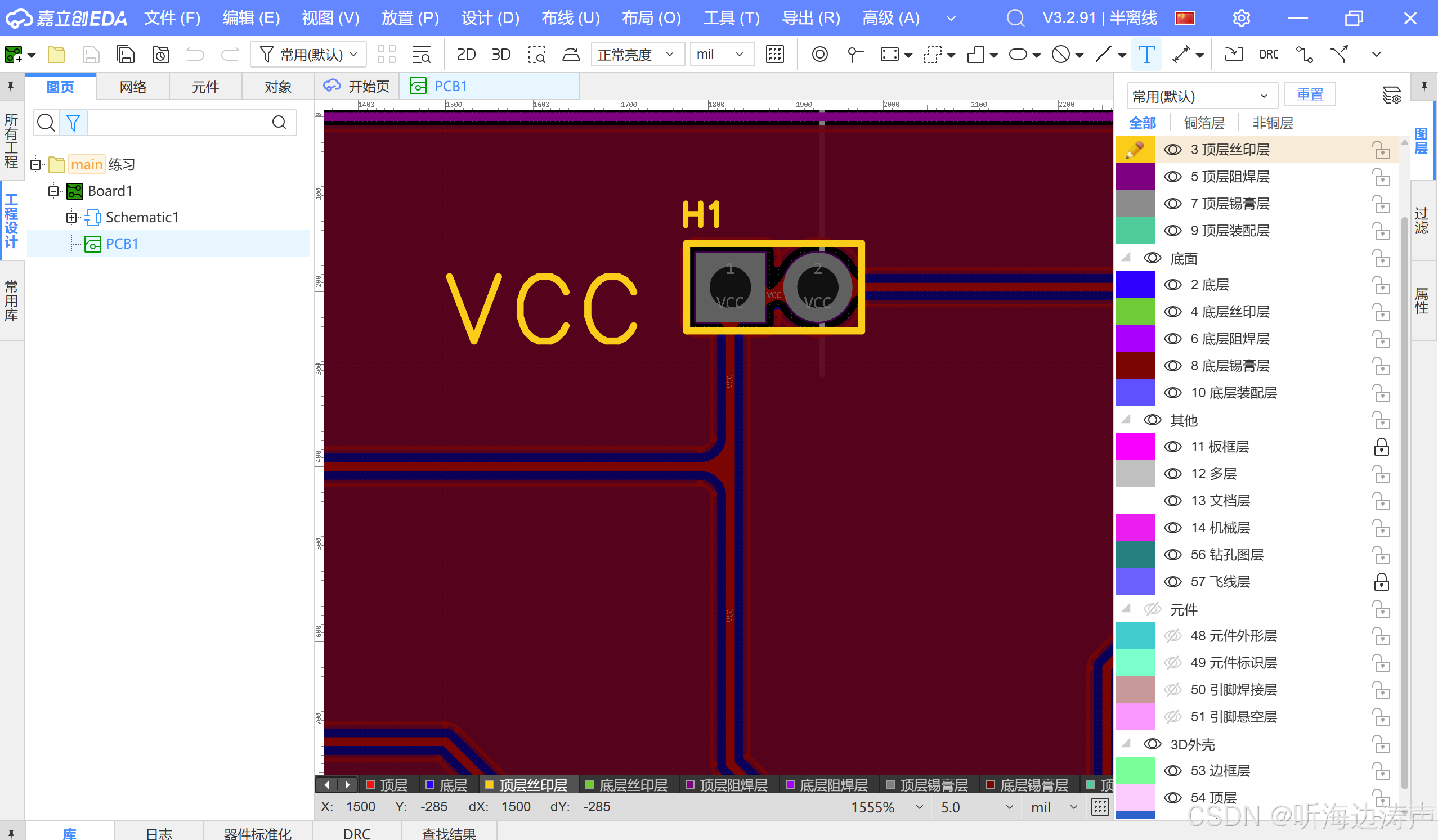

点击“确认”按钮,就可以放置丝印了,鼠标左键点击就放置了:
在这里插入图片描述

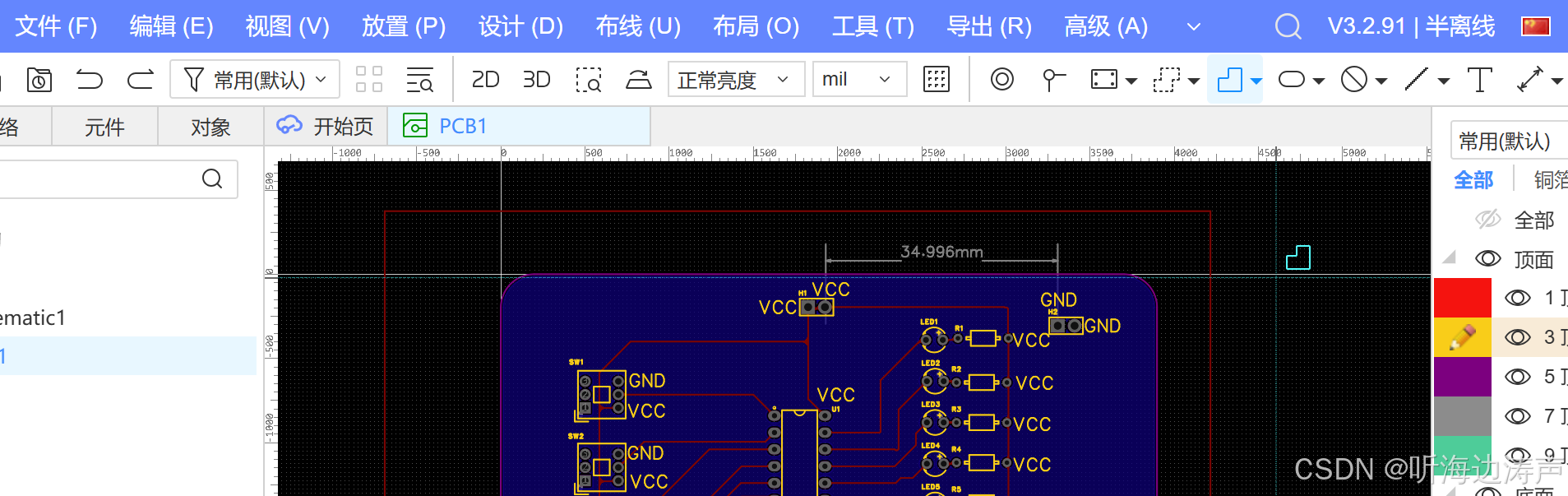

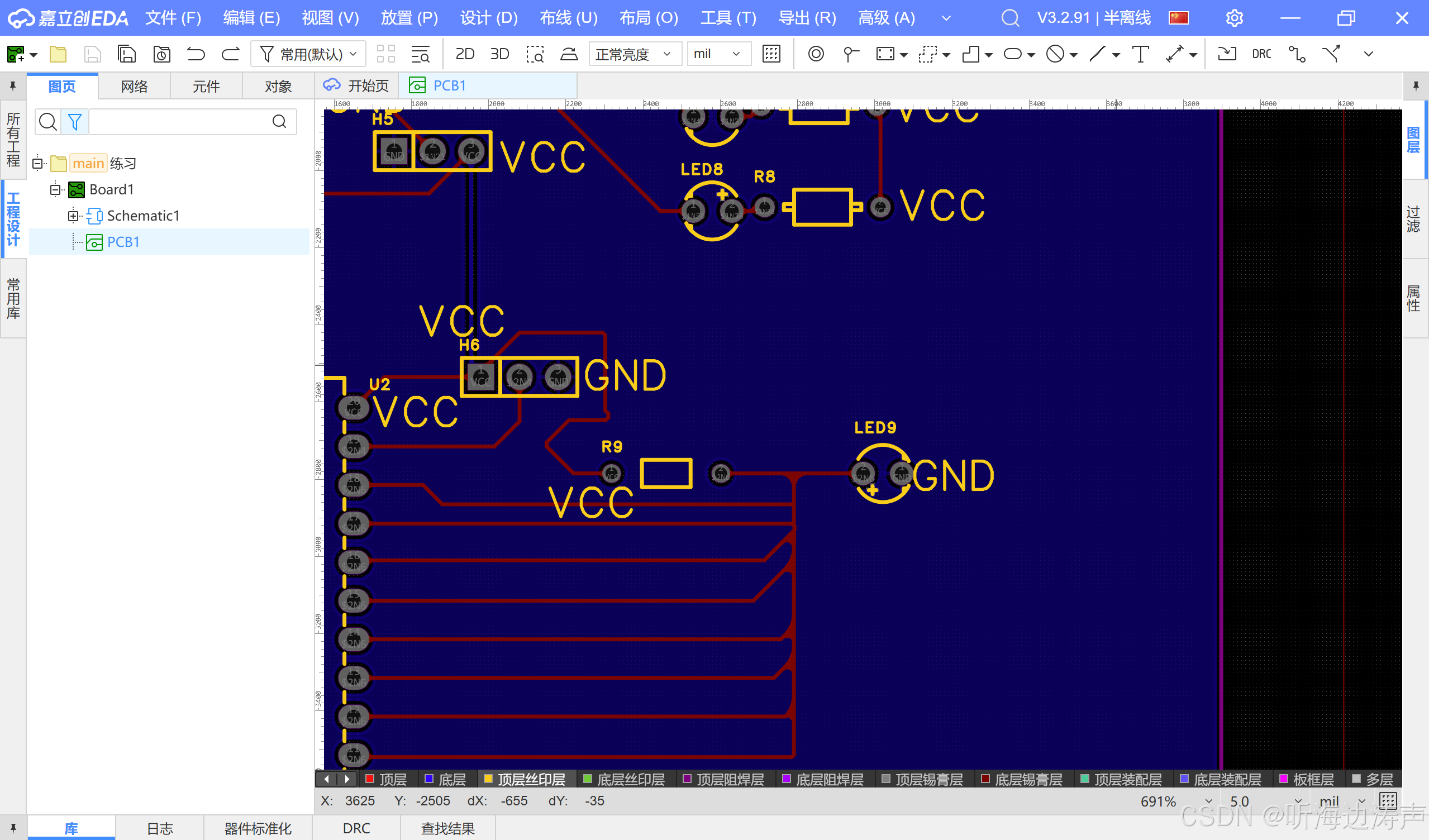

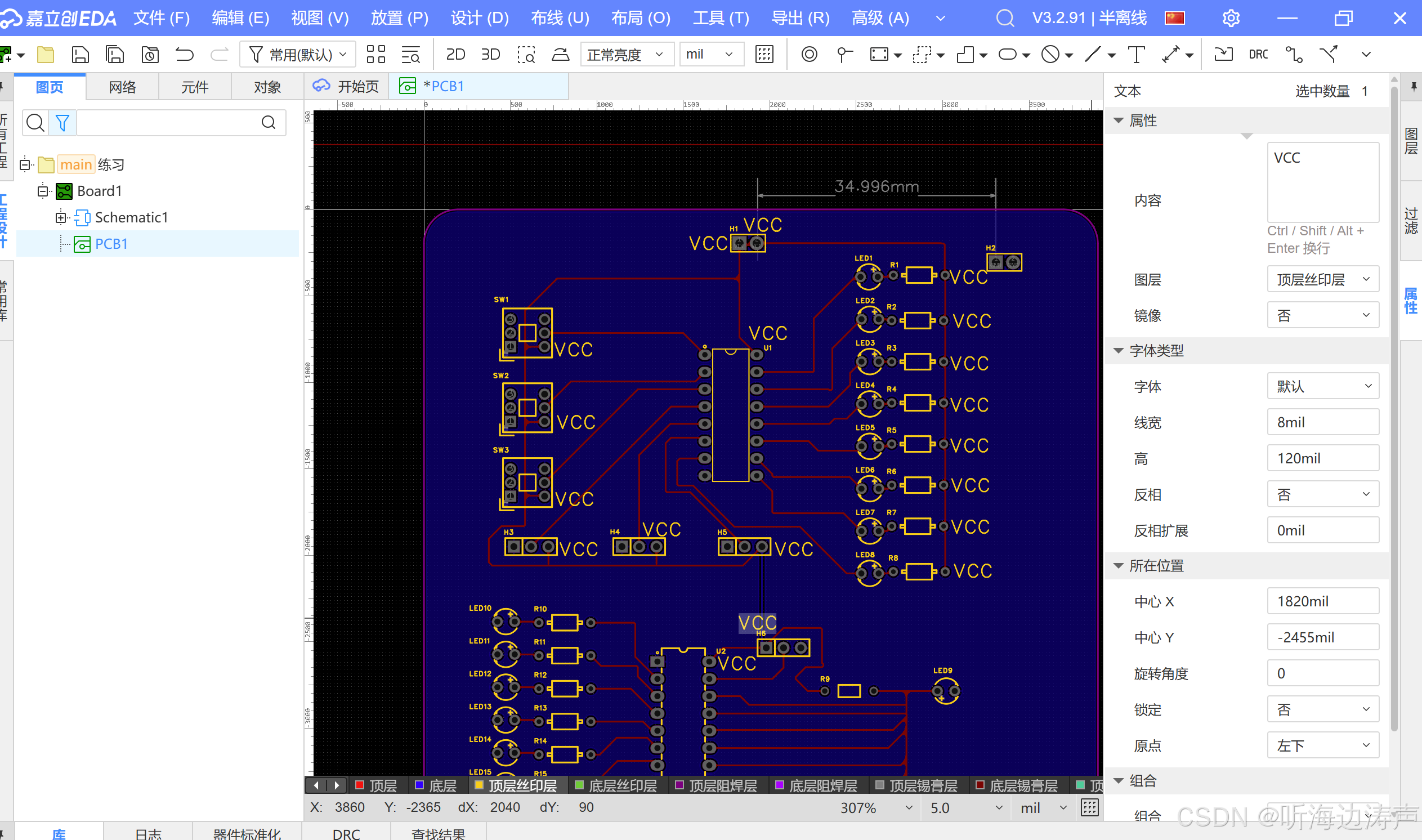

将VCC的地方都加上了丝印:
在这里插入图片描述

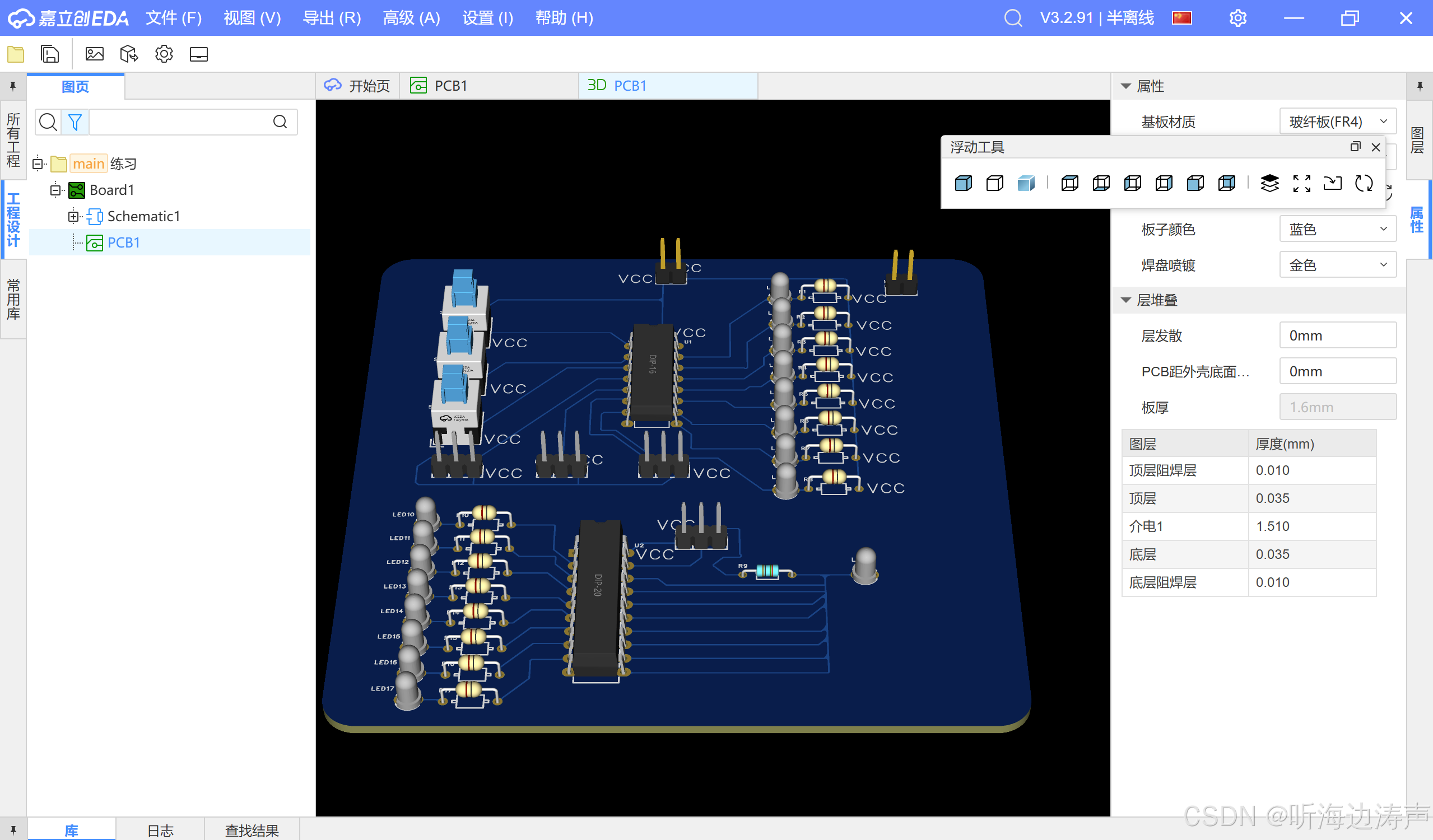

3D效果图:
在这里插入图片描述

同理,加上GND的丝印:
在这里插入图片描述

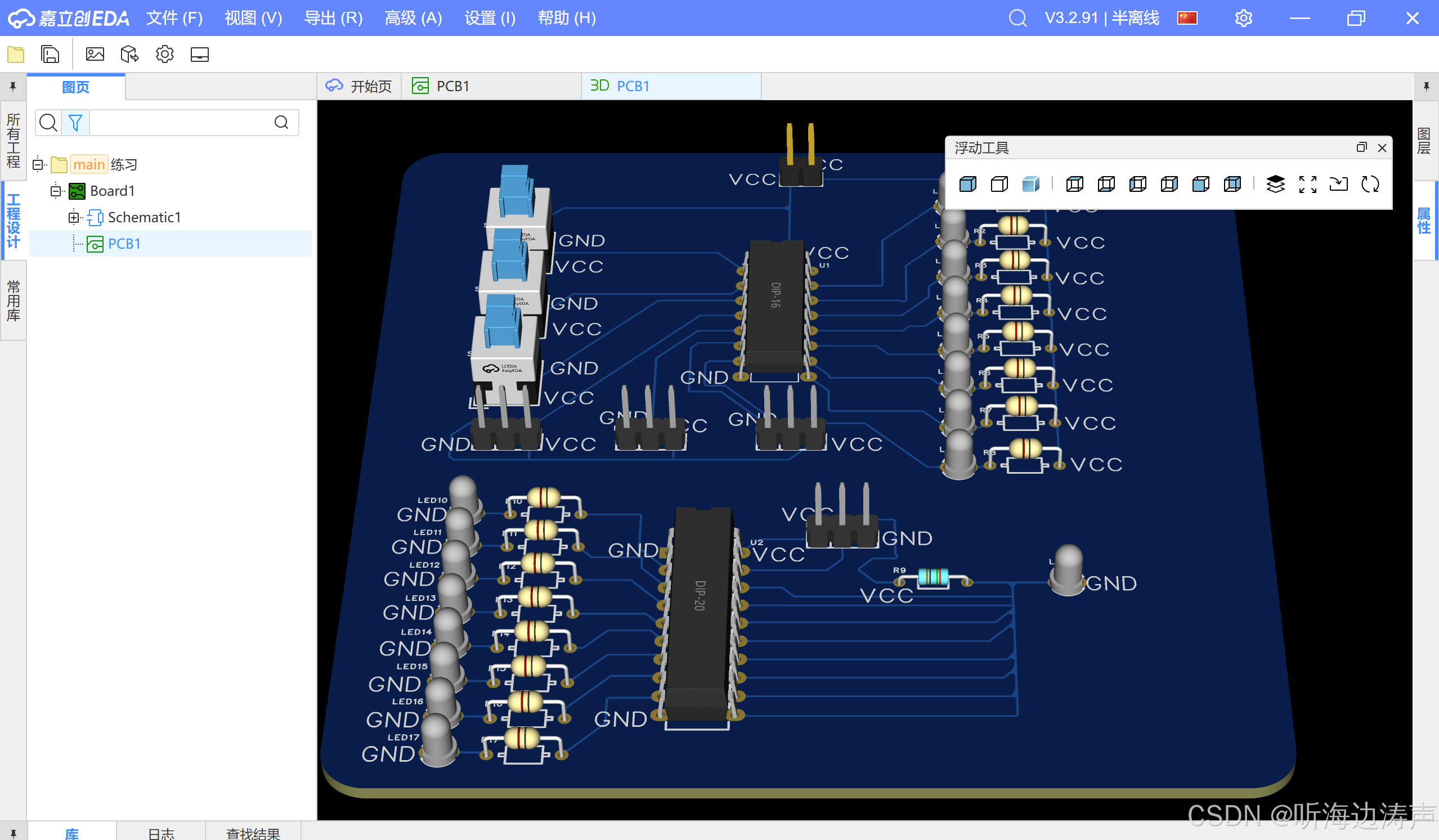

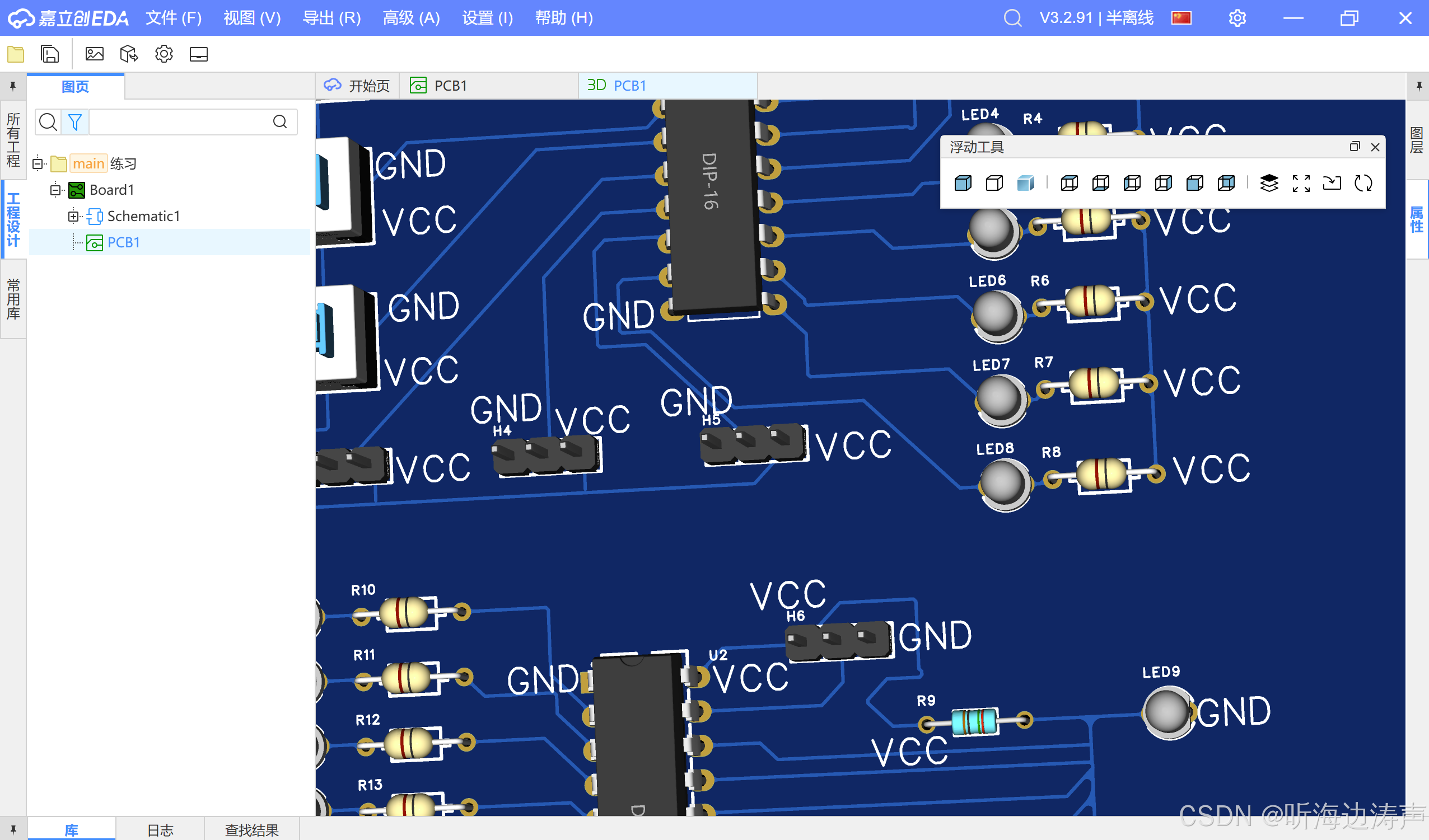

看3D效果:
在这里插入图片描述

在这里插入图片描述

下面将不同的电路用丝印线条围起来。

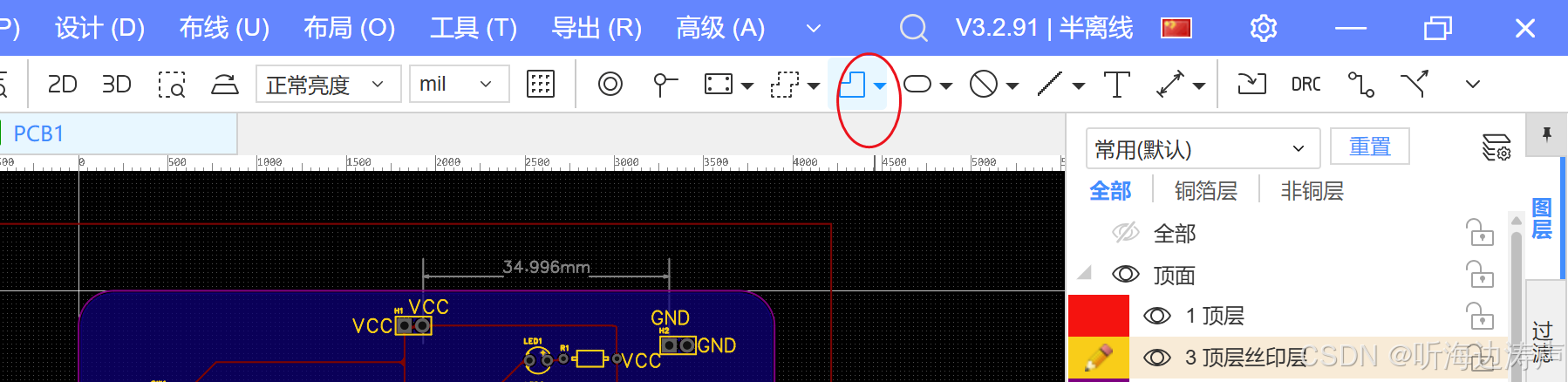

点击右上角工具栏的填充区域按钮:
在这里插入图片描述

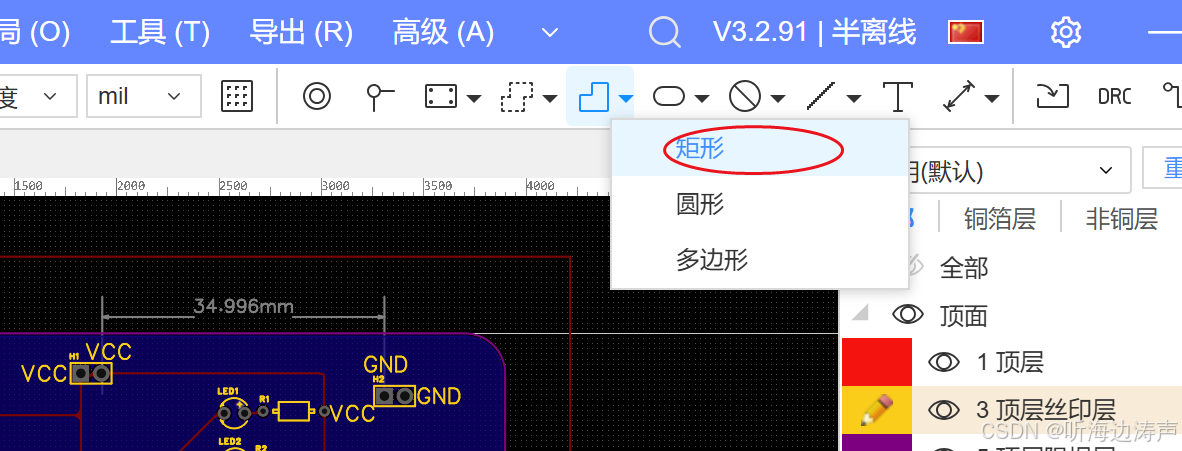

选择矩形:
在这里插入图片描述

在这里插入图片描述

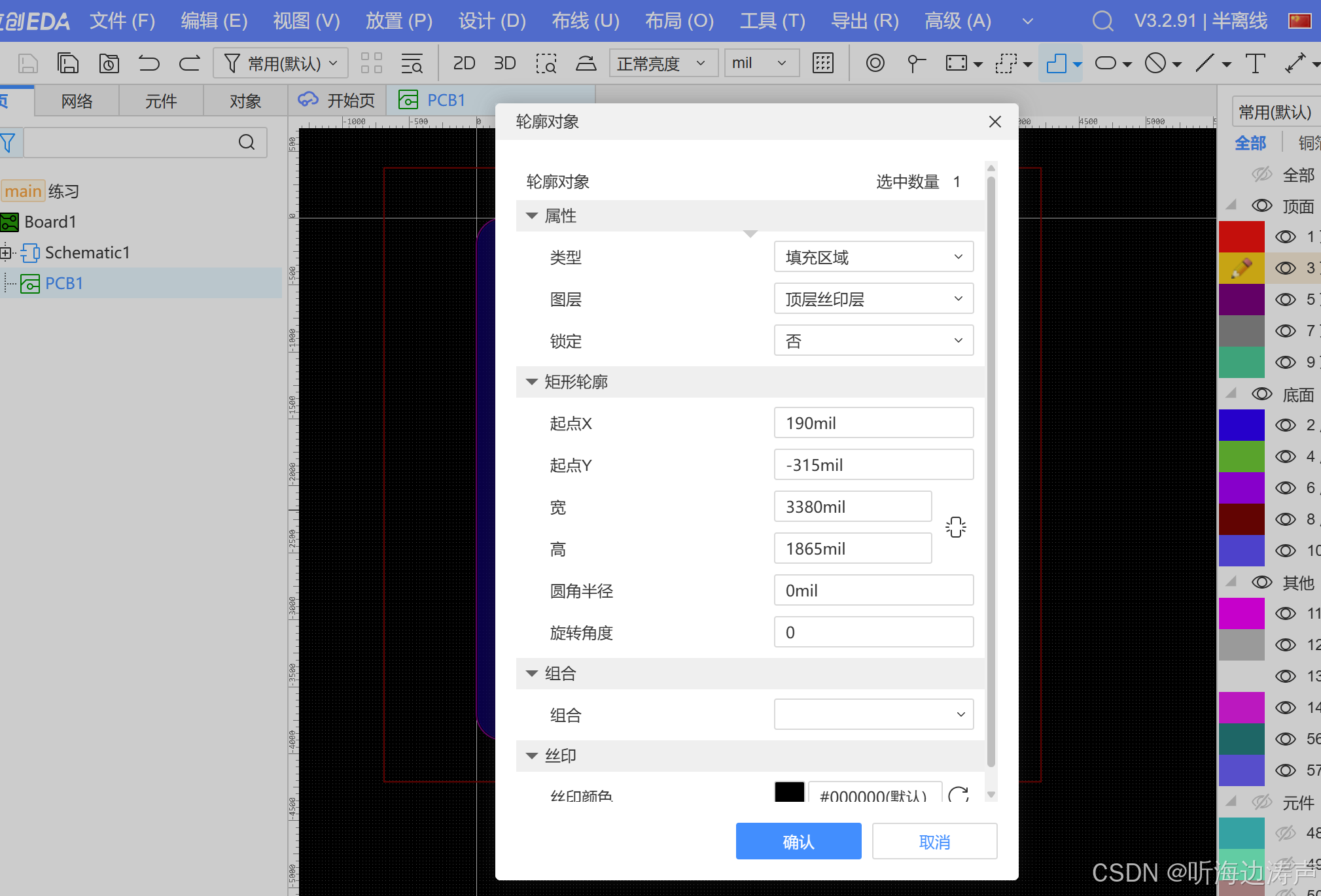

然后用鼠标画矩形,将电路圈起来,弹出框:
在这里插入图片描述

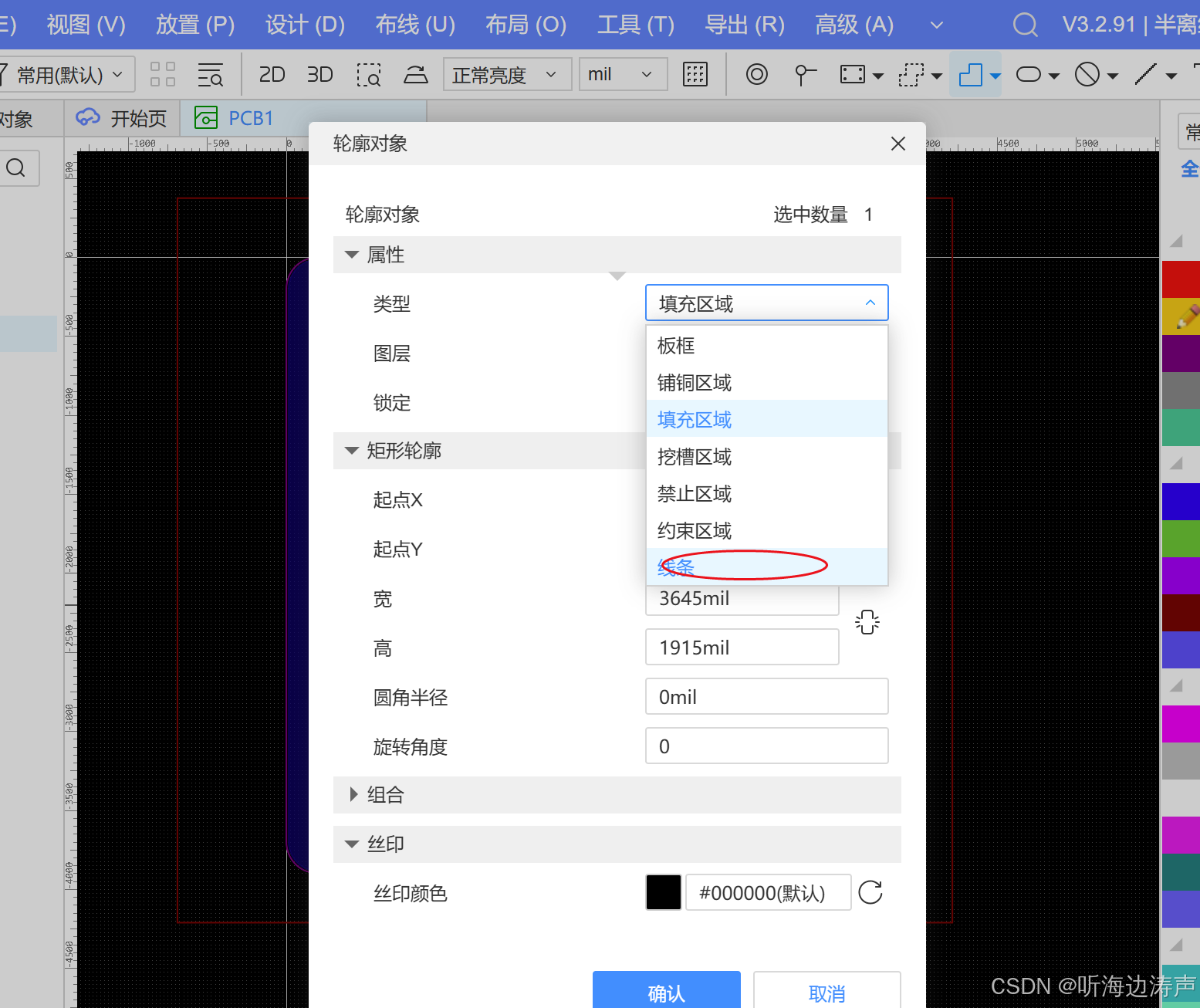

类型选择“线条”:
在这里插入图片描述

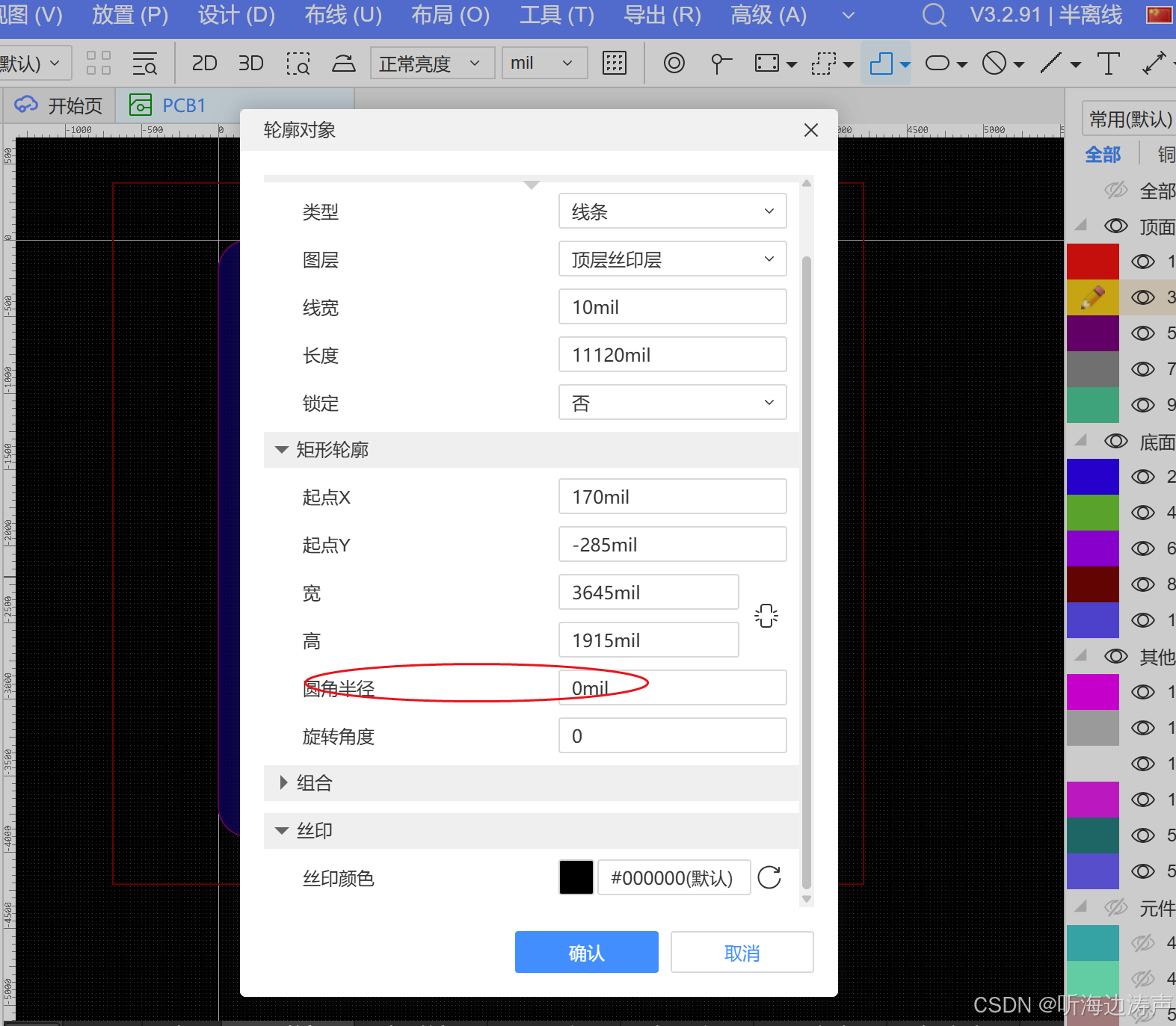

下面设置圆角半径:
在这里插入图片描述

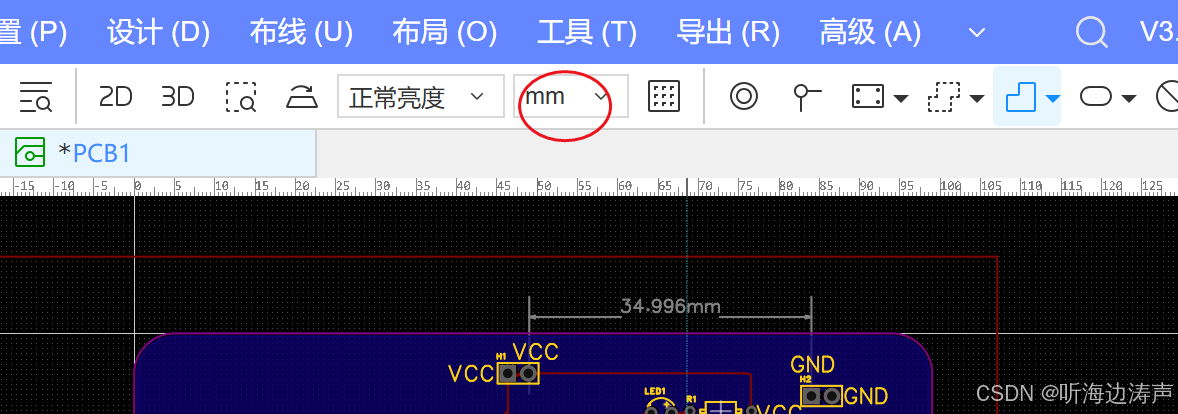

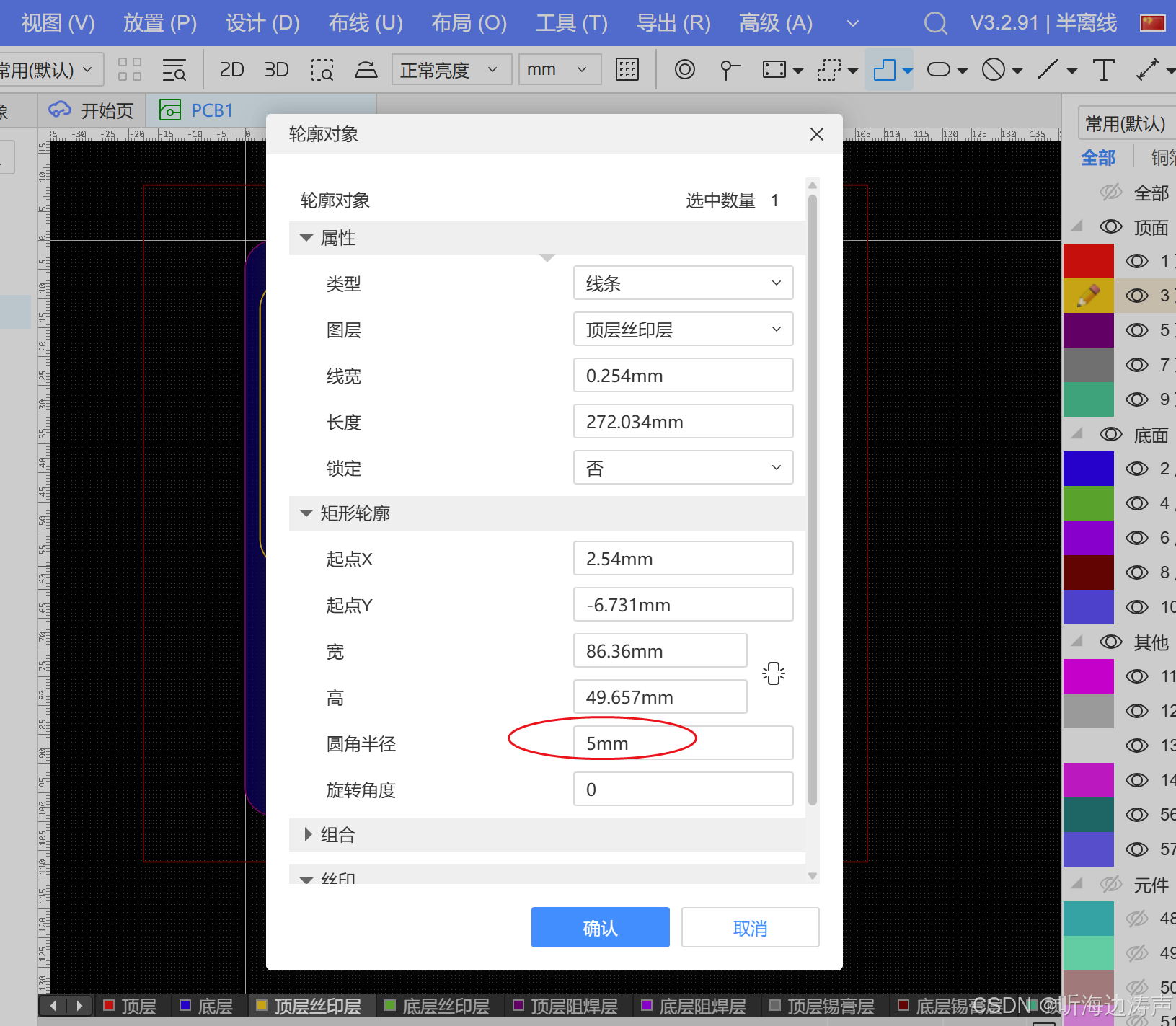

为了方便,暂时将上面的单位切换为mm:
在这里插入图片描述

在这里插入图片描述

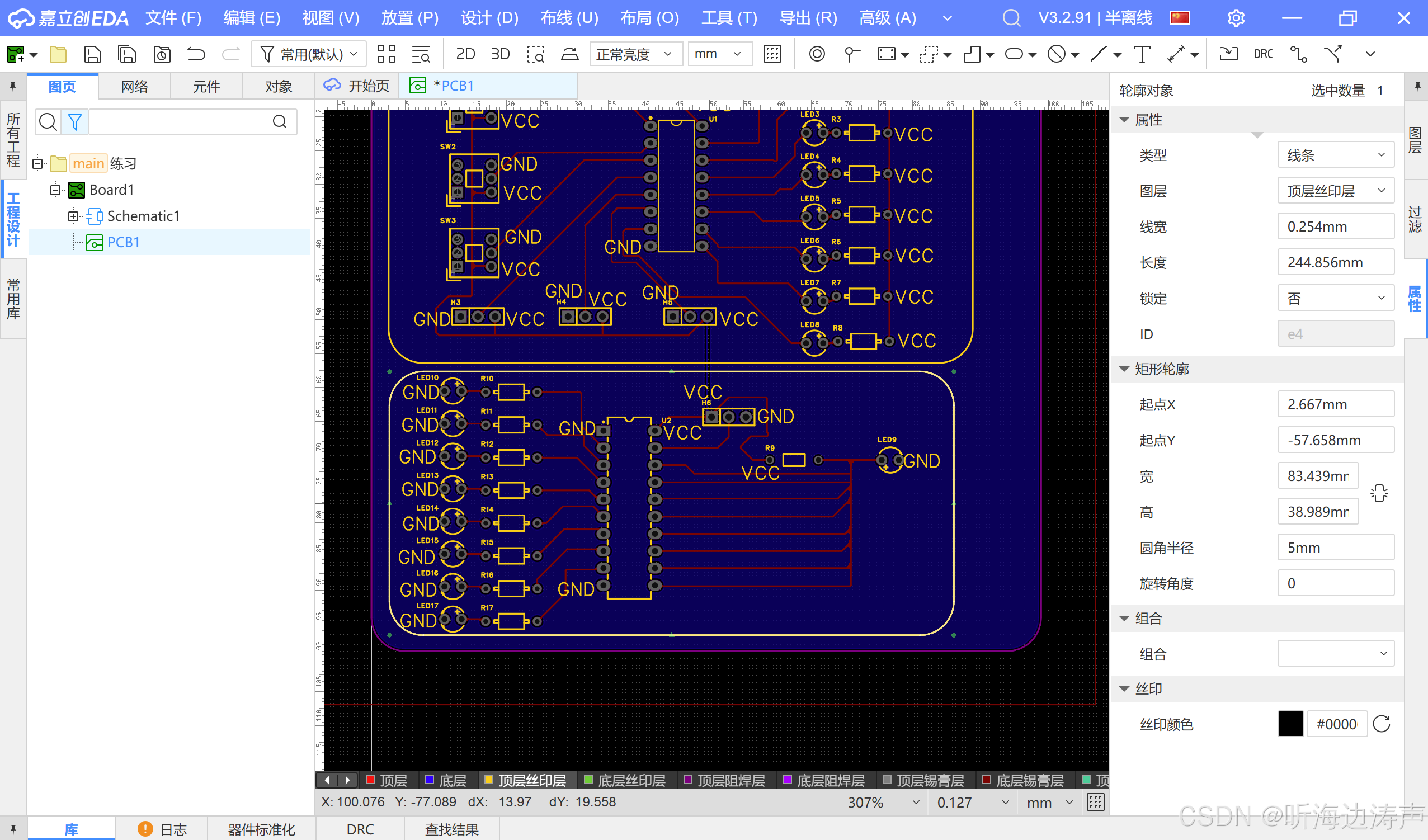

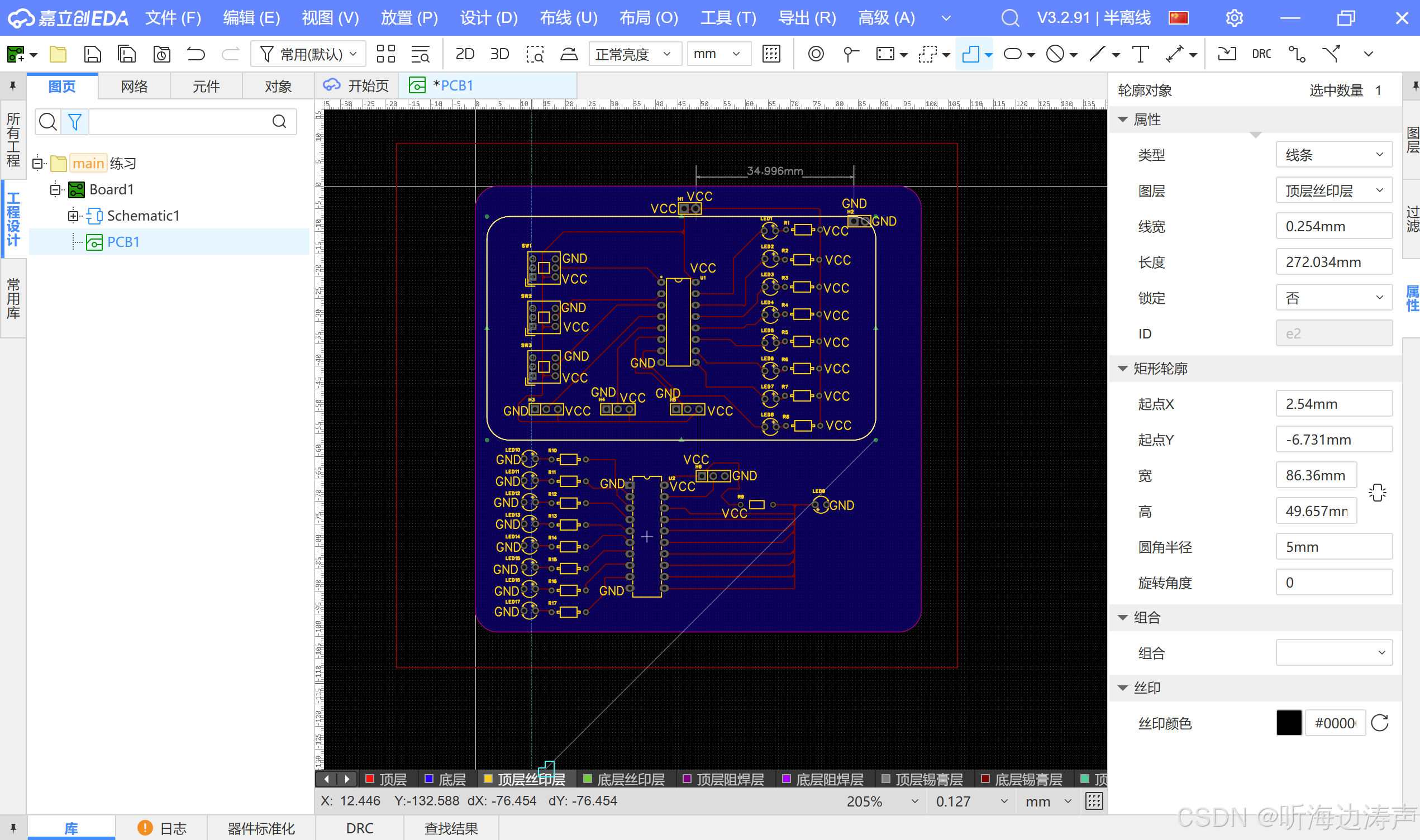

点击“确认”按钮,变为下面这样:
在这里插入图片描述

同理,将另外一个电路也用丝印圈起来:
在这里插入图片描述

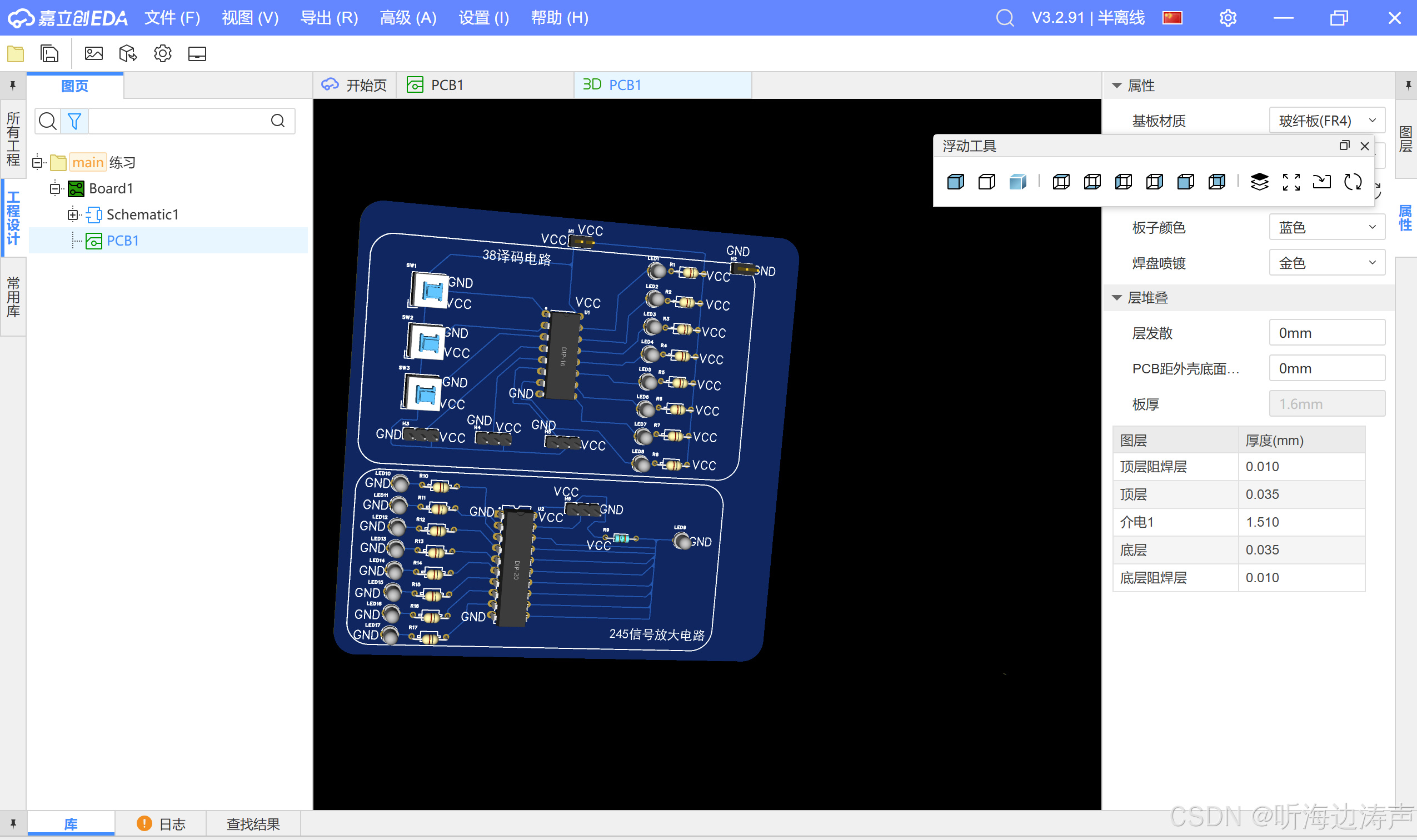

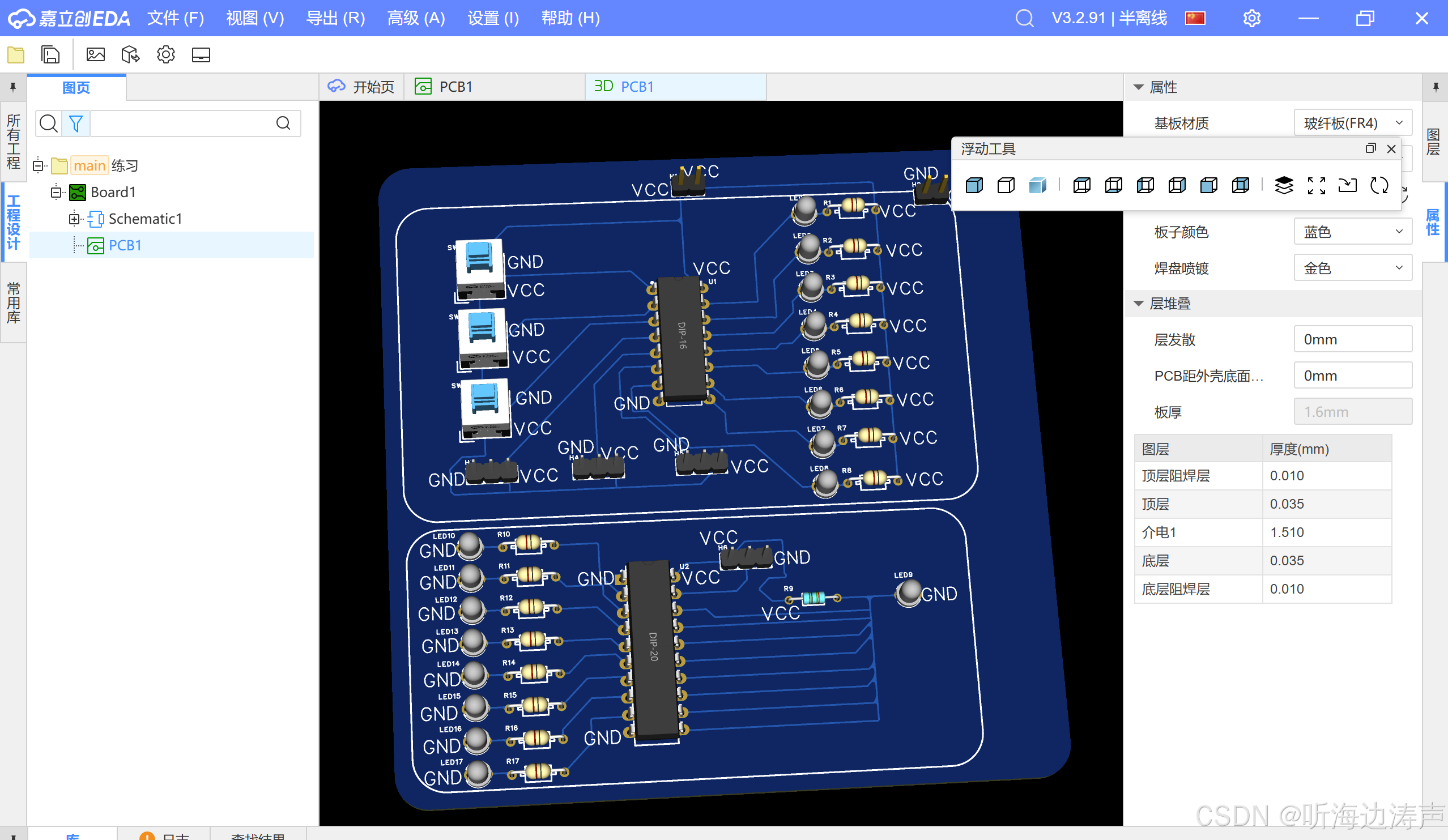

查看3D效果图:
在这里插入图片描述

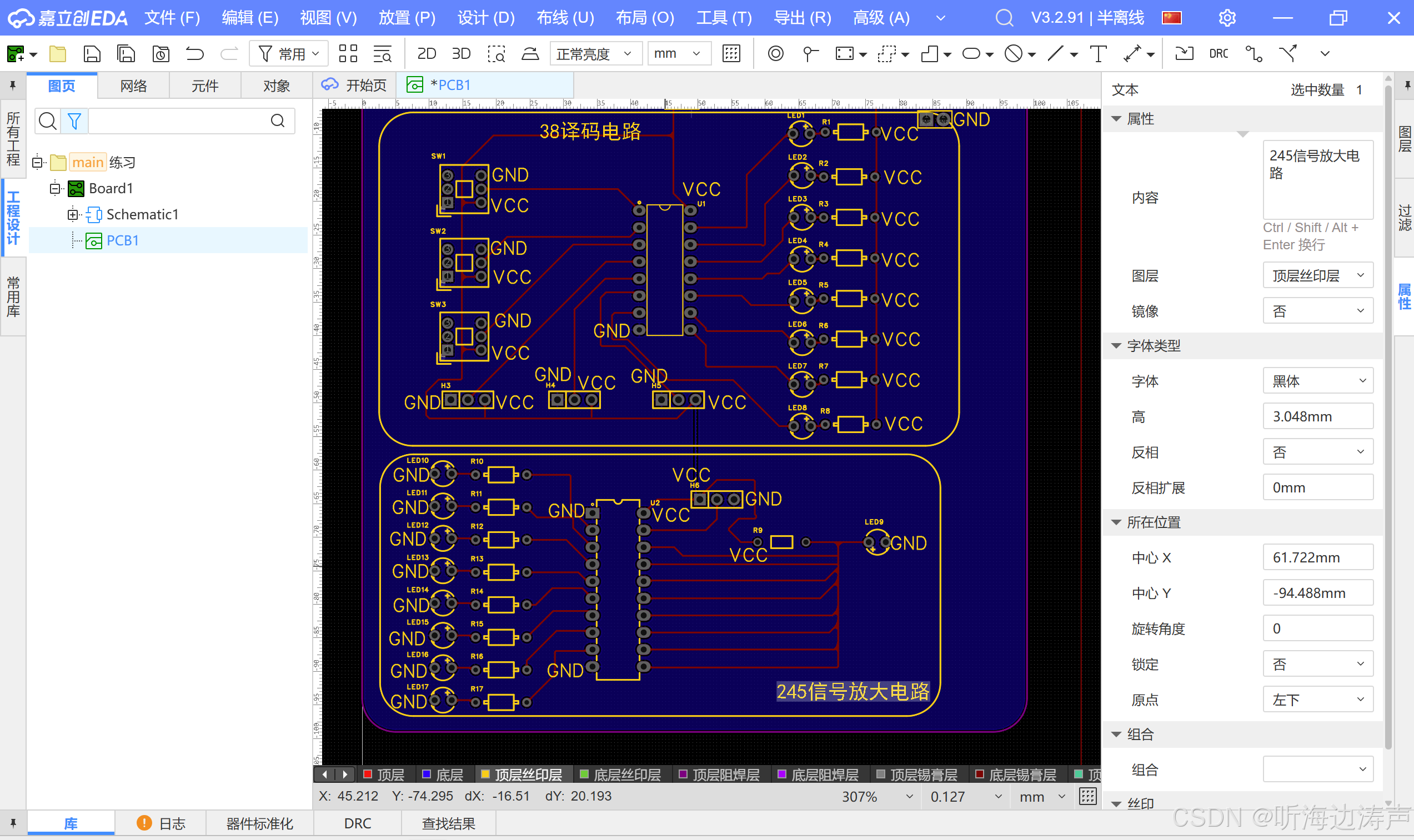

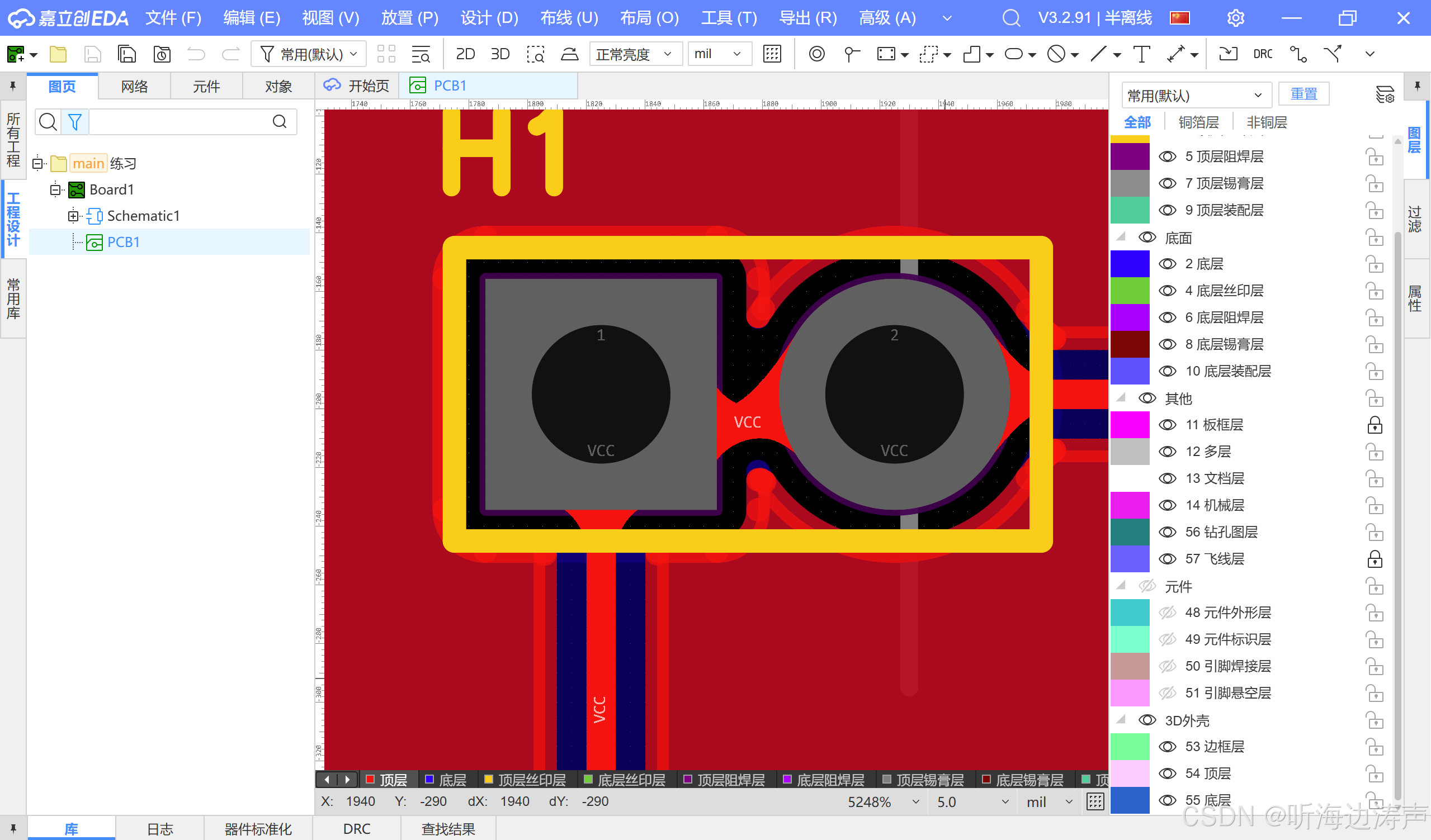

可以在电路上也放置丝印:
在这里插入图片描述

查看3D效果:
在这里插入图片描述
