一、实验目的

1、掌握噪音传感器的使用；

2、掌握 LiteB 节点的使用；

3、掌握智云实时数据编程接口的使用；

4、掌握 ZXBee 通信协议。

二、实验原理

1、系统设计目标

噪音传感器作为 RS485 串口类物联网传感器，能够定时采集环境中噪音信息并且主动发送至节点。运用过程中通过对噪音传感器采集的城市噪音的信息监控，实现智能的监测城市环境的噪音信息，通过实时的将噪音信息推送到智云数据中心，在凭借 Android 移动客户端和 web 端在获得这些数据后，用户能够实现随时随地远程获取城市噪音信息，从而实现对于城市噪音信息的采集。 系统设计功能及目标如下：

三、实验步骤

1、部署智云硬件环境

1）硬件准备：准备一个 S4418/6818 系列网关，一个噪音传感器、一个 LiteB 无线节点、一个

SmartRF04EB 仿真器。

2）将噪声传感器接到 LiteB 节点的 A 端子，跳线如下图所示。

3）协议栈安装：确认已安装 ZStack 的安装包。如果没有安装，打开光盘提供的安装包，路径

为“03-系统代码\ ZStack-2.4.0-1.4.0x.zip”，解压即可。

4）传感器工程：将实验光盘中 02-软件资\ 03-工程源码\ LiteB\ 06-ZY001-x485（噪音）文件 拷贝到ZStack-CC2530-2.4.0-1.4.0x\Projects\zstack\Samples文件夹下，双击打开拷贝的文件夹内 CC2530DB 文件夹中的 .eww 格式的文件，打开噪音传感器工程。

5）协调器工程：将实验光盘中 02-软件资\ 03-工程源码\ LiteB 文件夹下的 Coordinator(协调器) 文件拷贝到 ZStack-2.4.0-1.4.0x\Projects\zstack\Samples 文件夹中，双击打开 Coordinator\ CC2530DB 文件夹中的 .eww 格式的文件，打开协调器工程。（若其他实验已经拷贝可跳过）。

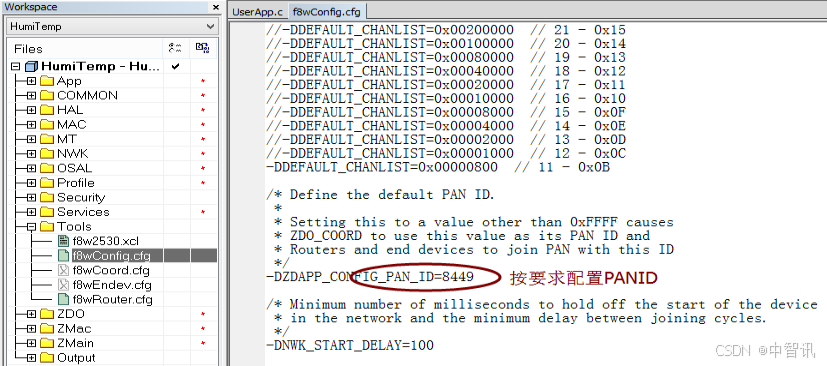

6）配置 PANID：根据实际需求设置噪音传感器工程及透传程序 PANID，编译工程。（当有多组实验同时进行时，为了避免冲突，需要根据实际硬件平台修改节点PANID（比如用学号后四位表示，范围 0x0001~0x3FFF），工程文件为：Tools -> f8wConfig.cfg）PANID 配置如下图所示。

7）烧写程序：分别点击刚打开的 IAR 工程界面上方的

图标依次编译工程。当工程全部编译

通过以后将 SmartRF04EB 仿真器 USB 线一端链接到电脑，调试端连接到当前工程对应的 CC2530调试接口上。点击 IAR 编译器界面上方的 图标，等待程序烧写完成。在烧写完成后点击工程上方 图标退出调试模式并更换 CC2530 节点，重复烧写程序操作将剩余节点对应的程序全部烧写完成。同时使用 xLabTools 读取传感器节点板的 IEEE 地址备用。

2、Android 应用程序演示

1）导入 Android 工程：打开 Android Studio 集成开发工具，将实验光盘中 实验例程\ CH01-基础实验\ 03-城市噪音监控系统文件夹下的 CityNoise-as 工程导入 Android Studio 集成开发环境中，根据实际硬件平台修改代码中传感器节点的 IEEE 地址及智云 ID/KEY。IEEE 及 ID/KEY 更改如下图所示。

2）编译 Android 工程：使用 USB 线将 S4418/6818 网关与计算机相连并确认计算机能够识别Android 设备。点击 Android Studio 集成开发环境上方图标编译 CityNoise 工程，等待 Android 工程编译通过并将工程安装到 S4418/6818 网关中。当有新的软件页面跳出表示 Android 工程编译并安装成功。

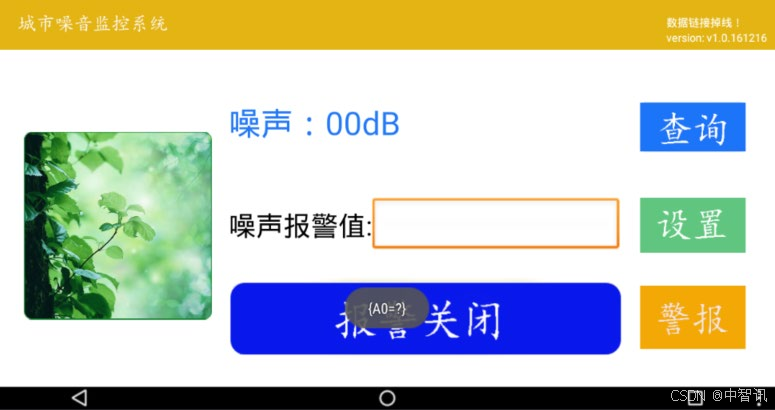

3）网络设置及演示：设置 Android 终端设备接入到互联网或者与智云网关设备在同一个局域 网内。进入城市噪音监控界面，在主界面右上角会显示“连接网关成功”即表示链接到智云服务中心，界面中的插件会展示当前接收到的传感器数据，如下图所示：

3、Web 应用程序演示

1）导入 Web 工程：打开 WebStorm 集成开发环境，将实验光盘中 实验例程\ CH01-基础实验\ 03-城市噪音监控系统文件夹下的 CityNoise-web 工程导入到 WebStorm 集成开发环境。根据实际硬件平台修改代码中传感器节点的 IEEE 地址、智云服务器地址（若在局域网内使用，则设置为智云网关的 IP）和智云 ID/KEY。IEEE 及 ID/KEY 更改如下图所示。

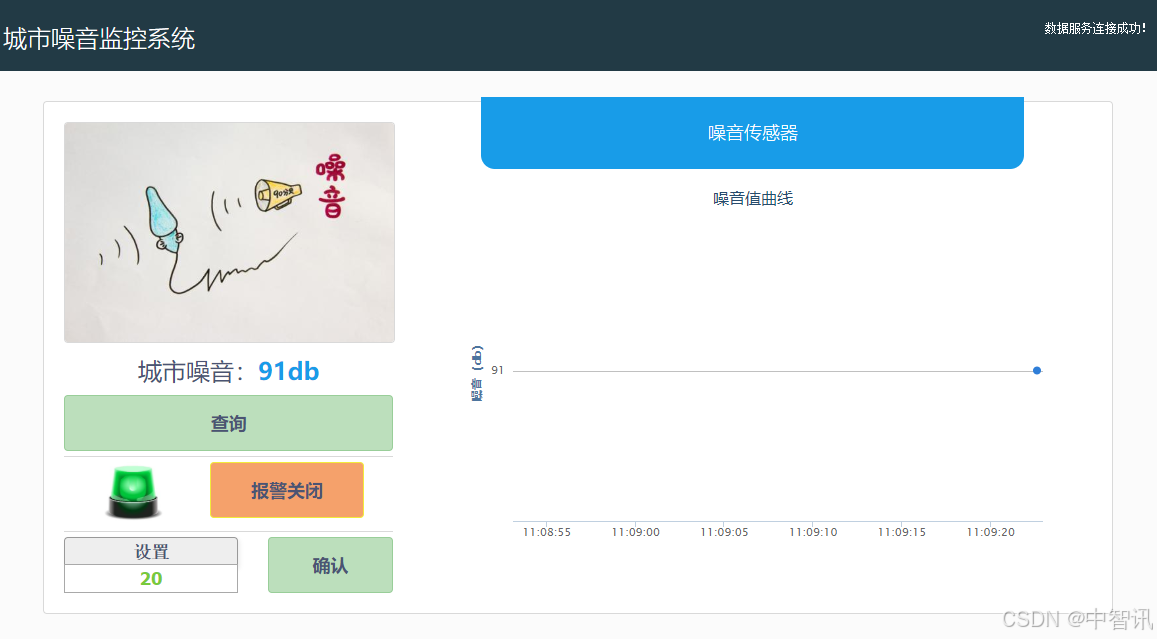

2）Web 应用程序演示：设置电脑接入到互联网或者与智云网关设备在同一个局域网内。用谷 歌浏览器运行（或者支持 HTML5 技术的 IE10 以上版本浏览器）：实验例程\ CH01-基础实验\ 03-城市噪音监控系统\ CityNoise-web\ index.html，进入城市噪音监控界面，在主界面右上角显示“数据服务连接成功！”消息后即表示链接到智云服务中心，在界面可以看到当前传感器数据，如下图

所示：
