第11章 数字－模拟转换器

将数字信号转换成模拟信号的器件称为数字-模拟转换器、D/A转换器或DAC。STM32F0系列微控制器片内集成的DAC模块具有12位的转换速度。本章重点介绍该DAC模块的功能和编程方法。

11.1 DAC模块概述

STM32F072VBT6微控制器片内集成有双DAC模块，这两个DAC模块均是12位电压输出数字-模拟转换器，可以按8位或12位模式进行配置，并且可以与DMA控制器配合使用来提高数据处理能力。两个DAC通道可以单独或同时转换，每个通道都具有DMA功能，且具有多种转换触发方式，可以用于特定的噪声波、三角波生成。

11.1.1 DAC的内部结构

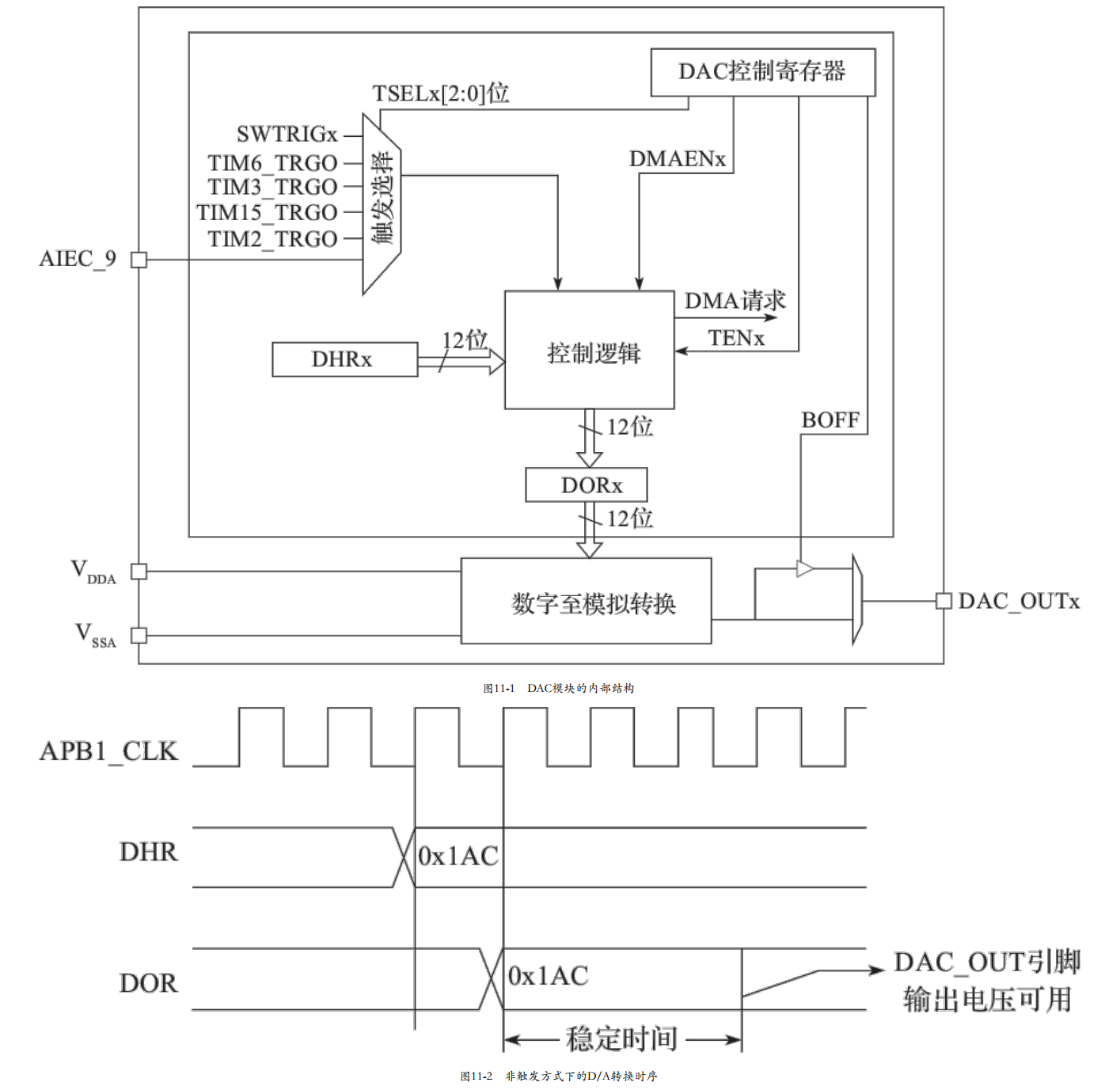

DAC模块由可编程的触发选择、控制寄存器、数据保持寄存器DHR、数据输出寄存器DOR、数字－模拟转换电路（由集成的电阻串构成）和非反向配置的运算放大器构成，其内部结构如图11-1所示。

在引脚配置上，DAC模块与ADC模块共用模拟供电引脚VDDA和VSSA，DAC_OUT是DAC通道输出引脚。当DAC_CR寄存器的TEN1位置位时，DAC通道模拟供电开启，经过一小段启动时间后，DAC通道使能，为了避免寄生的干扰和额外的功率消耗，与DAC_OUT复用的GPIO端口在使能DAC通道之前应设置成模拟输入模式。

DAC模块的转换启动方式可以设置成触发和非触发两种方式，当DAC_CR寄存器的TEN1位清0时，模块设置为非触发启动方式，写入DAC_DHRx寄存器的数据会在一个APB时钟周期后自动传送至DAC_DORx寄存器并且立即开始D/A转换，具体时序如图11-2所示。当DAC_CR寄存器的TEN1位置1时，模块被设置为触发启动方式，DAC模块的转换可以由定时计数器、外部中断线等来触发，存入DAC_DHRx寄存器中的数据会在触发事件产生后的第3个PLCK时钟周期后存入DAC_DORx寄存器中并开始D/A转换。

当DAC_DHRx寄存器的数据加载到DAC_DORx寄存器后，经过一个固定的稳定时间，转换后的模拟电压会在模拟输出端DAC_OUTx产生，稳定时间随电源电压和模拟输出负载的不同而有所变化。另外，在DAC模块的输出部分集成有一个运算放大器，它作为输出缓冲器用于减小输出阻抗并提高驱动负载的能力。输出缓冲器可以通过设置DAC_CR寄存器的BOFFx位来使能。

11.1.2 DAC数据格式

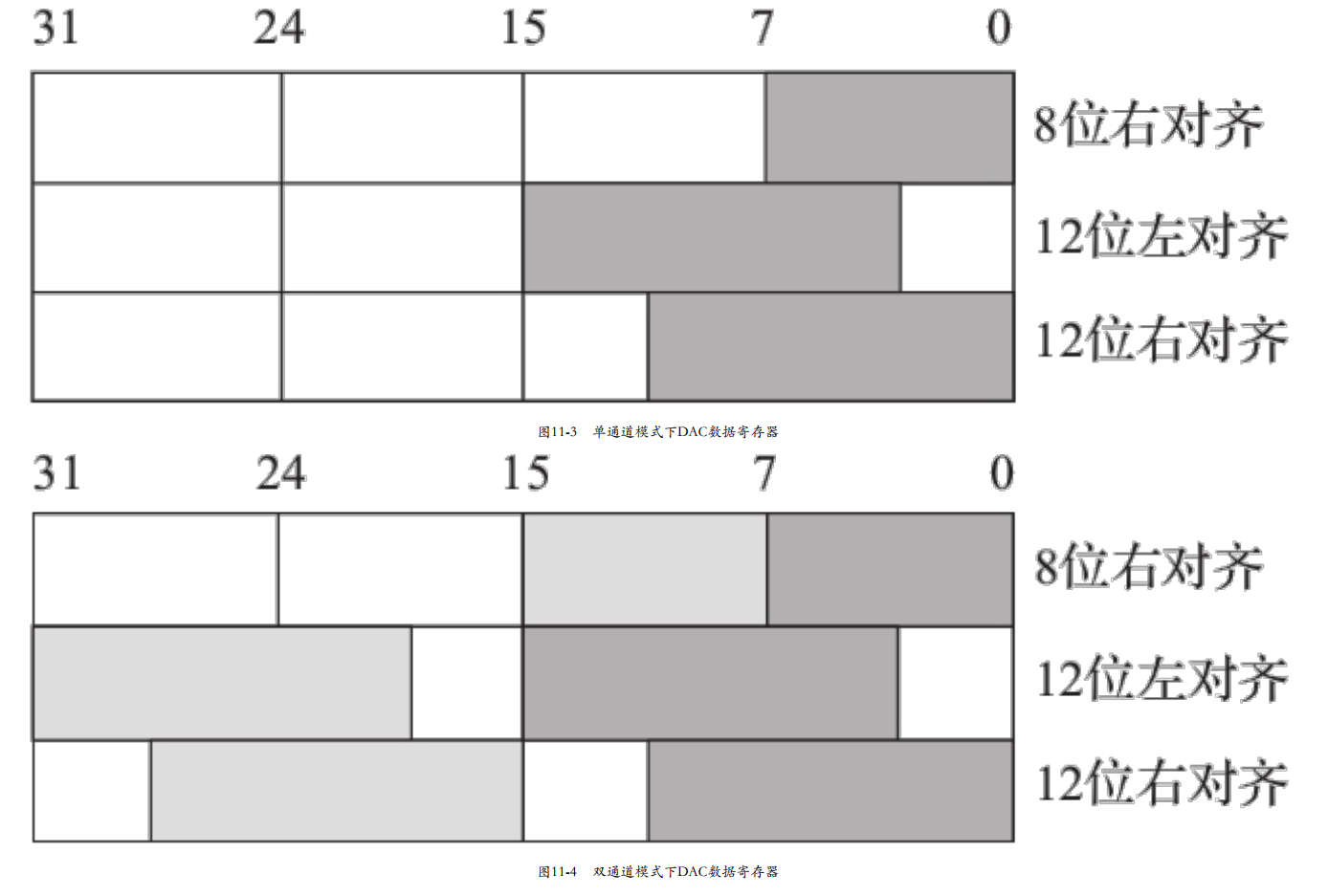

在单通道DAC模式下，每一个DAC通道都有3个数据寄存器可用，分别是12位右对齐寄存器、12位左对齐寄存器和8位右对齐寄存器。根据所选择的数据对齐方式，软件需要将数据按以下方式写入指定的数据寄存器，具体方法如图11-3所示。

·8位右对齐：软件将数据加载到DAC_DHR8Rx[7：0]位（存储到DHRx[11：4]位）。

·12位左对齐：软件将数据加载到DAC_DHR12Lx[15：4]位（存储到DHRx[11：0]位）。

·12位右对齐：软件将数据加载到DAC_DHR12Rx[11：0]位（存储到DHRx[11：0]位）。

在DAC双通道模式下，两个DAC通道共用一组（3个）数据寄存器，具体使用方法见图11-4。

·8位右对齐：DAC通道1数据加载到DAC_DHR8RD[7：0]位（存储到DHR1[11：4]位），DAC通道2数据加载到DAC_DHR8RD[15：8]位（存储到DHR2[11：4]位）。

·12位左对齐：DAC通道1数据加载到DAC_DHR12LD[15：4]位（存储到DHR1[11：0]位），DAC通道2数据加载到DAC_DHR12LD[31：20]位（存储到DHR2[11：0]位）。

·12位右对齐：DAC通道1数据加载到DAC_DHR12RD[11：0]位（存储到DHR1[11：0]位）、DAC通道2数据加载到DAC_DHR12LD[27：16]位（存储到DHR2[11：0]位）。

11.1.3 DAC通道转换

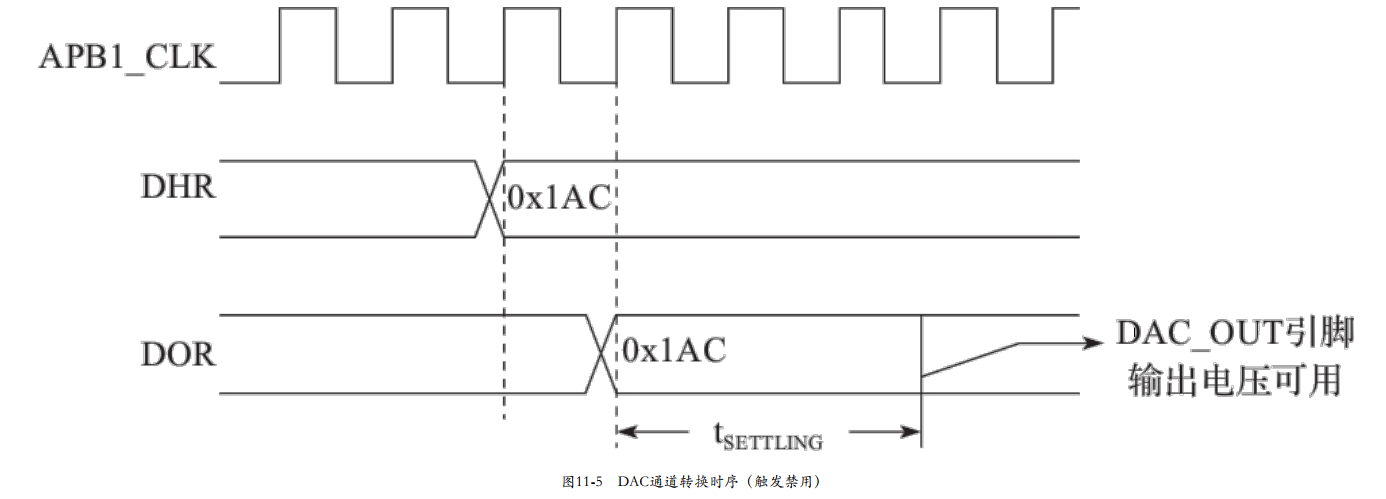

数据输出寄存器DAC_DORx不能直接写入，任何传输至DAC通道的数据都必须通过写入数据保持寄存器DAC_DHRx（写DAC_DHR8Rx、DAC_DHR12Lx、DAC_DHR12Rx）执行。如果没有选择硬件触发（DAC_CR寄存器TENx位复位），存储在DAC_DHRx寄存器中的数据会在一个APB时钟周期后自动转移到DAC_DORx寄存器中；当选择硬件触发（DAC_CR寄存器TENx位置位），数据将在触发信号出现后的3个PCLK时钟周期后传输至DAC_DORx寄存器中。当DAC_DHRx中的数据传输至DAC_DORx寄存器后，模拟电压将在tSETTLING时间后从DAC_OUT引脚输出。该时间取决于供电电压和模拟输出负载的大小。DAC通道转换时序如图11-5所示。

传输至DAC_DORx寄存器的数据将会线性地转化为输出电压，其值在0和VDDA之间。每个DAC通道引脚上的模拟输出电压都是由以下公式定义：

11.1.4 DAC触发选择

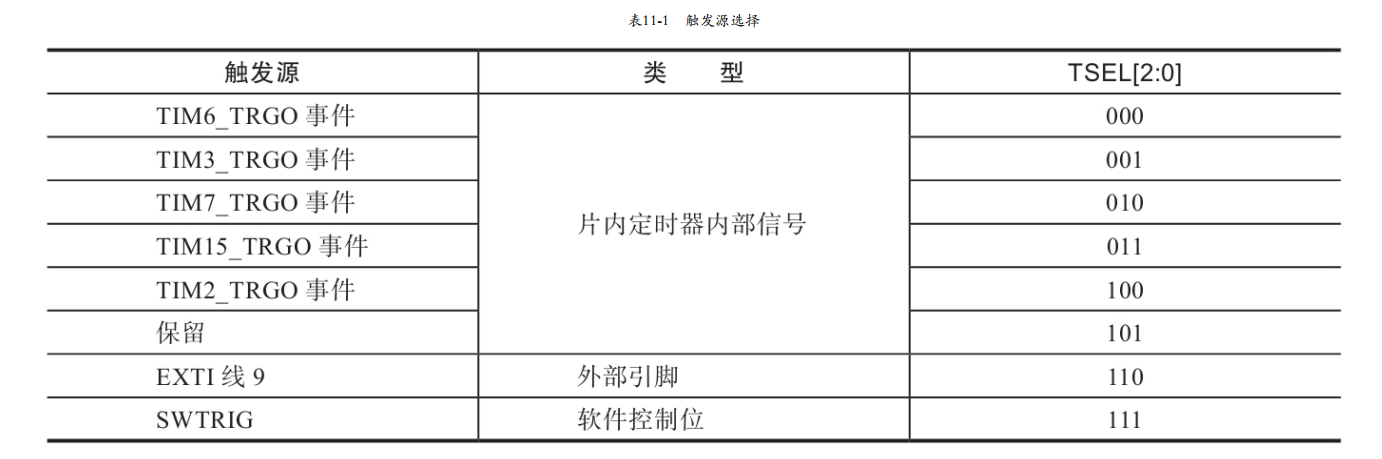

当DAC_CR寄存器的TENx置位时，DAC转换可以由外部事件来触发，这些触发事件可以是定时器的TRGO信号或外部中断等。DAC_CR寄存器的TSELx[2：0]位域用于设定由哪些可能的事件来触发转换，具体见表11-1。

当在定时器TRGO输出或外部中断线9上检测到一个上升沿时，DAC_DHRx寄存器中保持的数据会转移到DAC_DORx寄存器中。如果选择软件触发，一旦设置SWTRIG位，转换即刻开始，如果DAC_DHRx寄存器的内容装入DAC_DORx寄存器后，SWTRIG位将由硬件复位。

11.1.5 DAC的DMA请求

1.生成DMA请求

每个DAC通道都具有DMA功能。两个DMA通道分别用于处理DAC通道的DMA请求。当已经设置了DMAENx位时，如果发生外部触发（不是软件触发），则DAC模块的DMA请求也会产生。在双通道模式下，如果两个DMAENx位均置1，将生成两个DMA请求。如果只需要一个DMA请求，用户只要设置相应的DMAENx位即可。通过这种方式，应用程序可以在双通道模式下通过一个DMA请求和一个特定的DMA通道来管理两个DAC通道。

2.DMA下溢

DAC模块的DMA请求没有缓冲队列，如果数据在第2个外部触发到时没有及时被收到，DAC_SR寄存器的DMA通道下溢标志DMAUDRx将置位。如果DAC_CR寄存器中的DMAUDRIEx置位，将会产生中断。在产生DMA下溢时，DMA数据传输随即停止，并且不再处理其他DMA请求处理，DAC通道仍将转换原有数据。

软件通过对DMAUDRx位写1来清除该标志，之后，需要将相应的DMAEN位清除，并重新初始化DMA和DAC通道才会重新启动正确的传输。再次启动传输时，软件应当修改DAC触发转换频率或减轻DMA工作负担，以免再次发生DMA下溢。

11.2 DAC波形生成

STM32F072VBT6微控制器内部集成的DAC模块内建有噪声和三角波发生器，可以生成无规律的噪声和幅值频率可编程的波形信号。

11.2.1 噪声波生成

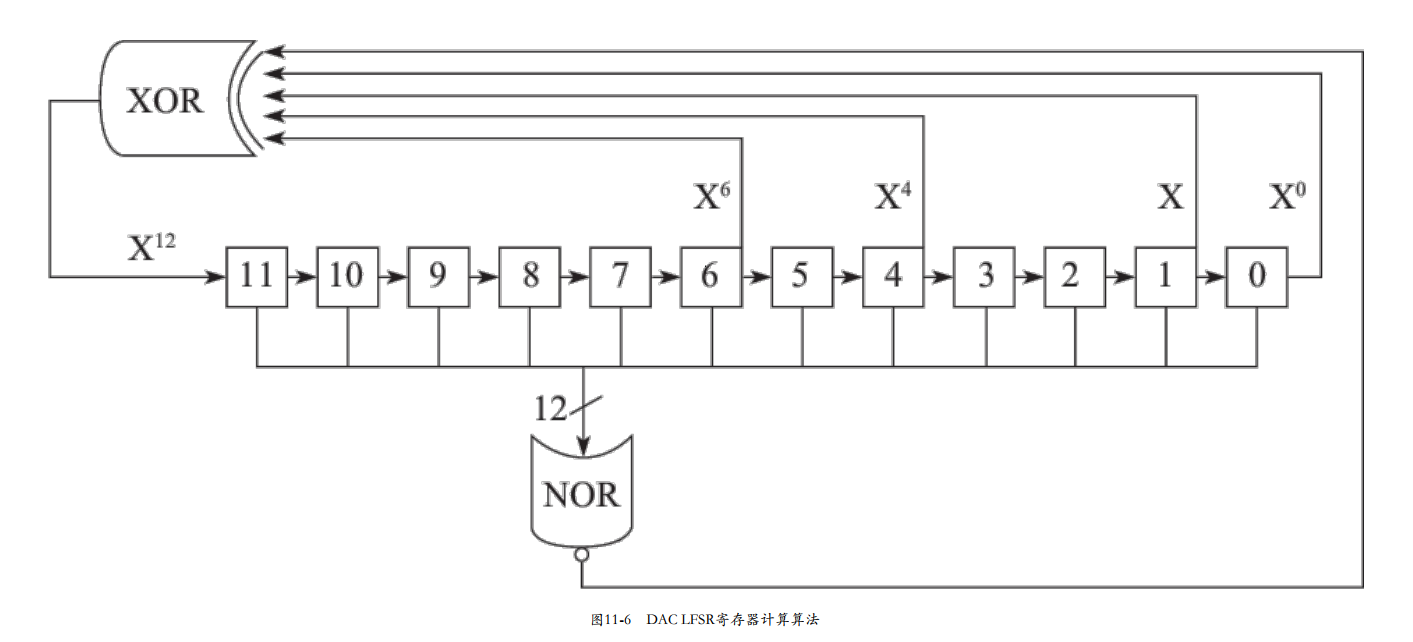

DAC模块噪声波形的生成是通过LFSR（线性反馈移位寄存器）生成随机数，并将该随机数用于D/A转换，以获得可变振幅的伪噪声。通过设置WAVEx[1：0]位域为“01”即可选择生成噪声。LFSR的预加载值为0xAAA，在每次触发事件到来后，经过3个APB时钟周期，该寄存器会依照特定的计算算法完成更新。特定的计算算法如图11-6所示。

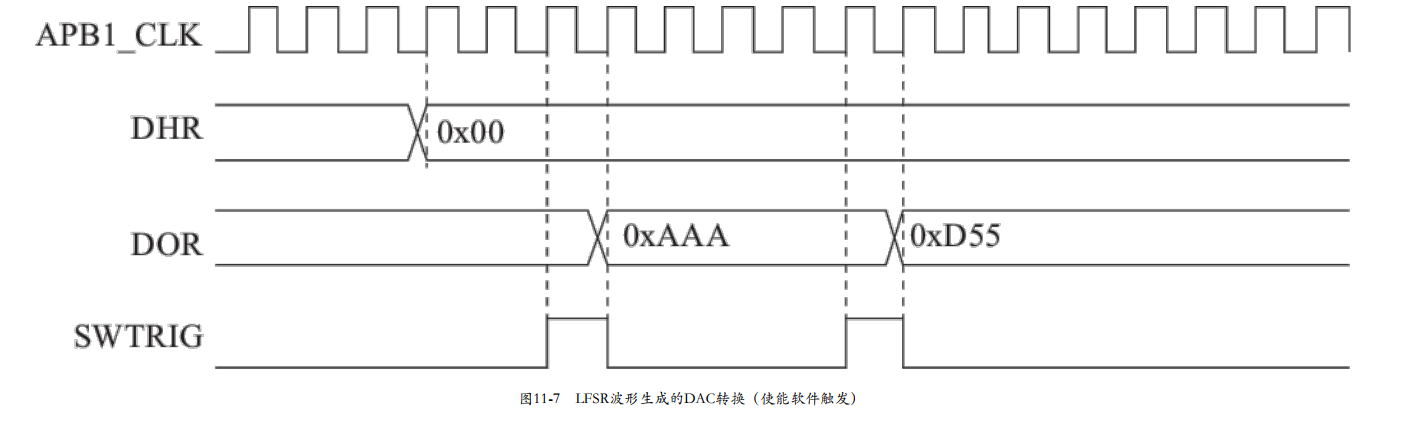

LFSR的值可以通过DAC_CR寄存器的MAMPx[3：0]位来部分或完全屏蔽，在不发生溢出的情况下，该值将与DAC_DHRx的内容相加，然后存储到DAC_DORx寄存器中用于生成模拟电压。也就是说，如果我们不向DAC_DHRx中写入数据，存储到DAC_DORx寄存器中的值将与LFSR的生成值相等。如果LFSR为0x0000，将自动向其注入一个“1”（防锁定机制），通过复位WAVEx[1：0]位可以令LFSR波形产生功能关闭。LFSR波形生成的DAC转换时序如图11-7所示。

11.2.2 三角波生成

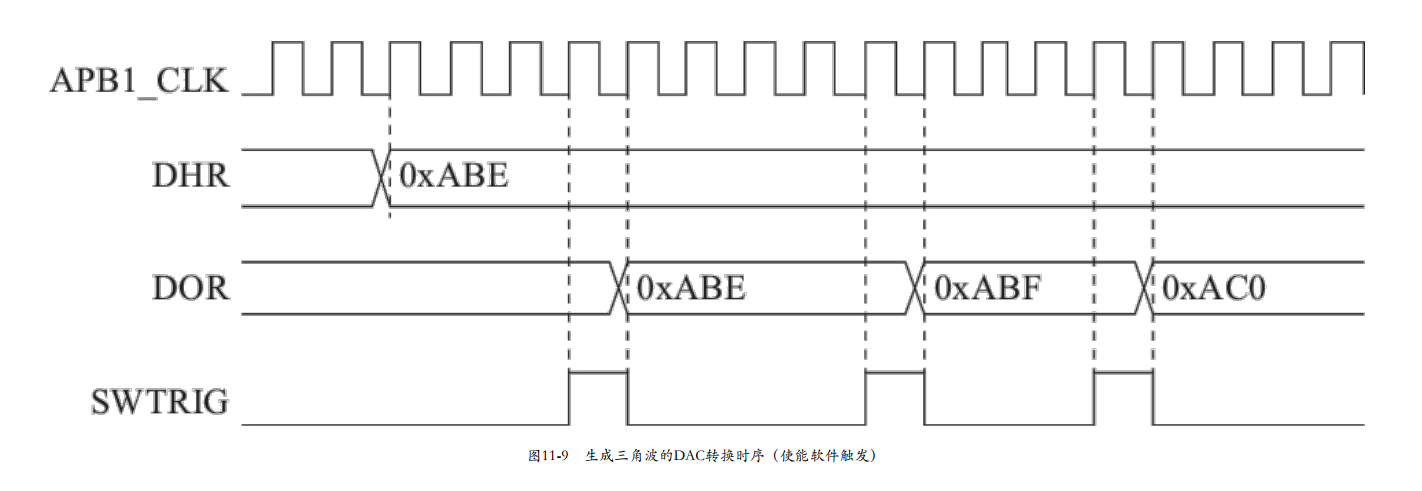

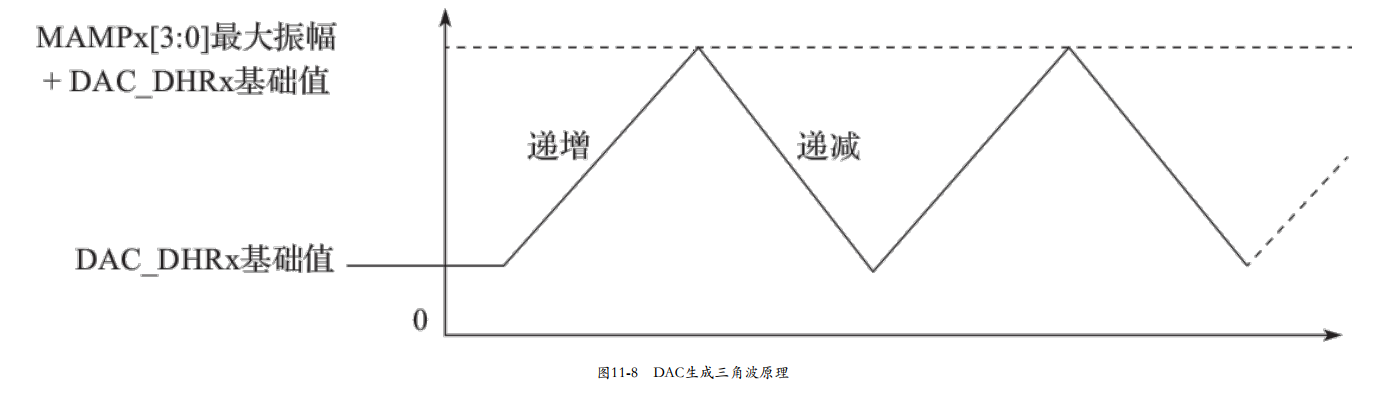

DAC模块可以生成振幅和频率可编程的三角波信号，也可以生成一个叠加有三角波的直流或慢变信号。通过设置WAVEx[1：0]为“10”，可选择DAC生成三角波，其振幅通过DAC_CR寄存器中的MAMPx[3：0]位进行配置。在每个触发事件的3个APB时钟周期后，内部三角波计数器将会递增。在没有溢出发生的前提下，该计数器的值将与DAC_DHRx寄存器内容相加，所得总和将存储到DAC_DORx寄存器中用于产生模拟电压，该值只要小于MAMPx[3：0]位定义的最大振幅，三角波计数器就会一直递增，一旦达到配置的振幅，计数器将递减至0，然后再次递增，以此类推。触发事件的频率将决定三角波的频率，DAC_DHRx寄存器的值用于定义所叠加直流信号的电压幅值，通过复位WAVEx[1：0]位可以将三角波生成功能关闭。三角波生成的原理和三角波形生成的DAC转换时序如图11-8和图11-9所示。

11.2.3 DAC双通道转换

为了在同时需要两个DAC通道的应用中有效利用总线带宽，可以使用双模寄存器加载转换数据来实现这一功能。DAC模块的双模数据寄存器有3个：DHR8RD、DHR12RD和DHR12LD，软件可以根据需要选择其中一个写入转换数据，这样只需要一个寄存器的访问即可同时驱动两个DAC通道。

编程向导 双通道独立触发（不使用波形发生器）

1）将两个DAC通道触发，使位TEN1、TEN2置位。

2）通过在TSEL1[2：0]、TSEL2[2：0]设置不同的值来配置不同的触发源。

3）将DAC双通道数据加载到所需的DHR寄存器（DAC_DHR12RD、DAC_DHR12LD或DAC_DHR8RD）中。

当DAC通道1触发信号到达时，DHR1寄存器的数据转移到DAC_DOR1中。当DAC通道2触发信号到来时，DHR2寄存器数据转移到DAC_DOR2中。DAC双通道独立触发的过程可以参考以下代码：

/* 使能DAC模块时钟 */
RCC->APB1ENR |= RCC_APB1ENR_DACEN;
/* 使能DAC通道1和2的DMA传输、 使能DAC通道1和2、 选择TIM6和TIM7作为触发源 */
DAC->CR |= DAC_CR_TSEL2_1 | DAC_CR_DMAUDRIE2 | DAC_CR_DMAEN2
| DAC_CR_TEN2 | DAC_CR_EN2
| DAC_CR_DMAUDRIE1 | DAC_CR_DMAEN1 | DAC_CR_BOFF1
| DAC_CR_TEN1 | DAC_CR_EN1;
/* 初始化DAC通道1的值 */
DAC->DHR12R1 = DAC_OUT1_VALUE;
/* 初始化DAC通道2的值 */
DAC->DHR12R2 = DAC_OUT2_VALUE;

编程向导 双通道独立触发（生成不同的LFSR噪声）

1）设置两个DAC通道触发使能位TEN1和TEN2。

2）通过在TSEL1[2：0]和TSEL2[2：0]位域设置不同的值，配置不同的触发源。

3）配置两个DAC通道WAVEx[1：0]位为“01”，并且在MAMP1[3：0]和MAMP2[3：0]位域中设置不同的LFSR掩码值。

4）将DAC双通道数据加载到所需的DHR寄存器（DAC_DHR12RD、DAC_DHR12LD或DAC_DHR8RD）。

当DAC通道1触发到达时，LFSR1计数器内容（使用MAMP1[3：0]配置的掩码值）与DHR1寄存器内容相加，所得总和转移到DAC_DOR1中，LFSR1计数器随即更新。当DAC通道2触发到达时，LFSR2计数器内容（使用MAMP2[3：0]配置的掩码值）与DHR2寄存器内容相加，所得总和转移到DAC_DOR2中，LFSR2计数器随即更新。DAC双通道独立触发生成噪声波的过程可以参考以下代码：

/* 使能DAC外设时钟 */
RCC->APB1ENR |= RCC_APB1ENR_DACEN;
/* 配置波形发生器值为01、 通道1的LFSR屏蔽值为“1000”、 通道2为“0111”， 并设置TIM6和TIM7为触发源 */
DAC->CR |= DAC_CR_WAVE1_0 | DAC_CR_WAVE2_0 | DAC_CR_MAMP1_3
| DAC_CR_MAMP2_2 | DAC_CR_MAMP2_1 | DAC_CR_MAMP2_0
| DAC_CR_TSEL2_1 | DAC_CR_BOFF2 | DAC_CR_TEN2 | DAC_CR_EN2
| DAC_CR_BOFF1 | DAC_CR_TEN1 | DAC_CR_EN1;
/* 初始化DAC通道1的输出值 */
DAC->DHR12R1 = DAC_OUT1_VALUE;
/* 初始化DAC通道2的输出值 */
DAC->DHR12R2 = DAC_OUT2_VALUE;

11.3 DAC函数

11.3.1 DAC类型定义

11.3 DAC函数

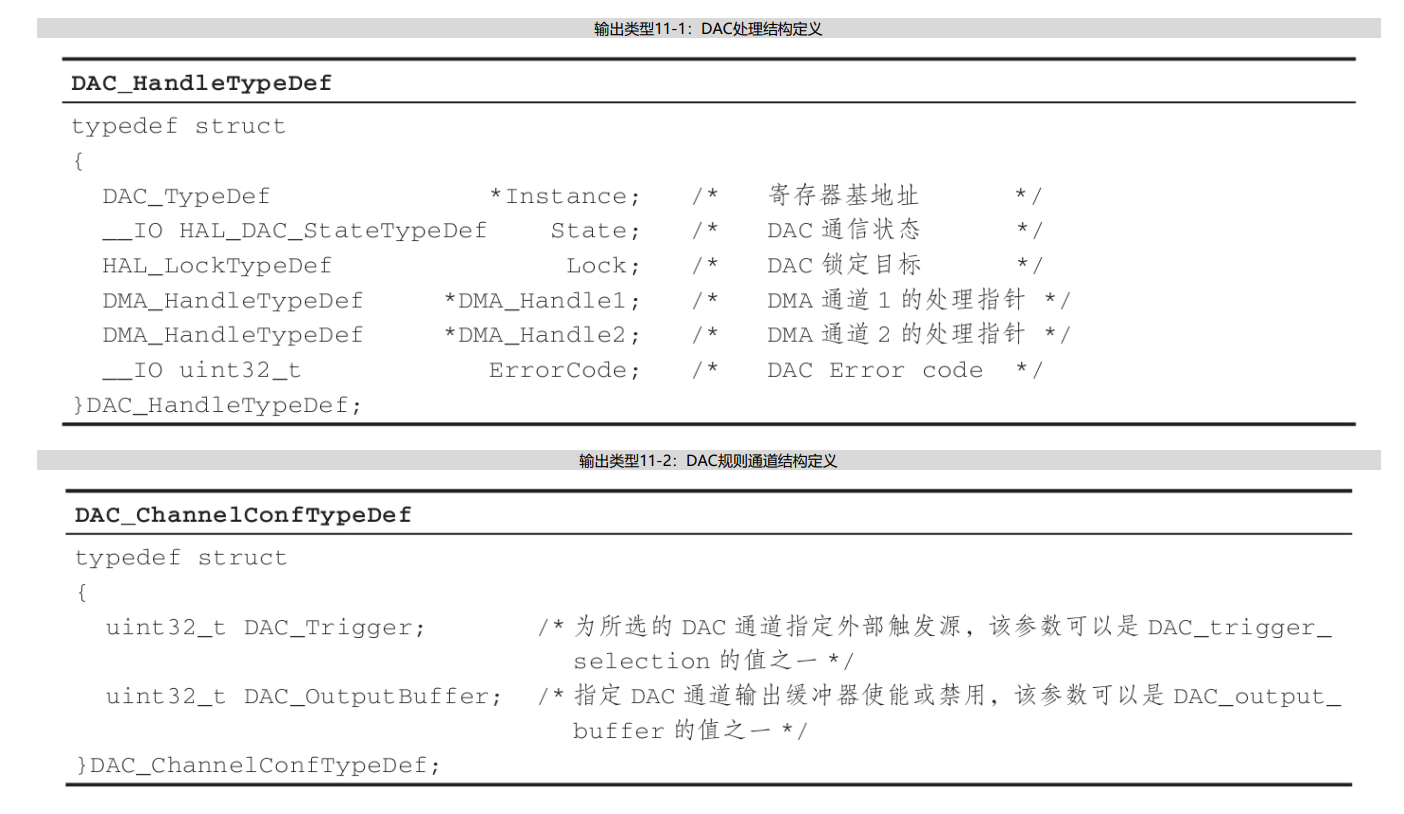

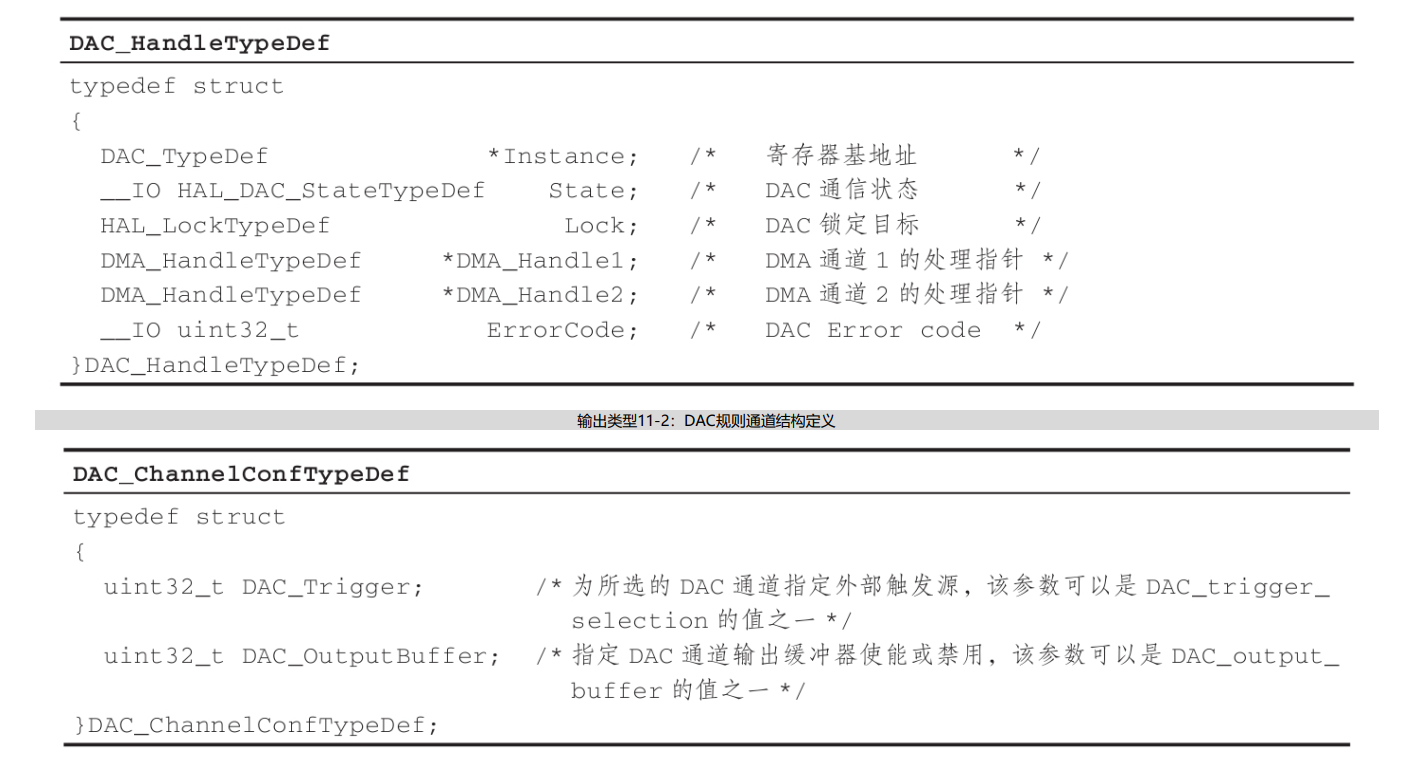

11.3.1 DAC类型定义

11.3.2 DAC常量定义

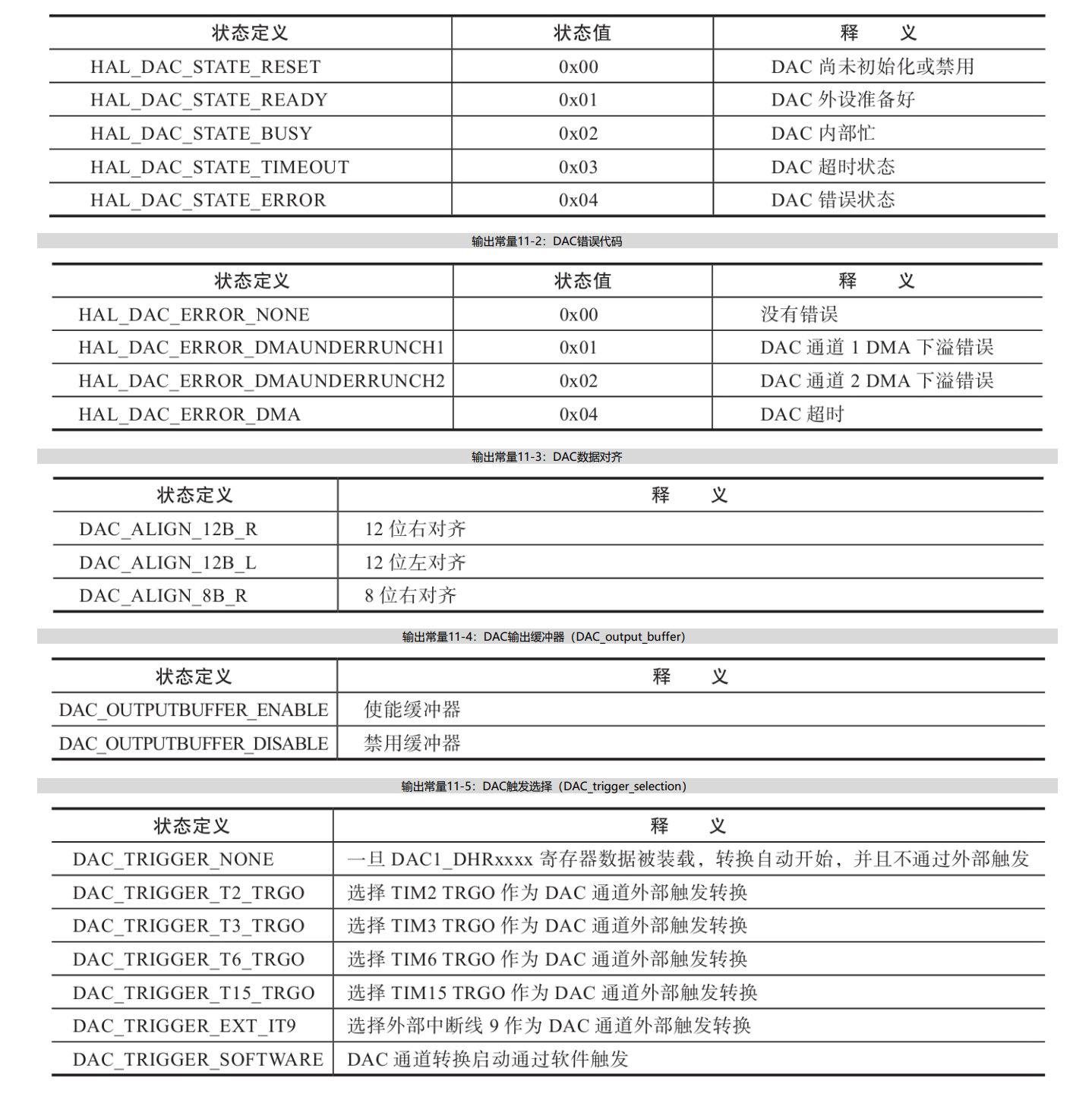

输出常量11-1：DAC状态

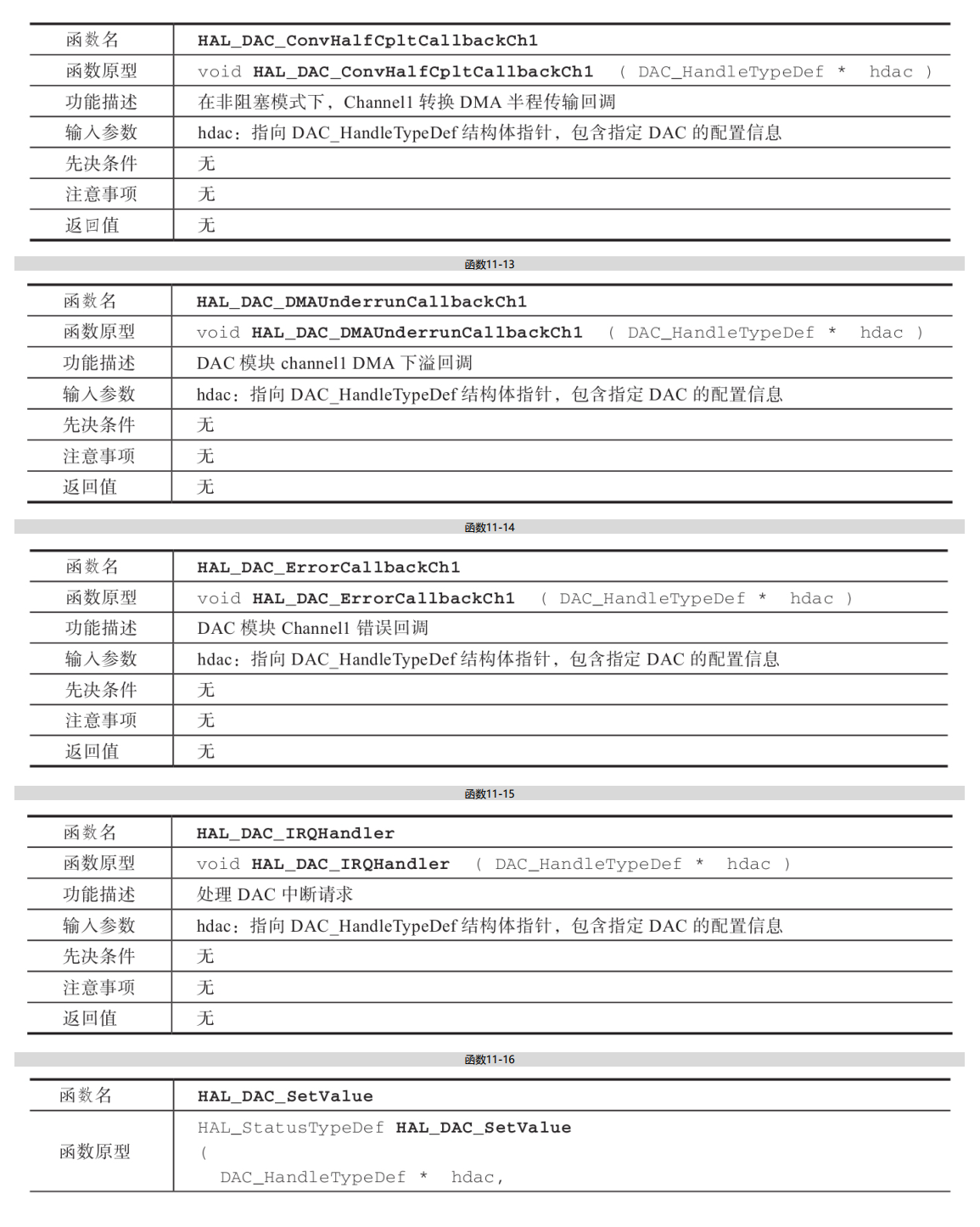

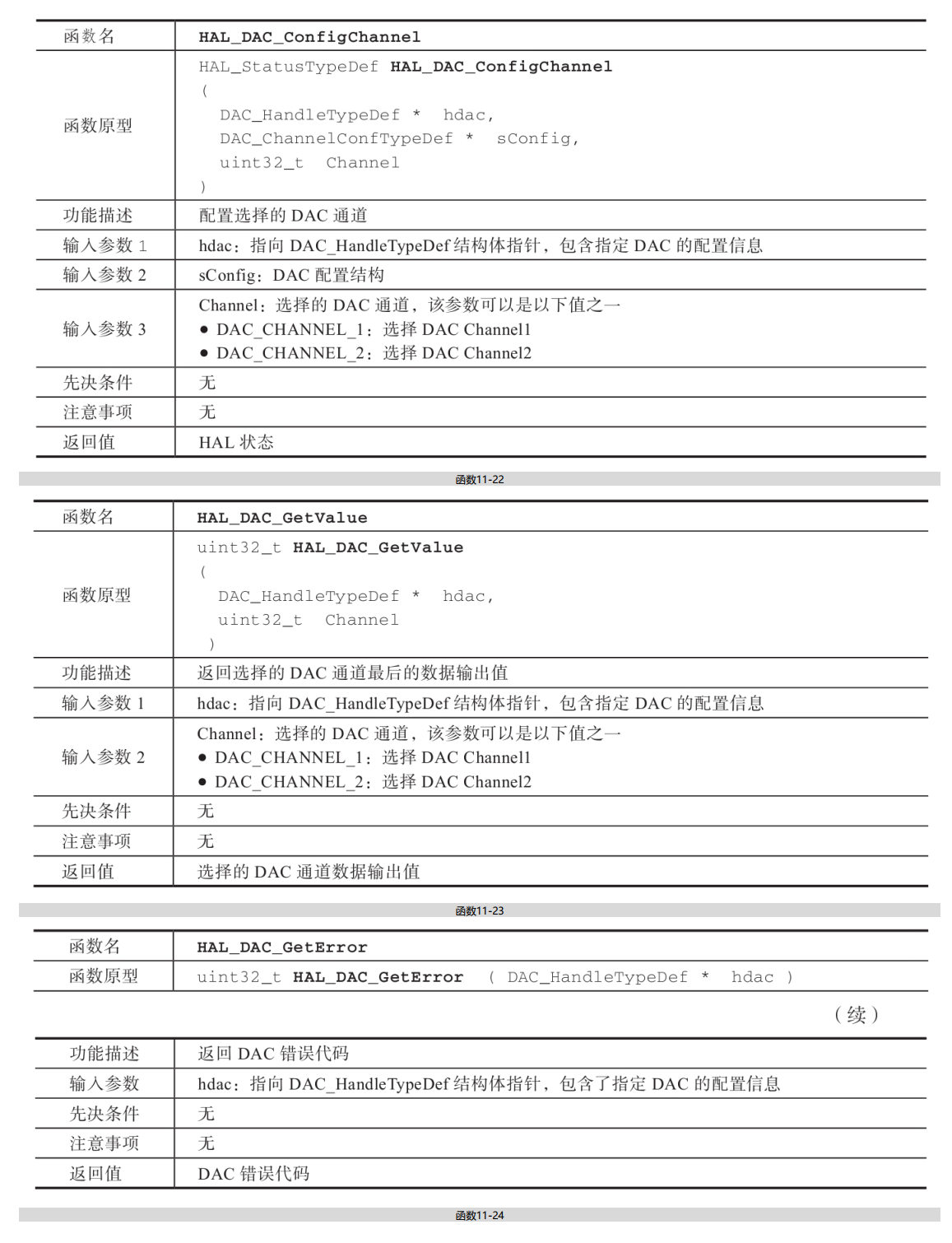

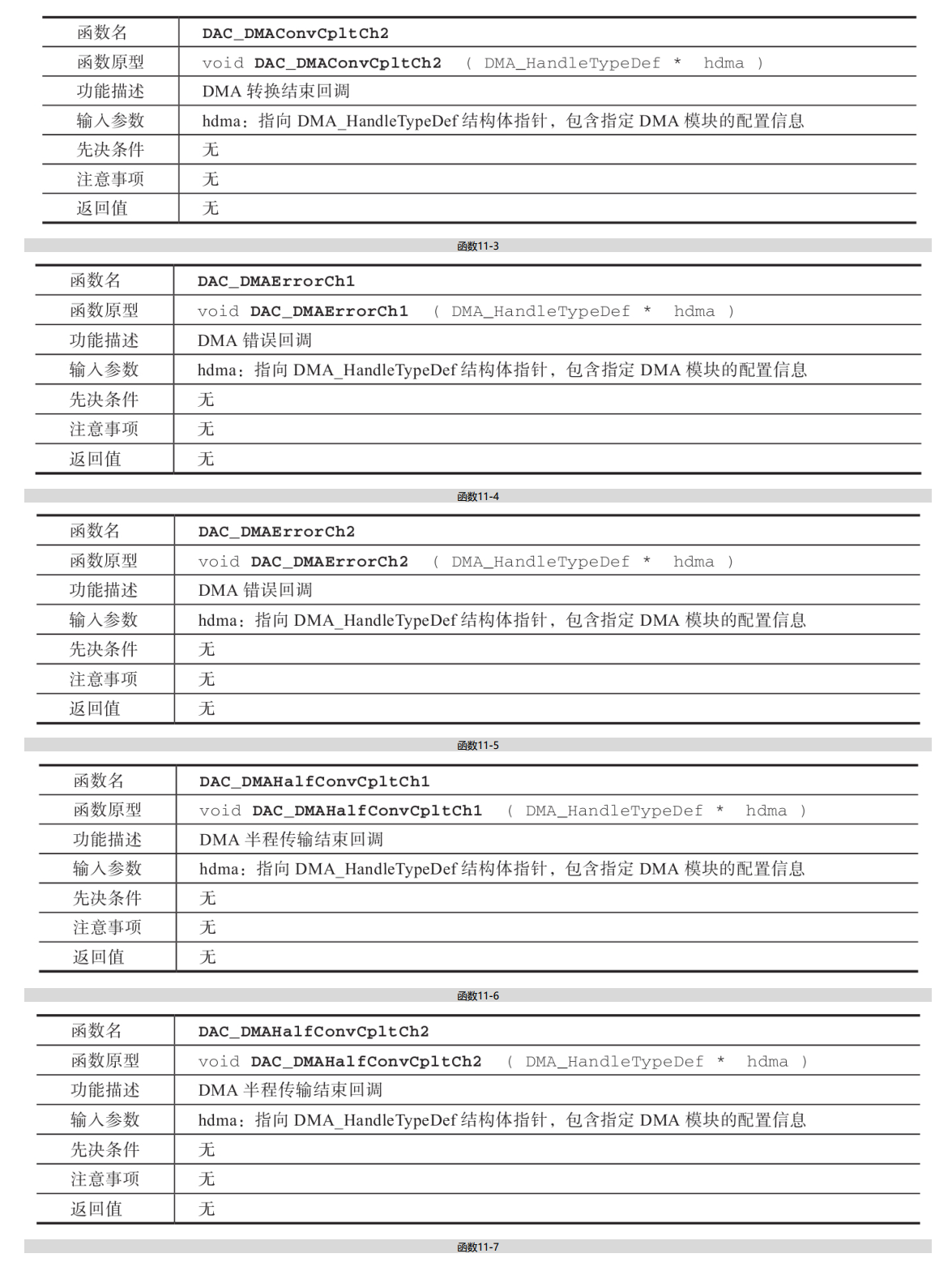

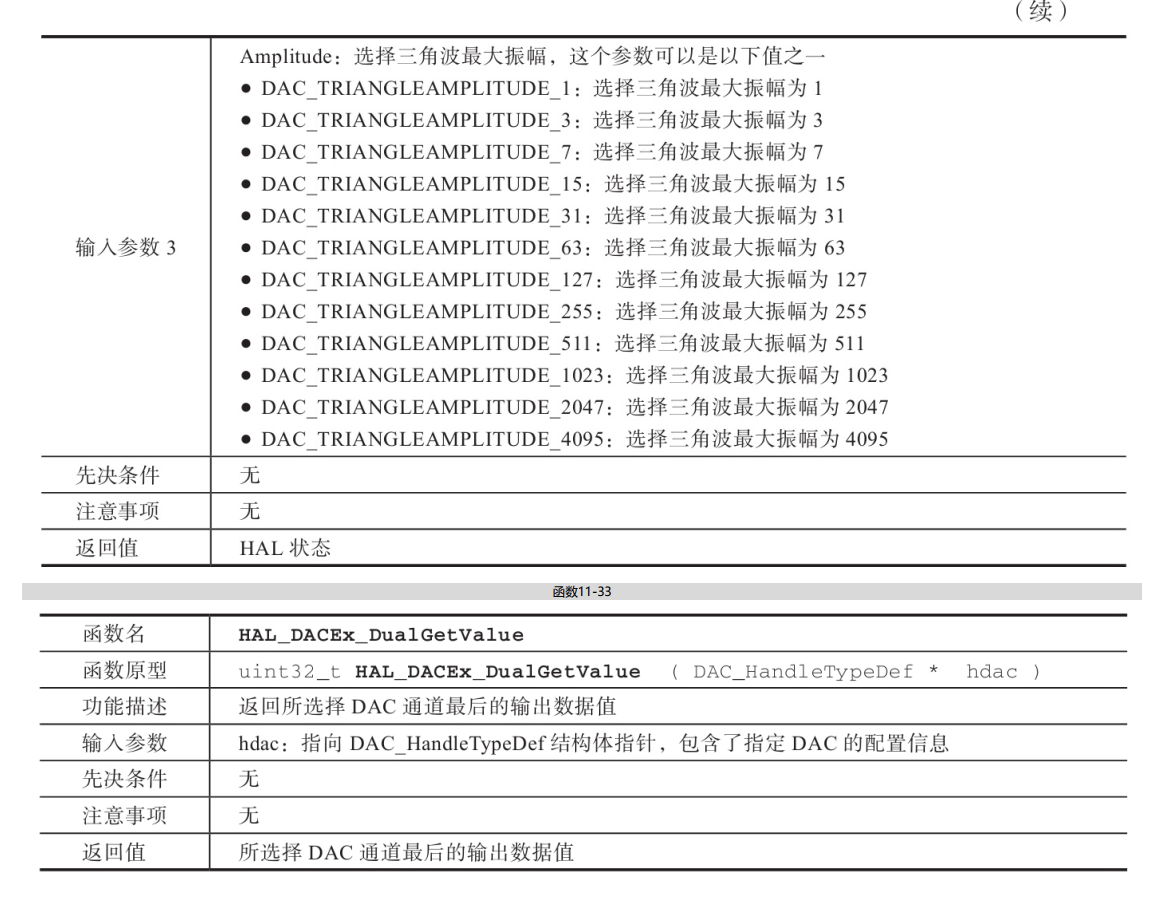

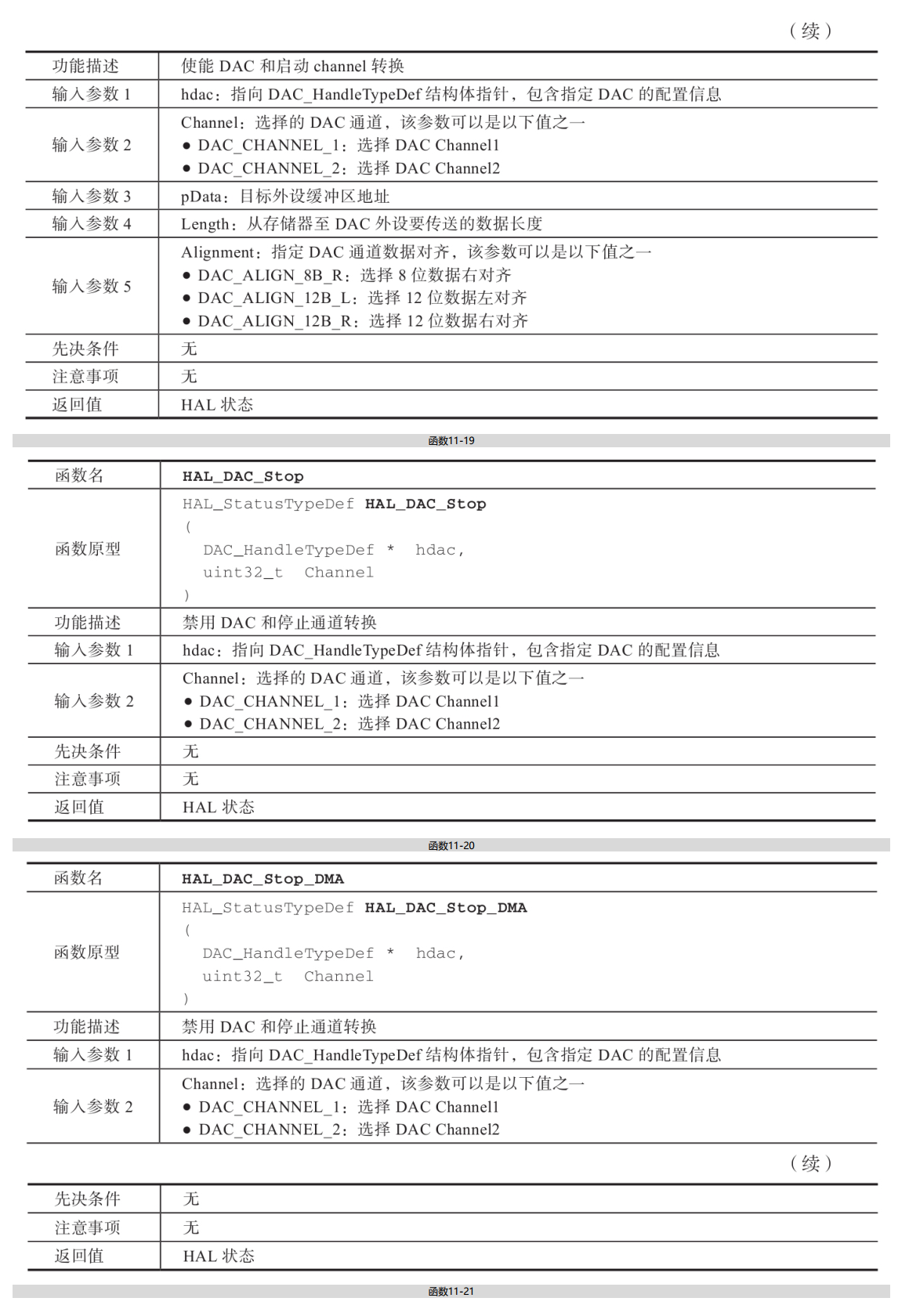

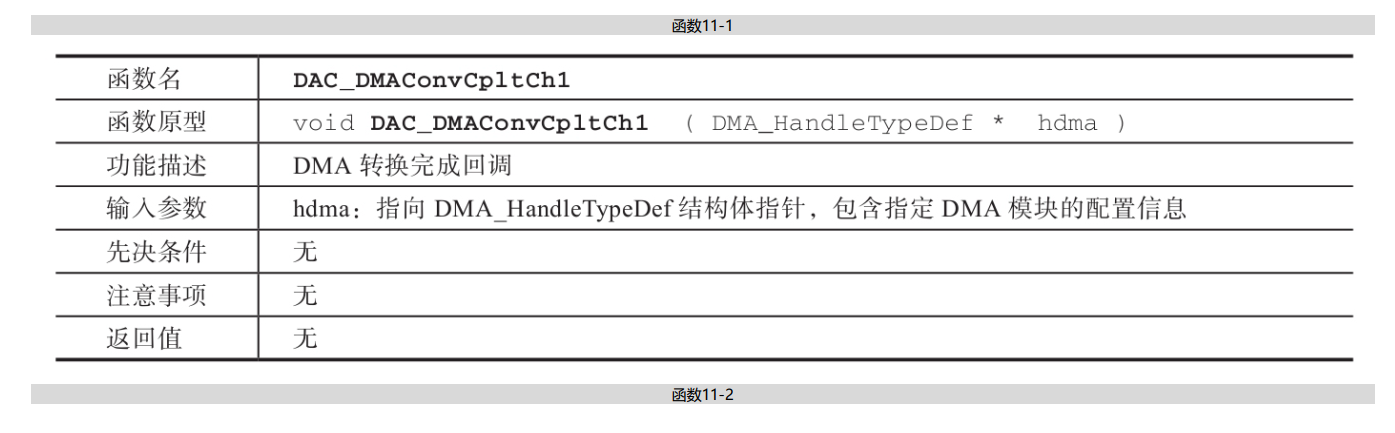

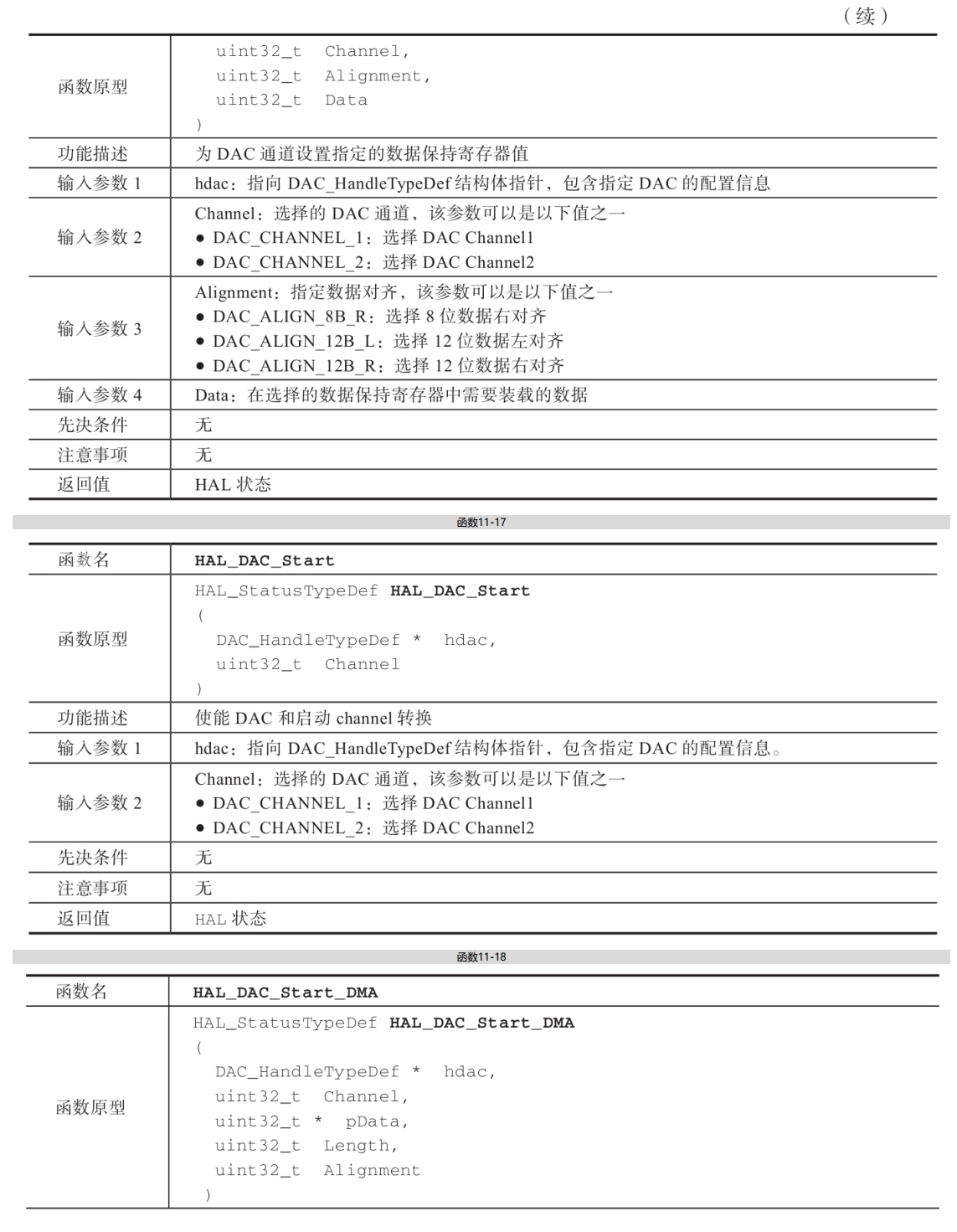

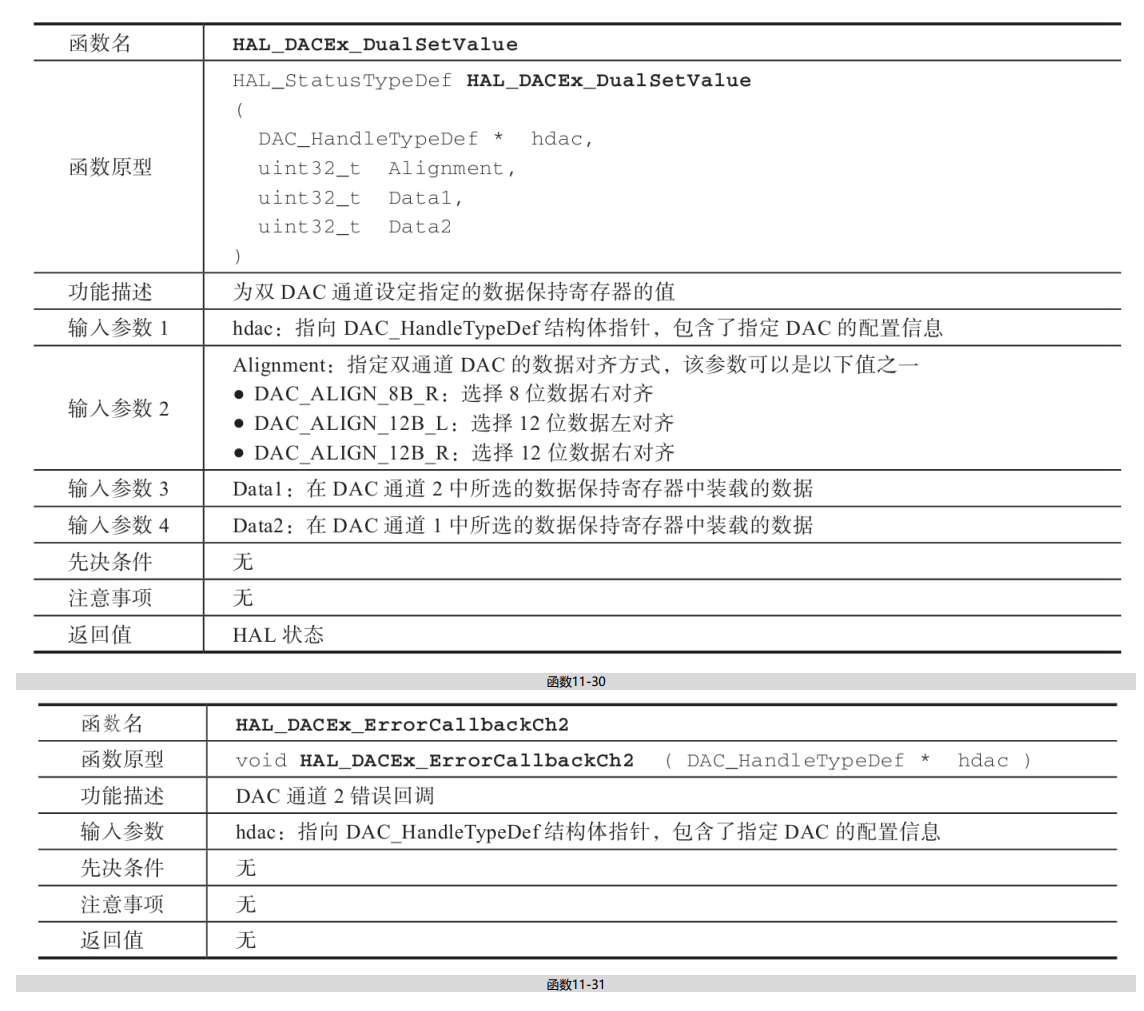

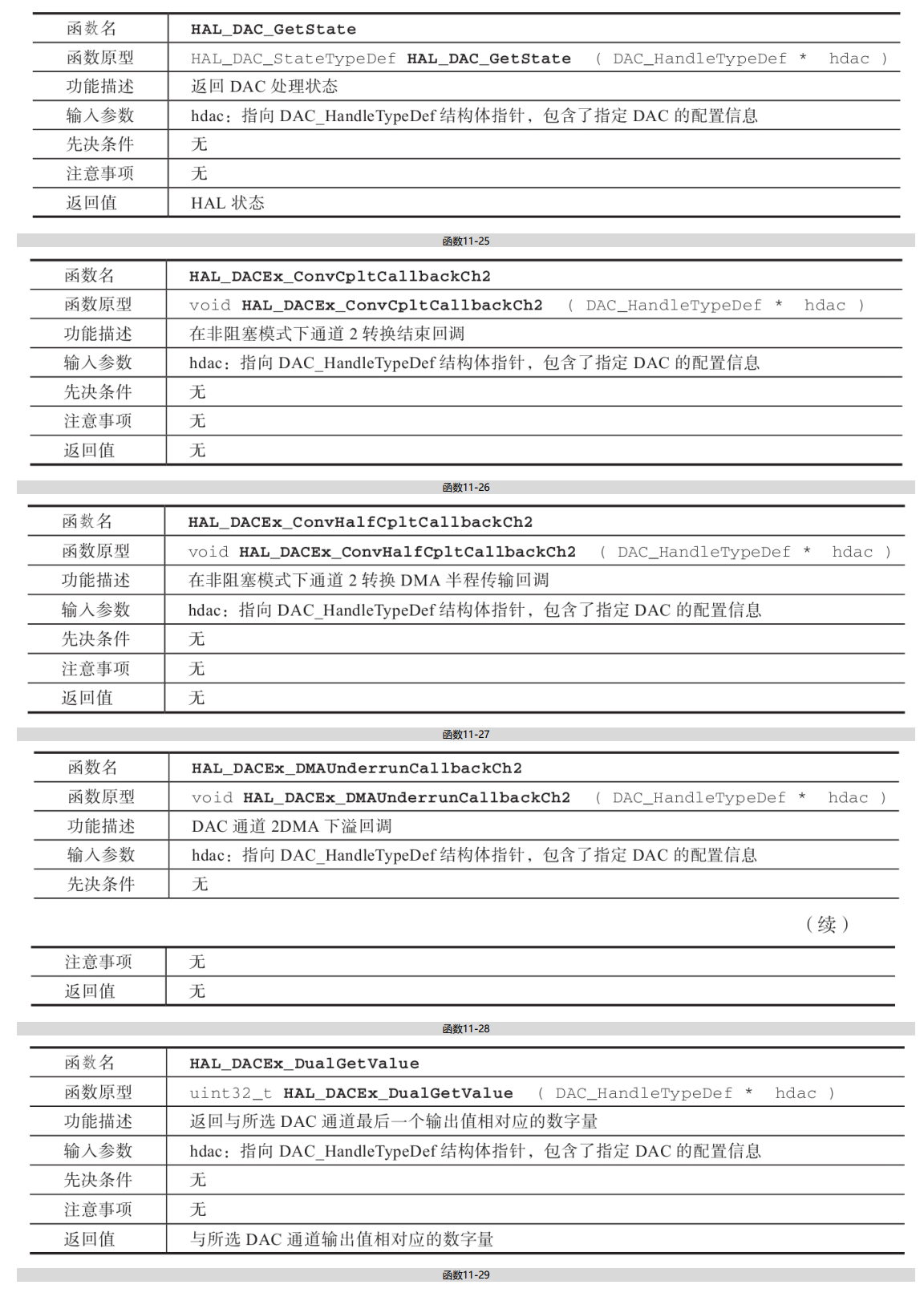

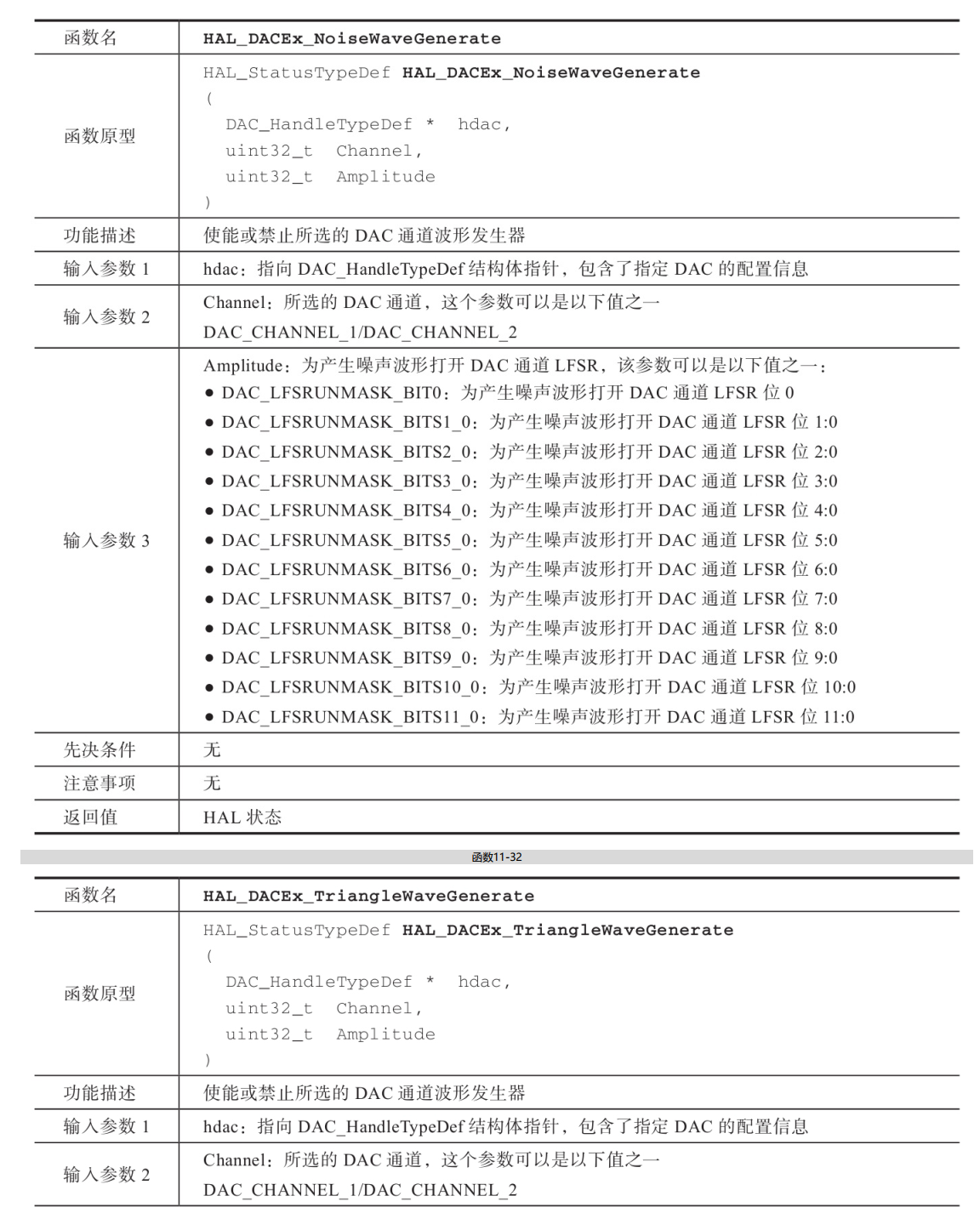

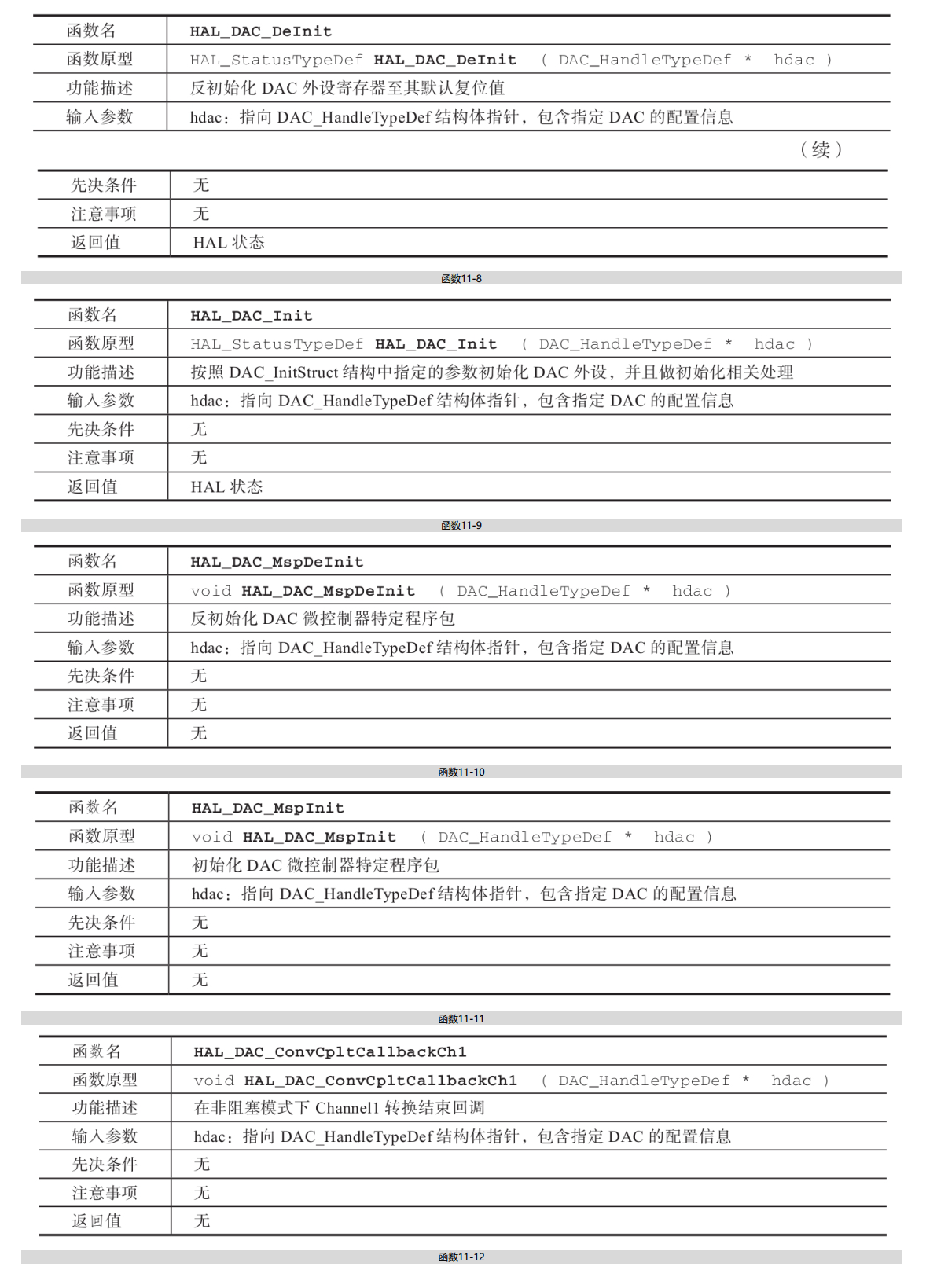

11.3.3 DAC函数定义
