1.  SysTick 简介

2.  SysTick 工作原理

3.  中断

4.  工程配置

5.  代码编写

---

1.  SysTick 简介

        SysTick— 系统定时器是属于 CM3 内核中的一个外设，内嵌在 NVIC 中。系统定时器从硬件特性来看：

• 它是一个24 位向下递减计数器，最大计数值为 2²⁴‑1；
• 计数时钟通常来源于系统时钟 SYSCLK，常见配置为 72MHz；
• 每计数一次所消耗的时间为 1/SYSCLK，计时精度由系统主频决定。

        由于属于内核级外设，只要是 CM3 内核的单片机，无论厂家、型号差异，其 SysTick 的寄存器定义、工作机制完全一致。

2.  SysTick 工作原理

        SysTick 的核心工作机制非常简洁，以向下计数 + 中断触发为核心：

计数逻辑：SysTick 从程序设定的重装载值开始，每来一个时钟周期，计数值自动减 1。当计数值递减到 0 时，会自动触发一次 SysTick 中断，并在中断后自动重新加载计数值，继续循环计数。

中断触发条件：当重装载数值寄存器中的值递减到 0 时，计数器溢出，硬件自动置位中断标志，并向 NVIC 提交中断请求。如果开启了 SysTick 中断，CPU 就会进入对应的中断服务函数。

循环工作机制：计数器归零后，会自动从重装载寄存器中取出预设值，重新开始新一轮递减，从而实现周期性定时、周期性中断，形成稳定的系统时基。

3.  中断

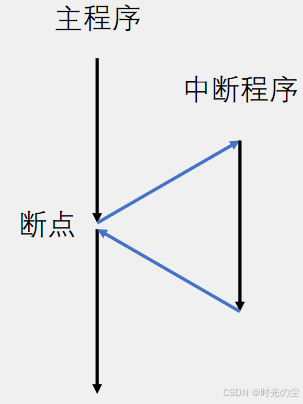

        在主程序运行过程中，出现了特定的中断触发条件（中断源），使得CPU暂停当前正在运行的程序，转而去处理中断程序，处理完成后又返回原来被暂停的位置继续运行：

        在此时的断点部分，若是此时主程序还在进行例如加减乘除运算，但是突然有个更加紧急的的事情需要处理，可以在此时进行中断，优先处理更加紧急的事情，等事情处理完后，在返回主程序继续处理。

        在中断这里，我们在断点处离开，编译器会自动帮我们保护现场（当前程序），等我们回来（中断完成后），继续工作。

详细的解释可以参考：

STM32F1中断NVIC-CSDN博客

4.  工程配置

        这里不再一步一步演示步骤，详细可以参考：

STM32学习·HAL库速通篇（三）·如何在STM32CubeMX新建工程_stm32cubemx 配置cmsis库-CSDN博客

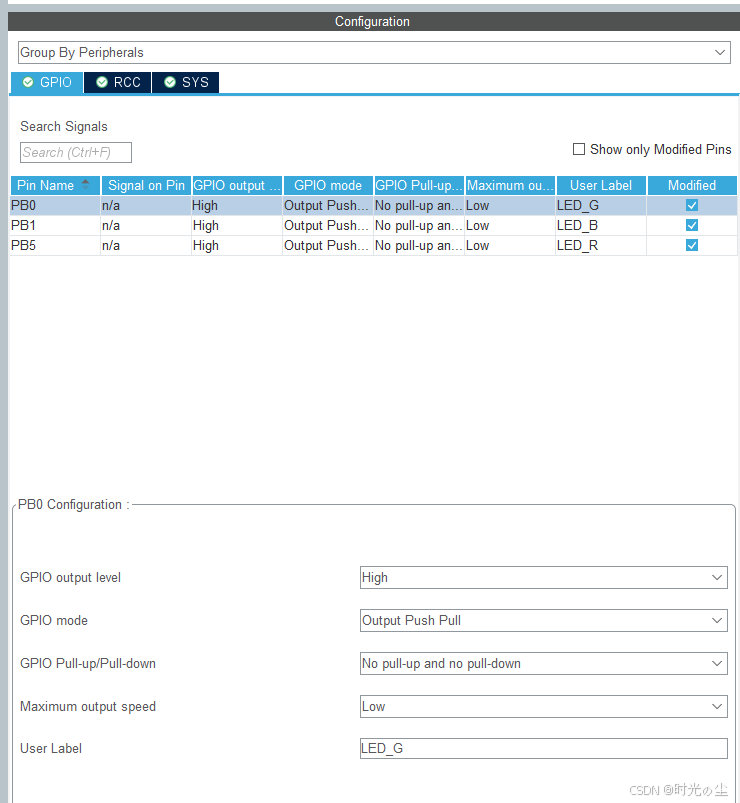

        唯一区别就是多声明了两个引脚：

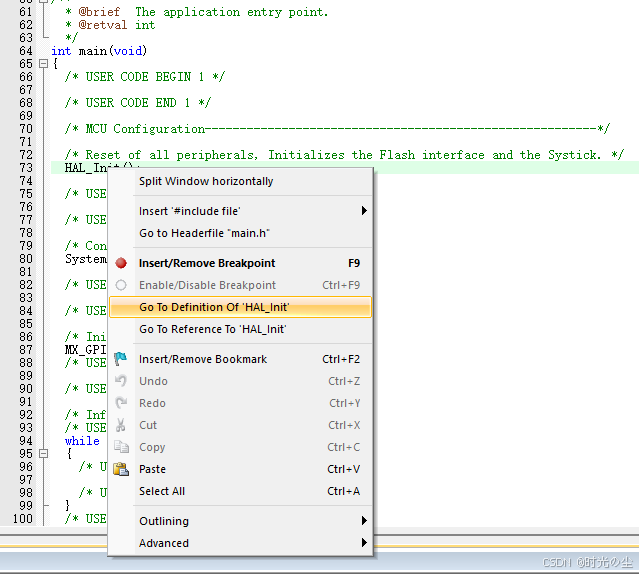

        生成代码，找到 main 函数中的 HAL_init() 函数跳转（注意先编译一下）：

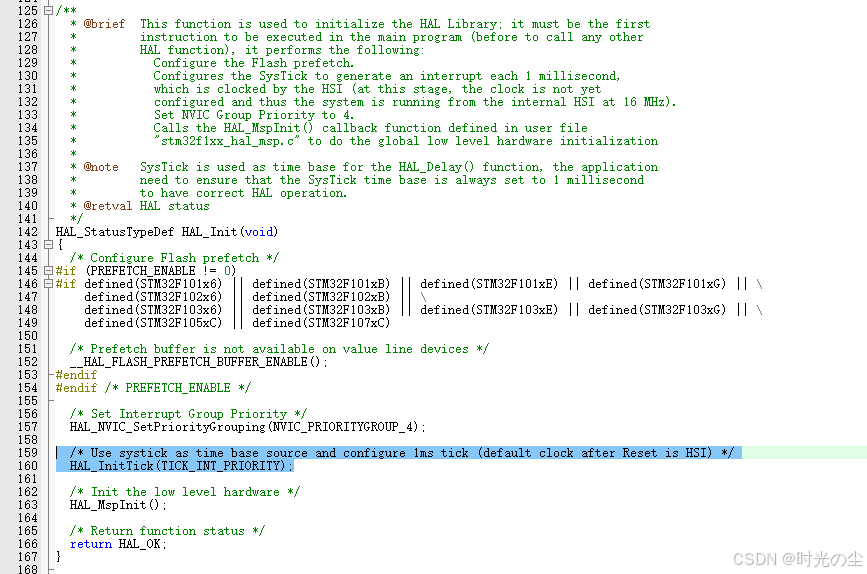

        可以发现这样一行代码：

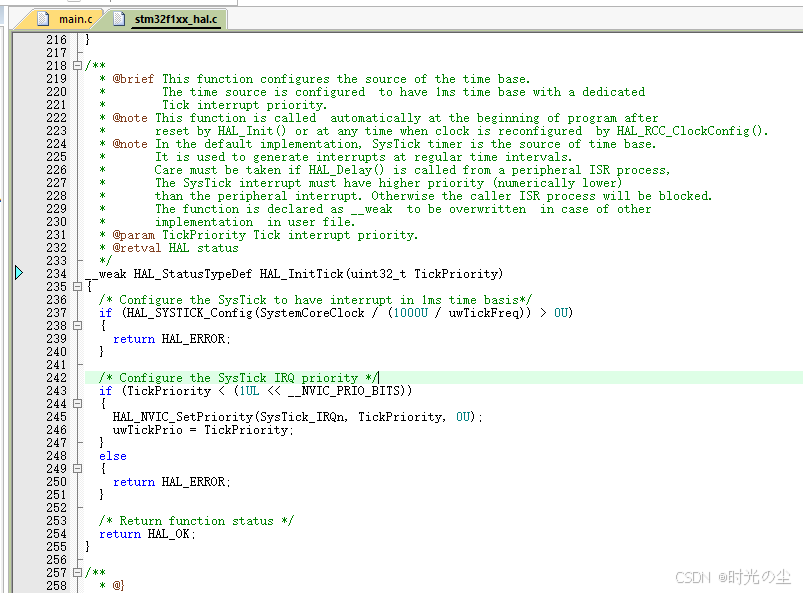

        起作用就是使用系统定时器（SysTick）作为时基源，并配置1毫秒的时钟节拍（复位后的默认时钟为高速内部时钟HSI），我们再次跳转看一下：

/**
  * @brief  该函数配置时基的来源。
  *         时基源被配置为生成1毫秒的时间基准，并设置专属的Tick中断优先级。
  * @note   该函数会在程序复位后由HAL_Init()自动调用，或在任何通过HAL_RCC_ClockConfig()
  *         重新配置时钟时被调用。
  * @note   在默认实现中，SysTick定时器是时基的来源。它用于按固定时间间隔生成中断。
  *         若在外设中断服务函数（ISR）中调用HAL_Delay()，需特别注意：
  *         SysTick中断的优先级必须高于（数值上更小）该外设中断。否则，调用该ISR的进程会被阻塞。
  *         该函数被声明为__weak（弱定义），以便用户文件中可以重写此实现。
  * @param  TickPriority: Tick中断的优先级。
  * @retval HAL状态（成功/失败）。
  */
__weak HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)
{
  /* 配置SysTick，使其每隔1毫秒触发一次中断 */
  if (HAL_SYSTICK_Config(SystemCoreClock / (1000U / uwTickFreq)) > 0U)
  {
    return HAL_ERROR;  // 配置失败，返回错误状态
  }

  /* 配置SysTick中断的优先级 */
  if (TickPriority < (1UL << __NVIC_PRIO_BITS))
  {
    HAL_NVIC_SetPriority(SysTick_IRQn, TickPriority, 0U);  // 设置SysTick中断优先级
    uwTickPrio = TickPriority;  // 保存配置的优先级值
  }
  else
  {
    return HAL_ERROR;  // 优先级值非法，返回错误状态
  }

  /* 返回函数执行状态 */
  return HAL_OK;  // 配置成功，返回正常状态
}

        其中对于 SystemCoreClock 的值，我们跳转可以发现其值为：

        那么这个 8000000 是怎么来的呢？由于我们这里使用的是高速内部晶振（HSI），其对应的复位后默认的核心时钟频率为 8MHz 也就是 8000000。

5.  代码编写

        我们要如何使用呢？首先找到 stm32f1xx_it.c 文件，这里存放的是一些中断服务函数，找到 SysTick_Handler() 函数：

        我们在 SysTick 中断服务函数编写代码，累加实现每隔500ms电平翻转一次：

/**
  * @brief This function handles System tick timer.
  */
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */
  // 静态变量：累计SysTick中断次数（1ms/次），仅初始化一次
  static uint16_t count = 0;

  // 计数自增：每1ms加1
  count++;

  // 累计500ms（500次中断），翻转LED电平
  if(count >= 500)
  {
    count = 0; // 清零，重新计数
    // 翻转PA0/PA1/PA2电平：亮→灭、灭→亮
    HAL_GPIO_TogglePin(GPIOB, LED_R_Pin | LED_G_Pin | LED_B_Pin);
  }

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */

  /* USER CODE END SysTick_IRQn 1 */
}

完整工程：

基于STM32实现系统定时器点灯实验（HAL版本）资源-CSDN下载
