基于STM32F407控制板的激光切割机与雕刻机多功能控制源码及操作指南

JnnRrfmk

1112人浏览 · 2026-03-03 08:45:00

JnnRrfmk · 2026-03-03 08:45:00 发布

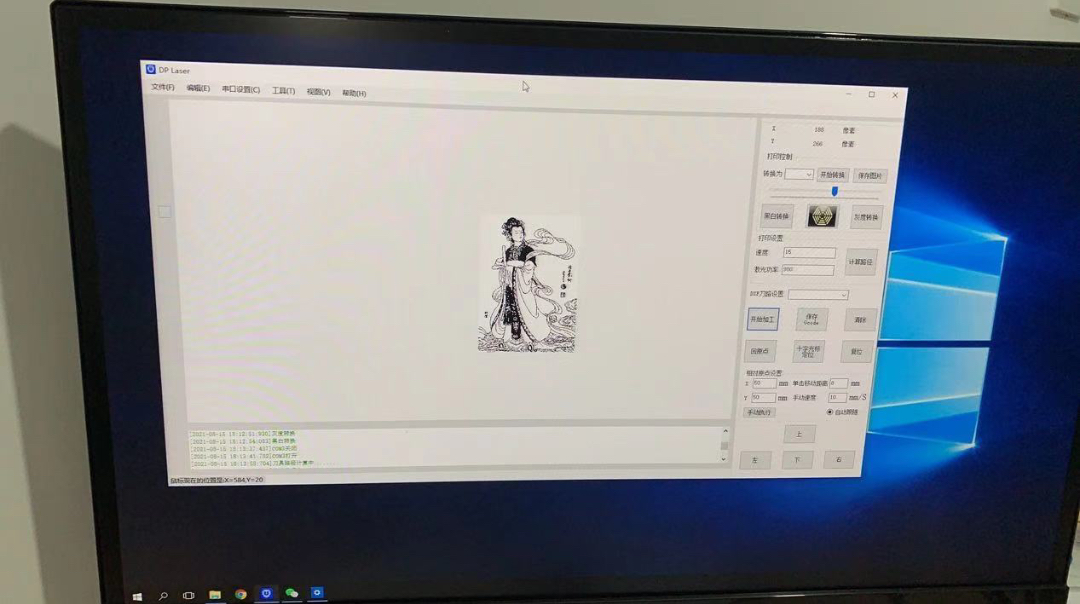

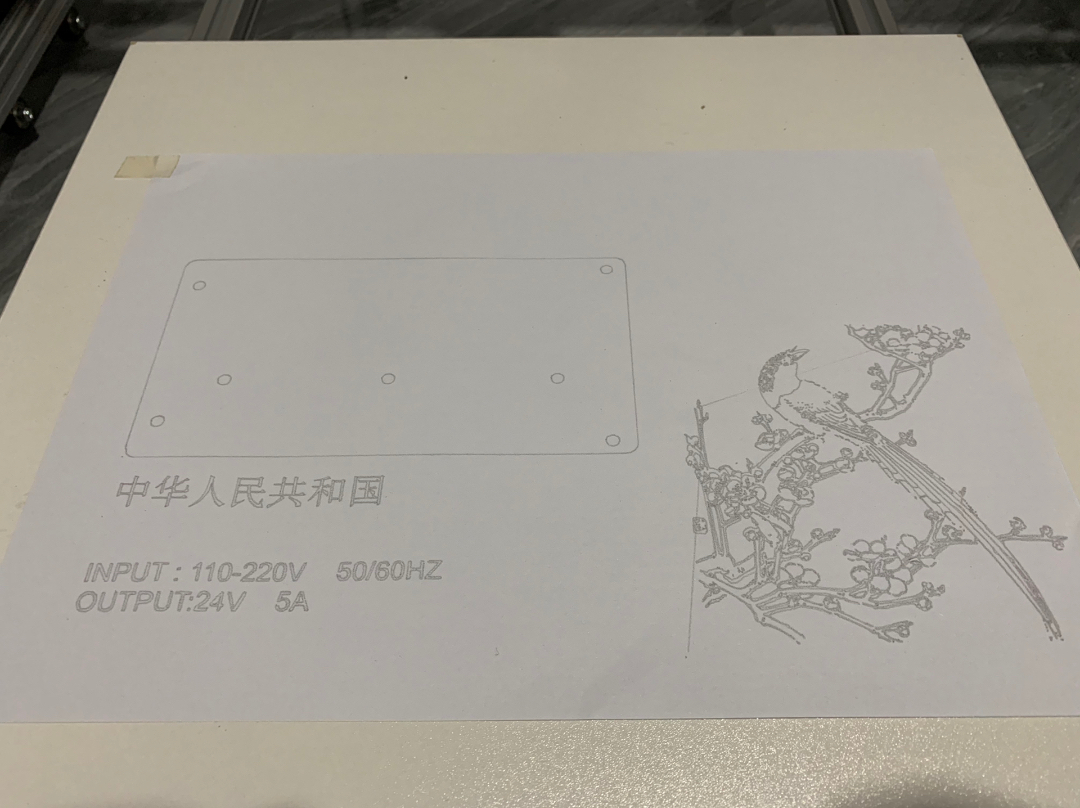

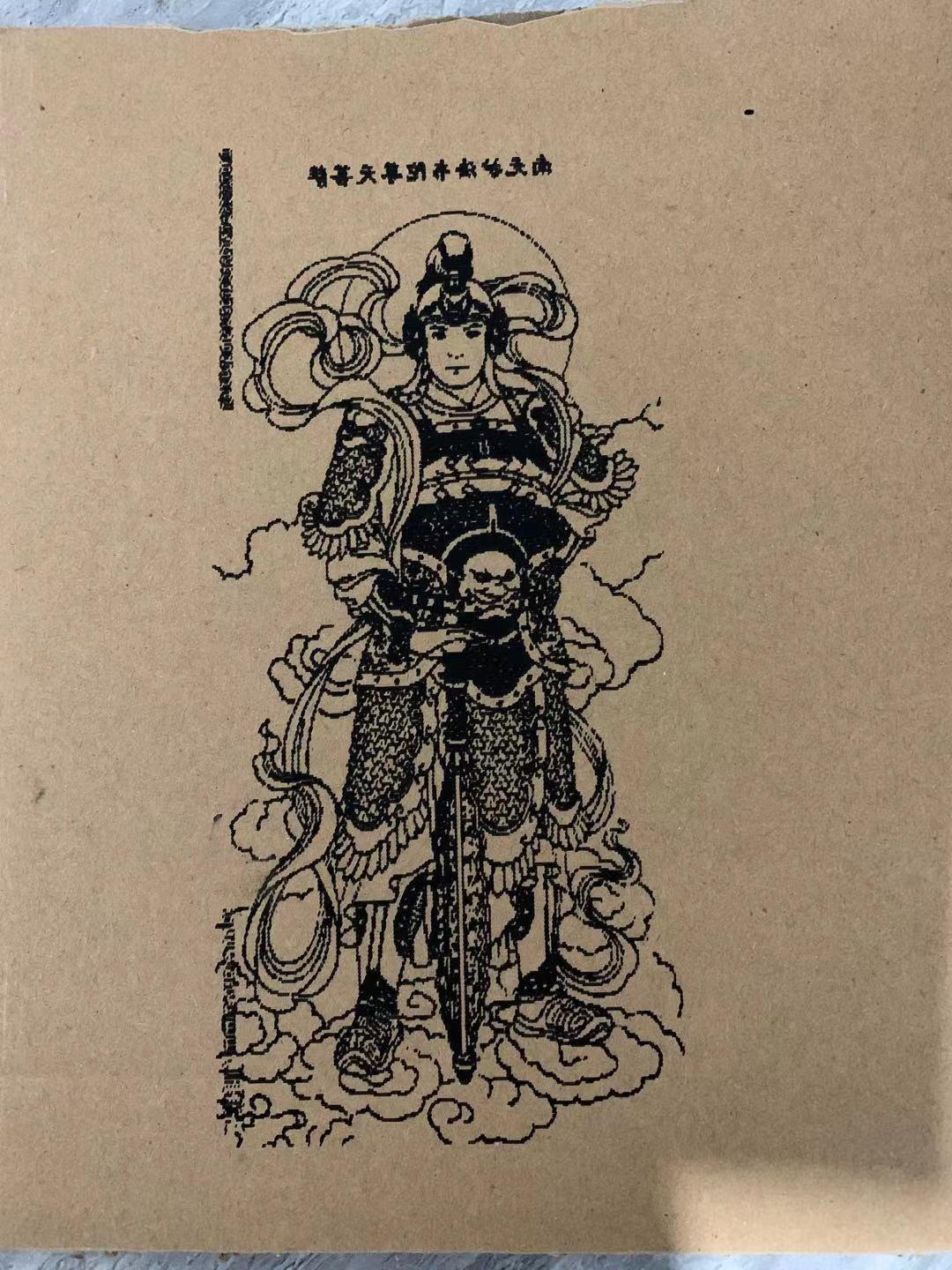

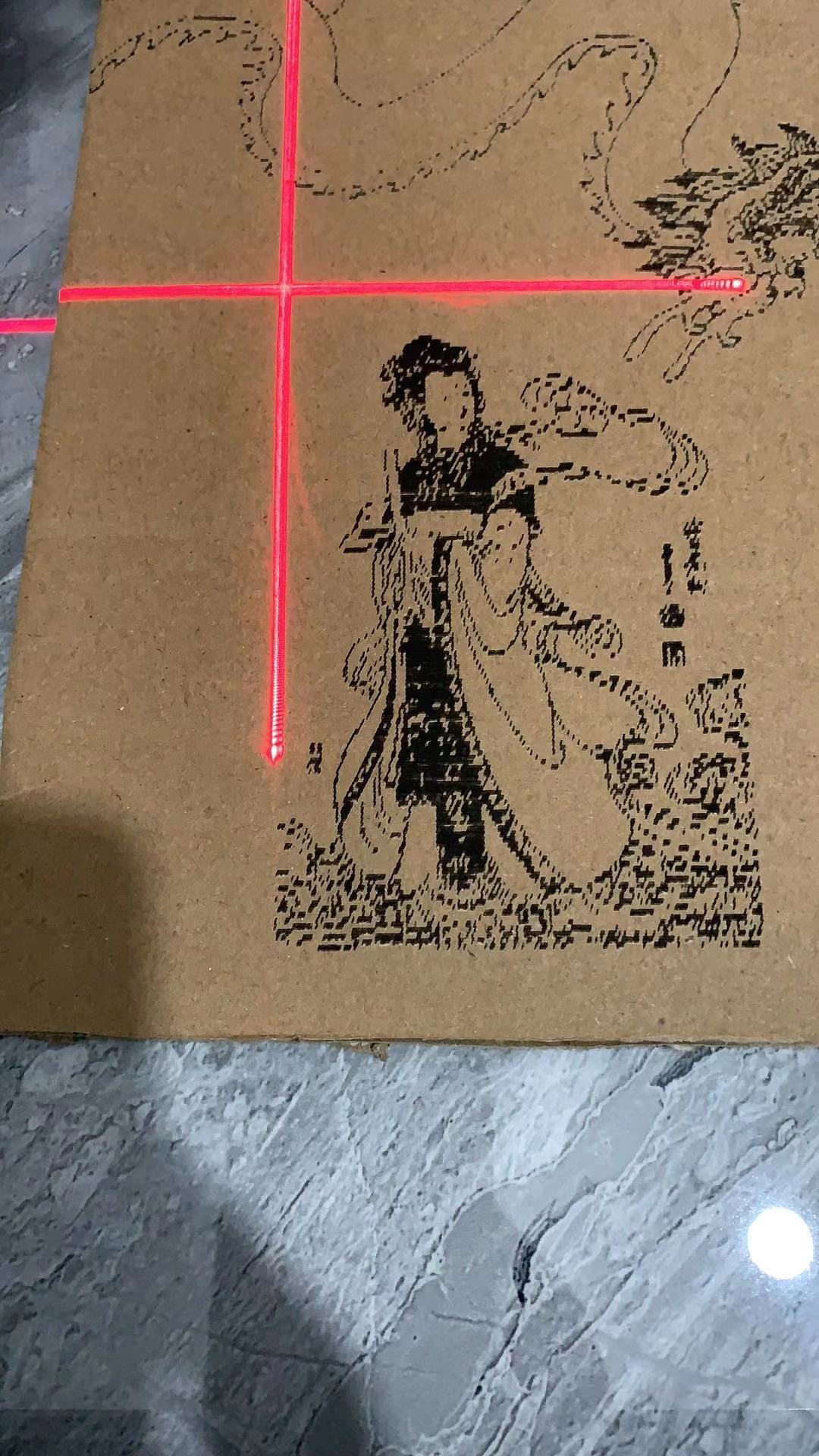

激光切割机雕刻机桌面打标机打码机点胶机写字机上位机C#源码STM32F407控制板源码可用在各类切割机、雕刻机、打标机、点胶机、写字机、打孔机控制板STM32F407支持3轴手动操作，鼠标单击运行距离和速度可设置，通信方式为串口轴控模式:两轴和三轴三轴模式可调节z轴作为升降和角度控制软件功能介绍： 1、支持G代码 2、支持导入图片，如果是激光机，把Z轴换成激光头即可，打开图片把JPG,PNG,BMP等格式图片点击工具栏的黑白转换，再点击计算路径上位机会把获取的图片像素数据发送给控制板，点击开始加工即可 3、支持DXF文件直接加工以上文件打开后均可用鼠标拖动和缩放操作注：发布的价格只支持G代码一种格式文件，支

聊到激光切割机这类工业设备的控制系统，很多人觉得神秘，其实拆开看也就是软硬件配合的活。最近在折腾一套基于STM32F407和C#上位机的解决方案，发现挺有意思，尤其图像转加工路径那块儿简直像变魔术。

先看上位机的图像处理核心代码：

// 像素转坐标的核心算法
List<GCommand> ConvertImageToGCode(Bitmap processedImage)
{
    var gcodeList = new List<GCommand>();
    for (int y = 0; y < processedImage.Height; y++)
    {
        bool isEngraving = false;
        for (int x = 0; x < processedImage.Width; x++)
        {
            Color pixel = processedImage.GetPixel(x, y);
            if (pixel.GetBrightness() < 0.5f)
            {
                if (!isEngraving)
                {
                    gcodeList.Add(new GCommand("G1 Z-1 F500")); // 激光开启
                    isEngraving = true;
                }
                gcodeList.Add(new GCommand($"G1 X{x/10.0:0.00} Y{y/10.0:0.00}"));
            }
            else if (isEngraving)
            {
                gcodeList.Add(new GCommand("G1 Z1 F1000")); // 激光关闭
                isEngraving = false;
            }
        }
    }
    return gcodeList;
}

这段代码像扫地机器人规划路线，横向逐行扫描时，遇到黑色像素就下刀，白色像素就抬刀。注意坐标换算的x/10.0，这个系数对应实际设备的步进精度，调试时发现系数不对的话，雕出来的图案能让你怀疑人生。

下位机的运动控制才是灵魂，看这段步进电机驱动逻辑：

// STM32定时器中断服务函数
void TIM3_IRQHandler(void)
{
    static uint8_t step_phase = 0;
    if(TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)
    {
        if(motor_x.dir) {
            GPIO_SetBits(GPIOA, DIR_X_PIN);
        } else {
            GPIO_ResetBits(GPIOA, DIR_X_PIN);
        }

        // 步进相位生成
        GPIO_WriteBit(GPIOB, STEP_X_PIN, step_pattern[step_phase] & 0x01);
        GPIO_WriteBit(GPIOC, STEP_Y_PIN, step_pattern[step_phase] & 0x02);
        GPIO_WriteBit(GPIOD, STEP_Z_PIN, step_pattern[step_phase] & 0x04);

        step_phase = (step_phase + 1) % 4;
        TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
    }
}

别看就几十行代码，当年调这个相位时序差点把示波器看炸。step_pattern数组藏着两相四拍的秘密，像跳格子游戏一样控制电机的旋转节奏。调试时遇到过电机跳舞的灵异事件，最后发现是GPIO端口配置冲突。

串口通信协议设计得够野：

MOVE X100 Y200 Z-5 F1200\n
# 急停指令
!!\n
# 状态查询
?STATUS\n

这种类自然语言的协议调试时可以直接用串口助手发指令，比那些复杂的二进制协议友好多了。不过得做好校验，有次车间电磁干扰导致数据错位，设备突然跳起机械舞，场面一度十分朋克。

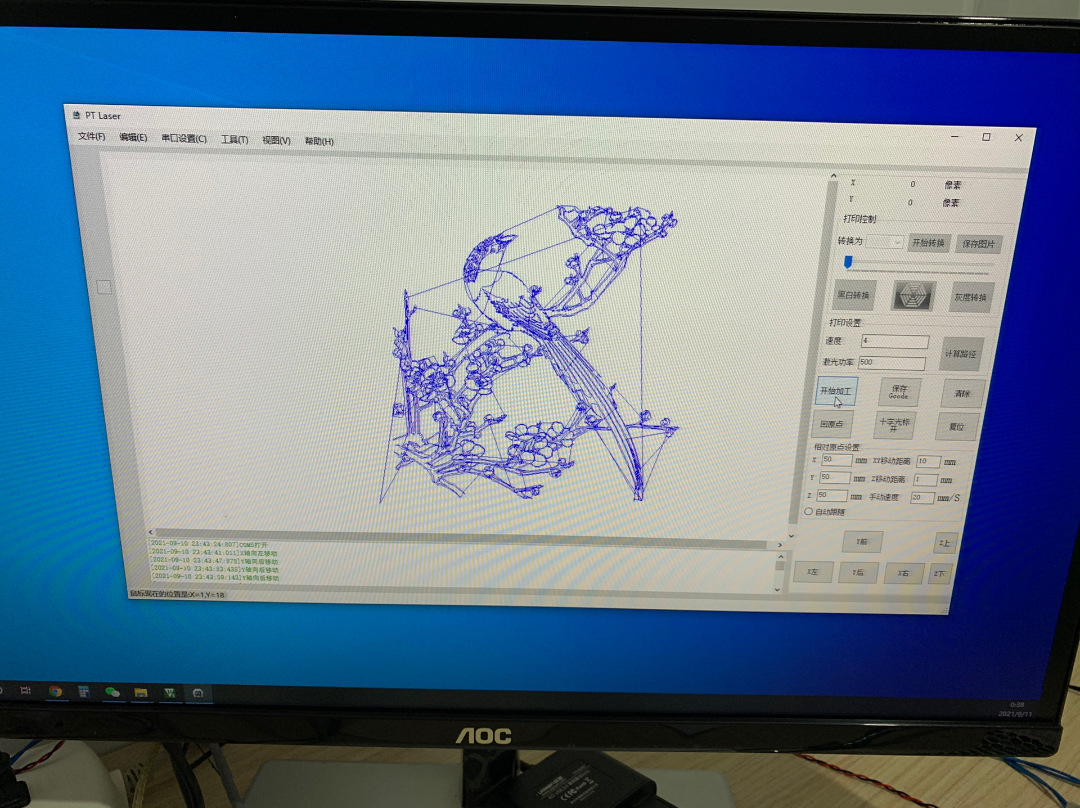

DXF文件解析是另一个深坑，看看这个圆弧处理片段：

// DXF圆弧转G代码
case "ARC":
    double startAngle = GetDXFValue(50);
    double endAngle = GetDXFValue(51);
    // 角度修正
    if(endAngle < startAngle) endAngle += 360;
    // 分段成小直线
    for(double theta=startAngle; theta<=endAngle; theta+=1.0)
    {
        double rad = theta * Math.PI / 180;
        double x = centerX + radius * Math.Cos(rad);
        double y = centerY + radius * Math.Sin(rad);
        gcode.Add($"G1 X{x:0.00} Y{y:0.00}");
    }

把圆弧拆成1度间隔的小直线，虽然不够优雅但兼容性爆表。早期用贝塞尔曲线拟合翻过车，某些老控制板直接死机，现在这土方法反而成了最稳的选择。

整个系统最妙的是轴模式切换的设计，Z轴能在升降台和激光功率控制之间秒切：

// 工作模式切换
void SwitchZMode(uint8_t mode)
{
    if(mode == LASER_MODE) {
        pwm_init(LASER_TIMER, 1000); // 激光PWM频率
        disable_motor(Z_AXIS); // 关闭步进使能
    } else {
        enable_motor(Z_AXIS);
        pwm_deinit(LASER_TIMER);
    }
}

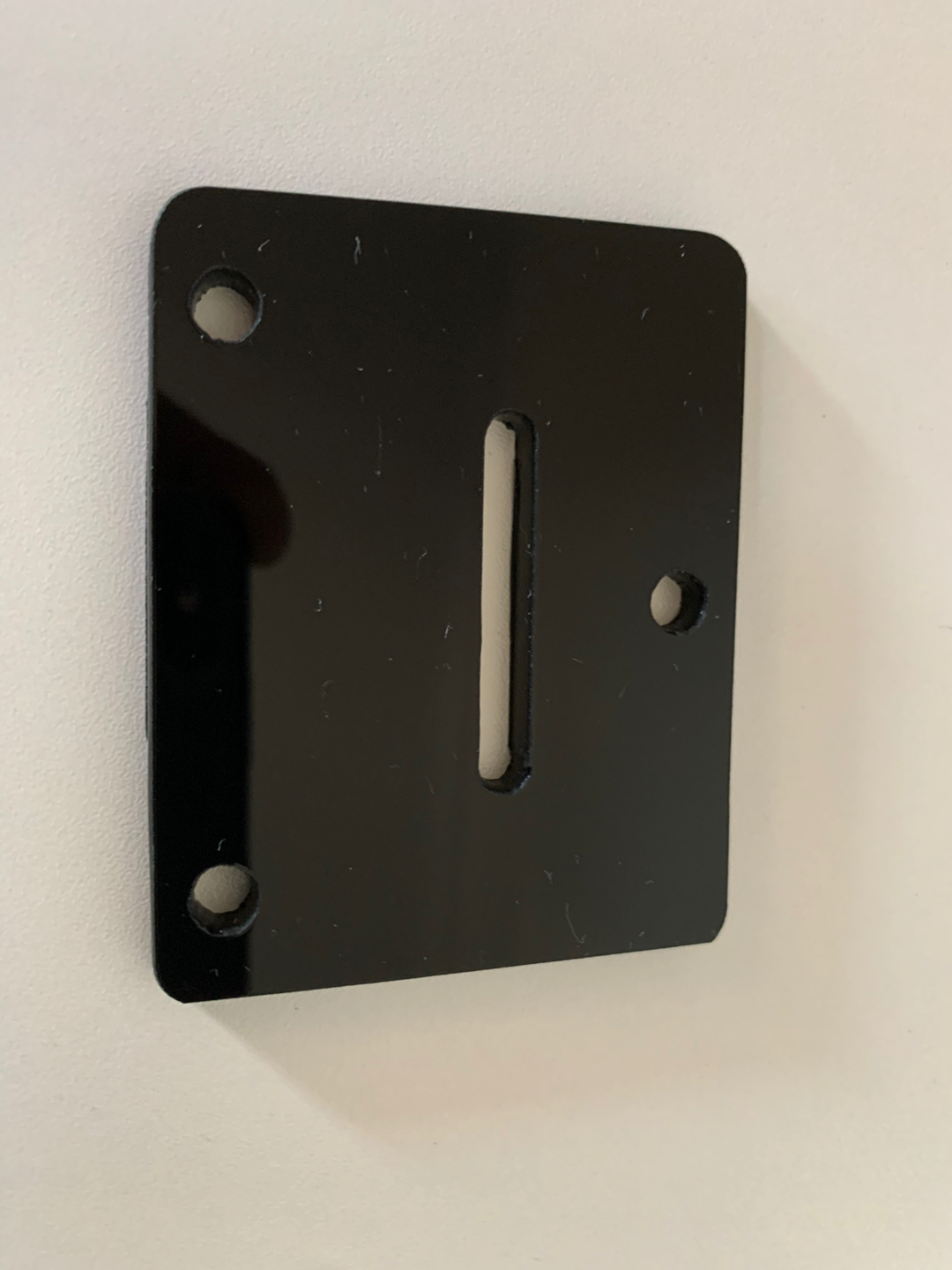

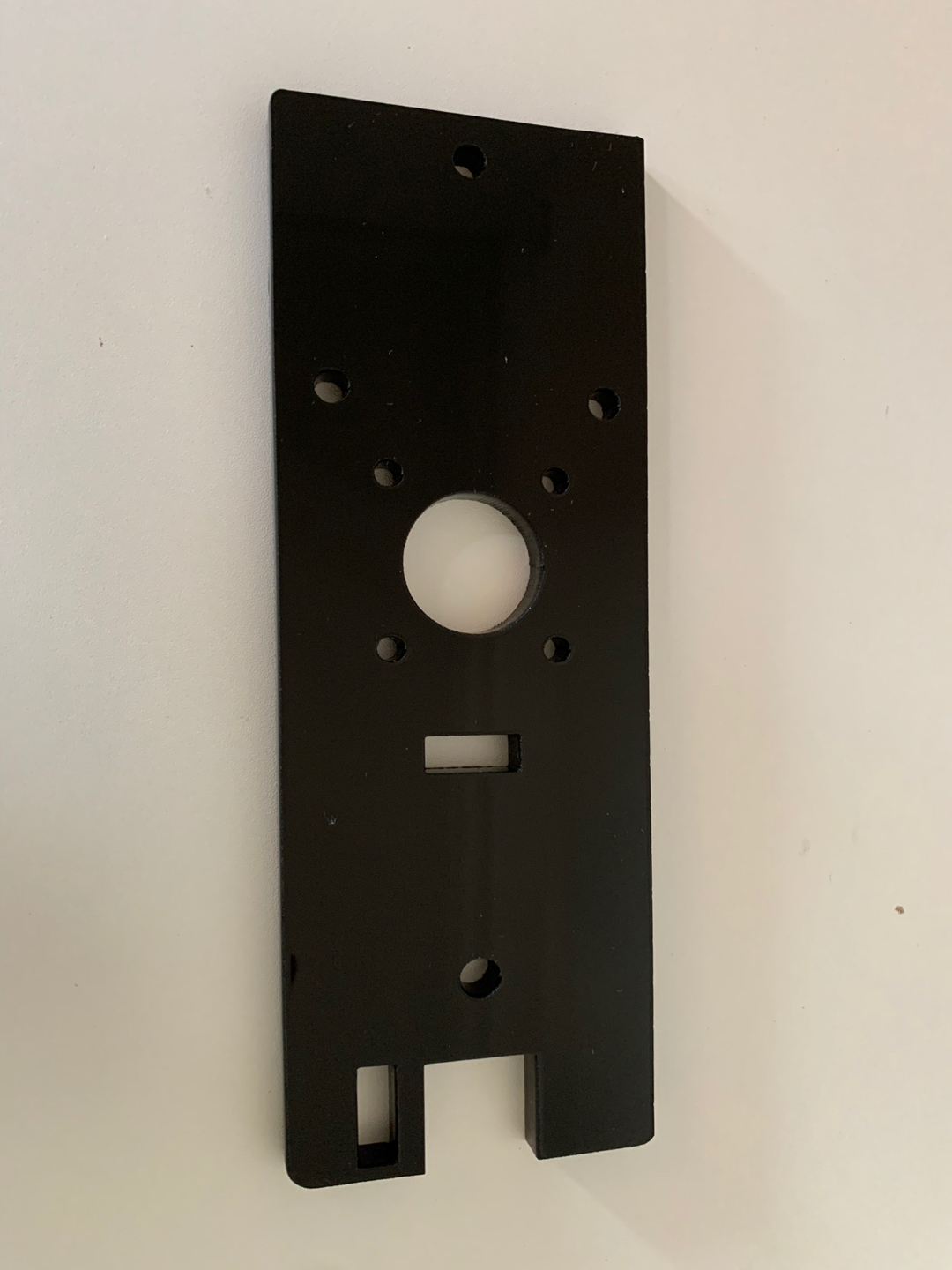

这招让设备变身瑞士军刀，同一台机器既能做雕刻又能搞切割。调试激光功率时烧穿好几块亚克力板才找到合适的PWM占空比，现在闭着眼都能闻出不同材料的焦糊味对应的合适参数。
