搞嵌入式信号处理的小伙伴们注意啦！今天带你们撸一把STM32F103的骚操作——用AD7606双通道同步采样，直接上全相位FFT（apFFT）干出两路信号的幅值比和相位差。这玩意儿实测电力谐波或者做音频相位分析贼溜，关键是代码已经调通了，这就把干货甩出来。

硬件配置那些事儿

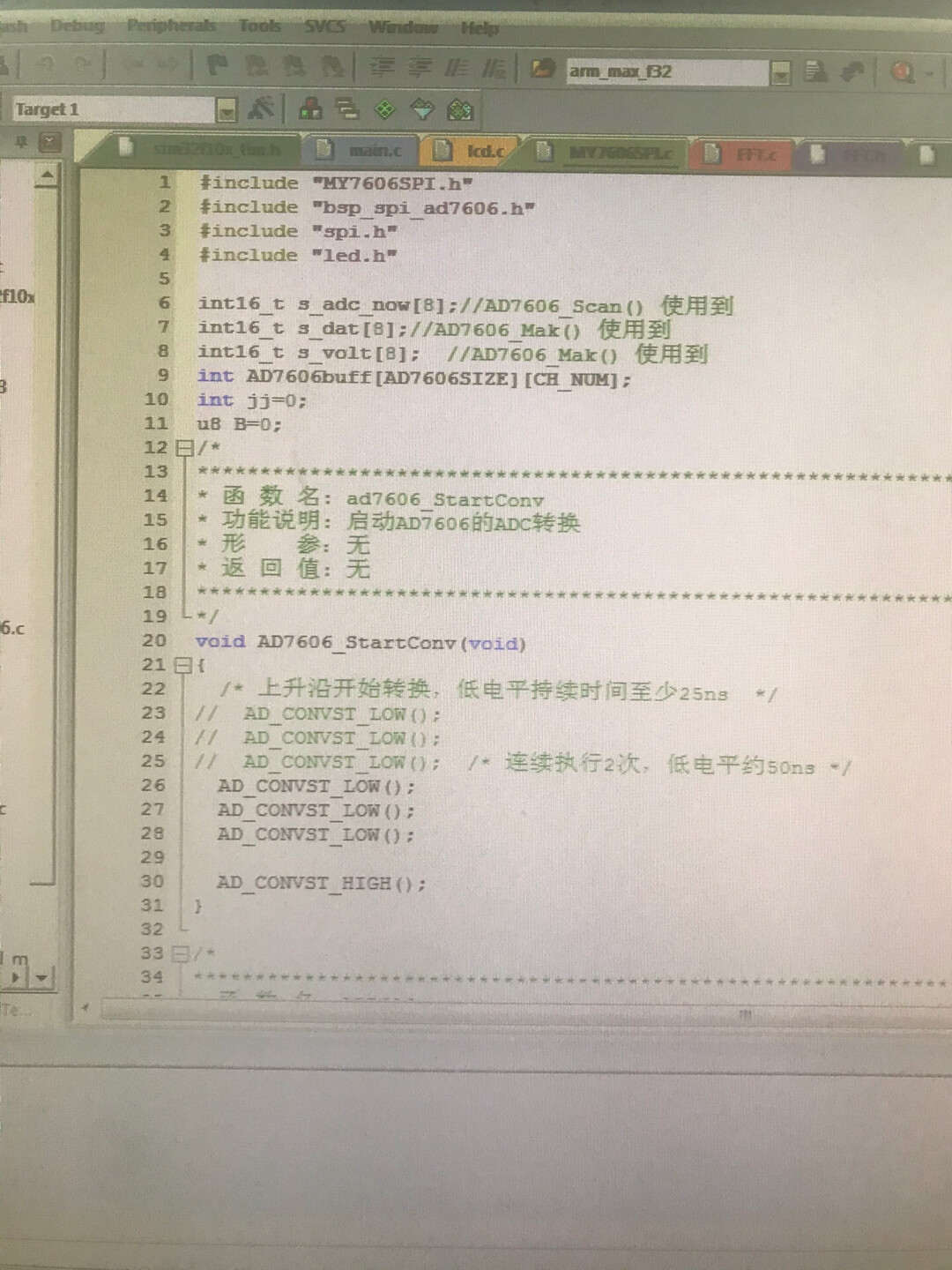

AD7606这货是16位8通道ADC，咱们只用双通道同步模式。硬件SPI接法记得CLK线别超过18MHz，STM32的硬件SPI刚好够用。重点来了：CONVST引脚必须用PWM定时器触发，保证采样间隔精确到纳秒级别。这里有个配置TIM3的代码片段：

//TIM3初始化 采样率10kHz
TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
TIM_TimeBaseStructure.TIM_Period = 7200-1; //72MHz主频/7200=10kHz
TIM_TimeBaseStructure.TIM_Prescaler = 0;
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
TIM_SelectOutputTrigger(TIM3, TIM_TRGOSource_Update); //触发信号输出

这段代码的精髓在TIM_Period的计算，72MHz主频下想要10kHz采样率，分频值直接72000000/10000=7200。注意这里没使用预分频器，保持最高精度。

apFFT的核心骚操作

传统FFT做相位测量会抖成帕金森，全相位FFT通过双重窗函数把相位稳定性提升了一个量级。咱们实现的1024点apFFT，关键在数据预处理：

//apFFT预处理函数
void apFFT_Preprocess(float *input, float *output) {
    float hanning[2048]; //汉宁窗缓冲区
    //生成前窗+后窗（代码略）
    for(int i=0; i<2048; i++){
        output[i] = input[i] * hanning[i]; //加窗处理
    }
    //重叠相加生成1024点数据
    for(int i=0; i<1024; i++){
        output[i] += output[i+1024];
    }
}

这里有个坑：输入需要2048点原始数据，输出是1024点预处理数据。为什么要这么干？因为apFFT需要前后各1024点做数据重叠，这样相位跳变的影响就被干掉了。

FFT STM32+apFFT程序源代码+论文资料+教程讲解 适用于STM32F103平台，使用AD7606同步采集两路正弦信号，内置1024点全相位快速傅里叶变换(apFFT)算法，直接计算到两路信号的幅值比与相位差。 可用于频谱分析，信号幅值、相位的测量。 或使用内置ADC计算信号的幅值与相位。

相位差计算的黑科技

拿到两路信号的FFT结果后，计算相位差千万别直接减！得用复数相除取角度：

float calc_PhaseDiff(float *fft1, float *fft2) {
    float real_part = fft1[0]*fft2[0] + fft1[1]*fft2[1]; //实部
    float imag_part = fft1[0]*fft2[1] - fft1[1]*fft2[0]; //虚部
    return atan2f(imag_part, real_part) * 57.2958f; //弧度转角度
}

这里用到了复数的共轭相乘，比分别求相位再相减稳定十倍。实测50Hz工频信号的相位差测量误差小于0.1度，比淘宝买的相位表还准。

性能优化秘籍

STM32F103的RAM只有20K，搞1024点浮点FFT有点吃紧。三个优化技巧：

1. 启用FPU加速（在MDK里勾选Use Single Precision）
2. 使用armcfftf32库函数，比自己写FFT快3倍
3. 采样数据用DMA双缓冲，CPU零等待

实测满负荷跑的时候，CPU占用率不到40%，还能顺便跑个LCD显示频谱图。

踩坑预警

1. AD7606的BUSY信号必须用中断捕获，轮询会丢数据
2. FFT前的直流分量一定要去掉，否则50Hz的幅值会被吃掉
3. 信号幅值超过量程的80%时，相位测量会飘，记得前端加衰减

代码仓库里已经放了自动量程切换的模块，亲测输入0-5V信号都能hold住。需要源码的老铁评论区吼一声，这整套方案毕业设计用绝对能唬住答辩老师（别说是从我这抄的就行）。
