手把手教你用Mongoose Wizard打造ESP32动态网页仪表盘（附代码管理秘籍）

引言

在物联网项目中，用ESP32构建一个网页来实时显示传感器数据是非常常见的需求。虽然我们可以手动编写HTML+CSS+JS，但效率和美观度往往难以兼得。Mongoose Wizard 是一个强大的在线可视化工具，只需拖拽组件就能生成完整的ESP32网页仪表盘代码，支持Arduino IDE直接编译。本文将带你从零开始，完成一个能自动刷新动态数据（0~100循环）的仪表盘，并重点解决一个痛点：如何在重新生成UI代码时不丢失手动添加的业务逻辑。

---

第一部分：Mongoose Wizard快速入门

1. 访问在线工具

打开浏览器，访问 https://mongoose.ws/wizard/https://mongoose.ws/wizard/。你将看到一个可视化的UI编辑器界面。

2. 设计你的仪表盘

• 从左侧组件库拖拽一个 数值显示卡片 到画布。

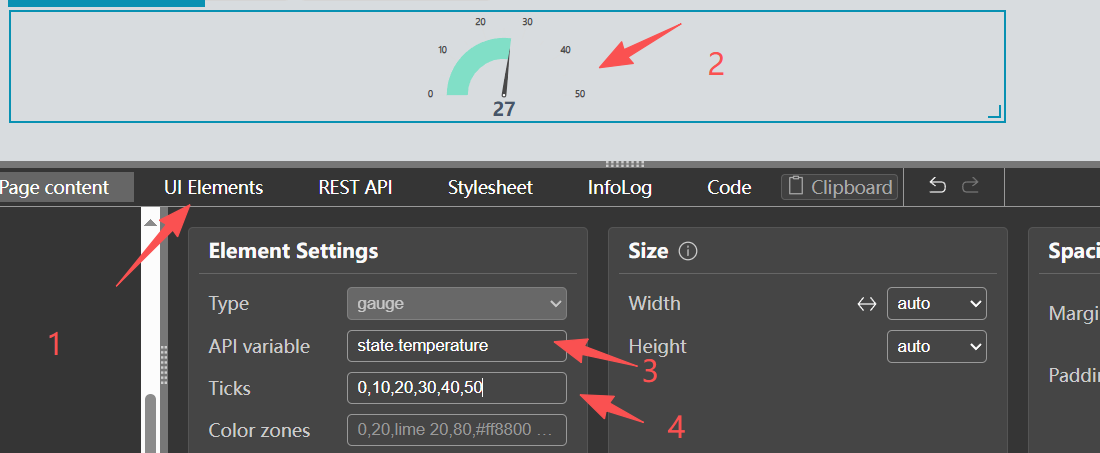

• 可以添加一个仪表盘，用于显示速度。

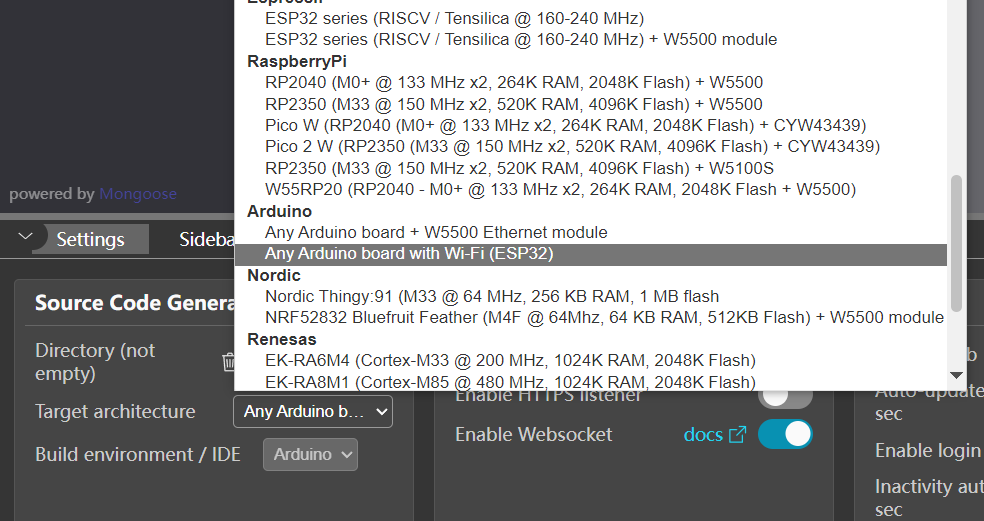

• 选择开发板

• 布局调整满意后，点击右上角的 Generate code 按钮。

---

第二部分：本地编译与基础配置

1. 解压并打开项目

将下载的.zip文件解压，你会看到一个包含.ino文件和src文件夹的目录。用Arduino IDE打开.ino文件。

2. 添加WiFi连接

编译上传，打开串口监视器，你应该能看到IP地址正常显示。浏览器访问该IP，即可看到你设计的仪表盘（可能需要输入默认用户名密码admin/admin，可后续禁用）。

---

第三部分：添加动态数据（0~100循环）

现在我们要让仪表盘上的数字自动从0循环到100。Wizard生成的代码中，所有UI组件的数据都由src/mongoose_glue.c中的glue_get_state()函数提供。该函数返回一个结构体，包含所有UI组件的当前值。

1. 在mongoose_glue.c中添加动态变量和更新函数

打开src/mongoose_glue.c，在文件顶部添加全局变量和update函数：

#include <Arduino.h>   // 如果还没有，需要包含以使用millis()

static int g_dynamic_value = 0;   // 动态值，从0到100循环

void update_dynamic_value() {
  static unsigned long lastUpdate = 0;
  unsigned long now = millis();
  if (now - lastUpdate > 100) {   // 每100ms更新一次
    lastUpdate = now;
    g_dynamic_value++;
    if (g_dynamic_value > 100) {
      g_dynamic_value = 0;
    }
  }
}

2. 修改glue_get_state函数

找到glue_get_state(struct state *data)函数，它通常是将静态的s_state复制给data。我们需要用动态值覆盖对应的成员。假设你在Wizard中将数值组件的Key设为dynamic_value，那么结构体中应该有一个同名成员（具体名称取决于Wizard生成，可能是dynamic_value或类似）。安全起见，可以用成员名直接赋值：

void glue_get_state(struct state *data) {
  *data = s_state;   // 先复制静态初始值
  data->dynamic_value = g_dynamic_value;   // 用动态值覆盖
}

如果不知道成员的确切名字，可以查看mongoose_glue.h中struct state的定义。

3. 在头文件中声明更新函数

打开src/mongoose_glue.h，在末尾添加：

        void update_dynamic_value(void);

4. 在主循环中调用更新函数

修改wizard.ino的loop()函数：

void loop() {
  update_dynamic_value();   // 定期更新动态值
  mongoose_poll();
}

重新编译上传，再次访问网页，你会发现只有手动刷新页面时数字才会变化。这是因为前端还没有配置自动刷新。

---

第四部分：实现前端自动刷新

要让浏览器自动获取最新数据，需要在Wizard中为UI组件启用轮询（polling）功能。

1. 重新打开Wizard并加载设计

由于之前的设计保存在浏览器缓存中，再次打开Wizard页面时，你的仪表盘布局应该还在。如果没有，只能重新拖拽组件，并设置相同的Key（dynamic_value）。

2. 配置API端点和自动刷新

• 在Wizard中，点击画布上的数值显示组件。

• 在右侧属性面板中，找到 API Reference 或 Data Source 选项，将其绑定到 state.dynamic_value（这里的state是默认的端点名称，dynamic_value是你的Key）。

• 查找 Auto-refresh 或 Polling interval 选项，将其设置为 1s（或其他你想要的间隔）。

• 如果还有其他组件需要动态更新，同样设置。

3. 重新生成代码并迁移逻辑

点击 Generate code，再次下载Arduino项目压缩包。解压后，将之前手写的动态逻辑文件（即包含g_dynamic_value和update_dynamic_value的代码）复制到新项目。这里建议采用下一节的“代码分离”策略，以避免重复劳动。

4. 编译上传

在新项目的src/mongoose_glue.c中，重新添加#include <Arduino.h>、全局变量和update_dynamic_value函数，并在glue_get_state中覆盖动态值。主循环中调用update_dynamic_value。编译上传后，打开网页，数字就会自动跳动，无需手动刷新！

---

第五部分：终极方案——分离UI与业务逻辑（避免代码丢失）

每次修改UI都要重新生成代码，然后重复复制手写逻辑，非常繁琐。推荐采用分离架构，将你的核心业务逻辑独立出来，Wizard生成的代码只负责“粘合”。

1. 创建业务逻辑文件

在项目根目录新建两个文件：app_logic.h 和 app_logic.cpp。

app_logic.h

#ifndef APP_LOGIC_H
#define APP_LOGIC_H

#include <Arduino.h>

extern int g_dynamic_value;   // 声明全局变量
void update_dynamic_value();  // 声明更新函数

#endif

app_logic.cpp

#include "app_logic.h"

int g_dynamic_value = 0;

void update_dynamic_value() {
  static unsigned long lastUpdate = 0;
  unsigned long now = millis();
  if (now - lastUpdate > 100) {
    lastUpdate = now;
    g_dynamic_value++;
    if (g_dynamic_value > 100) g_dynamic_value = 0;
  }
}

2. 修改mongoose_glue.c引用业务逻辑

在src/mongoose_glue.c顶部添加：

        #include "app_logic.h"

在glue_get_state中，用g_dynamic_value赋值：

        data->dynamic_value = g_dynamic_value;

3. 在主循环中调用更新

wizard.ino保持不变，仍调用update_dynamic_value()。

4. 未来更新流程

• 在Wizard中修改UI → 重新生成代码 → 解压新项目。

• 将旧的app_logic.h和app_logic.cpp复制到新项目根目录。

• 在新mongoose_glue.c中添加#include "app_logic.h"，恢复赋值代码（可提前备份赋值语句，直接粘贴）。

• 编译上传，所有业务逻辑完好无损！

---

总结与进阶

现在，你可以在此基础上扩展更多功能：接入真实传感器（如DHT22）、添加图表、通过开关控制设备等。Mongoose Wizard还支持OTA更新、用户认证等高级特性，值得深入探索。

提示：Wizard的项目数据存储在浏览器缓存中，如果需要永久保存设计，可以导出为JSON文件或定期备份屏幕截图和Key配置。
