一、任务的本质：函数 + 独立栈

函数比较好理解

// 任务函数示例：无限循环
void Task1(void *pvParameters) {
    while(1) {
        // 任务业务逻辑：比如打印、控制LED
        printf("Task1 Running\n");
        vTaskDelay(1000); // 主动放弃CPU
    }
}

但是栈是用来干嘛的(注意是独立栈)

  • 保存局部变量：函数内的局部变量（如数组、临时变量）存在栈里；
  • 保存调用关系：函数嵌套调用时，返回地址（LR）存在栈里；
  • 保存任务现场：任务被切换（中断）时，CPU 寄存器的值存在栈里，恢复时从栈里读回。

二、重新理解任务创建

1、任务创建函数与TCB

BaseType_t xTaskCreate(
    TaskFunction_t pvTaskCode,   // 1. 任务函数指针（必传！）
    const char * const pcTaskName, // 2. 任务名（可选）
    uint16_t usStackDepth,       // 3. 栈大小（字节，如 100*4=400）
    void *pvParameters,          // 4. 函数参数（如 int arg=10）
    UBaseType_t uxPriority,      // 5. 任务优先级（0~configMAX_PRIORITIES-1）
    TaskHandle_t *pvCreatedTask  // 6. 任务句柄（输出，用于操作任务）
);

结合我们之前学的汇编语言

参数 作用 代码示例
pvTaskCode 任务函数地址（PC 寄存器指向它） Task1 函数地址 → xTaskCreate(Task1, ...)
usStackDepth 栈大小（字节）→ 由 vPortMalloc() 分配 usStackDepth = 100 → 100*4=400字节栈
pvParameters 传递给任务函数的参数（存入 R0） pvParameters = &arg → 任务函数 Task1(int *arg)
uxPriority 任务优先级（决定调度顺序） uxPriority = 1（优先级 1 比 0 高）

TCB任务控制块（精简版本）

TCB = Task Control Block，是一个 C 语言结构体，用来 “描述和管理一个任务”，相当于任务的 “身份证”。

typedef struct tskTaskControlBlock {
    volatile StackType_t *pxTopOfStack; // 1. 栈顶指针（栈起始位置）
    #if (configUSE_TRACE_FACILITY == 1)
        UBaseType_t uxTCBNumber; // 任务编号
    #endif
    UBaseType_t uxPriority;          // 2. 任务优先级
    ListItem_t xStateListItem;       // 3. 用于链表（就绪/阻塞列表）
    ListItem_t xEventListItem;       // 4. 用于事件列表（如队列）
    #if (configUSE_MUTEXES == 1)
        UBaseType_t uxBasePriority;  // 优先级继承用
    #endif
    char pcTaskName[configMAX_TASK_NAME_LEN]; // 5. 任务名
} tskTCB;
TCB 字段 作用 代码中如何体现
pxTopOfStack 栈顶地址（任务切换时恢复寄存器） pxStack = (StackType_t *)pvPortMalloc(usStackDepth * sizeof(StackType_t));
uxPriority 优先级（决定调度顺序） uxPriority = 1 → 优先级 1
xStateListItem 链表节点（连接到就绪列表/阻塞列表） vListInsertEnd(&xReadyTasksLists[uxPriority], &pxNewTCB->xStateListItem);
pcTaskName 任务名（调试用） pcTaskName = "Task1"

TCB 里怎么没看到 “函数指针”？

函数指针和函数参数不是直接存在 TCB 里，而是作为 “初始现场” 存在任务栈里！

  • 任务刚创建时，会在栈里预先填充：
    • PC 寄存器的值 = 任务函数的地址（让任务第一次运行时从函数入口开始）；
    • R0 寄存器的值 = 任务函数的参数（pvParameters）；
  • 任务第一次被调度时，从栈里恢复这些寄存器，就自动跳转到任务函数执行了。

2、任务栈

FreeRTOS 任务栈大小的单位：xTaskCreate的uxStackDepth参数是栈项数（不是字节数）

  • 针对 Cortex-M 内核（STM32），栈按4 字节（1 个字） 对齐，因此栈项数 ×4 = 实际栈字节数；
  • 例：uxStackDepth=128 → 实际栈大小 = 128×4=512 字节；uxStackDepth=256 → 1024 字节。
  • 栈增长方向：Cortex-M 内核栈从高地址向低地址增长，栈溢出会覆盖低地址的内存（触发内存踩踏）。

关于这个内存分配，可以参考一下单片机内存分配管理笔记-CSDN博客

2.1栈的大小怎么确定？

栈的大小取决于两点：

void SubFunction(void) {
    // 延时循环
    int i;  // Declare at function beginning (C90 requirement)
    for(i = 0; i < 100; i++)
    {
        // Empty loop body for delay
    }
}

void vTask2( void *pvParameters )
{
	const char *pcTaskName = "T2 run\r\n";

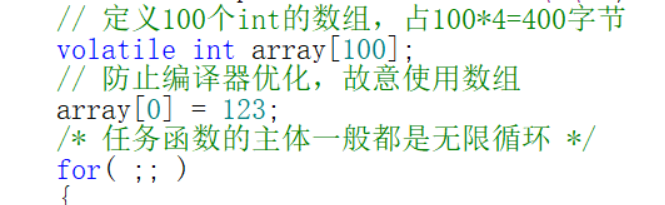

	// 定义100个int的数组，占100*4=400字节
    volatile int array[100];
    // 防止编译器优化，故意使用数组
    array[0] = 123;
	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务1的信息 */
		printf( pcTaskName );

		/* 延迟一会(比较简单粗暴) */
		SubFunction();
	}
}
（1）局部变量的大小

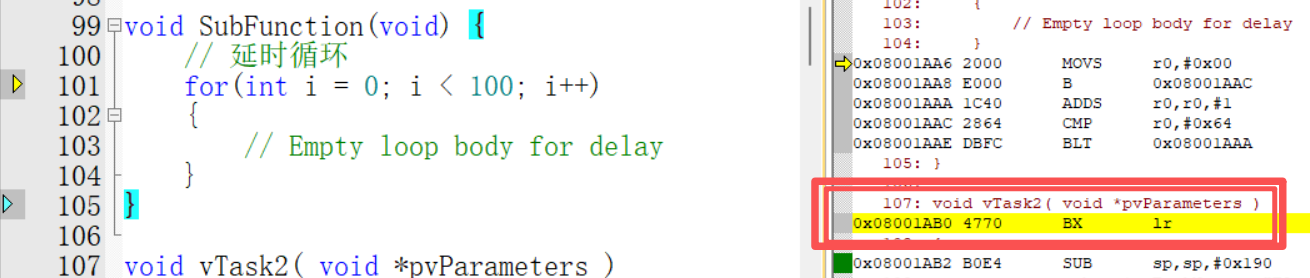

反汇编验证：编译后会看到

（0x190 是 400 字节，加 4 字节临时变量，共 0x190）。

（2）函数调用的深度

如果任务里嵌套调用子函数，LR（返回地址）会被覆盖，必须把 LR 压入栈，后面才可POP出（全流程编译器自动执行，我们只需要注意会不会栈溢出即可）

2.2实际开发中栈大小的设置原则

估算：局部变量大小 × 2（保险起见，留余量）

之后使用 FreeRTOS 自带工具验证（核心方法），FreeRTOS 提供uxTaskGetStackHighWaterMark()函数（栈高水位标记），能返回任务栈的剩余最小空间（栈项数），是判断栈是否够用的核心工具。

//开启宏定义，注意这个宏定义只适合调试阶段，发布后就不要使用了
#ifndef INCLUDE_uxTaskGetStackHighWaterMark
    #define INCLUDE_uxTaskGetStackHighWaterMark    1
#endif
// 获取栈剩余最小空间（栈项数）
UBaseType_t uxHighWaterMark = uxTaskGetStackHighWaterMark(xLedTaskHandle);
// 打印：比如返回20，表示任务运行以来，栈最少剩余20个栈项（80字节）
printf("LED Task Stack High Water Mark: %u\n", uxHighWaterMark);

关键判断规则：

  • 若uxHighWaterMark返回值大于 0 且大于栈大小的 20%：栈大小足够（比如栈大小 128，剩余≥25，说明有足够余量）；
  • 若返回值接近 0（比如≤5）：栈大小不足，需增大（比如从 128→256）；
  • 若返回值等于栈大小：任务几乎没使用栈，可减小（比如从 256→128）。

底层实现逻辑（学习后可以自己手搓）：

先把整个任务栈空间填充一个固定的 “魔术字”（默认是tskSTACK_FILL_BYTE 为 0x5A，可在源码中修改），这个操作是栈高水位检测的基础


//位于prvInitialiseNewTask函数中，可看到（初始化任务TCB堆栈）
/* Avoid dependency on memset() if it is not required. */
    #if ( tskSET_NEW_STACKS_TO_KNOWN_VALUE == 1 )
        {
            /* Fill the stack with a known value to assist debugging. */
            ( void ) memset( pxNewTCB->pxStack, ( int ) tskSTACK_FILL_BYTE, ( size_t ) ulStackDepth * sizeof( StackType_t ) );
        }
    #endif /* tskSET_NEW_STACKS_TO_KNOWN_VALUE */


//其中宏定义由INCLUDE_uxTaskGetStackHighWaterMark 开启
#if ( ( configCHECK_FOR_STACK_OVERFLOW > 1 ) || ( configUSE_TRACE_FACILITY == 1 ) || ( INCLUDE_uxTaskGetStackHighWaterMark == 1 ) || ( INCLUDE_uxTaskGetStackHighWaterMark2 == 1 ) )
    #define tskSET_NEW_STACKS_TO_KNOWN_VALUE    1
#else
    #define tskSET_NEW_STACKS_TO_KNOWN_VALUE    0
#endif

当任务运行后，堆栈会被使用，此时从栈底开始魔术字会被替代，读取剩余魔术字的个数就可知剩余堆栈大小（从栈底读会更方便，因为是从栈顶开始覆盖的）

UBaseType_t uxTaskGetStackHighWaterMark( TaskHandle_t xTask )
{
    TCB_t * pxTCB;          // 定义任务控制块指针
    uint8_t * pucEndOfStack;// 栈遍历的起始地址
    UBaseType_t uxReturn;   // 返回值（剩余栈项数）

    // 步骤1：获取任务TCB（xTask=NULL时，返回当前运行任务的TCB）
    // prvGetTCBFromHandle是内部函数，逻辑：xTask为NULL→取当前任务TCB；否则直接用传入的TCB
    pxTCB = prvGetTCBFromHandle( xTask );

    // 步骤2：根据栈增长方向，确定遍历的起始地址（跨架构兼容的核心）
    #if portSTACK_GROWTH < 0  // 栈从高地址→低地址增长（Cortex-M、ARM）
        {
            // 起始地址 = 栈底地址（pxStack）
            // Cortex-M中，pxStack是栈的最低地址（栈底），栈顶是pxEndOfStack（最高地址）
            pucEndOfStack = ( uint8_t * ) pxTCB->pxStack;
        }
    #else                     // 栈从低地址→高地址增长（如x86）
        {
            // 起始地址 = 栈顶地址（pxEndOfStack）
            pucEndOfStack = ( uint8_t * ) pxTCB->pxEndOfStack;
        }
    #endif

    // 步骤3：调用底层函数，统计从起始地址开始的连续魔术字数量（剩余栈空间）
    uxReturn = ( UBaseType_t ) prvTaskCheckFreeStackSpace( pucEndOfStack );

    // 步骤4：返回剩余栈项数
    return uxReturn;
}

//起始地址开始的连续魔术字数量
static configSTACK_DEPTH_TYPE prvTaskCheckFreeStackSpace( const uint8_t * pucStackByte )
{
    uint32_t ulCount = 0U;  // 统计连续魔术字的字节数

    // 步骤1：循环遍历栈字节，直到找到第一个不是魔术字的字节
    // 核心逻辑：只要当前字节等于tskSTACK_FILL_BYTE（0x5A），就继续遍历
    while( *pucStackByte == ( uint8_t ) tskSTACK_FILL_BYTE )
    {
        // 步骤2：根据栈增长方向，移动遍历指针（跨架构兼容的关键）
        // Cortex-M下，portSTACK_GROWTH=-1 → pucStackByte -= (-1) → pucStackByte++（指针+1）
        // 也就是：从栈底（0x20001000）向栈顶（0x20001400）遍历
        pucStackByte -= portSTACK_GROWTH;
        // 步骤3：统计连续魔术字的字节数
        ulCount++;
    }

    // 步骤4：将字节数转换为栈项数（Cortex-M下，1栈项=4字节）
    // 比如ulCount=200字节 → 200/4=50栈项
    ulCount /= ( uint32_t ) sizeof( StackType_t );

    // 步骤5：返回栈项数（剩余栈空间）
    return ( configSTACK_DEPTH_TYPE ) ulCount;
}

其实FreeRTOS提供了两种方法

对比维度 uxTaskGetStackHighWaterMark（v1） uxTaskGetStackHighWaterMark2（v2）
遍历范围 从起始地址遍历，遇到第一个非魔术字就停止（仅统计 “连续未被覆盖的魔术字”） 遍历整个栈空间，统计所有未被覆盖的魔术字（全程遍历）
检测精度 低（可能误判，无法反映真实最小剩余空间） 高（精准统计运行以来栈剩余的最小值，无漏判）
CPU 开销 小（遍历到第一个非魔术字即终止） 稍大（遍历整个栈空间，但实际影响可忽略）
设计定位 早期版本，性能优先 升级版，精度优先（FreeRTOS 推荐使用）
适用场景 性能极度敏感、栈使用简单的场景 调试 / 排查栈溢出、需要精准检测的场景

以 Cortex-M 为例，模拟遍历过程

假设：

  • 任务栈总大小 = 1024 字节（256 栈项），栈底0x20001000，栈顶0x20001400；
  • 任务运行后，使用了 224 字节（56 栈项），栈指针PSP指向0x200010E0；
  • 栈填充的魔术字是0x5A。

遍历过程：

  1. 起始地址pucStackByte = 0x20001000（栈底），*pucStackByte=0x5A → 进入循环；
  2. pucStackByte -= (-1) → 指针 + 1 → 0x20001001，ulCount=1；
  3. 重复步骤，直到指针到0x200010E0（栈使用的边界），此时*pucStackByte≠0x5A（被任务运行改写）→ 退出循环；
  4. 此时ulCount=224字节（因为 0x20001000 到 0x200010DF 共 224 字节都是 0x5A）；
  5. 转换为栈项数：224/4=56 栈项 → 返回 56，即 “任务运行以来，最少剩余 56 栈项（224 字节）”。

2.3发生内存踩踏怎么办？

 关于这个内存分配，可以参考一下单片机内存分配管理笔记-CSDN博客

（1）内存踩踏的核心定义

内存踩踏（也叫内存越界 / 缓冲区溢出）是指程序访问了超出分配给它的内存范围的地址，导致覆盖了其他内存区域的数据（比如任务栈溢出覆盖相邻任务的栈、数组越界写覆盖全局变量）。

嵌入式中内存踩踏分两类：

  • 栈踩踏（最常见）：任务栈溢出、数组越界写栈内存；
  • 堆踩踏：堆内存越界写、free 后重复使用（野指针）、内存碎片导致的越界。
成因类型 具体例子
任务栈过小导致栈溢出 任务栈大小 128 栈项（512 字节），但局部数组占 600 字节，栈溢出覆盖相邻内存
数组 / 缓冲区越界读写 char buf[10]; buf[10] = 0;（下标 10 超出 buf 的 0~9 范围）
指针操作不当 野指针（指向已释放内存的指针）、空指针解引用、指针偏移越界（p = p + 100）
中断嵌套过深 多级中断嵌套，消耗任务栈超出预期
递归调用无终止 递归函数无退出条件，不断压栈导致溢出
堆内存管理不当 pvPortMalloc(10)后，写入 15 字节数据；free 后未置 NULL，重复使用
（2）预防方法（核心，从源头避免）

① 合理设置任务栈大小（最关键）

结合前面的 “栈高水位” 方法，确保每个任务的栈有足够余量（≥20%）。

② 开启 FreeRTOS 栈溢出检测

FreeRTOS 提供两种栈溢出检测机制，在FreeRTOSConfig.h中配置：

  • configCHECK_FOR_STACK_OVERFLOW=1：检测栈指针是否超出栈范围（简单，开销小）；
  • configCHECK_FOR_STACK_OVERFLOW=2：检测栈末尾的 “魔术字” 是否被覆盖（更精准，开销稍大）。
//开启栈溢出钩子函数宏定义
#ifndef configCHECK_FOR_STACK_OVERFLOW
    #define configCHECK_FOR_STACK_OVERFLOW    1
#endif

//钩子函数（Hook Function）是一种在程序运行过程中，由系统在特定时
//刻或事件发生时自动调用的函数。它们通常用于拦截系统级事件或消息，允
//许程序在这些事件发生时执行预定义的操作。钩子函数不是由用户直接触发，
//而是由系统在满足特定条件时自动执行的。


// 栈溢出钩子函数（检测到溢出时调用）需要自己写函数内容
void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName) {
    // 打印溢出的任务名，或触发硬件报警（如LED常亮）
    printf("Stack Overflow: %s\n", pcTaskName);
    // 紧急处理：停止任务/重启系统
    vTaskDelete(xTask);
}

③ 禁止数组越界，规范指针使用

  • 数组操作前做边界检查：if(i < sizeof(buf)/sizeof(buf[0])) { buf[i] = 0; }；
  • 指针初始化：所有指针定义后立即置 NULL，使用前检查是否为 NULL；
  • 禁止直接操作裸指针：封装指针操作函数，增加边界检查。

④ 使用 MPU（内存保护单元）

针对 Cortex-M3/M4/M7 内核，FreeRTOS 支持 MPU，可给每个任务分配独立的内存区域，一旦访问越界，立即触发硬件异常（HardFault），精准定位问题。//这个我不太懂，等以后有事件仔细研究研究

⑤ 避免大局部变量，禁止无终止递归

  • 大局部变量（如 > 256 字节）改用全局 / 静态变量，或动态分配；
  • 递归函数必须有明确的退出条件，且限制递归深度。
（3）排查方法（定位已发生的内存踩踏）

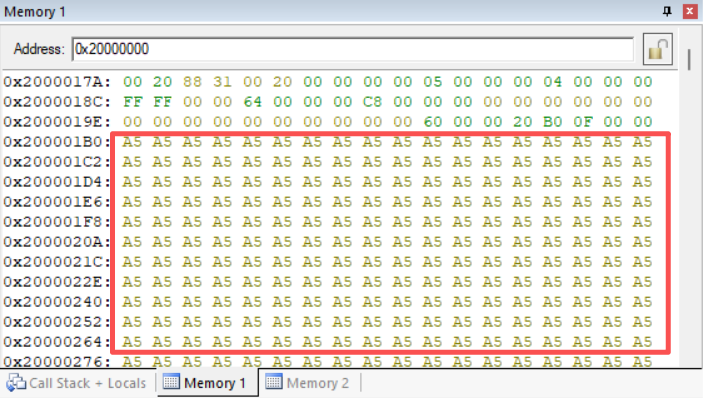

① 内存填充法

在栈 / 内存区域填充 “魔术字”，运行后检查是否被覆盖

② 硬件调试（精准定位）

使用 J-Link/ST-Link 连接 MCU，通过调试器（Keil/IAR/VSCode）：

  1. 查看内存布局（Map 文件），确定任务栈、全局变量的地址范围；
  2. 给可疑内存地址设置 “写断点”（Write Breakpoint），当该地址被改写时，程序暂停，直接定位到改写的代码行；
  3. 查看调用栈（Call Stack），分析函数嵌套和栈使用情况。

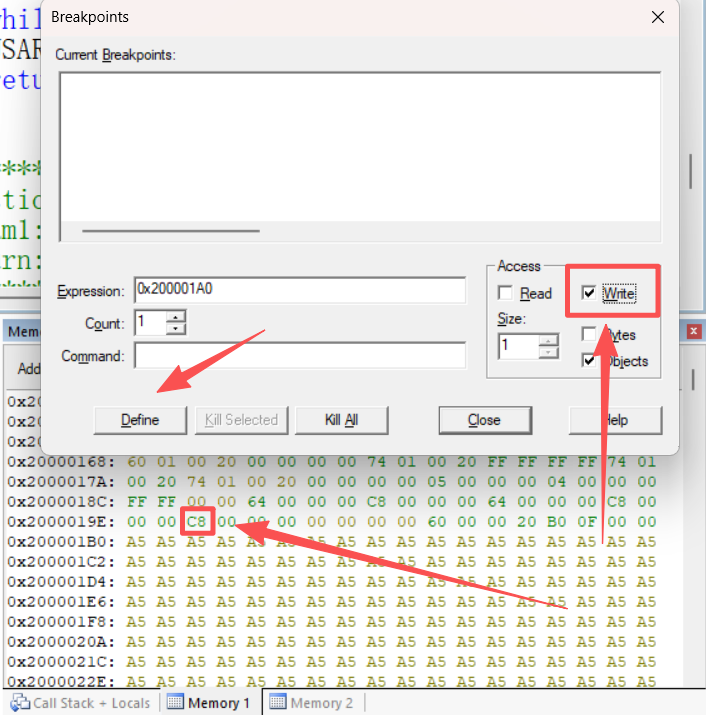

内存断点

中断产生

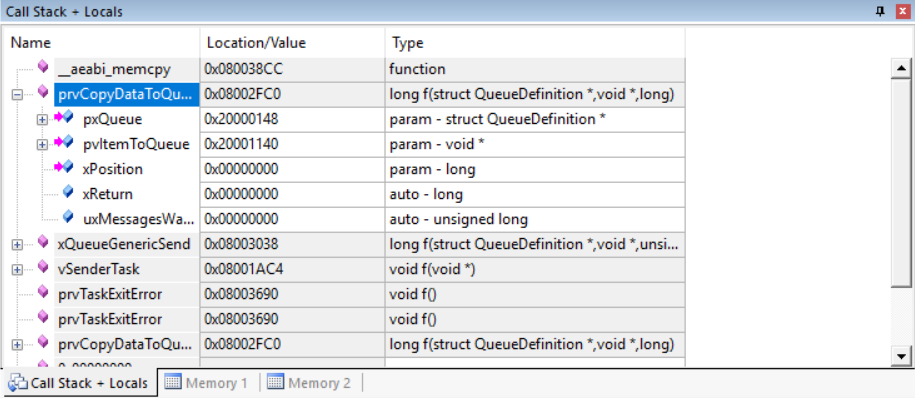

 查看调用深度使用情况

③ 用 FreeRTOS 工具监控

  • vTaskList()：打印所有任务的状态、栈剩余空间，快速找到栈不足的任务；
  • Segger SystemView：可视化监控任务运行、栈使用、中断触发，定位栈溢出时机；
  • xPortGetHeapStats()：查看堆内存使用情况，排查堆踩踏。

④ 编译器开启严格警告

2.4FreeRTOS栈的内存从哪里来？

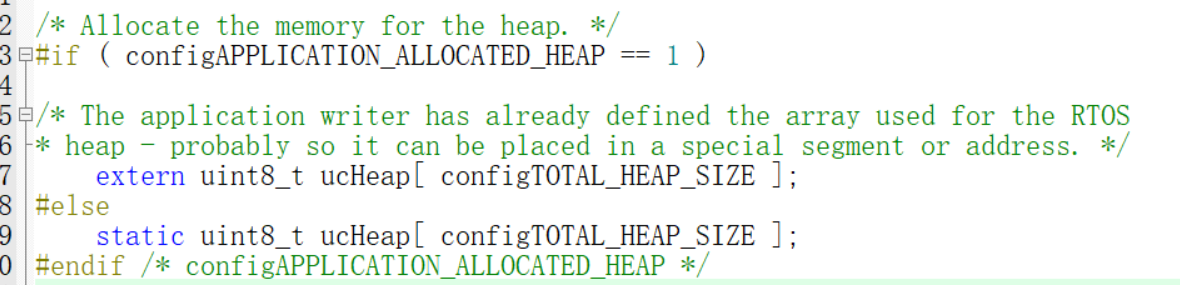

FreeRTOS 的 “取巧” 方法：定义一个巨大的全局数组作为 “内存池”，创建任务时从这个数组里划分一块内存作为任务栈。

创建任务时，用pvPortMalloc从ucHeap里分配栈空间，栈的起始地址和大小保存在 TCB 里

三、任务状态与链表

1.任务状态

状态 说明 例子
运行态 (Running) 当前正在 CPU 上执行 任务 A 正在运行
就绪态 (Ready) 已准备好运行，等待调度 任务 A 优先级高，排队等待
阻塞态 (Blocked) 等待事件（如延时、队列、信号量） vTaskDelay(10) → 等待 10ms
挂起态 (Suspended) 被显式暂停（如 vTaskSuspend()） 任务 B 被暂停，不参与调度
  • 运行态 → 就绪态：时间片到（同优先级任务切换），或被高优先级任务抢占；
  • 运行态 → 阻塞态：调用vTaskDelay（等待时间）、读队列没数据（等待事件）；
  • 阻塞态 → 就绪态：等待的时间到了，或等待的事件发生了；
  • 运行态 → 挂起态：调用vTaskSuspend；
  • 挂起态 → 就绪态：调用vTaskResume。

2.三大链表

链表类型 作用 结构
就绪链表（Ready List） 管理所有处于“就绪态”的任务，调度器从中选择最高优先级的任务运行。 通常是一个数组，数组的每个索引对应一个优先级，每个元素是一个双向链表，存储该优先级下所有就绪的任务。
延迟链表（Delay List） 管理所有处于“阻塞态（等待时间）”的任务，用于处理任务延时或超时唤醒。 通常是一个或两个按超时时间（唤醒时间）排序的链表。系统时钟节拍中断会检查链表头部，将已超时的任务移回就绪链表。
挂起链表（Suspended List） 管理所有处于“挂起态”的任务，这些任务被显式暂停，不参与任何调度直到被恢复。 通常是一个简单的双向链表，将所有被挂起的任务链接在一起，不区分优先级或时间顺序。

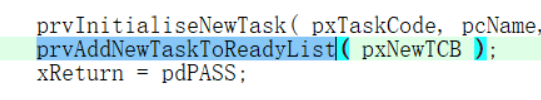

（1）创建任务时：加入就绪链表

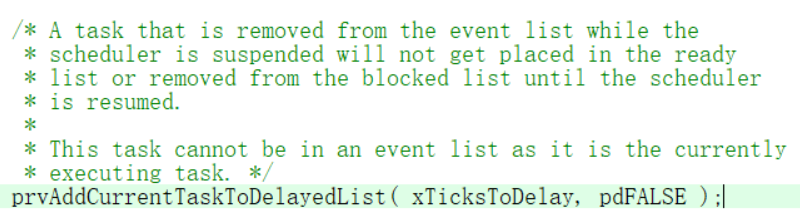

（2）任务调用 vTaskDelay 时：从就绪链表移到延迟链表

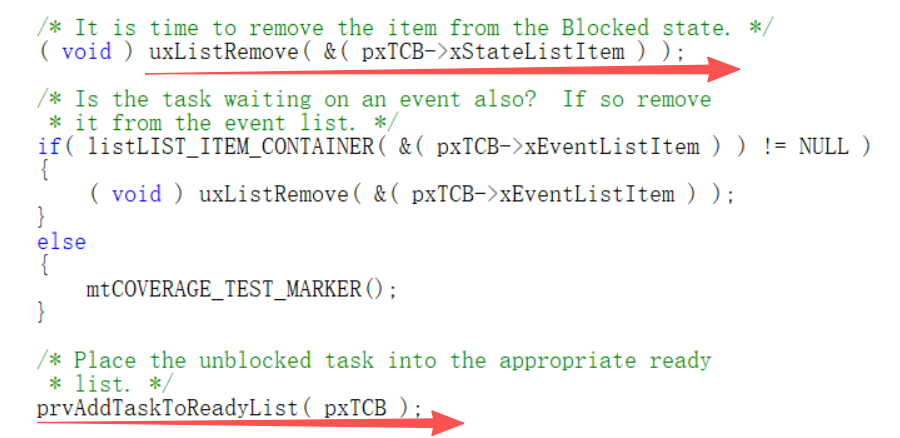

（3）Tick 中断时执行xTaskIncrementTick：检查延迟链表，时间到了移回就绪链表

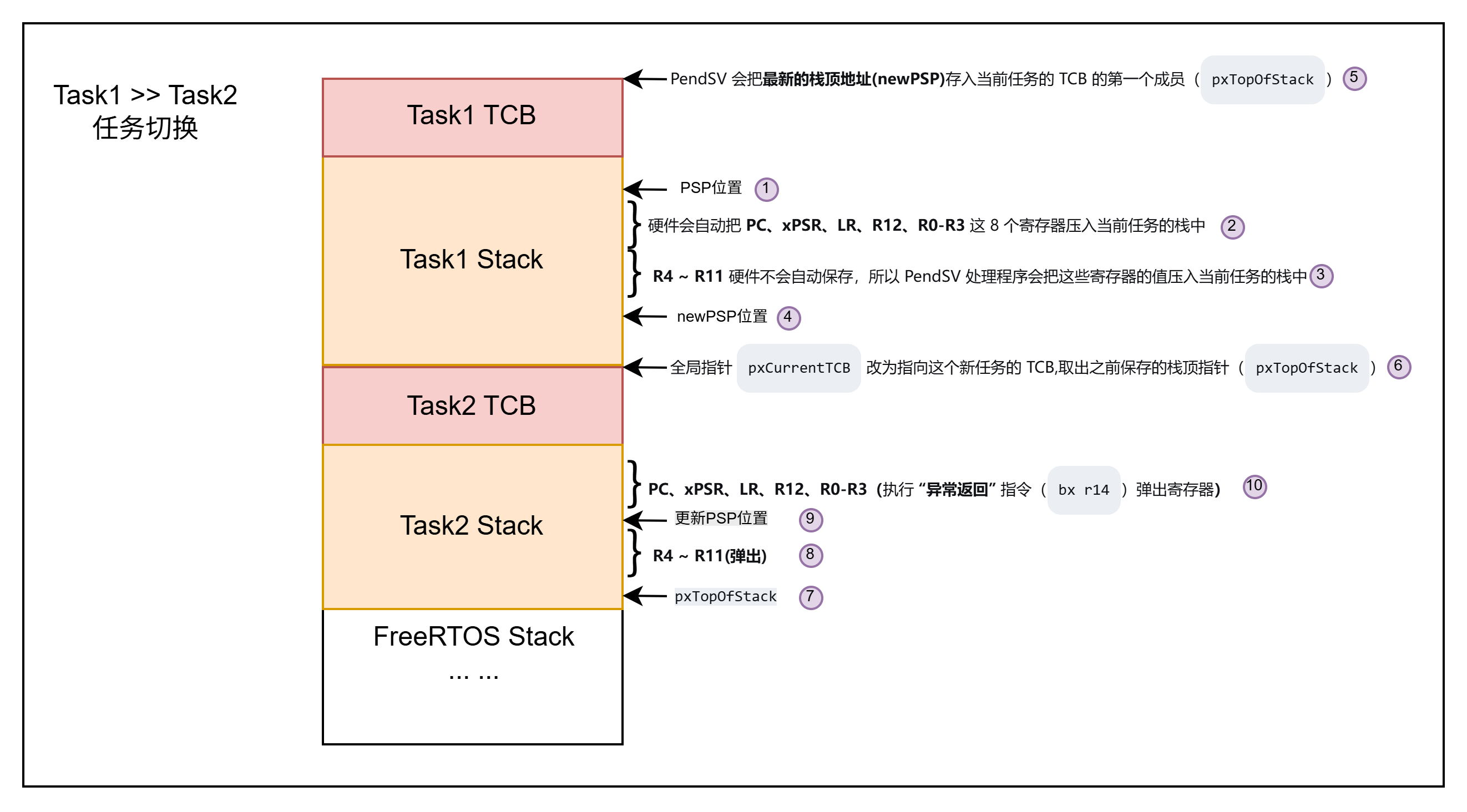

3.任务切换

四、调度器的核心

1. 调度的核心规则

优先找最高优先级：从就绪链表的 “最高优先级” 开始往下找（比如先找优先级 4，再找 3，…，最后找 0）；

同优先级轮流执行：如果最高优先级的链表有多个任务，取出第一个执行，执行完一个 tick 后放到链表尾部，再取下一个。

A.补充说明PendSV（Pendable Request for System Service可挂起的服务请求）（重要）

在 ARM Cortex-M 内核中，PendSV 是 NVIC (嵌套向量中断控制器) 管理的一个异常源 (Exception)。其核心特点如下：

  • 可手动触发：无硬件自动触发源，必须通过写 NVIC 的寄存器手动触发；
  • 可挂起：触发后若当前有更高优先级的中断 / 异常在执行，会被 NVIC 标记为 “挂起状态”，直到高优先级处理完才执行；
  • 优先级可配置：通过 NVIC 的优先级寄存器 配置优先级，FreeRTOS 中会将其设为最低优先级。
// 这行代码不会立即跳转！
// 它只是把 NVIC 内部的一个小旗帜 (Pending 位) 竖起来了
SCB->ICSR |= SCB_ICSR_PENDSVSET_Msk;

FreeRTOS利用这个机制，把PendSV用于任务切换。FreeRTOS有两个接口可挂起PendSV：

  • xPortSysTickHandler：SysTick 中断服务函数，FreeRTOS 的 “心跳”，定时触发调度（延时到期 / 时间片用完），最终通过置位 PendSV 触发调度；
  • portYIELD：宏定义，主动触发调度（任务主动让权），直接置位 PendSV 触发调度；

2. 调度的触发者：Tick 中断

  • Tick 中断是 “定时器中断”，每隔固定时间（默认 1ms 可设置）产生一次；
  1. 硬件触发：SysTick 定时器溢出。
  2. 入口：SysTick_Handler (启动文件中) -> 映射到 xPortSysTickHandler (port.c)。
  3. 逻辑判断：xTaskIncrementTick (tasks.c) -> 发现任务 A 延时结束/时间片用完，任务 B 优先级更高。
  4. 请求切换：xPortSysTickHandler 设置 SCB->ICSR |= SCB_ICSR_PENDSVSET。
  5. 退出 SysTick：回到主程序或被打断的低优先级中断。
  6. 进入 PendSV：xPortPendSVHandler (port.c 汇编部分)。（SysTick中断优先级比PendSV高）
  7. 执行切换：保存任务 A 现场 -> 调度器选任务 B -> 恢复任务 B 现场。
  8. 运行新任务：CPU 开始执行任务 B。
/*-----------------------------------------------------------*/
/* FreeRTOS SysTick 中断处理程序 (ARM Cortex-M)              */
/* 文件位置：FreeRTOS/Source/portable/[编译器]/[架构]/port.c */
/* 核心功能：更新系统节拍 + 决策是否需要任务切换             */
/*-----------------------------------------------------------*/

void xPortSysTickHandler( void )
{
    /*
     * 【关键背景】
     * 在标准的 FreeRTOS Cortex-M 端口中，SysTick 中断的优先级被配置为
     * configKERNEL_INTERRUPT_PRIORITY (通常是最低优先级，如 0xFF)。
     *
     * 这意味着：
     * 1. 当 SysTick 运行时，所有比它优先级高的中断（用户中断）本来就可以打断它。
     * 2. 但是，我们需要防止比它优先级【低】或【相等】的中断（实际上没有更低的了，主要是防止逻辑冲突）
     *    干扰 FreeRTOS 的内部临界区操作（如链表修改）。
     *
     * 【优化策略】
     * 因为已知当前中断优先级是最低的，所以不需要保存之前的中断屏蔽状态（因为之前肯定是全开的）。
     * 直接使用 vPortRaiseBASEPRI() 快速提升优先级屏蔽阈值，比通用的 portSET_INTERRUPT_MASK_FROM_ISR() 更快。
     */

    /* 1. 提升 BASEPRI，屏蔽所有 <= configMAX_SYSCALL_INTERRUPT_PRIORITY 的中断 */
    /* 这创建了一个短暂的临界区，保护下面的 xTaskIncrementTick 操作 */
    vPortRaiseBASEPRI();

    {
        /* 2. 【核心逻辑】更新 RTOS 节拍计数 */
        /* 此函数位于 tasks.c，执行以下操作：
         *   a) xTickCount++ (时间加 1)
         *   b) 检查延迟链表 (Delay List)，将超时任务移至就绪链表 (Ready List)
         *   c) 检查时间片轮转 (如果开启)
         *
         * 返回值含义：
         *   pdFALSE: 没有更高优先级任务就绪，且不需要时间片轮转 -> 无需切换
         *   pdTRUE : 有更高优先级任务就绪，或时间片到期 -> 需要切换
         */
        if( xTaskIncrementTick() != pdFALSE )
        {
            /* 3. 【决策】需要上下文切换 */

            /* 重要设计：为什么不直接在这里切换？
             * 因为 SysTick 优先级较低（或者说为了保持中断响应快），
             * 真正的“保存/恢复寄存器”这种耗时操作应该交给优先级【最低】的 PendSV 中断去做。
             * 这样可以让高优先级的硬件中断（如电机保护、通信）随时打断任务切换过程。
             */

            /* 4. 【触发 PendSV】
             * 向 NVIC 的中断控制状态寄存器 (ICSR) 写入 PENDSVSET 位。
             * 这不会立即执行 PendSV，而是将其标记为“待决 (Pending)”。
             *
             * 硬件行为：
             * 当当前中断 (SysTick) 退出后，CPU 会检查是否有 pending 的中断。
             * 由于 PendSV 优先级最低，它会等所有其他高优先级中断都处理完后，
             * 最后才执行 xPortPendSVHandler 进行真正的任务切换。
             */
            portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;

            /* 宏定义展开通常是：
             * #define portNVIC_INT_CTRL_REG     ( *( ( volatile uint32_t * ) 0xe000ed04 ) )
             * #define portNVIC_PENDSVSET_BIT    ( 1UL << 28UL )
             */
        }
    }

    /* 5. 恢复中断优先级屏蔽 */
    /* 将 BASEPRI 清零（或恢复到允许所有用户中断的状态）
     * 注意：这里不是恢复“旧值”，而是直接清除，因为我们在入口处就知道旧值是全开状态。
     * 这使得中断嵌套可以立即恢复，高优先级中断可以再次响应。
     */
    vPortClearBASEPRIFromISR();

    /* 函数结束，返回中断向量表指定的返回地址。
     * 如果刚才触发了 PendSV，且没有更高优先级中断插入，
     * CPU 将在返回后立即进入 PendSV_Handler。
     */
}

3. 任务切换的本质：保存当前任务现场 + 恢复新任务现场（进入 PendSV）

在 ARM Cortex-M 中，异常发生时硬件会自动保存一部分寄存器（r0~r3, r12, LR, PC, xPSR）到当前栈中。因此，PendSV 只需保存剩余的 callee-saved 寄存器（r4~r11）。

/*-----------------------------------------------------------*/
/* FreeRTOS PendSV 中断处理程序 (ARM Cortex-M)               */
/* 功能：实现任务切换的核心逻辑 (保存旧任务 -> 调度 -> 恢复新任务) */
/*-----------------------------------------------------------*/

__asm void xPortPendSVHandler( void )
{
    /* 声明外部变量和函数，链接器会在链接阶段填入实际地址 */
    extern uxCriticalNesting;      /* 临界区嵌套计数 (本例未直接使用，但在某些版本中会保存) */
    extern pxCurrentTCB;           /* 全局指针：指向当前运行任务的 TCB (任务控制块) */
    extern vTaskSwitchContext;     /* C 语言函数：调度器核心，负责选择下一个最高优先级的任务 */

/* *INDENT-OFF* */
    PRESERVE8                      /* 指示编译器保持堆栈 8 字节对齐 (ARM 架构要求) */

    /* ======================================================== */
    /* 阶段 1: 保存当前任务 (Current Task) 的上下文             */
    /* ======================================================== */
    /* 此时 CPU 已经自动将 R0-R3, R12, LR, PC, xPSR 压入栈中。 */
    /* 我们需要手动保存剩下的 R4-R11。                          */

    mrs r0, psp                    /* [读] 获取当前任务的栈指针 (Process Stack Pointer) */
                                   /* r0 现在指向当前任务栈顶 (即自动压栈后的位置) */
    isb                            /* [同步] 指令同步屏障，确保上面的 MSR 操作完成后再执行后续 */

    ldr r3, =pxCurrentTCB          /* [读] 将全局变量 pxCurrentTCB 的地址加载到 r3 */
    ldr r2, [ r3 ]                 /* [读] 解引用：r2 = pxCurrentTCB 的值 (即当前任务 TCB 结构体的地址) */
                                   /* 此时 r2 指向当前正在运行的任务控制块 */

    stmdb r0 !, { r4 - r11 }       /* [写/核心] 保存剩余寄存器 */
                                   /* 含义：将 r4-r11 的值压入 r0 指向的栈内存中 */
                                   /* "db" = Decrement Before (先减地址再存，向下生长栈) */
                                   /* "!" = 写回 (Write-back)：更新 r0 为新的栈顶地址 */
                                   /* 此时：当前任务的 R4-R11 已安全存入其私有栈中 */

    str r0, [ r2 ]                 /* [写/核心] 更新 TCB 中的栈指针记录 */
                                   /* 含义：将新的栈顶地址 (r0) 写入 TCB 的第一个成员 (pxTopOfStack) */
                                   /* 这样下次恢复该任务时，就知道从哪里开始弹栈了 */
                                   /* 此时：当前任务现场保存完毕，可以安全挂起 */


    /* ======================================================== */
    /* 阶段 2: 调用调度器 (Scheduler) 选择新任务                */
    /* ======================================================== */
    /* 在调用 C 函数前，必须保护可能被 C 函数破坏的寄存器 (r3, r14) */

    stmdb sp !, { r3, r14 }        /* [写] 保护现场 */
                                   /* 将 r3 (pxCurrentTCB 的地址) 和 r14 (返回地址) 压入中断栈 (MSP) */
                                   /* 防止 vTaskSwitchContext 修改它们 */

    mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
                                   /* [配置] 设置中断屏蔽阈值 */
    msr basepri, r0                /* [写] 屏蔽所有优先级 <= configMAX... 的中断 */
                                   /* 确保调度过程不被低优先级中断打断 (临界区) */
    dsb                            /* [同步] 数据同步屏障，确保写操作完成 */
    isb                            /* [同步] 指令同步屏障 */

    bl vTaskSwitchContext          /* [调用] 跳转到 C 语言调度器 */
                                   /* 函数内部逻辑： */
                                   /* 1. 遍历就绪链表 (Ready List) */
                                   /* 2. 找到优先级最高的就绪任务 */
                                   /* 3. 更新全局变量 pxCurrentTCB 指向这个新任务的 TCB */
                                   /* 注意：此时 pxCurrentTCB 的值已经变了！ */

    mov r0, #0                     /* [配置] 准备恢复中断 */
    msr basepri, r0                /* [写] 清除 BASEPRI，重新允许所有中断 */

    ldmia sp !, { r3, r14 }        /* [读] 恢复保护现场 */
                                   /* 从 MSP 弹出 r3 和 r14 */
                                   /* 关键点：r3 依然持有 pxCurrentTCB 的【地址】 */
                                   /* 但 r3 指向的那个内存里的【值】已经是新任务的 TCB 地址了！ */


    /* ======================================================== */
    /* 阶段 3: 恢复新任务 (Next Task) 的上下文                  */
    /* ======================================================== */
    /* 此时 pxCurrentTCB 已经指向了新选出的任务 */

    ldr r1, [ r3 ]                 /* [读] 获取新任务的 TCB 地址 */
                                   /* r1 = *pxCurrentTCB (新任务的结构体指针) */

    ldr r0, [ r1 ]                 /* [读] 获取新任务的栈顶指针 */
                                   /* r0 = *(新任务 TCB) = 新任务上次保存的 pxTopOfStack */
                                   /* 此时 r0 指向新任务栈中保存 R4-R11 的位置 */

    ldmia r0 !, { r4 - r11 }       /* [读/核心] 恢复剩余寄存器 */
                                   /* 含义：从 r0 指向的栈内存中弹出数据到 r4-r11 */
                                   /* "!" = 更新 r0 为弹出后的新栈顶地址 */
                                   /* 此时：新任务的 R4-R11 已恢复到 CPU 寄存器中 */

    msr psp, r0                    /* [写/核心] 切换栈指针 */
                                   /* 将 CPU 的 PSP 寄存器更新为新任务的栈顶地址 */
                                   /* 此时：CPU 的栈环境已经完全切换到了新任务 */
    isb                            /* [同步] 确保 PSP 更新生效 */

    bx r14                         /* [跳转] 中断返回 */
                                   /* 跳转到 r14 (中断入口时的返回地址) */
                                   /* 【硬件魔术时刻】： */
                                   /* CPU 检测到这是异常返回，会自动执行以下操作： */
                                   /* 1. 使用当前的 PSP (新任务的栈) 进行出栈 */
                                   /* 2. 自动弹出 R0-R3, R12, LR, PC, xPSR */
                                   /* 3. PC 被更新为新任务的入口地址 */
                                   /* 4. CPU 模式切回 Thread 模式，开始执行新任务！ */

    nop                            /* [填充] 空操作，通常用于对齐或调试断点 */
/* *INDENT-ON* */
}
/*-----------------------------------------------------------*/

疑问：为什么 PendSV 中需要手动保存r4~r11

（1）在正常中断函数中

如果中断函数内部用到了 r4~r11（被调用者保存寄存器），编译器会自动生成代码，先压栈保存r4~r11，函数返回前自动弹出恢复（注意此时压栈的指针是MSP）整个过程中，r4~r11 只是临时借用中断栈存放，用完就丢弃，不触碰任务自己的 PSP 栈

（2）在FreeRTOS-PendSV切换任务中

与普通中断返回地址不一样，任务切换的 PendSV中，我们故意不返回原来的任务，而是要跳到新任务去执行。所以任务上下文必须完整存在任务自己的 PSP 栈里，不能存在 MSP，需要手动换栈指针。另外，任务栈必须有固定统一的布局，编译器生成的是 “按需保存”、布局不固定

4.特殊任务：空闲任务

  • 优先级最低（优先级 0）；
  • 调度器启动时自动创建；
  • 核心工作：做 “清理工作”—— 比如删除任务后，释放任务的栈和 TCB。

5.关键配置

配置项：configUSE_PREEMPTION（抢占式调度）

  • 设为 1：开启抢占式（默认），高优先级任务抢占低优先级；
  • 设为 0：关闭抢占式，任务只能主动放弃 CPU，高优先级任务不会抢占。

配置项：configUSE_TIME_SLICING（时间片轮转）

  • 设为 1：开启时间片轮转（默认），同优先级任务轮流执行一个 tick；
  • 设为 0：关闭时间片轮转，同优先级任务中，第一个任务会一直运行，直到主动放弃。

五、总结

任务 = 函数 + 独立栈：函数是业务逻辑，栈是保存局部变量、调用关系、现场的空间；

TCB 是任务的 “身份证”：保存栈顶指针、优先级、链表节点，用来管理任务；

链表用于任务管理：就绪链表、延迟链表、挂起链表，分别管理不同状态的任务；

调度器靠 Tick 中断驱动：每隔一段时间检查延迟链表、切换任务；

核心调度规则：高优先级抢占，同优先级时间片轮转；

空闲任务是 “兜底”：优先级最低，做清理工作，还会礼让同优先级任务；

中断优先级分层：硬件中断(包括Tick) > PendSV 中断 > 任务。

# 嵌入式 # stm32 # mcu # 单片机
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

【官方原创】LAT1694基于STM32G0B1的全桥移相+同步整流PWM解决方案

avatar AI硬件创业社区
cover

画中有话：我用腾讯云VITA 和 TTS 两个 Skill，把女儿的涂鸦变成了睡前童话

avatar AI硬件创业社区
cover

DPJ-79基于STM32单片机蓝牙智能衣柜系统 app衣柜控制设计

avatar AI硬件创业社区
