一、核心结论速览

维度Checkpoint (.pth)ONNX (.onnx)
本质权重的序列化文件（多为 Python pickle）计算图 + 权重的跨框架标准格式
结构从哪来依赖 Python 代码（如 nn.Module 定义）图结构写在 ONNX 文件内
运行依赖需要 PyTorch + 定义模型的代码只需 ONNX Runtime 等，无需 PyTorch
典型用途训练、断点恢复、在 PyTorch 内推理部署、跨平台、量化、嵌入式/服务端推理

关系：Checkpoint 是「权重的来源」；ONNX 是「图 + 权重的导出结果」。转换时，先用 checkpoint 把权重加载进 PyTorch 模型，再通过一次前向追踪把「图 + 当前权重」一起写入 ONNX。

二、Checkpoint（.pth）是什么

2.1 定义与内容

Checkpoint 是 PyTorch 中常用的持久化格式，由 torch.save() 写出、torch.load() 读入。文件扩展名多为 .pth 或 .pt，本质是 Python pickle 序列化后的字节流。

典型保存内容：

  • 仅 state_dict：torch.save(model.state_dict(), "model.pth")
    • 内容是一个 Python 字典：键为参数字符串（如 "conv1.weight", "fc.bias"），值为 torch.Tensor。
    • 文件中没有「有哪些层、层之间如何连接」的信息，只有「名字 → 张量」的映射。
  • 完整对象：torch.save(model, "model.pth")
    • 会序列化整个 nn.Module 对象（含子模块结构），但依赖 pickle 反序列化时的类定义存在，且不利于跨版本、跨机器，实践中更多用 state_dict。

state_dict 里具体有什么：

  • 每个键：完整参数量路径的字符串，例如 "backbone.layer4.2.bn2.weight"。
    • 若用 DataParallel 包装后保存，键会带 "module." 前缀，如 "module.backbone.layer4.2.bn2.weight"。
    • 这些字符串会原样写入 pickle，长键名会重复占用空间。
  • 每个值：一个 torch.Tensor。
    • Pickle 会序列化 Tensor 的 dtype、shape、stride、device 等元数据，以及原始数值的二进制；
    • 同时会带上「这是 torch.Tensor 类型」的类信息、以及 PyTorch 模块路径（如 torch._tensor），以便反序列化时重建对象。
    • 因此同一组数值在 .pth 里占用的字节数 ≥ 纯数值本身。

不包含什么：

  • 计算图：没有「先 Conv 再 ReLU 再 Linear」的拓扑，只有「这一坨权重叫什么名字」。
  • 输入/输出约定：没有「模型接受什么 shape、输出什么」的显式声明；若想知道，只能看代码里 forward 的签名和实现，或根据某些权重的 shape 反推（如最后一层 Linear 的 out_features 当作类别数）。

因此，.pth = 「权重的快照」，必须配合「定义结构的代码」才有完整含义；换一台机器或另一个框架，若没有同一份代码，仅靠 .pth 无法还原出可执行的模型。

2.2 使用时的依赖关系

用 checkpoint 做推理时，必须同时具备：

  1. 定义模型的 Python 代码：例如 class MyModel(nn.Module): ...，在 forward 里规定输入输出和计算顺序；
  2. 构建模型的逻辑：根据配置或命令行参数实例化 MyModel(...)，得到「图」在内存中的表示；
  3. Checkpoint 文件：model.load_state_dict(torch.load(path)) 把 .pth 里的权重填进已构建好的图。

缺少任一项都无法得到「可前向计算的模型」。因此 checkpoint 推理链路可以概括为：

┌─────────────────────────────────────────────────────────────────┐
│  Checkpoint 推理链路（PyTorch）                                    │
│                                                                   │
│   模型代码  ──►  实例化 model = MyModel(...)  ──►  内存中有一张「图」  │
│        │                    ▲                                      │
│        │                    │ load_state_dict(torch.load(.pth))     │
│        └────────────────────┴──────────  .pth 只提供权重数值          │
│                                                                   │
│   输入  ──►  model(x)  ──►  输出  （输入/输出由 forward 的代码决定）   │
└─────────────────────────────────────────────────────────────────┘

2.3 通用代码示例：保存与加载

import torch
import torch.nn as nn

# 定义结构（只有代码里有）
class SimpleNet(nn.Module):
    def __init__(self, in_dim=10, num_classes=5):
        super().__init__()
        self.fc = nn.Linear(in_dim, num_classes)

    def forward(self, x):
        return self.fc(x)

# 训练后只保存权重
model = SimpleNet(in_dim=10, num_classes=5)
# ... 训练 ...
torch.save(model.state_dict(), "model.pth")

# 之后在另一处加载：必须先「再建一张同样的图」，再填权重
model2 = SimpleNet(in_dim=10, num_classes=5)  # 必须知道 in_dim、num_classes
model2.load_state_dict(torch.load("model.pth"))
model2.eval()
out = model2(some_input)  # 输入/输出 shape 由 forward 决定，.pth 里没有写

说明：.pth 里没有写 in_dim、num_classes，也没有写「输入是 (N, 10)、输出是 (N, 5)」；这些要么来自配置/约定，要么从权重 shape 反推（例如 state_dict["fc.weight"].shape 得到 (num_classes, in_dim)）。

三、ONNX（.onnx）是什么

3.1 定义与内容

ONNX（Open Neural Network Exchange）是一种与框架无关的模型表示，用 Protocol Buffers 描述计算图，用二进制存储权重与常量。

文件中大致包含：

  • 计算图（Graph）
    • 节点（Node）：每个节点对应一个算子，如 Conv, Relu, MatMul, BatchNormalization。
    • 节点有：op_type（算子类型）、input（输入张量名列表）、output（输出张量名列表）、attribute（如 kernel_shape: [3, 3], strides: [1, 1]）。
    • 边由「张量名」体现：节点 A 的某个 output 名字与节点 B 的某个 input 名字相同，即表示数据从 A 流到 B。
    • 图不包含 Python 或任何框架特有的控制流，只有「数据流图」：张量经过哪些算子、顺序如何，都在节点与边的拓扑里写死。
  • 初始器（Initializer）
    • 图中作为「常量」出现的张量（例如卷积核、BN 的 weight/bias、Linear 的 weight/bias）会列在 initializer 里。
    • 每个 initializer 有：名字（与图中某条边的名字一致）、dtype、dims、以及原始数值的二进制块（如 float32 按行优先存储）。
    • 推理时，这些常量被加载到内存，前向时直接使用，不再从外部读入。
  • 输入/输出声明（ValueInfo）
    • 图的入口和出口会显式声明：名字、元素类型（如 float）、shape（可以是具体数字，也可以是符号维度，如 batch_size）。
    • 例如输入 "image" : float32[batch, 3, 224, 224]，输出 "logits" : float32[batch, 1000]。
    • 这样契约明确：任何运行时只要按名字和 shape 喂入/取出即可，无需看训练代码。

不包含：任何 Python 源码、PyTorch 的 nn.Module 定义、或训练框架特有的 API。因此，.onnx = 「图结构 + 权重 + 输入/输出契约」，可在不依赖训练框架的环境下推理（例如 ONNX Runtime、TensorRT、OpenVINO 等）。

3.2 使用时的依赖关系

用 ONNX 做推理时只需：

  1. 一个 .onnx 文件（图 + 权重已内嵌）；
  2. 支持 ONNX 的运行时（如 ONNX Runtime：ort.InferenceSession）；
  3. 与声明一致的输入：按输入名传入符合 shape 和 dtype 的数组；
  4. 按输出名取出结果。

无需模型定义代码、无需 PyTorch。例如（伪代码）：

import onnxruntime as ort
session = ort.InferenceSession("model.onnx")
# 输入/输出名、shape 可从 session.get_inputs() / get_outputs() 查询
outputs = session.run(None, {"input_name": input_array})

3.3 为何需要「导出时固定」输入/输出

训练时的 PyTorch 模型往往有多个输入（例如图像 + 标签、或图像 + 相机 ID）、以及训练/推理分支（如 if self.training: ... else: ...）。ONNX 是静态图，通常只支持「固定的一组输入、固定的一组输出」；且很多部署场景希望接口简单（例如单输入「图像」、单输出「特征」或「logits」）。因此导出前会做两件事：

  • 在 Python 里包一层：写一个 nn.Module，其 forward 只接受「真正要暴露的输入」（如图像），在内部构造或固定其余输入（如置 0、或从配置读），再调用原始 model，并只返回需要的那一个张量。这样 ONNX 看到的就只有一个输入、一个输出。
  • 在 export 时指定名字：torch.onnx.export(..., input_names=["image"], output_names=["feature"])，这样 ONNX 图里的入口/出口名字就是 "image" 和 "feature"，与代码里的变量名解耦，便于运行时按名绑定。

四、两者的关系与在流水线中的角色

推理

转换

训练与保存

模型代码

训练

Checkpoint .pth

load_state_dict

实例化 model + 可选 Wrapper

torch.onnx.export

ONNX .onnx

PyTorch 推理: 代码 + .pth

ONNX 推理: 仅 .onnx + 运行时

  • Checkpoint：训练产出的「权重快照」，在 PyTorch 侧用于继续训练或推理；不包含图，图由代码定义。
  • ONNX：由「当前代码定义的图 + 从 checkpoint 加载的权重」导出得到，是图与权重的一体化表示，用于部署。
  • 关系：Checkpoint 是权重的来源；ONNX 是导出结果，写入 ONNX 后，.onnx 自包含，不再依赖 .pth。

五、转换方式（通用流程）

5.1 逻辑步骤

  1. 加载 checkpoint：state_dict = torch.load(checkpoint_path, map_location="cpu")。
  2. 用代码构建图：根据配置或从 state_dict 推断出的超参（如 num_classes），实例化模型，例如 model = MyModel(num_classes=num_classes)。
  3. 把权重填进图：model.load_state_dict(state_dict)（若键带 module. 前缀，可先遍历 state_dict 去掉前缀再 load）。
  4. （可选）包一层 Wrapper：若原始模型有多输入/多输出或训练分支，写一个只接受「要导出的输入」、只返回「要导出的输出」的 nn.Module，内部调用 model。
  5. 构造 dummy 输入：与真实推理时 shape 一致（如 (1, 3, 224, 224)），dtype 与设备一致。
  6. 调用导出：torch.onnx.export(wrapper_or_model, dummy, onnx_path, input_names=[...], output_names=[...], opset_version=..., ...)。
  7. （可选）量化：用 ONNX Runtime 的 quantize_dynamic 等对 .onnx 做权重量化，得到另一份更小的 .onnx。

5.2 通用导出代码示例

import torch
import torch.nn as nn

class Wrapper(nn.Module):
    """单输入单输出，便于 ONNX 导出。"""
    def __init__(self, model):
        super().__init__()
        self.model = model

    def forward(self, x):
        # 若原模型还有其它输入，在此固定（如全 0）
        return self.model(x)  # 只返回需要的那一个输出

# 构建模型并加载权重
model = MyModel(num_classes=1000)
model.load_state_dict(torch.load("model.pth", map_location="cpu"))
model.eval()

wrapped = Wrapper(model)
dummy = torch.randn(1, 3, 224, 224)

torch.onnx.export(
    wrapped,
    dummy,
    "model.onnx",
    input_names=["image"],
    output_names=["logits"],
    opset_version=17,
    do_constant_folding=True,
    dynamic_axes={"image": {0: "batch"}, "logits": {0: "batch"}},
)

六、转换原理：从「跑一次前向」到「写出 ONNX」

6.1 不是「把 .pth 直接转成 ONNX」格式

转换不是对 .pth 文件做「格式翻译」或「解析 state_dict 再重写成 ONNX 语法」。而是：

  1. 用 Python 代码 在内存里构建一张「图」（nn.Module 的 forward 定义的计算）；
  2. 用 checkpoint 把权重填进这张图；
  3. 用 dummy 输入 跑一次前向，导出器在这一次执行中追踪所有参与计算的算子及数据流；
  4. 导出器把追踪到的图 + 当前模型参数（作为常量） 一起写成 ONNX。

因此：ONNX 里的权重 = 当时已加载进内存的那份权重的副本；写出 ONNX 后，.onnx 不再依赖 .pth 或 Python 代码。

6.2 追踪（Tracing）在做什么

  • 执行一次：output = wrapper(dummy) 会真实执行 Conv、BN、ReLU、Linear 等。
  • 记录算子：PyTorch 的导出器会在这条执行路径上，记录每个参与计算的算子（op）及其输入/输出张量、属性（如 kernel_size）。
  • 得到静态图：记录结果是一张「有向无环图」：节点是算子，边是张量。只有 dummy 实际走到的分支会被记录；if self.training 里未走到的分支不会出现在 ONNX 里。
  • 参数当常量：前向中用到的 weight、bias 等，在追踪时已经是具体数值；导出器把这些 Tensor 的数值写入 ONNX 的 initializer，图中用这些名字作为「常量输入」。

所以：图 = 一次前向所经路径的「快照」；权重 = 当时内存里参数的快照。

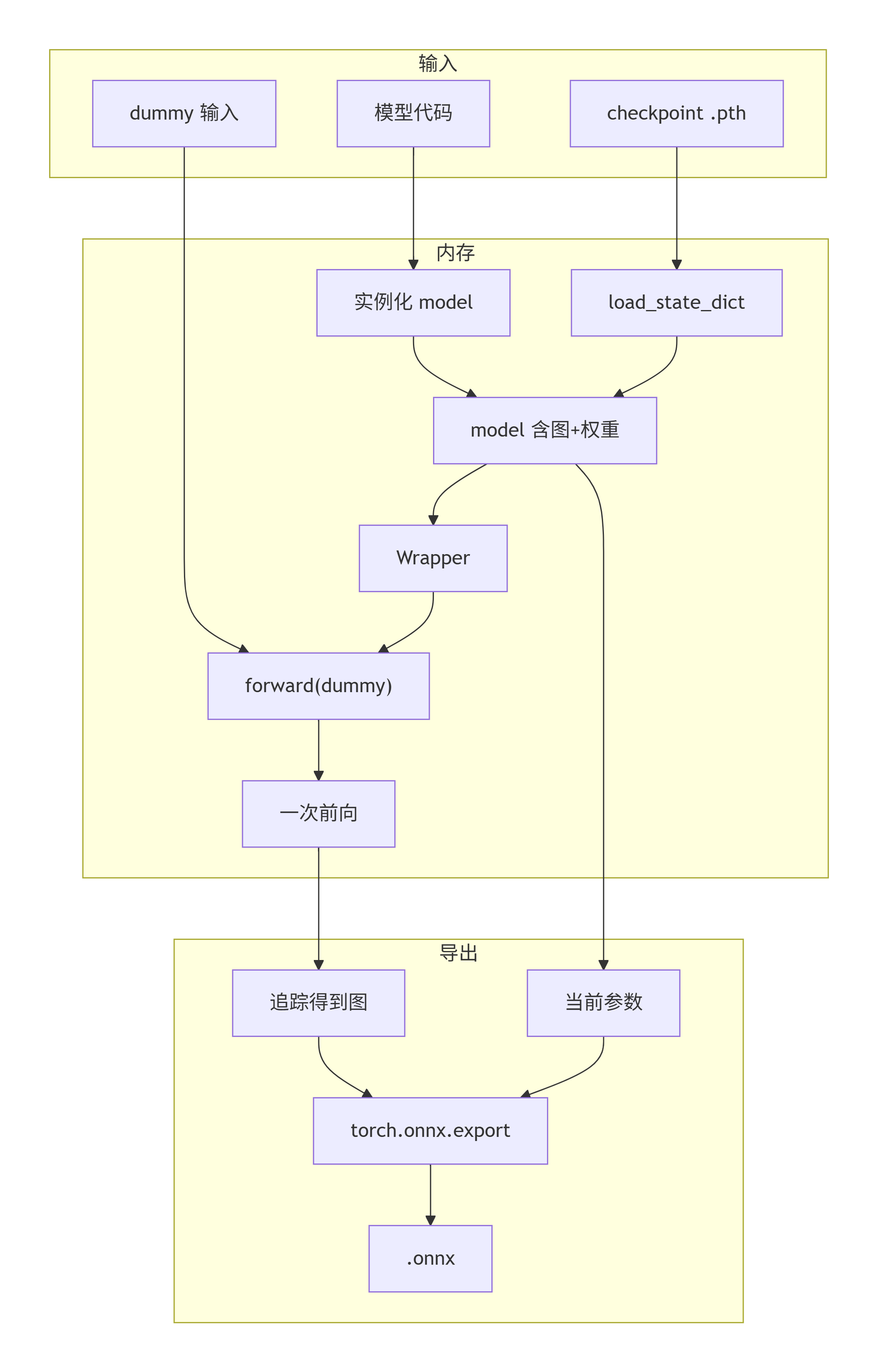

6.3 数据流示意

在这里插入图片描述

6.4 导出参数的具体含义

  • model, dummy, onnx_path

    • 用 dummy 执行一次 model(dummy) 以追踪图；权重在 model 里已加载，导出器会把这些参数当作常量写入 ONNX。

  • input_names / output_names

    • 给 ONNX 图的入口/出口张量起名。推理时运行时按这些名字绑定输入、读取输出。
    • 可与 Python 里变量名不同；只要导出时与图中实际张量对应即可。

  • opset_version

    • ONNX 的算子集版本号（如 17、18）。版本越高，支持的算子越多、语义越新；运行时也需支持该 opset，否则可能报错或不兼容。

  • do_constant_folding

    • 「常量折叠」：在导出前，把图中「只依赖常量的子图」先算成常数。
    • 例如：某节点是「常量 A 与常量 B 相乘」，导出前会直接算成常量 C，图中只保留 C，减少节点数、有时还能和后续算子融合，有利于推理优化和减小图体积。

  • dynamic_axes

    • 指定哪些维度是「符号维度」（可变）。例如 {"image": {0: "batch"}} 表示输入 image 的第 0 维是 batch，推理时可以是 1、4、32 等；
    • ONNX 里该维会变成符号（如 batch），而不是写死为 1。若不设 dynamic_axes，则所有维度按 dummy 的 shape 固定（如 batch=1）。

  • dynamo / legacy 导出器

    • PyTorch 2.x 起，默认可能用基于 TorchDynamo 的导出路径，对复杂控制流、动态 shape 支持更好；
    • 旧版用 TorchScript 的 trace 方式：严格按一次执行路径记录，控制流或动态 shape 复杂时容易失败，此时可关闭 dynamo 用旧导出器，并配合固定 batch（不设 dynamic_axes）提高成功率。

七、为什么 ONNX 文件反而更小？

ONNX 包含「图 + 权重」，理论上比「只有权重」的 .pth 多了一张图，但实际常见情况是 .onnx 比 .pth 更小，原因在于存储格式与元数据开销，而不是 ONNX 少存了权重。

7.1 Checkpoint（pickle）的膨胀来自哪里

  • 长键名：state_dict 的键可能是 "backbone.layer4.2.bn2.weight" 这类字符串。Pickle 会把这些字符串完整写入；若有很多层，键名总长度可达数百 KB。
  • 每个 Tensor 的 Python 包装：pickle 要能反序列化出 torch.Tensor，会写入类型信息、模块路径（如 torch）、以及 dtype、shape、stride、device 等；数值部分虽然也是二进制，但外面裹了一层对象描述。
  • 嵌套结构：state_dict 是 dict，其值可能是嵌套结构；pickle 会递归编码，带来额外边界与引用信息。
  • 协议与兼容性：pickle 协议会带版本和兼容信息，以便不同 Python 版本能读，这也占一点空间。

所以：同一组权重的「纯数值」在两边体积接近；.pth 多出来的是「键名 + Python 对象元数据 + pickle 结构」。

7.2 ONNX 的存储为何更紧凑

  • 图结构：用 Protocol Buffers 描述，节点只需算子类型、输入/输出名字（短字符串）、属性（小整数、小数组）；整张图的描述通常只有几 KB 到几 MB，远小于权重本身。
  • 权重（Initializer）：每个 initializer 用「名字 + dtype + dims + 原始二进制」存储，没有 Python 类型、没有设备信息；名字在图中可复用，且通常较短。
  • 无嵌套：图是扁平的「节点列表 + initializer 列表」，没有 Python 的嵌套 dict/list 结构。

因此：同一份权重的数值，在 ONNX 里占用的字节数 ≈ 纯 float32 体积；在 .pth 里还要加上 pickle 与键名的开销，所以总文件 .onnx 可以更小。

7.3 量化后的 ONNX（如 INT8）

若对 ONNX 做权重量化（例如 INT8）：

  • 权重从 float32（4 字节/参数）变为 int8（1 字节/参数），约为原来的 1/4；
  • 图结构几乎不变，但权重大幅缩小，整体会明显小于未量化的 .onnx 和 .pth。
  • 量化的作用、原理与实现细节见下一节。

八、量化：作用、原理与实现

8.1 量化的作用

量化（Quantization） 把模型中的浮点权重（及可选地激活）从高精度（如 float32）映射到低精度（如 int8），主要带来三方面收益：

作用说明
减小体积float32 每参数 4 字节，int8 每参数 1 字节，权重量化后约 1/4，模型文件显著变小，便于分发与存储。
加速推理整数运算在 CPU/GPU/NPU 上通常比浮点更省周期、更易做 SIMD；内存带宽压力下降，有利于提高吞吐、降低延迟。
降低内存与带宽推理时权重与中间激活占用更少内存，对嵌入式、移动端或高并发服务更友好。

代价是精度损失：量化会引入舍入误差，可能带来少量精度下降；通过合理选择量化方式（动态/静态、per-tensor/per-channel）和可选校准，通常可将影响控制在可接受范围内。

8.2 量化的原理

8.2.1 从浮点到整数的映射

把 float32 数值映射到 int8（-128～127）的常用公式为：

val_float = scale × (val_int8 - zero_point)

即：

  • scale：缩放因子，正实数，表示「一个 int8 单位对应多少 float」。
    • 例如权重范围约为 [-2.5, 2.5]，若用对称量化（zero_point=0），可取 scale = 2.5 / 127，则 val_int8 = round(val_float / scale) 落在 [-127, 127]。
  • zero_point：浮点零对应的整数值。
    • 很多算子（如 Conv 的 padding、ReLU 的零）依赖「精确表示 0」；若量化后 0 没有唯一整数值对应，会带来误差，因此量化方案里会保证 float(0) = scale × (zero_point - zero_point) 或等价地让 0 落在可表示的整数上。

推理时：权重量化后以 int8 存储；计算前按 scale、zero_point 反量化为浮点再算，或直接在整数域做「量化感知」的矩阵乘/卷积（由运行时实现）。
权重量化：只对权重做上述映射，权重文件里存 int8 + 每层或每张量的 scale/zero_point；激活可以仍用 float32（动态量化），或在静态量化中同样量化为 int8。

8.2.2 动态量化 vs 静态量化

  • 动态量化（Dynamic Quantization）

    • 权重：在导出/离线阶段就量化为 int8（并写入 ONNX）；
    • 激活：在推理时按当前输入的统计范围临时算 scale/zero_point，再量化，不依赖校准集。
    • 优点：无需准备校准数据，流程简单；适合权重占主导、激活分布随输入变化较大的场景。
    • 缺点：激活仍在 float 上算（或运行时再量化），加速与体积收益主要来自权重的 1/4 与带宽降低。

  • 静态量化（Static Quantization）

    • 权重与激活：都在离线阶段量化为 int8，激活的 scale/zero_point 通过校准集前向得到统计后确定。
    • 优点：推理时整算可做到底，加速和体积收益更大。
    • 缺点：需要代表性校准数据与校准流程，实现和调参更复杂。

下面给出的实现示例是 权重的动态量化（权重 → int8，激活不预先量化）：即 ONNX Runtime 的 quantize_dynamic，只量化权重，激活仍在运行时以 float 参与计算。

8.3 实现：ONNX Runtime 权重量化

ONNX Runtime 提供 quantize_dynamic：读入 float32 的 .onnx，将权重量化为指定类型（如 QInt8），写出新的 .onnx。
推理时由 ONNX Runtime 按量化信息反量化或做整型运算。
典型调用方式：

from onnxruntime.quantization import quantize_dynamic, QuantType

quantize_dynamic(
    model_input="model.onnx",   # 原始 float32 ONNX
    model_output="model_quant.onnx",
    weight_type=QuantType.QInt8,  # 权重量化为有符号 8 位整型
    optimize_model=True,         # 先做图优化再量化，有利于融合与常量折叠
)
  • weight_type=QuantType.QInt8：所有权重从 float32 变为 int8（约 1/4 体积）。
  • optimize_model=True：量化前对图做一轮优化（如常量折叠、算子融合），再量化，通常能得到更小或更快的模型。
  • 不传校准数据，因此是动态量化：只量化权重；激活的量化若需要则由运行时在推理时处理（此处主要为权重量化带来的体积与带宽收益）。

使用方式：先导出 float32 的 .onnx，再在离线阶段调用 quantize_dynamic 得到量化后的 .onnx（如 model_quant.onnx）。推理时用量化模型与用原始模型的接口一致（同一套 input/output 名字）；ONNX Runtime 会在内部按量化参数处理权重，通常能获得更小的内存占用和一定的加速。

九、对比小结

9.1 一句话对照

概念说明
Checkpoint存的是权重；结构和输入/输出都依赖 Python 代码；换环境需带代码和依赖。
ONNX存的是整张推理图 + 权重，输入/输出在导出时固定，不依赖训练框架，便于部署与量化。

9.2 推理时的「必须指定权重」vs「不需权重」

  • 用 PyTorch + checkpoint 推理：必须指定 checkpoint 路径，因为要 load_state_dict 才能得到完整模型；图由代码在运行时构建。
  • 用 ONNX 推理：只需 .onnx 路径；图与权重都在文件内，运行时按输入/输出名喂入和取出即可，不再需要 .pth 或模型定义代码。

十、总结

  • Checkpoint：权重的快照（多为 state_dict 的 pickle）；结构和 I/O 依赖代码；用于训练与 PyTorch 内推理。
  • ONNX：图 + 权重的标准表示（Protocol Buffers + 二进制权重）；I/O 在导出时固定；用于部署、跨平台、量化。
  • 关系：Checkpoint 提供权重；转换时用代码建图并加载该权重，再通过一次前向追踪把「图 + 当前权重」写入 ONNX。
  • 转换方式：加载 .pth → 代码实例化模型并 load_state_dict → 可选 Wrapper 收口输入/输出 → dummy 前向 + torch.onnx.export；可选量化得到更小的 .onnx。
  • 为何 ONNX 更小：同一份权重在 ONNX 中以紧凑二进制存储且无 pickle/键名开销；若再量化则为 INT8，体积进一步下降。
  • 量化：权重量化为 INT8 可减小约 1/4 体积并利于推理加速；原理为 scale/zero_point 的浮点–整型映射；实现上可用 ONNX Runtime 的 quantize_dynamic，无需校准数据。
