最近在折腾一个水库水位监测的小项目，用最经典的51单片机做核心控制器，成本不到五十块钱就能实现水位上下限报警。今天把整个方案的硬件搭配和代码逻辑拆开来讲讲，特别适合刚入门单片机的朋友练手。

硬件配置清单先列个队形：

• STC89C51RC单片机（老熟人了吧）
• ADC0808模数转换（水位传感器信号全靠它）
• LCD1602显示屏（实时水位显示担当）
• 红绿LED+蜂鸣器（报警三件套）
• 按键模块（设置上下限用）

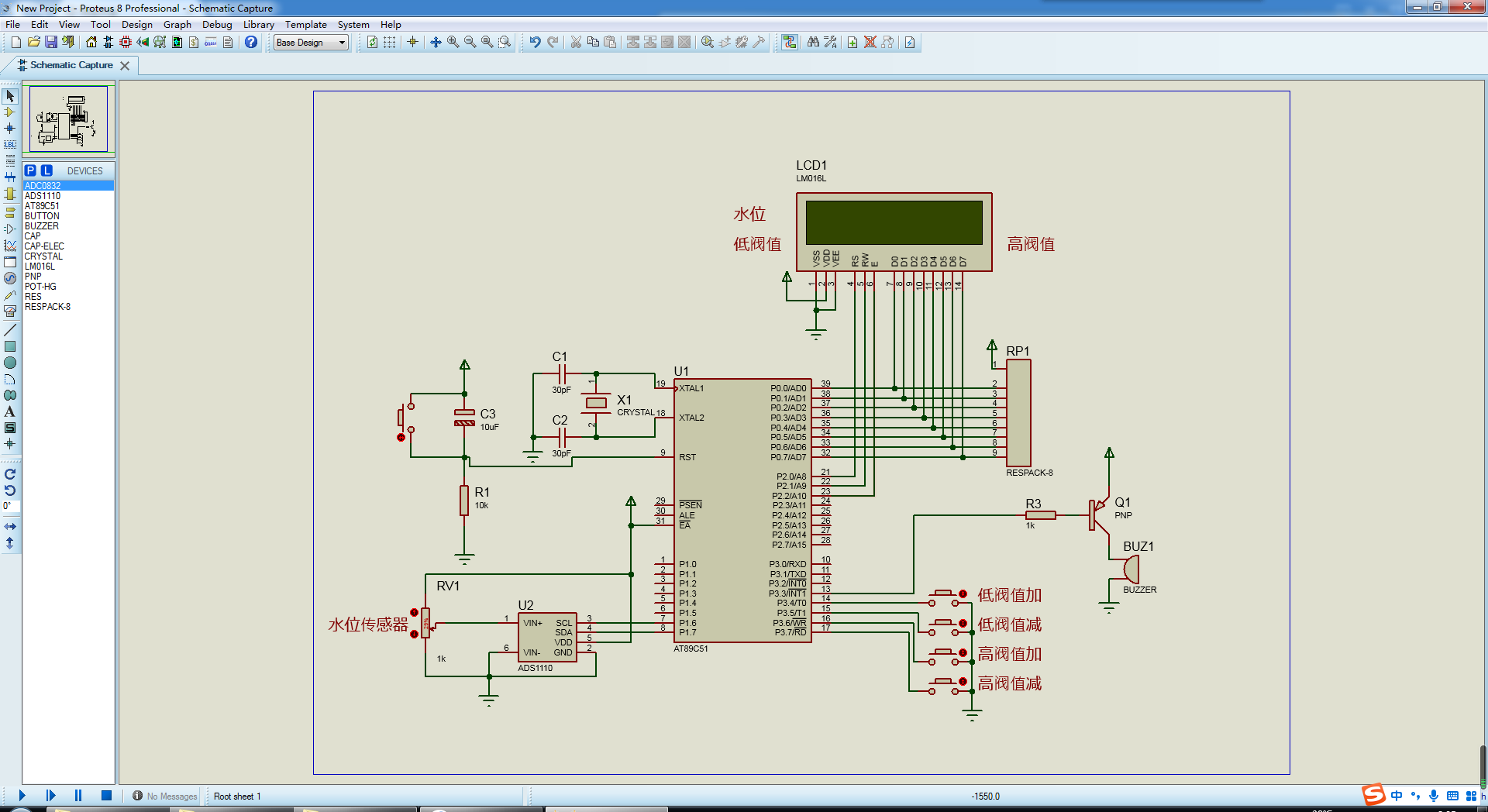

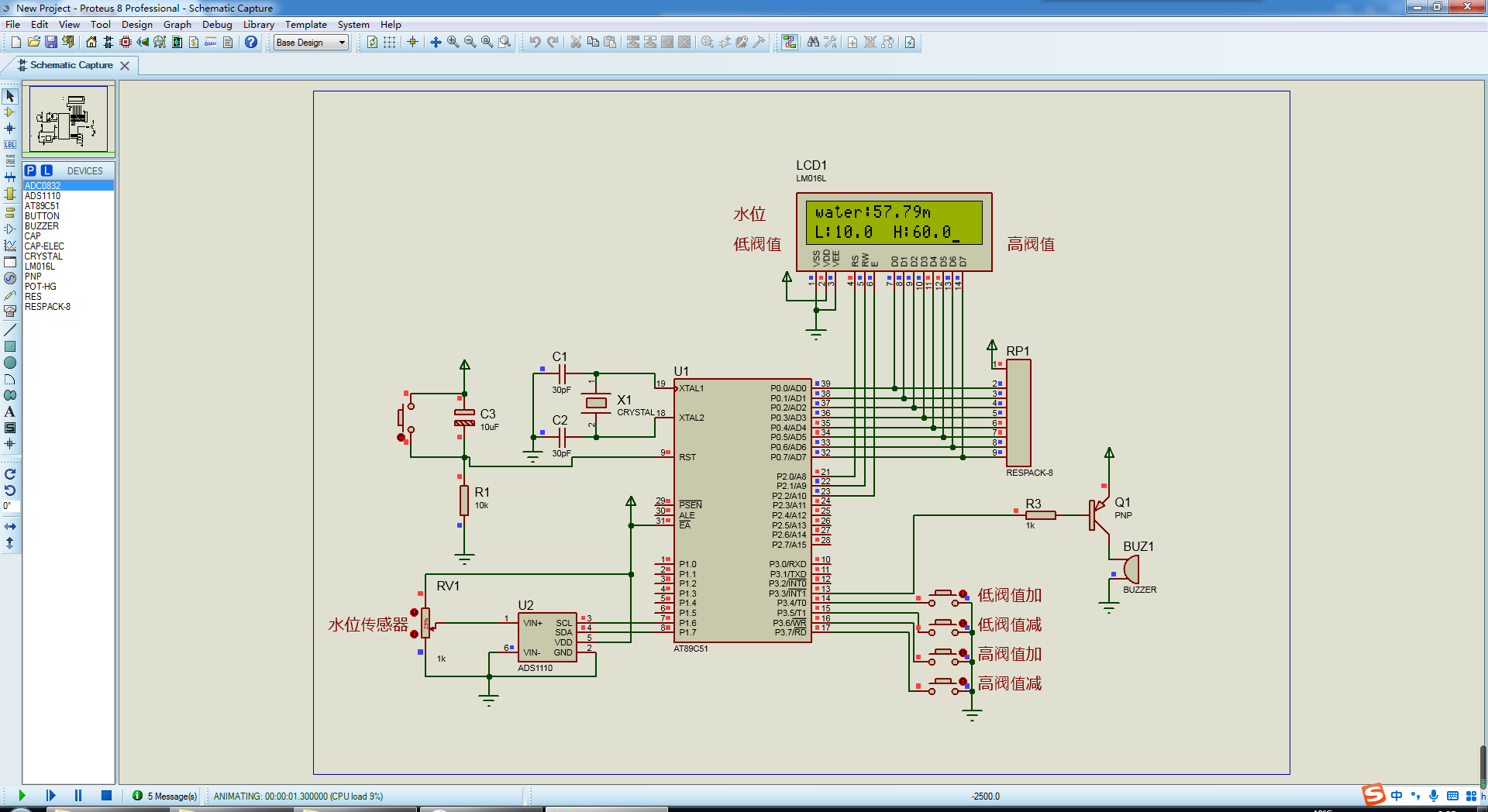

!Proteus仿真截图

先看核心控制逻辑的代码片段：

void main() {
    init_all(); // 外设全家桶初始化
    while(1) {
        key_scan(); // 手指头戳按键检测
        adc_value = get_water_level(); // 读取当前水位
        display_status(); // LCD刷屏显示
        alarm_check(); // 危险水位预警
    }
}

重点说下ADC采集部分的骚操作。水位传感器输出0-5V模拟信号，ADC0808转换成数字量。这里用了查询方式读取转换结果，比中断方式更省脑细胞：

uint get_water_level() {
    P1 = 0x3F; // 选通ADC通道
    START = 1; // 启动转换
    _nop_(); // 空指令等稳定
    START = 0;
    while(!EOC); // 死等转换完成
    return P2; // 抓取8位数据
}

报警逻辑这块有个小细节——设置了回差防止临界抖动。比如上限设2米，不会刚过2米就狂叫，而是超过2.05米才触发，避免水面波动导致误报：

if(adc_value > upper_limit + 5) { // 上限加5个单位的缓冲
    RED = 0; // 红灯暴走
    BUZZER = 0;
} else if(adc_value < lower_limit - 3) { // 下限减3单位防误判
    GREEN = 0; // 绿灯发狂
    BUZZER = 0;
}

Proteus仿真里要注意ADC0808的CLK信号得接单片机ALE引脚，不然转换时序会扑街。LCD1602的对比度电阻建议用10K可调电阻，调试时方便调整显示效果。

基于51单片机的水库水位监测报警（上下限）proteus，原 1523-基于51单片机的水库水位监测报警（上下限）proteus，原理图、流程图、物料清单、仿真图、源代码 资料介绍： 基于51单片机的水库水位监测报警（上下限） 1、可设置水位上下限 2、水位超过限度则启动报警 有哪些资料： 1、仿真工程文件 2、源代码工程文件 3、原理图工程文件 4、功能介绍 5、元件清单

避坑指南：

1. 水位传感器记得做线性校准，拿尺子量着实际水位调参数
2. 蜂鸣器驱动最好加个三极管，别直接怼IO口
3. 按键消抖用20ms延时足够，别整复杂状态机
4. EEPROM存储上下限值时注意写入周期限制

这个方案虽然简单，但扩展空间很大。比如加上蓝牙模块可以手机端监控，或者接个电磁阀自动控制水位。源码里我预留了串口通信的接口，有兴趣的可以自己魔改。

!实物效果图

最后说下调试绝招：用可调电源模拟传感器信号！0-5V对应0-5米水位，拿万用表边调边看，比接真实传感器效率高十倍。代码工程已经打包好，Proteus 8.7以上版本都能直接跑，新手建议先看仿真再焊板子。
