今天我们来学习一下esp32的蓝牙协议栈，话不多说。

一、蓝牙协议栈简介

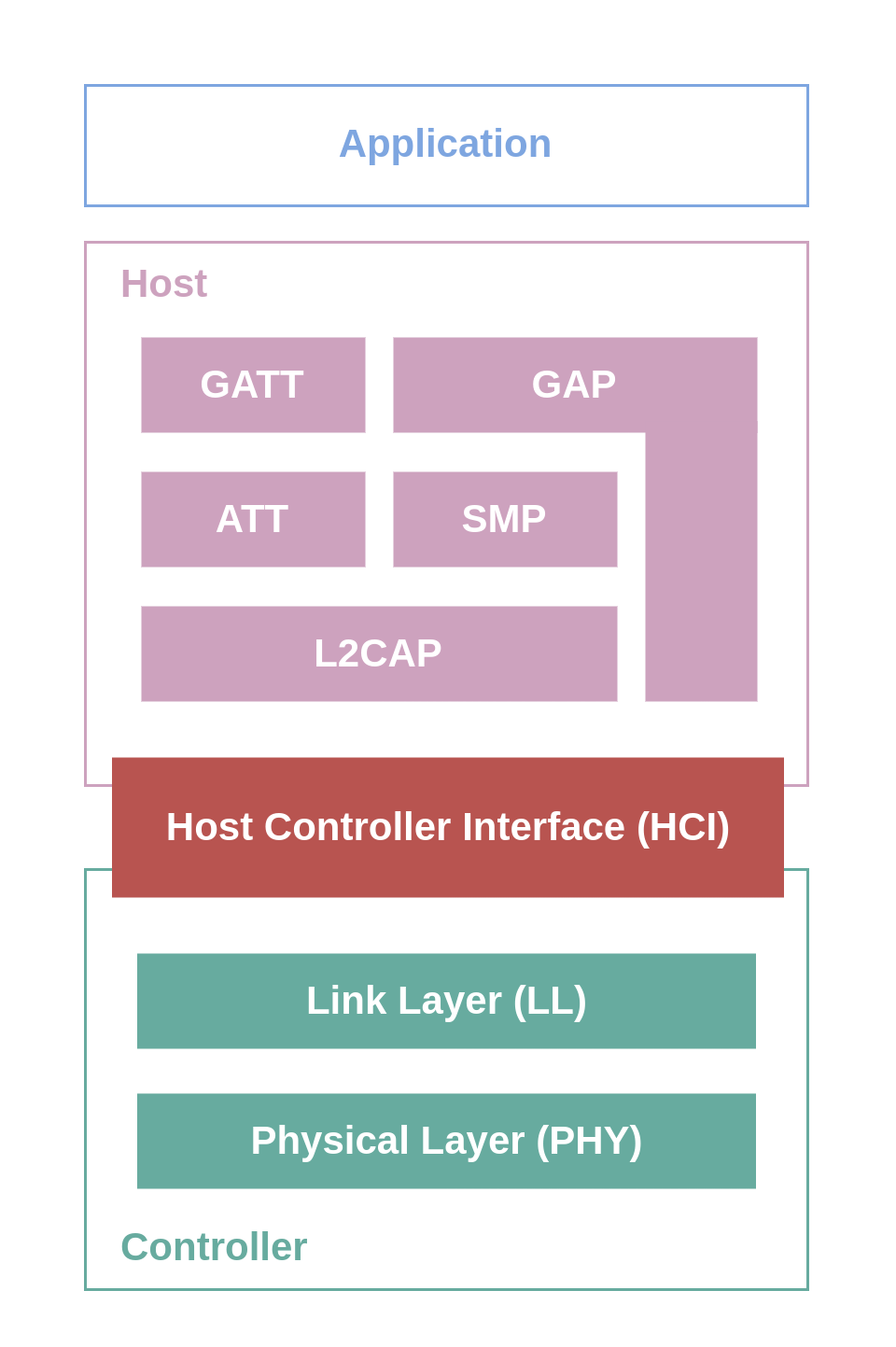

        蓝牙协议栈主要分为四层，应用层(Application)，主机层(Host)，主机控制器接口(HCI)，控制器层(Controller)，四层都是封装好的，只留下与上下层交互的接口。他们的关系如下图：

下面是各个层的介绍:(豆包生成)

Controller（控制器层）

这是协议栈的底层，直接与硬件交互，负责无线通信的物理和链路层面。

1. Physical Layer (PHY) 物理层

• 作用：负责无线电波的发送和接收，是 BLE 通信的物理基础。
• 核心功能：
  • 工作在 2.4GHz ISM 频段，使用 GFSK 调制。
  • 定义了传输速率（1Mbps、2Mbps 等）、发射功率、接收灵敏度等参数。
  • 处理无线信号的调制 / 解调、信道编码 / 解码。

2. Link Layer (LL) 链路层

• 作用：在 PHY 之上，管理无线链路的建立、维护和数据传输。
• 核心功能：
  • 管理设备的广播（Advertising）、扫描（Scanning）、连接建立（Connection）。
  • 负责数据帧的封装 / 解封装、链路控制（如连接参数更新、跳频）。
  • 管理设备地址（公共地址 / 随机地址）和链路状态（待机、广播、扫描、连接等）。

---

Host Controller Interface (HCI) 主机控制器接口

• 作用：是 Host 和 Controller 之间的标准化 “桥梁”，定义了两者之间的通信协议。
• 核心功能：
  • 提供命令（Command）、事件（Event）和数据（Data）的统一格式。
  • Host 通过 HCI 命令控制 Controller（如启动广播、建立连接）。
  • Controller 通过 HCI 事件向 Host 上报状态（如收到广播包、连接成功）。
• 传输介质：可以是物理接口（UART、USB、SPI）或软件虚拟接口（如 ESP32 内置协议栈的 HCI 是软件调用）。

---

Host（主机层）

这是协议栈的核心逻辑层，负责处理 BLE 的高层协议和数据交互。

1. L2CAP (Logical Link Control and Adaptation Protocol) 逻辑链路控制与适配协议

• 作用：为上层协议提供多路复用、数据分段和重组服务。
• 核心功能：
  • 多路复用：将不同的上层协议（如 ATT、SMP）复用到同一个物理链路。
  • 分段 / 重组：将大的数据块拆分为适合 LL 层传输的小数据包，或反之。
  • 流量控制和错误处理。

2. ATT (Attribute Protocol) 属性协议

• 作用：定义了客户端（Client）和服务器（Server）之间读写 “属性” 的规则。
• 核心功能：
  • 每个 “属性” 由 UUID、值、权限等组成，是 GATT 的基础。
  • 支持的操作：发现、读取、写入、通知、指示等。

3. GATT (Generic Attribute Profile) 通用属性配置文件

• 作用：在 ATT 之上，定义了 BLE 设备间数据交换的结构化方式，是 BLE 应用的核心。
• 核心功能：
  • 组织数据为 服务（Service）、特征（Characteristic）、描述符（Descriptor）。
  • 例如：心率监测服务包含心率测量特征，手机通过 GATT 读取该特征值获取心率数据。

4. SMP (Security Manager Protocol) 安全管理协议

• 作用：负责 BLE 连接的安全功能，确保通信的保密性和完整性。
• 核心功能：
  • 配对（Pairing）：建立安全连接的过程，生成密钥。
  • 绑定（Bonding）：存储配对信息，下次连接时无需重新配对。
  • 加密（Encryption）和身份验证（Authentication），防止数据被窃听或篡改。

5. GAP (Generic Access Profile) 通用访问配置文件

• 作用：是 BLE 设备与外界交互的 “门面”，负责设备发现和连接管理。
• 核心功能：
  • 设备发现：控制设备如何广播（如 Beacon 模式）、如何被扫描到。
  • 连接管理：发起 / 接受连接、管理连接参数。
  • 设备标识：设置设备名称、外观（Appearance）、广播数据等。

---

Application（应用层）

• 作用：基于 Host 层的协议，实现具体的业务逻辑，是开发者编写应用代码的地方。
• 核心功能：
  • 传感器数据采集、控制指令发送、数据处理与展示。
  • 直接与用户交互（如手机 App 扫描并连接 BLE 设备）。

作为新人，我们主要运用主机层提供的各种API,所以只需要对主机层的协议进行学习，其他层的协议内容了解即可。

二、蓝牙工作流程

虽然有上面对各个层进行介绍，但是那些名词还是很抽象，我们通过分析蓝牙的工作流程进一步了解

BLE 蓝牙工作流程
├── 1. 设备广播
│   ├── 应用层：定义广播数据
│   ├── 主机层：GAP配置广播参数，L2CAP封装数据
│   ├── HCI：传递广播启动命令
│   └── 控制器层：LL生成广播帧，PHY在广播信道发送信号
├── 2. 扫描与连接建立
│   ├── 扫描阶段：Controller监听广播包 → Host解析数据 → App选择设备
│   └── 连接阶段：Host发起请求 → HCI传递命令 → Controller建立链路
├── 3. 安全配对与绑定
│   ├── 应用层：触发配对，选择安全策略
│   ├── 主机层：SMP生成密钥，L2CAP传输安全信令
│   └── 控制器层：使用密钥进行加密与认证
├── 4. GATT 数据交互
│   ├── 服务发现：App请求 → Host执行发现流程
│   └── 数据读写：App发起操作 → Host执行ATT → Controller传输加密数据
└── 5. 连接断开与待机
    ├── Host处理断开请求 → HCI传递命令 → Controller释放资源
    └── App决定后续状态（重新广播/低功耗待机）

1.广播

设备广播时通过GAP层配置广播的参数和格式，L2CAP封装广播数据（转成LL层能识别的数据格式），HCI层主机给控制器下发广播命令，LL层生成一些广播帧，PHY层（即硬件层）将数字信号转为射频信号并发射出去。

（后续再更新）
