1. 在手册中找到引脚分布图

当你打开一份 STM32 的 数据手册（Datasheet） 时，搜索关键词 "Pinouts" 或 "Pin configuration"。

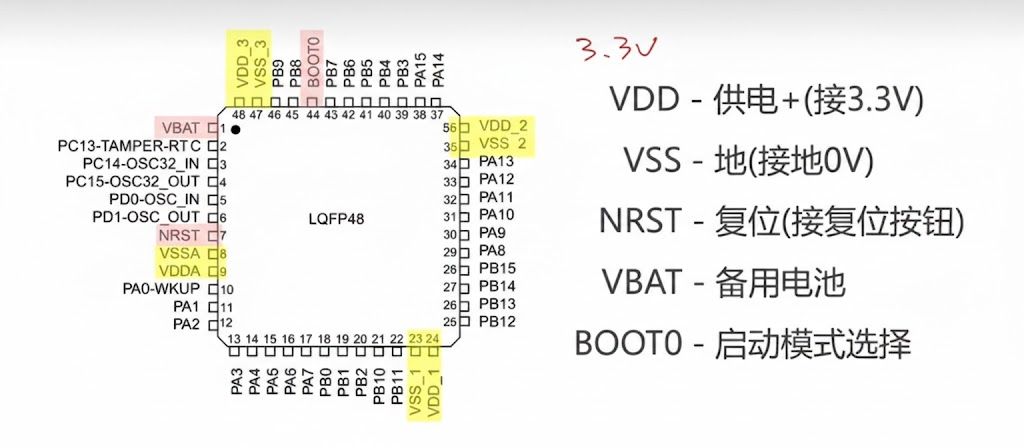

• 视觉特征：你会看到一个正方形的芯片图，四周密密麻麻标满了引脚编号（如 1, 2, 3...）和功能缩写（如 PA0, PB13）。

• 注意封装：同一个型号（如 F103）会有不同的封装（LQFP48、LQFP64 等），引脚数量不同，位置也会变。一定要找准你手里芯片对应的封装图。

---

2. 引脚的编号规则（逆时针原则）

这是硬件连接中最基础的常识，防止接错线烧坏芯片：

• 寻找基准点：在芯片的表面，通常有一个小凹坑或小圆点。

• 起始位：圆点正对着的那个角，左边第一个引脚就是 1号引脚。

• 编号方向：从 1 号引脚开始，沿着芯片边缘**逆时针（Counter-Clockwise）**方向依次旋转编号。

口诀： 找准圆点，逆时针转。

---

3. 特殊引脚的功能和作用

并不是所有引脚都能用来点灯，有些引脚是维持芯片生存和下载程序的“生命线”：

• 电源引脚 (VDD / VSS)：

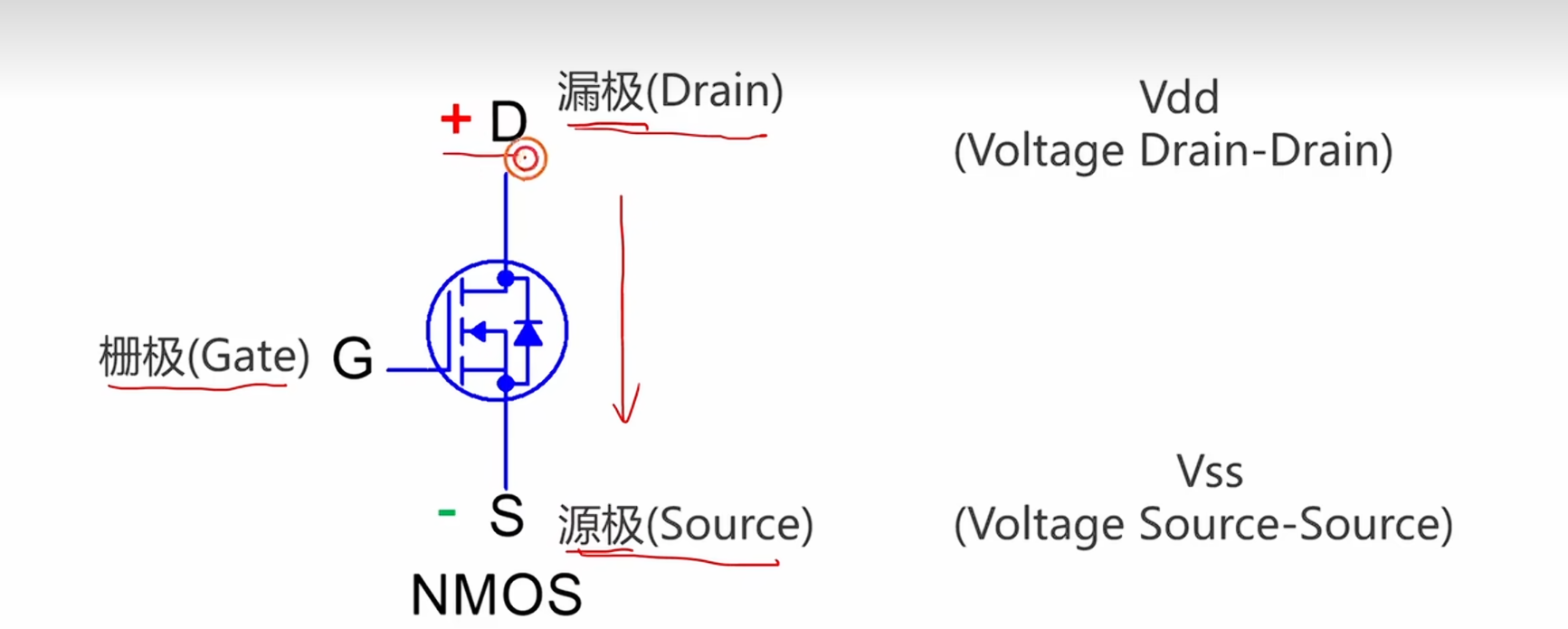

  • VDD：正极（通常接 3.3V）。

  • VSS：负极/地（GND）。芯片必须通电才能工作。

• 复位引脚 (NRST)：

  • 给它一个低电平信号，单片机就会“重启”。就像电脑的重启键。

• 下载引脚 (SWDIO / SWCLK)：

  • 这是给芯片“灌输灵魂（程序）”的通道。通常对应 PA13 和 PA14。

• 晶振引脚 (OSC_IN / OSC_OUT)：

  • 外接石英晶体，为单片机提供心脏跳动般的时钟脉冲。

---

4. 常规引脚（GPIO）的命名规则

除了上述特殊引脚，剩下的大部分是 GPIO（通用输入输出端口）。

A. 字母代表“组”

STM32 将引脚分组管理，每组通常有 16 个引脚：

• PA：A 组端口

• PB：B 组端口

• PC：C 组端口（以此类推）

B. 数字代表“位”

每组内的编号从 0 到 15：

• PA0：A 组的第 0 号引脚。

• PB13：B组的第 13 号引脚。

C. “身兼数职”的复用功能

这是小白最容易晕的地方：一个引脚（比如 PA9）往往有好几个名字：

1. 默认功能：普通的开关量控制（GPIO）。

2. 复用功能 (Alternate Function)：它可以变身为串口发送端（UART_TX）。

3. 重映射 (Remap)：如果 PA9 被占用了，还可以通过设置，让别的引脚也具备 UART_TX 的功能。
