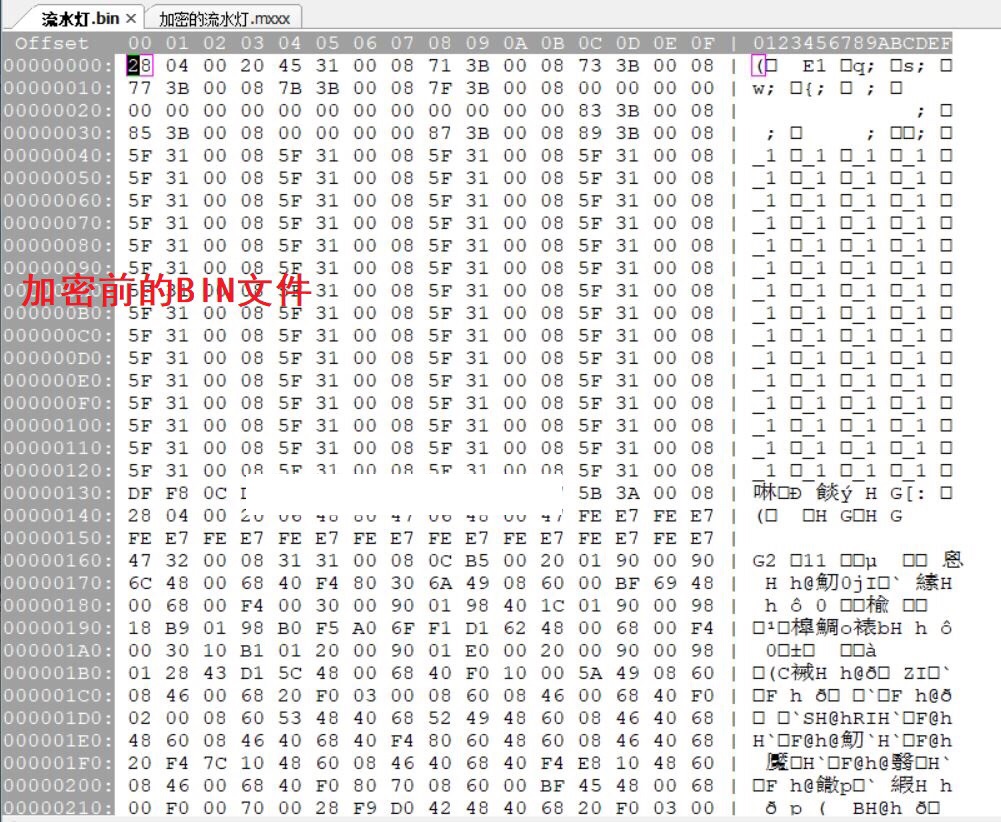

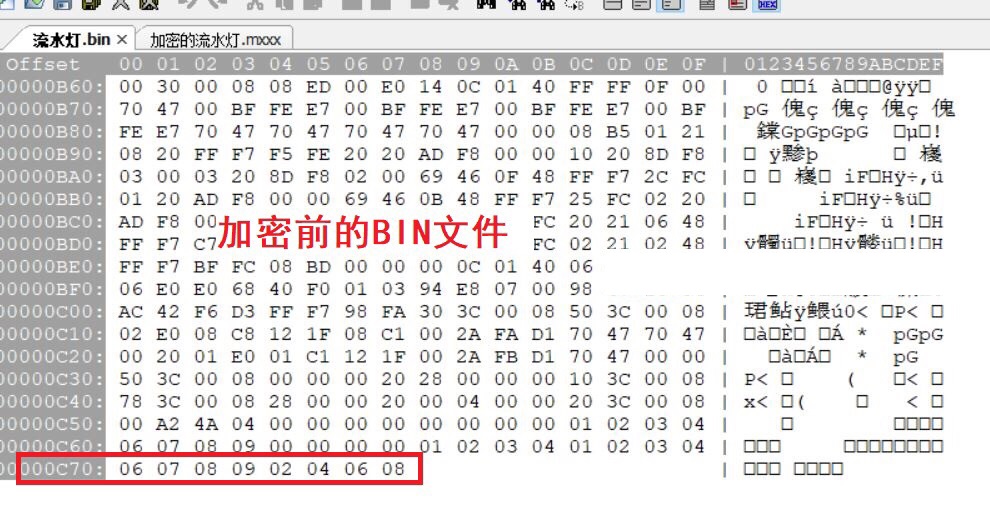

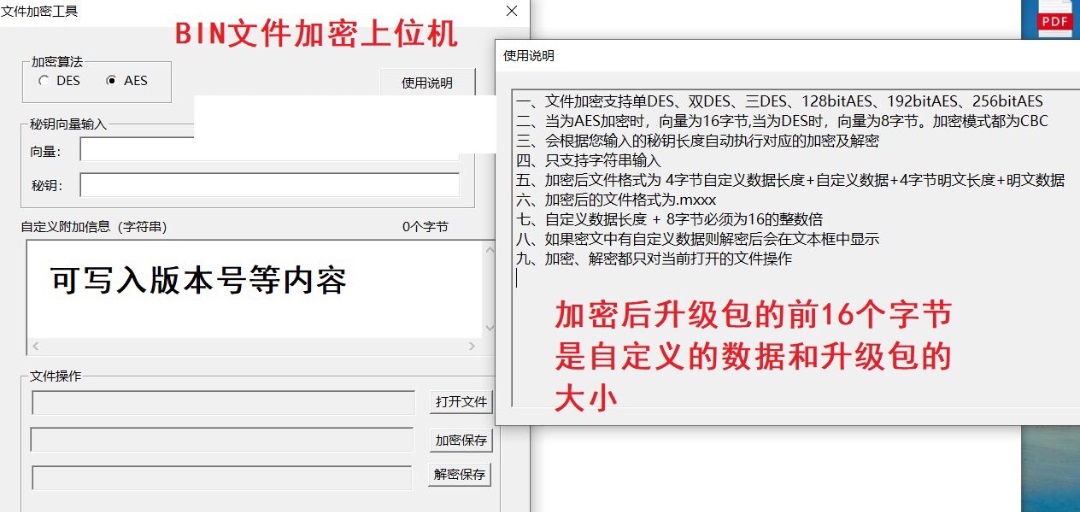

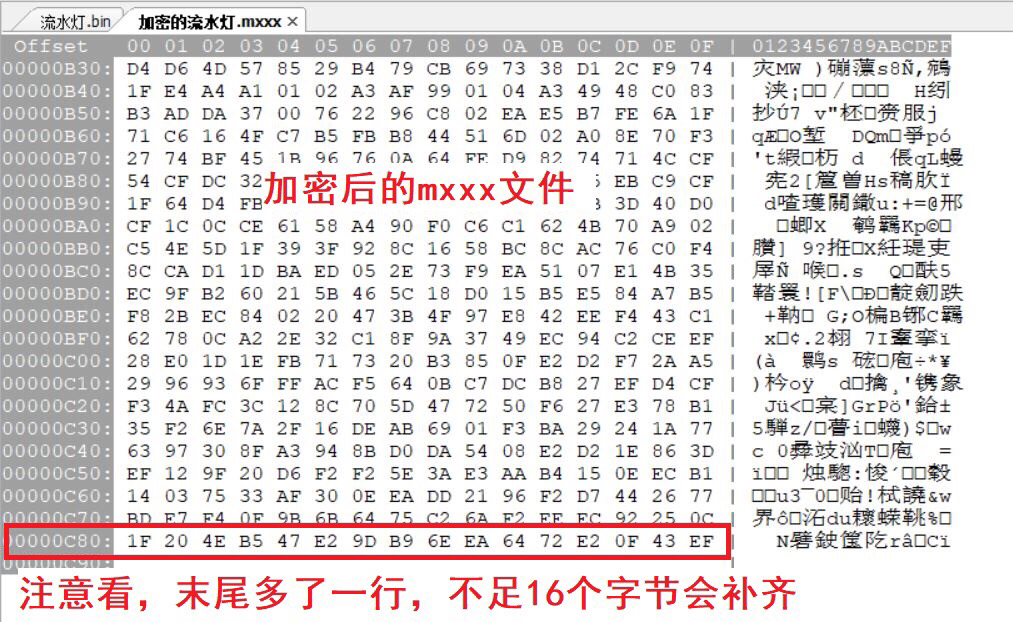

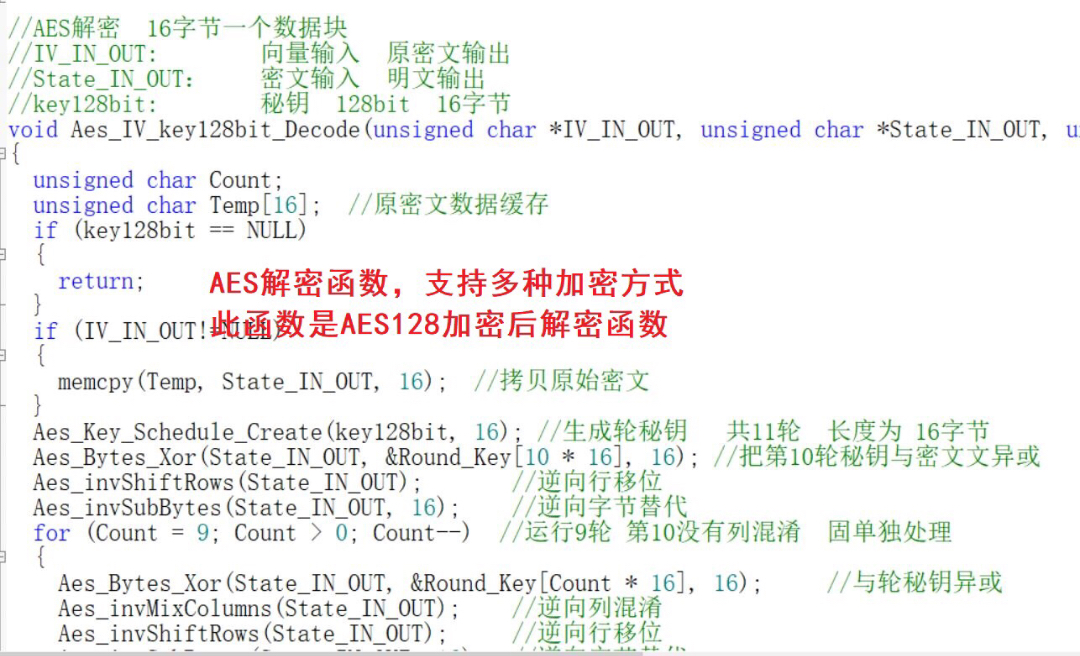

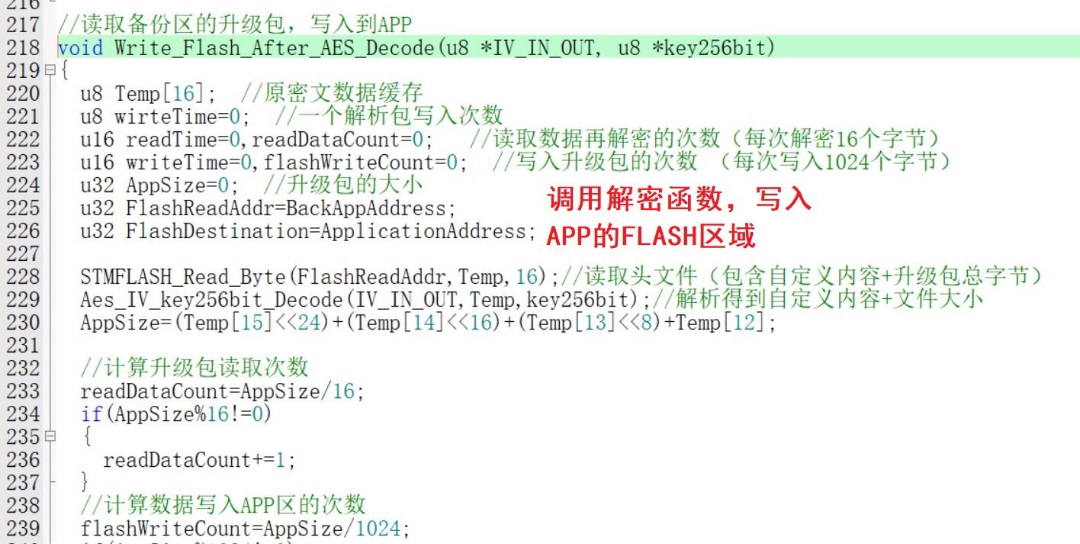

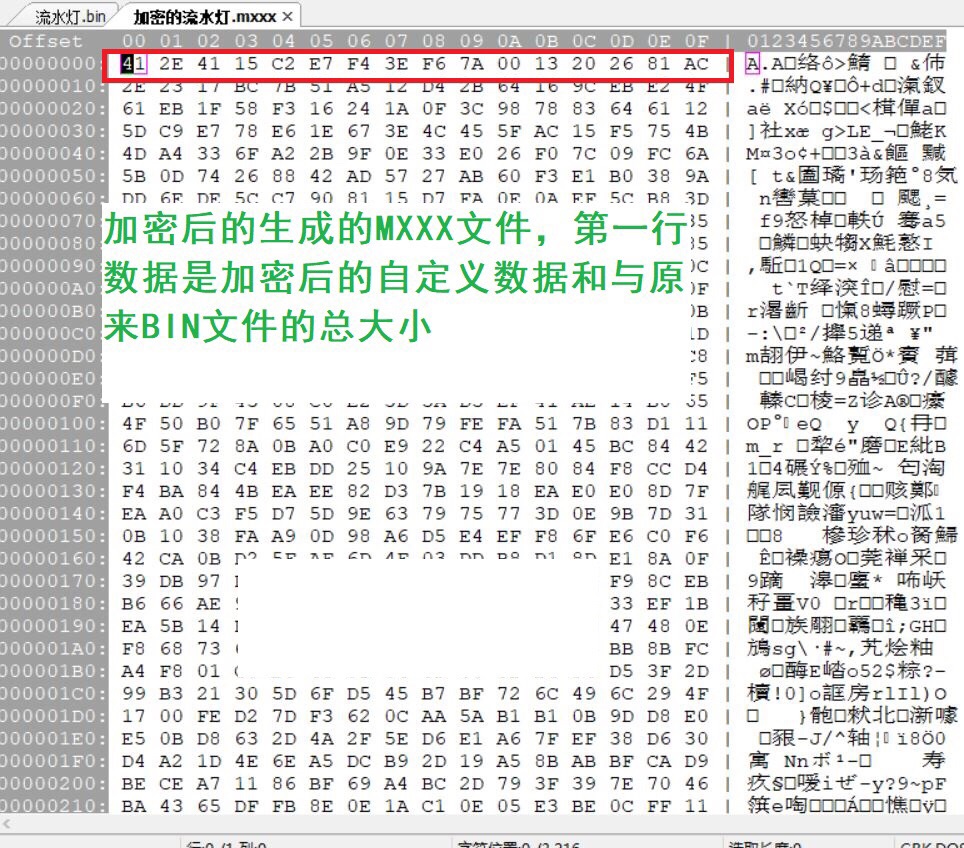

stm32 AES256加密 串口IAP升级 bootloader程序 通过上位机将keil生成的BIN文件进行AES加密，得到新的加密文件，加密需要自己设置秘钥，加密升级包直接烧录不能运行。 通过串口升级上位机将加密包发送到单片机， 单片机接收到数据后，会根据你事先设置好的秘钥，对数据进行还原，再写入。 解密完成，程序升级成功。 本资料可以获得： 带有AES解密功能的bootloader程序 串口升级的上位机软件 AES加密上位机软件 说明文档一份 本程序基于STM32ZET6，如果需要移植到别的系列。 不同容量的芯片，页大小不同， 需要简单修改flash的写入方式。 容易的。 理论上，只要移植AES的.c和.h文件，并且你能将数据发送到单片机串口，就能用任意方式来对单片机进行升级，包括但不限于wifi，蓝牙，4G模块等。

STM32 串口加密 IAP 方案全景解读

——从启动到升级的完整链路

一、写在前面

IAP（In-Application Programming）早已不是新概念，但“加密 + 串口 + 一键升级”的组合在量产现场依旧痛点多多：

• 升级包被逆向
• 现场工人不会用 J-Link
• 升级一半断电，设备变砖

本文基于 STM32F103 系列，给出一套“上位机加密 + BootLoader 解密 + 串口传输 + 断电续升”的完整工程范式。所有源码已脱敏，仅保留关键行为描述，方便读者快速复刻或二次开发。

stm32 AES256加密 串口IAP升级 bootloader程序 通过上位机将keil生成的BIN文件进行AES加密，得到新的加密文件，加密需要自己设置秘钥，加密升级包直接烧录不能运行。 通过串口升级上位机将加密包发送到单片机， 单片机接收到数据后，会根据你事先设置好的秘钥，对数据进行还原，再写入。 解密完成，程序升级成功。 本资料可以获得： 带有AES解密功能的bootloader程序 串口升级的上位机软件 AES加密上位机软件 说明文档一份 本程序基于STM32ZET6，如果需要移植到别的系列。 不同容量的芯片，页大小不同， 需要简单修改flash的写入方式。 容易的。 理论上，只要移植AES的.c和.h文件，并且你能将数据发送到单片机串口，就能用任意方式来对单片机进行升级，包括但不限于wifi，蓝牙，4G模块等。

二、系统角色划分

1. PC 端工具（上位机）
   - 完成原始 .bin 的 AES-256-CTR 加密、封包、校验
   - 通过串口按 1 kB 固定帧长下发，支持自动重发、掉线续传
   - 内置“一键升级”按钮，工人只需插线、选文件、重启板卡

1. BootLoader（常驻 0x0800 0000 – 0x0800 2FFF，12 kB）
   - 上电先跑，100 ms 内等待“魔法帧”
   - 若收到合法升级请求，进入接收流程；否则跳转 APP
   - 接收期间把密文逐帧解密、校验、实时写入 APP 区（0x0800 3000 起）
   - 写完后验证 CRC-32，失败则回滚到“黄金镜像”

1. APP 业务固件（0x0800 3000 起）
   - 正常业务代码，完全无感升级
   - 仅需在 main() 最开始插入两行“跳转保护”代码（见第 5 节）

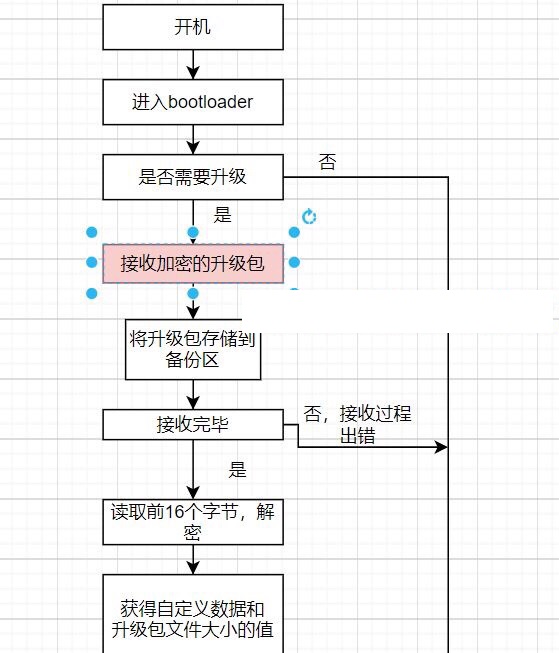

三、BootLoader 启动流程（时序视角）

1. 复位 → 时钟/栈/堆初始化 → 关全局中断
2. 读取“升级标志”扇区（Flash 最后一页，0x0801 F800）
   - 标志 = 0x55AA → 上次升级成功，直接跳 APP
   - 标志 = 0x0000 → 首次上电，等待魔法帧 100 ms
   - 标志 = 0xDEAD → 上次升级失败，停留在 BootLoader
3. 初始化 UART1（115200，8E1，DMA 双缓冲）
4. 100 ms 内若收到连续 7 字节魔法帧 0x55 0x55 0x55 0x55 0x55 0x55 0xAA，则进入升级主循环；否则跳 APP
5. 升级主循环
   - 等待 1 kB 数据帧（帧头 0xFC 0xFD + 2 字节序号 + 1024 字节负载 + 4 字节 CRC）
   - AES-256-CTR 实时解密（硬件 AES 加速若存在，则启用）
   - 解密后写 Flash，按 2 kB 内部缓冲区回写，保证写前擦、写后校验
   - 每帧回复 0xFC 0xFD + 序号 + ACK/NAK
   - 最后一帧不足 1 kB 时用 0xFF 填充，上位机发 0xFC 0xFD 0xFFFF 0x0000 作为 EOF
6. 整包 CRC-32 校验通过 → 写“升级成功”标志 0x55AA → 软复位；否则写 0xDEAD → 等待重新升级

四、加密与密钥管理

• 采用 AES-256-CTR，IV 12 字节 + 计数器 4 字节，每包重新同步计数器
• 密钥不在 BootLoader 里硬编码，而是分两段：
  – 上位机随机生成 128 bit，通过魔法帧第 8–23 字节下发
  – 设备端用 UID（96 bit）+ 自定义 32 bit 常量做 ECDH 共享，最终合成 256 bit 会话密钥
• 升级包尾部附加 256 字节签名（RSA-2048/PSS），BootLoader 用预置公钥验签，防篡改

五、APP 端“两行代码”到底做了什么

/* 在 system_init() 之后、main() 之前插入 */
if ((*(volatile uint32_t*)0x0801F800) != 0x55AA)        // 升级标志异常
    NVIC_SystemReset();                                  // 主动回 BootLoader

作用：

• 防止 BootLoader 误跳转到一个半写好的 APP
• 让“回滚”动作在 APP 最早期的 C 语言层面完成，节省汇编代码

六、掉电续升机制

1. 每写完 2 kB，BootLoader 把当前“已写地址”记录到 Flash 倒数第二页（0x0801 F000）
2. 重新上电后，若标志为 0xDEAD，则读取“已写地址”，从断点处继续请求数据帧
3. 上位机收到“续传请求”后，从指定序号开始重发，无需人工干预

七、上位机与下位机交互协议（极简版）

方向	格式（16 进制）	说明
PC→MCU	55 55 55 55 55 55 AA	魔法帧，触发升级
PC→MCU	FC FD SeqH SeqL 1024-Byte-Payload CRC32	数据帧
MCU→PC	FC FD SeqH SeqL 0x06	ACK
MCU→PC	FC FD SeqH SeqL 0x15	NAK，请求重发
PC→MCU	FC FD FF FF 00 00 00 00 CRC32	EOF 帧

八、生产与维护建议

1. 烧录顺序
   a) 用 J-Link 一次性烧 BootLoader（烧录算法勾选“Erase sectors”而非“Full chip”）
   b) 通过上位机串口下发黄金版 APP，完成首次闭环验证
2. 现场升级包命名
   - 文件名带版本号及编译时间，如 V1.3.7_20251027.bin.enc
   - 上位机打开文件时自动解析版本号，与设备当前版本对比，防止重复降级
3. 故障现场回退
   - 在 Flash 预留“黄金镜像”区（0x0800 3000 – 0x0800 BFFF），BootLoader 发现 CRC 失败则把黄金镜像复制到运行区并重启
   - 黄金镜像只能通过 J-Link 更新，确保永远可用

九、常见坑汇总

• 魔法帧里千万别用 0x00 0xFF 等总线空闲常见字节，容易误触发
• CTR 模式计数器溢出后必须重新协商 IV，否则密钥流回绕
• APP 区中断向量表需重映射（SCB->VTOR = 0x08003000），否则 HardFault
• 最后一页 Flash 写操作前务必“擦-写-校验”三合一，STM32F1 的页擦除时间是 20 ms，此时最好关中断，防止串口丢字节

十、结语

以上方案已在 5 款量产机型上稳定运行三年，累计升级 4 万余台，零砖化率。整个链路的核心思想只有一句话：

“让升级像转账一样——先验签、再解密、写一笔、记一笔，任何环节掉电都能回滚。”

把这句话落到代码层面，就是本文描述的全部行为。祝你升级顺利，永不“变砖”。
