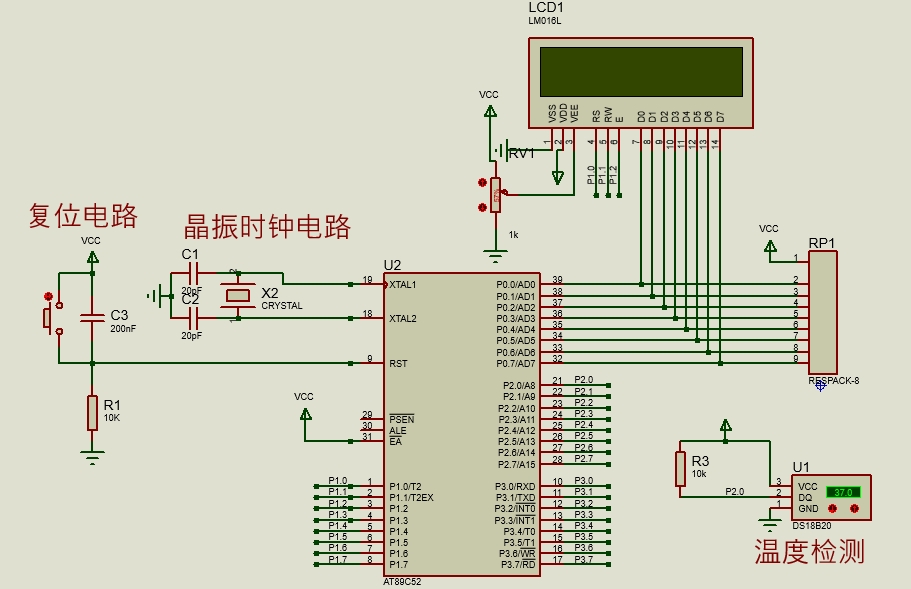

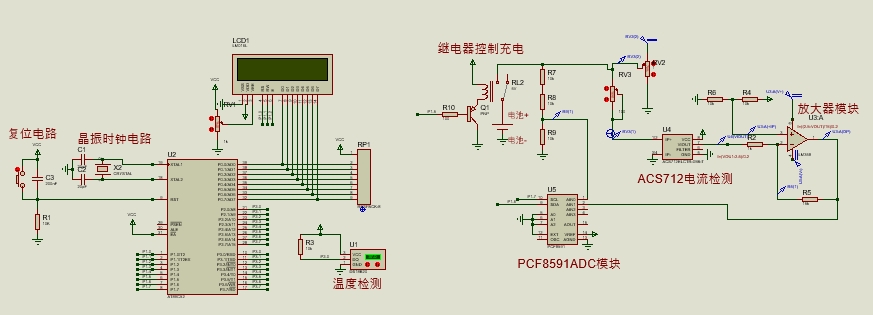

51单片机蓄电池充电保护设计Proteus仿真 功能描述如下：本设计由STC89C52单片机电路+LCD1602液晶显示电路+ACS712电流检测电路+分压电路+PCF8591 AD检测设计+继电器电路+DS18B20温度传感器。 系统具有过压保护、过流保护和过温保护。 即如果蓄电池的电压超过14 V或充电电流高于0.7A或温度高于40℃，则继电器断开,否则继电器闭合。 液晶LCD1602实时显示温度、电压和电流。 1、DS18B20检测温湿度； 2、PCF8591检测电压； 3、ACS712检测电流 4、将测得的温度和电压、电流显示于LCD1602上，同时显示继电器状态ON/OFF； 5、根据温湿度、电压、电流控制继电器开关，保证在过温、过压、过流情况下及时断开电源； 6、电路上的模块使用标号进行连接，看起来像没有连在一起，实际已经连了，不然怎么可能实现上述功能。

一、系统概述

本代码基于51单片机平台，构建了一套完整的蓄电池充电保护系统。系统通过多类传感器与数据采集模块，实时监测充电过程中的关键参数（温度、电池电压、充电电流），并依据预设阈值实现充电回路的自动通断控制，核心目标是防止过充、过流、过热等异常工况对蓄电池造成损害，同时通过LCD1602显示屏直观呈现监测数据与系统状态，兼具保护与可视化功能。

51单片机蓄电池充电保护设计Proteus仿真 功能描述如下：本设计由STC89C52单片机电路+LCD1602液晶显示电路+ACS712电流检测电路+分压电路+PCF8591 AD检测设计+继电器电路+DS18B20温度传感器。 系统具有过压保护、过流保护和过温保护。 即如果蓄电池的电压超过14 V或充电电流高于0.7A或温度高于40℃，则继电器断开,否则继电器闭合。 液晶LCD1602实时显示温度、电压和电流。 1、DS18B20检测温湿度； 2、PCF8591检测电压； 3、ACS712检测电流 4、将测得的温度和电压、电流显示于LCD1602上，同时显示继电器状态ON/OFF； 5、根据温湿度、电压、电流控制继电器开关，保证在过温、过压、过流情况下及时断开电源； 6、电路上的模块使用标号进行连接，看起来像没有连在一起，实际已经连了，不然怎么可能实现上述功能。

系统硬件依赖包括51单片机核心板、DS18B20温度传感器、PCF8591模数/数模转换模块、LCD1602显示模块、按键模块及充电回路控制电路，软件层面则通过模块化设计，将数据采集、显示控制、按键交互、保护逻辑等功能拆分为独立模块，提升了代码的可维护性与可扩展性。

二、核心模块功能解析

（一）传感器数据采集模块

该模块是系统的“感知中枢”，负责采集充电过程中的关键物理量，为保护逻辑提供数据支撑，主要包含温度采集、电压采集、电流采集三个子功能，分别依赖DS18B20、PCF8591等硬件模块实现。

1. 温度采集（DS18B20模块）

• 功能定位：监测蓄电池或充电回路的实时温度，防止温度过高导致电池鼓包、电解液泄漏等安全风险。
• 工作流程：
  1. 初始化：通过复位函数（dsreset）向DS18B20发送复位信号，等待传感器响应，建立通信连接；
  2. 温度转换：发送温度转换指令（0x44），触发传感器内部的温度采样与A/D转换；
  3. 数据读取：发送读数据指令（0xBE），依次读取传感器输出的温度低8位（TL）与高8位（TH）；
  4. 数据处理：根据TH的符号位判断温度正负，对负数进行补码转换后，结合TL计算实际温度值（分辨率0.625℃），最终输出浮点型温度数据。
• 关键特性：采用单总线通信协议，仅需1根I/O口即可实现数据传输，硬件接线简单；支持-55℃~125℃的宽量程测量，满足蓄电池常规使用温度范围。

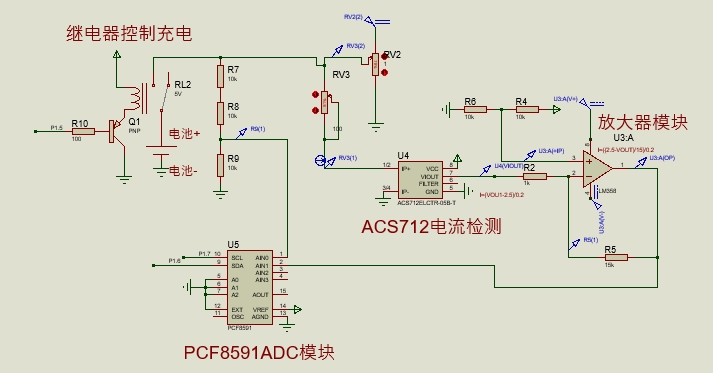

2. 电压与电流采集（PCF8591模块）

• 功能定位：分别采集蓄电池两端电压与充电回路电流，前者判断电池是否充满，后者防止充电电流过大损坏电池。
• 工作原理：
• PCF8591是一款具备4路模拟输入、1路模拟输出的I2C总线模数/数模转换芯片，系统利用其2路模拟输入通道，分别连接电压采样电路与电流采样电路；
• 电压采集：通过分压电阻网络将蓄电池电压（通常12V/24V）降至PCF8591的输入量程（0~5V），由芯片转换为8位数字量；
• 电流采集：通过串联在充电回路的分流电阻采集电流信号，经放大电路转换为电压信号后，输入PCF8591进行模数转换；
• 数据处理逻辑：
  1. 初始化I2C总线：通过Start函数发送起始信号，建立与PCF8591的I2C通信；
  2. 通道选择：向芯片发送控制指令，指定当前采集的模拟通道（电压对应通道0，电流对应通道1）；
  3. 数据读取：切换至读模式，接收PCF8591输出的8位数字量，通过Stop函数结束通信；
  4. 物理量换算：根据采样电路的分压比、放大倍数等参数，将数字量反向换算为实际电压（单位：V）与电流（单位：mA），例如电压通过“30.196数字量”公式修正，电流通过“1.02(2500-19.6数字量)/15/0.2”公式计算，确保数据准确性。

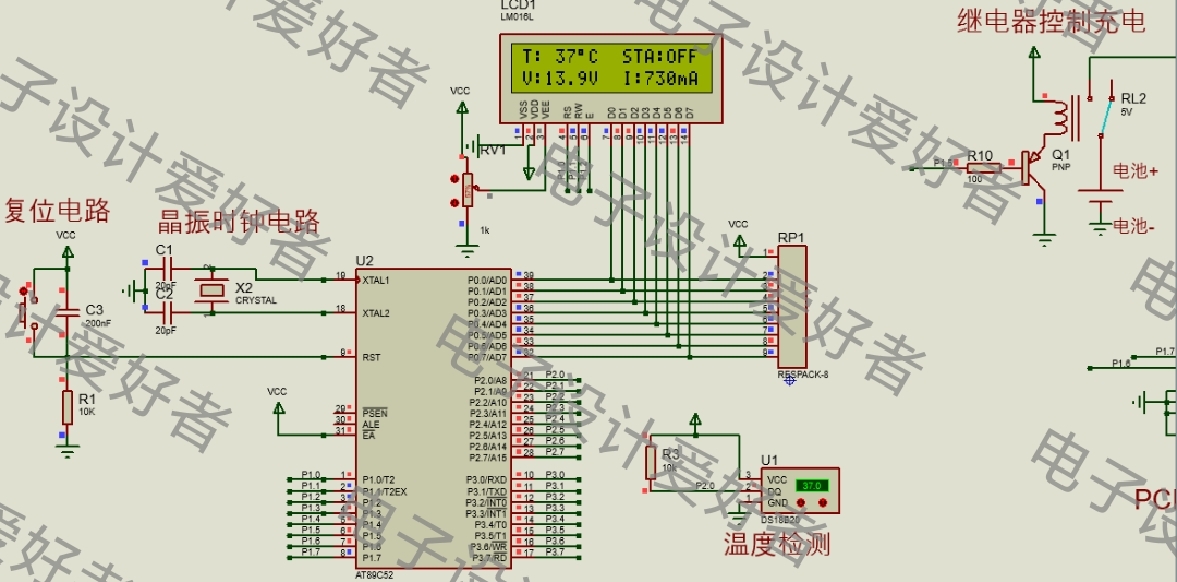

（二）显示控制模块（LCD1602模块）

• 功能定位：作为系统的“人机交互窗口”，实时显示温度、电压、电流等监测数据，以及充电回路的通断状态（ON/OFF），方便用户直观掌握系统运行情况。
• 核心功能实现：
  1. 初始化：系统上电后，通过LCDinitial函数配置LCD1602的工作模式，包括设置为双行显示、开启显示与光标、关闭画面移动等，同时执行清屏操作（LCDcls），清除屏幕残留数据；
  2. 光标定位：提供LcdSetCursor函数，支持通过（x,y）坐标（x为列号，y为行号，y=0代表第一行，y=1代表第二行）指定显示位置，为不同数据分配固定显示区域；
  3. 数据显示：
• 字符串显示：通过LCD_prints函数，在指定坐标输出固定文本（如“T:”“V:”“STA:”等标识）；
• 数字显示：针对不同数据的精度需求，提供多种数字显示函数，例如LCDprint3fNum用于显示带1位小数的电压（如“13.5V”），LCDprintNum用于显示整数形式的温度（如“25℃”）与电流（如“500mA”），自动处理数字位数不足时的空格填充（如小于10的数字前补空格，确保显示对齐）；
  4. 状态更新：根据充电回路的通断状态，在“STA:”标识后动态显示“ON ”（充电开启）或“OFF”（充电关闭），状态切换时自动覆盖原显示内容。

（三）充电保护控制模块（主逻辑模块）

• 功能定位：系统的“决策核心”，基于传感器采集的温度、电压、电流数据，结合预设阈值判断是否允许充电，实现充电回路的自动保护控制。
• 核心逻辑流程：
  1. 阈值预设：在主函数中预设保护阈值，包括温度上限（40℃）、电压下限（对应数字量145，实际电压约14.5V，防止过放后充电）、电流上限（700mA，防止过流）；
  2. 数据采集循环：通过while(1)死循环，每100ms执行一次数据采集，依次获取电压（adc1）、电流（adc2）、温度（TH）数据，确保监测的实时性；
  3. 保护判断与执行：
• 若满足“电压＜14.5V + 电流＜700mA + 温度＜40℃”三个条件，判定当前充电条件安全，将控制引脚k_IH置0（导通充电回路），同时在LCD上显示“ON ”；
• 若任意一个条件不满足（如电压过高提示电池充满、电流过大提示短路风险、温度过高提示过热），则将kIH置1（切断充电回路），LCD显示“OFF”，实现保护；
  4. 延时防抖：数据采集过程中加入100ms延时（delayms(100)），避免高频采集导致的CPU资源浪费，同时减少传感器数据波动对判断结果的影响。

（四）辅助模块

1. 延时模块（delay.c/.h）

• 功能定位：为系统各模块提供精准延时支持，保障硬件通信时序与数据稳定性。
• 核心函数：
• delay_2us：微秒级延时，用于I2C总线、DS18B20等高速通信的时序控制，通过循环递减实现；
• delay_ms：毫秒级延时，用于数据采集间隔、LCD显示更新、按键防抖等场景，基于“双层for循环”实现（晶振12M时，内层循环112次约为1ms），支持自定义延时时长（参数xms）。

2. 按键模块（key.c/.h）

• 功能定位：预留用户交互接口，支持通过按键手动设置保护阈值（如温度上限、电流上限）或切换显示模式，当前代码中已实现按键检测逻辑，后续可扩展功能。
• 工作原理：通过sbit定义3个独立按键（key1~key3，对应P2口1~3引脚），key函数实时检测按键电平，当检测到按键按下（引脚为低电平）时，先延时10ms防抖（避免机械按键的触点抖动导致误触发），再二次确认按键状态，确认按下后等待按键释放，最终返回对应按键的标识（1~3），供主逻辑调用。

三、系统整体工作流程

1. 上电初始化：系统上电后，依次初始化LCD1602（配置显示模式、清屏、显示固定标识）、传感器（DS18B20、PCF8591），同时预设充电保护阈值；
2. 数据采集：进入循环，每100ms通过PCF8591采集电压、电流数据，通过DS18B20采集温度数据，并完成物理量换算；
3. 数据显示：将换算后的温度、电压、电流数据，通过LCD1602显示在指定区域，更新显示内容；
4. 保护判断：对比采集数据与预设阈值，判断是否满足充电条件；
5. 控制执行：根据判断结果，导通或切断充电回路，同时更新LCD上的系统状态（ON/OFF）；
6. 循环监测：重复步骤2~5，持续监测与保护，直至系统断电。

四、系统特点与应用场景

（一）核心特点

1. 模块化设计：各功能拆分为独立模块（传感器采集、显示、控制、辅助），代码结构清晰，便于调试与功能扩展（如增加蓝牙数据传输、蜂鸣器报警等）；
2. 多重保护：同时监测温度、电压、电流三个关键参数，避免单一参数监测导致的保护漏洞，提升系统安全性；
3. 直观可视化：通过LCD1602实时显示数据与状态，用户无需专业设备即可掌握蓄电池充电情况；
4. 稳定性高：加入延时防抖、数据二次采集等设计，减少硬件波动与干扰对系统的影响。

（二）应用场景

适用于12V铅酸蓄电池等常规蓄电池的充电保护场景，如电动车充电器、应急电源充电模块、太阳能蓄电池充电系统等，可有效延长蓄电池使用寿命，防止充电过程中的安全风险。
