LIN诊断实现基于UDS协议的OTA升级功能代码及资料（支持AB面升级 ） 产品包括: 1.升级上位机源码； 2.MCU端源码（boot和app），包含LIN协议栈+UDS协议框架（包含常用SID服务代码） 3.LIN学习资料和ISO14229资料 开发板硬件（自行淘宝） 5.根据ldf文件生成满足标准2.1协议代码的配置工具 联系付款后联系我百度下载 （开发版价值一百块左右，MCU为复旦微FM33LE015A车规级芯片，方便移植到其他芯片，我还移植过TI芯片） LIN调试工具为图莫斯USB转LIN工具

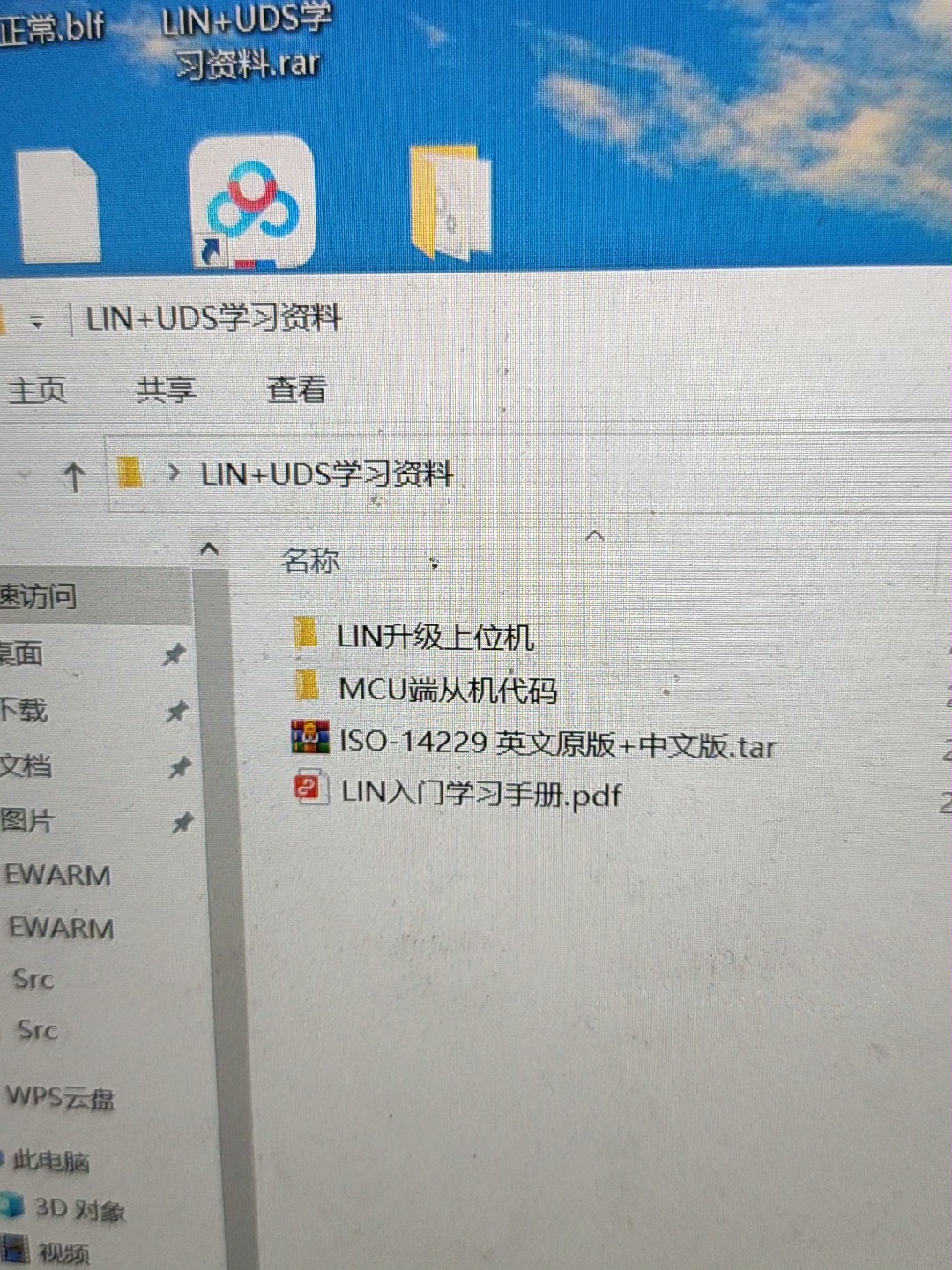

一、系统整体架构与代码组织

本OTA升级系统基于LIN总线与UDS诊断协议，实现FM33FG0X14A MCU设备的固件远程更新，采用“上位机-从机”架构。代码分为上位机升级工具（Windows环境，MFC框架）与MCU端从机固件（Cortex-M0+内核）两大部分，核心围绕“双分区升级”与“标准化诊断流程”展开，确保升级过程安全、可靠、可追溯。

1.1 上位机代码组织

上位机代码集中于LIN升级上位机目录，共包含14个核心文件，按功能可划分为4类：

• 应用框架文件：LinUdsUpgrade.cpp/.h，定义MFC应用程序入口与全局配置
• 主对话框文件：LinUdsUpgradeDlg.cpp/.h，封装升级全流程逻辑、UI交互与参数管理
• LIN通信文件：Lin/CLin.cpp/.h，实现LIN设备连接、数据收发与协议适配
• 工具与配置文件：pch.cpp/.h（预编译头）、resource.h（资源定义）、framework.h（MFC框架依赖）等

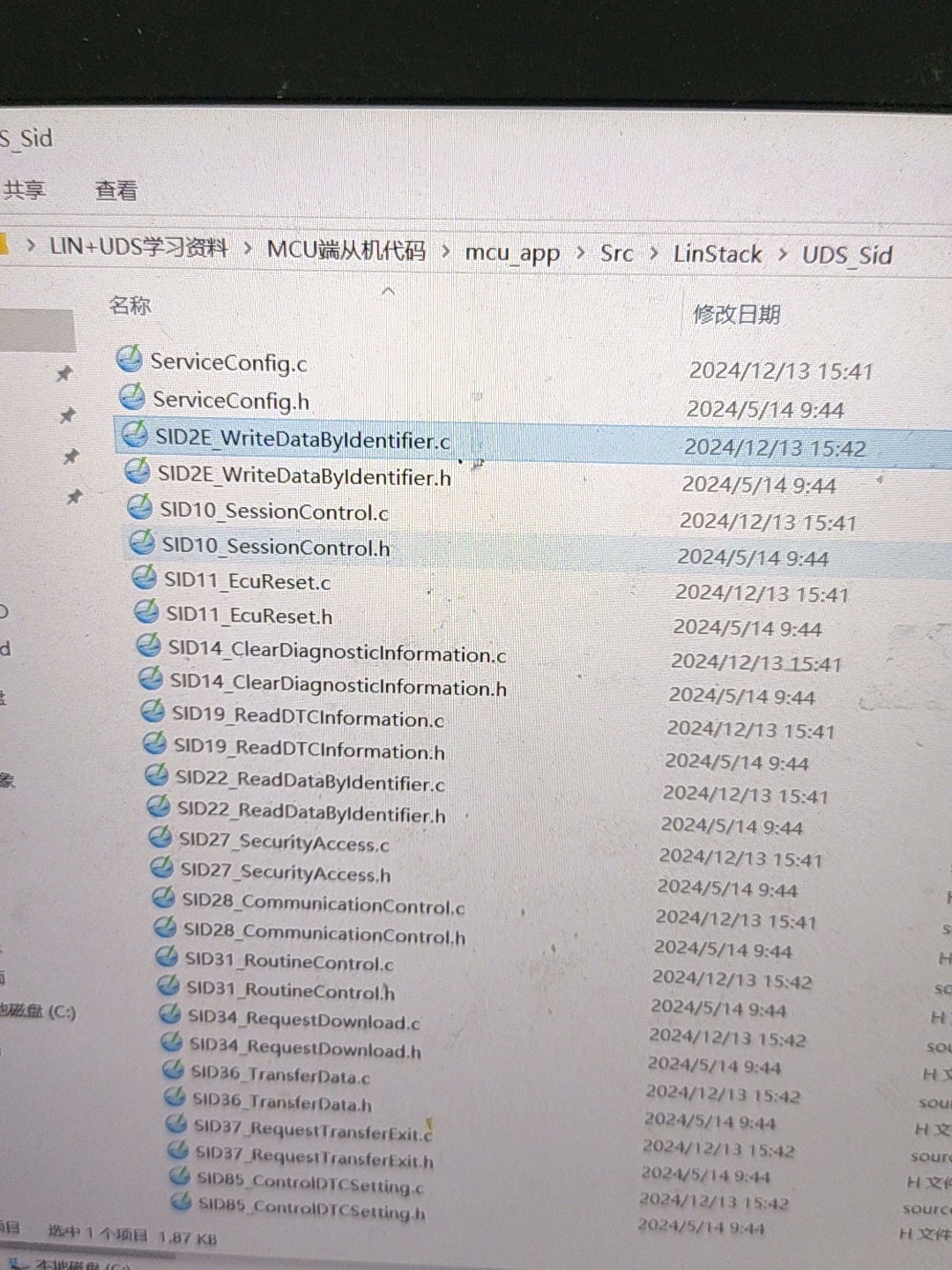

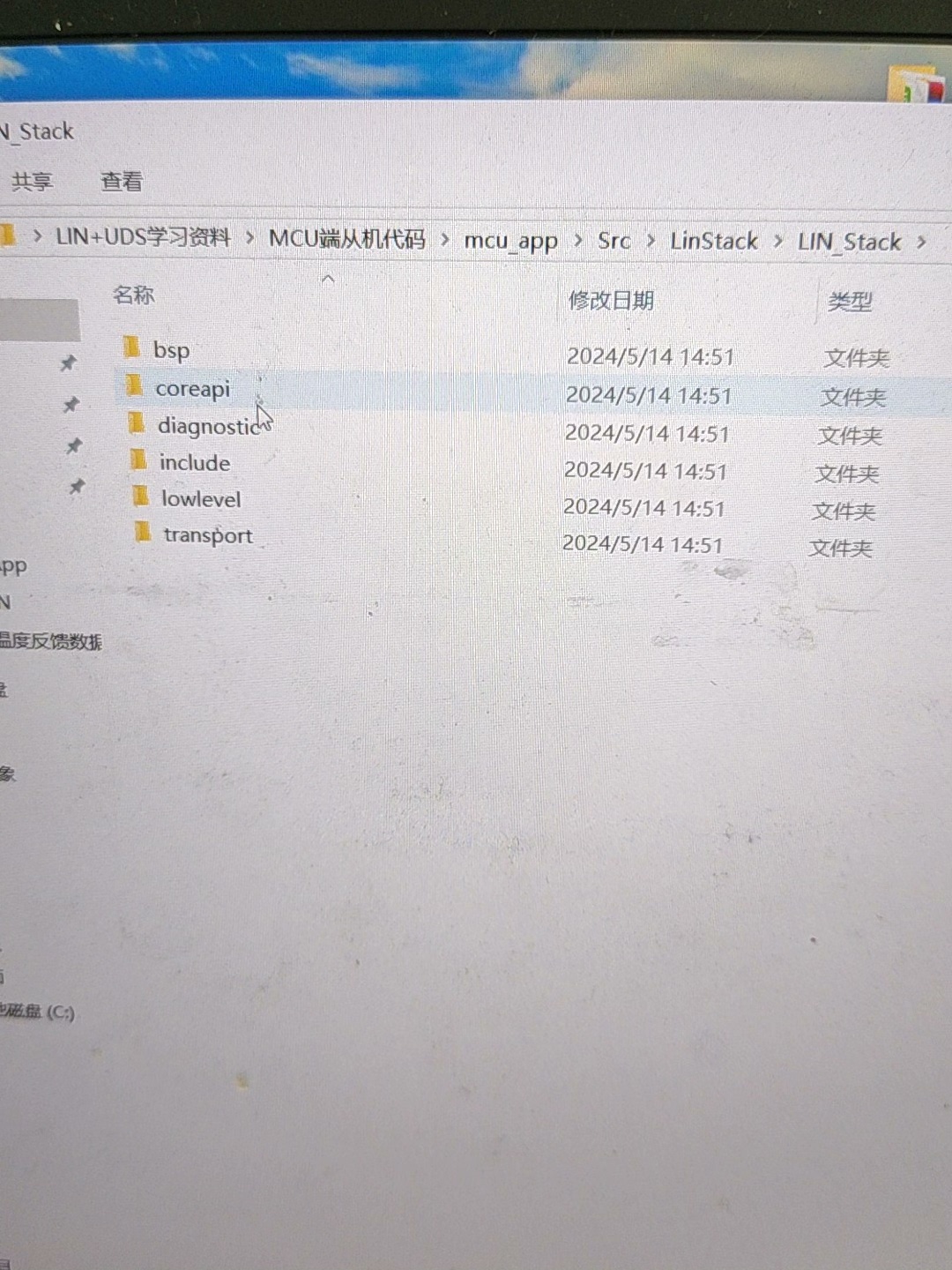

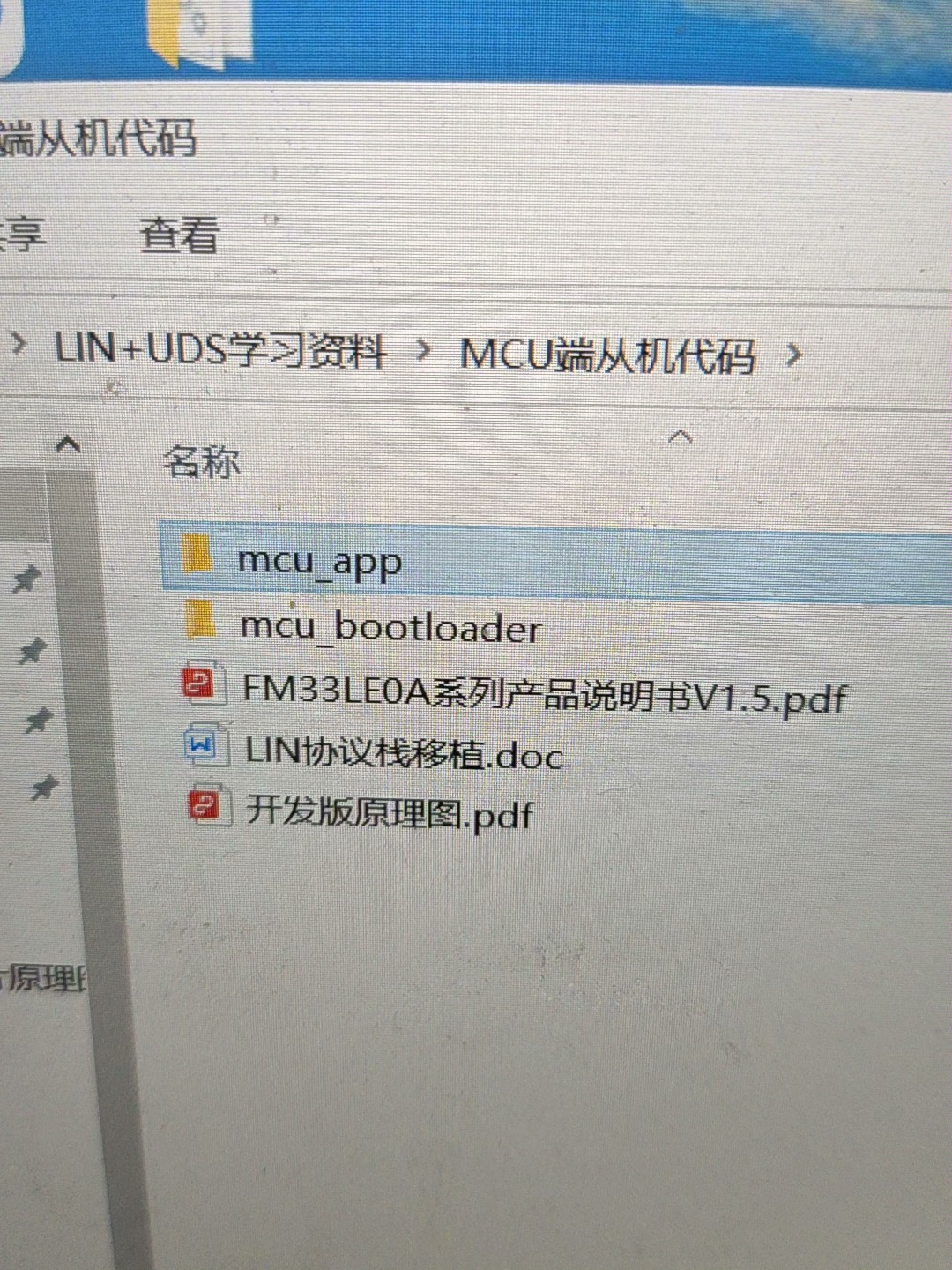

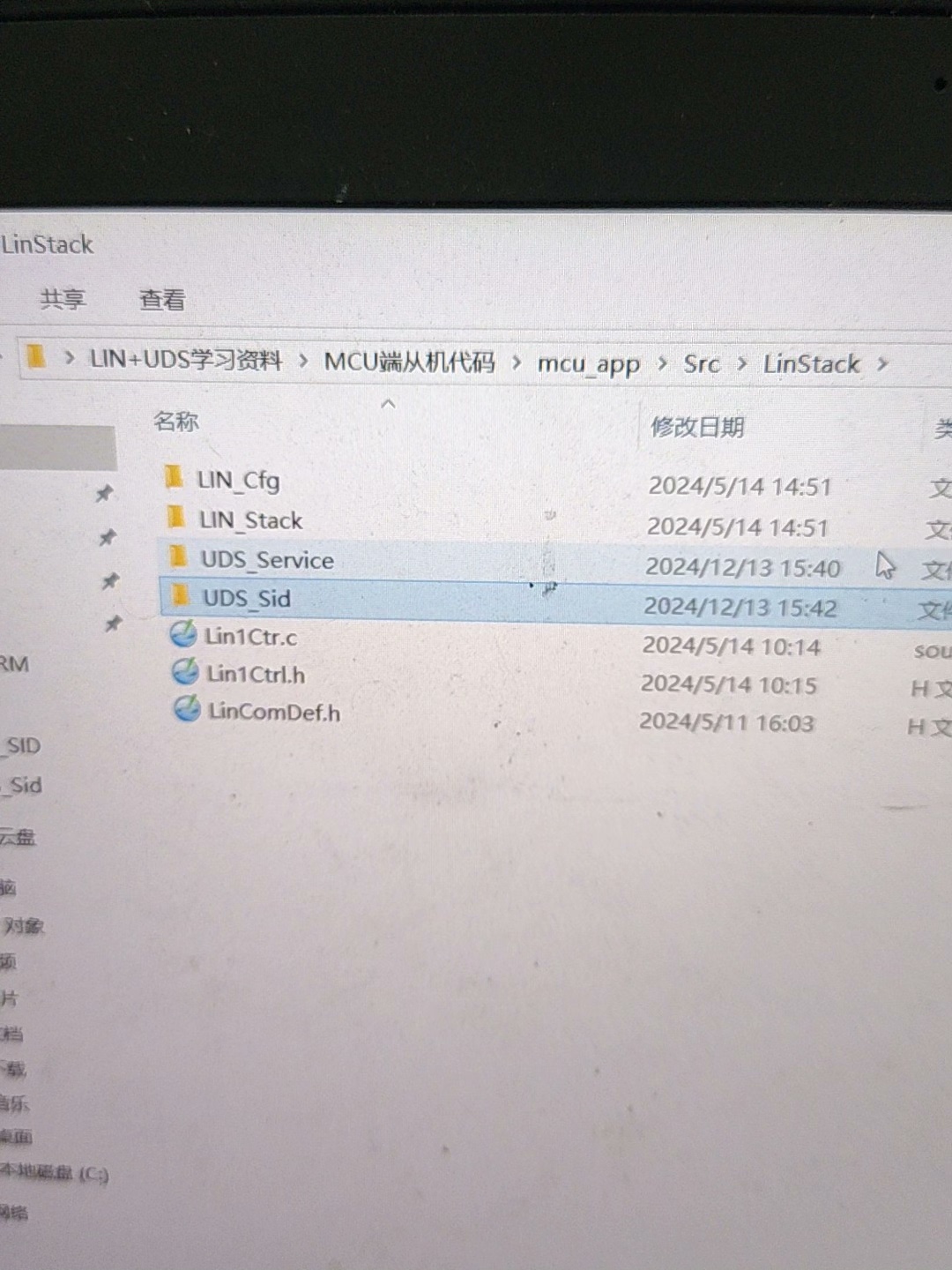

1.2 MCU端代码组织

MCU端代码针对FM33FG0X14A芯片设计，核心文件位于MCU端从机代码-FM33FG0X14A/mcu_app目录，按层级划分为：

• 底层核心：CMSIS标准库文件（corecm0plus.h/corecmFunc.h等），提供内核寄存器操作、中断管理接口
• 芯片驱动：fm33fg0xxa.h/system_fm33fg0xxa.c，定义芯片外设寄存器、时钟配置与系统初始化逻辑
• 外设驱动：fm33fg0xxafladc.h等，提供ADC、Flash等外设的操作接口
• 链接脚本与启动文件：fm33fg04xaflash.ld（内存分区定义）、startupfm33fg0xxa.s（中断向量表与复位逻辑）

二、上位机代码功能深度解析

2.1 应用程序初始化（LinUdsUpgrade.cpp）

CLinUdsUpgradeApp类是上位机应用入口，核心功能通过InitInstance()实现，代码逻辑可拆解为6个关键步骤：

1. 公共控件初始化：
   cpp
INITCOMMONCONTROLSEX InitCtrls;
InitCtrls.dwSize = sizeof(InitCtrls);
InitCtrls.dwICC = ICCWIN95CLASSES;
InitCommonControlsEx(&InitCtrls);

   注册Windows公共控件（如进度条、按钮），确保MFC控件正常显示与交互。

1. MFC环境配置：
   - 启用控件容器：AfxEnableControlContainer()，支持ActiveX控件与复合控件
   - 创建Shell管理器：CShellManager *pShellManager = new CShellManager;，支持Shell树视图/列表视图控件
   - 设置视觉管理器：CMFCVisualManager::SetDefaultManager(RUNTIME_CLASS(CMFCVisualManagerWindows));，适配Windows原生主题

1. 注册表配置：
   cpp
SetRegistryKey(_T("应用程序向导生成的本地应用程序"));

   定义应用程序在注册表中的存储路径，用于保存用户配置（如上次升级参数）。

1. 主对话框创建与显示：
   cpp
CLinUdsUpgradeDlg dlg;
mpMainWnd = &dlg;
INTPTR nResponse = dlg.DoModal();

   创建主升级对话框并以模态方式显示，阻塞后续代码执行直至对话框关闭。

1. 对话框关闭处理：
   - 若用户点击“确定”（nResponse == IDOK）：预留后续业务逻辑扩展（如升级结果统计）
   - 若用户点击“取消”（nResponse == IDCANCEL）：直接关闭对话框
   - 若对话框创建失败（nResponse == -1）：输出调试日志，提示MFC控件配置错误

1. 资源清理：
   cpp
if (pShellManager != nullptr) delete pShellManager;
#if !defined(AFXDLL) && !defined(AFXNOMFCCONTROLSIN_DIALOGS)
ControlBarCleanUp();
#endif

   释放Shell管理器资源，清理控件栏（ControlBar），避免内存泄漏。

2.2 主对话框核心逻辑（LinUdsUpgradeDlg.cpp）

CLinUdsUpgradeDlg是上位机功能核心，封装了升级参数管理、LIN通信交互、升级流程控制等关键功能，以下按代码执行顺序解析核心函数：

2.2.1 对话框初始化（OnInitDialog()）

该函数在对话框创建时执行，完成UI初始化、LIN设备连接与参数默认配置，代码逻辑分为5部分：

1. 系统菜单配置：
   cpp
CMenu* pSysMenu = GetSystemMenu(FALSE);
if (pSysMenu != nullptr) {
CString strAboutMenu;
strAboutMenu.LoadString(IDSABOUTBOX);
if (!strAboutMenu.IsEmpty()) {
pSysMenu->AppendMenu(MFSEPARATOR);
pSysMenu->AppendMenu(MFSTRING, IDMABOUTBOX, strAboutMenu);
}
}

   为系统菜单（窗口右上角“?”）添加“关于”菜单项，点击后弹出CAboutDlg对话框。

1. 窗口图标设置：
   cpp
SetIcon(mhIcon, TRUE); // 大图标
SetIcon(mhIcon, FALSE); // 小图标

   加载应用程序图标（IDR_MAINFRAME），设置窗口标题栏与任务栏图标。

1. UI默认值配置：
   cpp
mSoftwareVer.SetWindowTextW(T("未获取")); // 软件版本初始值
mEditUpgradeNodeAddr.SetWindowTextW(T("7f")); // 节点地址默认0x7F
mBzoneStartAddr.SetWindowTextW(T("00008800")); // B分区起始地址
mBzoneSize.SetWindowTextW(T("00007400")); // B分区大小
mEditLog.SetLimitText(0); // 日志窗口无长度限制

   初始化控件显示值，确保用户无需手动配置即可启动基础升级流程。

1. LIN设备连接：
   cpp
int ret = CLin::connecttoomoss(devidx); // 连接图莫斯设备（devidx=0，默认第一个设备）
if (ret < 0) {
MessageBox(T("请用图莫斯工具连接LIN!"), T("提示"), MBOK | MBICONWARNING);
SendMessage(WMCLOSE);
} else {
ret = CLin::initlin(devidx, channelidx, LINSLAVEMODE, 19200);
if (ret < 0) {
MessageBox(T("LIN 连接失败，请重试！"), T("提示"), MBOK | MBICONWARNING);
SendMessage(WMCLOSE);
}
}

   先扫描USB总线获取图莫斯设备句柄，再初始化LIN总线参数（从机模式、19200bps波特率），连接失败则弹窗提示并关闭应用。

2.2.2 升级文件加载（OnBnClickedButtonLoadfile()）

用户点击“加载文件”按钮触发该函数，实现.bin格式升级文件的选择与信息解析：

1. 文件对话框创建：
   cpp
TCHAR szFilter[] = T("BIN file(.bin)|.bin|所有文件(.)|.||");
CFileDialog fileDlg(TRUE, T("bin"), T("*.bin"), OFNHIDEREADONLY, szFilter, this);
fileDlg.mofn.lpstrTitle = T("打开升级文件");

   创建文件选择对话框，仅显示.bin文件与所有文件，标题为“打开升级文件”。

1. 文件信息解析与显示：
   `cpp
   if (IDOK == fileDlg.DoModal()) {
   filePath = fileDlg.GetPathName(); // 获取文件路径
   CFileStatus fileStatus;
   CFile::GetStatus(filePath, fileStatus); // 获取文件状态

CString fileInfo = _T("升级文件信息：\r\n文件路径：");

fileInfo += filePath;

fileInfo += _T("\r\n文件大小：");

CString size;

size.Format(T("%d Bytes"), fileStatus.msize);

fileInfo += size;

fileInfo += _T("\r\n创建日期：");

CString date = fileStatus.mctime.Format(T("%Y-%m-%d %H:%M:%S"));

fileInfo += date;

mEditUpgradeFilePath.SetWindowTextW(fileInfo); // 显示文件信息

mUpgradeFileTotalSize = _ttoi(size); // 保存文件大小（字节）

mUpgradeFilePath = filePath; // 保存文件路径

}

`

若用户选择文件，通过CFile::GetStatus()获取文件大小、创建时间等信息，显示在mEditUpgradeFilePath控件中，并更新全局变量mUpgradeFileTotalSize与mUpgradeFilePath。

2.2.3 软件版本获取（OnBnClickedButtonGetSwVer()）

用户点击“获取软件版本”按钮触发该函数，通过UDS协议读取MCU端当前固件版本：

1. 节点地址校验：
   cpp
CString upgradeNodeAddr;
mEditUpgradeNodeAddr.GetWindowText(upgradeNodeAddr);
mUpgradeNodeAddr = HexToDem(upgradeNodeAddr);
if (mUpgradeNodeAddr <= 0) {
MessageBox(T("节点地址无效，请输入有效节点地址！"), T("提示"), MBOK | MBICONINFORMATION);
return;
}

   读取用户输入的节点地址，通过HexToDem()函数将16进制字符串转为十进制，若结果≤0则提示无效。

1. UDS指令发送与响应解析：
   cpp
uint8t reqData[] = { 0x22, 0xfb, 0x88 }; // UDS读取数据指令（SID=0x22，数据ID=0xFB88）
int ret = SendDiagFrame(mUpgradeNodeAddr, reqData, 3, respData);
if (ret <= 0) {
MessageBox(T("获取软件版本号命令发送失败，请重试！"), T("提示"), MBOK | MBICONWARNING);
mSoftwareVer.SetWindowTextW(T("获取失败"));
return;
}
// 解析版本号（响应数据第5-7字节分别为主版本、次版本、修订版本）
CString str;
str.Format(_T("%d.%d.%d"), respData[5], respData[6], respData[7]);
mSoftwareVer.SetWindowTextW(str);
ShowRespData(respData, ret); // 显示完整响应数据到日志

   发送UDS读取指令（0x22 FB 88），若发送成功，从响应数据中提取版本号并显示在mSoftwareVer控件，同时通过ShowRespData()输出响应日志。

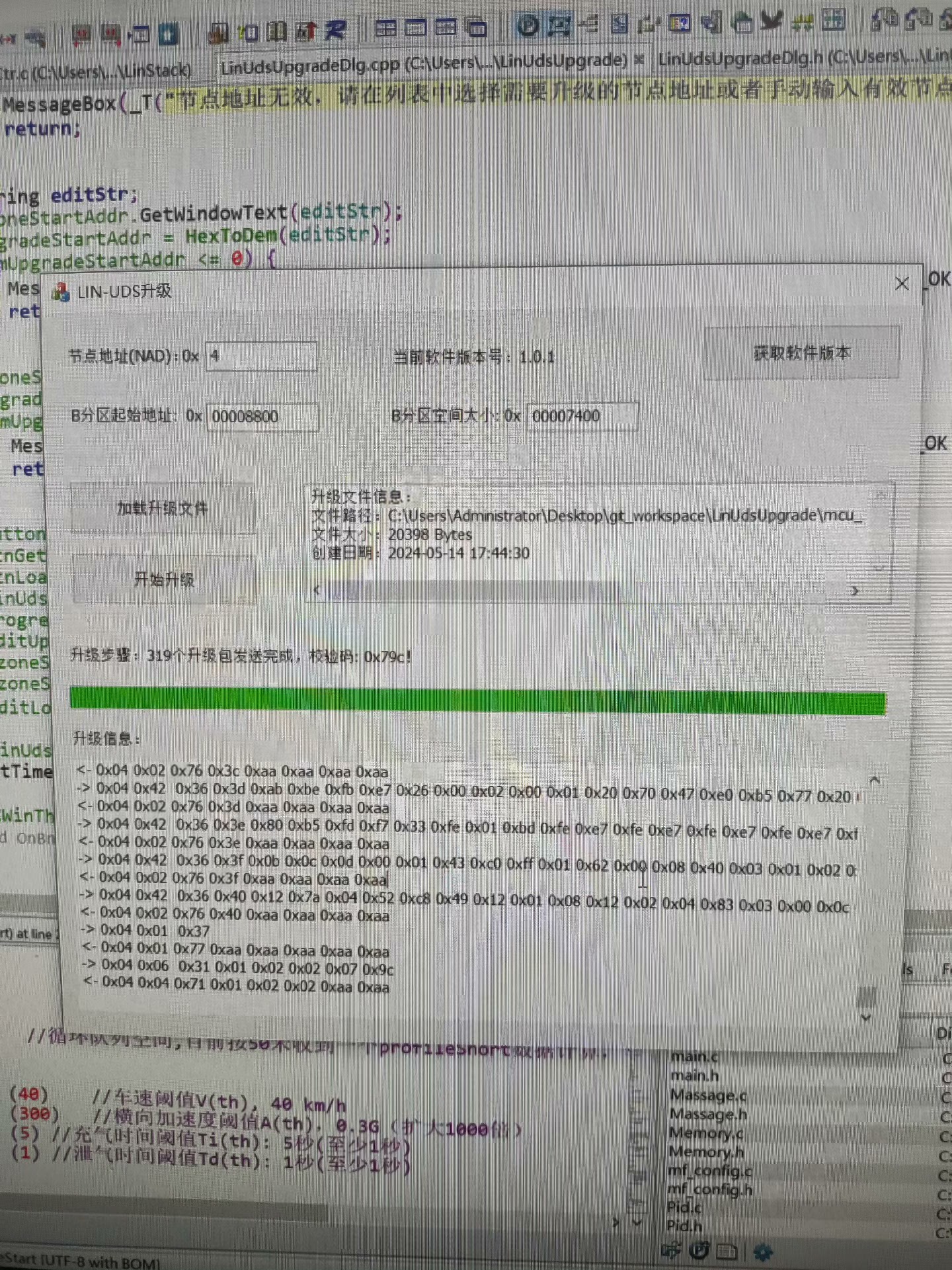

2.2.4 升级启动（OnBnClickedButtonUpgradeStart()）

用户点击“开始升级”按钮触发该函数，完成升级前参数校验并启动升级线程：

1. 参数完整性校验：
   - 节点地址校验：同“获取软件版本”逻辑，确保地址有效
   - B分区起始地址校验：
   cpp
CString editStr;
mBzoneStartAddr.GetWindowText(editStr);
mUpgradeStartAddr = HexToDem(editStr);
if(mUpgradeStartAddr <= 0) {
MessageBox(T("无效的B分区起始地址，请输入有效的16进制数值！"), T("提示"), MBOK | MBICONWARNING);
return;
}

   - B分区大小校验：逻辑同上，确保大小＞0
   - 升级文件校验：需先通过“加载文件”功能配置mUpgradeFilePath，否则后续LoadUpgradeFile()会弹窗提示

1. UI控件禁用与初始化：
   cpp
mButtonUpgradeStart.EnableWindow(0); // 禁用“开始升级”按钮
mBtnGetSwVer.EnableWindow(0); // 禁用“获取版本”按钮
mBtnLoadFile.EnableWindow(0); // 禁用“加载文件”按钮
mEditUpgradeNodeAddr.EnableWindow(0); // 禁用节点地址编辑
mBzoneStartAddr.EnableWindow(0); // 禁用B分区地址编辑
mBzoneSize.EnableWindow(0); // 禁用B分区大小编辑
mProgressUpgradeStep.SetPos(0); // 进度条复位为0
mEditLog.SetWindowTextW(_T("")); // 清空日志窗口
CLinUdsUpgradeDlg::mUpgradeSecCnt = 0; // 升级计时清零

   禁用所有可配置控件，防止升级过程中参数被修改，同时初始化进度条与日志。

1. 升级线程启动：
   cpp
SetTimer(3, 1000, NULL); // 启动定时器（ID=3，1秒触发一次，用于升级计时）
pCWinThread = AfxBeginThread(UpgradeProcessThreadFunc, (LPVOID)this);

   启动定时器记录升级耗时，通过AfxBeginThread()创建升级线程（UpgradeProcessThreadFunc），传入当前对话框指针作为参数。

2.2.5 升级核心线程（UpgradeProcessThreadFunc()）

该线程是升级流程的核心，实现从“会话切换”到“固件传输”再到“系统重启”的全流程，代码逻辑可拆解为13个关键步骤：

1. 升级文件加载与预处理：
   `cpp
   uint8_t *pFileData = pUpgrade->LoadUpgradeFile();
   if(pFileData == NULL) goto FINISH; // 加载失败则退出线程

// 计算升级包总数（64字节/包，余数需补1包）

uint32t pkgtotalnum = pUpgrade->mUpgradeFileTotalSize / UPGRADEPKG_SIZE;

if((pUpgrade->mUpgradeFileTotalSize % UPGRADEPKGSIZE) != 0) pkgtotalnum++;

LIN诊断实现基于UDS协议的OTA升级功能代码及资料（支持AB面升级 ） 产品包括: 1.升级上位机源码； 2.MCU端源码（boot和app），包含LIN协议栈+UDS协议框架（包含常用SID服务代码） 3.LIN学习资料和ISO14229资料 开发板硬件（自行淘宝） 5.根据ldf文件生成满足标准2.1协议代码的配置工具 联系付款后联系我百度下载 （开发版价值一百块左右，MCU为复旦微FM33LE015A车规级芯片，方便移植到其他芯片，我还移植过TI芯片） LIN调试工具为图莫斯USB转LIN工具

`

调用LoadUpgradeFile()加载升级文件，返回文件数据指针，若为NULL则跳转至资源清理步骤；同时计算升级包总数，后续按包传输。

1. 切换至扩展会话：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(T("切换到扩展会话..."));
uint8t reqData[256] = { 0x10, 0x03 }; // UDS会话控制指令（SID=0x10，子功能=0x03）
int ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 2, respData);
if (ret <= 0 || respData[2] == NEGATIVERSP) {
// 处理发送失败或负响应（如服务不支持）
CString info;
info.Format(T("切换扩展会话失败，错误码: %d！"), ret);
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(info);
goto FINISH;
}
pUpgrade->ShowRespData(respData, ret);

   发送UDS会话切换指令（0x10 03），切换至扩展会话；若发送失败或收到负响应（0x7F开头），则提示错误并退出。

1. 停用DTC存储：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(_T("停用DTC存储功能..."));
reqData[0] = 0x85; reqData[1] = 0x02; // UDS控制DTC指令（SID=0x85，子功能=0x02）
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 2, respData);
// 错误处理逻辑同上，失败则退出

   发送UDS指令（0x85 02）停用DTC存储，避免升级过程中因硬件状态变化触发故障码。

1. 切换至编程会话：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(_T("切换到编程会话..."));
reqData[0] = 0x10; reqData[1] = 0x02; // 子功能=0x02，切换至编程会话
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 2, respData);
// 错误处理逻辑同上

   发送UDS指令（0x10 02）切换至编程会话，进入固件更新模式。

1. 请求安全种子：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(T("请求安全种子..."));
reqData[0] = 0x27; reqData[1] = 0x01; // UDS安全访问指令（SID=0x27，子功能=0x01）
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 2, respData);
if (ret > 0 && respData[2] != NEGATIVERSP) {
// 提取种子（响应数据第4-7字节为32位种子）
securityseed = respData[4] << 24 | respData[5] << 16 | respData[6] << 8 | respData[7];
} else {
// 处理负响应（如安全访问被拒绝）
pUpgrade->ShowNCRInfo(respData[3], (enUDSNCR)respData[4]);
goto FINISH;
}

   发送UDS安全访问指令（0x27 01）请求种子，若成功则提取32位种子值，用于后续密钥计算。

1. 发送安全密钥：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(T("发送安全秘钥..."));
uint32t securitykey = ~securityseed; // 密钥 = 种子按位取反
reqData[0] = 0x27; reqData[1] = 0x02; // 子功能=0x02，发送密钥
reqData[2] = securitykey >> 24; // 密钥第1字节
reqData[3] = securitykey >> 16; // 密钥第2字节
reqData[4] = securitykey >> 8; // 密钥第3字节
reqData[5] = securitykey & 0xff; // 密钥第4字节
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 6, respData);
// 错误处理逻辑同上，若密钥不匹配则提示“密钥无效”

   计算密钥（种子按位取反），发送UDS指令（0x27 02）将密钥传输至MCU，验证通过后解锁敏感操作权限。

1. 检查升级条件：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(_T("检查升级条件..."));
reqData[0] = 0x31; reqData[1] = 0x01; reqData[2] = 0x02; reqData[3] = 0x03;
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 4, respData);
// 错误处理逻辑同上，检查电压、温度等升级条件是否满足

   发送UDS指令（0x31 01 02 03）检查MCU端升级条件（如供电电压、芯片温度），确保满足Flash操作要求。

1. 擦除B分区：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(_T("擦除升级分区..."));
reqData[0] = 0x31; reqData[1] = 0x01;
reqData[2] = 0xff; reqData[3] = 0x00; // 子功能=0xFF00，擦除分区
reqData[4] = 0x44; // 地址/大小格式：4字节地址+4字节大小
// 填充B分区起始地址（4字节）
reqData[5] = pUpgrade->mUpgradeStartAddr >> 24;
reqData[6] = pUpgrade->mUpgradeStartAddr >> 16;
reqData[7] = pUpgrade->mUpgradeStartAddr >> 8;
reqData[8] = pUpgrade->mUpgradeStartAddr & 0xff;
// 填充B分区大小（4字节）
reqData[9] = pUpgrade->mUpgradeSpaceSize >> 24;
reqData[10] = pUpgrade->mUpgradeSpaceSize >> 16;
reqData[11] = pUpgrade->mUpgradeSpaceSize >> 8;
reqData[12] = pUpgrade->mUpgradeSpaceSize & 0xff;
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 13, respData);
// 错误处理逻辑同上，擦除失败则提示“编程失败”

   发送UDS擦除指令，携带B分区起始地址与大小，MCU端接收后执行Flash分区擦除操作。

1. 请求下载：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(T("请求下载..."));
reqData[0] = 0x34; reqData[1] = 0x00; // UDS请求下载指令（SID=0x34）
reqData[2] = 0x44; // 地址/大小格式：4字节地址+4字节大小
// 填充B分区起始地址与大小（同擦除步骤）
reqData[3] = pUpgrade->mUpgradeStartAddr >> 24;
// ... 省略地址与大小填充代码 ...
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 11, respData);
if (ret > 0 && respData[2] != NEGATIVERSP) {
// 校验升级包大小（响应数据第3字节高4位表示包大小字节数）
uint8t pkglenbyte = respData[3] >> 4;
uint8t pkglen = 0;
for(uint8t i = 0; i < pkglenbyte; i++) {
pkglen = (respData[4 + i] << ((pkglenbyte - i - 1) * 8));
}
if((pkglen-2) != UPGRADEPKGSIZE) {
CString info;
info.Format(T("升级包大小不匹配: %d！"), pkglen);
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(info);
goto FINISH;
}
}

   发送UDS请求下载指令（0x34），协商升级包大小；MCU端返回支持的包大小，需与上位机配置的64字节/包一致，否则升级终止。

1. 循环发送升级包：
   cpp
ret = pUpgrade->LoopSendPkgData(pFileData, pkgtotalnum);
if(ret < 0) goto FINISH;

   调用LoopSendPkgData()函数循环发送所有升级包，每包64字节，支持重传机制（最多10次），实时更新进度条。

1. 请求传输退出：
   cpp
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(_T("请求传输退出..."));
reqData[0] = 0x37; // UDS请求传输退出指令（SID=0x37）
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 1, respData);
// 错误处理逻辑同上

   发送UDS指令（0x37）结束固件传输，告知MCU端所有包已发送完成。

1. 发送CRC校验码：
   cpp
// 计算固件CRC校验和（累加所有字节）
uint16t crcsum = 0;
for(int i = 0; i < UPGRADEPKGSIZE * pkgtotalnum; i++) {
crcsum += pFileData[i];
}
// 发送CRC校验指令
reqData[0] = 0x31; reqData[1] = 0x01; reqData[2] = 0x02; reqData[3] = 0x02;
reqData[4] = (crcsum >> 8) & 0xff; // CRC高字节
reqData[5] = crcsum & 0xff; // CRC低字节
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 6, respData);
if (ret > 0 && respData[2] != NEGATIVERSP) {
// 校验通过，更新进度条与状态
CString upgradeInfo;
upgradeInfo.Format(T("%d个升级包发送完成，校验码: 0x%x！"), pkgtotalnum, crcsum);
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(upgradeInfo);
pUpgrade->mProgressUpgradeStep.SetPos(100);
}

   计算固件所有字节的累加和（CRC），发送UDS指令（0x31 01 02 02）至MCU端校验；校验通过则将进度条设为100%。

1. 系统重启与分区切换：
   cpp
INTPTR res = MessageBox(NULL, upgradeInfo, T("确认是否继续升级"), MBSYSTEMMODAL | MBOKCANCEL | MBICONWARNING);
if(res == IDOK) {
// 发送重启指令（SID=0x11，子功能=0x03）
reqData[0] = 0x11; reqData[1] = 0x03;
ret = pUpgrade->SendDiagFrame(pUpgrade->mUpgradeNodeAddr, reqData, 2, respData);
if (ret > 0 && respData[2] != NEGATIVERSP) {
upgradeInfo.Format(_T("升级完成，请点击获取软件版本按钮确认软件版本号！"));
pUpgrade->mStaticUpgradeInfo.SetWindowTextW(upgradeInfo);
}
}

   弹窗提示用户是否重启，点击“确定”后发送UDS重启指令（0x11 03），MCU端复位后将B分区固件拷贝至A分区，完成升级。

2.2.6 辅助功能函数

1. 诊断帧发送（SendDiagFrame()）：
   `cpp
   int CLinUdsUpgradeDlg::SendDiagFrame(uint8t nodeAddr, uint8t pFrameData, int frameLen, uint8t pRespData)
   {
   // 输出发送日志
   CString sendlog;
   sendlog.Format(T("-> 0x%02x 0x%02x "), nodeAddr, frameLen);
   for(int i = 0; i < frameLen; i++) {
   sendlog.Format(T("%s 0x%02x"), sendlog, pFrameData[i]);
   }
   OutputLog(sendlog);

// 最多尝试5次发送

int ret = -1, cnt = 5;

do {

ret = CLin::upgradesendresp(nodeAddr, pFrameData, frameLen, pRespData);

} while (ret <= 0 && cnt-- > 0);

return ret;

}

`

封装LIN通信发送逻辑，输出发送日志至mEditLog控件，支持最多5次重发，确保指令可靠送达。

1. 响应数据显示（ShowRespData()）：
   cpp
void CLinUdsUpgradeDlg::ShowRespData(uint8t *pData, int dataLength)
{
CString hexStr;
hexStr.Format(T("<-"));
for(int i = 0; i < dataLength; i++) {
hexStr.Format(_T("%s 0x%02x"), hexStr, pData[i]);
}
OutputLog(hexStr);
}

   将MCU端响应数据格式化为16进制字符串，通过OutputLog()输出至日志窗口，便于调试。

1. 负响应解析（ShowNCRInfo()）：
   cpp
void CLinUdsUpgradeDlg::ShowNCRInfo(uint8t sid, enUDSNCR ncr)
{
CString info;
switch(ncr) {
case NRCSERVICENOTSUPPORTED:
info.Format(T("SID=0x%x, 协议不支持该服务！"), sid);
break;
case NRCSUBFUNCTIONNOTSUPPORTED:
info.Format(T("SID=0x%x, 不支持当前请求子功能！"), sid);
break;
// ... 省略其他负响应类型处理 ...
default:
info.Format(_T("SID=0x%x, 该服务响应不是协议里已支持的！"), sid);
break;
}
mStaticUpgradeInfo.SetWindowTextW(info);
}

   根据UDS负响应码（NCR）解析具体错误原因，显示在mStaticUpgradeInfo控件，指导用户排查问题。

2.3 LIN通信驱动（CLin.cpp）

CLin类封装LIN设备连接与数据收发逻辑，核心函数包括：

2.3.1 设备连接（connect_toomoss()）

int CLin::connect_toomoss(int usbDevIdx)
{
    // 扫描USB2XX设备（图莫斯设备基于USB2XX芯片）
    int ret = USB_ScanDevice(mDeviceHandle);
    if (ret <= 0) {
        printf("No device connected!\n");
        return -1;
    }
    // 输出设备信息
    printf("当前连接的设备数为：%d\n", ret);
    for (int i = 0; i < ret; i++) {
        printf("DevHandle[%d] = %d\n", i, mDeviceHandle[i]);
    }
    // 打开指定设备（usbDevIdx=0，默认第一个设备）
    bool st = USB_OpenDevice(mDeviceHandle[usbDevIdx]);
    if (!st) {
        printf("Open device error!\n");
        return -1;
    }
    return 0;
}

通过USBScanDevice()扫描USB总线获取图莫斯设备句柄，存储在mDeviceHandle数组；再通过USBOpenDevice()打开指定设备，返回0表示连接成功。

2.3.2 LIN初始化（init_lin()）

int CLin::init_lin(int usbDevIdx, int linChannel, enLIN_MODE mode, int rate)
{
    int ret = LIN_EX_Init(mDeviceHandle[usbDevIdx], linChannel, rate, mode);
    if (ret != LIN_EX_SUCCESS) {
        printf("Config Lin failed!\n");
        return -1;
    }
    return 0;
}

调用LINEXInit()配置LIN总线参数：设备句柄、通道号（默认0）、波特率、工作模式，返回LINEXSUCCESS表示初始化成功。

2.3.3 带响应的发送（upgrade_send_resp()）

int CLin::upgrade_send_resp(uint8_t nodeAddr, uint8_t* pSendData, int sendLen, uint8_t* pRespData)
{
    int usbDevIdx = 0, linChannel = 0;
    LIN_UDS_ADDR UDSAddr;
    UDSAddr.CheckType = 0;       // 校验类型：默认
    UDSAddr.NAD = nodeAddr;      // 节点地址
    UDSAddr.ReqID = 0x3C;        // 请求ID
    UDSAddr.ResID = 0x3D;        // 响应ID
    UDSAddr.STmin = 10;          // 最小发送间隔（10ms）

    // 发送UDS请求
    int ret = LIN_UDS_Request(mDeviceHandle[usbDevIdx], linChannel, &UDSAddr, pSendData, sendLen);
    if (ret != LIN_UDS_OK) return -1;

    // 接收UDS响应（超时100ms）
    uint8_t resData[256];
    ret = LIN_UDS_Response(mDeviceHandle[usbDevIdx], linChannel, &UDSAddr, resData, 100);
    if (ret <= 0) return -2;

    // 从缓冲区提取响应数据
    LIN_EX_MSG LINMsg[1000];
    ret = LIN_UDS_GetMsgFromUDSBuffer(mDeviceHandle[usbDevIdx], linChannel, LINMsg, 100);
    if (ret <= 0) return -3;

    // 输出LIN消息详情（同步字节、PID、数据、校验等）
    for (int i = 0; i < ret; i++) {
        printf("[%d]%s SYNC[%02X] PID[%02X] ", i, MSGTypeStr[LINMsg[i].MsgType], LINMsg[i].Sync, LINMsg[i].PID);
        for (int j = 0; j < LINMsg[i].DataLen; j++) {
            printf("%02X ", LINMsg[i].Data[j]);
        }
        printf("[%s][%02X] [%02d:%02d:%02d.%03d]\n",
               CKTypeStr[LINMsg[i].CheckType], LINMsg[i].Check,
               (LINMsg[i].Timestamp / 3600000) % 60,
               (LINMsg[i].Timestamp / 60000) % 60,
               (LINMsg[i].Timestamp / 1000) % 60,
               (LINMsg[i].Timestamp) % 1000);
    }

    // 拷贝响应数据到输出缓冲区
    memcpy(pRespData, &LINMsg[ret-1].Data[0], LINMsg[ret-1].DataLen);
    return LINMsg[ret-1].DataLen;
}

该函数是LIN通信核心，实现“发送UDS请求-接收响应-解析数据”的完整流程：

1. 配置UDS地址参数（LINUDSADDR），包括节点地址、请求/响应ID、超时时间
2. 调用LINUDSRequest()发送UDS指令
3. 调用LINUDSResponse()接收MCU端响应（超时100ms）
4. 调用LINUDSGetMsgFromUDSBuffer()从设备缓冲区提取LIN消息
5. 输出消息详情（同步字节、PID、数据、校验值、时间戳）
6. 将最后一条消息的Data字段拷贝到pRespData，返回数据长度

三、MCU端核心代码功能解析

3.1 系统初始化（system_fm33fg0xxa.c）

SystemInit()函数是MCU端启动入口，完成时钟配置、外设初始化与安全配置，代码逻辑分为6部分：

1. PAD时钟使能：
   cpp
CMU->PCLKCR1 |= (0x1U << 7);

   使能PAD（引脚）操作时钟，确保GPIO、LIN等外设引脚正常工作。

1. 独立看门狗（IWDT）配置：
   cpp
CMU->PCLKCR1 |= (0x1U << 5); // 使能IWDT时钟
IWDT->SERV = 0x12345A5AU; // 喂狗（防止初始化过程中复位）
IWDT->CR |= 0x07; // 配置看门狗溢出时间（最长）
IWDT->SERV = 0x12345A5AU; // 再次喂狗

   使能IWDT时钟，配置溢出时间并喂狗，确保系统初始化过程中不被看门狗复位。

1. LSCLK（低速时钟）配置：
   cpp
#ifdef USELSCLKCLOCKSRCXTLF
// 配置XTLF（外部低频晶振）引脚
GPIOI->FCR |= 0x0003C000U;
// 使能XTLF，等待稳定
CMU->XTLFCR = 0xE511UL;
while((CMU->XTLFCR & 0x20UL) != 0x20UL && temp++ < 0x6FFFFFFUL) {
if((IWDT->CNT) > 3000UL) IWDT->SERV = 0x12345A5AU;
}
CMU->LSCLKSEL = 0xAA; // LSCLK源为XTLF
#else
CMU->LSCLKSEL = 0x55; // LSCLK源为RCLP（内部低频RC）
#endif

   根据宏定义选择LSCLK源（XTLF或RCLP），配置引脚并等待时钟稳定，同时定期喂狗。

1. PDR（电源-down）与BOR（欠压复位）配置：
   cpp
RMU->PDRCR = 0x07; // 使能所有PDR域
RMU->BORCR = 0x01; // 配置BOR阈值（防止低压工作）

   配置电源管理参数，确保芯片在合理电压范围内工作，避免低压导致的异常。

1. 调试模式配置：
   cpp
DBG->CR = 0x03; // 调试模式下禁用IWDT、WWDT，使能其他外设

   配置调试模式下的外设行为，方便调试过程中观察升级流程。

1. 时钟校准与DMA配置：
   `cpp
   // 加载RCHF（内部高频RC）与RCLP（内部低频RC）校准值
   CMU->RCHFTR = RCHF8MTRIM;
   CMU->RCLPTR = RCLPTRIM;

// 配置DMA通道7（Flash->RAM传输）

CMU->PCLKCR2 |= (0x1U << 4); // 使能DMA时钟

DMA->CH7CR |= (0x1U << 10); // 配置通道7为Flash到RAM模式

CMU->PCLKCR2 &= ~(0x1U << 4); // 关闭DMA时钟

// 更新系统核心时钟

SystemCoreClockUpdate();

IWDT->SERV = 0x12345A5AU; // 最后一次喂狗

`

加载工厂校准的时钟参数，确保时钟精度；配置DMA通道7用于后续Flash数据传输；更新系统核心时钟值，完成初始化。

3.2 Flash分区与升级支撑

MCU端Flash采用物理双分区设计，A分区为当前运行固件，B分区为升级备用分区，核心参数与上位机配置一致：

• A分区：起始地址0x00000000，大小0x00008800（34KB）
• B分区：起始地址0x00008800，大小0x00007400（29KB）

Flash操作通过芯片专用驱动实现，支持以下核心功能：

1. 分区擦除：接收上位机UDS擦除指令（0x31 01 FF 00）后，按页擦除B分区，确保无残留数据
2. 数据写入：接收上位机UDS数据传输指令（0x36+包ID）后，将64字节数据写入B分区指定地址
3. CRC校验：接收上位机UDS校验指令（0x31 01 02 02）后，计算B分区所有字节的累加和，与上位机发送的CRC对比，返回校验结果
4. 分区切换：接收上位机UDS重启指令（0x11 03）后，复位系统，启动时检测B分区升级标志与CRC结果，若有效则将B分区数据拷贝至A分区，完成升级

四、系统核心技术特性总结

1. 双分区安全升级：采用物理双分区设计，升级过程不影响A分区运行固件，升级失败可回退，避免设备砖化
2. 标准化UDS协议：遵循ISO 14229协议，支持会话控制、安全访问、数据传输等核心服务，兼容性强
3. 可靠通信机制：LIN总线支持重传（最多5次）与超时处理（100ms），升级包传输支持10次重传，确保数据可靠
4. 完整参数校验：节点地址、分区地址、升级包大小等参数均需通过16进制校验，避免配置错误
5. 详细日志输出：上位机实时输出发送/接收数据、升级状态、错误原因，便于调试与问题定位
6. 安全访问控制：通过“种子-密钥”机制解锁敏感操作，密钥采用种子按位取反（实际应用可扩展为AES加密），防止未授权升级
