——从代码实现视角剖析 Bootloader 与 APP 协同工作机制

---

引言

在嵌入式系统开发中，远程固件升级（Firmware Over-The-Air, FOTA）能力是产品可维护性与生命周期管理的关键。本文聚焦于一套基于 STM32F407（正点原子探索者开发板）与 CAN 总线 的完整固件升级方案，深入剖析其 Bootloader 与 APP 双区协同架构 的代码实现细节。该方案不仅逻辑清晰、可靠性高，且具备良好的工程可移植性，适用于工业控制、车载设备等对稳定性要求严苛的场景。

STM32F4的CAN升级方案 bootloader源代码，对应测试用app源代码，都是keil工程，代码有备注，也有使用说明。 带对应上位机可执行文件。 上位机vs2013开发(默认exe，源代码需要额外拿)

本文将严格依据所提供的 说明文档.txt、说明文档2.txt 以及 A049STM32F4的CAN升级方案merged.txt 中的代码片段，逐层解读其核心机制，重点落在 代码逻辑、内存布局、协议交互与状态控制 上。

---

一、系统整体架构与内存规划

1.1 Flash 地址空间划分

系统采用 双区架构，将内部 Flash 划分为两个逻辑区域：

• Bootloader 区：起始地址 0x08000000（MCU 默认复位向量地址）
• APP 区：起始地址 0x08008000（偏移 32KB）
• 标志位区：关键控制地址 APPEXEFLAG_ADDR = 0x08007800

该标志位位于 Bootloader 与 APP 之间的 **保留扇区**（通常为 Sector 3），用于指示 APP 是否处于“可执行”状态。

在 main.h 中明确定义：

#define APP_START_ADDR      ((uint32_t)0x08008000)
#define APP_EXE_FLAG_ADDR   ((uint32_t)0x08007800)

1.2 标志位状态机设计

标志位采用 32 位魔数 实现状态控制：

值	含义	行为
0xFFFFFFFF	Flash 擦除态（初始/无效）	APP 首次运行时写入有效标志
0x78564312	APP 可执行标志	Bootloader 跳转至 APP
其他值（如 0x00000000）	升级中或无效	Bootloader 不跳转，进入升级监听

该设计确保 无论 APP 是否存在或损坏，系统始终可进入 Bootloader 接收升级指令，这是本方案的核心鲁棒性保障。

---

二、Bootloader 启动与跳转逻辑

2.1 复位入口行为

Bootloader 的 main() 函数（或等效启动逻辑）首先检查标志位：

// 伪代码，源自说明文档
if (*(uint32_t*)APP_EXE_FLAG_ADDR == 0x78564312) {
    CAN_BOOT_JumpToApplication(APP_START_ADDR);
} else {
    // 进入 CAN 升级监听主循环
    CAN_Bootloader_Main();
}

2.2 跳转函数实现细节

在 A049...merged.txt 中可见跳转函数原型：

void CAN_BOOT_JumpToApplication(__IO uint32_t Addr)
{
    pFunction Jump_To_Application;
    __IO uint32_t JumpAddress;

    // 校验栈顶地址是否合法（位于 SRAM）
    if (((*(__IO uint32_t*)Addr) & 0x2FFE0000) == 0x20000000) {
        JumpAddress = *(__IO uint32_t*)(Addr + 4); // 复位向量 = 第二个字
        Jump_To_Application = (pFunction)JumpAddress;

        // 重定向中断向量表
        SCB->VTOR = Addr;

        // 设置主栈指针（MSP）
        __set_MSP(*(__IO uint32_t*)Addr);

        // 跳转
        Jump_To_Application();
    }
}

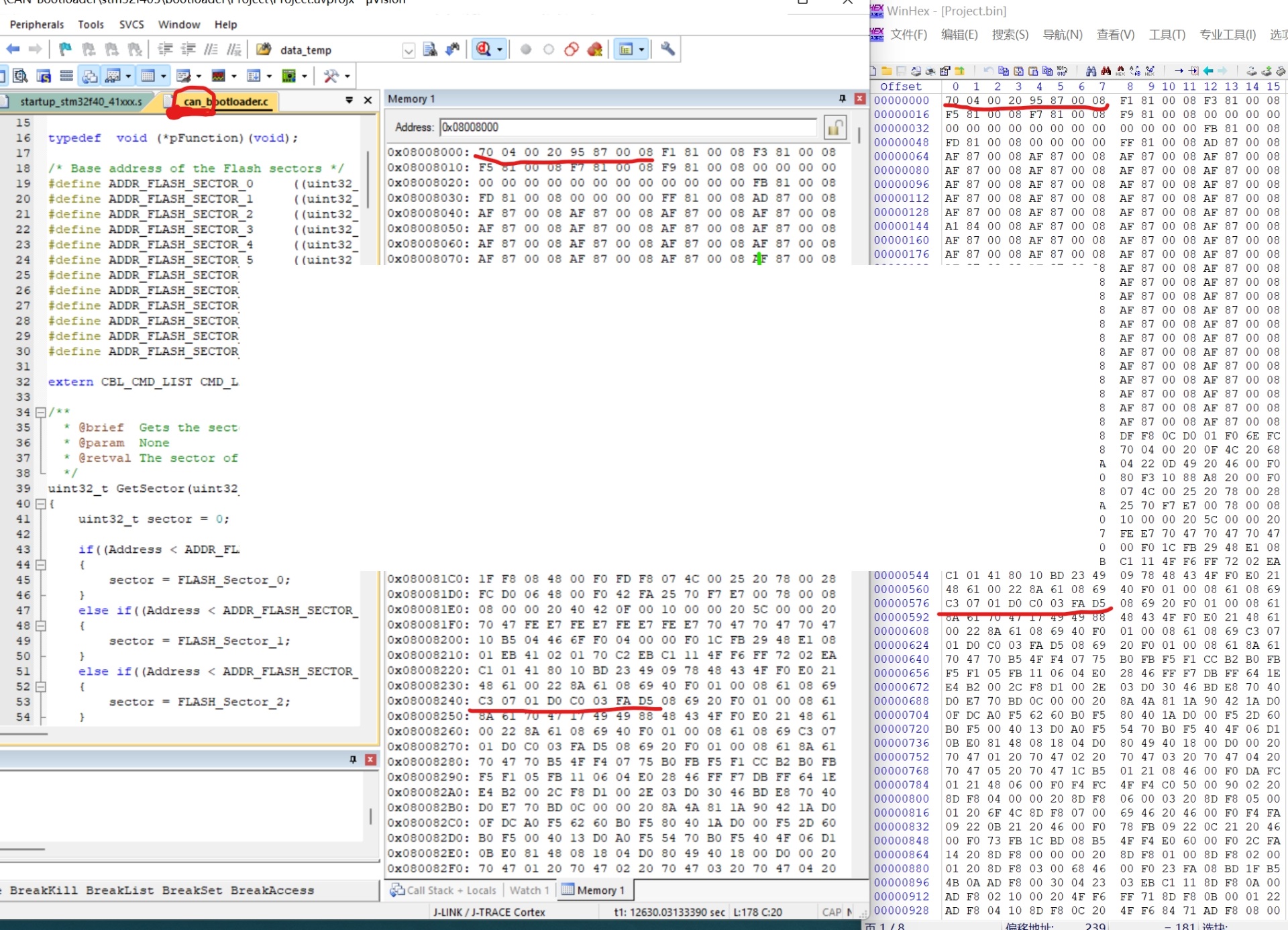

关键点：

• 检查 APP 起始地址的 栈顶值 是否落在 SRAM 区（0x20000000~0x2001FFFF），防止跳转到非法地址。
• 显式设置 SCB->VTOR 以重定向中断向量表，避免中断服务例程错乱。
• 使用函数指针跳转，实现干净的上下文切换。

---

三、APP 的自举与标志位管理

3.1 APP 启动流程

APP 的 main() 函数（见 app\User\main.c）首先重定向向量表，并检查标志位：

int main(void)
{
    SCB->VTOR = FLASH_BASE | 0x8000; // 0x08008000

    // 首次运行：写入执行标志
    if (*((uint32_t *)APP_EXE_FLAG_ADDR) == 0xFFFFFFFF) {
        Write_Flash(APP_EXE_FLAG_ADDR, 0x78564312);
    }

    // 正常业务逻辑 + CAN 指令监听
}

此处 `Write_Flash()` 应封装对内部 Flash 的编程操作（需先解锁、擦除扇区、写入、再上锁）。

3.2 APP 必须响应的指令

尽管 APP 是业务主体，但仍需实现两个关键 CAN 指令（见 can_app.c）：

• CMD_List.Check：返回固件版本与类型，供上位机识别设备状态。
• CMD_List.Excute：收到后擦除标志位并软件复位，强制下次启动进入 Bootloader。

// APP 中的 CMD_List.Excute 处理逻辑（伪代码）
if (can_cmd == CMD_List.Excute) {
    Erase_Flash_Sector(APP_EXE_FLAG_ADDR); // 擦除标志位所在扇区
    NVIC_SystemReset(); // 软件复位
}

这使得上位机可在 APP 运行时发起升级流程，实现 无缝切换至 Bootloader。

---

四、CAN 通信协议与指令处理

4.1 设备地址生成机制

设备 CAN ID 由芯片唯一 ID 动态计算（见 ReadCANAddress()）：

uint16_t Read_CAN_Address(void)
{
    uint32_t sn = *(__IO uint32_t*)(0x1FFF7A10) +
                  *(__IO uint32_t*)(0x1FFF7A14) +
                  *(__IO uint32_t*)(0x1FFF7A18);
    uint32_t addr = (sn>>24) + (sn>>16) + (sn>>8) + sn;
    addr = 0x0134; // 实际使用中可固定或保留计算
    return addr;
}

该函数返回 16 位地址，用于构建 **29 位扩展帧 ID**。

4.2 扩展帧 ID 编码规则

CAN 报文使用 29 位扩展 ID，格式如下：

[31:16] = 设备地址（16位）
[15:4]  = 保留
[3:0]   = 命令码（4位）

在代码中体现为：

#define CMD_WIDTH 4
TxMessage.ExtId = (CAN_BOOT_GetAddrData() << CMD_WIDTH) | CMD_List.Write;

4.3 核心指令集（CBL_CMD_LIST）

在 can_app.h 中定义结构体：

typedef struct _CBL_CMD_LIST {
    unsigned char Erase;        // 0x00
    unsigned char WriteInfo;    // 0x01
    unsigned char Write;        // 0x02
    unsigned char Check;        // 0x03
    unsigned char SetBaudRate;  // 0x04
    unsigned char Excute;       // 0x05
    unsigned char CmdSuccess;   // 0x08
    unsigned char CmdFaild;     // 0x09
} CBL_CMD_LIST;

4.4 关键指令处理逻辑（Bootloader 侧）

（1）`Erase` 指令

// 擦除 APP 区域（0x08008000 起始的多个扇区）
CAN_BOOT_ErasePage(APP_START_ADDR, APP_END_ADDR);

（2）`WriteInfo` 指令

// 解析起始偏移与总长度
addr_offset = (Data[0]<<24) | ... | Data[3];
data_size   = (Data[4]<<24) | ... | Data[7];
start_addr  = APP_START_ADDR + addr_offset;

（3）`Write` 指令（带 CRC 校验）

// 累积数据至缓冲区 data_temp[1026]
for(i=0; i<pRxMessage->DLC; i++) {
    data_temp[data_index++] = pRxMessage->Data[i];
}

// 数据收满后校验并写入 Flash
if (data_index >= data_size) {
    crc_data = crc16_ccitt(data_temp, data_size - 2);
    if (crc_data == ((data_temp[data_size-2]<<8) | data_temp[data_size-1])) {
        FLASH_Unlock();
        ret = CAN_BOOT_ProgramDatatoFlash(start_addr, data_temp, data_size-2);
        FLASH_Lock();
        // 再次 CRC 校验写入结果
    }
}

**注意**：每包数据包含 **2 字节 CRC16-CCITT 校验码**，确保传输与写入双重可靠性。

（4）`Excute` 指令

// 擦除标志位所在扇区（0x08007800）
Erase_Flash_Sector(APP_EXE_FLAG_ADDR);
// 软件复位
NVIC_SystemReset();

---

五、应答机制与通信优化

文档明确指出：

“引导程序中的所有的应答报文，都是为了测试加的，完全可以不用应答报文，直接用 ID 区别正确和错误的应答，即就是 `TxMessage.DLC = 0;`”

这意味着：

• 成功应答：发送 ExtId = (addr << 4) | CmdSuccess，DLC = 0
• 失败应答：发送 ExtId = (addr << 4) | CmdFaild，DLC = 0

优势：

• 无数据负载，节省总线带宽
• 通过 ID 直接判断结果，简化上位机解析逻辑

---

六、工程配置要点

6.1 APP 工程链接脚本（`.sct` 文件）

在 app\Project\Output\Project.sct 中：

LR_IROM1 0x08008000 0x00100000 {
    ER_IROM1 0x08008000 0x00100000 {
        *.o (RESET, +First)
        *(InRoot$$Sections)
        .ANY (+RO)
        .ANY (+XO)
    }
}

确保代码从 0x08008000 开始链接。

6.2 Bootloader 工程

• 默认从 0x08000000 链接
• 实现 Flash 擦写、CAN 驱动、跳转逻辑
• 不包含复杂业务，保持精简

---

七、总结：代码设计的工程智慧

本方案的代码实现体现了以下工程思想：

1. 状态驱动：通过单一标志位控制启动路径，逻辑清晰无歧义。
2. 双重校验：传输 CRC + 写入后 CRC，确保固件完整性。
3. 协议极简：利用 CAN ID 编码命令与状态，无冗余数据。
4. 双向控制：Bootloader 与 APP 均响应关键指令，支持运行时升级。
5. 安全跳转：校验栈顶地址、重定向 VTOR、设置 MSP，防止跳转崩溃。

该代码不仅是一套功能完整的升级方案，更是一份优秀的嵌入式系统设计范本，值得在实际项目中借鉴与复用。
