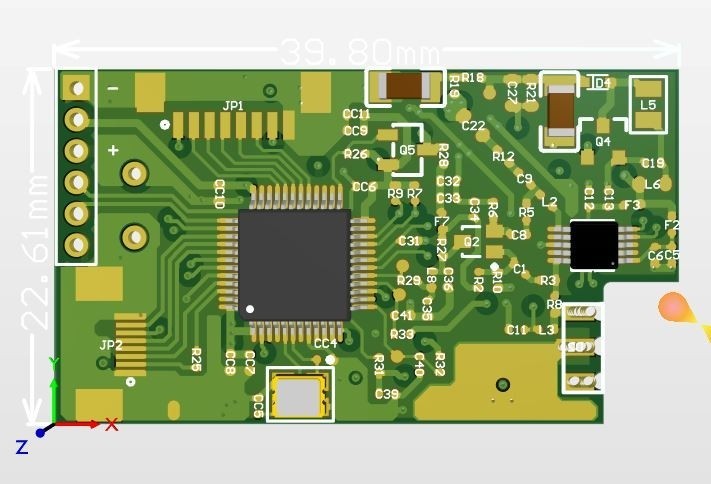

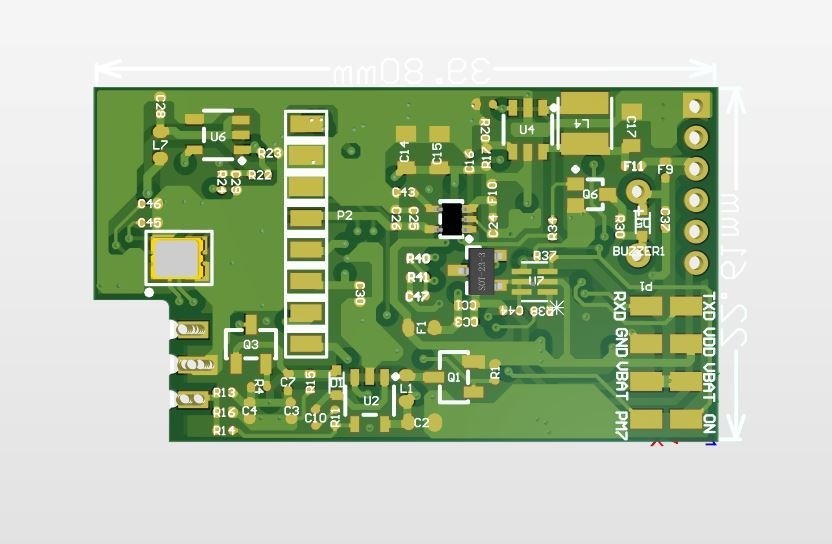

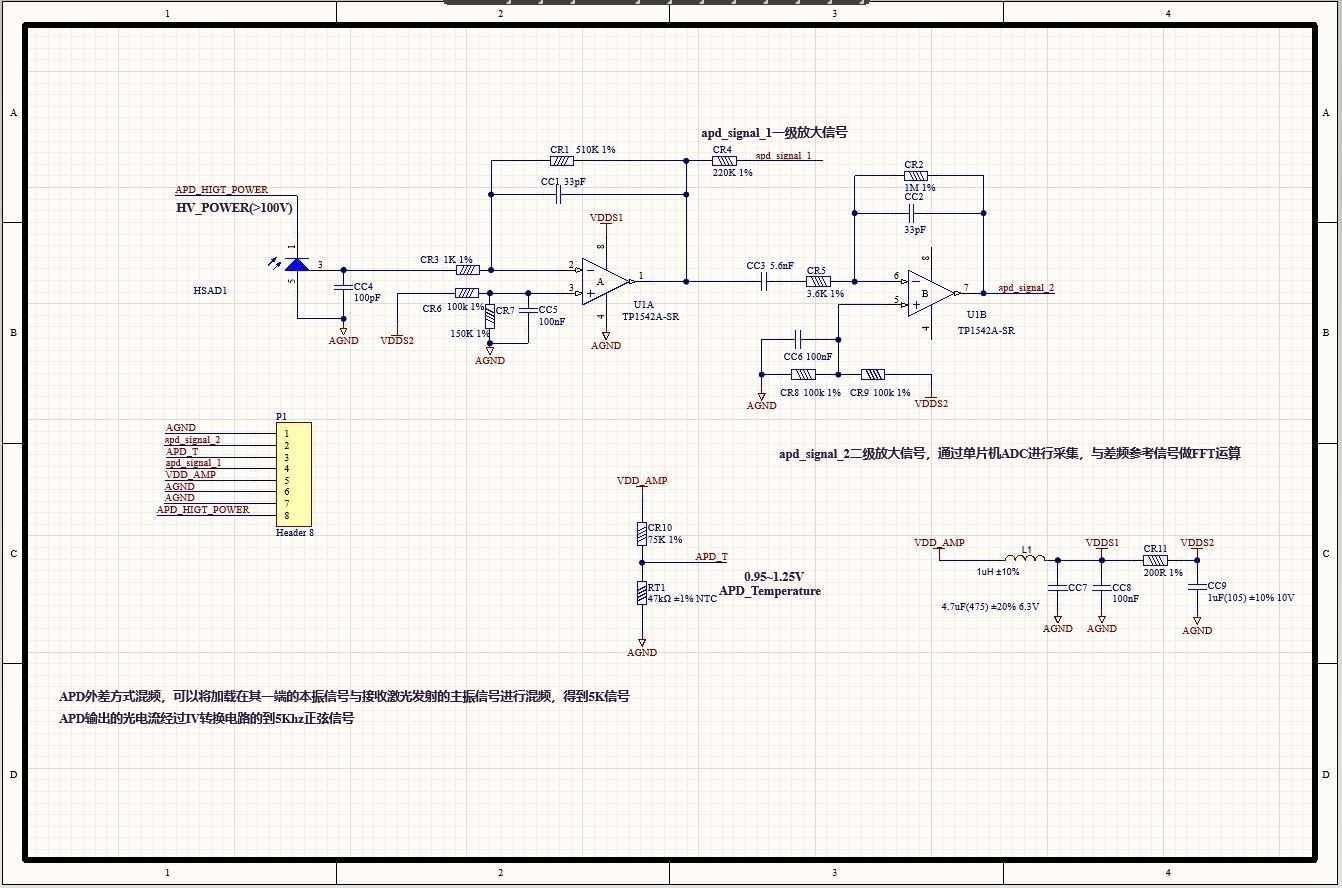

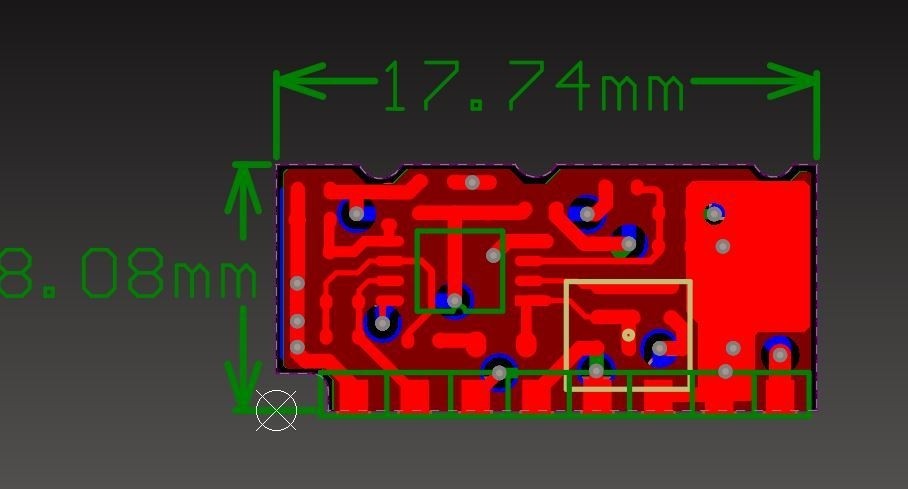

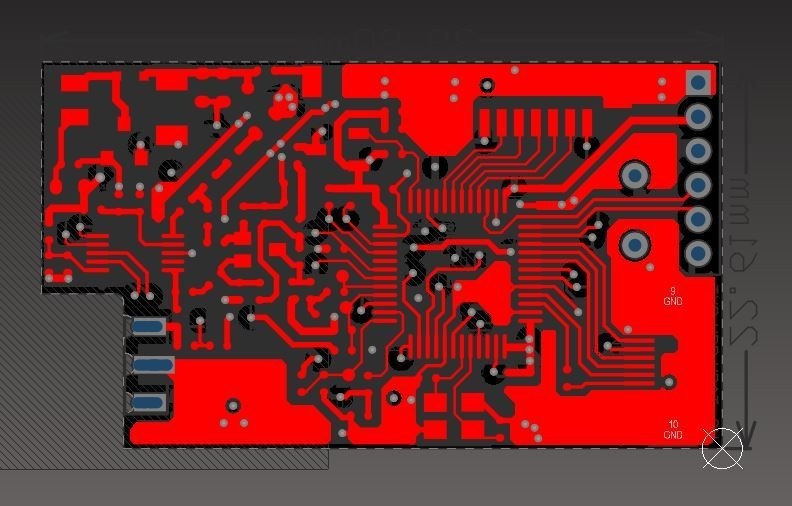

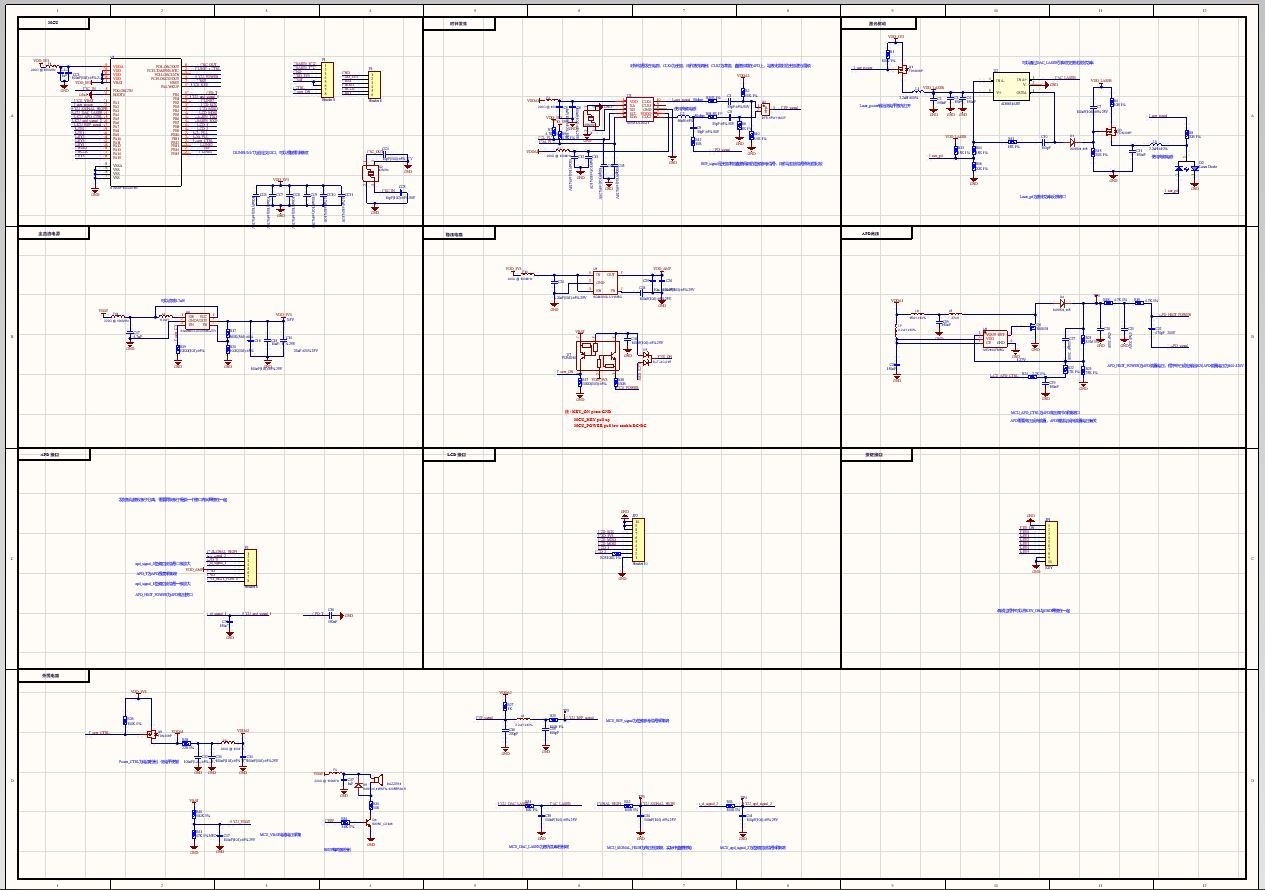

低成本单发单收激光测距传感器方案 低成本单发单收激光测距全套方案，包括原理图、源代码、PCB、BOM、光学部分资料，结构、特殊元件数据手册及供应商联系方式，提供调试技术文档。 全套方案已成功打板验证，实现0.05~50m测量范围，精度在+/—1.5mm，激光波长635~650nm，功率《1mW。 方案预留了SPI LCD显示屏接口、按键接口、TTL串口，可通过串口助手看到测量数据，可自行DIY或者商业开发。

一、系统概述

本软件系统基于STM32F10x系列微控制器开发，专为低成本单发单收激光测距传感器设计，提供从硬件初始化、信号采集、数据处理到距离计算的全流程解决方案。系统采用CMSIS Cortex-M3核心驱动架构，整合了多模块协同工作，实现了高精度、高可靠性的激光测距功能，可广泛应用于工业检测、智能传感等场景。

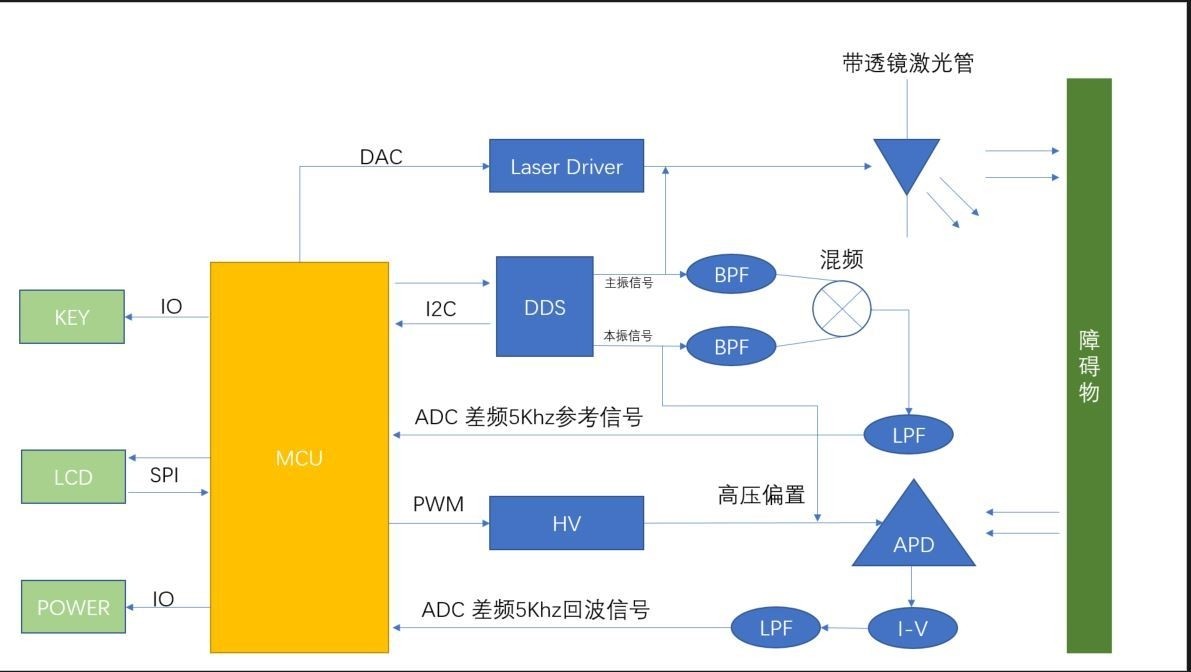

二、核心功能架构

系统功能架构分为五大核心模块，各模块层层递进、协同工作，构成完整的测距流程：

（一）硬件抽象层

1. 核心驱动初始化
   - 基于CMSIS标准实现Cortex-M3内核底层驱动，包括栈指针管理、中断控制器（NVIC）、系统控制块（SCB）、系统滴答定时器（SysTick）等核心组件的配置，为上层应用提供统一的硬件访问接口。
   - 支持ARM Compiler、IAR Compiler、GNU Compiler等多种编译器，确保代码的跨编译工具兼容性。
2. 外设配置管理
   - 完成GPIO、ADC、DAC、DMA、UART、I2C等外设的初始化配置，其中GPIO负责激光发射、电源控制等信号的输入输出；ADC用于回波信号和参考信号的采集；DAC用于控制APD（雪崩光电二极管）电压和激光驱动电压。
   - 实现时钟系统配置，支持HSI内部时钟和HSE外部时钟两种模式，通过PLL倍频生成24MHz系统主时钟，为各外设提供稳定的时钟源。

（二）信号采集模块

1. 采集参数配置
   - 支持灵活的采样参数配置，包括采样频率（50kHz~350kHz可调）、采样点数（120~250点可选）、采样时间（1.5周期~239.5周期可调），可根据实际应用场景切换快速采集或高精度采集模式。
   - 定义了双频/单频工作模式，双频模式下信号频率为10kHz，单频模式下为5kHz，通过频率切换提升测距适应性。
2. 多通道数据采集
   - 采用ADC+DMA的高效采集方案，通过TIM1定时器触发ADC转换，实现回波信号和参考信号的同步采集，采集数据通过DMA直接存储至内存缓冲区，减少CPU占用。
   - 设计3个独立的数据缓冲区，分别存储3种不同频率下的采集数据，为多频测距算法提供数据支撑。
3. 采集控制逻辑
   - 实现采集前准备、采集启动、采集完成中断处理的完整流程，通过DMA传输完成中断标记采集状态，确保数据采集的完整性和时序准确性。
   - 支持采集参数动态调整，可根据环境变化和测量需求实时修改采样频率、采样点数等关键参数。

（三）数据处理模块

1. Goertzel算法实现
   - 集成Goertzel算法用于特定频率信号的提取与分析，通过预计算正弦/余弦系数表优化运算效率，快速获取信号的振幅和相位信息。
   - 对采集到的回波信号和参考信号进行相位差计算，为距离解算提供核心数据，相位分辨率可达0.1°。
2. 数据校准与补偿
   - 实现温度补偿机制，通过采集APD温度传感器数据，基于多项式拟合算法修正温度对相位测量的影响，提升环境适应性。
   - 支持APD电压校准和振幅补偿，根据APD工作电压和信号振幅动态调整计算参数，减少硬件特性波动带来的测量误差。
3. 相位预处理
   - 提供相位平均值计算和零交叉处理功能，通过多次采样平均降低随机噪声影响，对零交叉相位数据进行特殊处理，避免相位突变导致的测距错误。

（四）距离计算模块

1. 多频测距融合
   - 基于3种不同频率（162.5MHz、191.5MHz、193.5MHz）的相位数据，采用多频融合算法消除距离模糊性，提升测量范围和测量精度。
   - 先通过双频数据计算粗略距离，再结合第三频率数据进行精确修正，实现大范围、高精度的距离解算。
2. 距离解算逻辑
   - 实现基于波长的相位距离转换算法，根据信号相位差和激光波长计算实际距离，支持距离结果的单位转换和精度优化。
   - 采用暴力搜索结合表格校验的方式优化距离解算效率，在保证计算精度的同时降低系统运算负荷。
3. 结果优化处理
   - 对解算后的距离数据进行滤波处理，剔除异常值，确保测量结果的稳定性和可靠性。
   - 支持距离测量结果的缓存和历史数据对比，可根据应用需求输出实时测量值或平均测量值。

（五）系统控制与交互模块

1. 系统状态管理
   - 实现系统初始化、校准、测量、待机等多种状态的管理与切换，通过状态机机制确保各模块协同工作的有序性。
   - 支持校准功能，通过校准按钮触发零相位校准流程，将校准数据存储至Flash，下次启动自动加载，无需重复校准。
2. APD电压控制
   - 基于DAC实现APD工作电压的精确控制，支持手动电压设置和自动电压调节两种模式。
   - 自动模式下根据温度、信号振幅等参数动态调整APD电压，确保APD工作在最佳状态，提升信号采集质量。
3. 数据交互接口
   - 集成UART通信接口，支持测量结果的实时输出，输出格式包含距离值、信号振幅、温度、电压等关键信息，便于上位机进行数据处理和显示。
   - 采用DMA方式实现UART数据传输，提高数据传输效率，避免占用CPU资源影响核心测量流程。

三、关键技术特性

1. 兼容性强：支持STM32F10x系列不同密度型号（Medium Density、High Density、Medium Density Value Line等），适配多种硬件配置。
2. 低功耗设计：通过合理的时钟配置、外设休眠和电源管理策略，降低系统运行功耗，适合电池供电场景。
3. 高可靠性：具备硬件故障检测、数据校验和异常处理机制，确保系统在复杂环境下稳定运行。
4. 易于扩展：模块化的代码架构便于功能扩展，可根据实际需求增加新的测量模式、通信接口或算法模块。
5. 低成本优化：通过软件算法优化替代部分高精度硬件，降低硬件成本的同时保证测量精度，符合低成本设计需求。

四、工作流程总览

1. 系统启动：完成内核初始化、时钟配置、外设初始化和校准数据加载，进入待机状态。
2. 校准流程：用户触发校准后，系统启动激光发射，采集多组零相位数据，计算校准参数并存储至Flash。
3. 测量流程：
   - 启动激光发射和APD电压控制；
   - 切换至第一种频率，启动ADC采集，获取回波信号和参考信号；
   - 依次切换至另外两种频率，完成对应信号采集；
   - 对三组采集数据进行预处理和相位计算；
   - 结合温度、电压数据进行补偿校准；
   - 采用多频融合算法解算距离；
   - 通过UART输出测量结果。
4. 状态监控：实时监控系统状态、传感器数据和硬件工作状态，出现异常时触发报警或自动重启机制。

五、应用场景与适配说明

本软件系统适用于低成本单发单收激光测距传感器，可广泛应用于：

• 工业自动化：工件定位、距离检测、尺寸测量；
• 智能设备：机器人避障、智能家居距离感知；
• 安防监控：周界防范、距离报警；
• 交通物流：车辆距离检测、货物尺寸测量。

系统支持的核心硬件配置：

• 主控芯片：STM32F10x系列微控制器（Cortex-M3内核）；
• 激光发射模块：支持162.5MHz、191.5MHz、193.5MHz频率控制；
• 接收模块：APD雪崩光电二极管及信号调理电路；
• 辅助硬件：温度传感器、DAC电压控制电路、UART通信接口。

通过以上功能模块的协同工作，本软件系统实现了低成本前提下的高精度激光测距，为激光测距传感器的开发提供了完整、可靠的软件解决方案。
