最近在折腾EtherCAT总线控制步进电机这事儿，发现STM32+LAN9252这对组合真是宝藏。以前用CANopen做电机控制总觉得差点意思，实时性不够硬核，直到摸到EtherCAT这块新玩具，真香！

硬件方案其实比想象中简单。核心就三件套：STM32F407做主控，LAN9252当从站控制器，再搭配个雷赛的2HC886H步进驱动器。画板子的时候注意把LAN9252的差分信号线做等长处理，误差别超过5mil。电源部分建议用TPS5430给LAN9252单独供电，实测纹波能控制在30mV以内。有个坑得提醒：LAN9252的25MHz晶振必须用精度±50ppm以内的，之前贪便宜用普通晶振，EtherCAT链路死活起不来。

软件架构核心是跑通ESC（EtherCAT从站控制器）。分享个关键配置：

// LAN9252 ESC初始化片段
void ESC_Init(void) {
    // 配置同步管理器0为邮箱写
    WriteRegister(SM0_CONFIG, 0x00010020);
    // 设置过程数据输出区（控制命令）
    WriteRegister(SM0_START_ADDR, 0x1000);
    // 设置PDO映射，这里映射目标位置和运动模式
    uint16_t pdo_map[] = {0x607A0020, 0x60400010, 0x60600008};
    EepromWritePDOMapping(0x1A00, pdo_map, 3);
}

这段代码配置了同步管理器和PDO映射，把目标位置（0x607A）、控制字（0x6040）、运行模式（0x6060）三个对象映射到输出区。注意SM0的配置值0x00010020，前16位是区长度，后16位的0x20表示这个SM用于邮箱写入。

运动控制部分有个骚操作：用STM32的TIM8生成伪PWM信号。其实EtherCAT本来不需要PWM，但有些老款驱动器只认PWM+方向信号。代码这么写：

// 伪PWM生成（实际用作脉冲输出）
void TIM8_Init(uint32_t pulse_freq) {
    TIM_OC_InitTypeDef oc = {0};
    htim8.Instance = TIM8;
    htim8.Init.Prescaler = 72-1; // 72MHz/72=1MHz
    htim8.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim8.Init.Period = 1000000/pulse_freq;
    HAL_TIM_PWM_Init(&htim8);

    oc.OCMode = TIM_OCMODE_PWM1;
    oc.Pulse = htim8.Init.Period/2; // 50%占空比
    HAL_TIM_PWM_ConfigChannel(&htim8, &oc, TIM_CHANNEL_1);
    HAL_TIM_PWM_Start(&htim8, TIM_CHANNEL_1);
}

这个配置让TIM8输出固定占空比的方波，频率通过参数pulse_freq设定。比如给1000就是1KHz脉冲，对应驱动器细分设置下的转速。实测在4MHz主频下能稳定输出200KHz脉冲，足够驱动86步进电机跑到3000rpm。

开闭环EtherCAT总线通讯，42/57/86步进电机软硬件方案，STM32+LAN9252，包含软件、硬件工程完整资料。 适合二次开发，借鉴学习

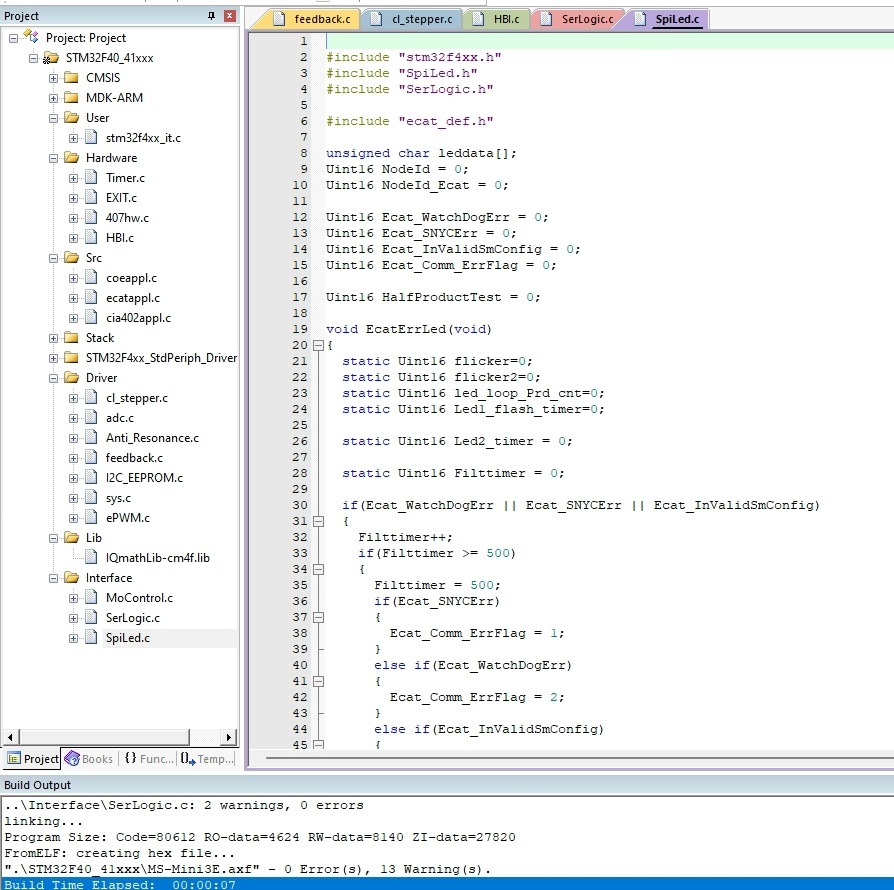

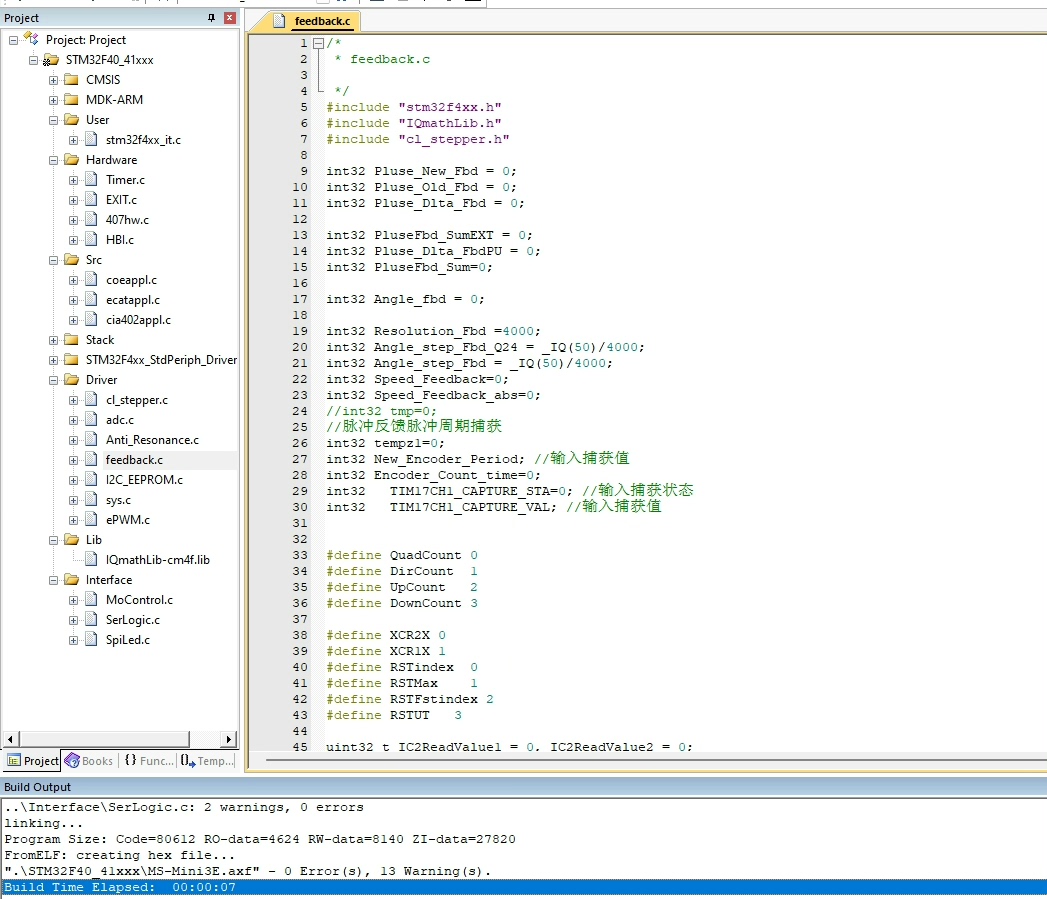

闭环实现有个取巧办法——用驱动器自带的编码器反馈。通过EtherCAT的SDO（服务数据对象）读取编码器值：

int32_t GetEncoderPosition() {
    uint8_t sdo_buffer[8];
    // 读取0x6064对象（位置反馈）
    EC_SDORead(0x6064, 0, sdo_buffer, 4);
    return (sdo_buffer[3]<<24)|(sdo_buffer[2]<<16)
          |(sdo_buffer[1]<<8)|sdo_buffer[0];
}

注意这里用的是小端模式解析，直接拼装四个字节成int32。实测雷赛驱动器的位置反馈延迟在200μs以内，做半闭环控制足够用。

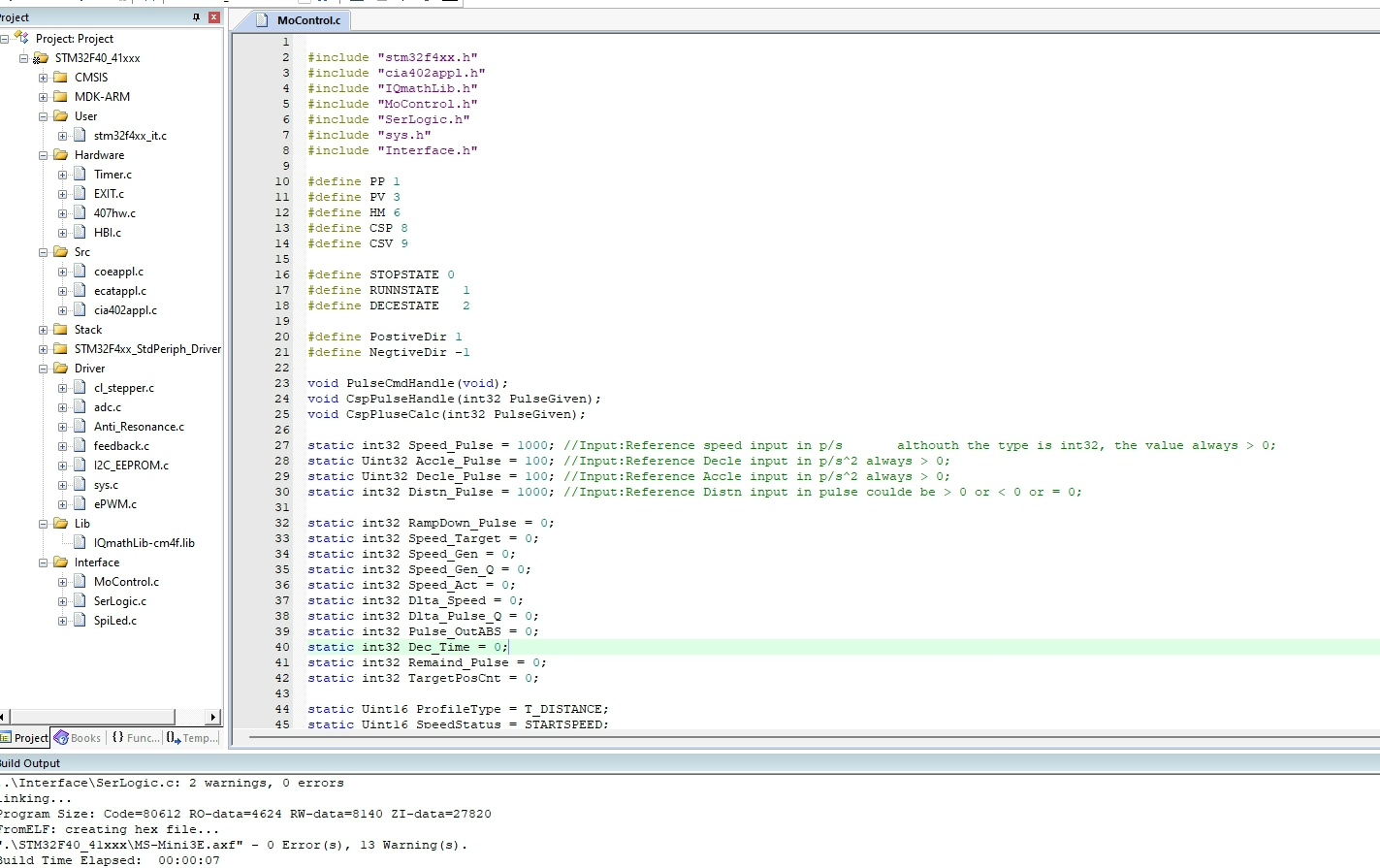

源码里有个motor_ctrl.c文件藏着宝藏——梯形加减速算法实现。核心是这段：

void TrapezoidalCalc(SMotor *motor) {
    float step_angle = 1.8/motor->microstep; // 步距角计算
    float accel_step = (motor->target_speed * motor->target_speed)
                     / (2 * motor->accel * step_angle);
    // 计算加速段所需脉冲数
    motor->accel_steps = (uint32_t)(accel_step + 0.5f);
    // 限制加速段不超过总行程50%
    if(motor->accel_steps > motor->total_steps/2) {
        motor->accel_steps = motor->total_steps/2;
    }
}

这里根据目标速度和加速度反推需要的加速步数，同时约束加速段不超过总行程的一半，避免出现只有加减速没有匀速段的情况。算法里那个+0.5f是经典的四舍五入操作，比直接强制转换更精准。

硬件资料里有个pcb目录，打开一看是Altium Designer工程。重点看LAN9252外围电路的设计——每个电源引脚都放了10uF+100nF的电容组合，数字地和模拟地用磁珠隔离。GPIO连接器用了贴片式凤凰端子，现场接线比排针靠谱多了。

最后说个血泪教训：EtherCAT网络一定要做终端电阻匹配！之前调试时网络时不时丢包，后来发现是链路上最后一个节点没接120Ω电阻。用示波器抓phy芯片的TXP/TXN信号，发现反射严重，加上电阻后波形立马干净了。
