今天，我来和大家聊聊三相PMSM永磁同步电机的无速度传感器控制。作为一个刚开始接触这块的同学，可能会觉得这东西有点复杂，但不要怕，我们一步步来。

首先，我们都知道，永磁同步电机（PMSM）是当今工业界和学术界都非常热门的研究方向。它具有高效率、高功率密度、高精度等优点，广泛应用于各种伺服控制系统中。然而，在实际应用中，安装速度传感器可能会增加系统的复杂性和成本，所以，无速度传感器控制就成了一个非常有研究价值的方向。

我们今天要探讨的，就是如何利用svpwm控制和滑膜观测器来实现无速度传感器的永磁同步电机控制。同时，我还会分享一下如何将三个仿真打包到Matlab/simulink中去实现。

一、svpwm控制

好，先从svpwm控制开始吧。svpwm，全称是Space Vector Pulse Width Modulation，也就是空间矢量脉宽调制。听起来有点唬人，但其实原理不难，就是通过将电压矢量在复平面上进行分解，控制逆变器的开关状态，从而合成出一个圆形的旋转磁场，这个磁场和电机的永磁体磁场相互作用，驱动电机转动。

这里有一个svpwm的代码示例，我来简单分析一下。

% 参数设置
Vdc = 400;              % 直流母线电压
Ts = 1e-6;              % 采样时间
beta = 30;              % 期望输出电压与直流母线电压的夹角
M = 8;                  % 矢量空间的分割数目，这里M=8，表示分割成8个扇区

% 计算相角
theta_svpwm = beta * pi / 180;

% 扇区判断
sector = floor(theta_svpwm * M / (2 * pi)) + 1;

% 计算对应基本矢量
if sector == 1
    V基本矢量 = Vdc/2;
elseif sector == 2
    V基本矢量 = Vdc/2;
%...其他扇区类似
end

% 计算占空比
D = V基本矢量 / Vdc * 2;

通过这段代码，我们可以看到，svpwm的核心在于将相电压分解到不同的扇区并计算出相应的占空比进行调制。每个扇区对应特定的基本矢量组合，通过这些组合来实现对电压矢量的合成。这样，就能得到所需的三相电压波形。

二、基于滑膜观测器的无速度传感器控制

接下来是滑膜观测器部分。这个滑膜观测器，听起来有点滑稽，对吧？但其实它是一个非常重要的工具，用于在没有速度传感器的情况下估计电机的速度。

滑膜观测器的核心思想就是通过设计一个滑膜面，使得观测器的状态能够迅速收敛到实际状态。这样，我们就可以用观测器的状态来代替实际测量不到的状态了。

这里有一个简单的滑膜观测器代码示例：

% 参数设置
L = 0.003;             % 电机电感
R = 0.1;               % 电机电阻
J = 0.01;              % 电机惯性
B = 0.001;             % 粘性阻尼系数
Kp_obs = 10;           % 比例增益
Kd_obs = 100;          % 微分增益

% 状态变量
x = [i_alpha; i_beta; omega; theta]; % 包括alpha、beta轴电流，转速和角度

% 观测器设计
x_hat_dot = A*x_hat + B*u + Kp_obs*(y - y_hat) + Kd_obs*(dydt - dydt_hat);

通过这段代码，我们可以看到，滑膜观测器需要设定一些参数，比如电感、电阻、惯性、阻尼系数等，这些都是电机的关键参数。然后，通过观测器的状态方程，不断地调整观测器的输出，使其尽可能接近实际状态。

三、仿真打包

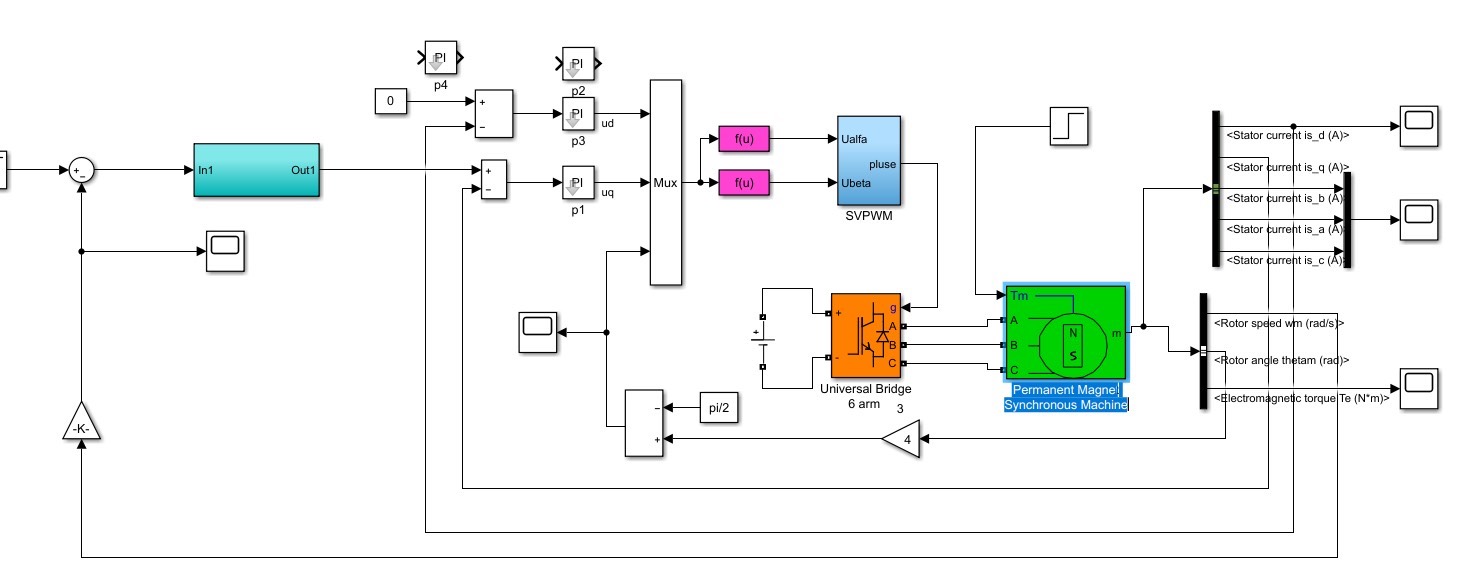

好了，理论部分讲完了，接下来就是大家比较关心的仿真部分了。我们在Matlab/simulink中搭建了三个仿真模型，分别是：

1.svpwm控制仿真

2.滑膜观测器仿真

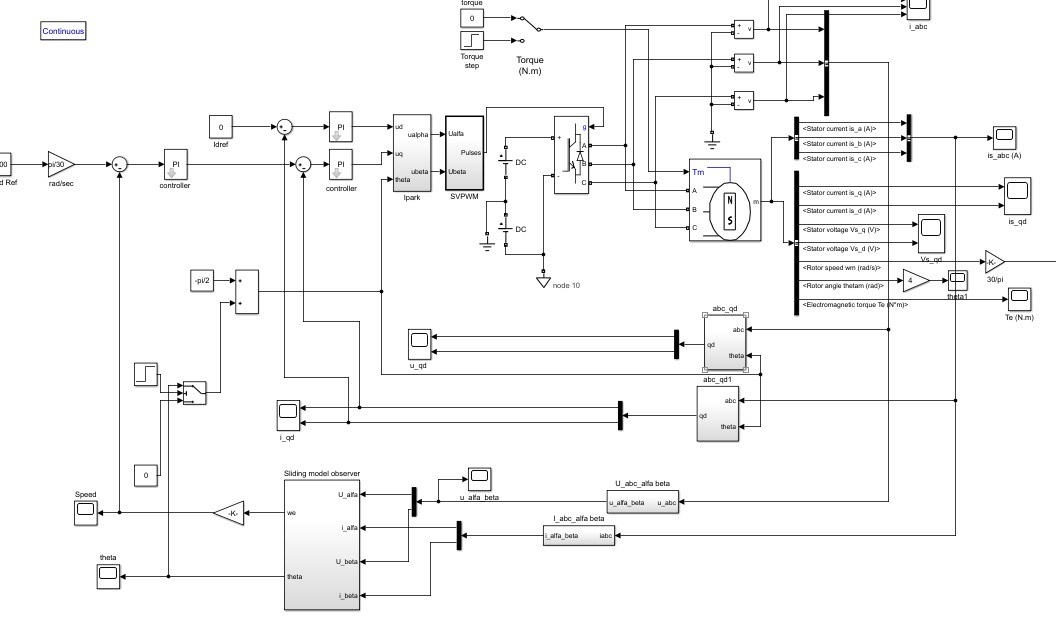

3.整体控制系统仿真

三相PMSM永磁同步电机svpwm控制 基于滑膜观测器永磁同电机无速度传感器控制 三个仿真一起打包 Matlab/simulink仿真(2018a及以上版本)，

这三个仿真，我们可以将其打包成一个统一的仿真环境，方便大家进行实验和观察。

首先，svpwm控制仿真的目标是验证svpwm算法的有效性。通过设定不同的开关频率、相角等参数，我们可以观察输出的电压波形和电流波形是否符合预期。

接下来，滑膜观测器仿真的目的是验证我们在没有速度传感器的情况下，观测器是否能够准确估计出电机的速度和角度。通过对比实际值和观测值，我们可以调整观测器的参数，以达到最佳的观测效果。

最后，整体控制系统仿真将svpwm控制和滑膜观测器结合起来，形成一个完整的无速度传感器控制系统。通过这个仿真，我们可以观察整个系统的动态响应、稳态误差、抗干扰能力等性能指标。

如何将这三个仿真打包呢？其实，Matlab/simulink提供了很多方便的功能，我们可以利用Model Composer来组织我们的模型。另外，通过Stateflow，我们可以设计一些逻辑控制器来管理各个仿真模块之间的交互。

这里有一个简单的打包脚本，帮助大家运行三个仿真：

% 加载svpwm仿真
open_system('svpwm_model');
sim('svpwm_model');
close_system('svpwm_model');

% 加载滑膜观测器仿真
open_system('sliding_mode_observer_model');
sim('sliding_mode_observer_model');
close_system('sliding_mode_observer_model');

% 加载整体控制系统仿真
open_system('overall_control_system_model');
sim('overall_control_system_model');
close_system('overall_control_system_model');

通过这个批量仿真脚本，我们可以一次性运行所有仿真，节省大家的时间和精力。

四、实际应用中的注意事项

在实际应用中，除了仿真验证之外，我们还需要注意一些细节问题。比如，在svpwm控制中，如何避免电流畸变和电网谐波？滑膜观测器中，如何选择合适的增益系数？这些都是需要我们仔细考虑的问题。

此外，由于无速度传感器的控制算法依赖于电机的参数，所以我们需要对电机的参数进行精确的辨识。如果有参数误差，观测器的性能可能会受到很大的影响，从而导致系统的不稳定。

最后，我想强调一点，仿真和实际系统之间存在着一定的差距，仿真结果并不能完全反映实际系统的行为。因此，在实验阶段，我们需要进行充分的调试和验证，确保我们的算法在真实系统中表现良好。

总之，三相永磁同步电机的无速度传感器控制是一个非常有意思的方向，既需要用到svpwm控制，又需要用到滑膜观测器，还涉及到Matlab/simulink的仿真验证。希望今天的分享能够帮助大家更好地理解和掌握这块内容，也希望大家在实际操作中能够多加练习，积累更多的经验！
