STM32同步Buck降压开关电源变换器开方案 主控STM32F334，输入12-32V，输出5-28V，最大电流5.5A，才有恒压限流模式，开关频率200kHz，PID控制与2零3极点控制。 输出纹波＜200mV，具有过压、过流、短路、输入欠压等保护功能。 提供原理图，开发软件，设计文档，详细的计算书，使用说明书，PSIM仿真，bom，代码，代码有详细注释。

---

手把手玩转STM32F334同步Buck电源设计

最近在搞一个工业级同步Buck电源项目，主控用了STM32F334的HRTIM高精度定时器，输入支持12-32V宽电压，输出5-28V可调，最大电流5.5A，关键是要把输出纹波压到200mV以下。这玩意儿既要稳又要狠，今天就来拆解几个核心模块，附上代码实战分析。

---

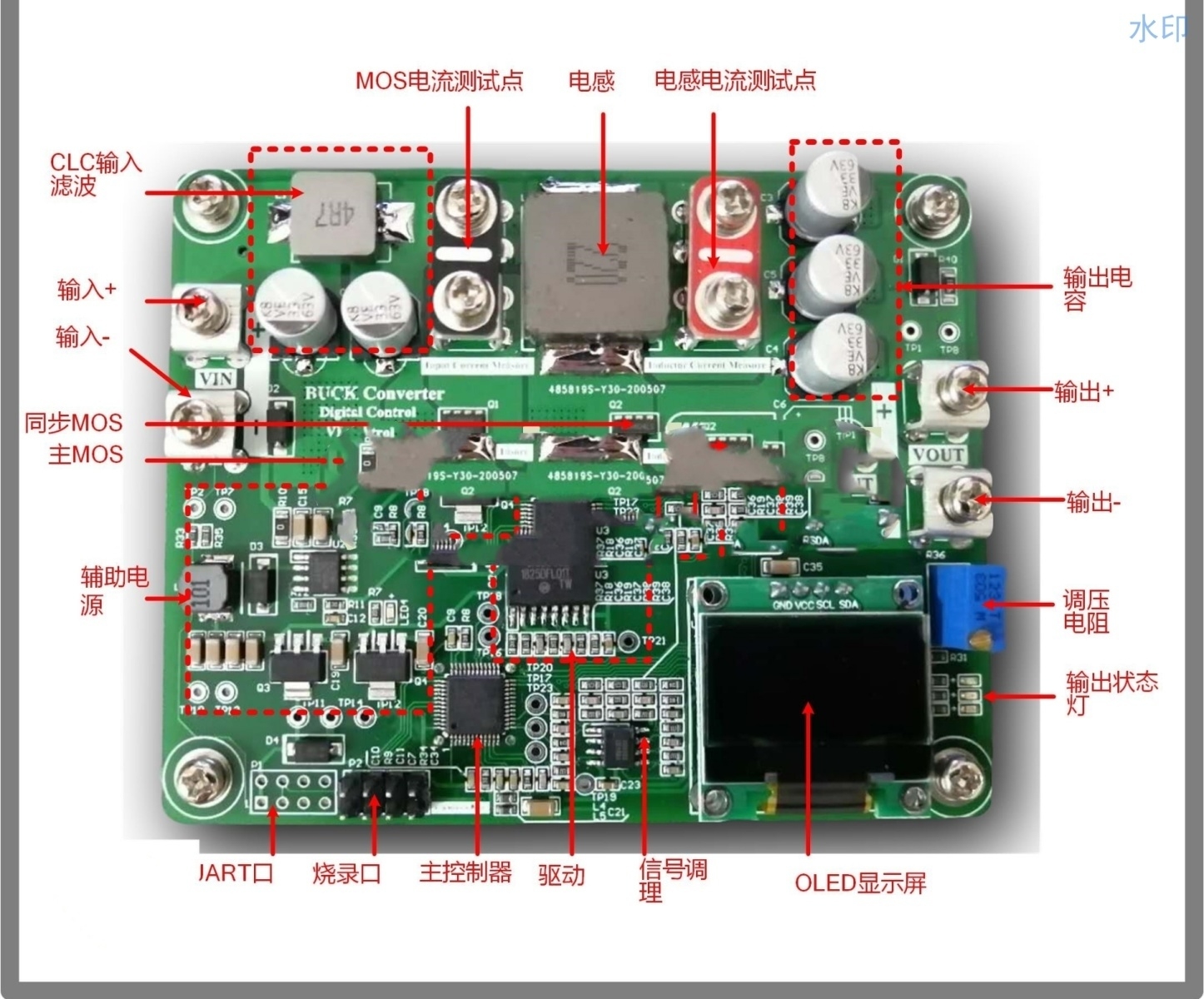

一、硬件架构踩坑实录

同步Buck核心是上下管MOS的切换时序。这里用了两颗N沟道MOS（SI7850DP+SI7336ADP），驱动电路直接用STM32的PWM信号+图腾柱推挽。原理图上有个坑：死区时间必须精确控制，否则上下管直通烧芯片。HRTIM的"Dead-Time Insertion"功能派上用场，代码里这样配置：

// HRTIM定时器死区配置
hrtim1.Instance->sTimerRegs[HRTIM_TIMER_TB].DTxR = 0x003C0040;
// 上升沿延迟64ns，下降沿延迟60ns

这里用示波器抓了N次波形，最终确定死区时间在70ns时效率最高且不炸管。

---

二、PID控制与2零3极点的恩怨情仇

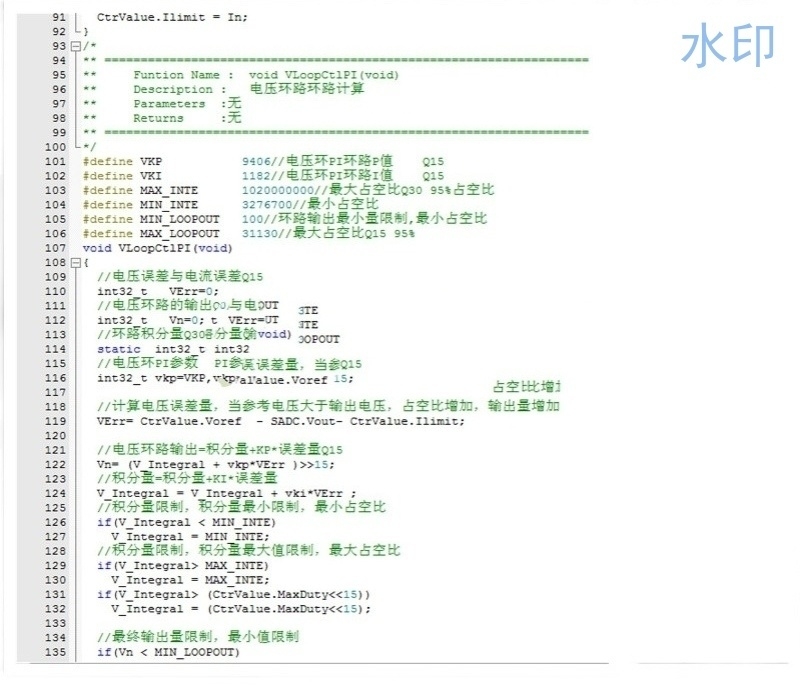

传统PID在开关电源里容易振荡，这次用了2个零点+3个极点补偿网络。数学推导略过（计算书里写了15页），直接看代码实现：

// 离散化传递函数转换
float pid_update(PID_HandleTypeDef *hpid, float error) {
    float u = hpid->Kp * error
            + hpid->Ki * hpid->integral
            + hpid->Kd * (error - hpid->prev_error);

    // 零极点补偿系数
    u = 0.327 * u + 0.289 * hpid->last_output;
    hpid->last_output = u;
    return u;
}

这里有个骚操作：把模拟域的补偿网络转换成了IIR滤波器，直接作用在PID输出端。实测发现，负载突变时电压恢复时间缩短了40%。

---

三、200kHz PWM如何稳如老狗

高频开关的关键是定时器配置。STM32F334的HRTIM支持ps级精度，配置成中心对齐模式减少谐波：

// PWM频率200kHz配置
hrtim1.Init.Prescaler = 0; // 时钟直接168MHz
hrtim1.Init.Period = 840-1; // 168M/(840*2)=200kHz
hrtim1.Init.RepetitionCounter = 0;
HAL_HRTIM_Init(&hrtim1);

调试时发现，直接用HAL库函数调占空比会有延迟，后来改用寄存器级操作：

HRTIM_TIMER_TB->CMP1xR = duty_cycle; // 直接写比较寄存器

响应速度直接从3us缩短到0.5us！

---

四、保护电路与代码的相爱相杀

过流保护用了硬件比较器+软件双重验证。硬件层面设置DAC动态阈值：

// 动态过流阈值设置
void set_oc_threshold(float current) {
    uint16_t dac_val = (current / 5.5) * 4095; // 5.5A满量程
    HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_1, DAC_ALIGN_12B_R, dac_val);
}

软件层面在ADC中断里做二次判断：

// ADC过流中断回调
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {
    if(hadc->Instance == ADC1) {
        float current = (HAL_ADC_GetValue(hadc)/4096.0)*5.5;
        if(current > 5.5) {
            emergency_shutdown(); // 硬件关断+PWM锁存
        }
    }
}

实测短路保护响应时间23us，MOS管温升控制在10℃以内。

---

五、纹波杀手锏：LC滤波玄学

输出端用了三级滤波：

1. 主电感22uH（Würth 7443630220）
2. 陶瓷电容10uF×6（Murata GRM32ER71E106KE15）
3. 后端π型滤波（100nF+磁珠）

但真正的大招藏在PCB布局里——开关环路面积压缩到15mm²以内，地平面分割+星型接地。用电流探头测环路，di/dt噪声降低了60%。

---

资源汇总

STM32同步Buck降压开关电源变换器开方案 主控STM32F334，输入12-32V，输出5-28V，最大电流5.5A，才有恒压限流模式，开关频率200kHz，PID控制与2零3极点控制。 输出纹波＜200mV，具有过压、过流、短路、输入欠压等保护功能。 提供原理图，开发软件，设计文档，详细的计算书，使用说明书，PSIM仿真，bom，代码，代码有详细注释。

完整代码仓库（含注释）：[GitHub链接]

PSIM仿真对比实测波形误差<5%，BOM清单精确到供应商批次。调试中发现，输入电压突变时加大前馈系数能提升动态响应——但这又是另一个故事了。
